多通路集成式法兰安装阀座结构练习件

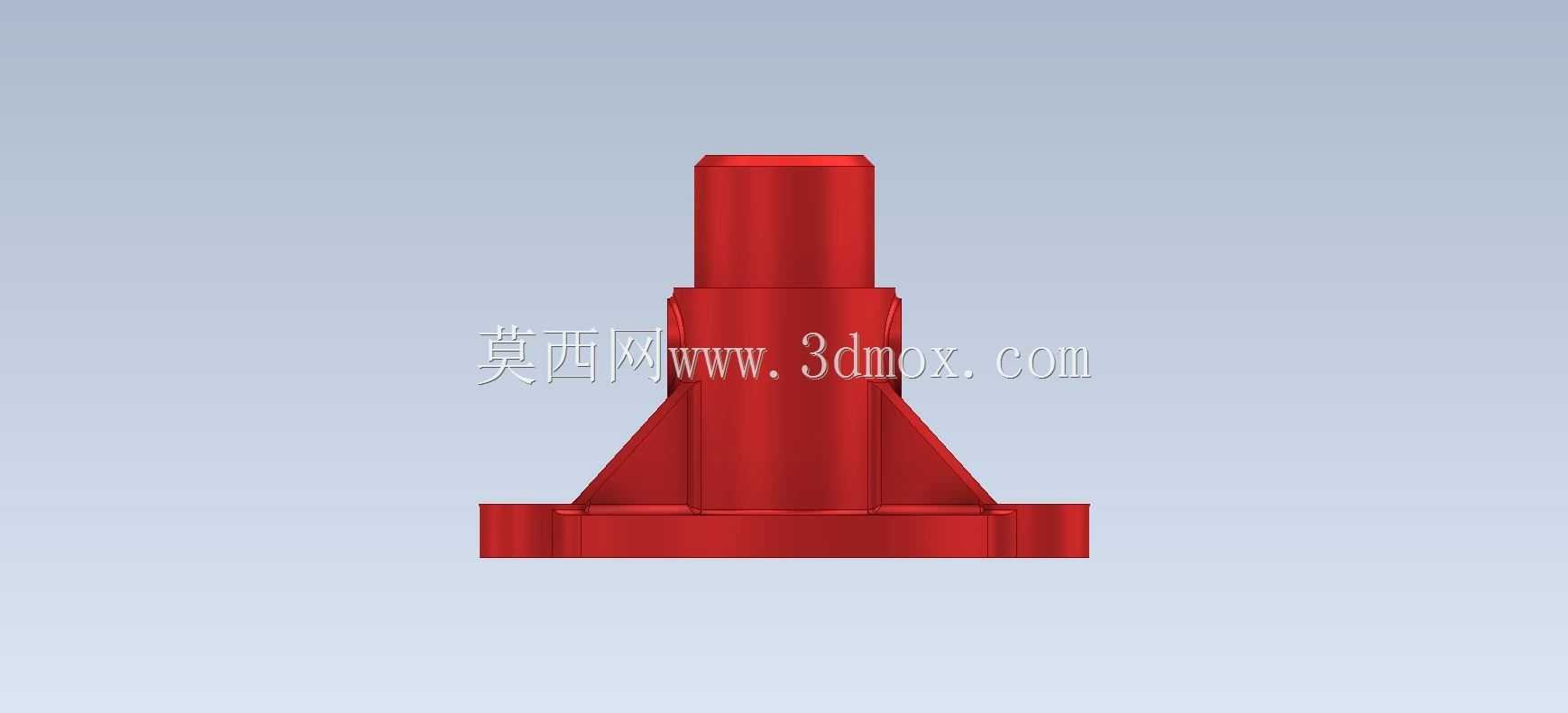

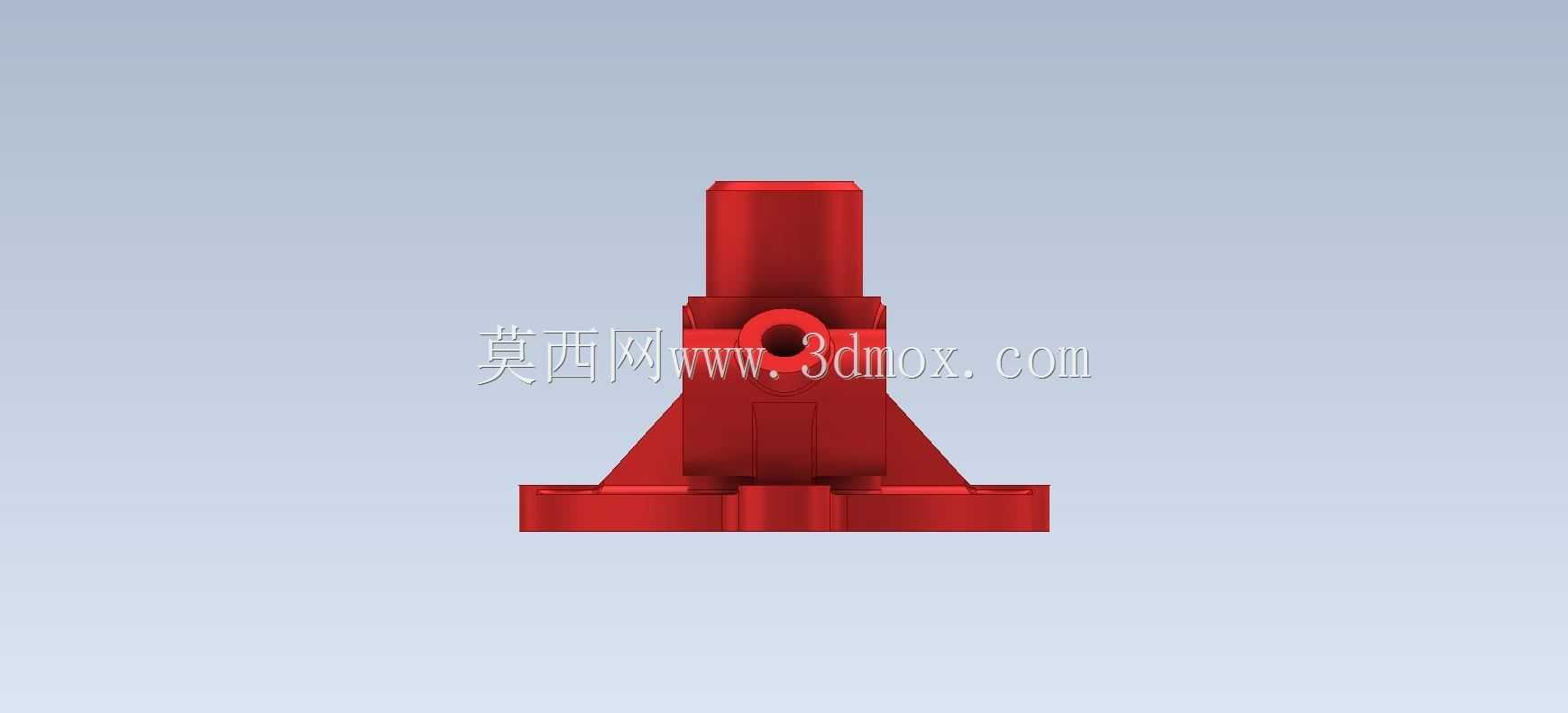

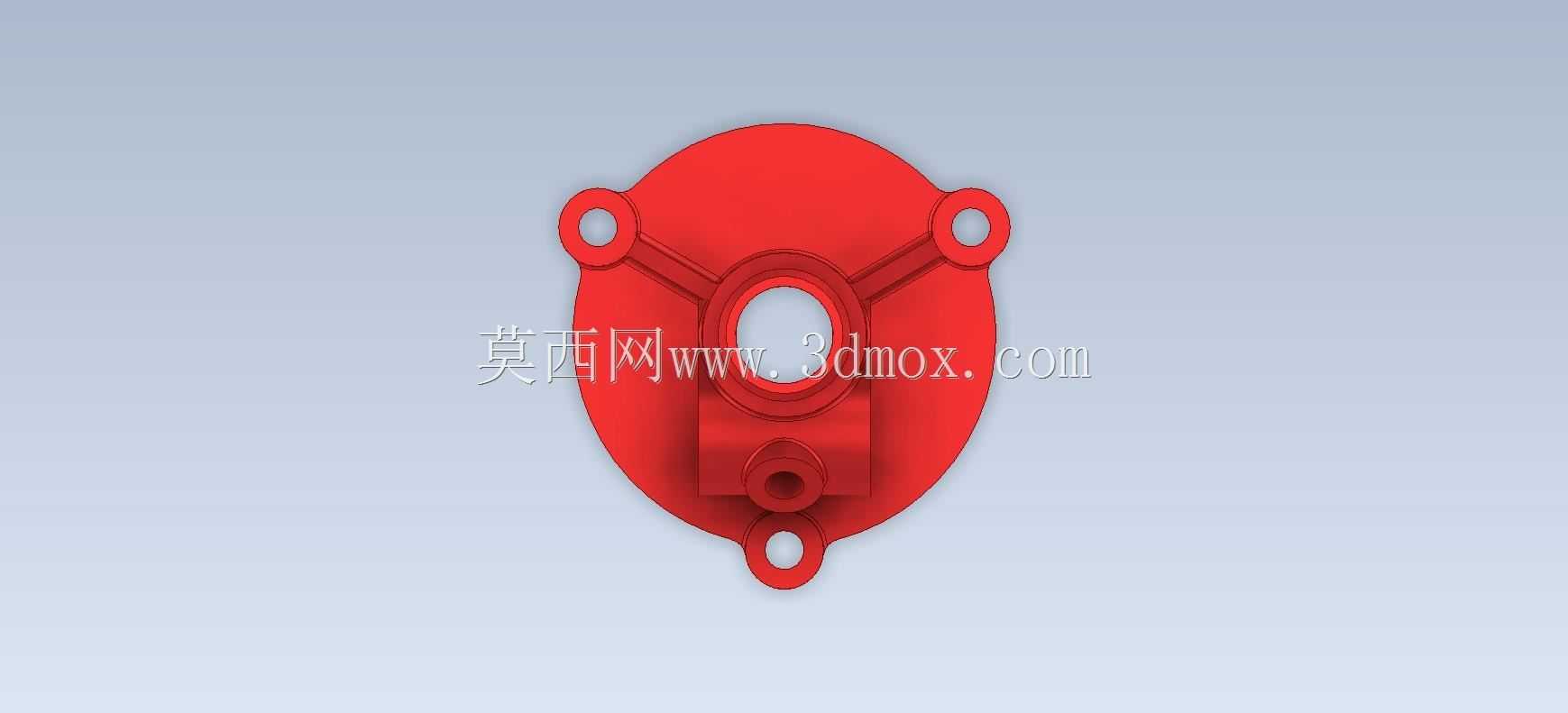

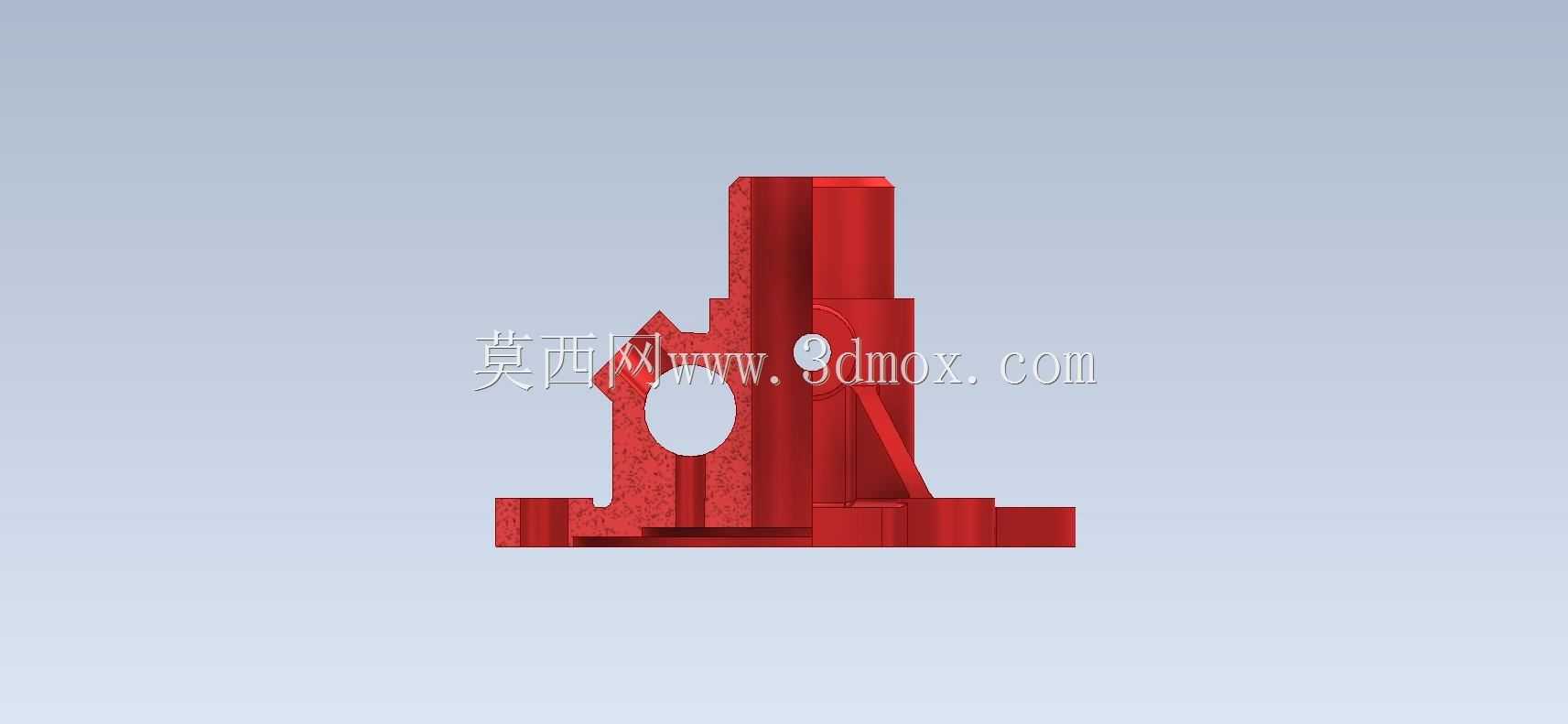

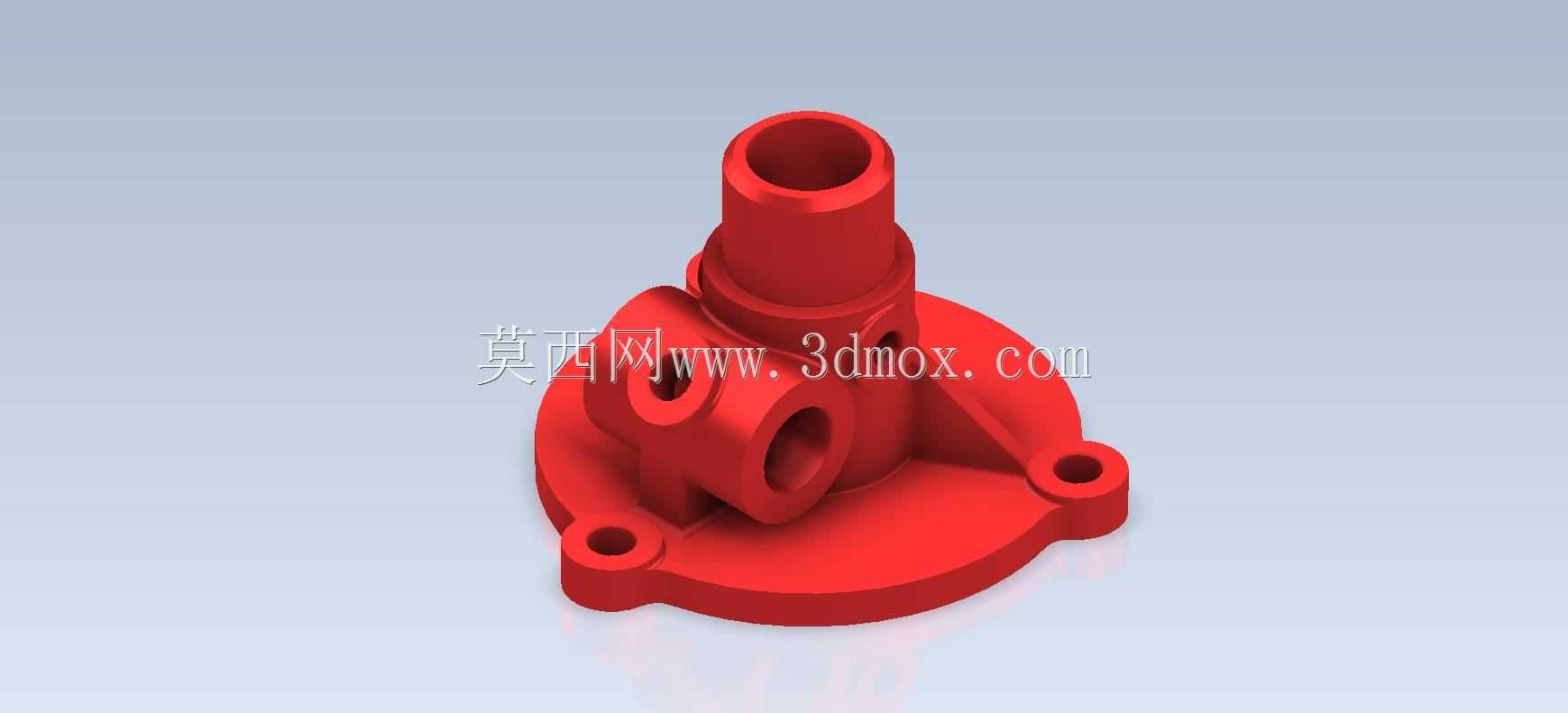

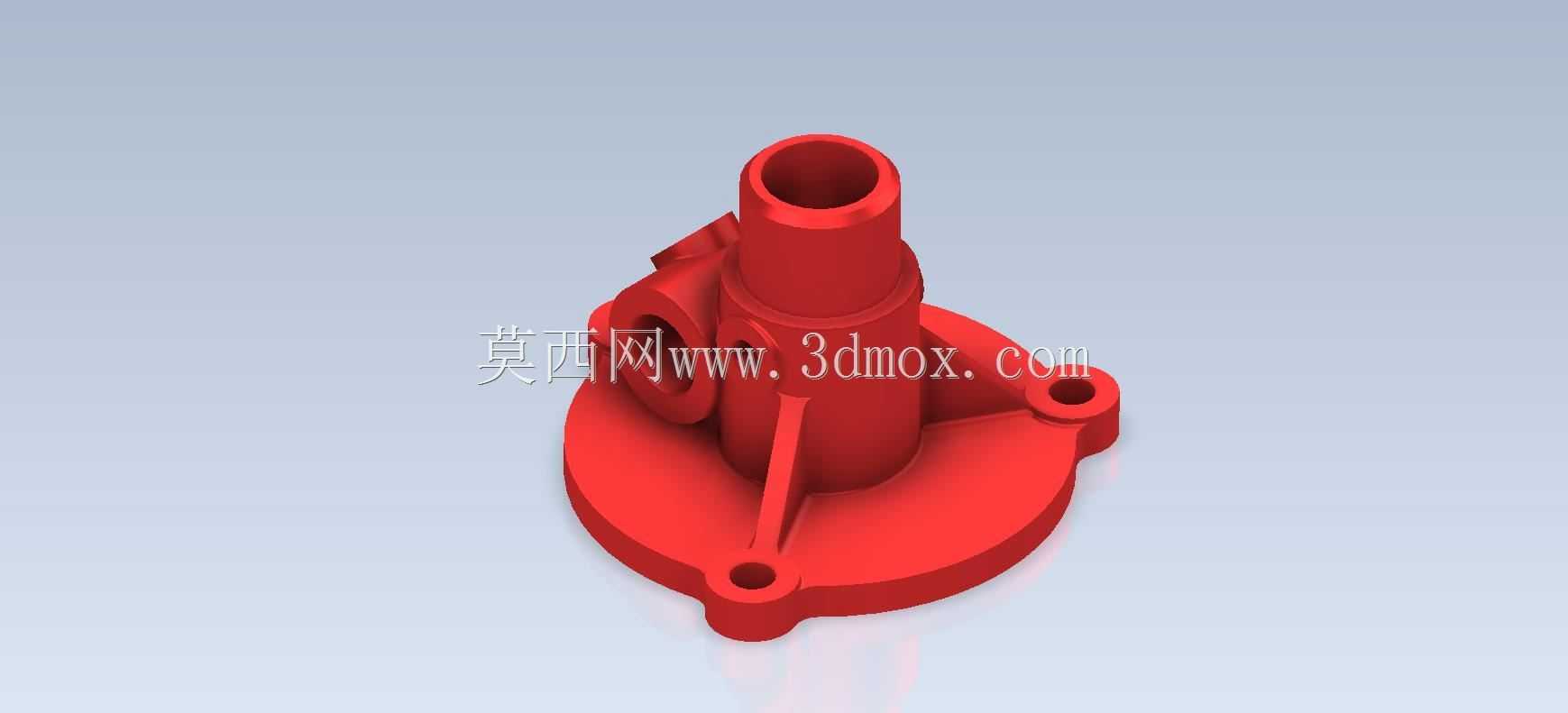

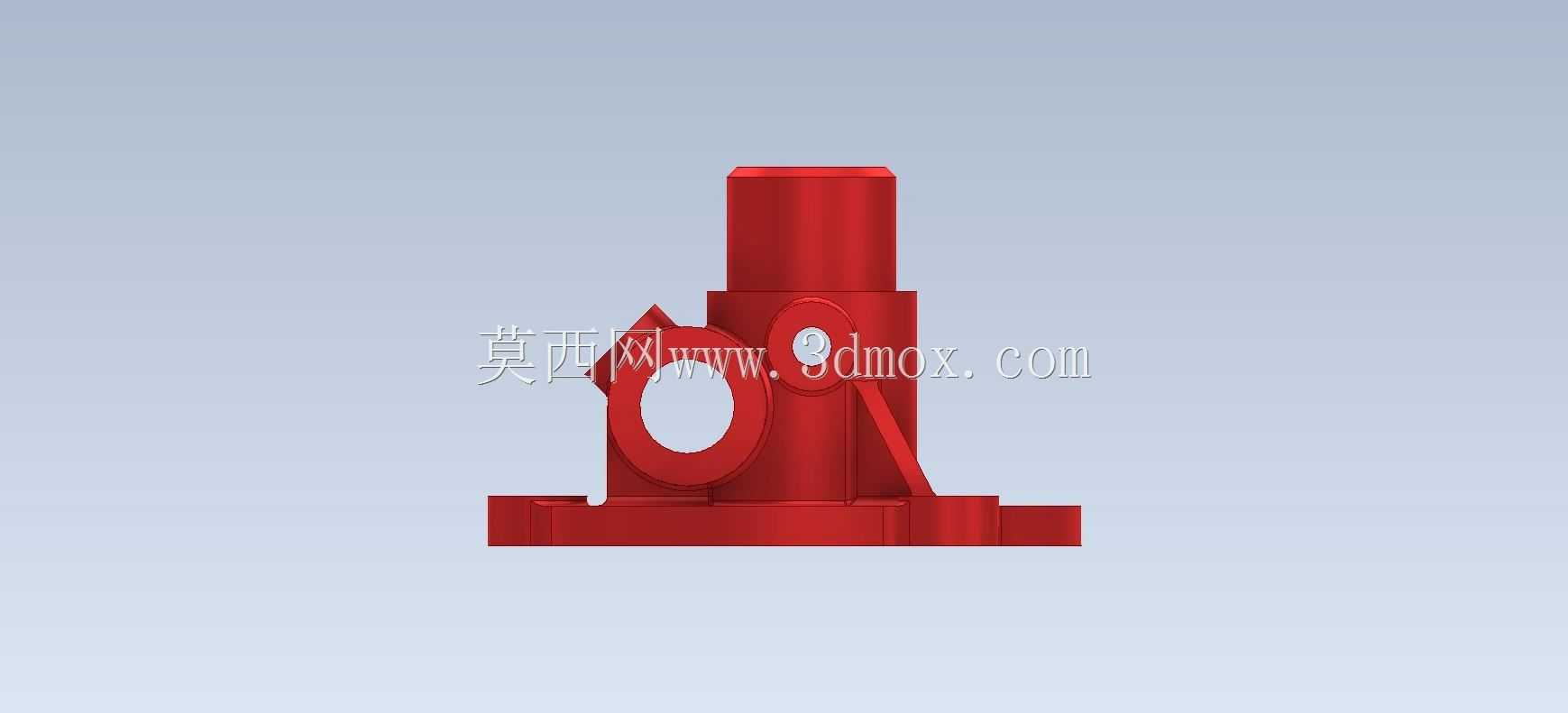

　　这类带法兰底座的多通路集成式零件，常见于小型流体控制回路、气动系统支路分配单元，或是小型内燃机的辅助油路转接模块，日常在轻工自动化生产线的气路排布、小型液压试验台的油路分接场景里出镜率不低。从结构上看，底部圆形法兰盘均匀布置了三个安装通孔，安装时可通过螺栓直接固定在安装基面或对应阀块表面，安装边界需要注意法兰盘的外径尺寸，预留出螺栓拆装的扳手操作空间，避免周边管线干涉螺栓拧动。主体向上延伸的主通路为竖直通孔结构，侧面斜向、水平方向分别引出两个带内孔的支路接口，可实现单路输入、多路输出的流体分配功能，不同方向的接口角度经过测算，能够适配紧凑安装空间下的管线走向，减少额外弯头转接带来的流阻损失。设计这类零件的时候，

　　首先要确定各通路的通径匹配对应系统的流量需求，主通路通径大于支路通径，保证分流时各支路的压力损失控制在合理区间；其次要处理好各通路相交处的相贯线过渡，避免直角锐边造成流体紊流，同时减少应力集中点，提升零件承压能力。法兰盘与主体竖管的衔接位置做了圆弧过渡，避免直角连接处的应力集中，在承受内部流体压力或者外部管线震动时，不容易出现根部断裂的问题。侧面两个支路接口的外圆柱面可适配标准管接头的安装尺寸，接口端面需要保证平面度，安装密封件后可实现端面密封，防止流体泄漏。零件整体采用一体化结构设计，相比多件拼接的分路模块，减少了密封连接点，降低了泄漏风险，同时整体刚性更好，在有震动的工况下可靠性更高。建模过程中需要重点关注各孔位的同轴度、

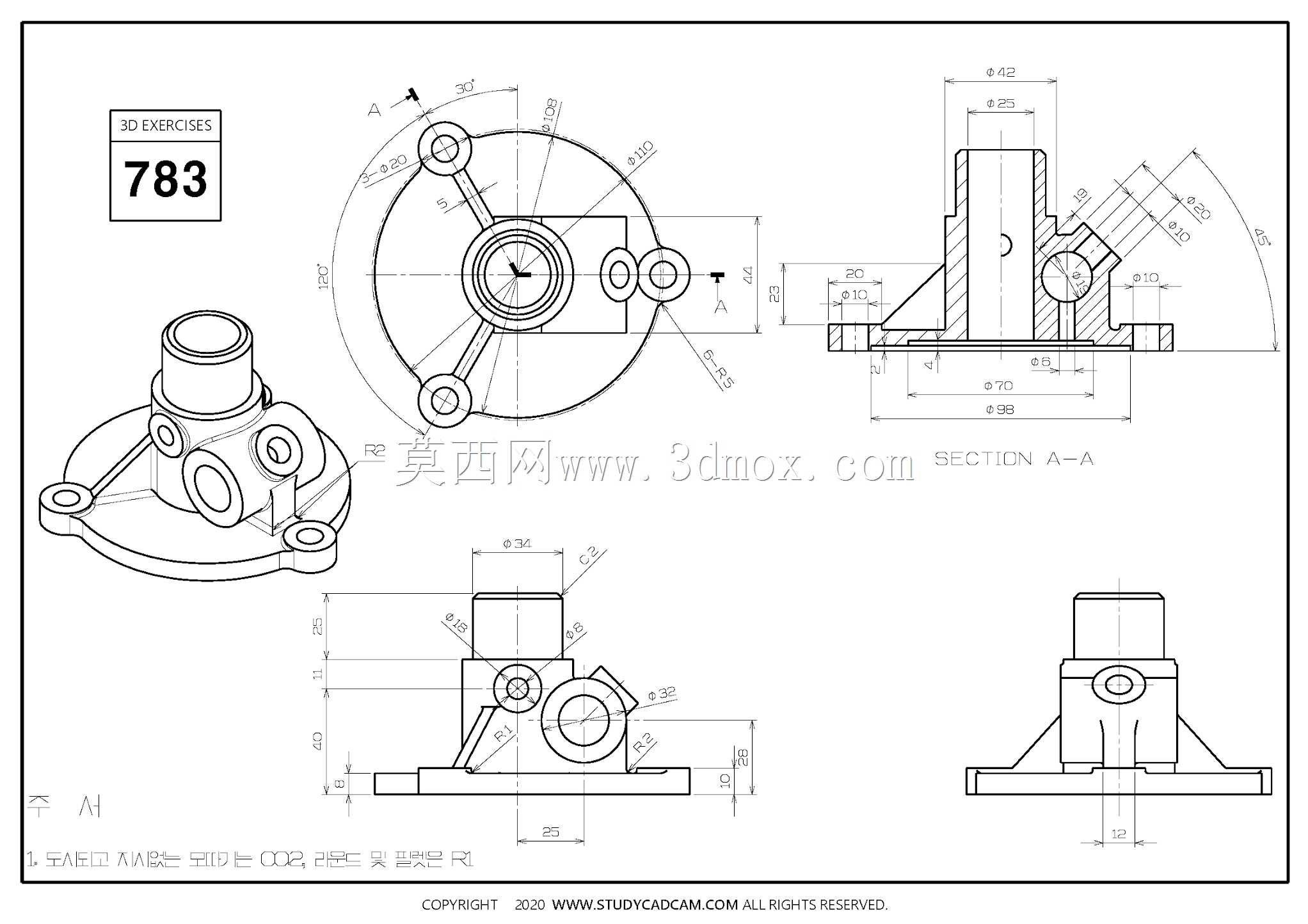

　　法兰安装面与主通路轴线的垂直度，这些形位公差直接影响后续装配的密封效果与安装精度；法兰上的安装孔位置度需要严格控制，保证与配对安装面的孔位对齐，避免强行装配带来的内应力。另外，主体竖管顶端的接口同样为标准圆柱连接结构，可对接上级管路或者控制元件，三个接口的轴线空间角度需要精准控制，保证外接管线不会出现别劲的情况，延长管路接头的使用寿命。从壁厚设计来看，各通路的壁厚均匀，既满足承压强度要求，也避免局部壁厚过厚导致的材料浪费，同时在注塑或者铸造加工时能够减少缩孔缺陷，提升成品率。这类零件作为CAD建模练习素材，能够很好地训练相贯线处理、法兰特征创建、空间孔位定位、拔模斜度添加等常用建模技能，掌握这类结构的设计逻辑后，

　　可快速迁移到各类阀块、分路器、泵体连接座等实际工业零件的设计工作中。实际应用中，这类零件根据输送介质不同，可选用铝合金、工程塑料或者不锈钢材质，铝合金材质重量轻、导热性好，适合气动回路或者低压油路；工程塑料成本低、耐腐蚀性好，适合低压水气管路；不锈钢材质强度高、耐腐蚀性强，可用于有腐蚀性介质或者高压的工况场景。安装时需要注意法兰面与安装基面之间的密封件选型，根据工作压力、介质特性选择合适的O型圈或者密封垫片，保证连接位置的密封可靠性；外接管路拧紧时需要控制扭矩，避免过大的扭矩导致接口变形或者螺纹滑牙，影响使用寿命。
