带双螺纹孔开槽式限位定位块结构

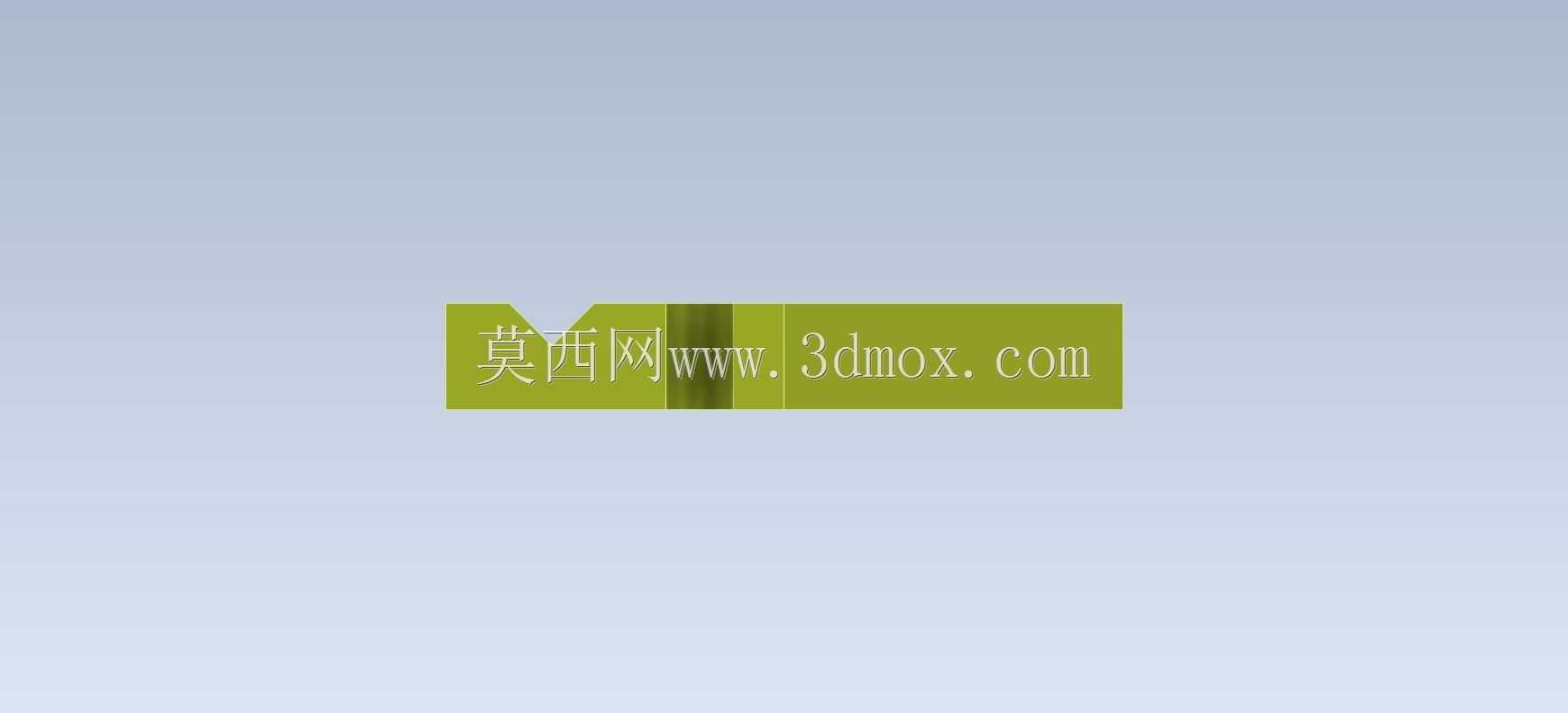

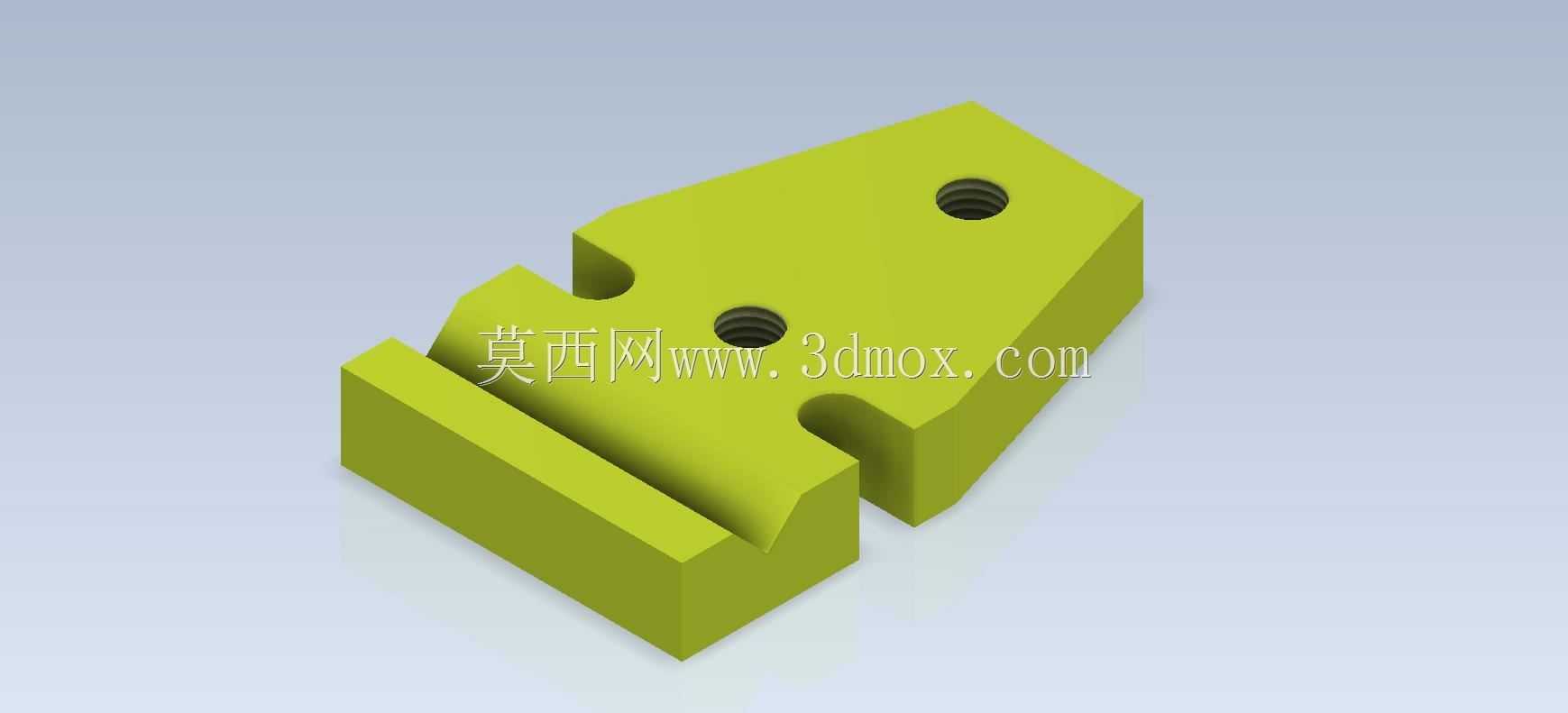

　　在工装夹具、非标自动化生产线以及小型设备的定位模组中，这类带双螺纹孔的开槽式块体零件是极为常见的功能构件，日常接触的产线定位工位、治具快换模块、小型工装的压紧限位单元里，都能见到这类结构的身影。从实际使用场景来看，这类零件多承担两个核心作用：一是作为相邻构件的定位基准，通过自身的加工面与安装面贴合，为配套的运动件、装夹件提供稳定的位置参照；二是作为连接载体，通过本体上的螺纹孔实现与其他功能件的紧固连接，同时本体上的开槽结构可实现安装位置的微调，适配装配过程中出现的尺寸公差累积问题。

　　从结构设计逻辑来看，该零件整体采用方块式基体设计，这种规整的六面体基体在加工阶段具备极佳的工艺性，普通铣床、加工中心均可一次装夹完成多数面的粗精加工，能有效控制加工成本与形位公差。基体上开设的两处内螺纹孔，孔位分布避开了开槽的应力集中区域，螺纹孔的深度设计充分考虑了常用连接螺栓的旋合长度，既保证连接强度足够承受常规工况下的剪切与拉拽力，又不会因孔深过大增加不必要的加工工时。零件一侧的开槽结构并非简单的避让槽，槽的两个侧壁经过精加工处理，可与配套的导轨凸台形成间隙配合，实现零件沿槽方向的滑动调整，当调整到目标位置后，即可通过螺纹孔穿入螺栓完成锁紧固定，这种可调式设计能抵消装配时的位置误差，也方便后期维护时对工位位置进行微调，无需重新加工安装孔位。

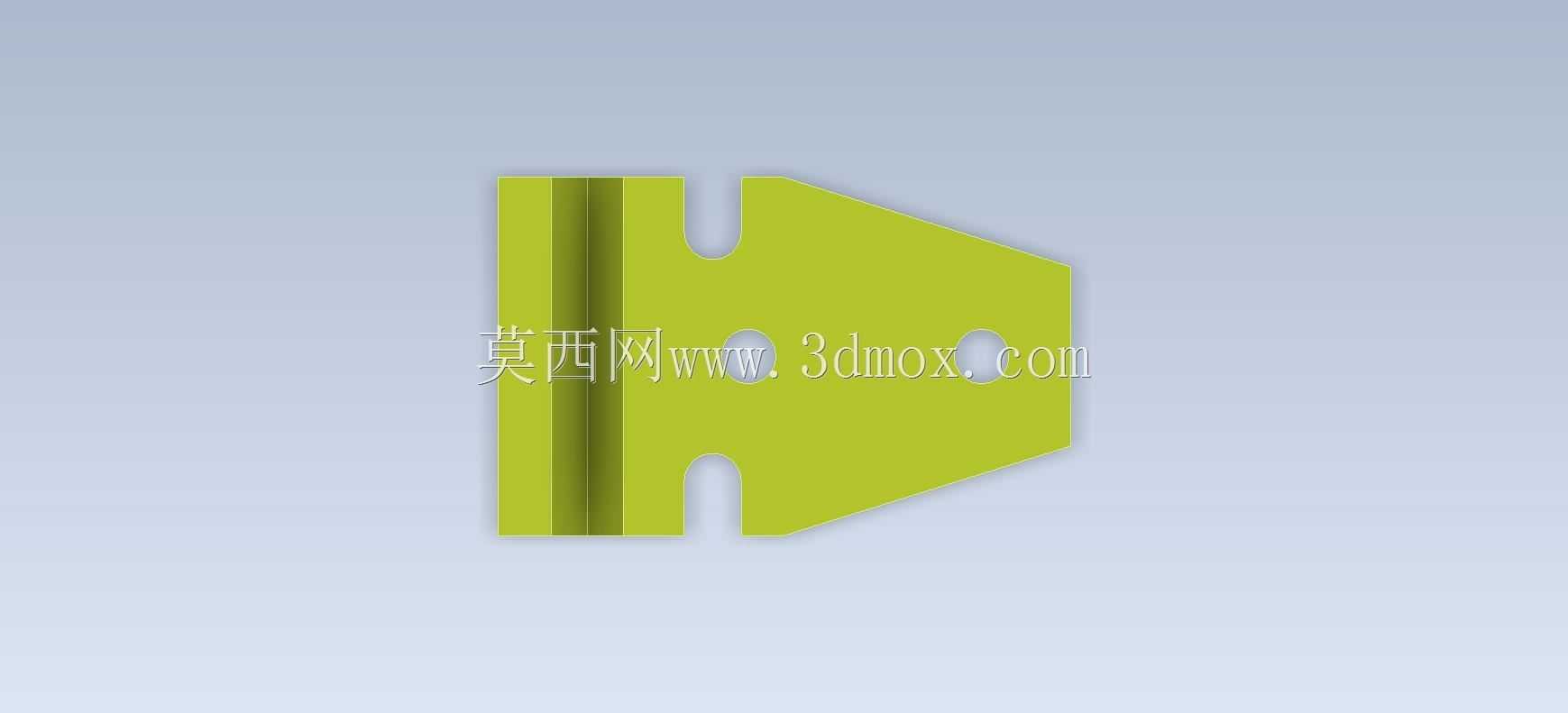

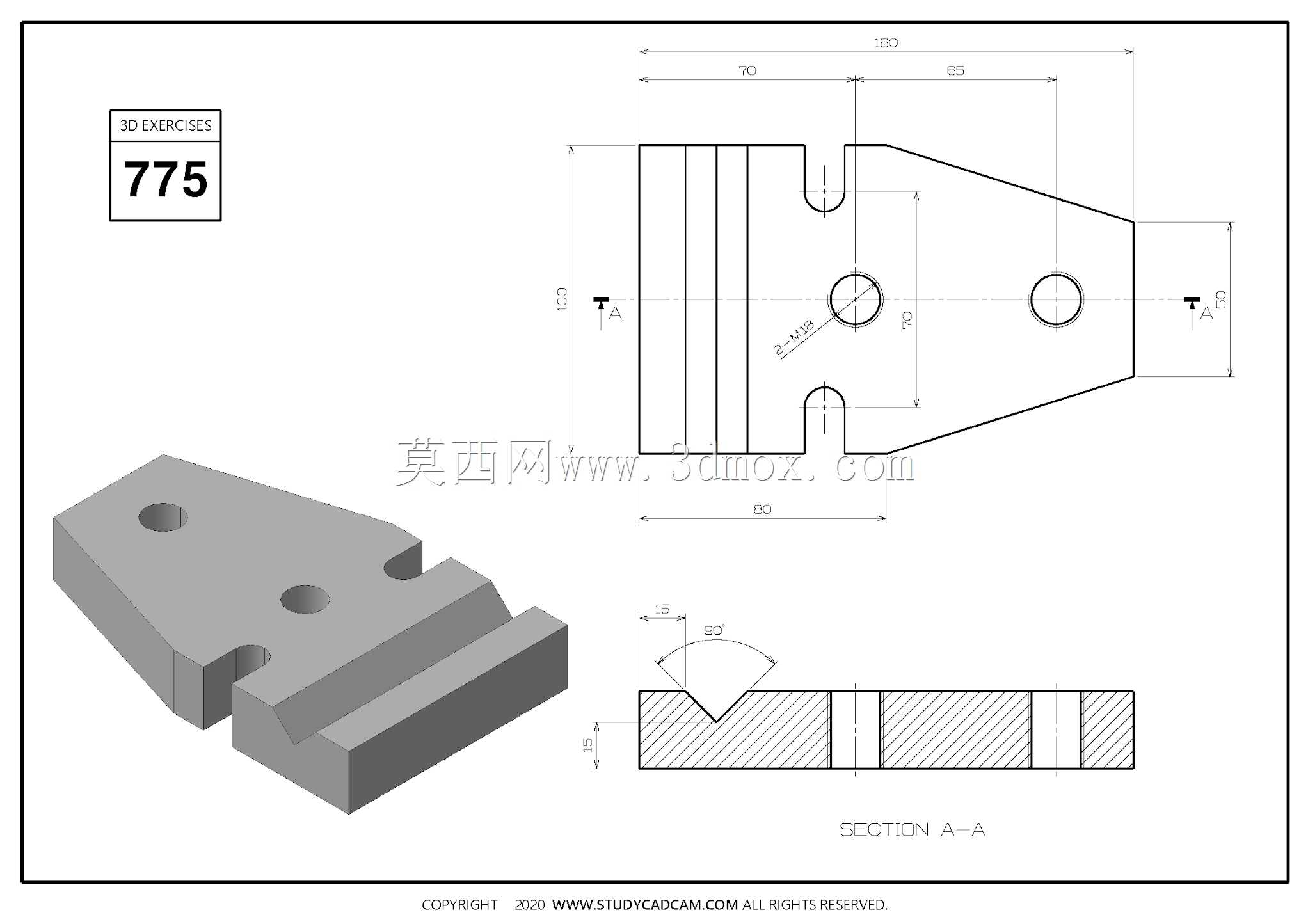

　　从安装边界与尺寸适配角度分析，这类零件的安装面平面度通常控制在0.02mm以内，保证与安装基板贴合时无翘曲，避免锁紧后出现内应力导致零件变形。开槽的宽度公差一般取H7级，与配套的导向凸台配合时间隙控制在0.01-0.03mm之间，既保证滑动顺畅无卡滞，又不会因间隙过大导致定位精度超差。两处螺纹孔的中心距公差控制在±0.05mm范围内，保证与配套连接件的孔位完全对齐，避免螺栓强行穿入带来的装配应力。零件的棱角处均设计有微小的倒角，一方面去除加工毛刺避免安装时划伤操作人员，另一方面也能在装配时起到导向作用，方便零件快速嵌入安装位。

　　在实际工况应用中，这类零件多使用45号钢作为毛坯材料，经过调质处理后硬度达到HB220-250，具备足够的强度与韧性，可承受日常工装使用中的频繁碰撞与压紧力，表面进行发黑处理即可满足常规车间环境下的防锈需求，若应用在潮湿或有腐蚀介质的工况中，也可更换为不锈钢材质或增加镀镍层。在建模过程中，这类零件的绘制逻辑也具备很强的练习价值：首先绘制基体的拉伸轮廓，完成基础方块的建模后，通过拉伸切除命令加工出侧边的开槽结构，随后确定两个螺纹孔的位置，通过异型孔向导命令生成符合标准的内螺纹特征，最后添加倒角与圆角细节，整个建模过程涵盖了基础拉伸、切除、孔特征、细节处理等常用三维建模命令，是入门阶段练习特征顺序规划、公差标注思路的典型案例，很多CAD基础练习都会选用这类结构作为习题，帮助初学者建立从建模思维到加工工艺的关联认知，理解每一个特征背后对应的加工工序与实际功能，避免出现脱离工艺的无效建模设计。
