带双立板支撑的多孔安装机械支座结构

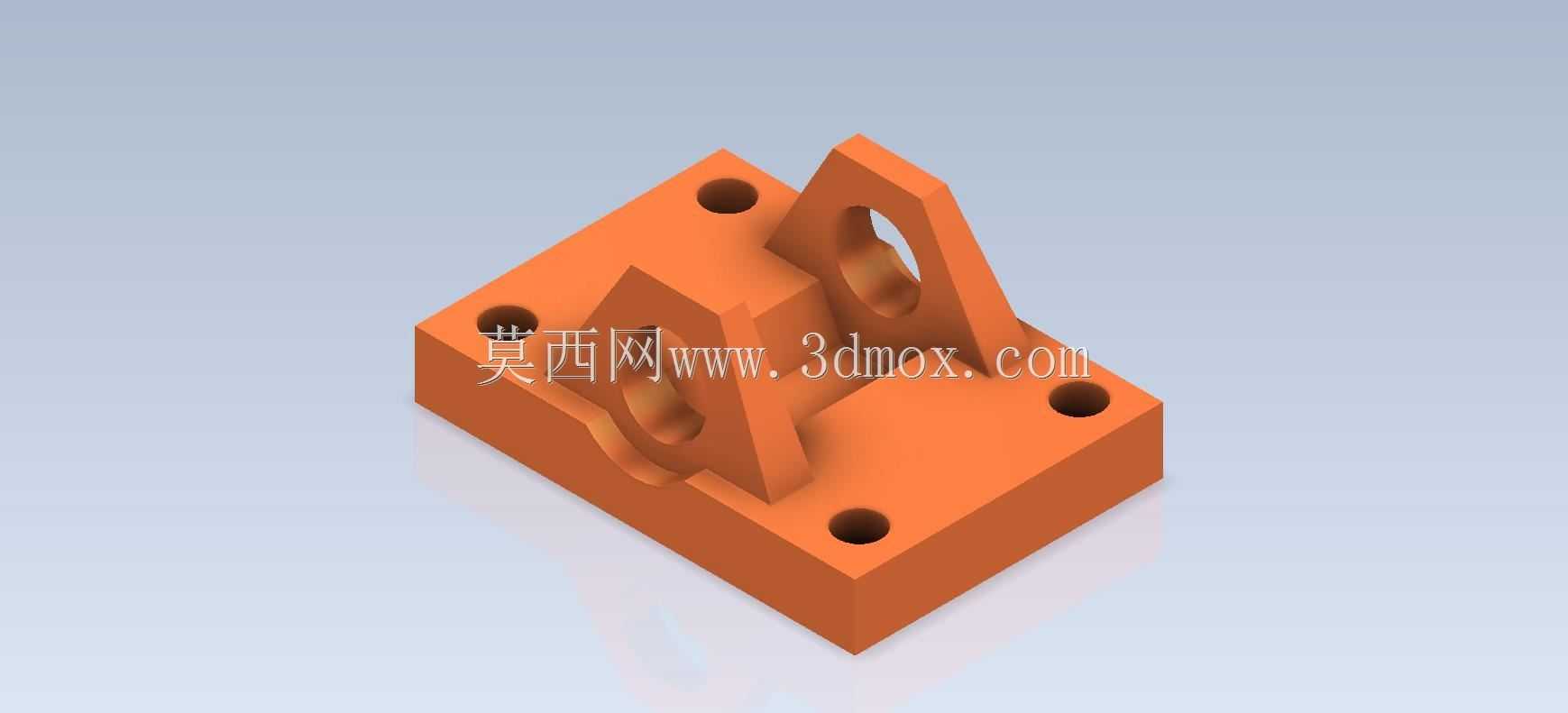

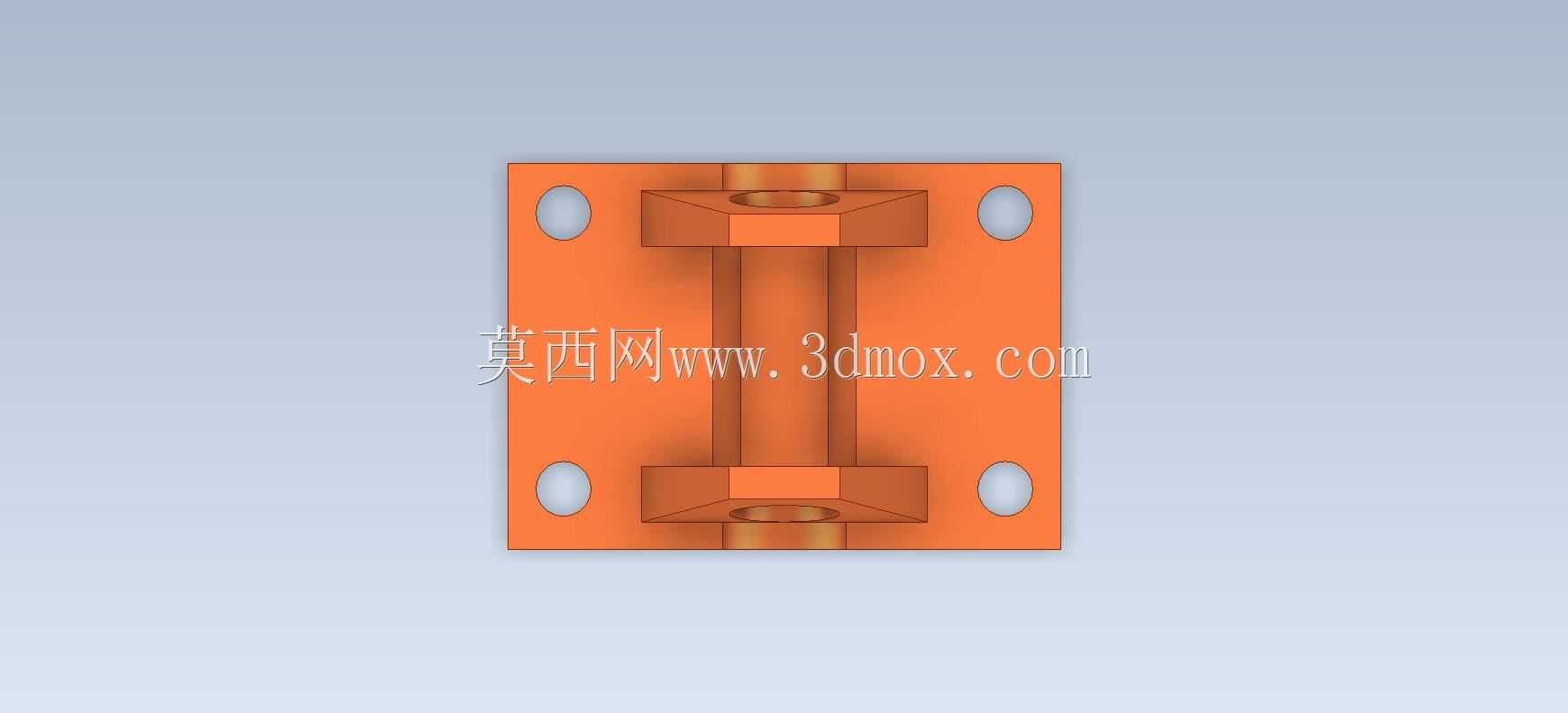

　　这类带双立板支撑的安装支座，在轻工自动化输送线、小型工装夹具定位单元、台式检测设备的载具固定端都有广泛应用，核心作用是为带轴类的摆动、转动部件提供稳定的安装基准，同时通过底座的安装孔完成自身在设备台架上的固定，避免工作过程中出现位移、振动偏移的问题。从结构设计逻辑来看，底座采用矩形方块构型，四个角位分别设置沉头安装孔，沉孔深度刚好覆盖常用内六角圆柱头螺钉的头部高度，安装后螺钉头不会突出底座底面，保证支座与安装台面完全贴合，不会出现安装翘曲的问题；四个安装孔的孔位间距按照通用小型安装台面的T型槽间距、型材安装孔间距做适配，既可以直接在钢板台面上打孔安装，也可以配合T型螺栓在铝型材框架上固定，安装适配性较强。上部的双立板采用对称布置，

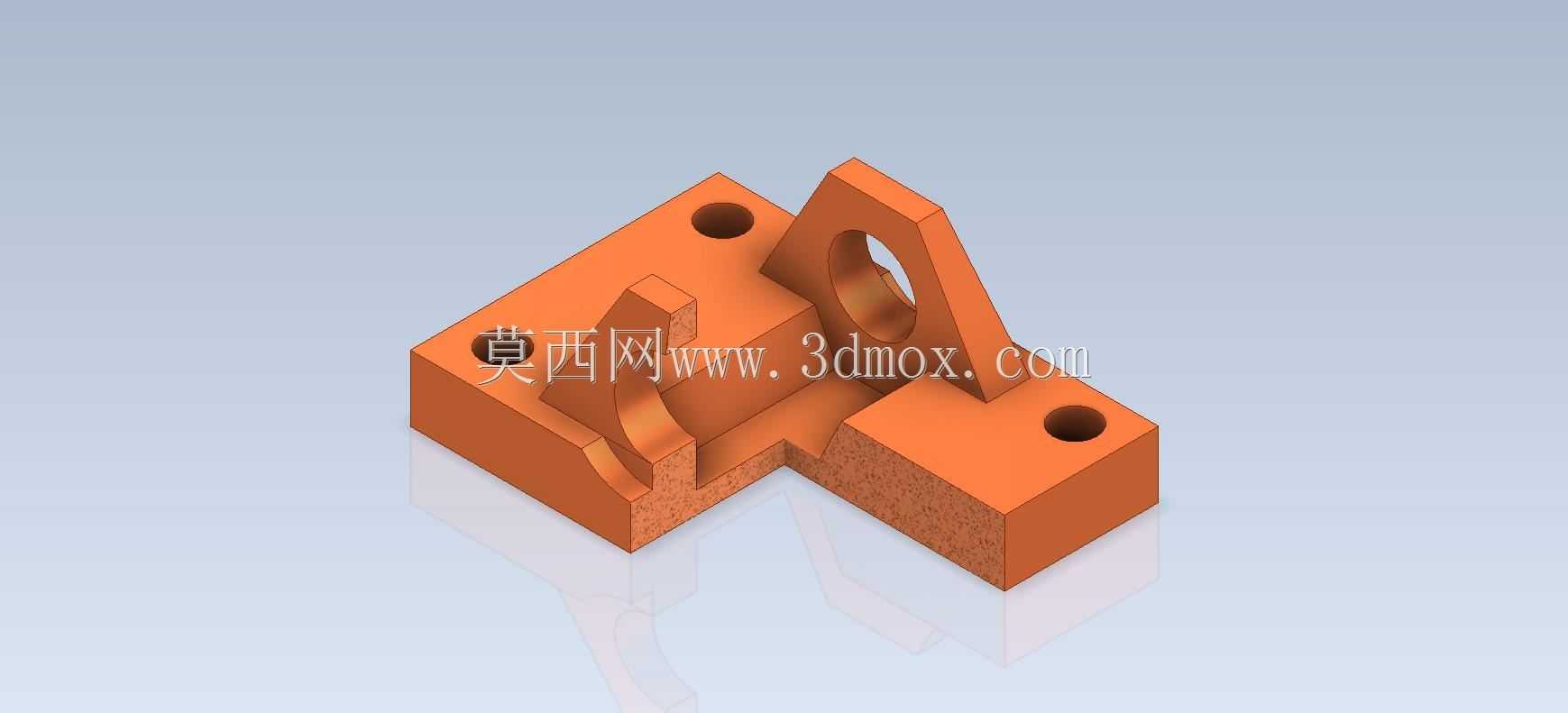

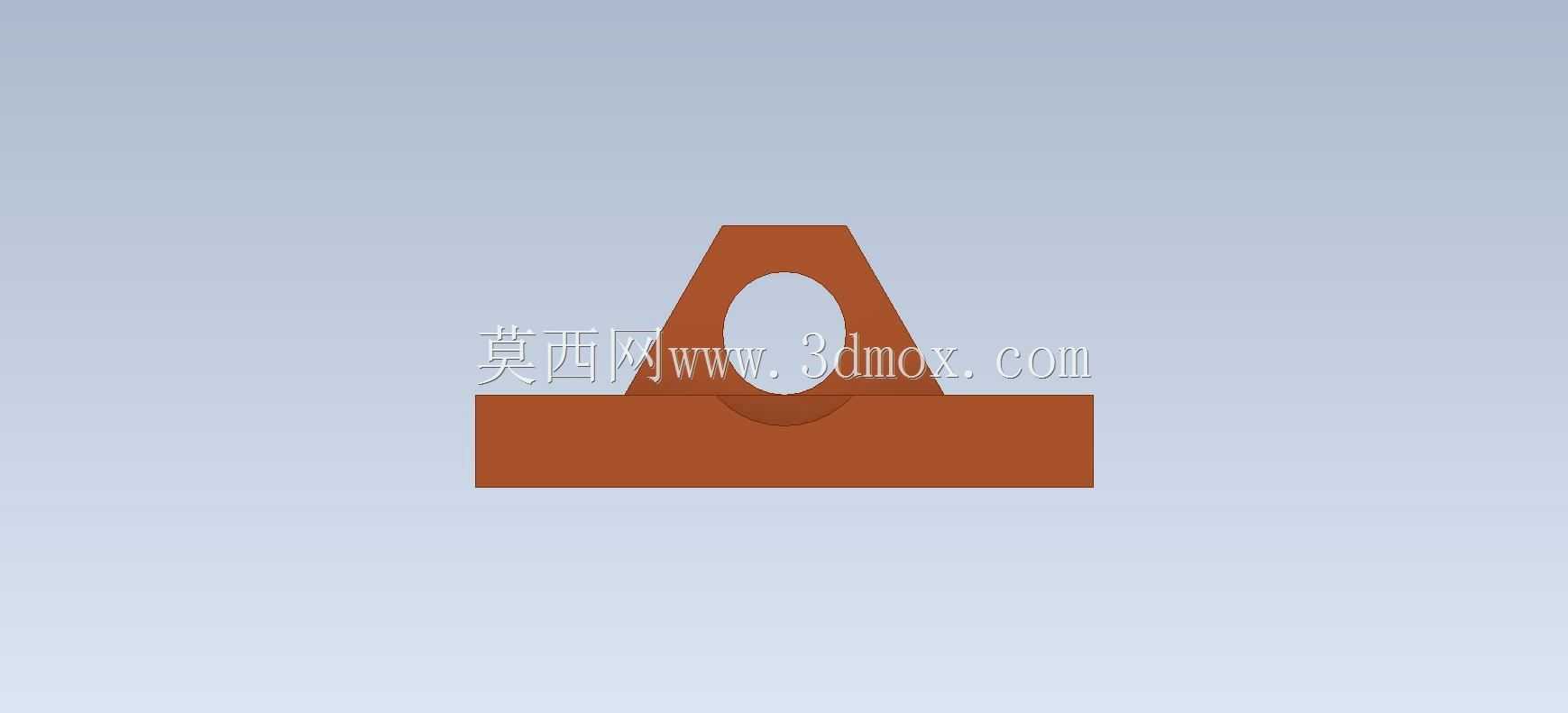

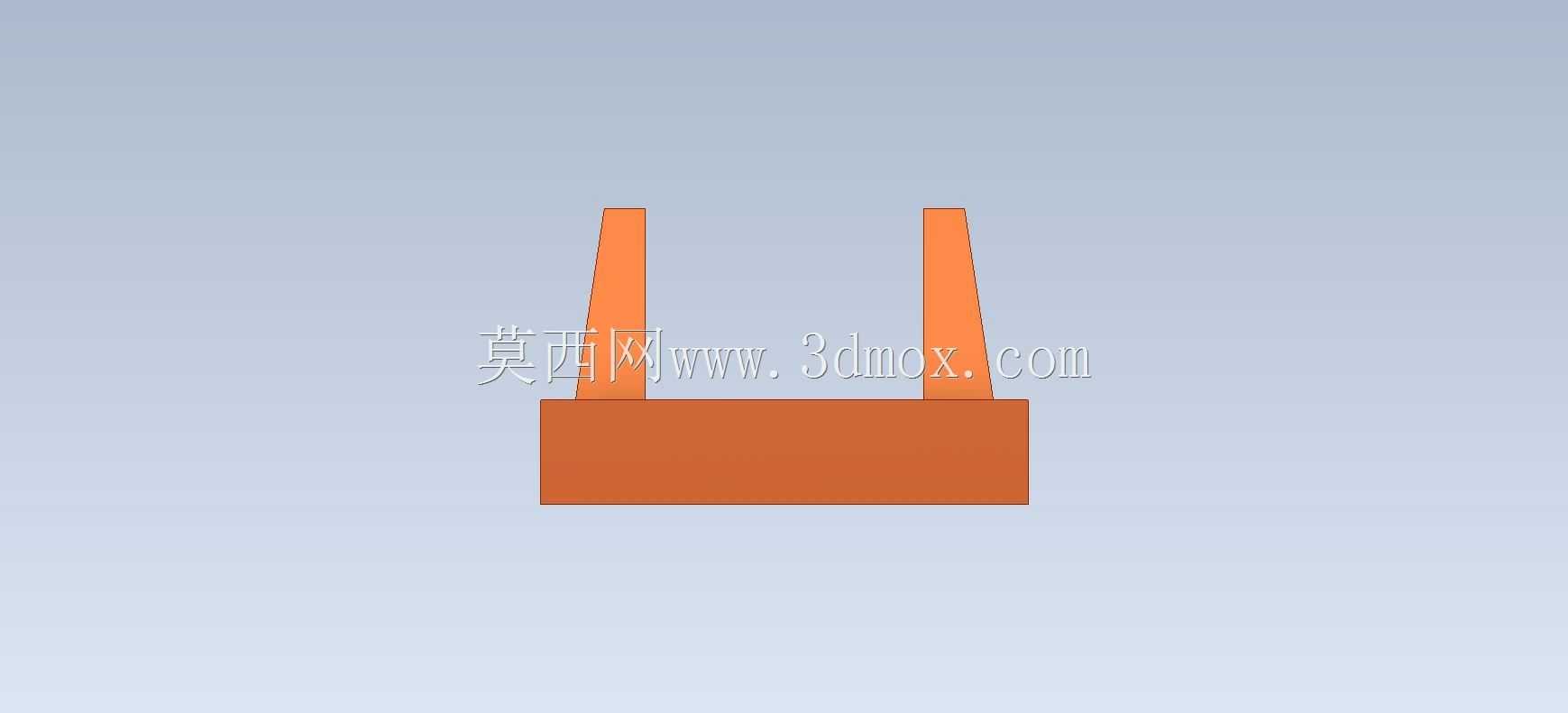

　　每块立板上都加工有同轴的通孔，孔位做了倒角处理，既方便装配时销轴、转轴的导入，也能去除加工毛刺避免装配时刮伤零件表面；两块立板之间预留了足够的间隙，能够容纳对应厚度的摆动摇臂、连杆接头等活动部件，立板与底座的连接位置做了三角加强筋结构，筋板厚度与立板厚度保持一致，从底座平面一直延伸到立板中部的孔位下方，能够有效抵消立板受到的侧向弯矩，避免长期受载后立板出现外张变形、孔位同轴度超标的问题。立板上的通孔尺寸按照常用小直径销轴、微型轴承的外径做匹配，既可以直接穿入销轴作为铰接支点，也可以压入微型深沟球轴承实现低摩擦的转动副，适配不同的装配需求。从安装边界来看，底座的底面为全平面加工，平面度控制在普通机加工的常规公差范围内，

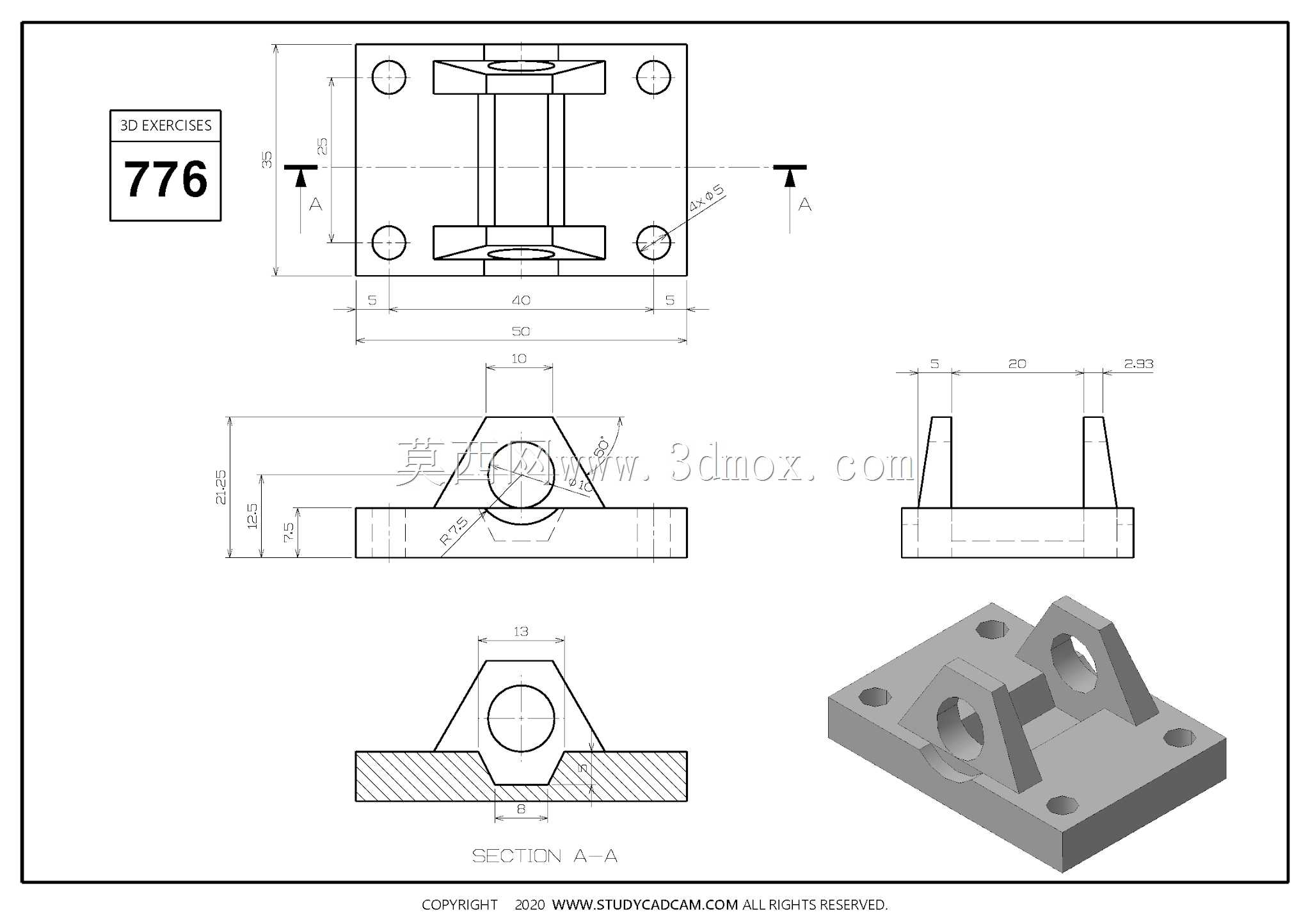

　　不需要额外的刮研处理就能满足普通工况的安装要求；整体结构的外轮廓没有突出的尖锐棱角，所有棱边都做了小尺寸的倒角处理，既避免搬运、装配过程中划伤操作人员，也能减少应力集中，提升零件的抗冲击能力。在实际建模过程中，这类零件需要重点关注双立板孔位的同轴度公差，建模时要保证两个孔的轴线完全重合，避免后续出工程图标注时出现基准偏差；底座安装孔的位置要相对于整体结构的对称中心对称布置，方便装配时找正位置，减少安装调整的工作量。加强筋的位置要避开活动部件的运动轨迹，建模时需要提前模拟对应铰接部件的摆动范围，确认筋板不会与运动件发生干涉，同时筋板与立板、底座的连接位置要做圆角过渡，避免铸造或者3D打印过程中出现应力开裂的问题，

　　也能减少机加工时的应力集中。这类支座的载荷承受方向主要是垂直于底座平面的压向载荷，以及沿立板孔轴线垂直方向的侧向载荷，对称的双立板结构能够将侧向载荷均匀分散到底座的两个侧边，相比单立板结构的抗偏载能力提升明显，在同等材料用量的情况下，结构刚度更高，适合用在需要频繁摆动、存在一定冲击载荷的工位上，比如小型物料分拣机构的拨杆支点、工装夹具的快速压臂铰接座、检测设备的传感器摆臂安装座等场景，都能稳定发挥支撑定位作用。建模过程中可以先绘制底座的矩形草图，拉伸得到底座基体，再绘制立板的轮廓草图拉伸得到立板结构，之后绘制加强筋的截面通过筋特征生成加强结构，最后通过打孔、倒角、圆角等细节特征完成整体建模，建模逻辑清晰，特征顺序合理的话，后续修改孔位尺寸、立板高度、底座长宽等参数时也能快速调整，适配不同的安装空间需求。
