带凸耳法兰式中空轴座零件结构设计

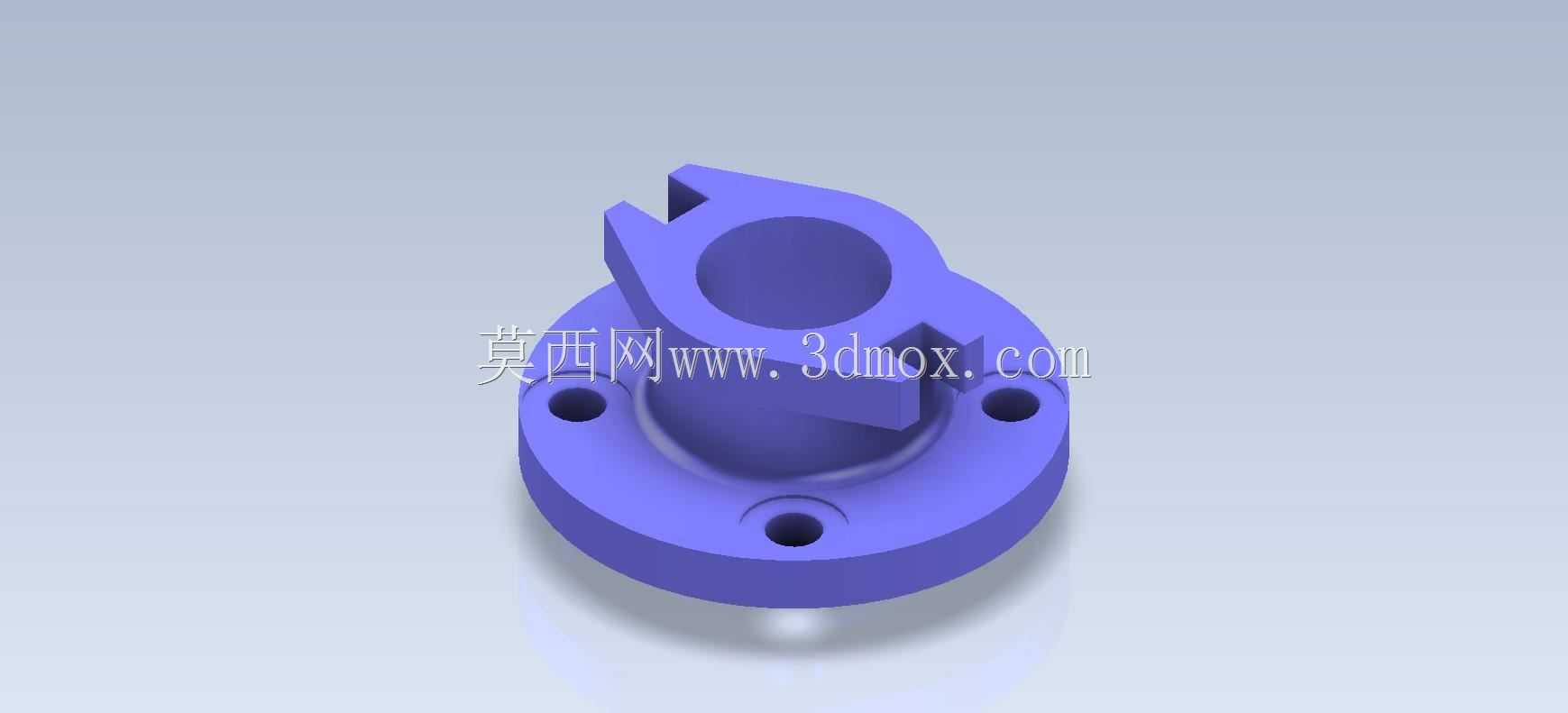

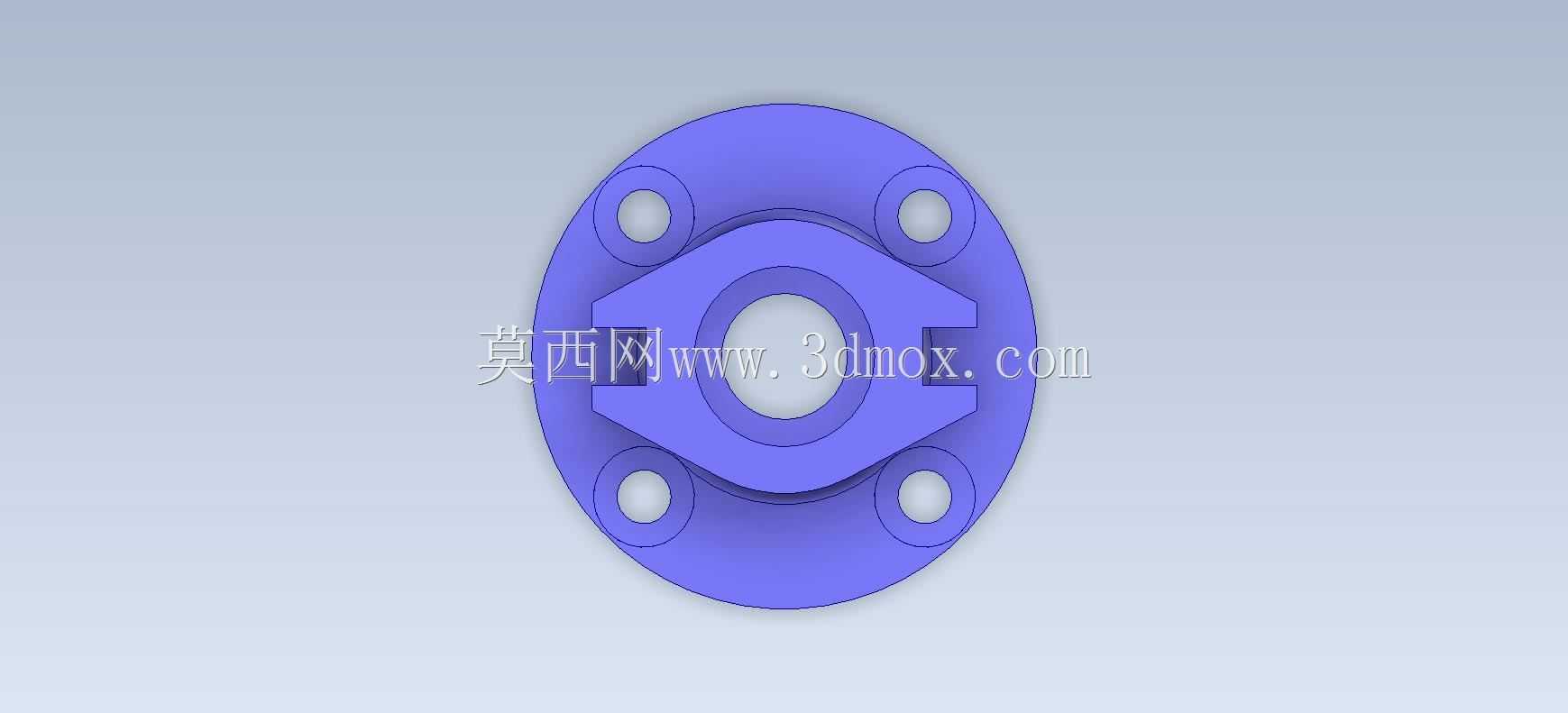

　　这类带凸耳的法兰式中空轴座，在轻工输送线、小型自动化工作站的从动辊组支撑场景里应用十分普遍，日常做设备改造、非标机构搭建设计时经常会碰到类似结构的选型与建模需求。从实际使用场景来看，这类零件主要承担径向承载与周向定位的双重作用，底部的三孔法兰盘通过内六角螺钉固定在设备安装基板上，上方带单侧凸耳的中空筒体用来穿装光轴或者带键槽的传动轴，凸耳上的缺口结构是用来嵌装紧定螺钉或者定位销，避免轴在运转过程中出现轴向窜动、跟转的问题，相比普通光面法兰轴座，这种带防转凸耳的结构不需要额外加工轴端挡圈的安装位，能压缩轴向安装空间，适合布局紧凑的小型传动机构。

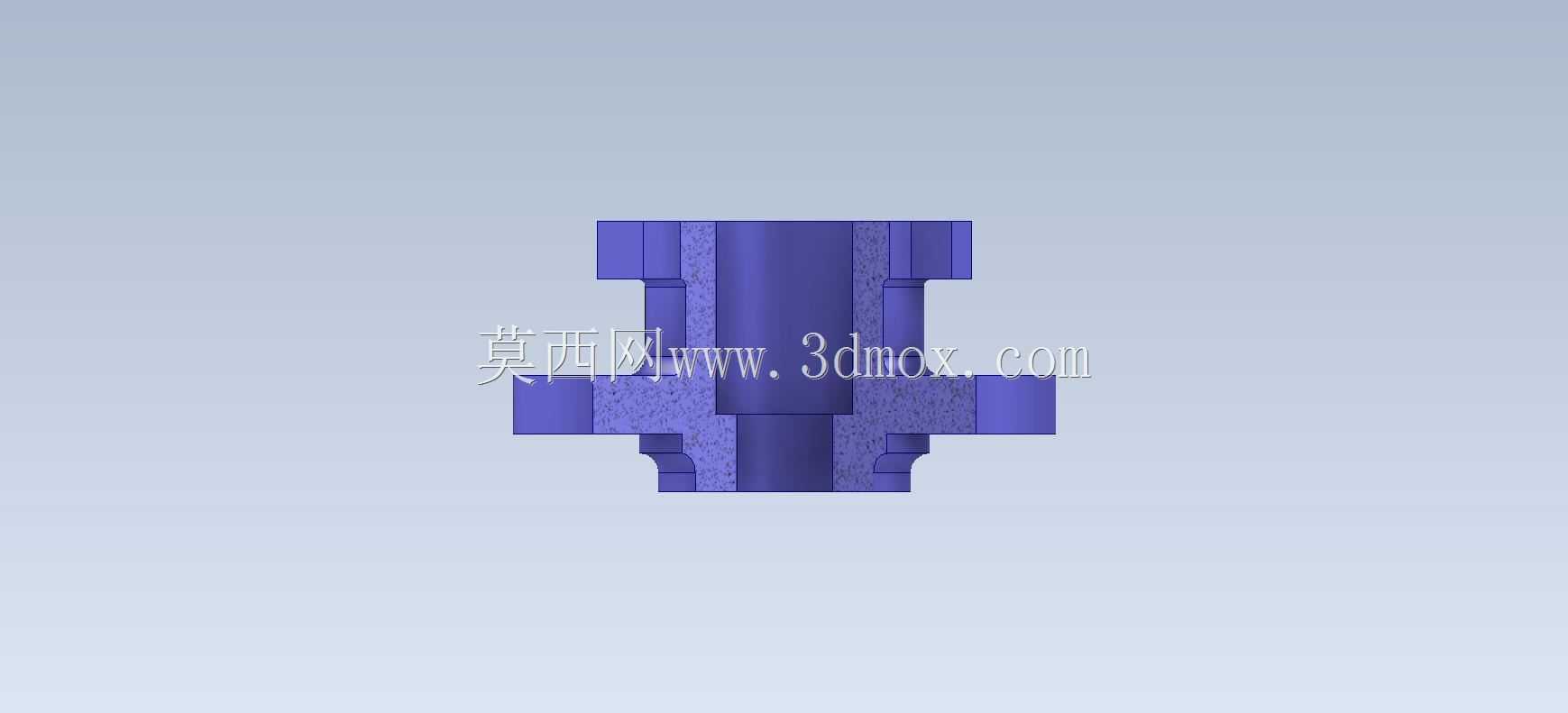

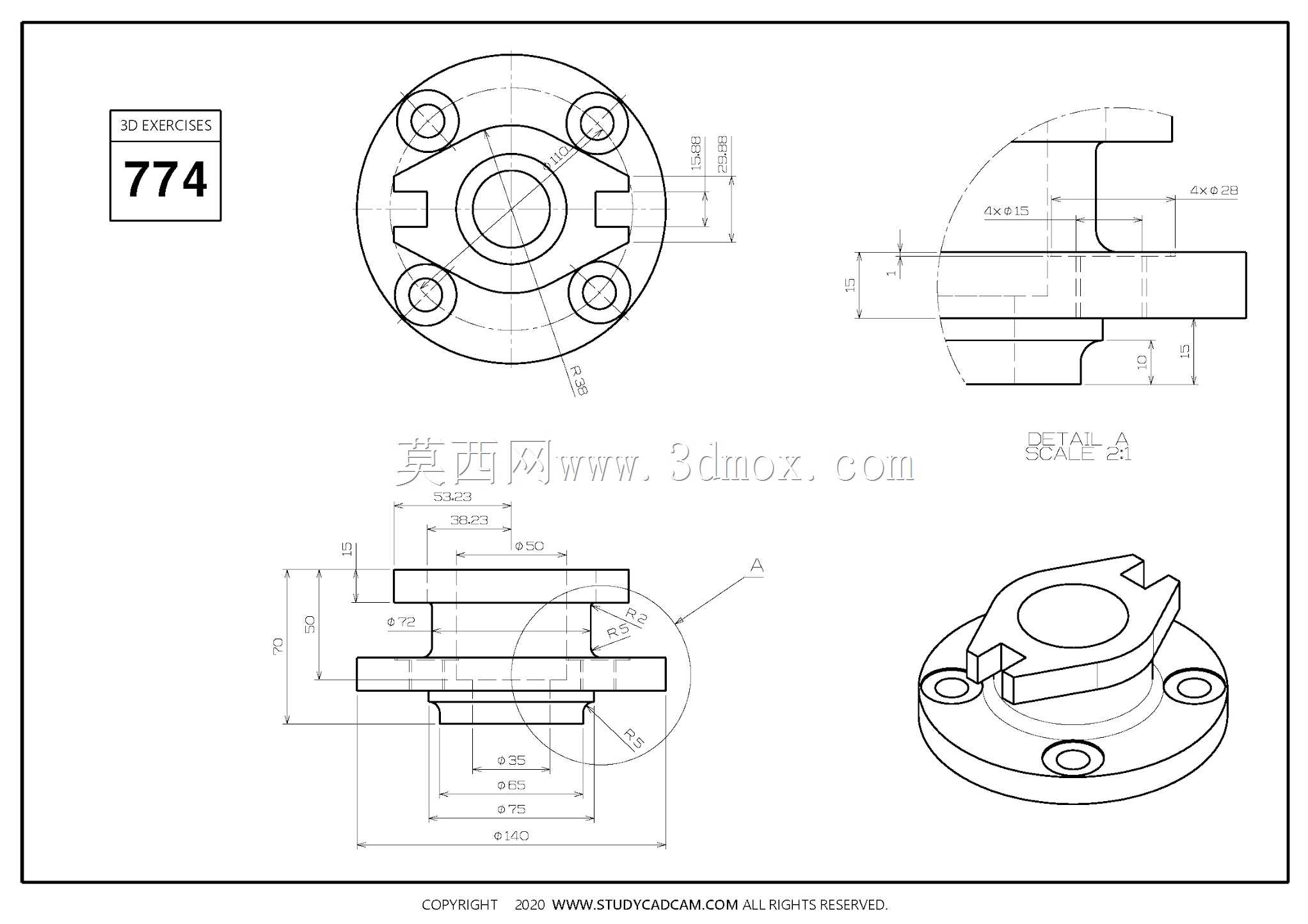

　　从设计思路层面拆解这个零件，建模时首先要明确安装边界的约束条件：底部法兰盘的三个安装孔呈120°均匀分布，孔位的中心圆直径要匹配常用的40系列铝型材安装孔距，或者对应小型设备台板的预留孔位，避免出现安装干涉；法兰盘的厚度要根据承载的轴径来核算，一般穿装12-16mm直径的光轴时，法兰厚度取8-10mm即可满足常规轻载场景的刚度要求，不会因为螺栓锁紧力导致法兰变形。上方的中空筒体部分，内孔的公差要根据配合需求选择，如果是跟光轴做间隙配合用来做从动辊的支撑，内孔公差取H7即可，内壁要预留润滑脂的存储微槽，避免长时间运转出现干磨卡顿；筒体的外径要比法兰安装孔的中心圆直径小2-3mm，给螺栓安装留出扳手操作空间，不然现场装配时套筒没法顺利套住螺栓头，会增加装配难度。

　　很多新手建模时容易忽略凸耳部分的细节处理，这个凸耳不是随便突出一块结构就行：凸耳的缺口宽度要匹配所选紧定螺钉的头部尺寸，缺口的深度要保证紧定螺钉锁紧后，螺钉端面能完全压在轴的扁位上，不会出现滑退；凸耳跟筒体连接的位置要做R2-R3的圆角过渡，避免应力集中，因为设备运行过程中轴传递的径向力会集中在凸耳根部，如果是直角连接，长期受交变载荷很容易出现根部开裂的问题。另外法兰盘上的三个安装孔，要做0.5mm的倒角处理，一方面是去除机加工后的毛刺，另一方面螺栓锁紧时能让垫片更贴合法兰表面，不会因为孔口的锐边割伤垫片导致锁紧力不足。

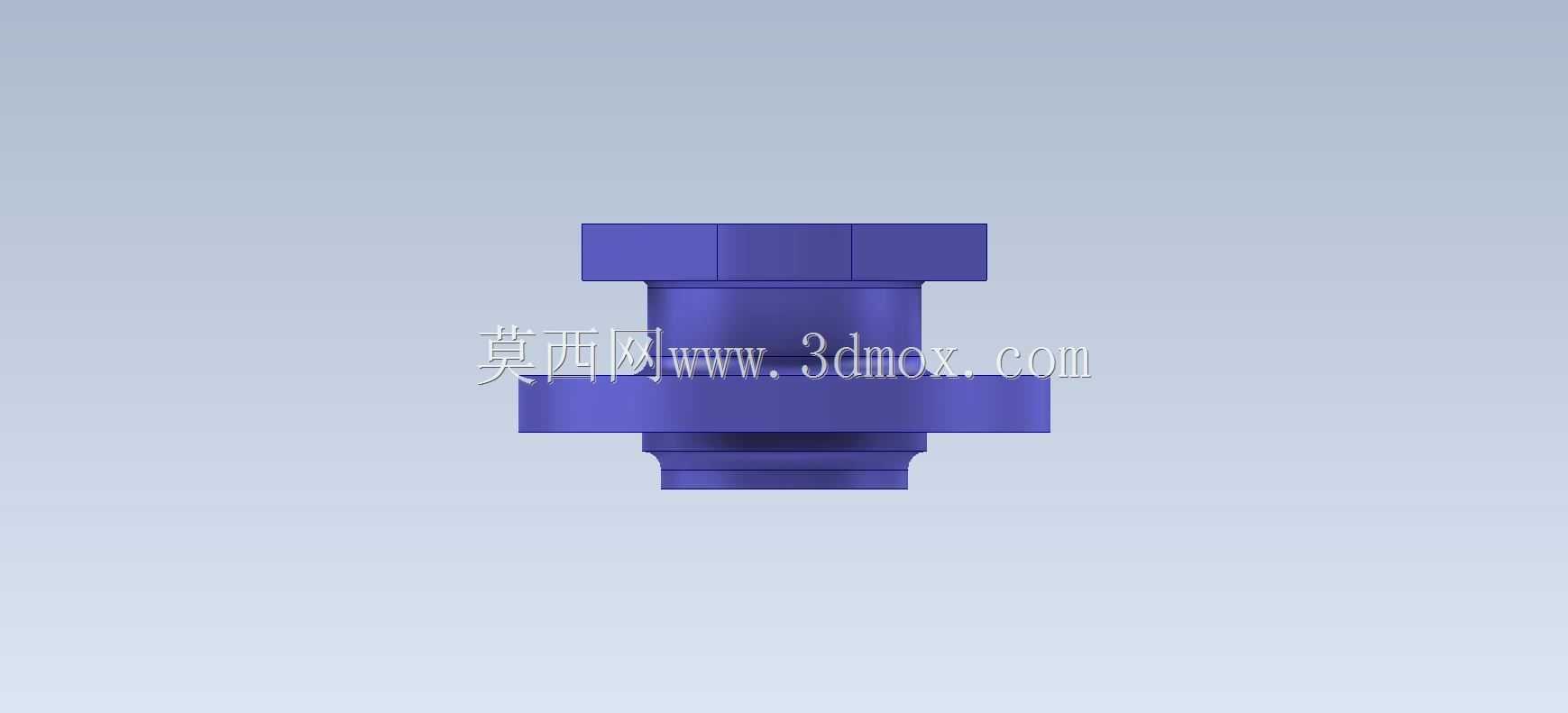

　　从安装尺寸的适配性来看，这类轴座的整体高度要控制在合理范围，筒体的高度一般取轴径的1.2-1.5倍，保证轴穿入后有足够的支撑长度，不会因为支撑跨距太短导致轴运转时出现晃量；如果支撑长度过长，又会增加不必要的零件重量，还会跟周边的传动轮、同步带等部件产生干涉。建模时还要注意法兰底面的平面度要求，这个面是安装基准面，平面度公差要控制在0.05mm以内，不然锁紧螺栓后零件会出现倾斜，导致穿装的轴跟安装面不垂直，后续传动时会出现皮带跑偏、辊组蹭边的问题。

　　实际工程应用里，这类零件如果是用在食品输送线上，一般会选用POM或者尼龙材质加工，自重轻且有自润滑特性，不需要频繁加注润滑脂；如果是用在小型工装的定位机构上，会选用6061铝合金做硬质阳极氧化处理，表面硬度高耐磨，重量也比钢制零件轻很多；如果是承载稍大的传动场景，就用45号钢做发黑处理，成本低且强度足够。建模过程中要把这些材质对应的加工工艺考虑进去，比如塑料件的脱模斜度、金属件的加工退刀槽，不能只画外观形状忽略工艺可行性，不然画出来的模型没法落地加工。另外三个安装孔的位置，不要刚好跟筒体的壁厚最薄处对齐，要错开一定角度，保证法兰盘每个位置的壁厚均匀，避免注塑或者浇铸时出现缩孔、变形的缺陷。很多初学者做练习时容易把孔位跟筒体的加强位置对齐，导致法兰局部壁厚太薄，受力后容易断裂，这也是做这类支座类零件设计时需要重点规避的问题。
