立式带加强筋铰接安装支座结构设计

项目分类:通用机械零部件 发布时间:2023-07-12 ID:697904
  • 立式带加强筋铰接安装支座结构设计
  • 立式带加强筋铰接安装支座结构设计
  • 立式带加强筋铰接安装支座结构设计
  • 立式带加强筋铰接安装支座结构设计
  • 立式带加强筋铰接安装支座结构设计
  • 立式带加强筋铰接安装支座结构设计
  • 立式带加强筋铰接安装支座结构设计

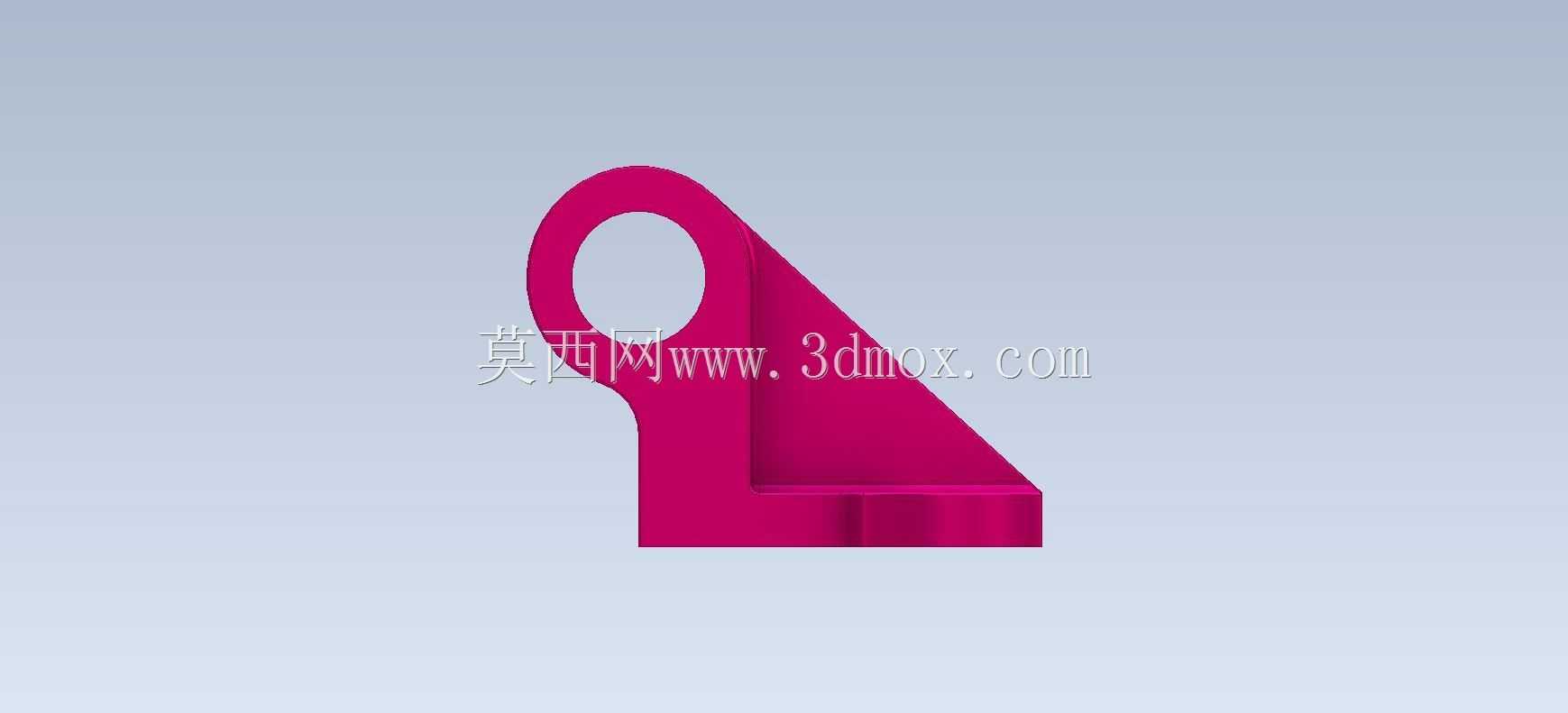

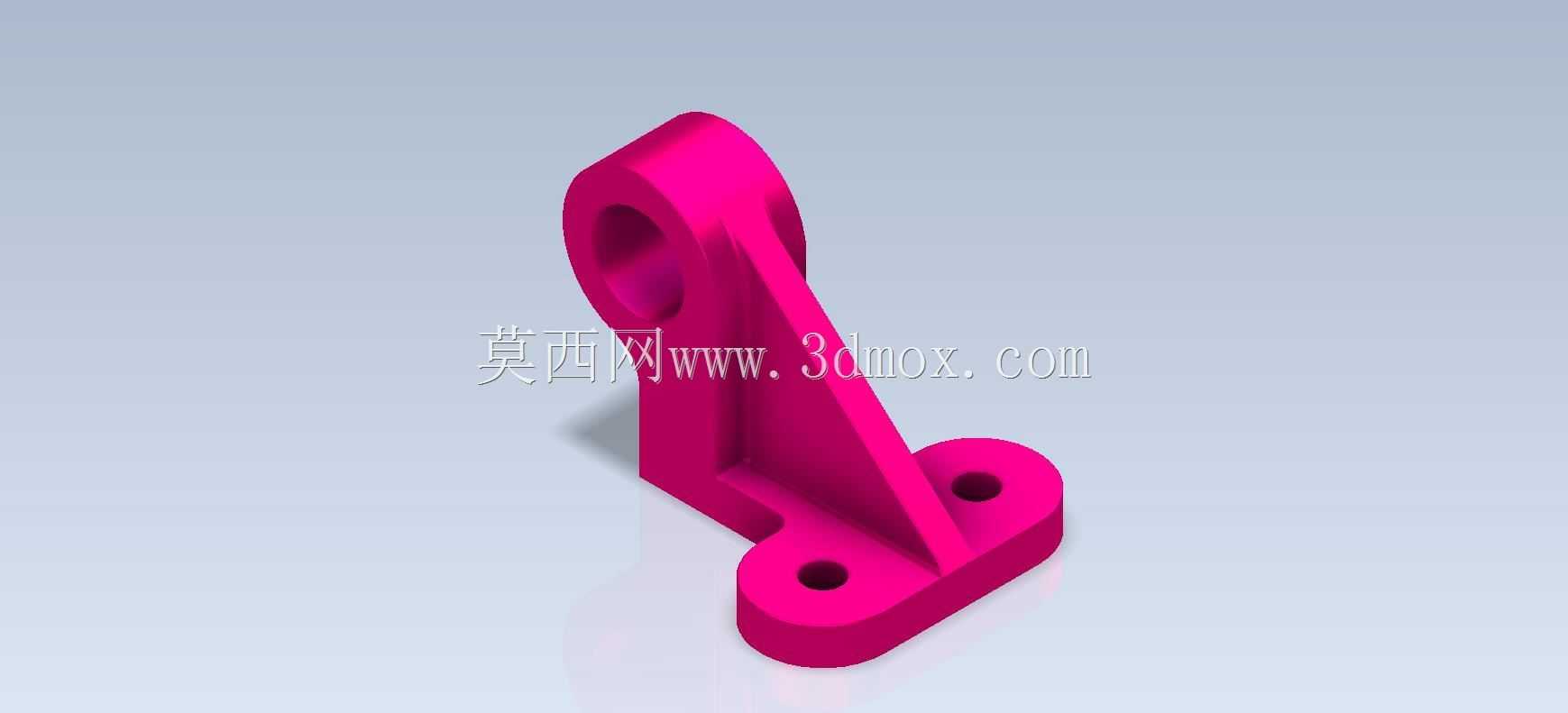

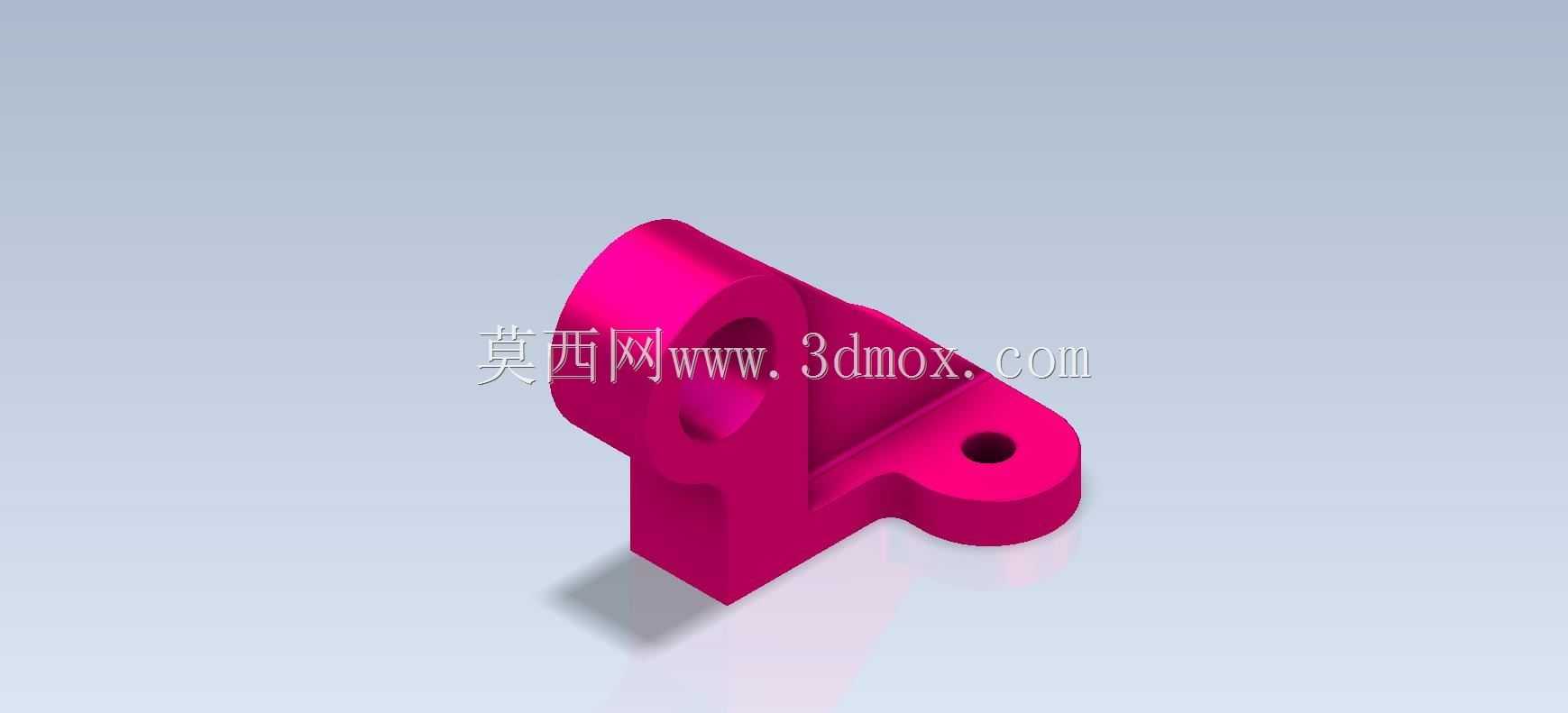

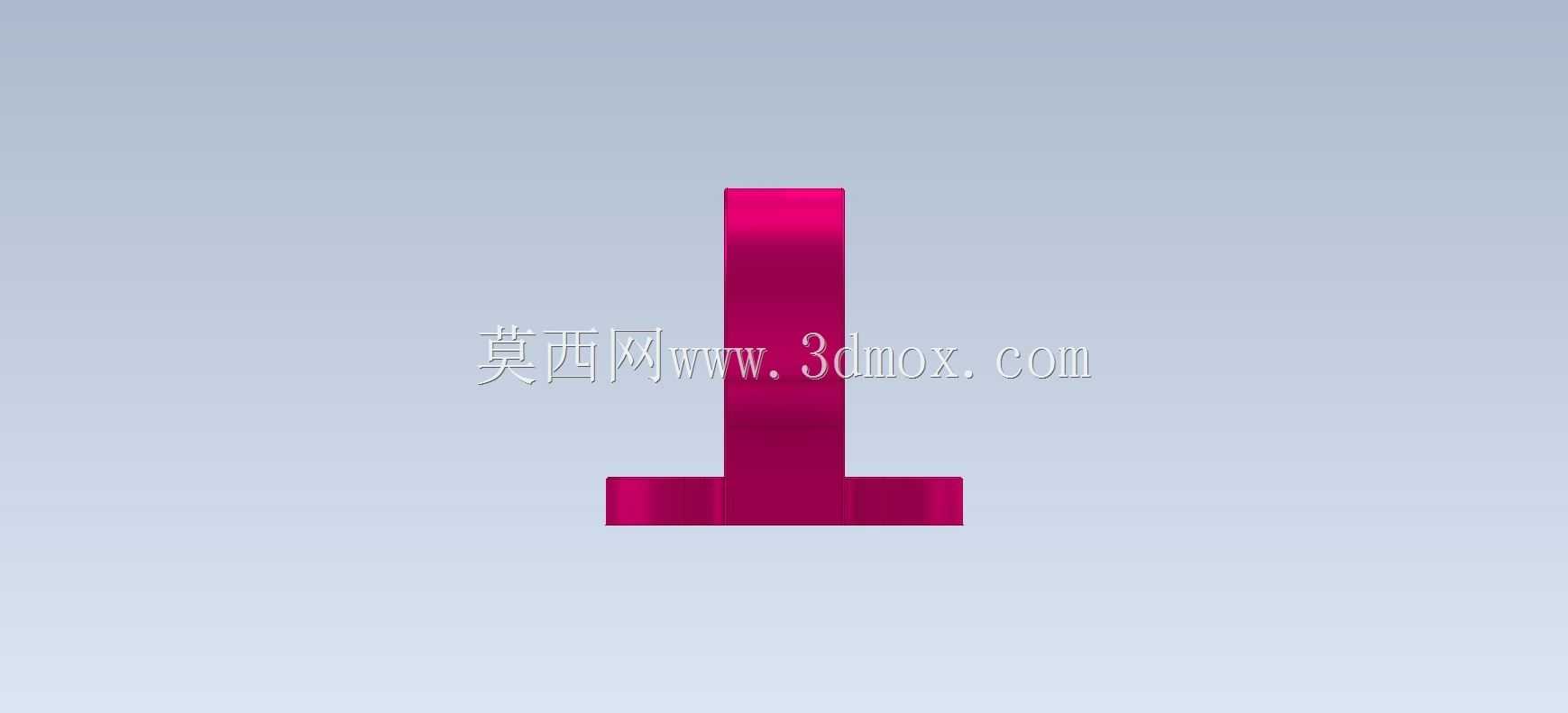

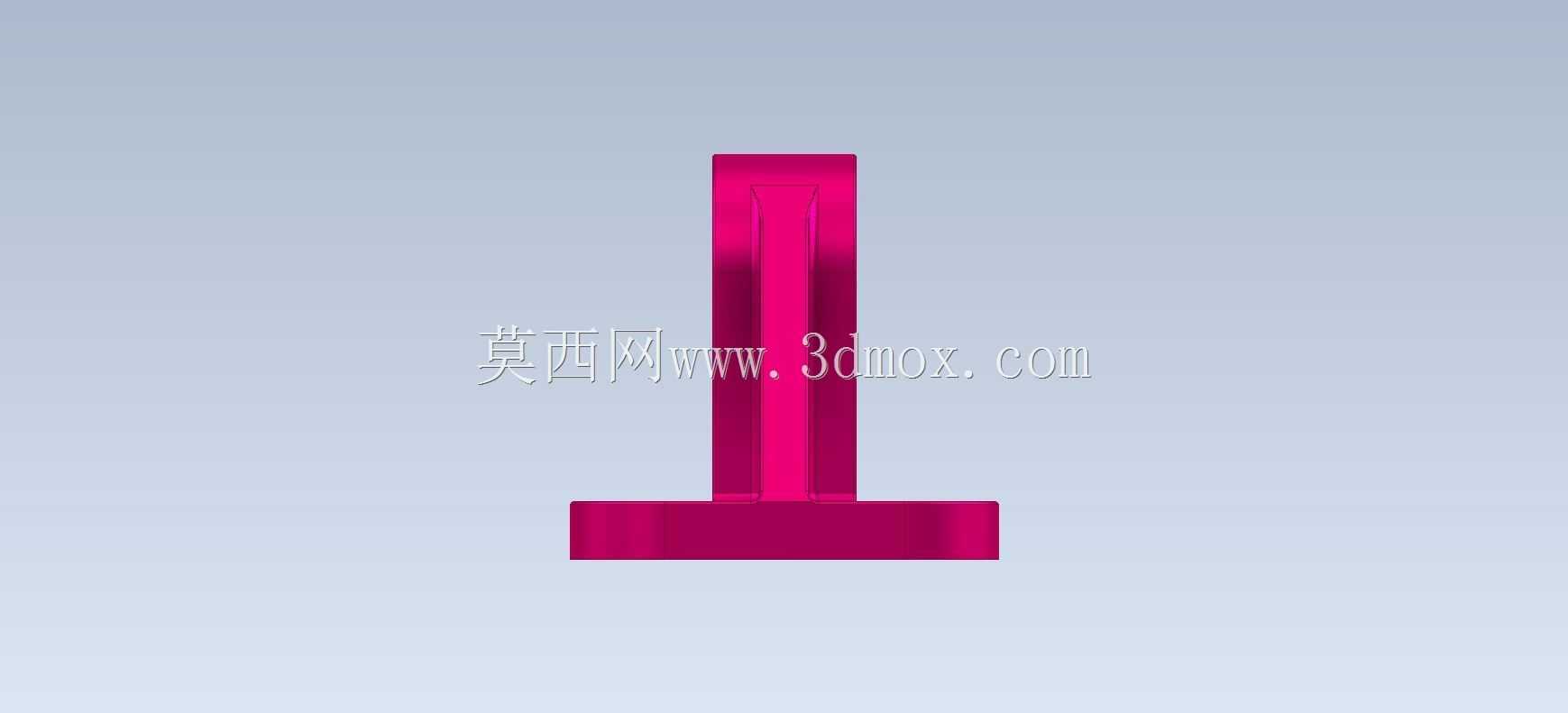

  这类带单侧立臂的铰接支座,在轻工输送线、小型自动化工作站的从动轮组支撑场景里应用十分普遍,区别于常规对称式支座,它的单侧立臂结构可以适配安装空间受限的侧边铰接点位,不需要在设备框架两侧预留对称安装位,能有效压缩设备整体的横向布局尺寸。从实际使用功能来看,支座底部的两个同轴安装孔用于将整个零件锁紧在设备型材框架或者焊接台板上,立臂顶端的通孔用于穿装铰接销轴,连接摆臂、张紧轮架或者小型连杆构件,实现被连接件绕销轴的定轴转动,中间的三角加强筋是整个零件的受力核心,用来抵消立臂受载时产生的弯曲力矩,避免立臂与底板连接处出现应力集中导致的断裂变形。

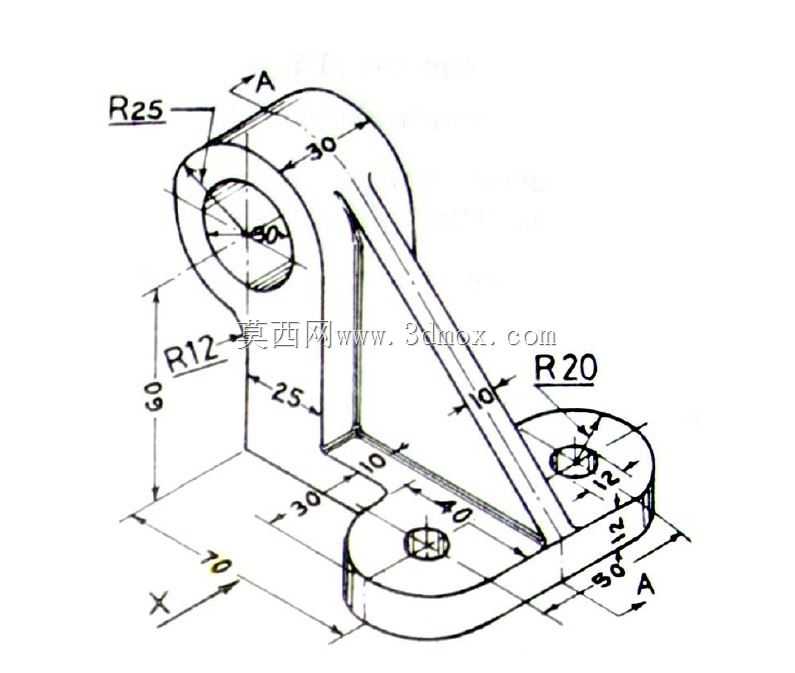

  设计这类零件的时候,首先要确认的是安装边界尺寸:底板两个安装孔的中心距需要匹配常用铝型材的槽口间距或者台板的预留安装孔位,孔的直径要适配对应规格的内六角圆柱头螺钉穿装需求,底板的厚度要根据额定受载来核算,常规轻载场景下底板厚度取8-12mm即可满足强度要求,立臂的高度要匹配铰接点的设计高度,保证销轴安装后,连接的摆臂转动时不会和底板或者安装基面产生运动干涉,立臂顶端的铰接孔内径要和选配的销轴外径采用间隙配合,公差带一般选H8,保证销轴转动顺畅无卡滞,同时孔的两端要做倒角处理,方便销轴装配,也能去除加工毛刺避免划伤操作人员。

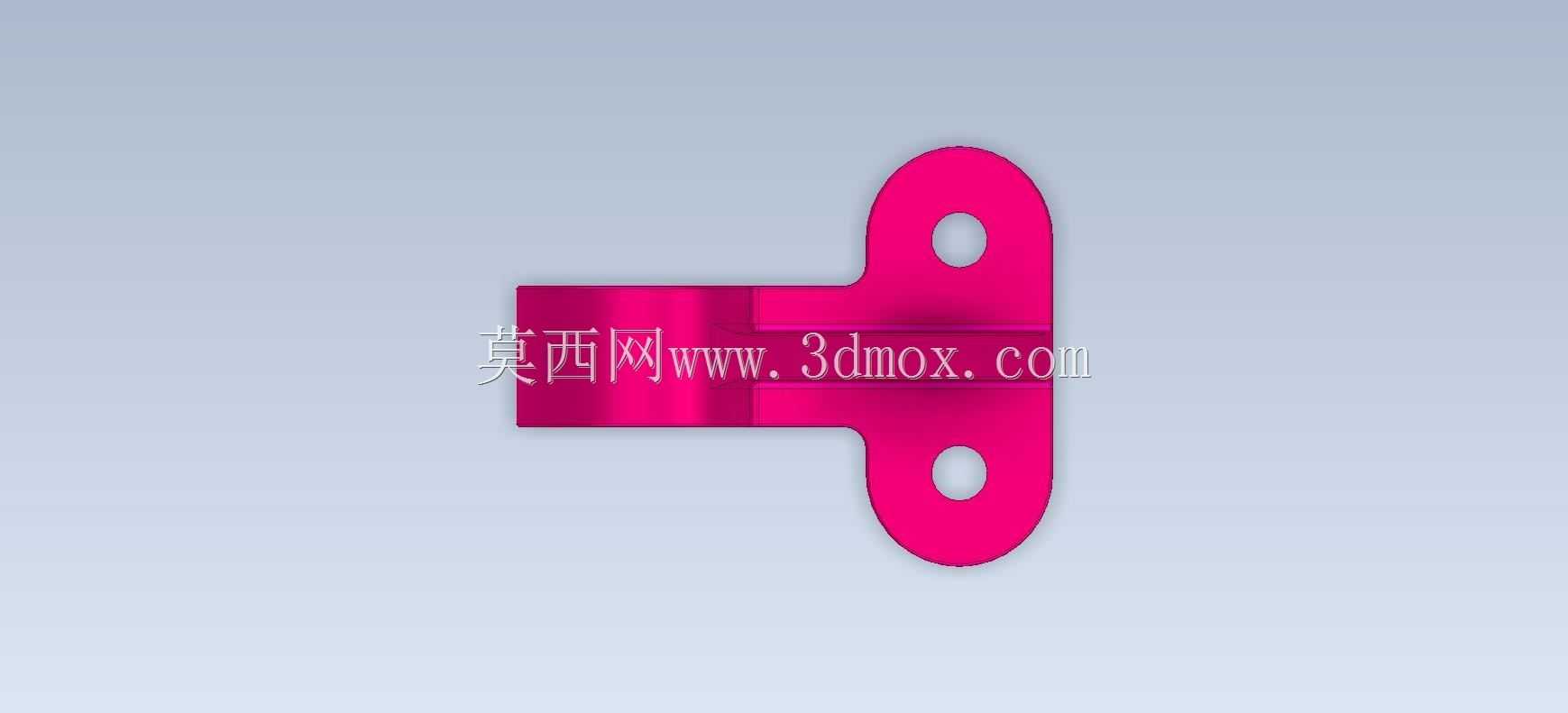

  加强筋的设计是这类零件的关键,筋板的厚度不需要和立臂、底板等厚,一般取主体壁厚的0.7-0.8倍即可,过厚的筋板在注塑或者铸造加工时容易产生缩孔缺陷,焊接加工的话也会增加不必要的焊接变形量,筋板的斜边要做平滑过渡,不要出现直角转折,避免应力在转折处集中,立臂和底板的连接内侧要做圆角过渡,圆角半径不小于壁厚的0.5倍,进一步降低连接处的应力集中系数。从外形来看,底板的两个安装端做了圆弧收尾,相比直角收尾的结构,既减少了零件的整体重量,也能避免安装时锐角磕碰,同时在加工时减少了铣削的走刀行程,降低加工成本。

  实际选型使用时,要先核算铰接点的径向载荷大小,如果是用于张紧轮支撑场景,还要考虑皮带张紧时产生的附加力矩,确认支座的额定载荷满足使用需求后,再核对安装孔位和铰接孔的尺寸是否匹配现有安装框架和销轴规格,安装时要保证支座底面和安装基面完全贴合,避免出现悬空导致锁紧后底板变形,铰接销轴装配时要涂抹适量润滑脂,减少转动过程中的磨损,延长零件使用寿命。这类支座的结构虽然简单,但在小型自动化设备、输送线、工装夹具里的使用频次很高,合理的结构设计能在保证强度的前提下减少材料消耗,降低加工成本,同时提升设备运行的稳定性,减少后期维护更换的频次。建模过程中要注意各个特征的参数化关联,比如修改立臂高度时,加强筋的尺寸能自动适配更新,方便后续根据不同的安装场景快速调整参数生成适配的模型,不需要重新绘制整个零件,提升设计迭代的效率。
