丝杠支撑固定座机械结构设计

　　在常规传动机构的布局设计中，丝杠副的支撑定位是影响传动精度、运行稳定性的核心环节，这款丝杠支架正是针对中小载荷直线传动场景开发的支撑类构件，主要应用于小型自动化输送线、桌面级加工设备进给单元、工装夹具位移调节机构等场景，承担丝杠端部的径向承载与轴向限位作用，避免丝杠长距离传动时出现挠曲变形、运行抖动等问题。

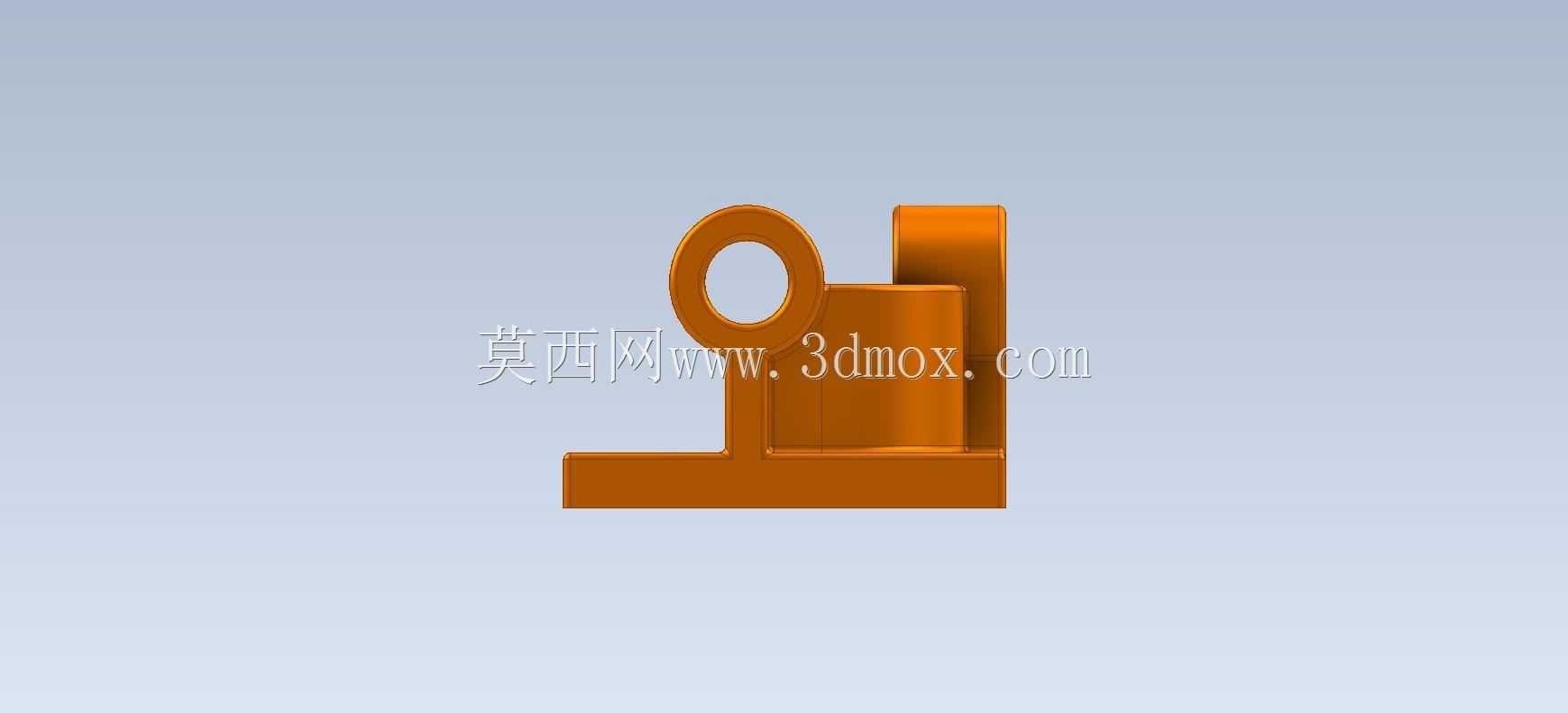

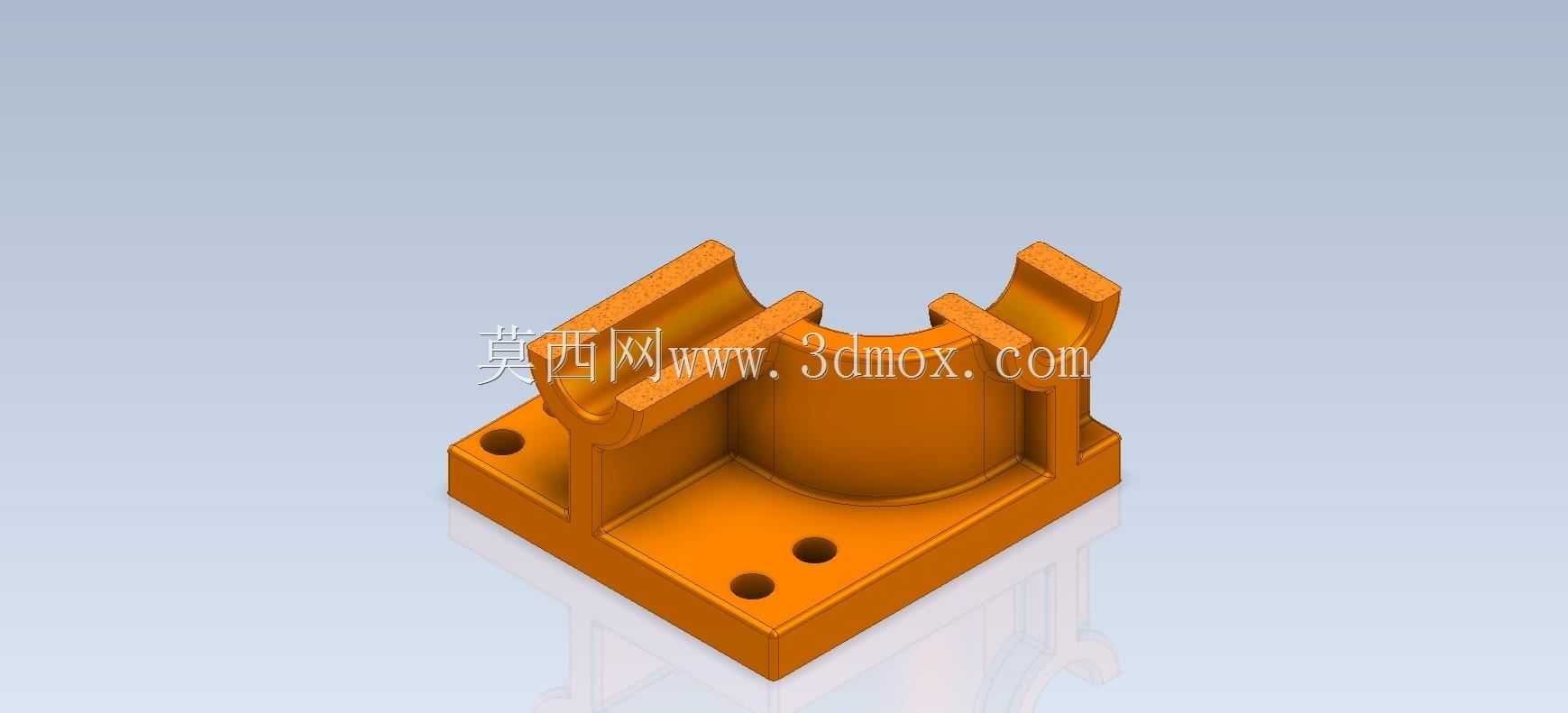

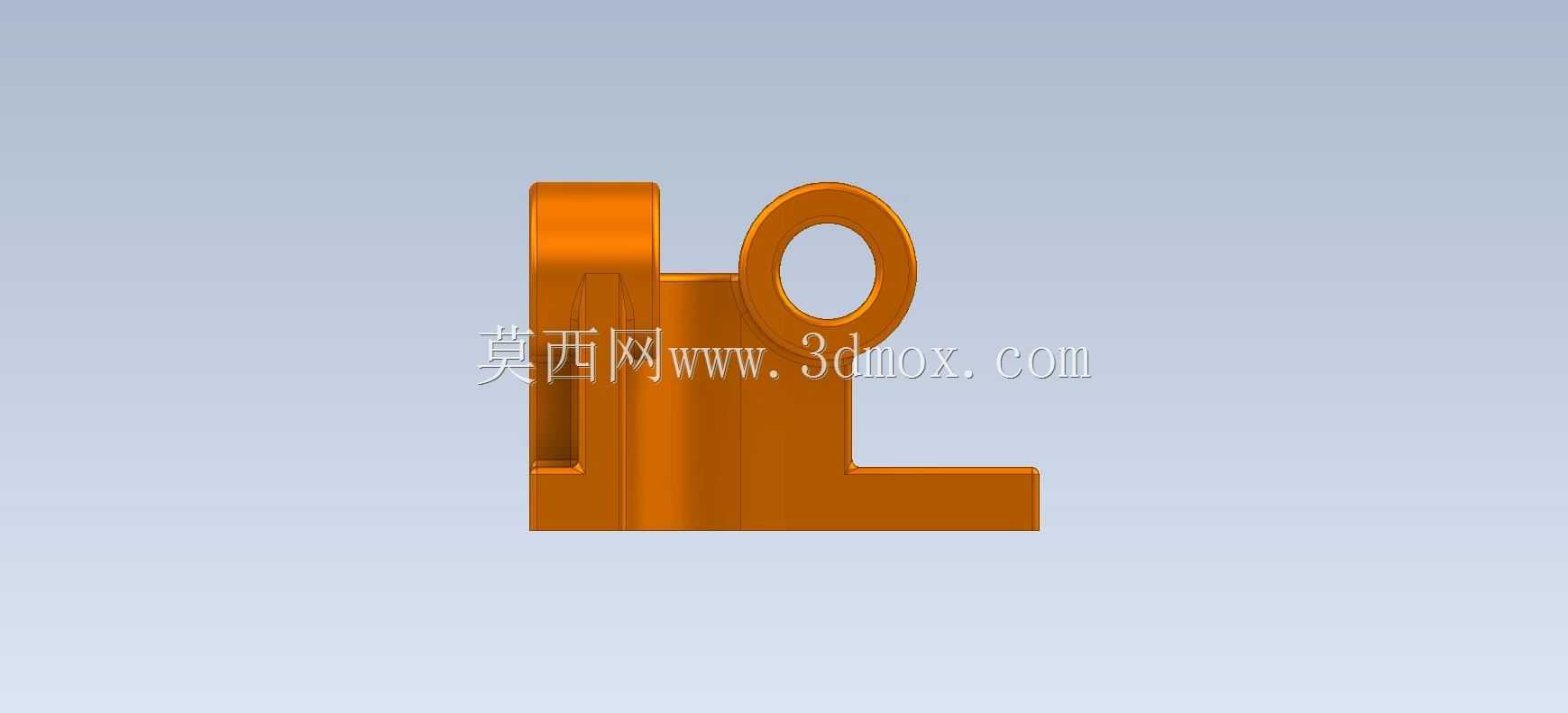

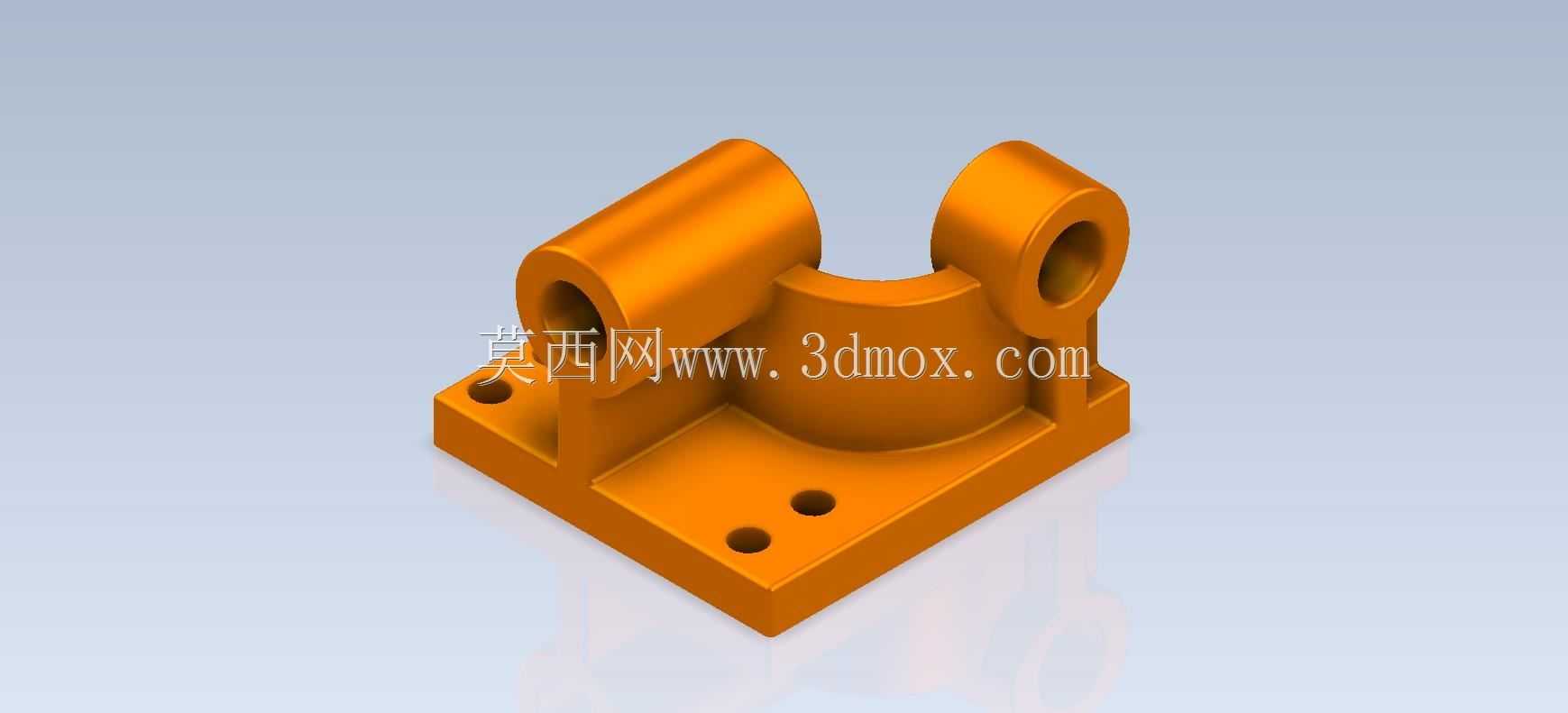

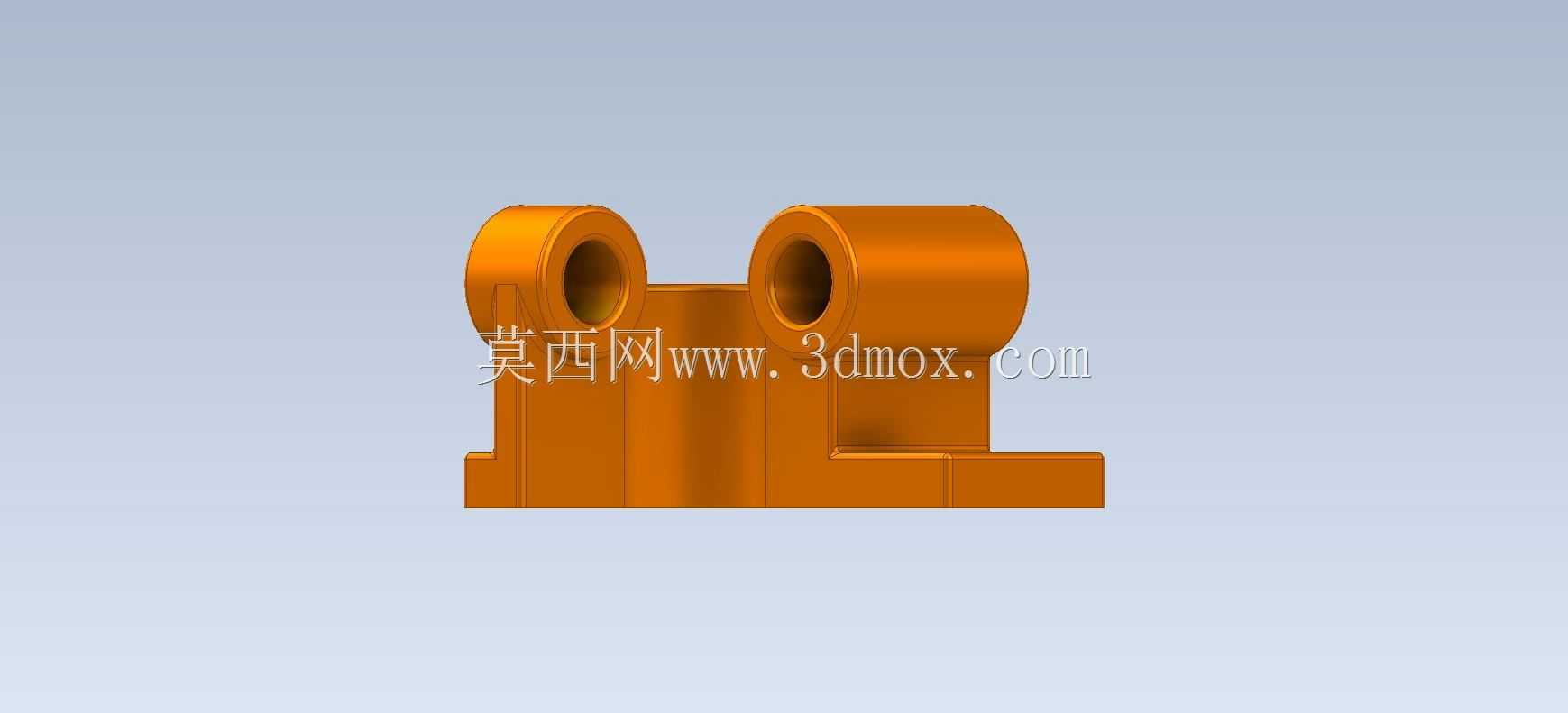

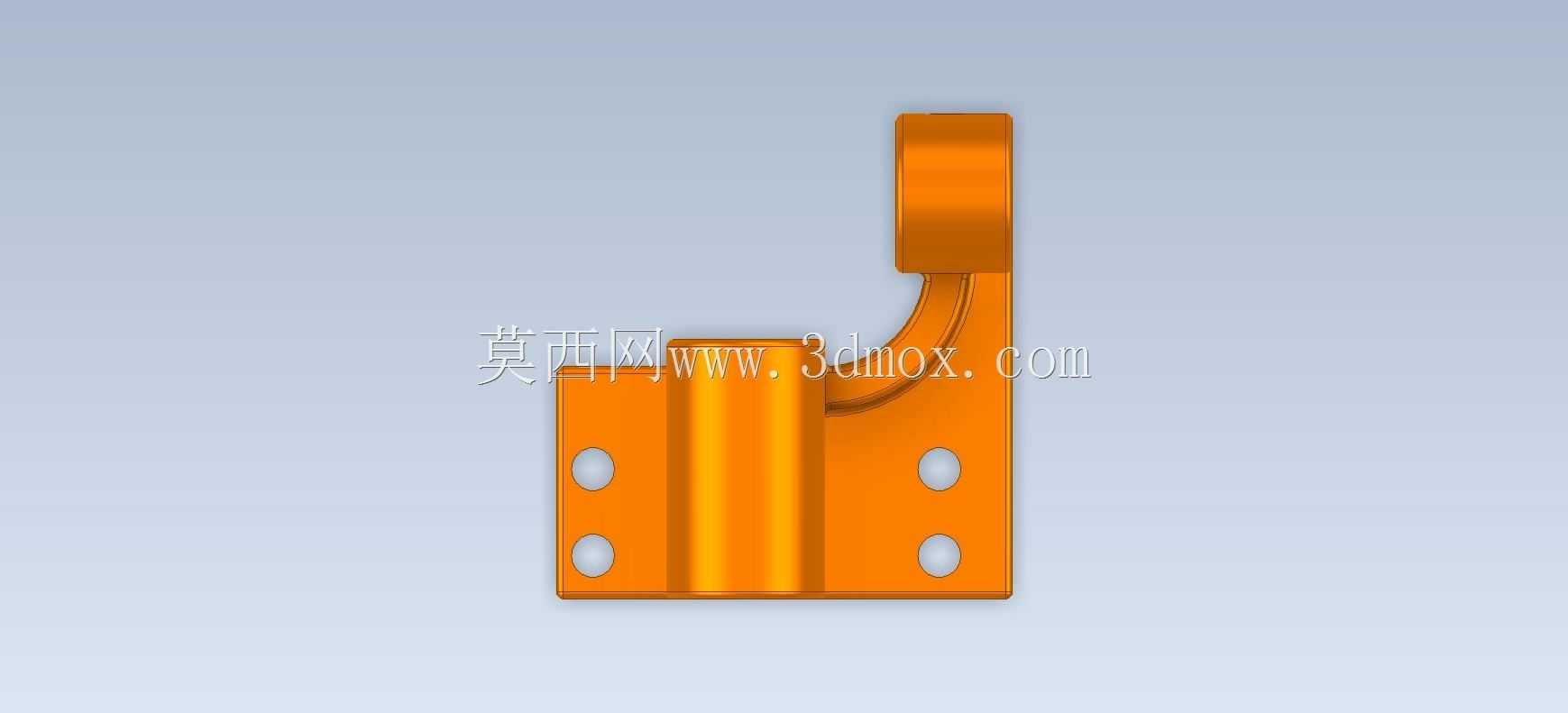

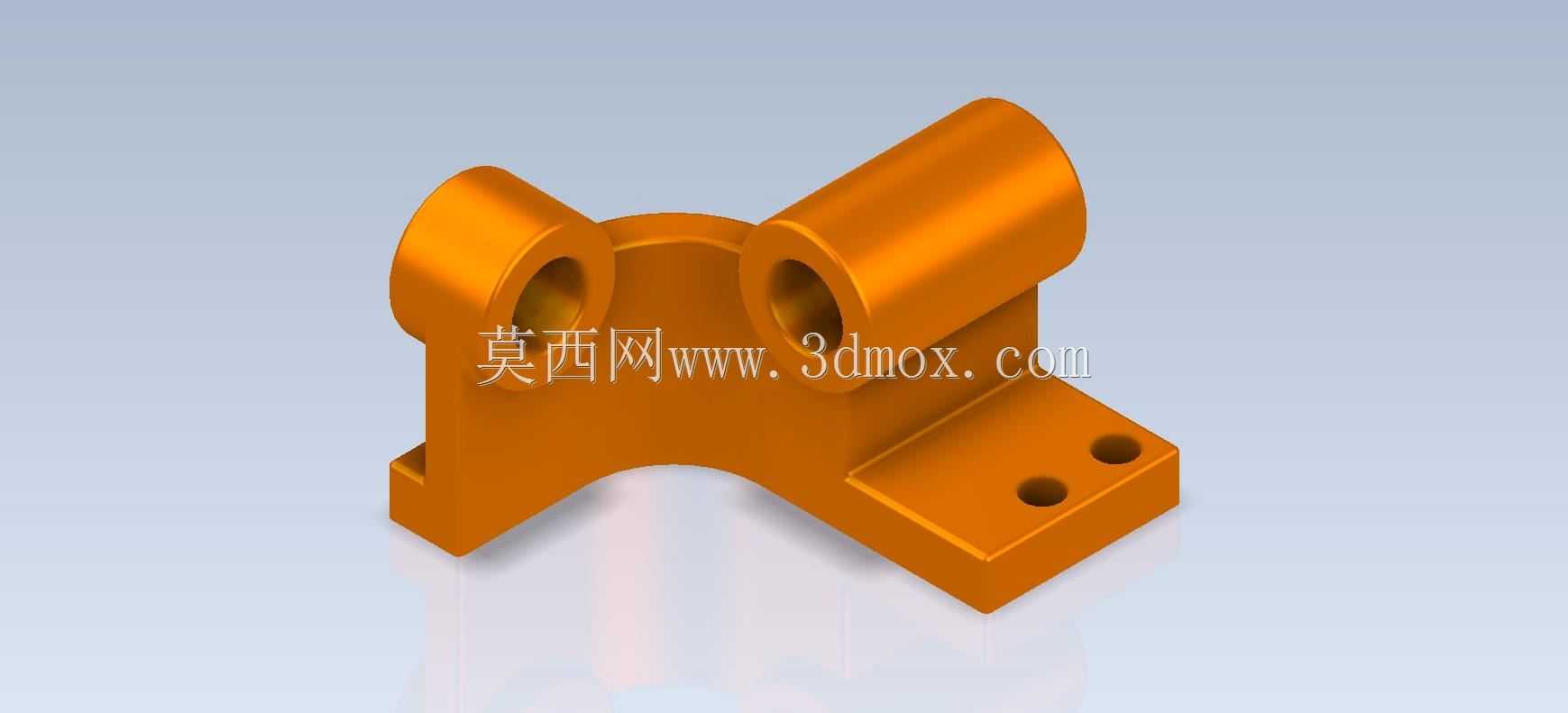

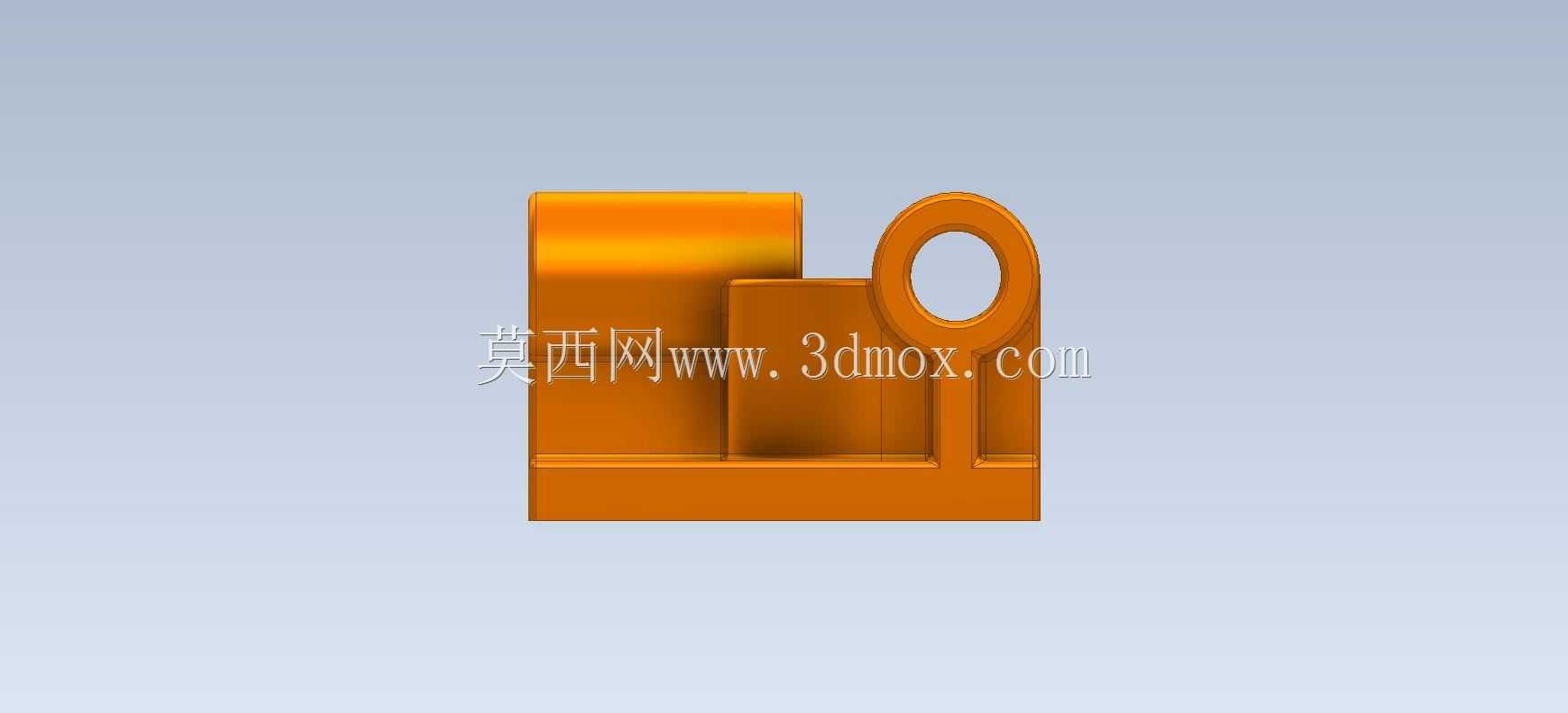

　　从实际功能特性来看，该支架采用一体式铸造成型的基体结构，底部为带安装孔的方形安装法兰，法兰面设置两个定位销孔与两个螺栓过孔，可直接通过内六角螺栓固定在设备安装基板上，安装时需保证法兰面与安装基面的平面度公差不超过0.02mm，避免支架安装倾斜导致丝杠同轴度偏差。支架上部设置两个同轴的轴承安装孔位，孔位内径适配常用的深沟球轴承或角接触轴承，可根据载荷等级选择匹配的轴承型号，两个孔位之间预留半圆型避让槽，用于容纳丝杠螺母座的往复运动空间，避免支架与运动部件发生运动干涉。

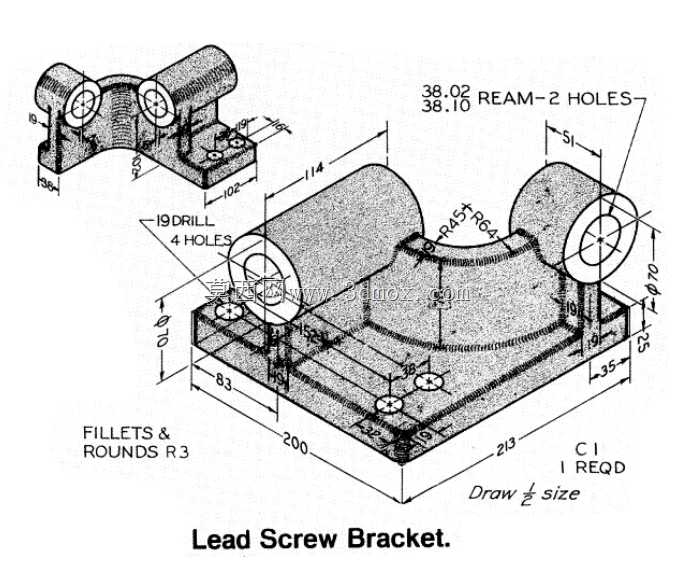

　　设计过程中优先考虑了安装调试的便捷性，两个轴承安装孔的同轴度公差控制在0.015mm以内，孔位端面与安装法兰面的垂直度公差不超过0.02mm，可保证丝杠安装后与直线导轨的平行度满足进给精度要求。支架的壁厚设置遵循等强度设计原则，轴承安装位的壁厚较法兰边缘增加2mm，用于承受丝杠传动时的径向载荷，法兰边缘做R3圆角过渡，减少应力集中问题，避免设备长期运行时出现根部开裂的情况。

　　从安装边界尺寸来看，该支架的底部法兰长宽尺寸适配常用的20系列、30系列铝型材安装间距，安装孔的中心距与标准型材的槽位间距匹配，无需额外加工转接板即可直接固定在型材框架上。支架整体高度控制在较低范围，可降低传动单元的整体重心，提升设备运行时的稳定性，上部轴承孔的中心高与常规丝杠支撑端的尺寸匹配，可直接替换同规格的标准丝杠支撑座使用，降低设计选型的适配成本。

　　在实际应用场景中，这类支架多用于载荷不超过500N的直线传动场合，比如小型点胶设备的X轴进给支撑、3D打印设备的Z轴丝杠定位、工装夹具的手动调节位移机构等，相比分体式支撑结构，一体式结构的装配累积误差更小，安装调试时无需反复调整两个支撑座的同轴度，仅需一次装夹即可完成定位，能够大幅缩短设备的装配周期。设计时还考虑了加工工艺性，支架的所有外棱角均做倒角处理，安装孔位设置沉头槽，螺栓安装后头部不会突出法兰面，避免与周边部件发生刮擦，轴承安装孔的端部设置卡簧槽，可通过孔用卡簧实现轴承的轴向定位，无需额外设计压盖结构，进一步简化了零件的加工与装配流程。
