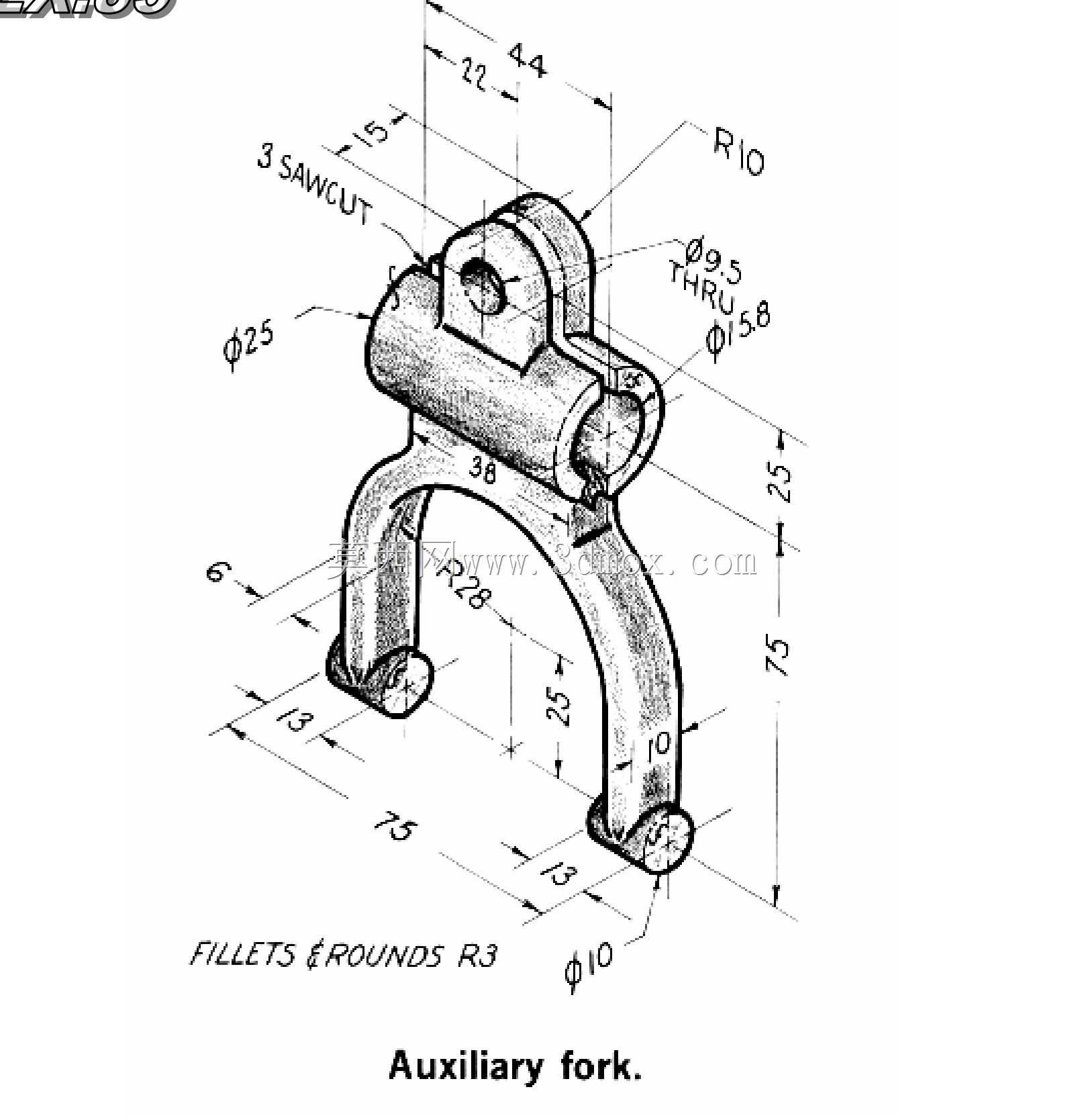

辅助叉结构件三维建模练习作品

　　该辅助叉类结构件属于机械传动与支撑系统中的常见连接件，在轻工自动化生产线、小型物料移栽设备、工装夹具定位机构中有着广泛的应用场景，主要承担部件铰接支撑、往复动作导向、载荷分流传递的核心作用。从实际设备用途来看，这类叉形件常作为气动执行元件末端的联动构件，或是手动工装的夹紧受力臂，工作过程中需要承受周期性的摆转载荷与径向支撑力，因此结构设计阶段需要重点兼顾刚性与轻量化的平衡，避免动作过程中出现结构形变导致的定位精度偏差。

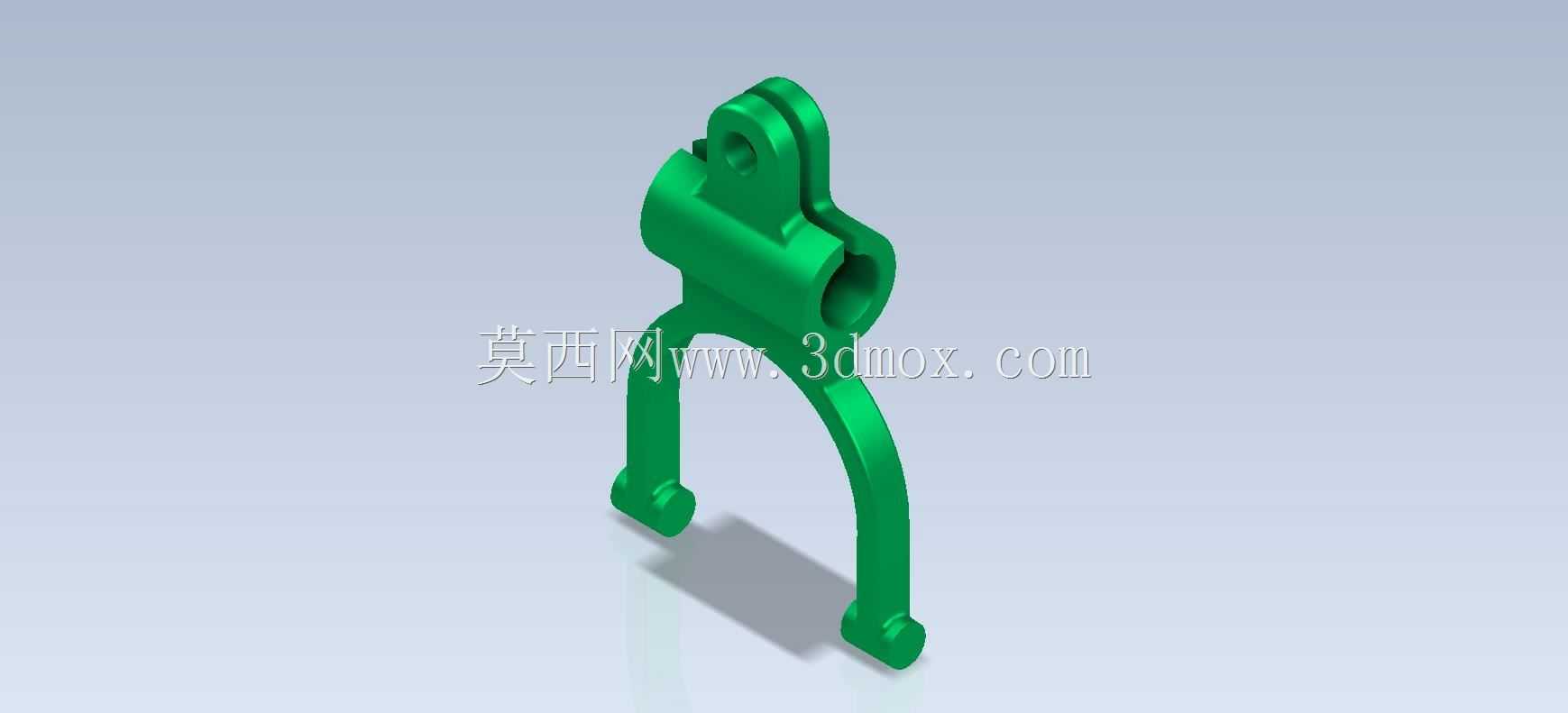

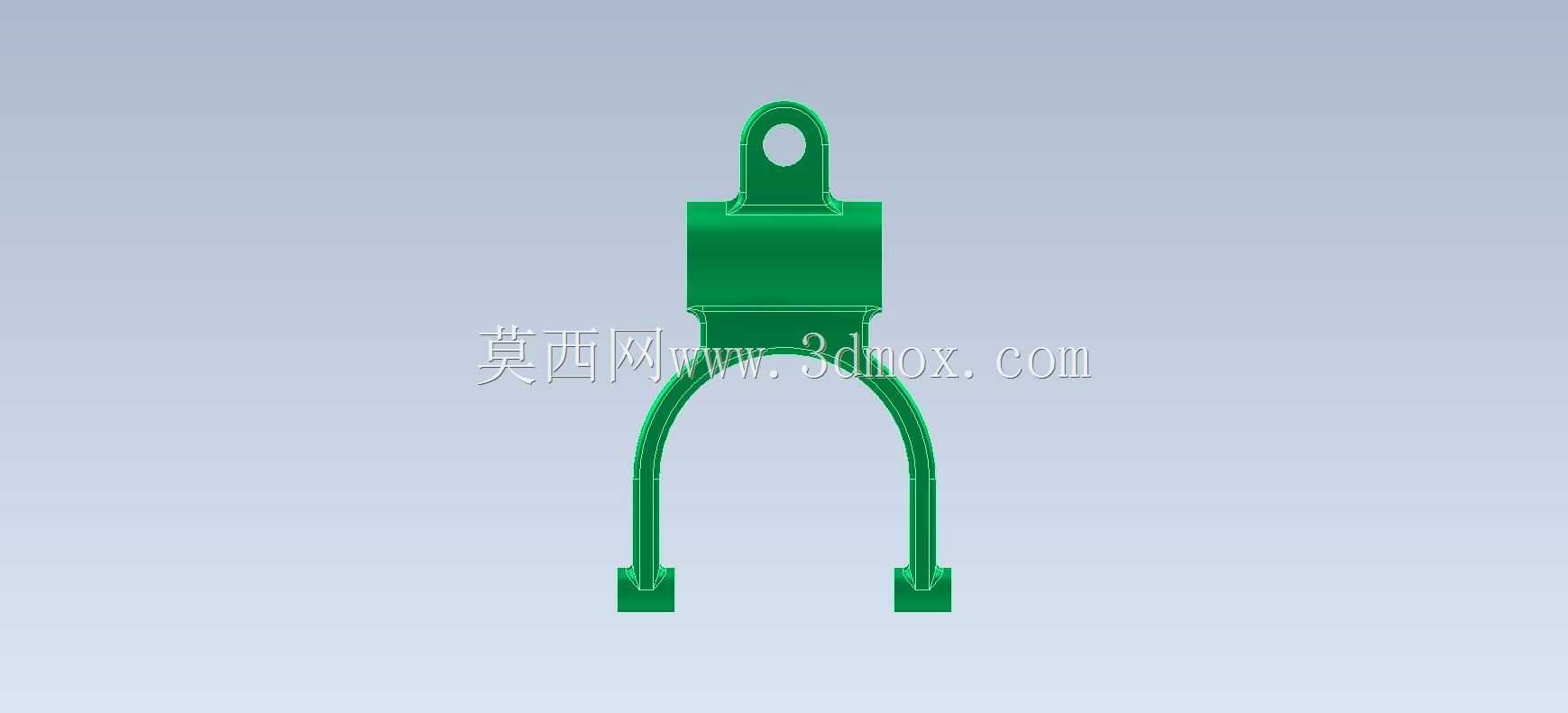

　　从产品功能特性层面分析，该构件上部设置同轴铰接孔位，用于与固定销轴配合实现摆转自由度约束，孔位内侧预留的环形凸台结构，一方面可以增加孔壁的接触受力面积，降低销轴转动过程中的接触面压，减少长期磨损带来的间隙超差问题，另一方面凸台结构可以在装配时为配套的轴套、挡圈类标准件预留安装空间，避免装配干涉。下部两个对称分布的叉臂采用弧形过渡的变截面设计，从上部铰接座位置向下逐步收窄，末端设置圆柱形定位端头，这种设计既可以保证叉臂在开合摆转过程中具备足够的抗形变能力，又能通过弧形轮廓规避动作路径上的周边构件干涉，末端的圆柱端头可以直接插入配套的联动滑块或是工装压头的定位孔内，实现动作的传递。

　　在设计思路的落地过程中，首先需要明确构件的安装边界条件：上部铰接孔的中心距需要与安装基座的销轴孔位完全匹配，孔位的公差带选取需要兼顾转动灵活性与装配精度，通常采用基孔制间隙配合，满足日常无润滑条件下的长期摆转需求。两个叉臂的开档尺寸需要根据配套联动部件的宽度确定，保证摆转过程中叉臂内壁与联动部件侧面预留0.2-0.5mm的安全间隙，避免运动过程中出现剐蹭卡滞。叉臂末端圆柱端头的同轴度需要控制在0.05mm以内，保证插入配套定位孔后不会出现偏载受力，延长构件的使用寿命。

　　外形尺寸的设定需要结合实际安装空间进行校核，上部铰接座的整体厚度需要匹配安装基座的槽宽，保证装配后构件不会出现轴向窜动；叉臂的弧形轮廓曲率需要根据最大摆角进行运动仿真验证，确保在全行程动作范围内，构件外轮廓与周边固定件的最小安全距离不小于3mm，避免设备运行过程中出现碰撞干涉。构件的壁厚设计采用等强度原则，铰接座位置因为应力集中系数较高，壁厚设置相对较大，叉臂位置根据弯矩分布逐步调整壁厚，在保证整体结构强度满足额定载荷1.5倍安全系数的前提下，尽可能减少材料用量，降低构件自身重量，提升动作响应速度。

　　从建模练习的角度来看，这类叉形构件非常适合初学者掌握基础的特征建模逻辑：首先通过拉伸特征构建上部铰接座的主体轮廓，再通过旋转切除或是拉伸切除完成铰接孔与凸台结构的制作，叉臂部分可以通过扫描特征沿着预先绘制的3D草图路径生成主体，再通过圆角特征处理所有的棱角过渡位置，最后通过镜像特征完成对称结构的制作，整个建模过程可以帮助练习者熟练掌握草图约束、特征布尔运算、几何公差校验的基础操作，理解结构设计中强度、干涉、装配工艺之间的关联逻辑，为后续复杂机械构件的设计打下扎实的基础。在实际生产应用中，这类构件通常采用铝合金压铸或是工程塑料注塑成型，部分重载场景下会采用45号钢铣削加工后做表面发黑处理，不同材质的选取会对应调整壁厚与圆角参数，满足不同工况下的使用需求。
