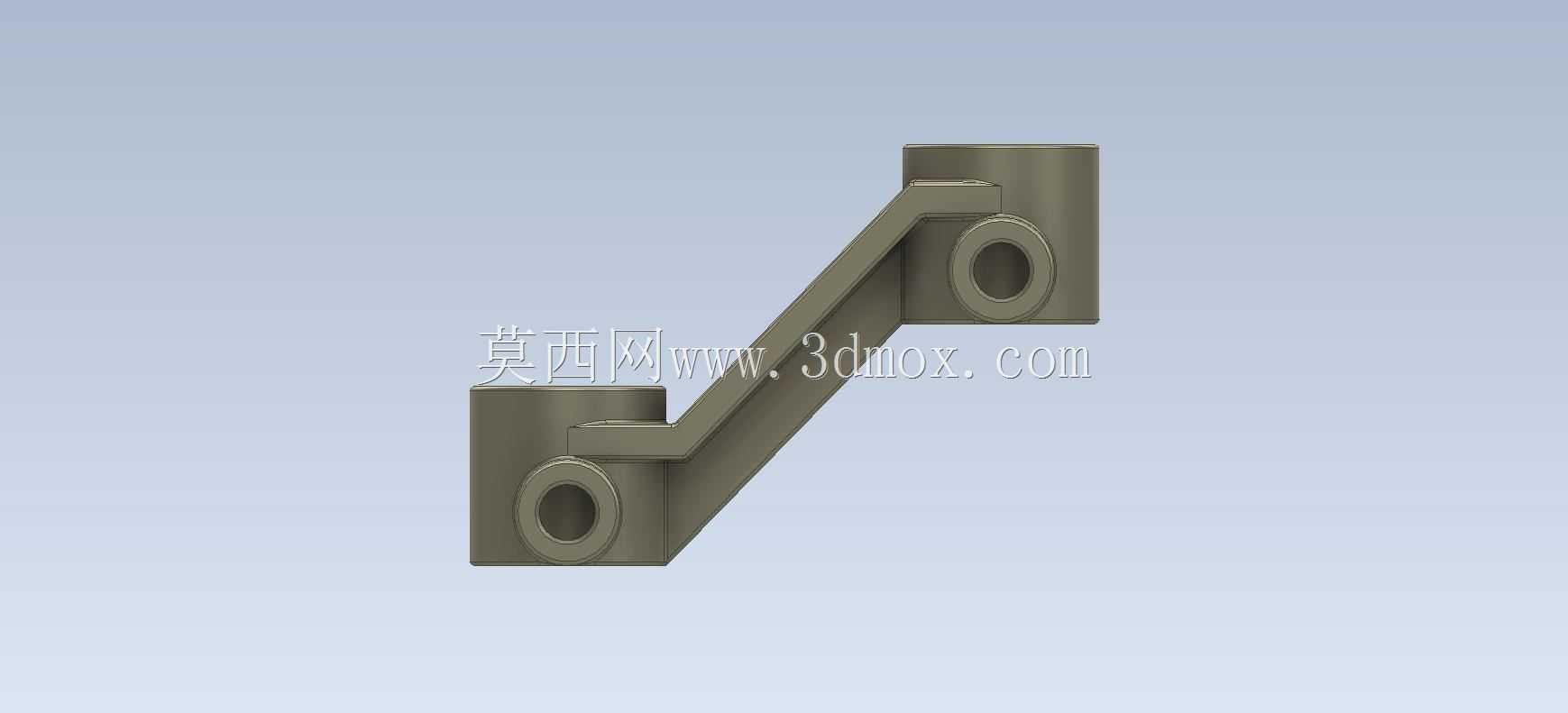

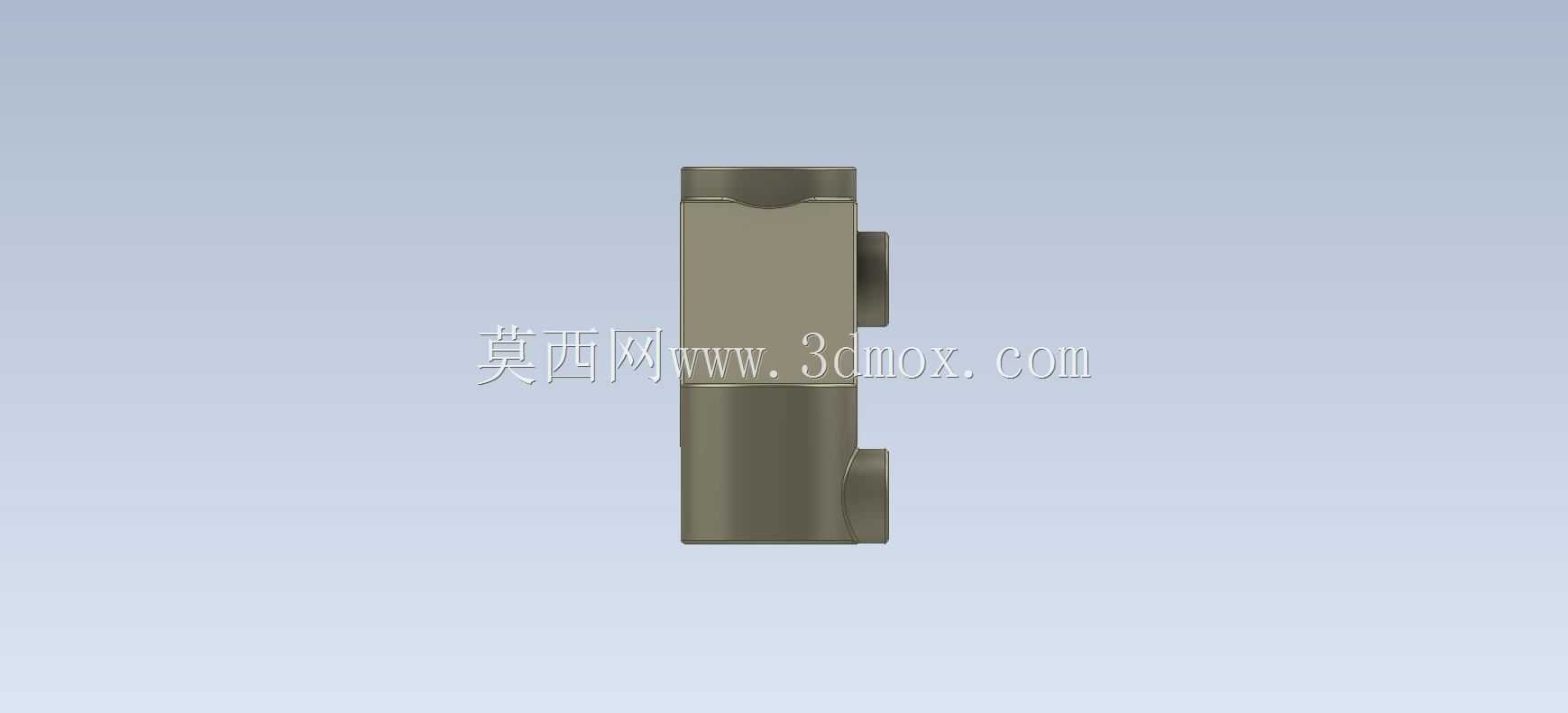

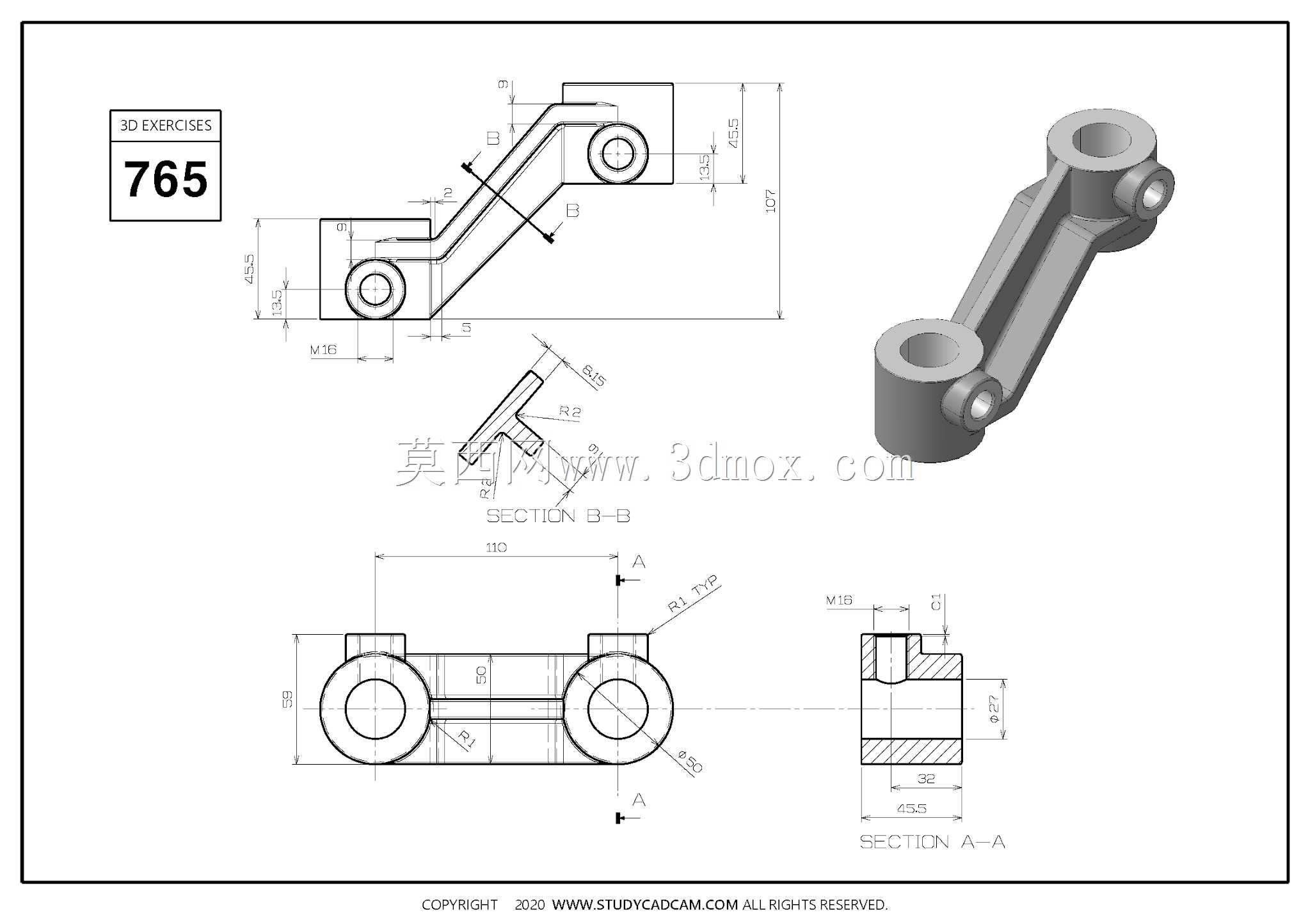

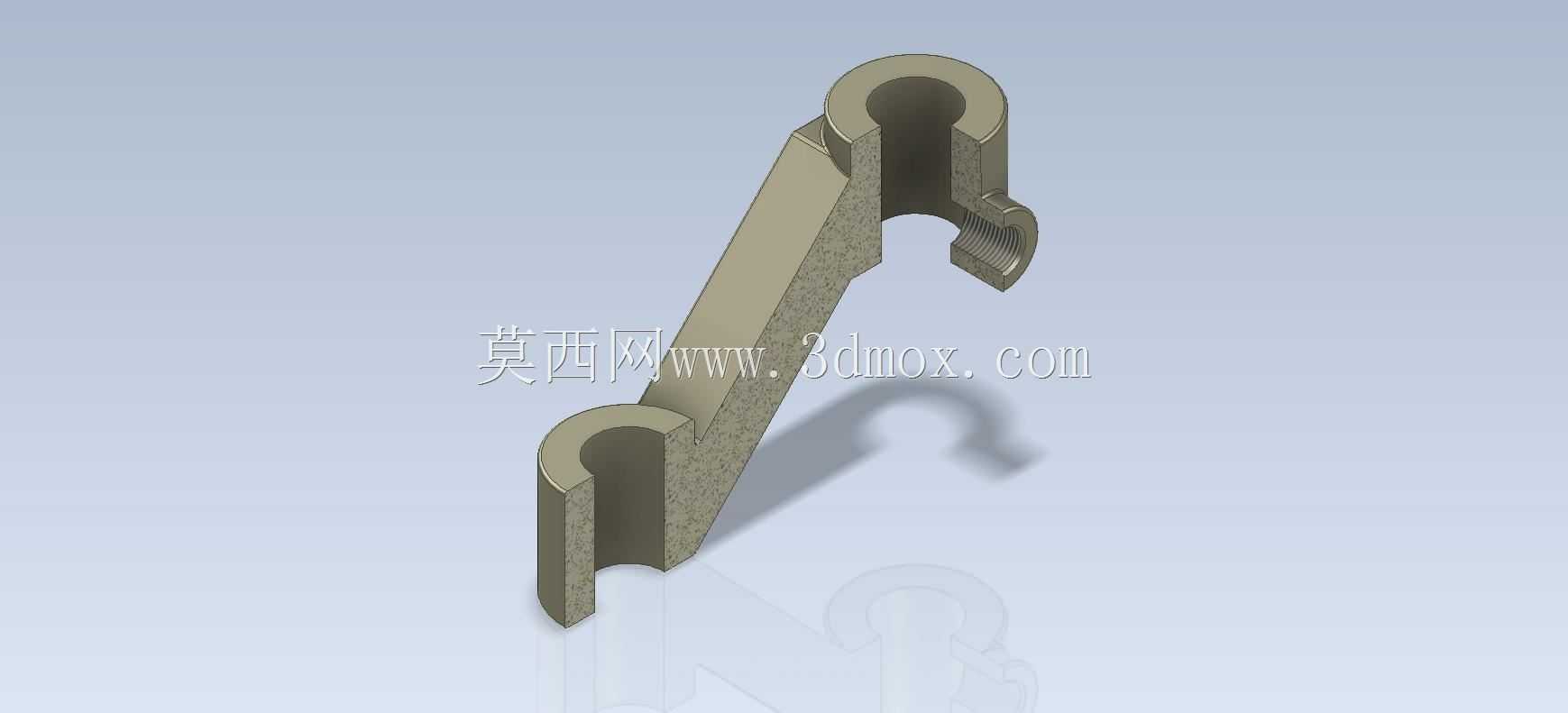

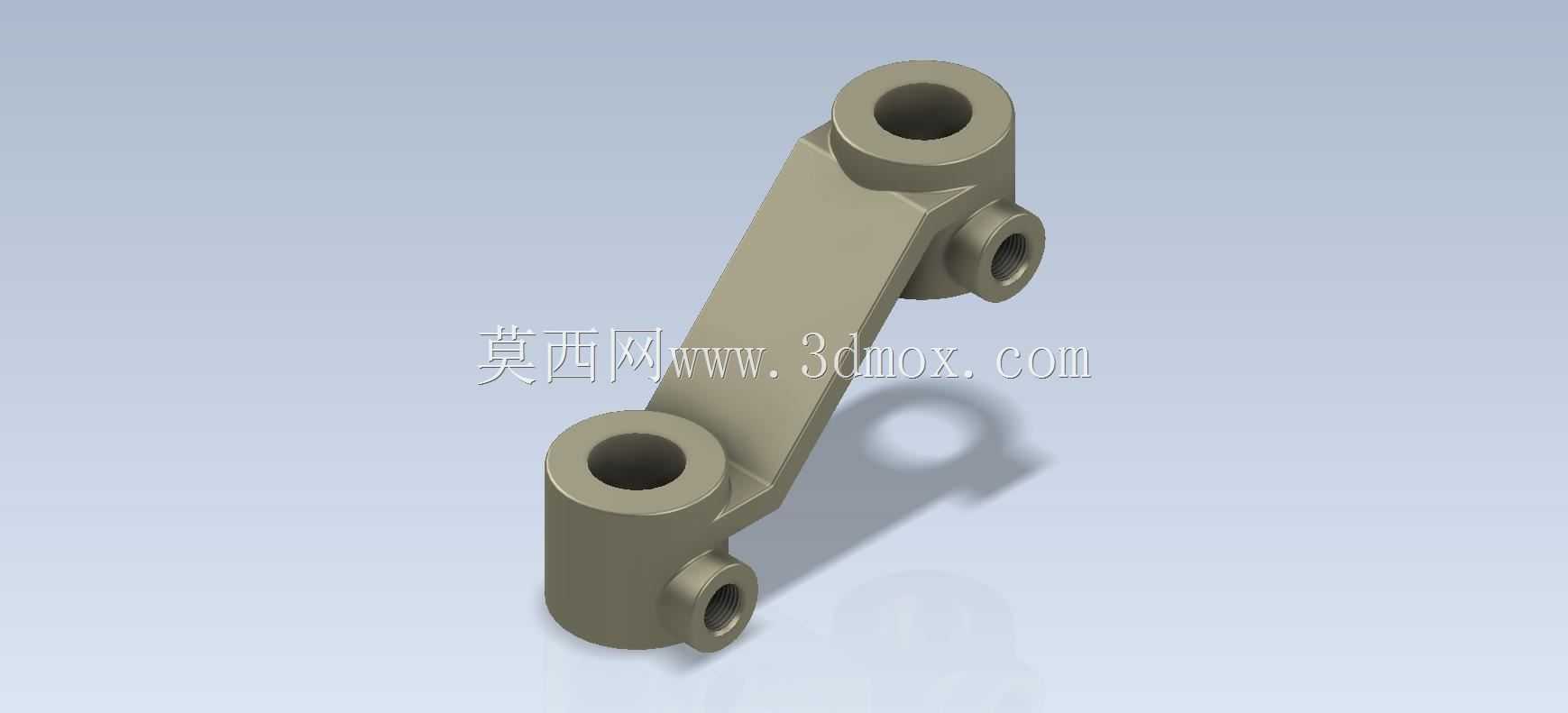

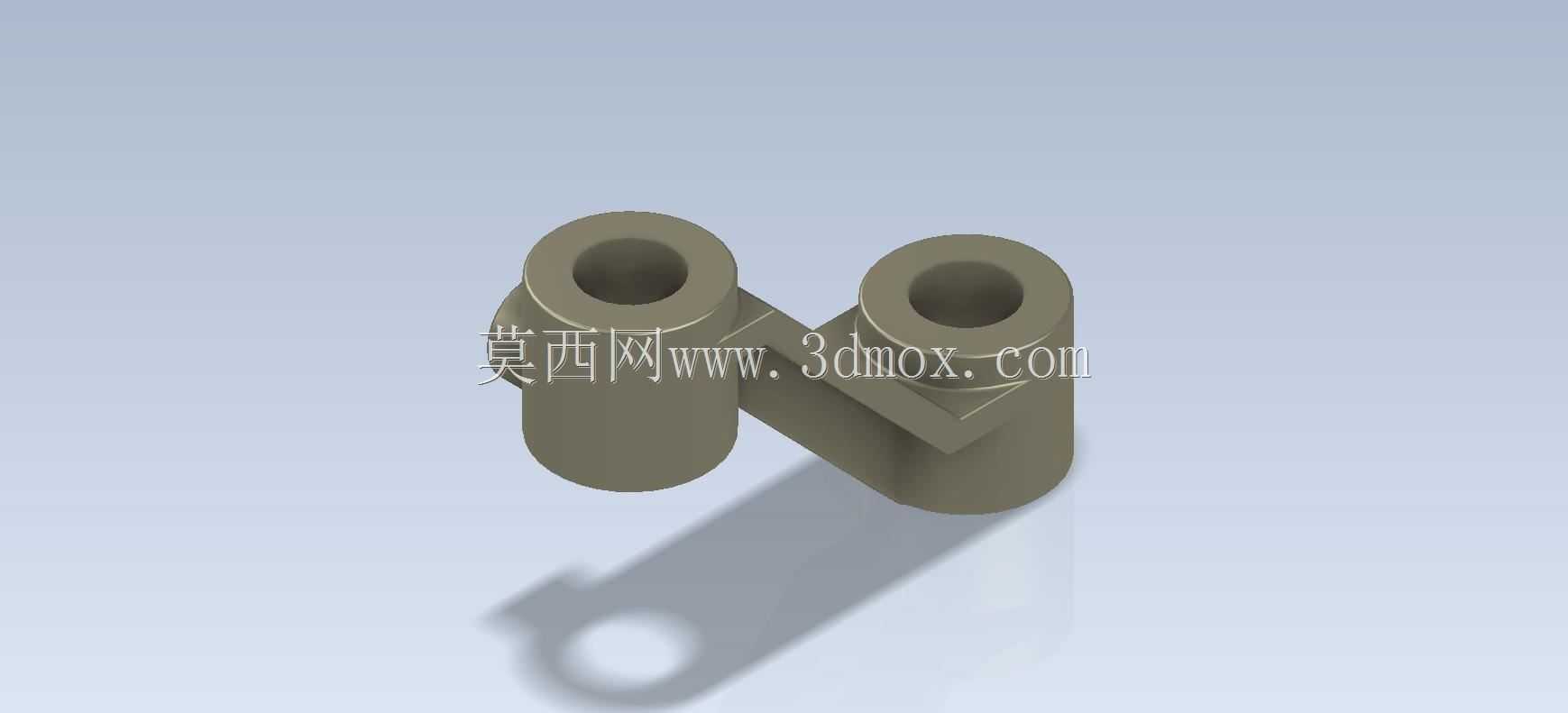

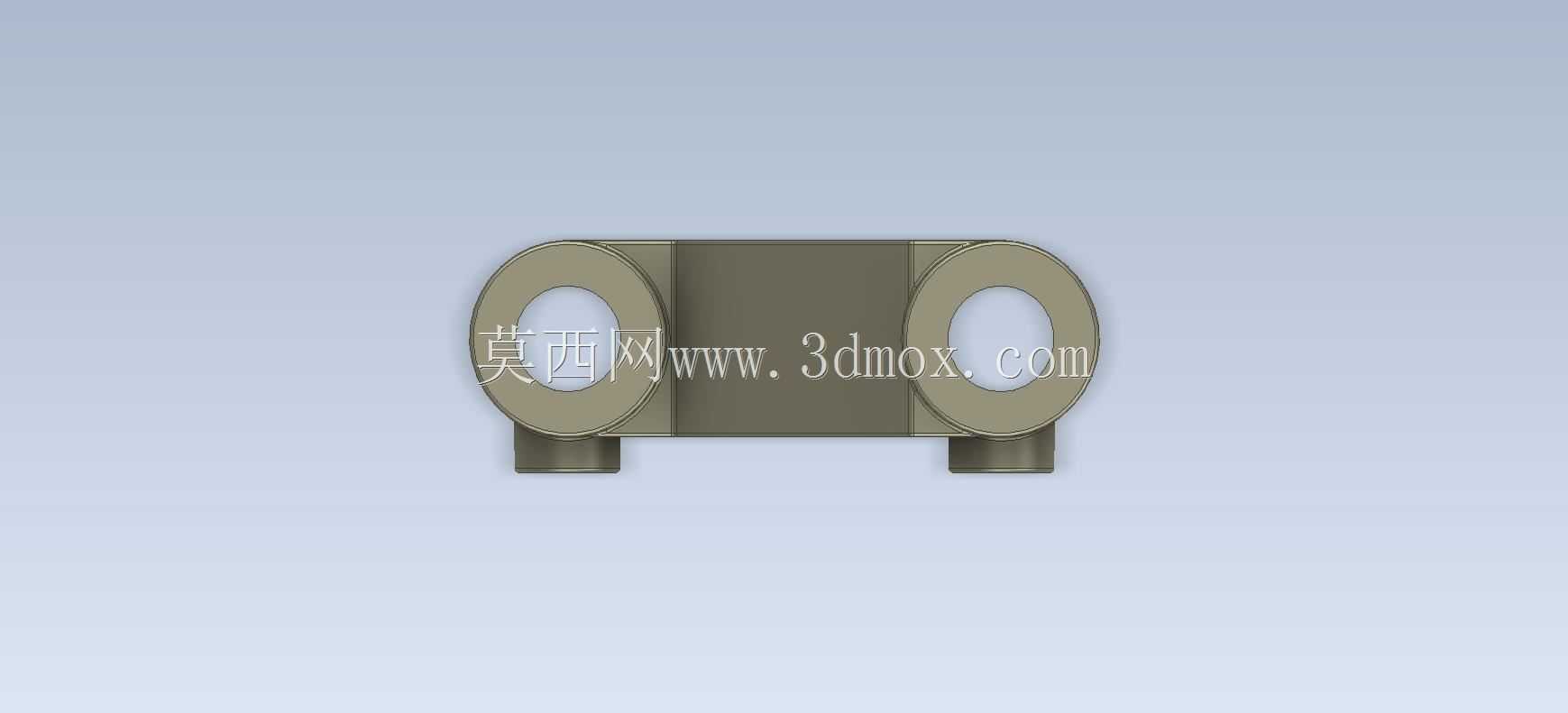

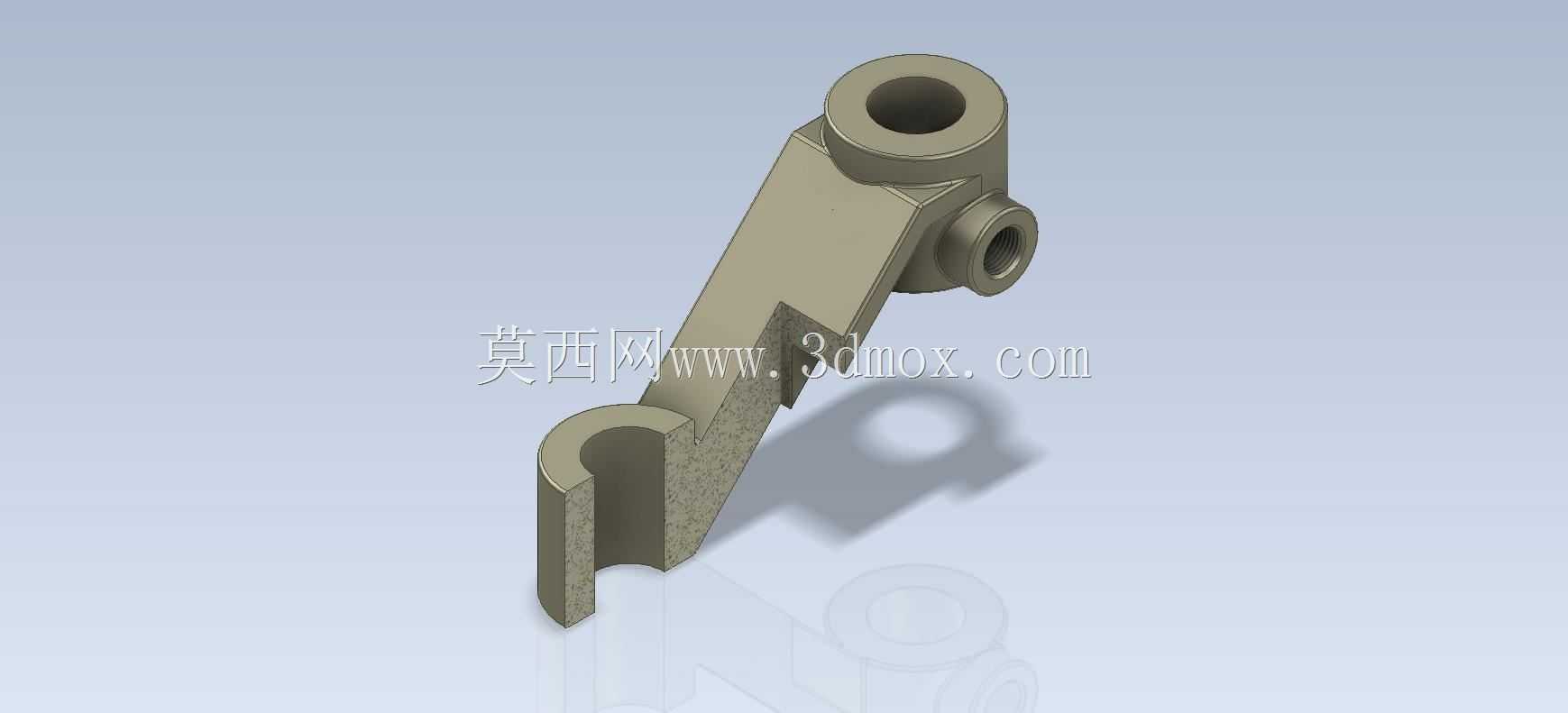

这类斜置双铰接臂构件,在轻工自动化输送线、小型专用工装夹具、包装设备的间歇进给机构中应用十分广泛,核心作用是在两个存在空间夹角的铰接点位之间传递定行程的往复摆动力,不会像直连杆那样在布局紧凑的设备内部与周边走线、护板或者其他运动构件发生运动干涉。从结构细节来看,构件主体采用变截面斜置筋梁结构,两端分别设置两组同轴度要求极高的铰接孔组:上端为单一大直径通孔,孔端做了加厚凸台处理,用来匹配大规格的铰接销轴,承担机构运动过程中的主要拉压载荷;下端除了同轴线的主铰接孔之外,还在侧方延伸出一个小直径的垂直通孔,用来安装限位顶丝或者辅助驱动拨杆,满足多动作联动的机构需求。设计阶段首先要敲定的是两端主铰接孔的中心距,
这个尺寸直接决定了机构摆臂的行程范围,一旦中心距出现偏差,整套连杆机构就会出现卡滞、行程不到位甚至驱动端过载的问题;其次要核算斜臂的截面厚度,根据机构传递的最大扭矩来调整壁厚,既要避免壁厚过大带来的整机重量冗余,也要防止壁厚不足在高频往复运动中出现臂体形变,导致铰接孔位偏移。安装边界方面,两端铰接孔的配合公差一般选取H7/g6的间隙配合,保证销轴转动顺畅无卡滞,同时孔的端面要做锪平处理,保证安装时铰接支座的端面与臂体端面完全贴合,不会出现偏载导致的销轴异常磨损;侧方的小直径辅助孔轴线与下端主孔轴线的垂直度公差要控制在0.02mm以内,避免安装拨杆后出现运动别劲的问题。实际建模过程中,要优先绘制两端铰接孔的中心轴线,
确认空间夹角符合机构运动仿真的轨迹要求后,再通过放样特征生成斜臂的主体结构,所有孔位的边缘都要做R0.5的圆角过渡,减少热处理和机加工过程中的应力集中点;臂体与两端凸台的衔接位置要做渐变圆弧过渡,不能出现直角接缝,避免长期受交变载荷时出现应力断裂。这类构件在实际设备运行中,运动频率通常在每分钟30-60次往复,属于中等载荷的传动零件,材质一般选用45号钢调质处理,表面做发黑防锈即可,部分有轻量化需求的设备也会选用6061铝合金硬质阳极氧化处理,降低运动惯量对驱动端的负载冲击。在装配环节,要注意臂体的安装方向,斜臂的凹面要朝向机构运动的避让侧,不能反向安装,否则会在摆臂运动到极限位置时与设备机架发生碰撞;铰接销轴装配时要涂抹少量锂基润滑脂,降低转动副的磨损,延长构件的使用寿命。
