双筒立板连接式机械练习构件结构

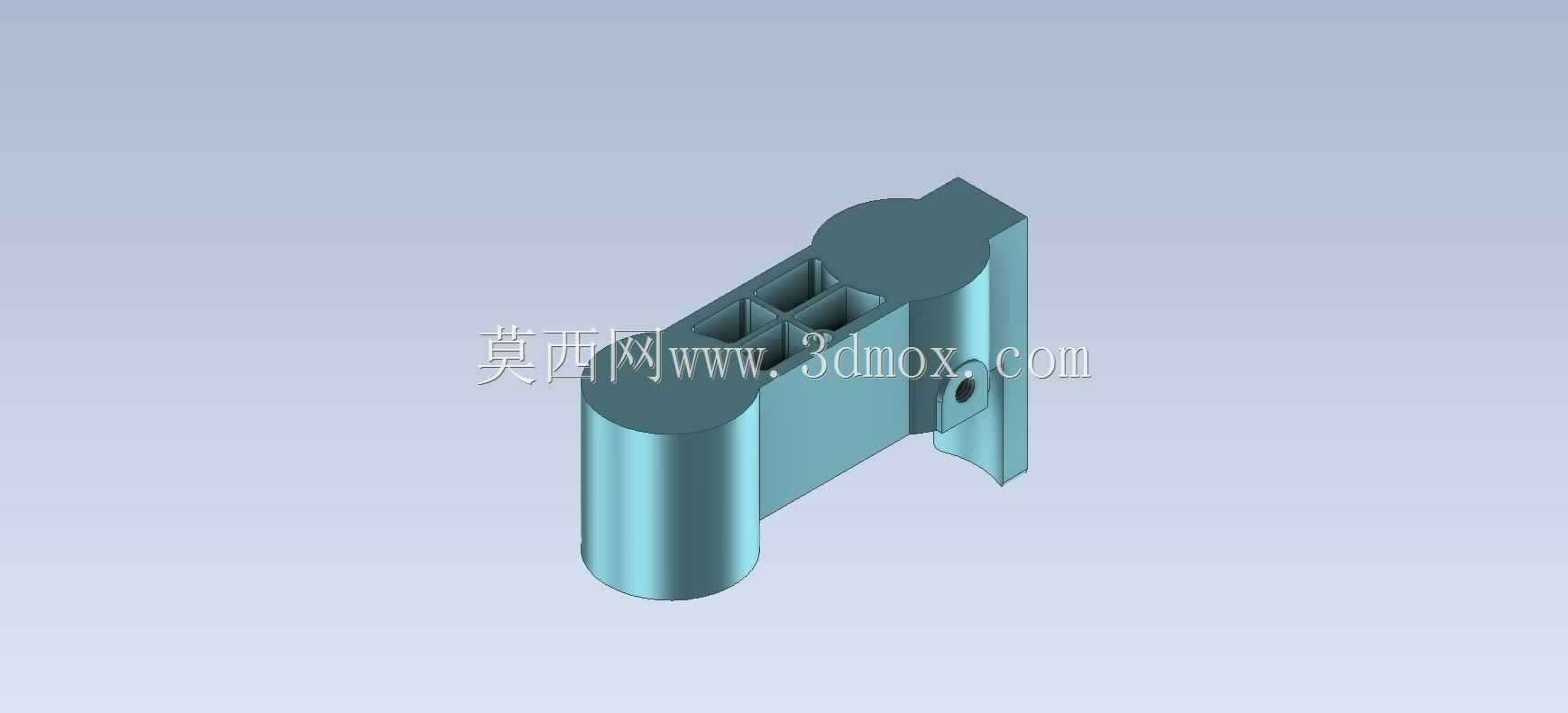

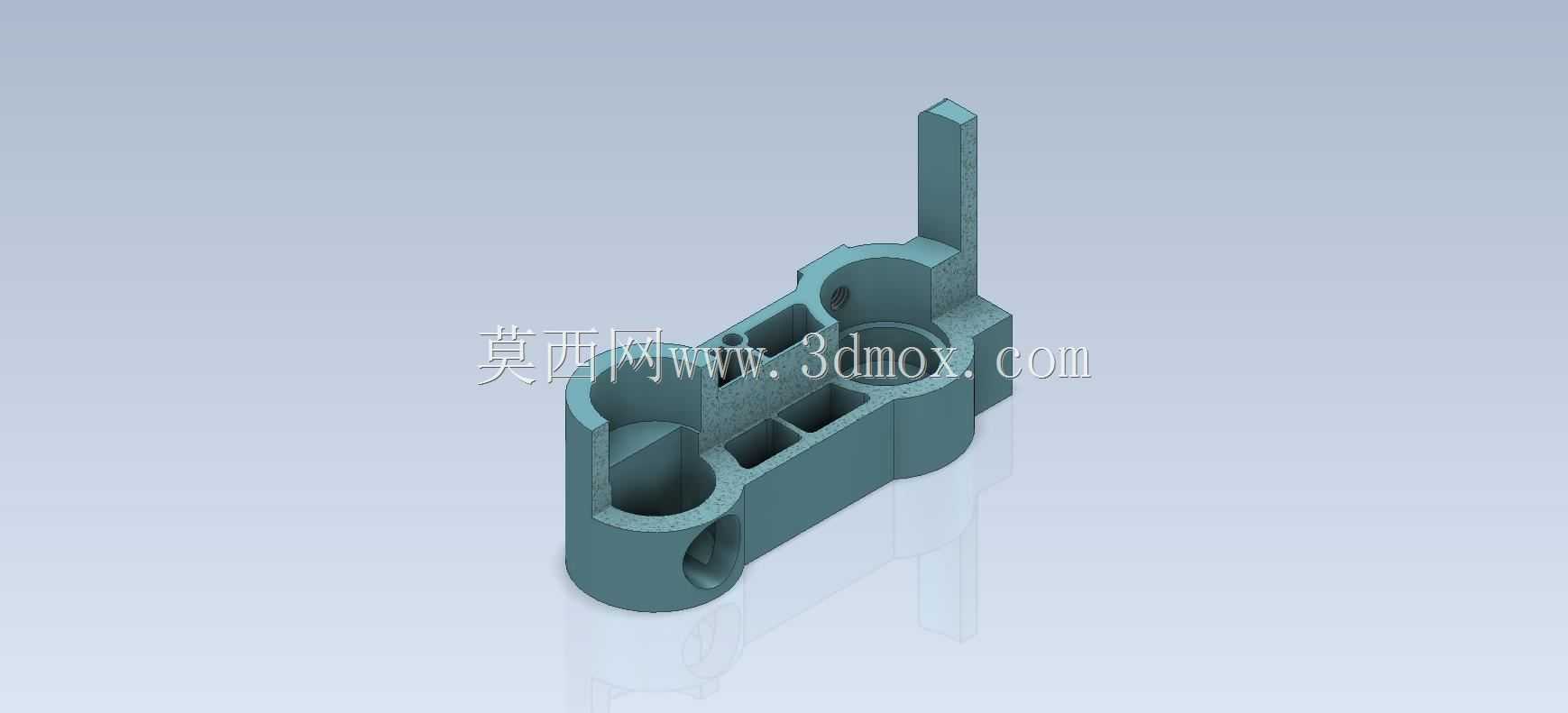

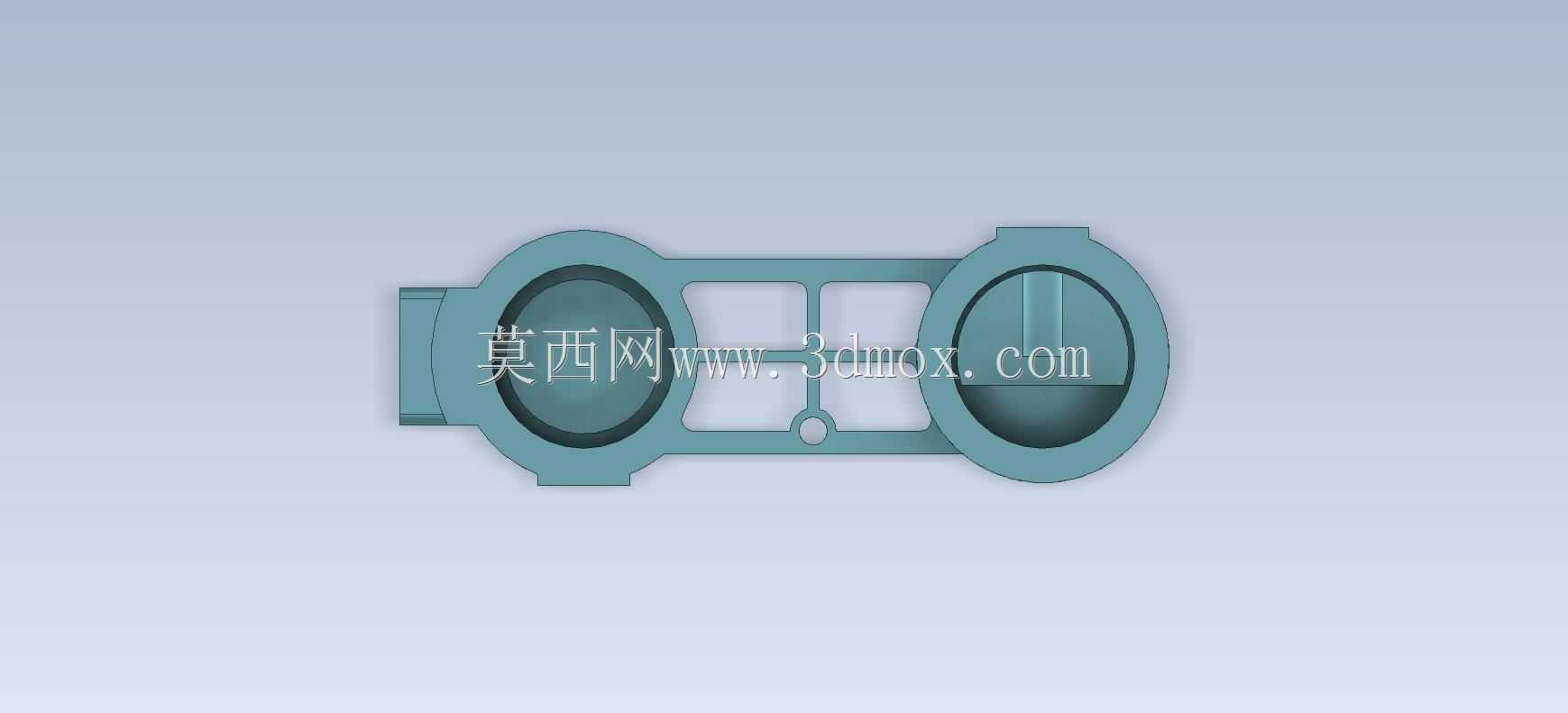

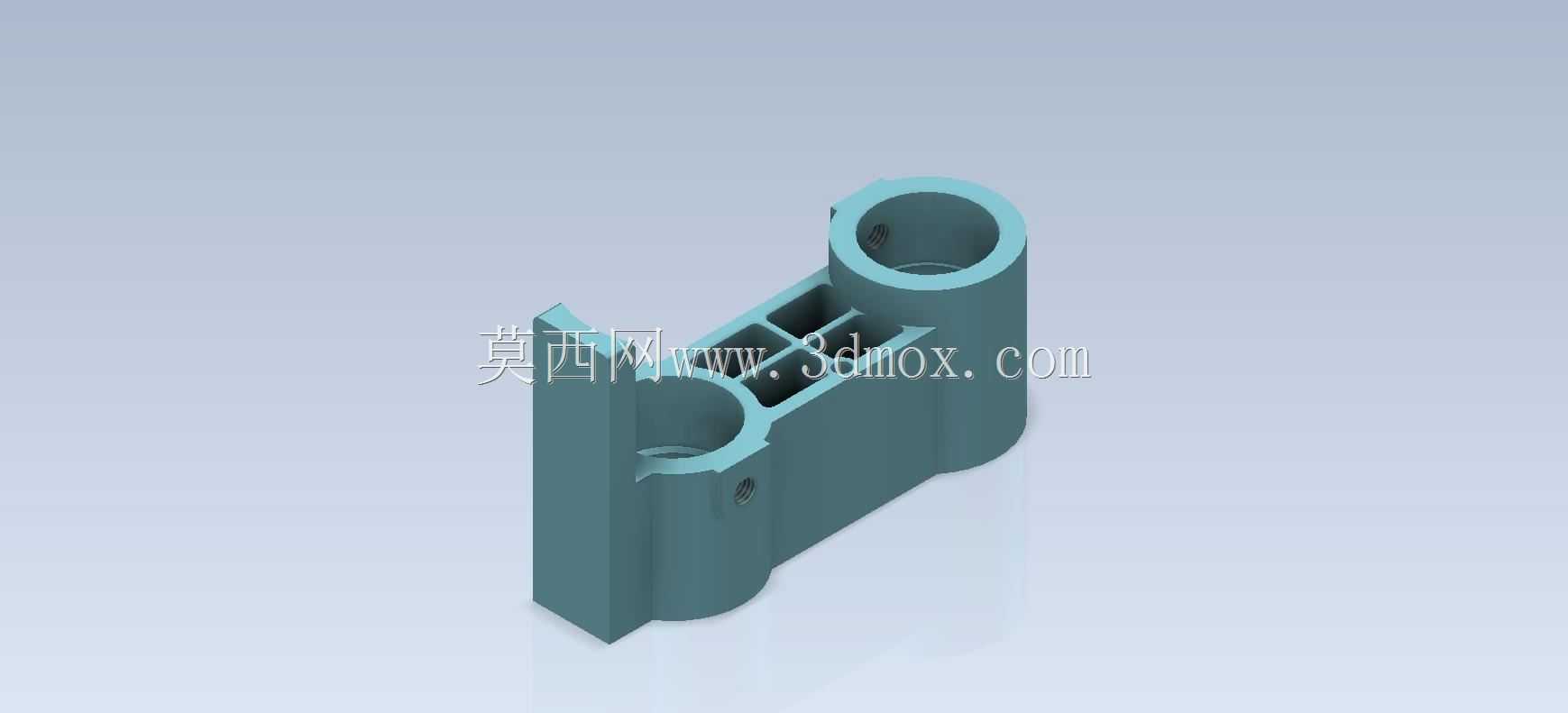

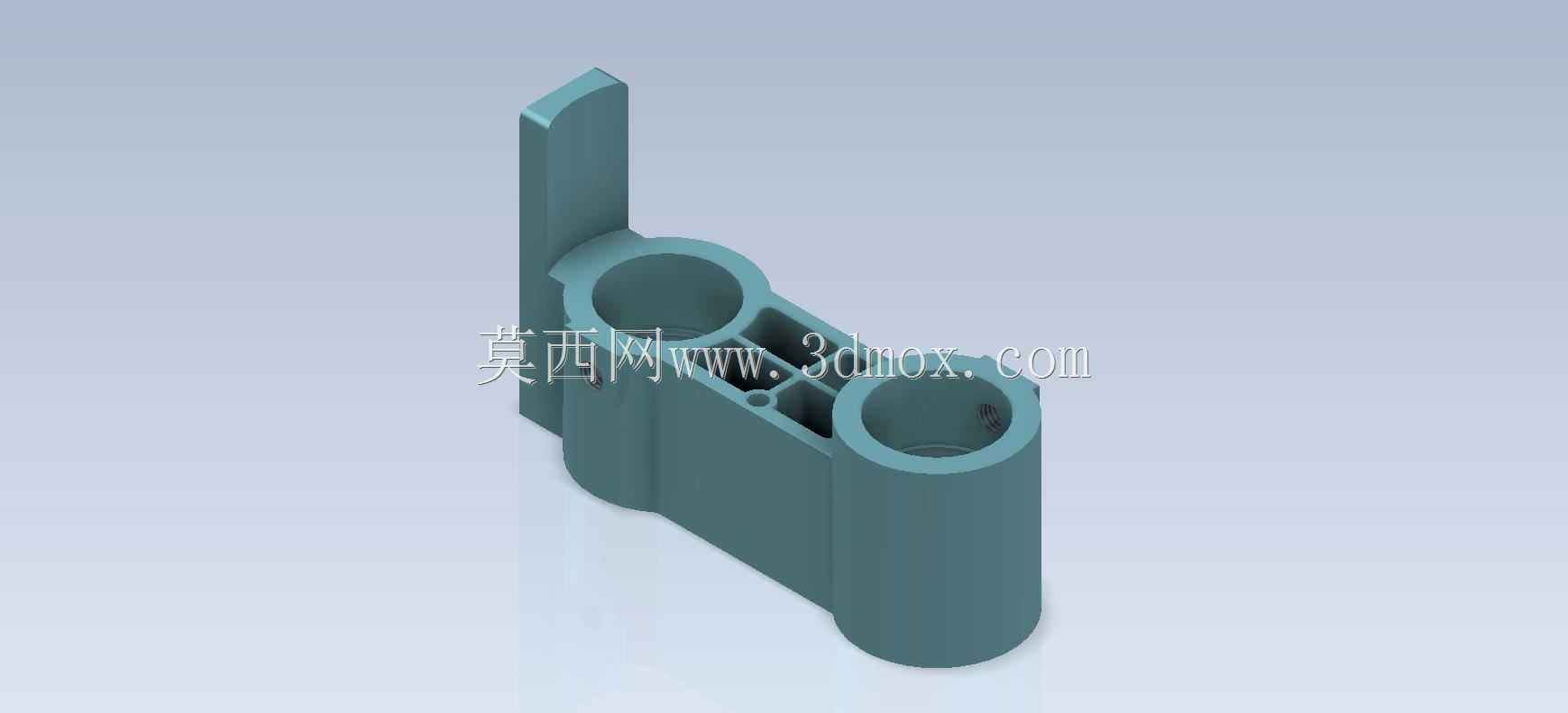

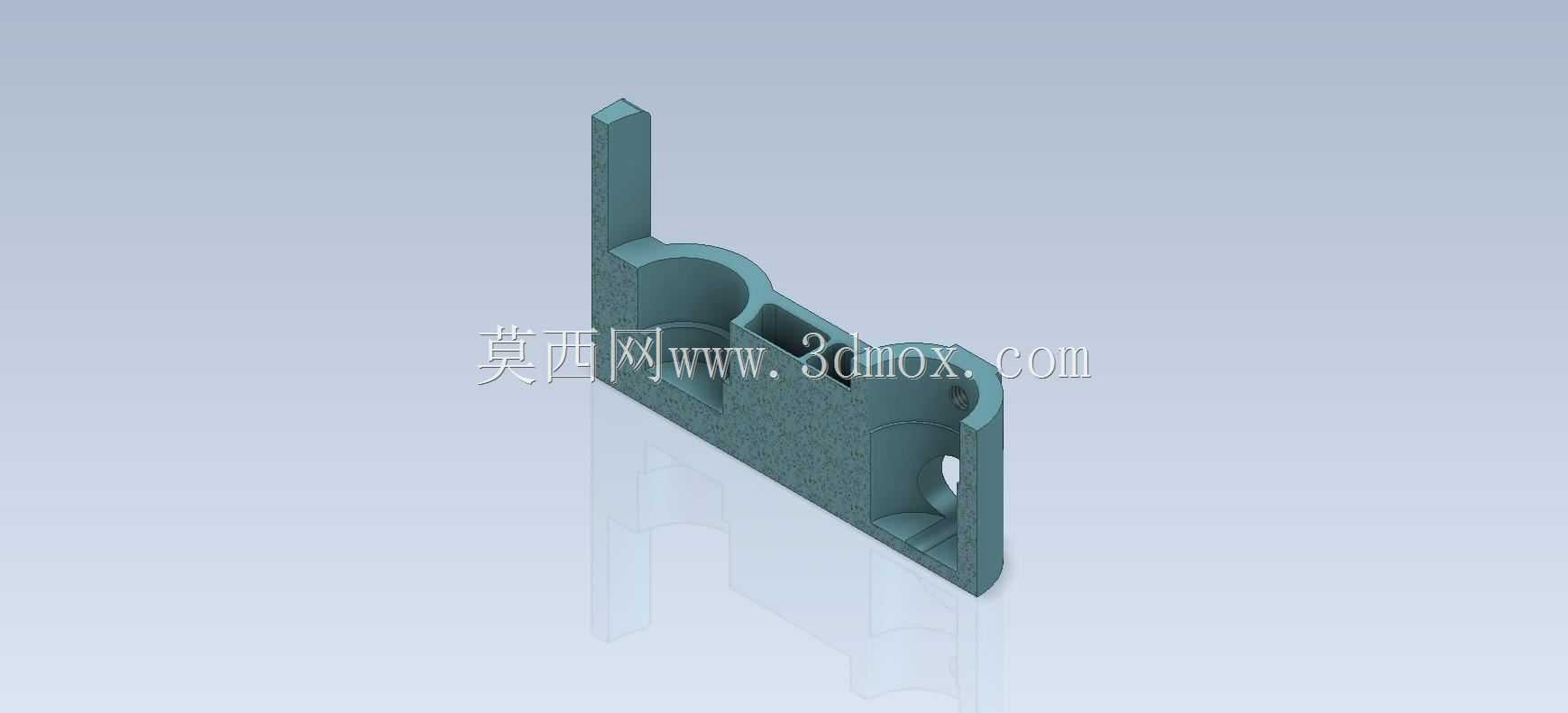

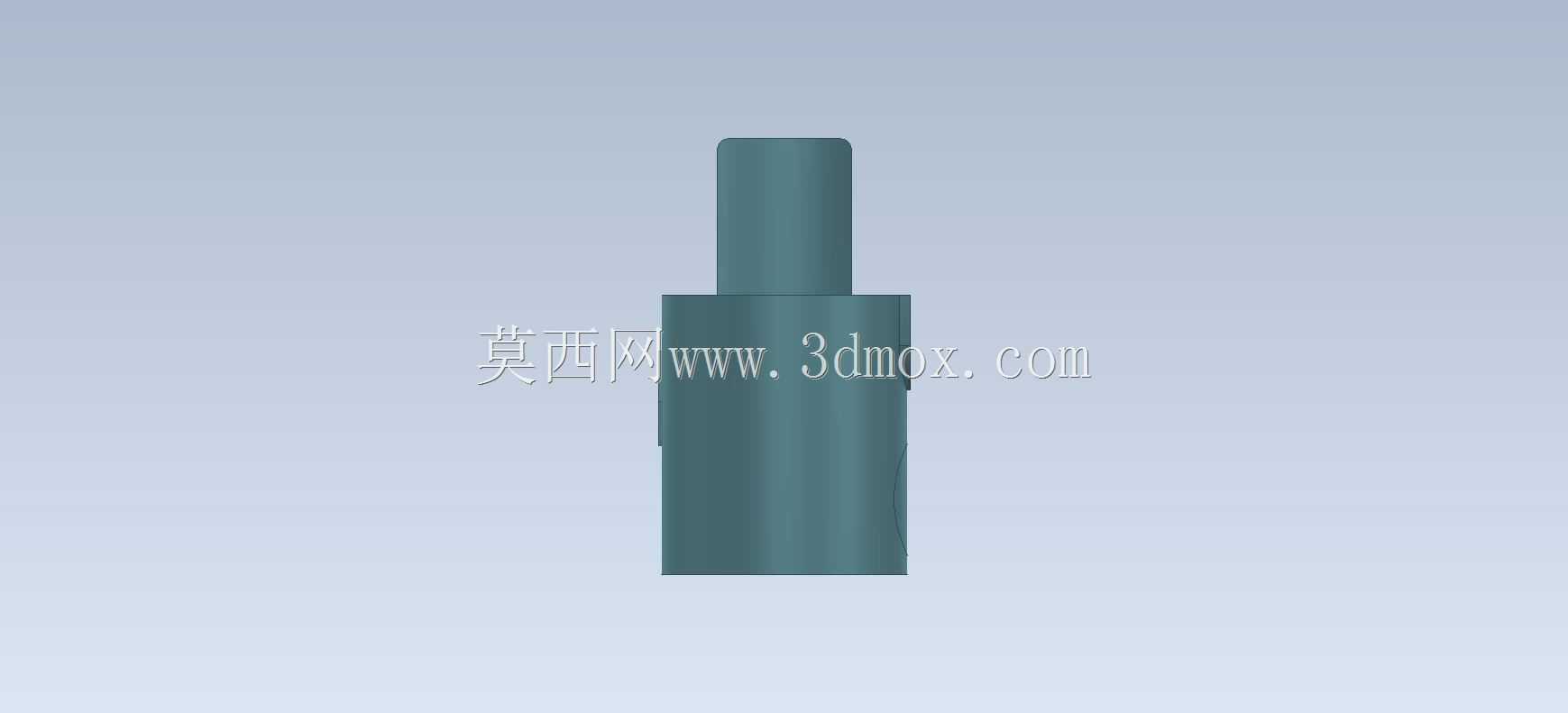

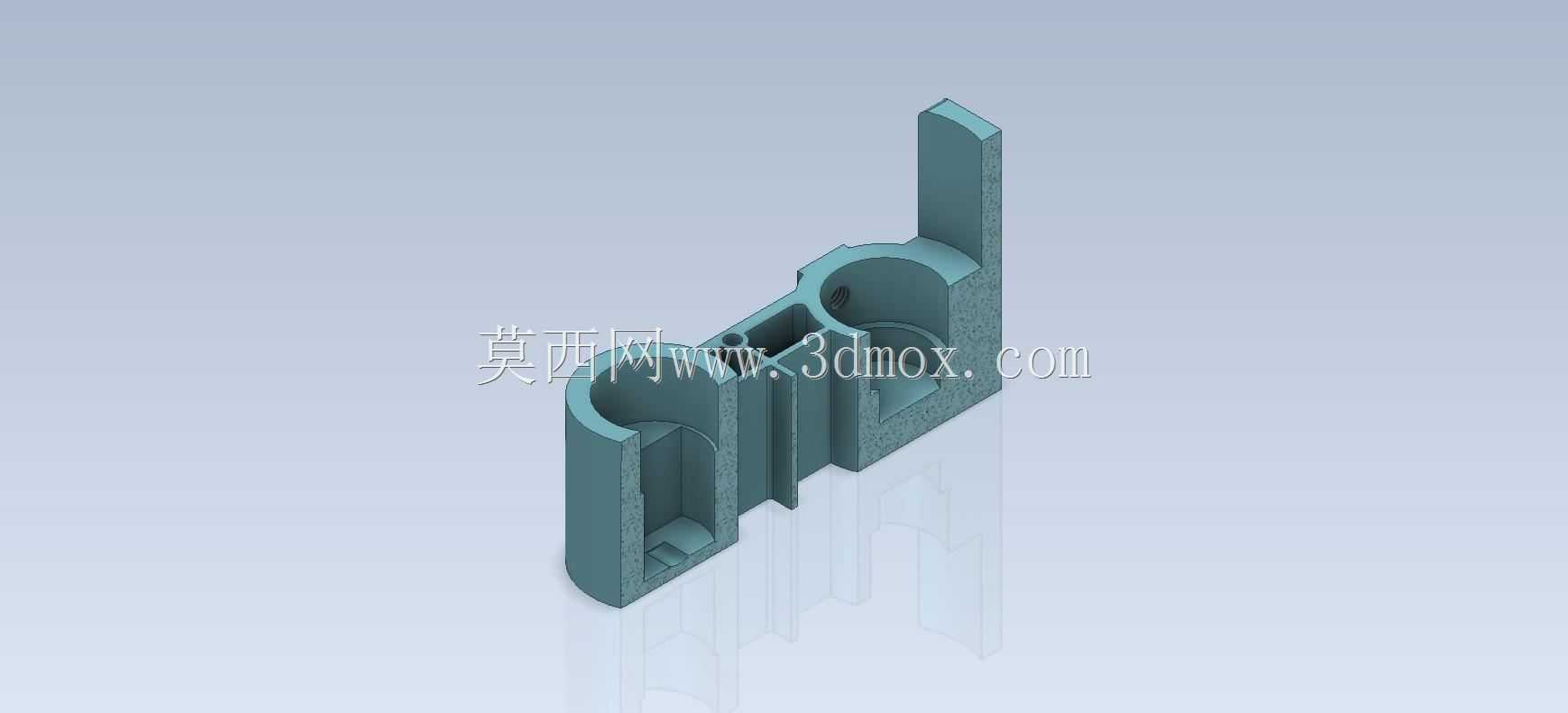

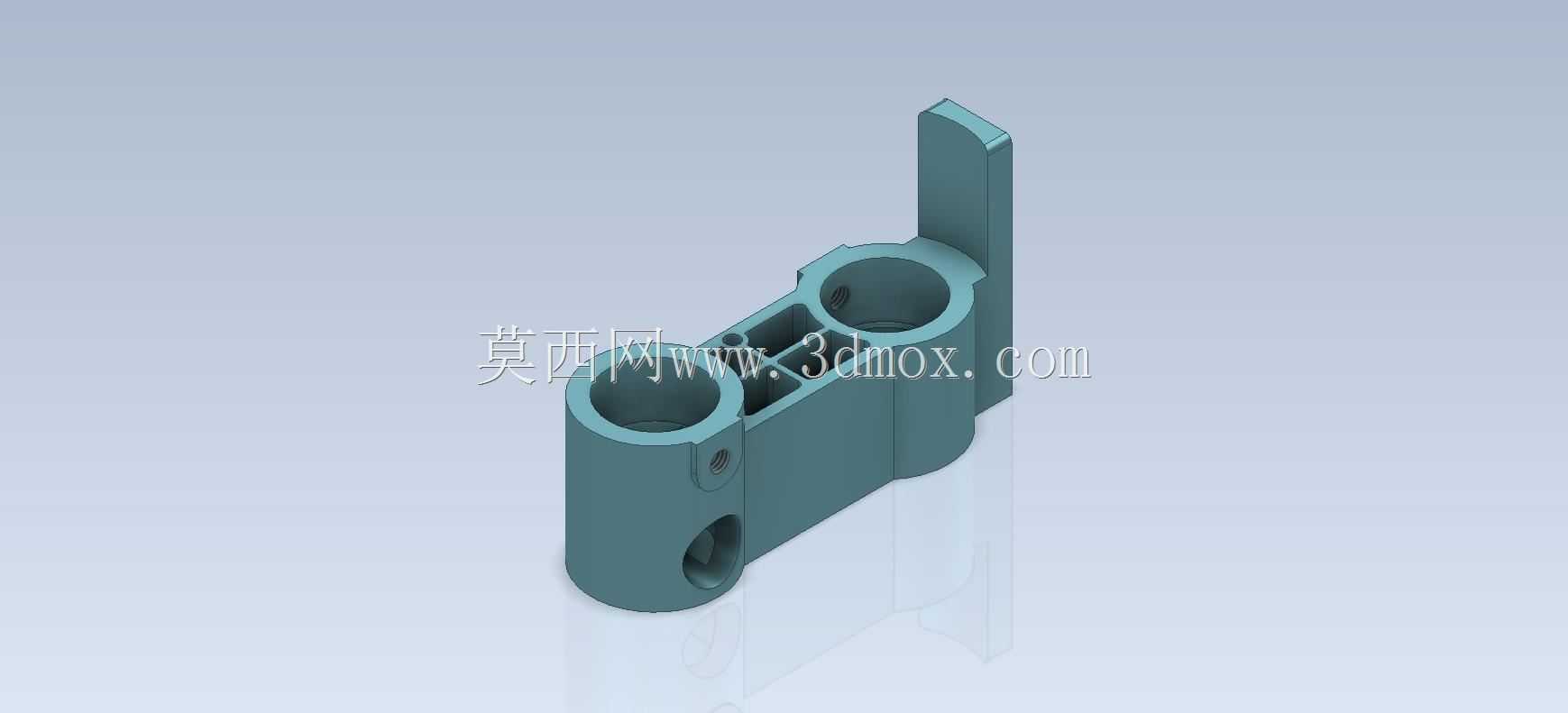

　　该构件属于机械基础练习类的通用连接结构件，从结构形态来看，主体由两个平行布置的竖向圆柱筒、连接两筒的横向基体以及单侧向上延伸的立板组成，这类结构常见于小型工装的定位连接模块、手动操作机构的支座部件，或是轻工设备里的连杆铰接基座，在实际生产场景中，多作为需要实现轴类零件穿装定位、同时附带侧向挡靠或拨杆功能的集成式连接件使用，无需额外拼接多个零件就能同时满足铰接安装、侧向限位的功能需求，能减少装配环节的零件数量，降低小型机构的装配累积误差。

　　从功能特性上看，两个竖向圆柱筒的内孔为光孔设计，可适配对应直径的销轴或光轴穿入，作为铰接转动的支撑位，孔壁厚度均匀，能够承受常规手动操作或轻载传动下的径向载荷，避免孔位受力变形导致的转动卡滞；连接两筒的横向基体做了等壁厚设计，内部设置有加强筋结构，在不额外增加整体重量的前提下，提升了两个筒位之间的连接刚性，避免两筒受侧向力时出现相对偏移；单侧延伸的立板为平直板状结构，边缘做了倒角处理，既可以作为手动操作时的拨动手柄接触面，也能作为机构行程的限位挡边，在机构运动到指定位置时，立板侧面与相邻固定件接触，实现行程限位，不需要额外加装独立的限位块。

　　设计思路上，该构件遵循了机械基础结构设计的等强度原则，所有壁厚保持均匀一致，避免注塑或机加工过程中出现壁厚不均导致的缩孔、应力集中问题；各转角位置均设置了工艺圆角，既能够消除加工时的应力集中点，提升零件的抗疲劳强度，也能去除锐边避免装配时划伤操作人员；立板与横向基体的连接位置做了圆弧过渡，增大了连接位置的受力截面积，避免立板受侧向推力时在根部出现断裂。从建模练习的角度来看，该结构涵盖了拉伸、切除、圆角、加强筋等常用的三维建模特征，适合初学者掌握基础特征的组合运用，理解实体建模中从基础草图到特征叠加的设计逻辑，同时也能通过该模型练习壁厚均匀性、工艺圆角等工程化设计要点，避免建模时出现不符合加工工艺的结构问题。

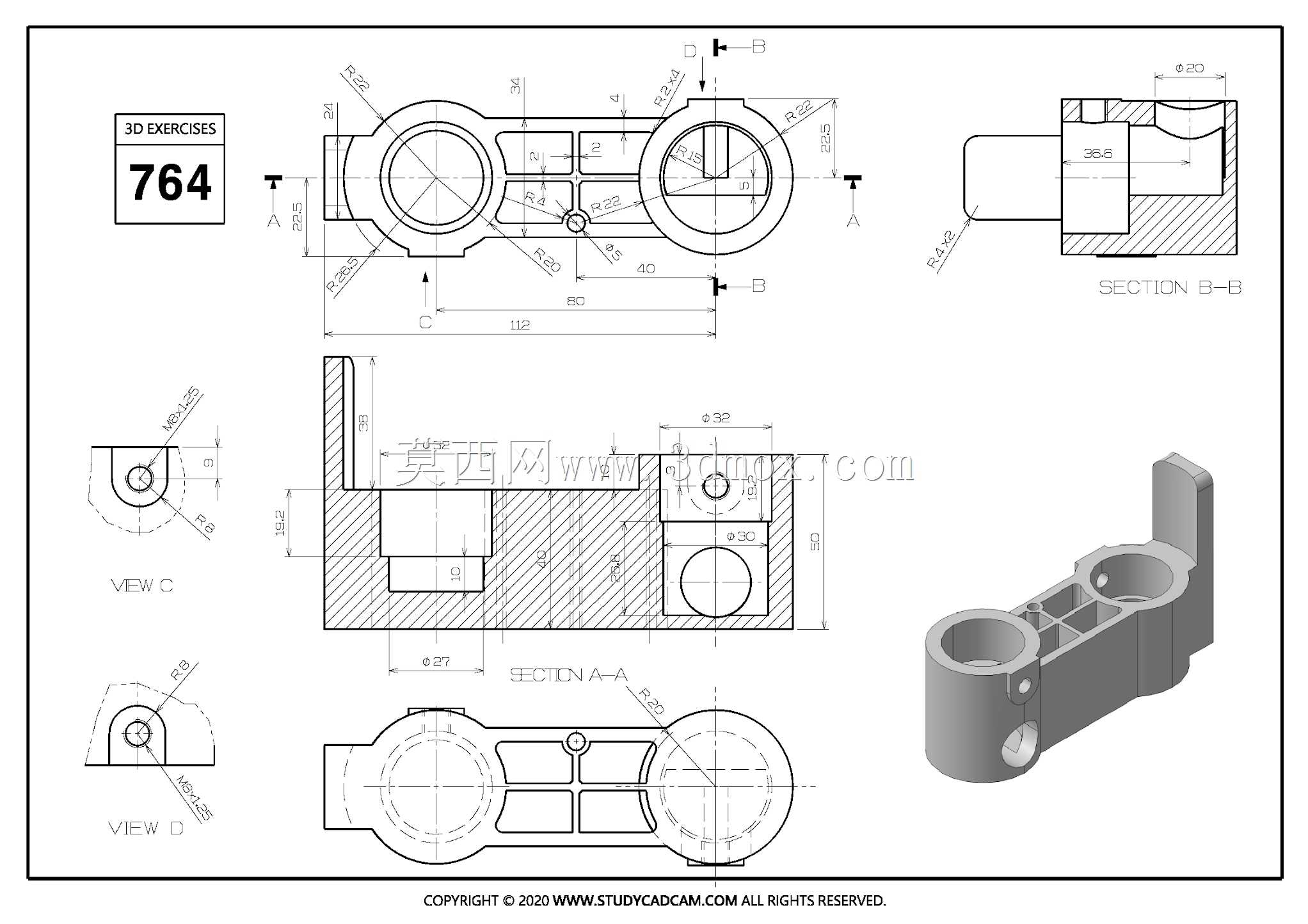

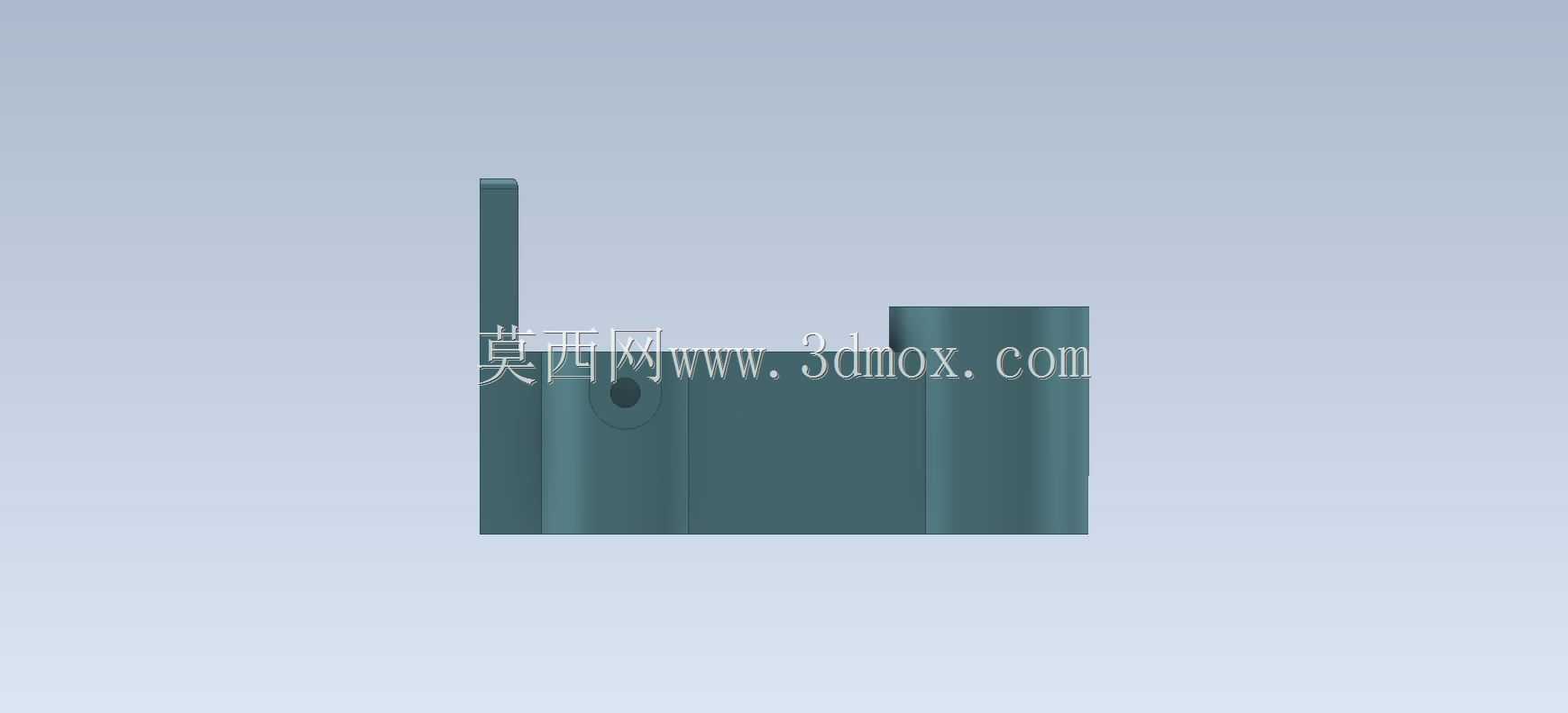

　　从安装边界来看，两个圆柱筒的同轴度、内孔与端面的垂直度是该零件的核心形位公差要求，安装时需保证穿入的销轴与两孔间隙配合，转动时无卡滞；立板的侧面与圆柱筒轴线的平行度需要控制在合理公差范围内，保证作为限位面时接触均匀，不会出现局部点接触导致的磨损过快问题；整体结构的外形尺寸紧凑，横向总长度约为两个圆柱筒中心距加上单筒外径的尺寸，竖向总高度为圆柱筒高度加上立板延伸的高度，安装时占用空间小，适合布置在小型设备的紧凑安装空间内，不需要预留过大的操作与安装余量。在实际应用中，这类结构如果采用机加工方式生产，可选用铝合金或工程塑料作为原材料，加工工序简单，仅需要铣削、钻孔、倒角几道常规工序即可完成，加工成本低，生产周期短；如果采用注塑方式批量生产，模具结构简单，脱模斜度设置合理，没有复杂的倒扣结构，适合小批量的轻工设备配件生产。
