控制导向类机械连接支座三维练习构件

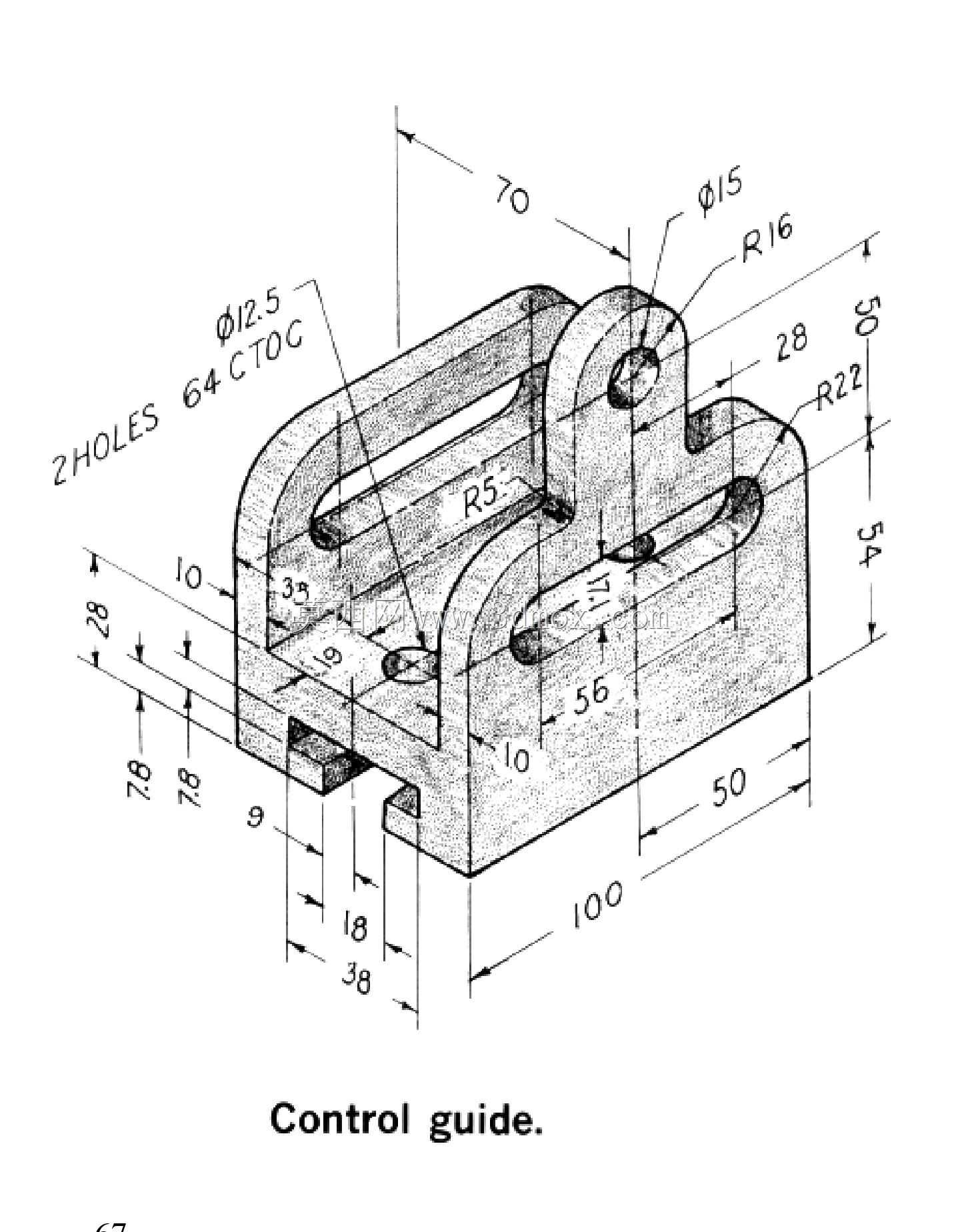

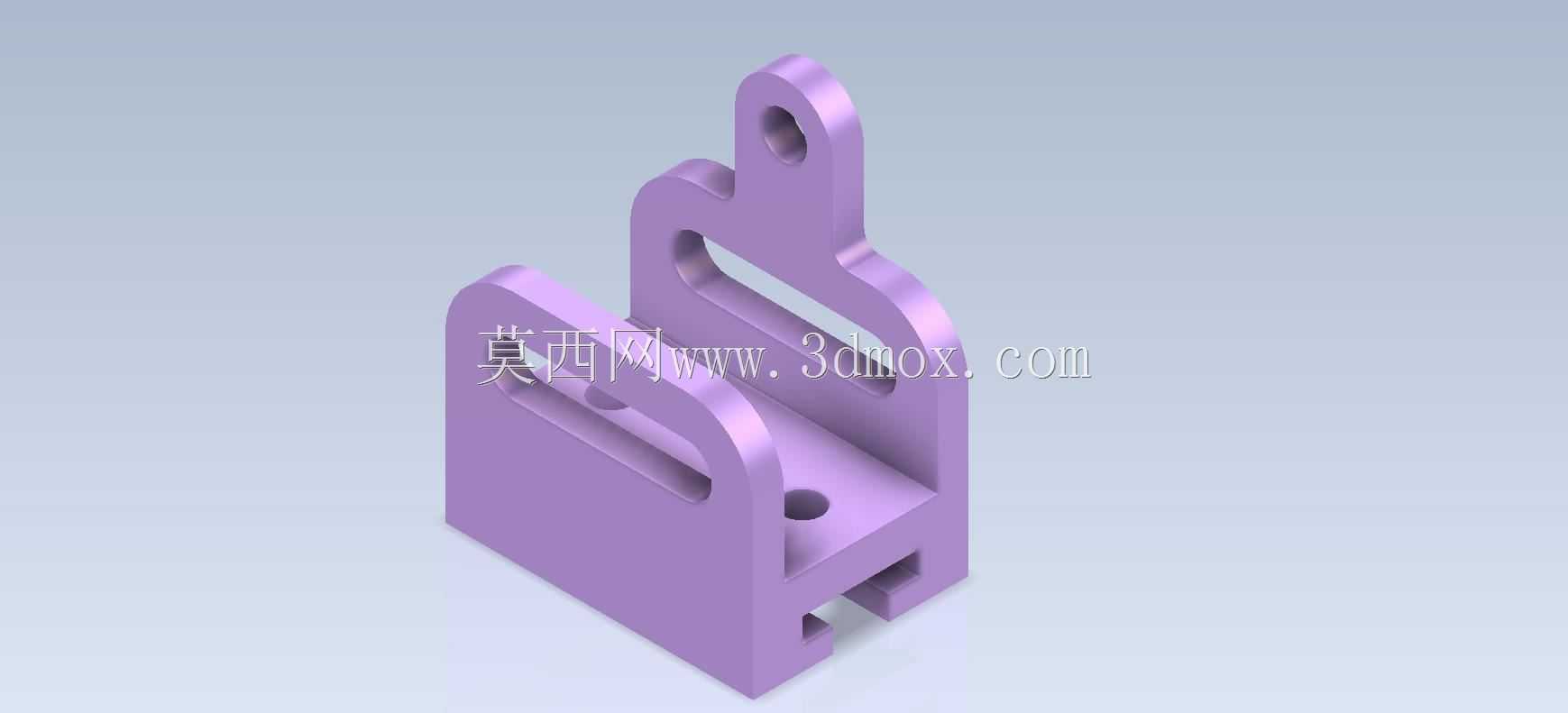

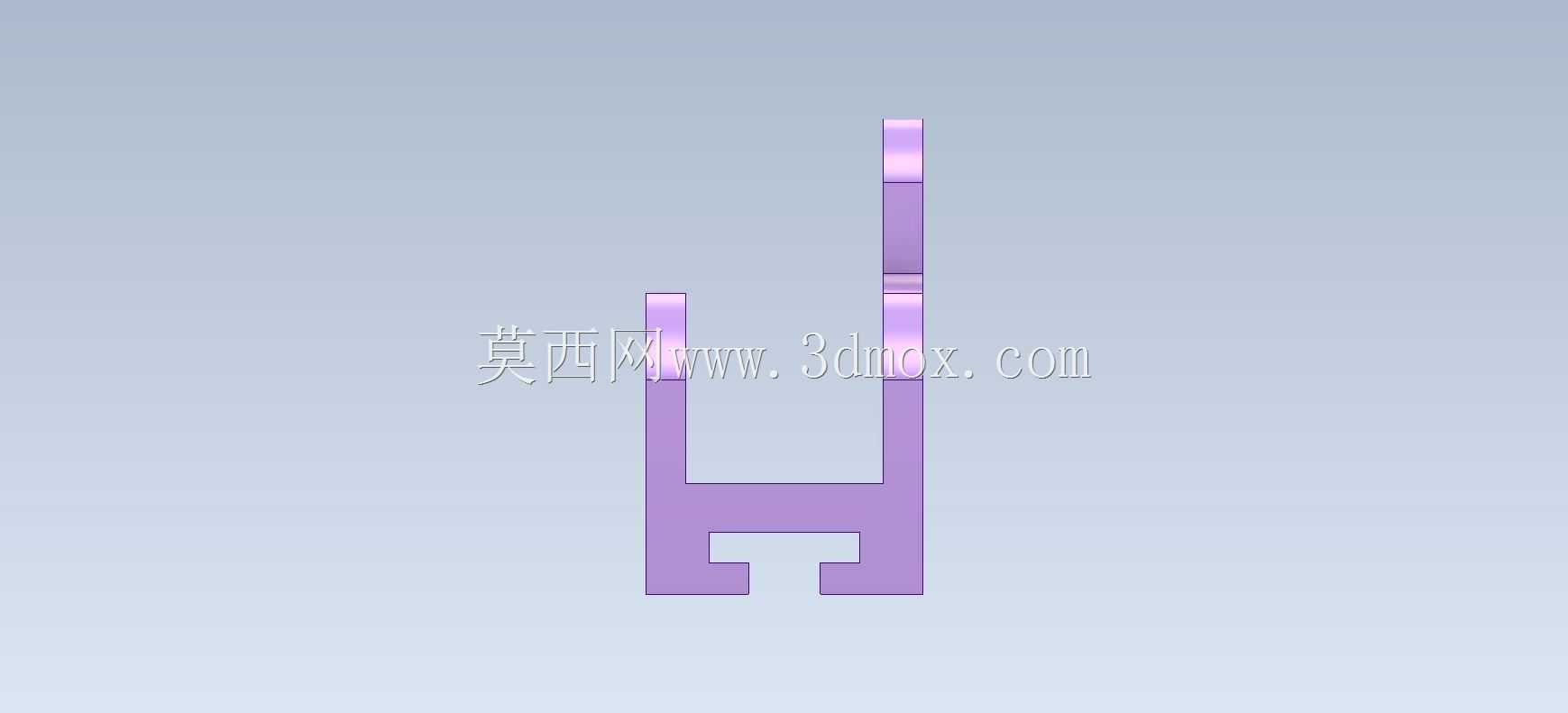

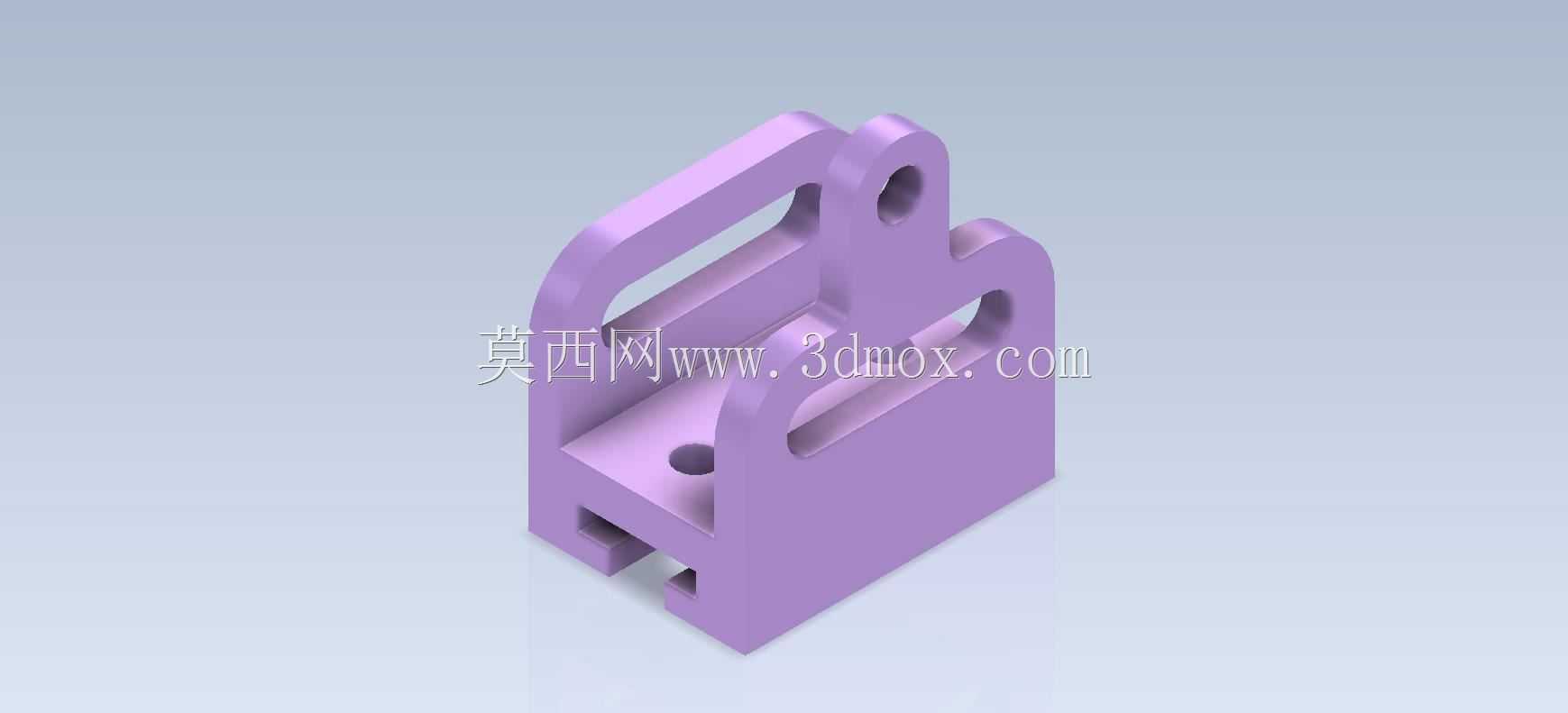

　　这类带多组安装位的异形支座构件，常见于轻工自动化生产线的导向控制单元、小型检测设备的执行端安装位，也会出现在教学实训台的模块化装调工位上，主要承担两个核心作用：一是为相邻的控制拨杆、感应触片或者小型导向轴提供稳定的安装基准，二是通过自身的镂空槽位实现安装位置的微调，适配不同行程的控制动作需求。从结构设计逻辑来看，构件底部采用带卡槽的矩形基座，卡槽宽度匹配常规15mm工业铝型材的槽口规格，基座上预留的两个沉头孔对应M4内六角螺丝的安装尺寸，不需要额外加工转接板就可以直接固定在型材框架上，基座底部的缺口是为了避让型材槽内的螺母滑块，避免安装时出现干涉。向上延伸的三组立板并非等厚设计，最外侧立板厚度为6mm，

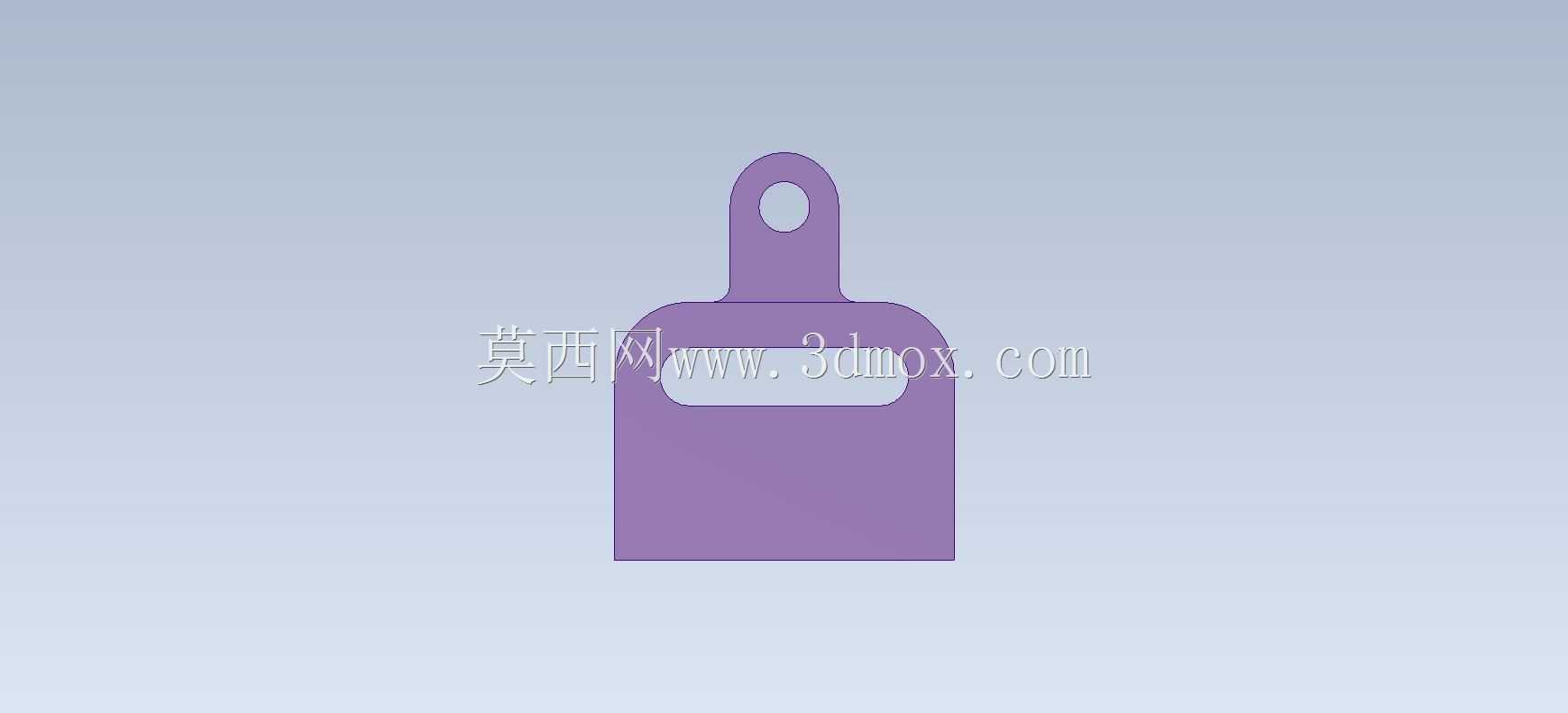

　　中间带长圆孔的立板厚度为8mm，最内侧带单孔的立板厚度为5mm，厚度差异是根据受力方向做的差异化设计：中间立板要承受导向件滑动时的侧向力，所以做了加厚处理，两侧立板主要承担限位和辅助支撑，适当减薄可以降低整体重量，也减少不必要的材料占用。立板上的长圆孔长度为12mm，宽度为5mm，适配M4螺丝的调节行程，安装在这个位置的触片或者拨杆，可以沿着长圆孔方向调整前后位置，适配不同的触发位置要求；最上方立板的单孔为Φ5H7精度的铰制孔，用来安装导向销或者小直径的转轴，孔位边缘做了0.5mm的C角倒角，既可以去除加工毛刺，也方便装配时销轴的导入。构件侧面的镂空槽不是单纯的减重设计，槽的内侧宽度为10mm，刚好可以容纳常规厚度的行程开关触臂，

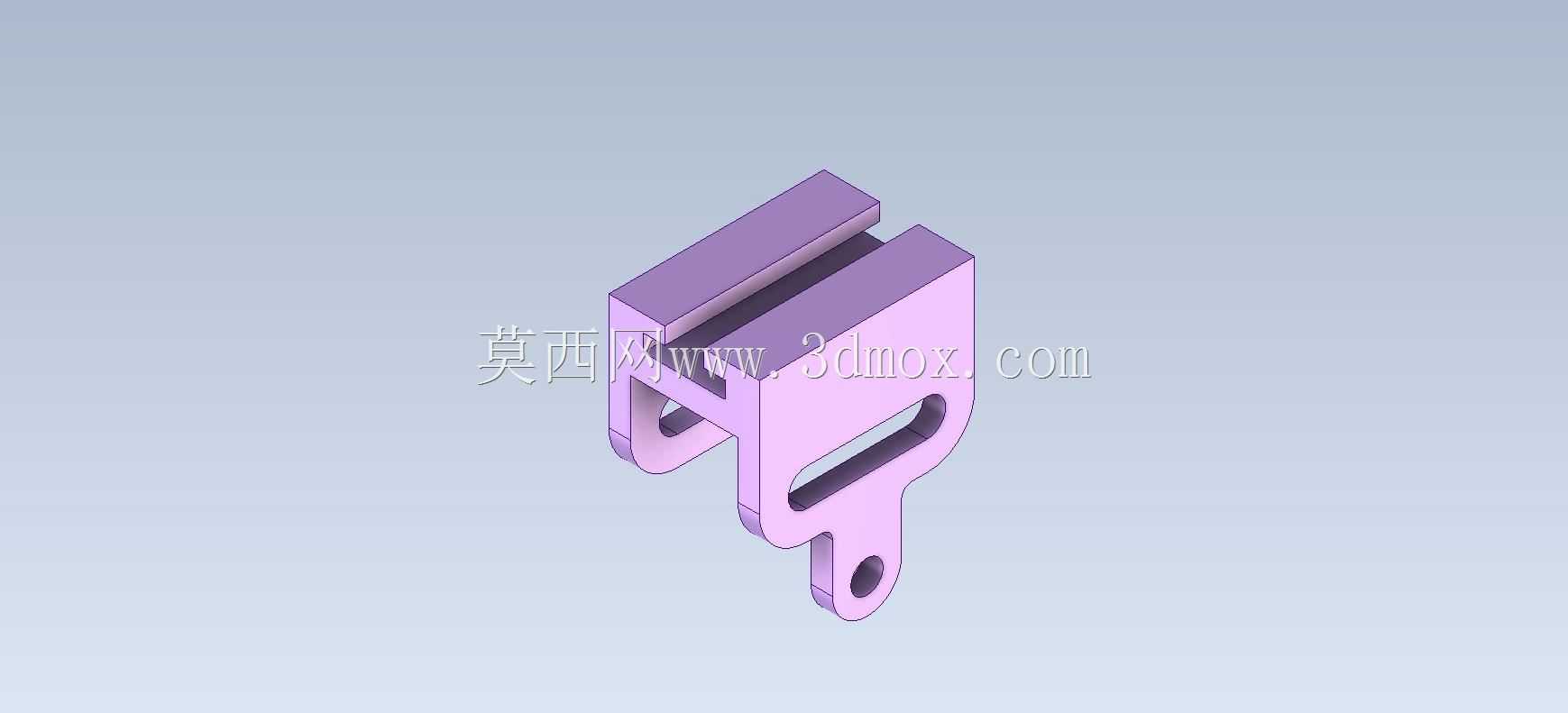

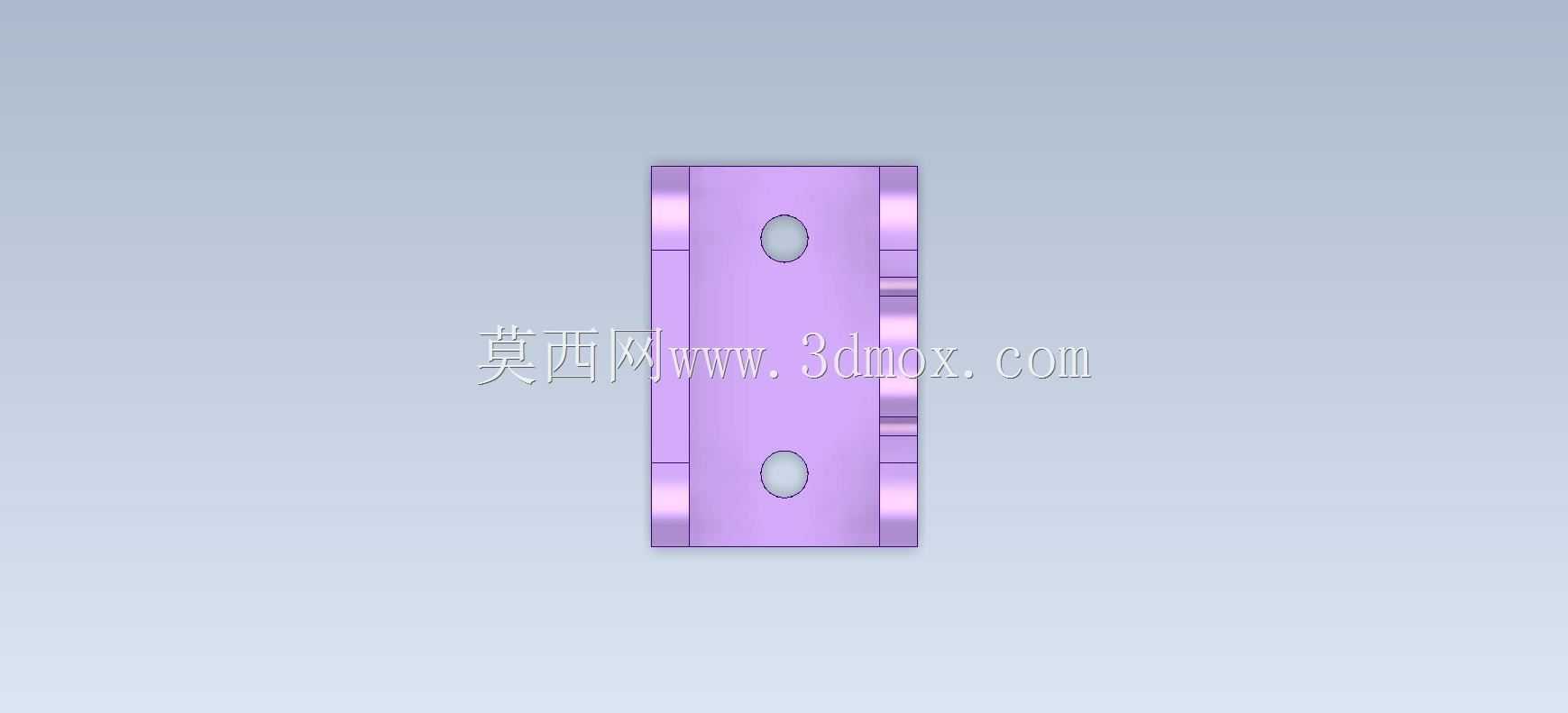

　　槽的上下边缘做了R2的圆角过渡，避免应力集中在槽口位置，长期受往复载荷时出现开裂问题。建模过程中需要注意几个容易出错的细节：一是所有立板和基座的连接位置都做了R3的内圆角过渡，不能直接做直角连接，否则实际注塑或者铣削加工时会出现应力集中点，受力后容易从根部断裂；二是所有安装孔的孔口都要做倒角处理，尤其是沉头孔的沉头深度要控制在2.5mm，刚好容纳M4沉头螺丝的头部，保证安装后螺丝头不突出基座表面，不会和相邻安装的部件产生刮擦；三是立板上的长圆孔两端圆弧要和直边段相切，不能出现接痕，否则加工时会在接痕位置留下刀痕，影响螺丝调节时的顺畅度。从安装边界来看，构件整体的最大外轮廓尺寸为长42mm、宽28mm、高65mm，

　　安装时需要在基座后方预留至少10mm的操作空间，用来拧紧沉头孔内的固定螺丝，上方立板的销轴安装位需要预留至少15mm的轴向空间，方便销轴穿入和卡簧的安装，侧面的镂空槽位置需要预留8mm的空间，方便触臂或者拨杆的动作，不会和周边构件产生运动干涉。这类构件虽然结构不算复杂，但是涵盖了机械结构设计里的安装避让、受力差异化设计、调节位预留、加工工艺性处理等多个基础知识点，很适合刚接触三维建模的设计人员练习，建模时需要先从基座轮廓开始绘制，再逐步向上拉伸立板，最后处理孔位、倒角和圆角特征，要注意特征创建的顺序，避免出现特征失败或者壁厚不均的问题，尤其是不同厚度立板的衔接位置，要保证曲面过渡顺滑，没有突兀的棱角，既符合加工工艺要求，也能保证实际使用时的结构强度。
