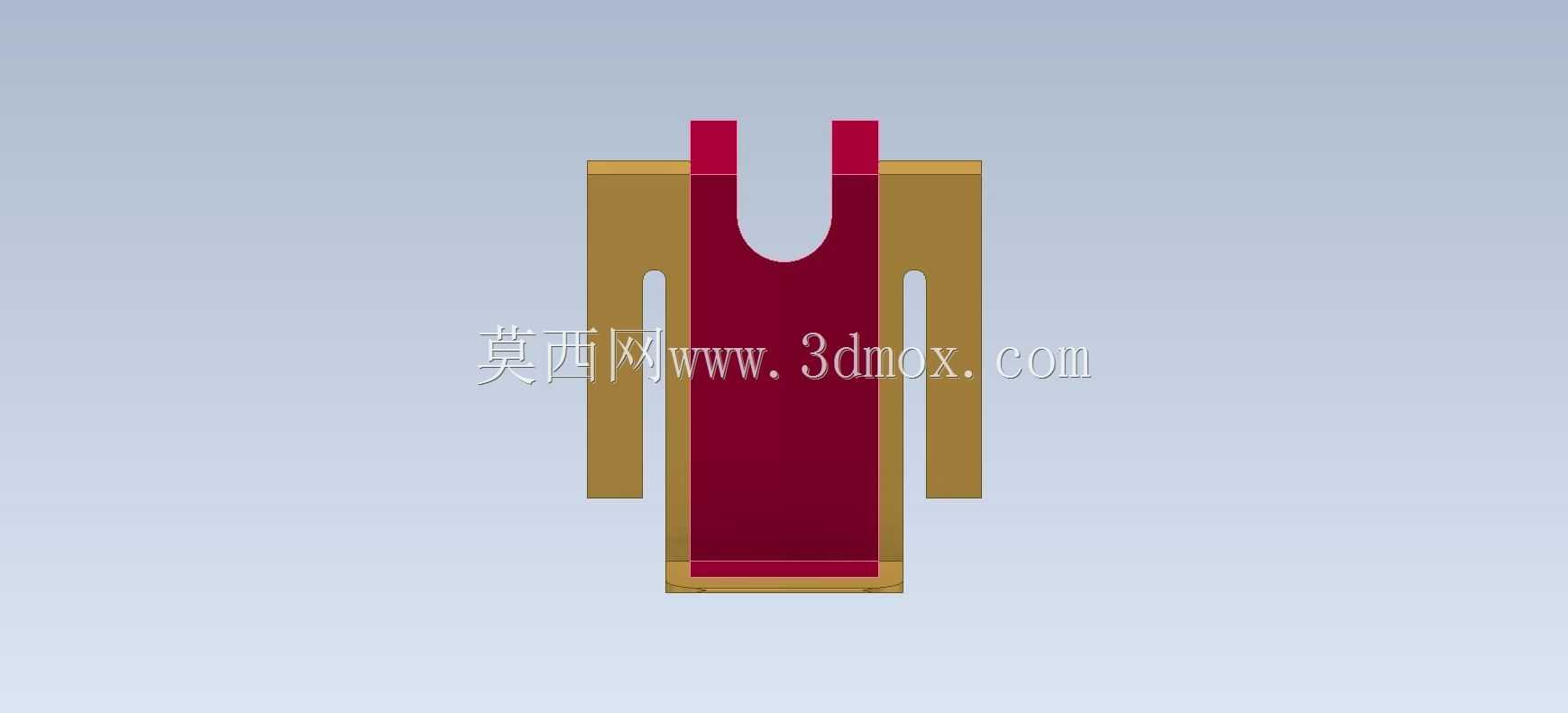

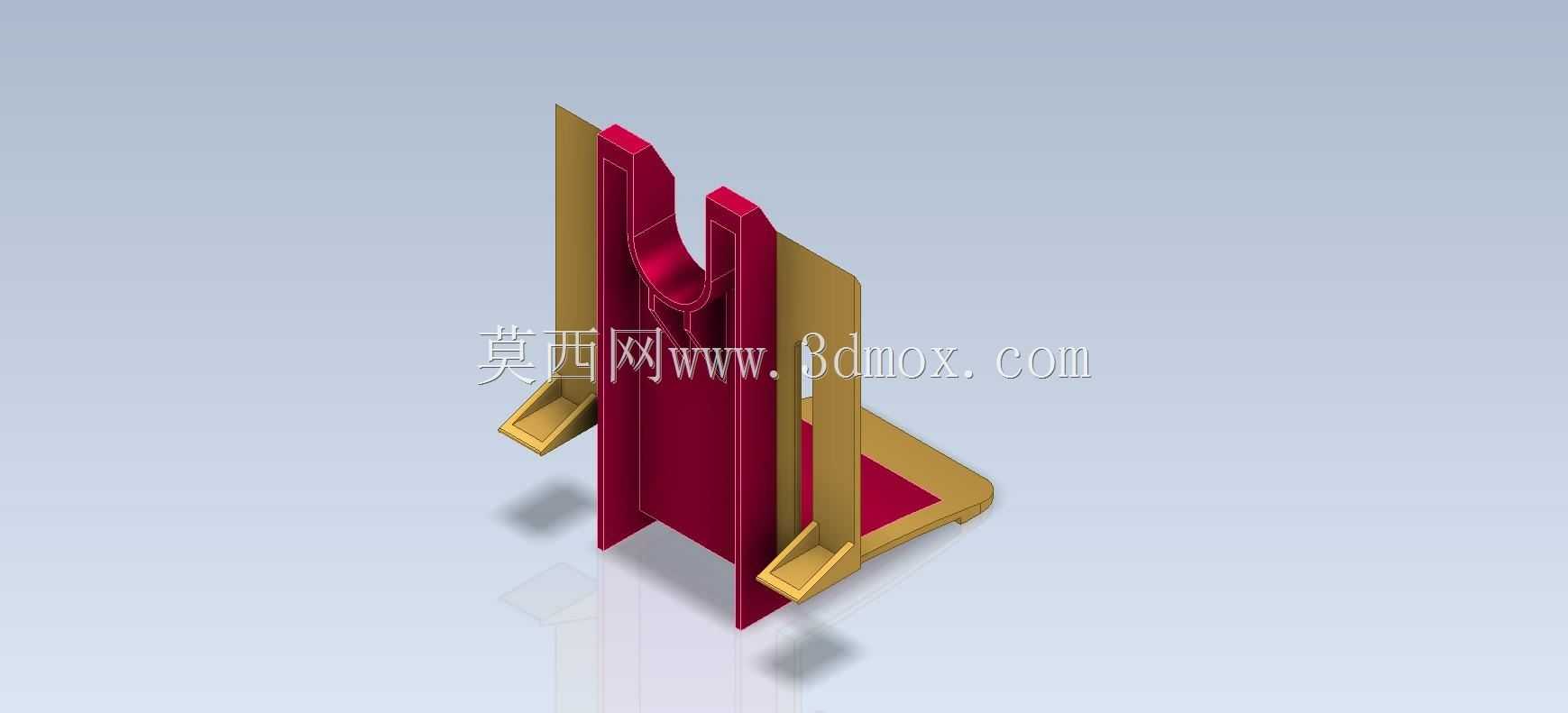

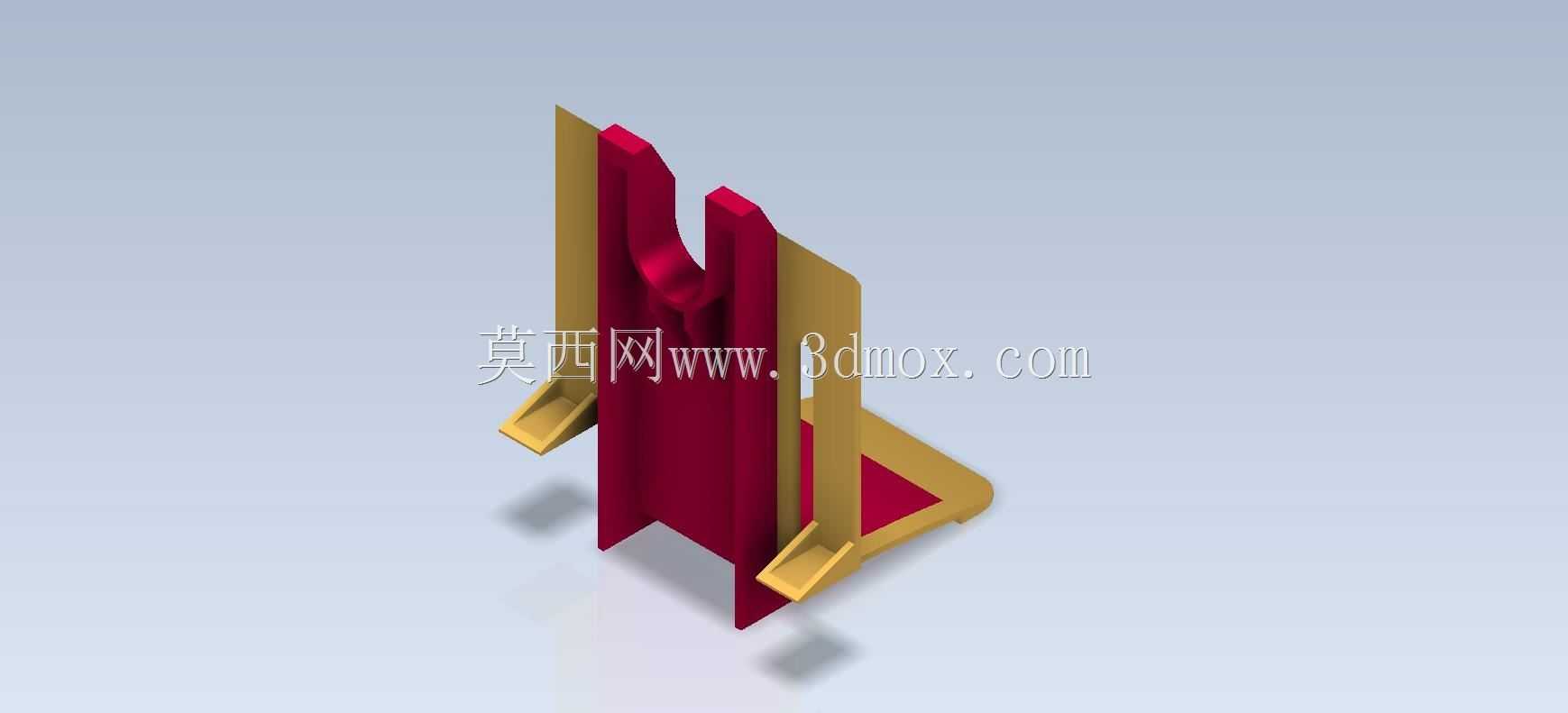

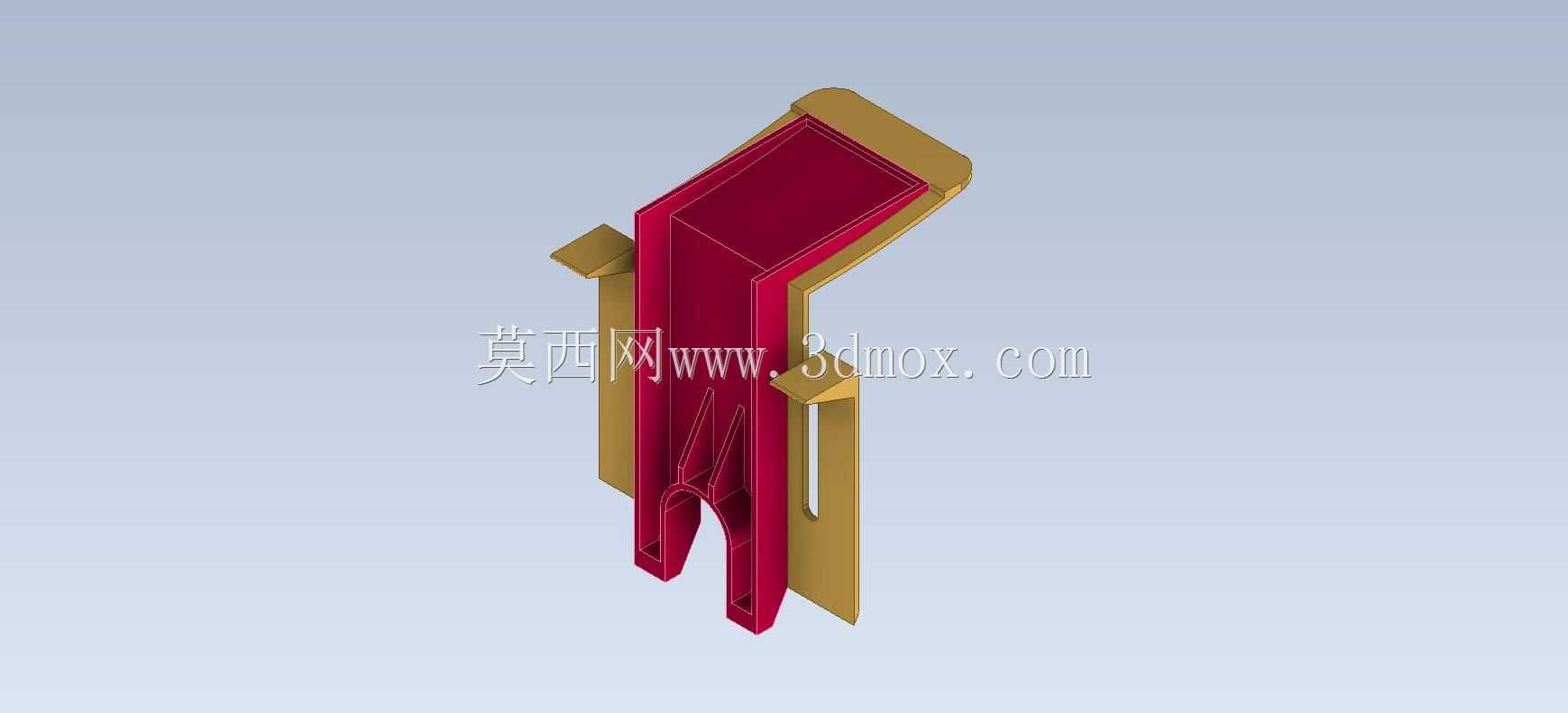

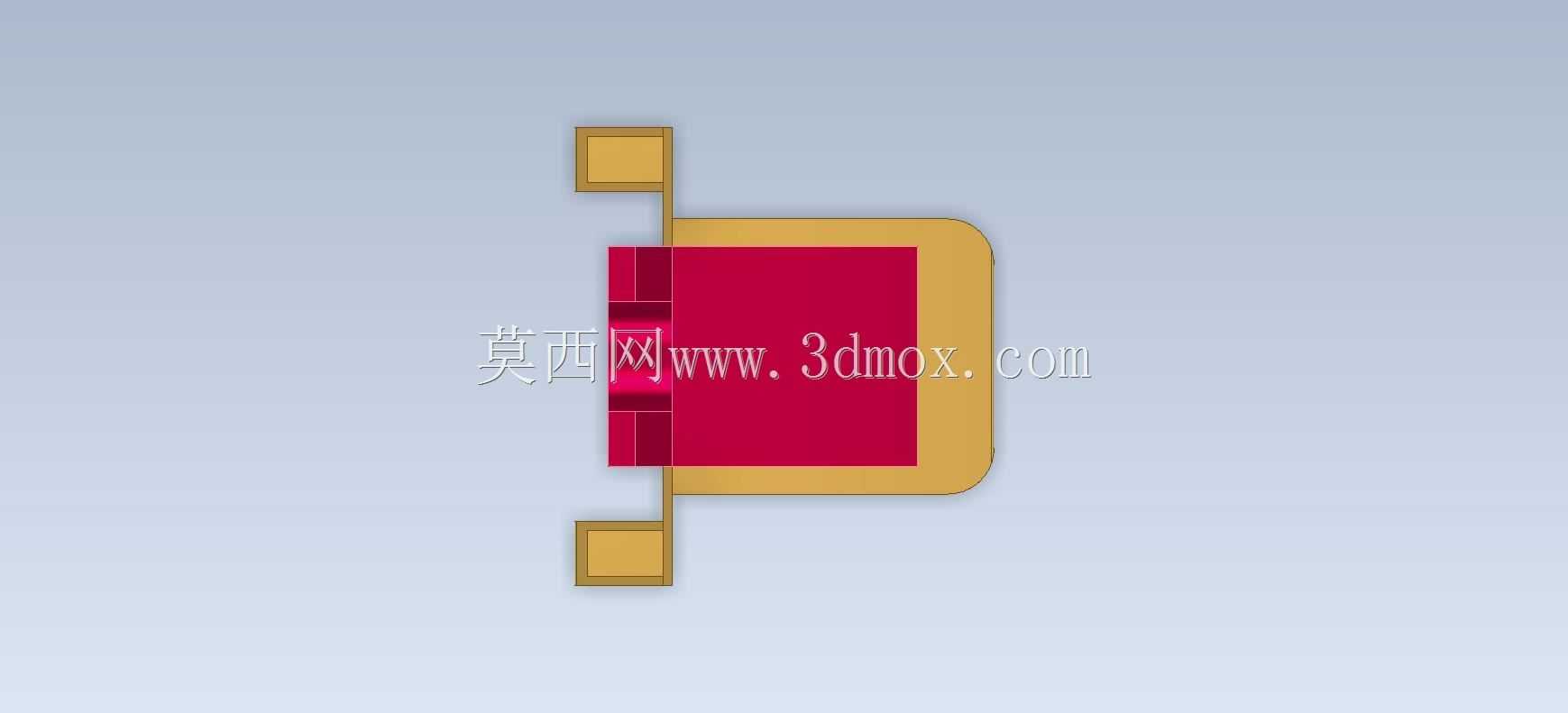

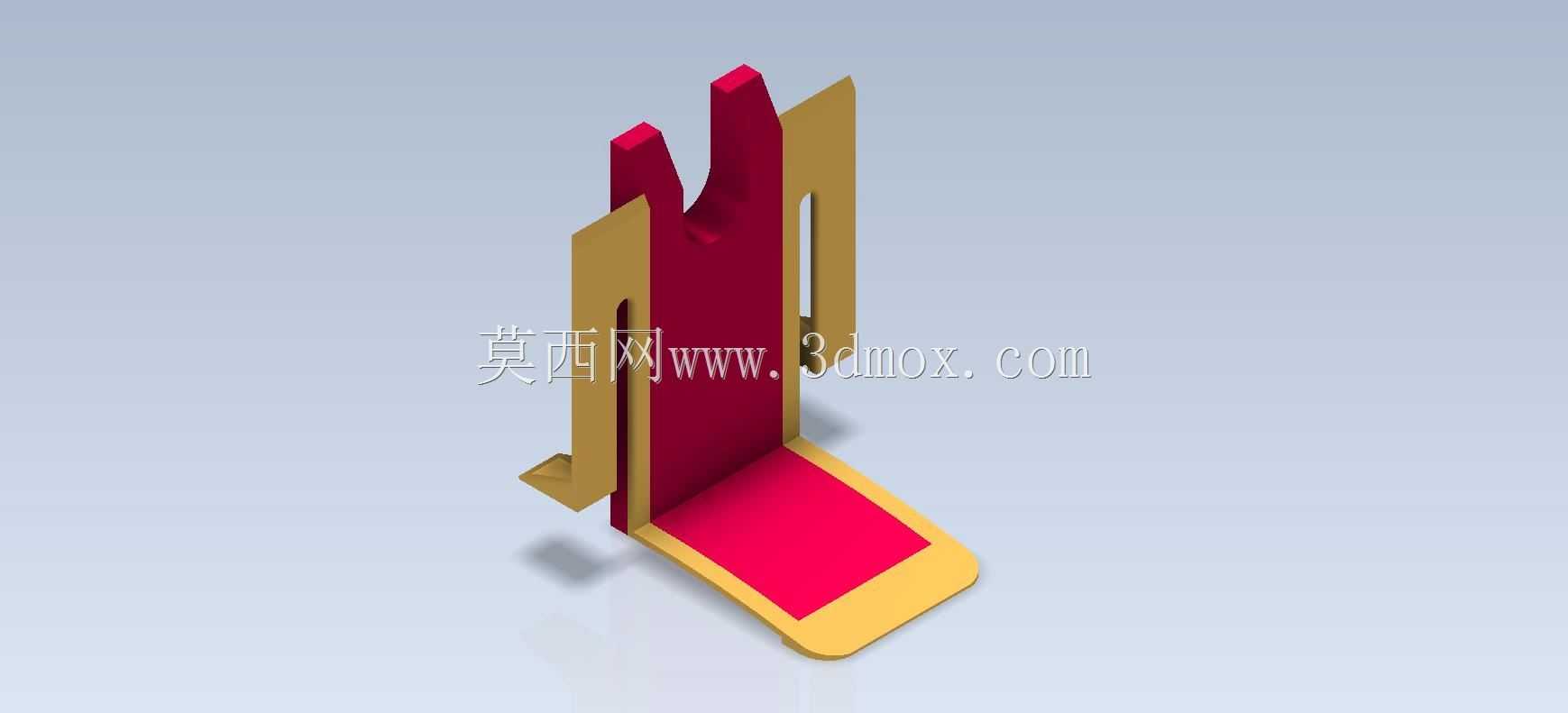

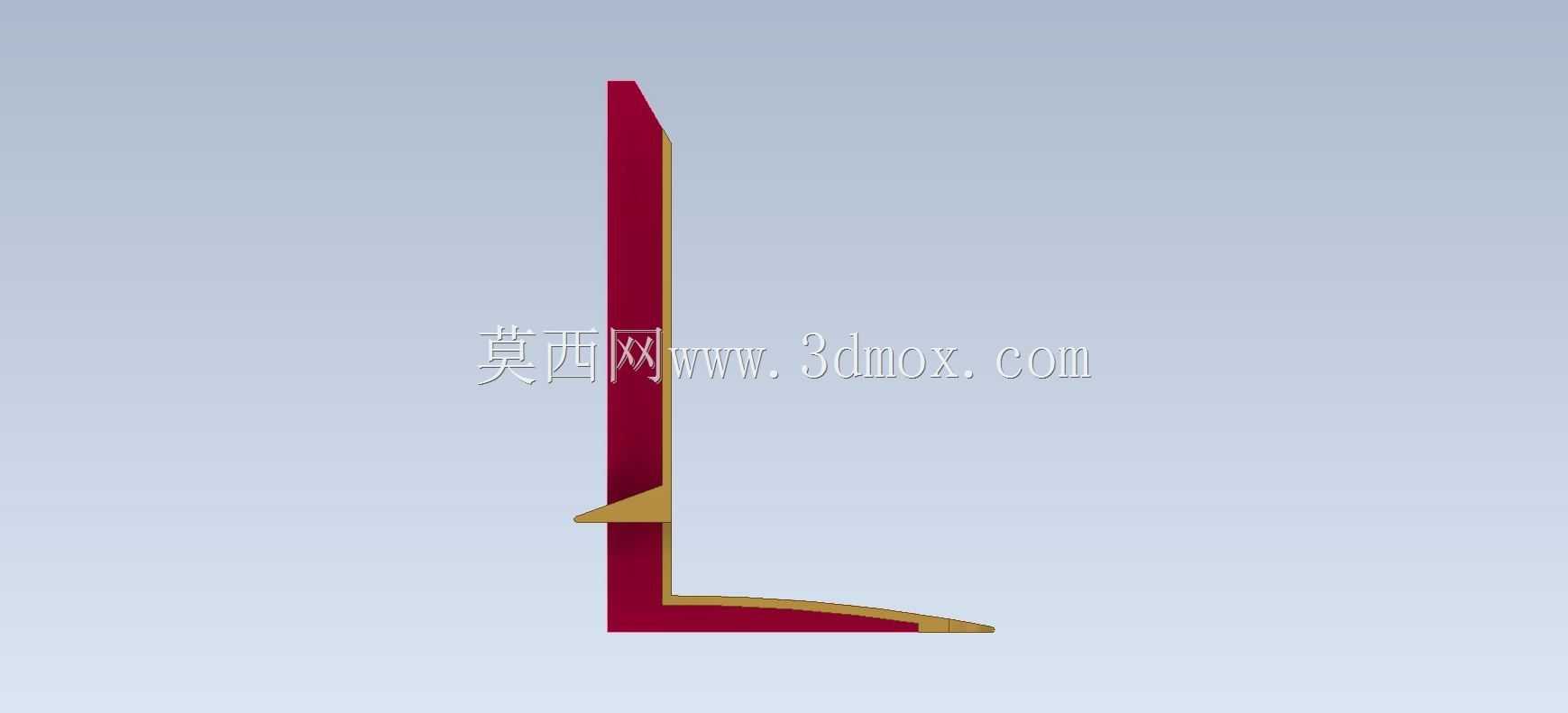

本次建模的练习件属于典型的L型组合支撑定位结构,这类结构在工装夹具、小型工位载具、非标设备定位挡边模块中应用十分广泛,日常产线中用来对薄型片状工件、小型注塑件、冲压钣金件做侧向定位与底部承托,避免工件在装配、检测、点胶工序中出现侧向滑移或底部悬空变形。从结构功能拆分来看,该构件分为三个核心功能区:底部的承托折边、垂直方向的主支撑立板、两侧对称分布的导向卡接翼板。底部承托折边做了圆角过渡处理,避免直角棱边刮伤接触工件的表面涂层,折边宽度经过合理设定,能够覆盖常规小型工件的底部承托宽度,承托面的平面度要求控制在0.05mm以内,保证工件放置后不会出现翘曲虚位。主支撑立板是整个构件的受力核心,厚度方向做了等壁厚设计,
既保证足够的抗侧向推力强度,又不会因为壁厚过大造成材料浪费,立板顶部做了对称的U型开口槽,这个槽位既可以作为工件避让位,也可以作为后续加装压块、检测传感器的安装预留位,槽口的边缘同样做了小倒角处理,去除加工毛刺,避免装配时割伤操作人员或刮损配套零件。两侧的导向翼板和主立板保持垂直平行度,翼板上开设的长条形通槽是安装调节槽,能够让整个支撑件在安装基准面上做前后位置微调,适配不同尺寸规格的工件定位需求,翼板和主立板的连接位置做了三角加强筋结构,大幅提升翼板受侧向力时的结构强度,避免长期受力出现连接位置断裂变形。建模过程中需要重点把控几个尺寸公差配合点:首先是承托面和主立板的垂直度,这个公差直接决定工件定位后的基准精度,

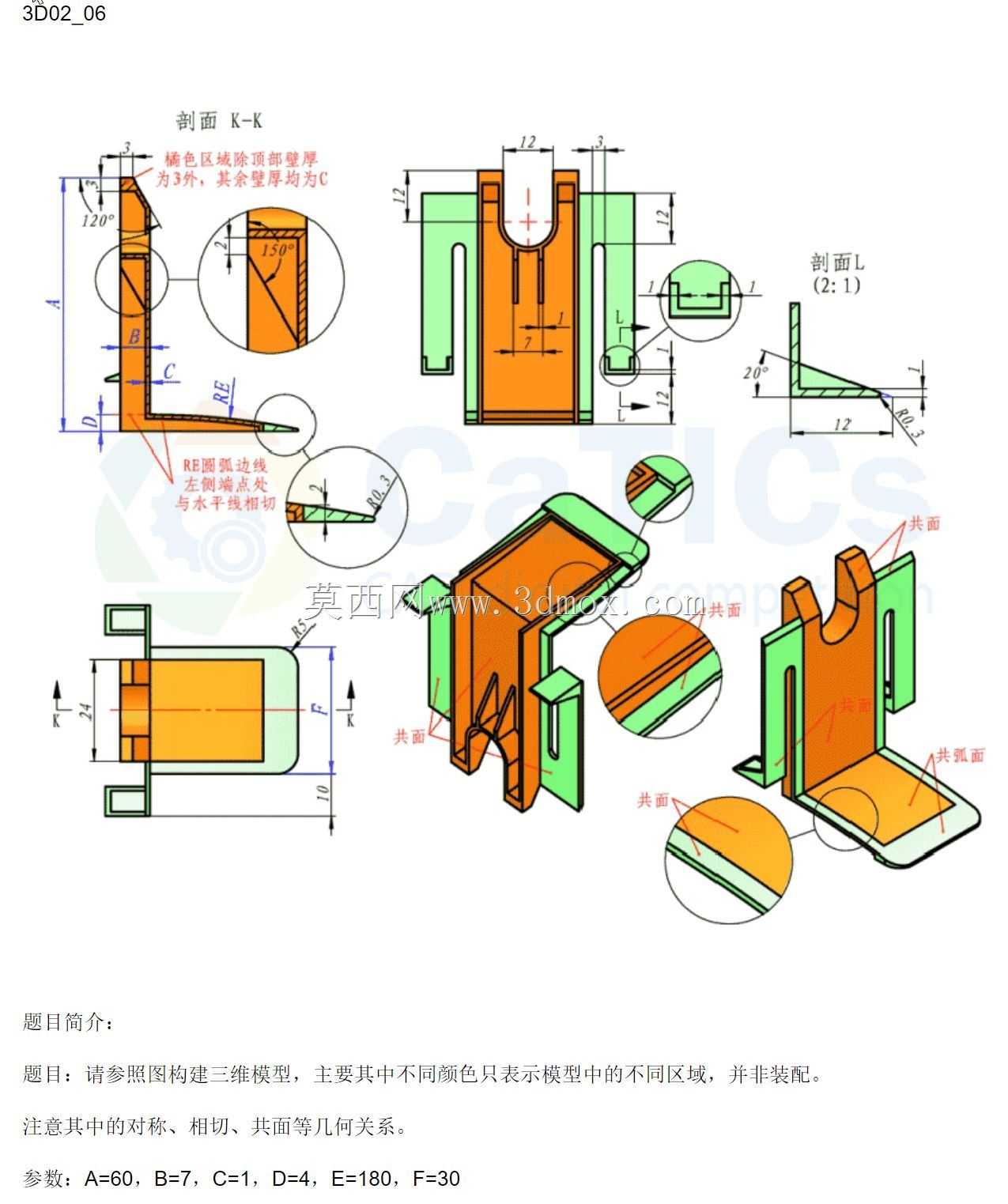

常规工况下需要控制在0.03mm以内;其次是两侧导向翼板的对称度,保证安装调节时两侧受力均匀,不会出现卡滞;再者是所有折弯位置的内R角统一,符合钣金折弯或机加工的工艺要求,避免出现应力集中点。从安装边界来看,该构件的底部安装面为完全平面,可直接通过螺栓穿过翼板的调节槽固定在铝型材工作台、工装基板上,整体占用安装空间较小,横向宽度、纵向深度、垂直高度的比例适配小型工位的安装空间,不会和周边的送料机构、压合机构产生运动干涉。这类结构的建模练习能够帮助初学者快速掌握拉伸、切除、倒角、筋特征等基础建模命令的组合使用,同时理解机械结构中功能区划分、工艺性处理、安装适配性的核心设计逻辑,
避免建模只追求外形相似而忽略实际工程应用中的加工可行性与装配合理性。实际生产中这类支撑件如果用于轻载定位场景,可采用ABS或尼龙材质3D打印快速制作验证,如果用于重载或高频磨损场景,则可采用铝合金6061材质通过CNC铣削加工,表面做阳极氧化处理提升耐磨性能,不同材质选型下建模时的壁厚、圆角参数可根据材料特性做对应微调,但核心的功能结构尺寸需要保持一致,保证定位精度不受材质变化影响。建模时还要注意各特征的建模顺序,优先绘制主立板的轮廓草图,再依次添加底部折边、两侧翼板、加强筋、槽口特征,避免特征顺序混乱造成后续参数修改时出现特征报错,同时所有对称结构尽量采用镜像特征完成,保证结构对称性的同时减少重复建模工作量,提升建模效率。
