带安装耳通风式圆形端盖结构设计

　　这款带安装耳的通风式圆形端盖，属于小型动力类部件的配套防护结构，日常多适配小功率驱动单元、小型泵体端部或者微型风机的外侧防护场景，在桌面级小型设备、家用小电器内置动力单元、小型自动化执行模组里都能见到这类结构的应用，核心作用是在不阻碍内部气流流通的前提下，隔绝外部杂物、灰尘进入部件内部，同时通过自身的安装结构实现与主体设备的可靠固定，避免运行过程中出现松脱、异响。

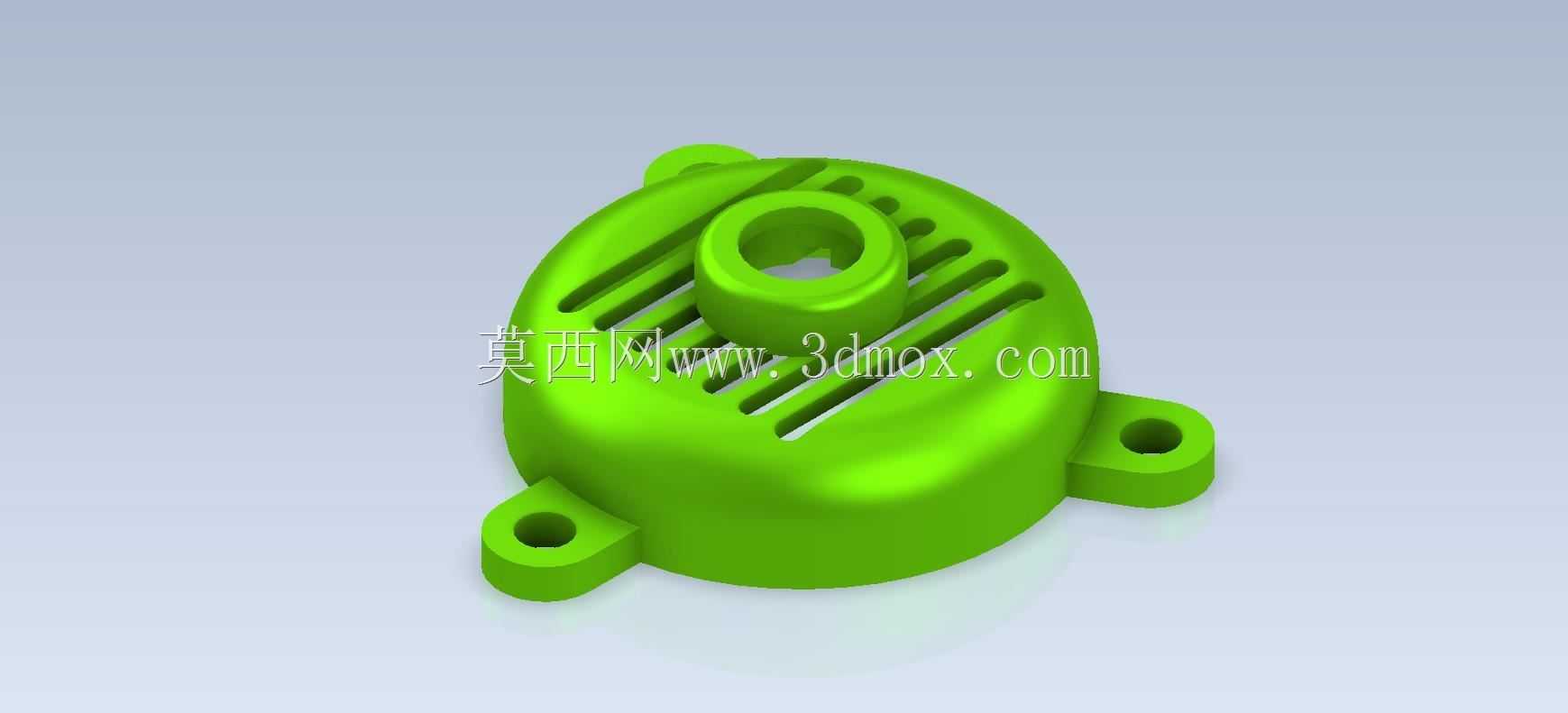

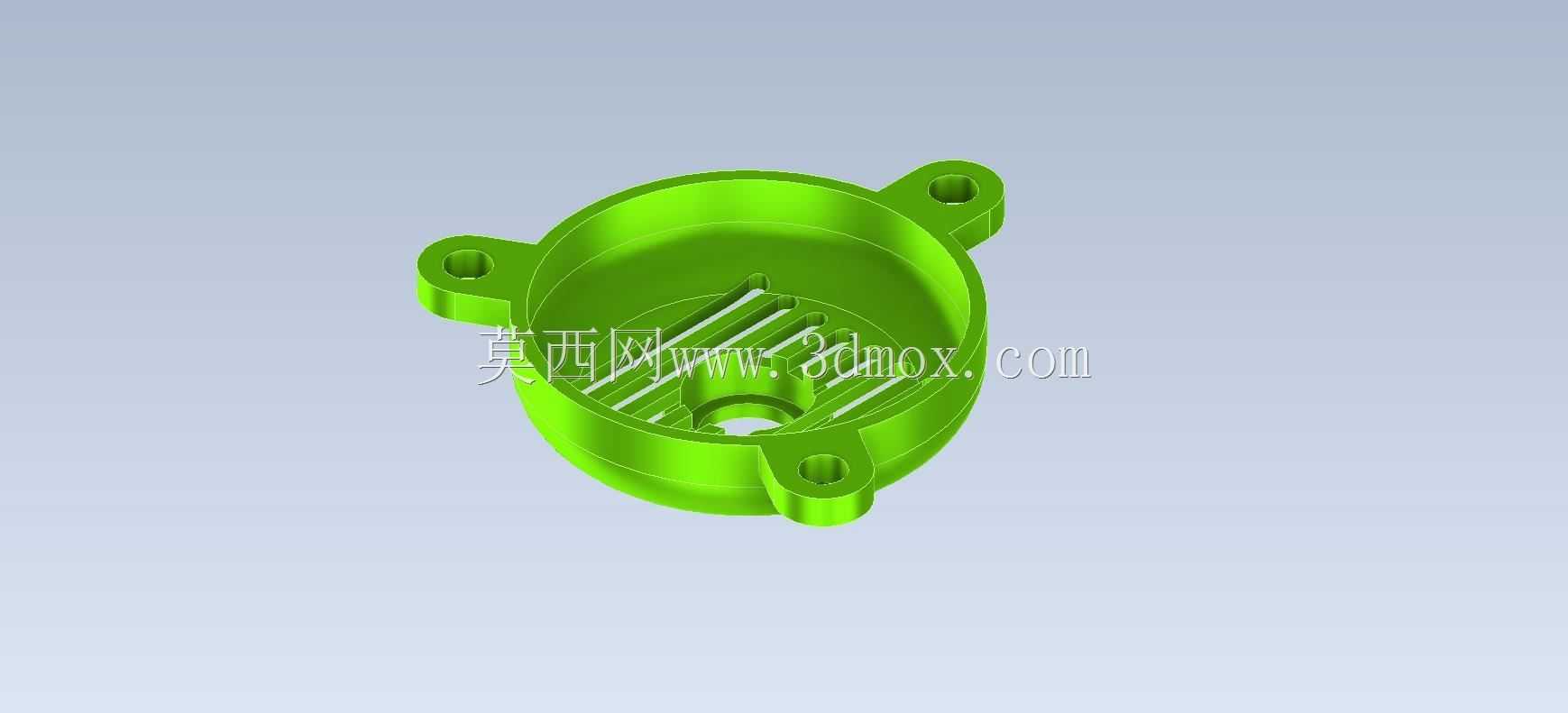

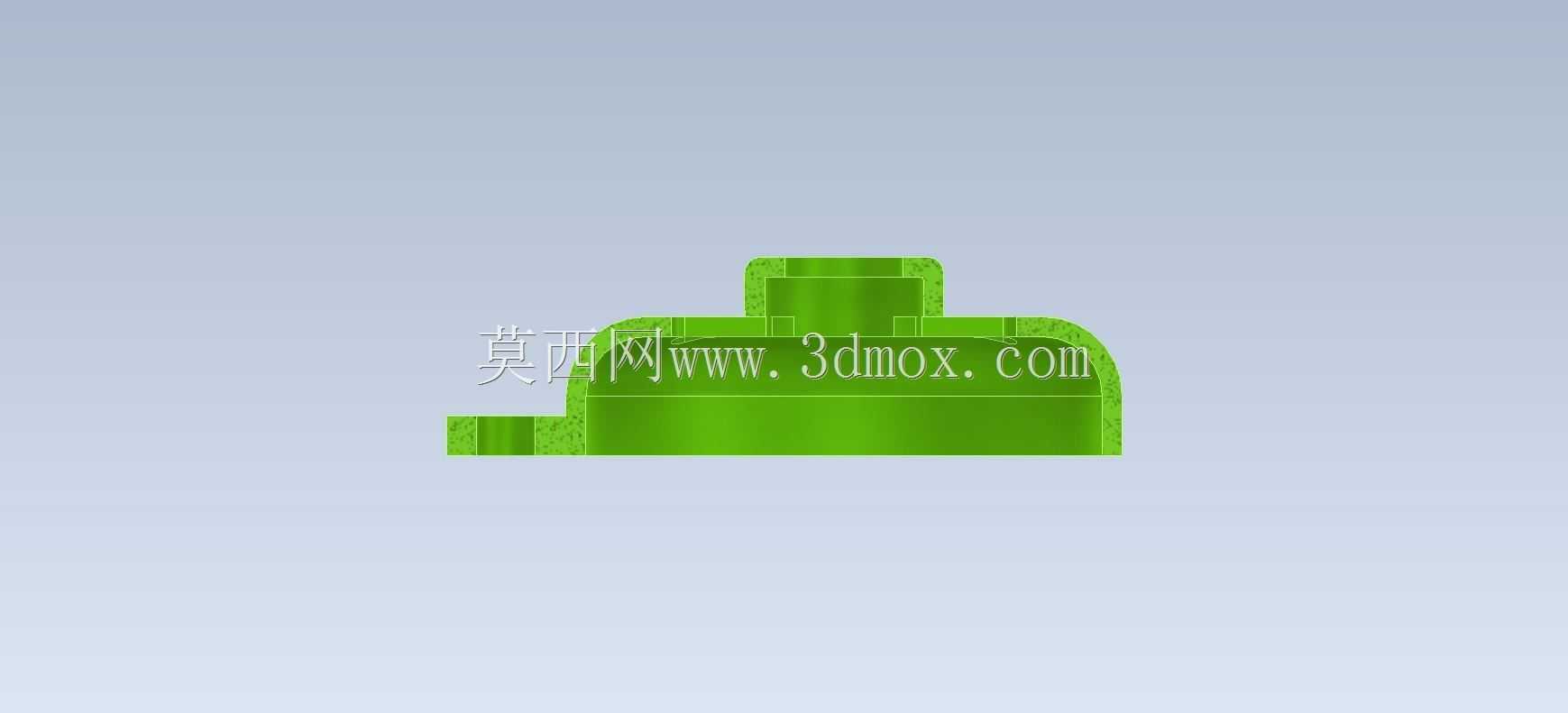

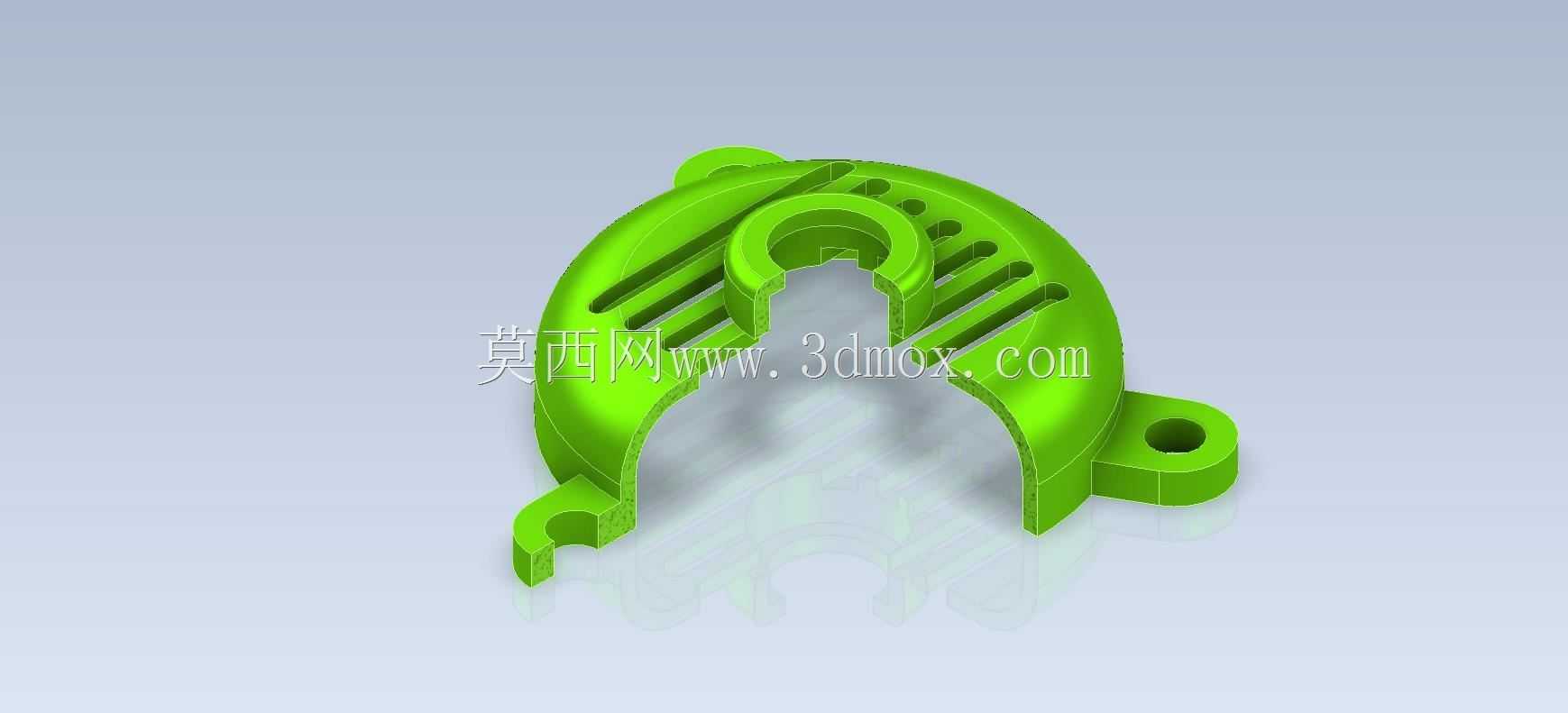

　　从结构设计逻辑来看，整体采用圆弧过渡的穹顶式外形，没有尖锐的棱角，一方面是适配注塑成型的工艺要求，减少注塑过程中的应力集中点，降低塑件冷却变形的概率，另一方面穹顶结构相比平面端盖拥有更好的结构刚性，在同等壁厚条件下能承受更大的外部侧向压力，日常设备搬运、轻微磕碰时不容易出现凹陷变形。端盖中心设置的凸起轴套结构，是为了避让内部转动部件的轴端，同时可以在轴套内侧预留加装防尘密封圈的槽位，避免灰尘从轴与端盖的配合间隙进入设备内部，轴套的内径尺寸需要匹配对应转动轴的外径，预留0.2-0.5mm的装配间隙，既不会干涉轴的正常转动，也能控制间隙大小避免大颗粒杂物进入。

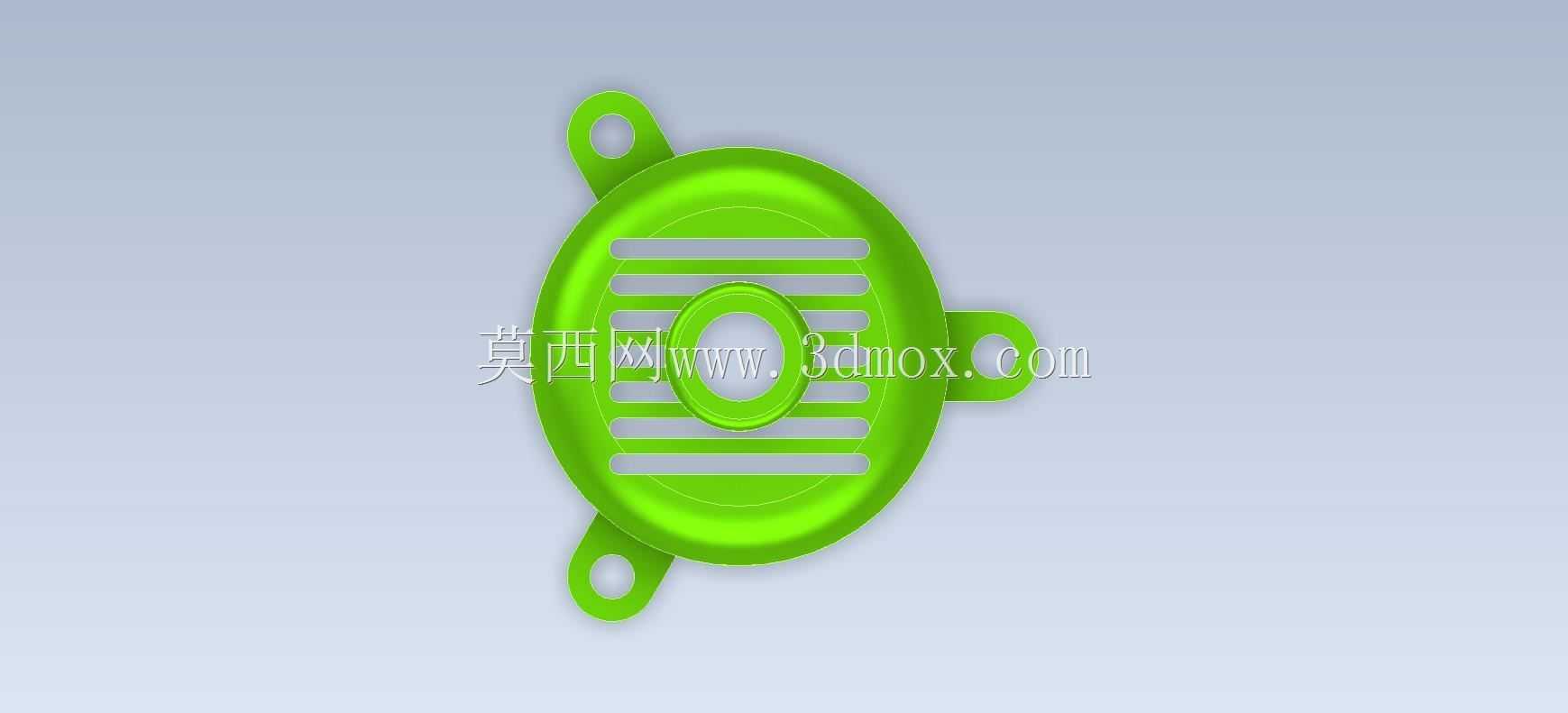

　　端盖表面均匀分布的多组长条形通风槽，是整个结构的核心功能设计，槽位的走向顺着端盖径向排布，在保证通风通流面积满足内部散热需求的前提下，控制槽的宽度在3mm以内，这个尺寸可以有效阻挡日常环境中常见的较大颗粒杂物、蚊虫等进入设备内部，同时长条形的槽位相比圆形通孔，在同等开孔面积下对端盖整体结构强度的削弱更小，不会因为开孔导致端盖刚性大幅下降。通风槽的边缘都做了0.3mm的圆角过渡，避免注塑成型时出现飞边、毛刺，也防止后期装配维护时划伤操作人员的手部。

　　端盖周向均匀分布的三个带安装孔的固定耳，是整个部件的安装定位结构，三个安装点呈120度均匀排布，相比两点固定拥有更好的固定稳定性，不会因为设备运行的振动出现端盖绕固定点转动的问题，相比四点固定又减少了安装紧固件的数量，提升装配效率。每个固定耳的安装孔都做了沉台设计，装配时螺丝头部可以完全沉入沉台内，不会突出端盖表面，既避免螺丝头部剐蹭外部物件，也让端盖整体外观更整洁。固定耳与端盖主体的连接位置做了加厚的圆弧过渡筋，避免安装螺丝拧紧时，固定耳与主体连接位置出现应力断裂，这个过渡位置的圆角半径不小于2mm，能有效分散拧紧螺丝时产生的局部应力。

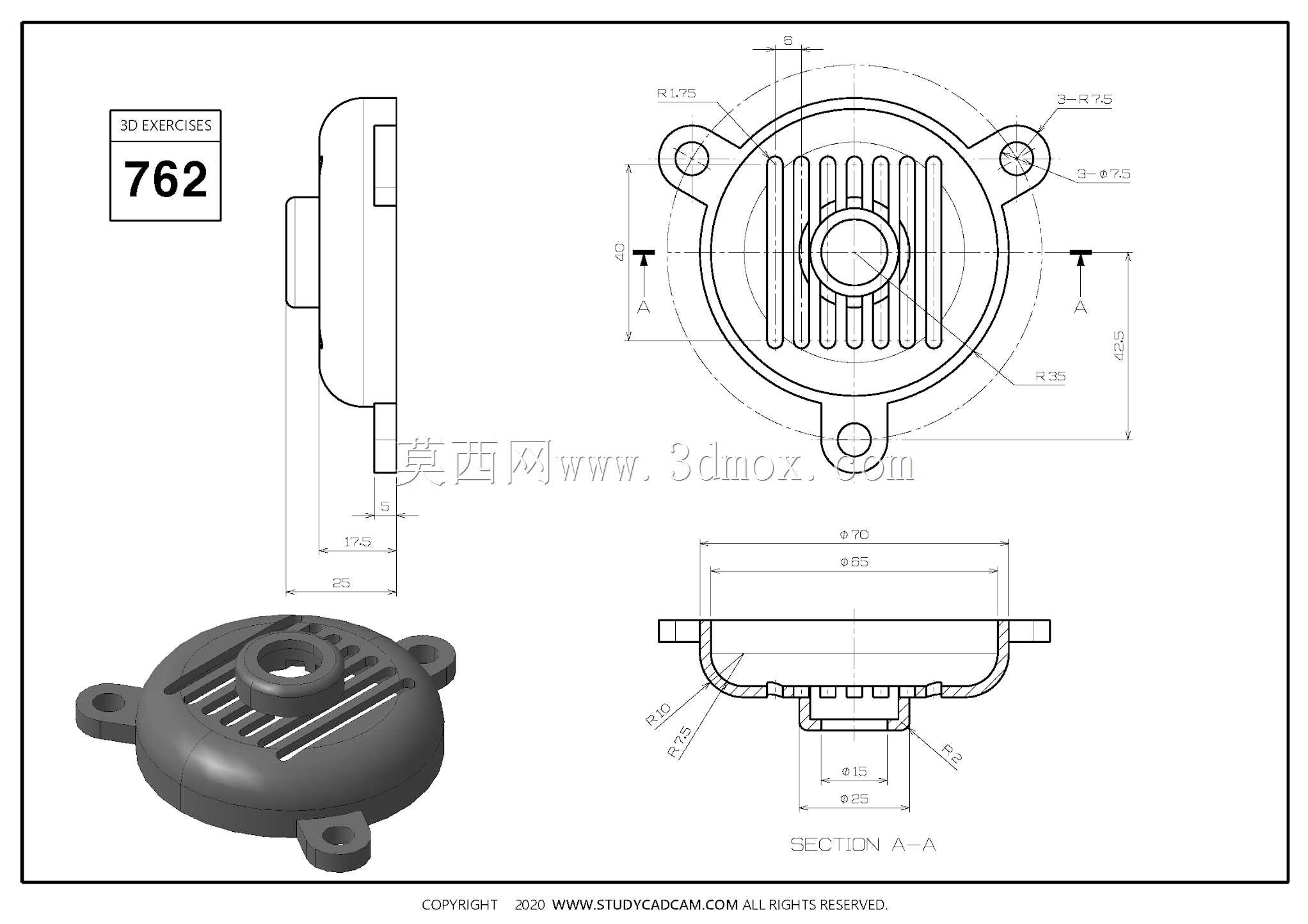

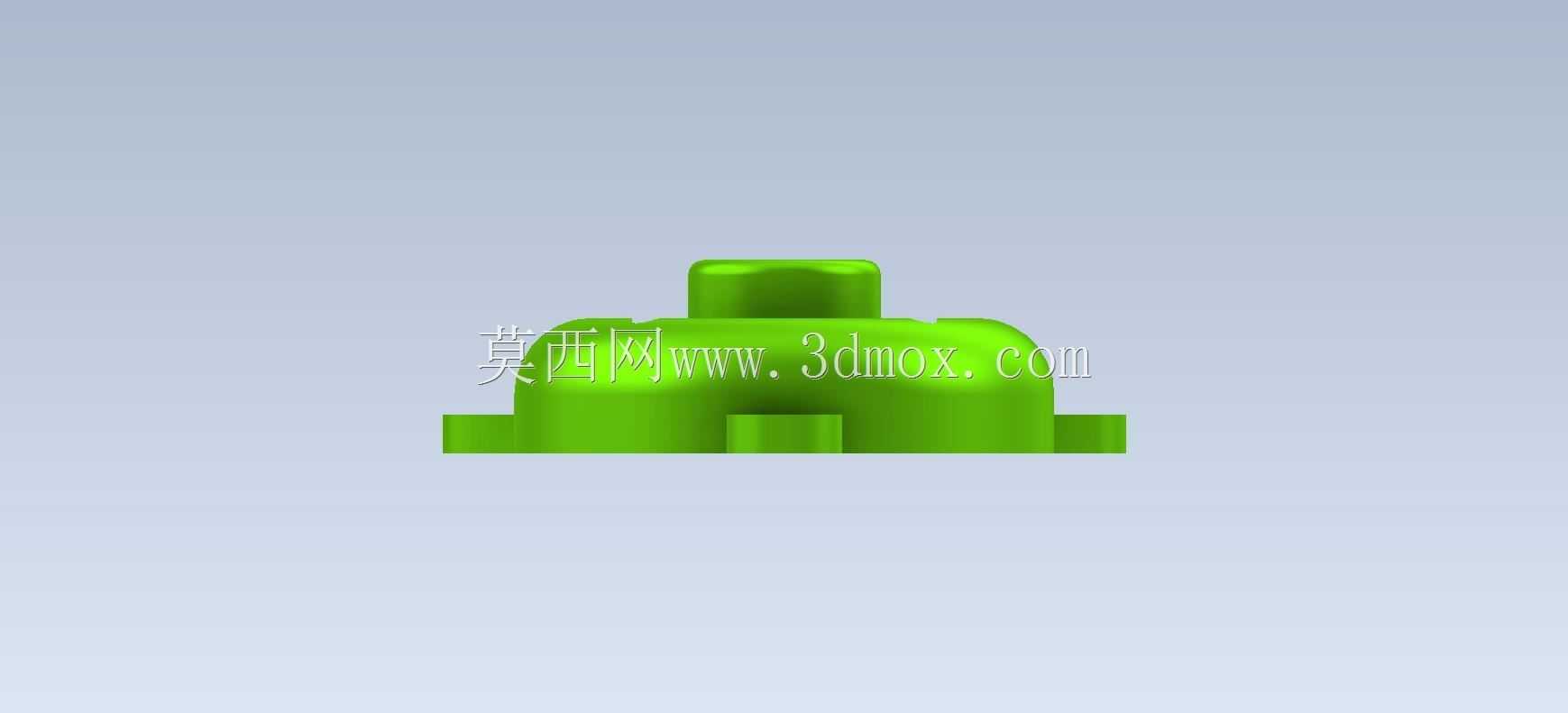

　　从安装边界尺寸来看，这类端盖的整体外径根据适配的动力单元尺寸设计，三个安装耳的孔位中心距需要与主体设备上的安装螺孔位置完全匹配，装配时端盖内侧与设备主体的贴合面需要预留0.1mm的装配公差，保证端盖可以完全贴合在主体端面，不会出现装配间隙导致的异响。端盖的整体高度控制在适配内部部件端部的活动空间范围内，不会因为端盖凸起过高占用额外的设备安装空间，适配小型设备紧凑化的设计需求。

　　在实际选型应用中，这类端盖多采用改性PP或者ABS材质注塑成型，材质本身具备一定的韧性与绝缘性能，既可以满足日常的防护强度要求，也能在电气类设备中起到绝缘防护的作用，针对有更高耐温需求的场景，也可以更换为尼龙材质注塑，适配更高的内部运行温度环境。设计这类结构时，需要重点核算通风槽的总通流面积是否满足内部部件的散热风量需求，同时验证安装耳的结构强度是否能承受设备长期运行的振动载荷，避免长期使用后出现固定耳断裂、端盖脱落的问题，还要注意所有结构的拔模斜度控制在1-1.5度，满足注塑生产的脱模要求，减少生产过程中的不良率。
