三角镂空式机械连接安装支座结构

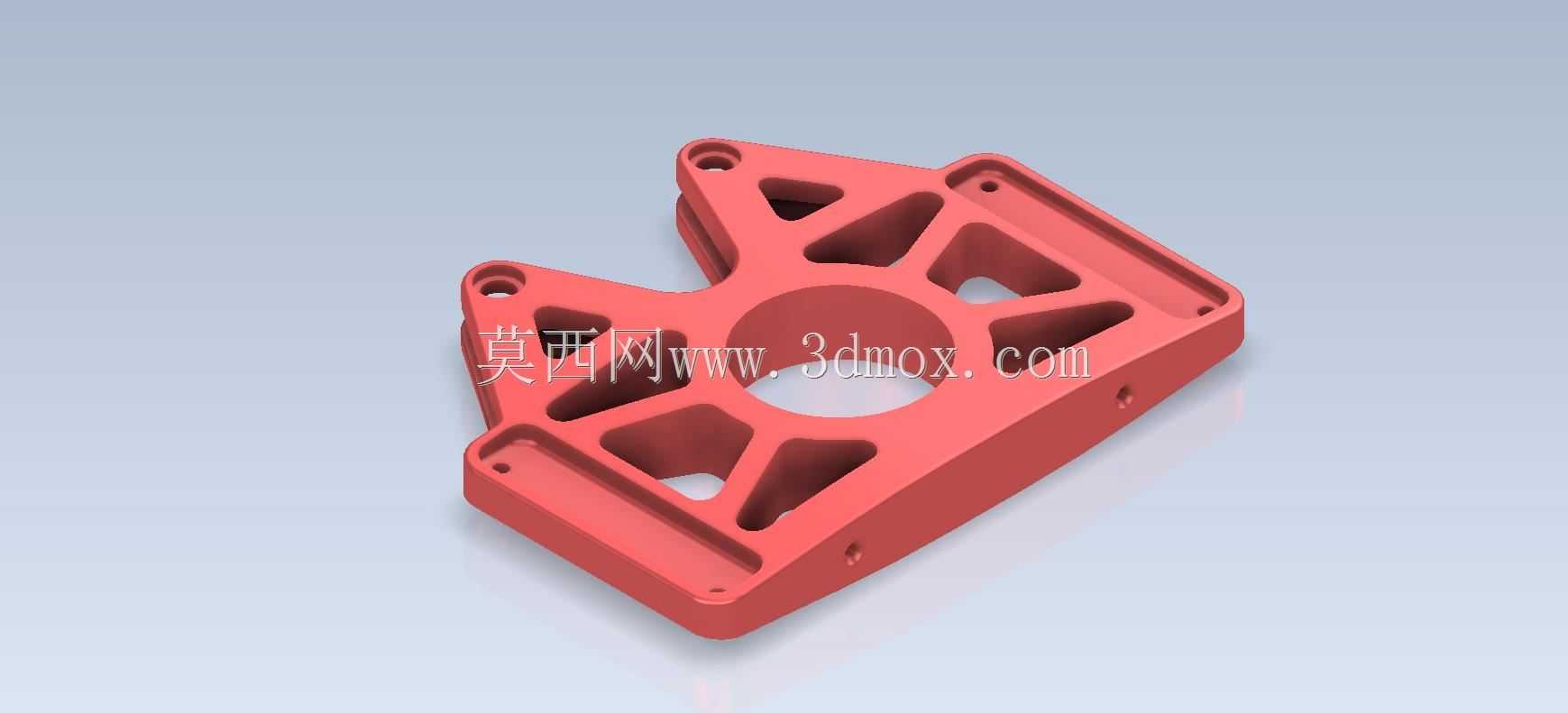

　　这款三角构型的安装支座，在轻工自动化输送线、小型实验台架、桌面级工装夹具的辅件配套场景中适配性极强，日常多承担轴类部件的定位支撑、传动组件的转接固定功能，区别于常规方形安装座的厚重设计，整体采用辐射状三角镂空的筋位布局，在保证结构刚性的前提下大幅削减了零件自重，对于有减重需求的移动工装、便携检测设备的安装位来说，能有效降低整体负载。从实际安装边界来看，零件主体为近似直角三角的外轮廓，三个边角位置分别设置了沉头安装孔，可直接通过内六角螺栓固定在型材台面或设备基板上，中心位置的大直径通孔为核心安装位，可适配穿装轴承衬套、定位销轴或者小型传动轴，孔位周边做了加厚凸台处理，避免轴件长期转动磨损后出现支座本体的孔位失圆问题。

　　设计过程中优先考虑了受力传导路径，从中心安装孔到三个边角固定位之间，全部采用变截面的三角筋条连接，筋条的走向完全匹配螺栓预紧力和轴件工作载荷的传导方向，没有多余的冗余结构，镂空区域既可以减轻零件重量，也能在设备运行过程中减少积尘、方便运维人员观察内部轴件的运转状态，同时对于采用3D打印或者注塑工艺加工的场景，还能减少材料用量、降低成型过程中的内应力变形风险。零件的两层平行安装板之间通过侧边的围边和内部筋条连接，形成了箱型的受力结构，相比单层板的支座，抗弯折、抗扭转的性能提升明显，即使在承受偏载载荷的情况下，也不会出现安装面翘曲导致的轴件卡滞问题。侧边的长条状凸台结构可作为辅助定位面，安装时可快速靠齐设备基板上的定位边，

　　减少调整找正的时间，凸台表面做了平面度公差要求，保证和安装基面贴合时没有间隙，避免螺栓锁紧后出现零件内应力。在实际选型使用时，需要注意三个安装孔的孔位间距匹配安装基板的预留孔位，中心通孔的直径要适配所安装轴件或者衬套的外径，零件的整体厚度方向尺寸要预留足够的安装空间，避免和周边的传动部件、管线产生干涉。这类镂空式支座相比传统铸造的实心支座，在小载荷、高精度要求的桌面设备、教学实验装置中优势明显，既满足了结构强度要求，又兼顾了轻量化和外观整洁性，筋条的转角位置全部做了圆角过渡，避免应力集中导致的零件断裂，即使在频繁启停的往复运动工况下，也能保证足够的使用寿命。安装面的粗糙度要求控制在合理范围，既保证和基板的贴合精度，又不会过度提高加工成本，对于需要频繁拆装调整的工装场景，沉头孔的深度做了优化，螺栓锁紧后头部不会突出安装面，不会影响周边其他零件的布置。
