机械传动导向支架结构设计练习件

　　这款导向支架属于机械传动系统里的基础支撑导向类零件，日常在轻工自动化生产线、小型物料输送机构、工装夹具定位模组里都能见到它的身影，核心作用是为做直线往复运动的杆件、滑块或者执行端头提供稳定的运动轨迹约束，同时承担运动过程中产生的径向、轴向载荷，避免运动部件出现偏摆、窜动，保证整套机构的运动精度与运行稳定性。

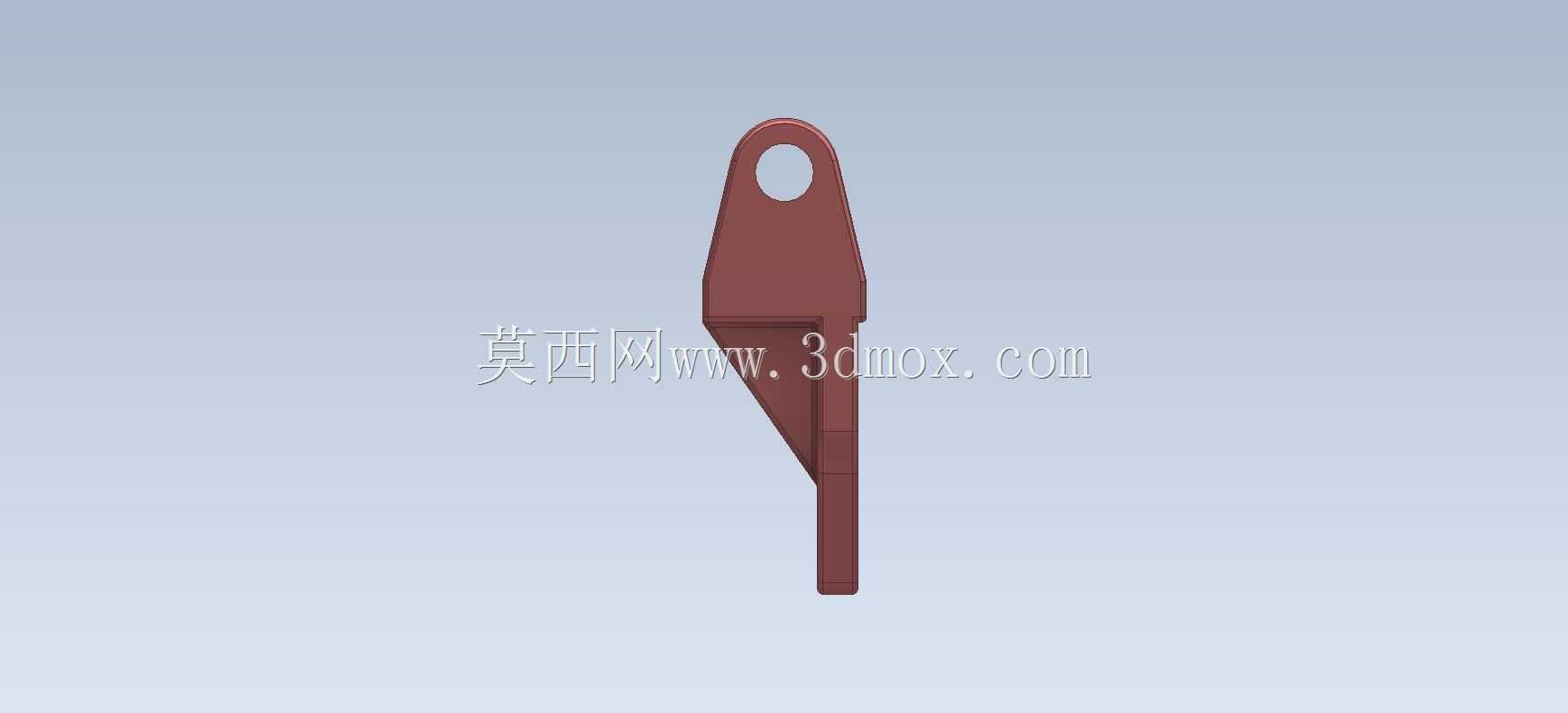

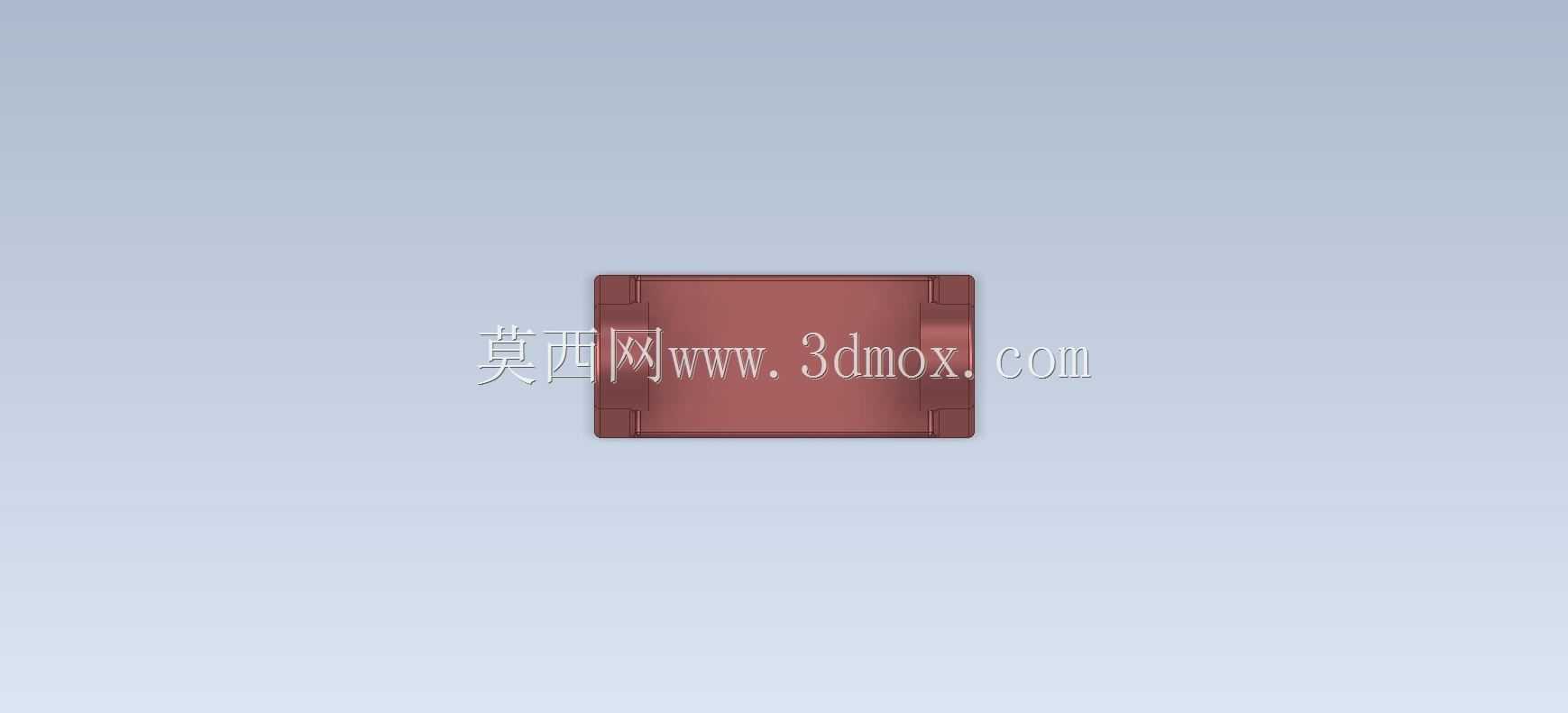

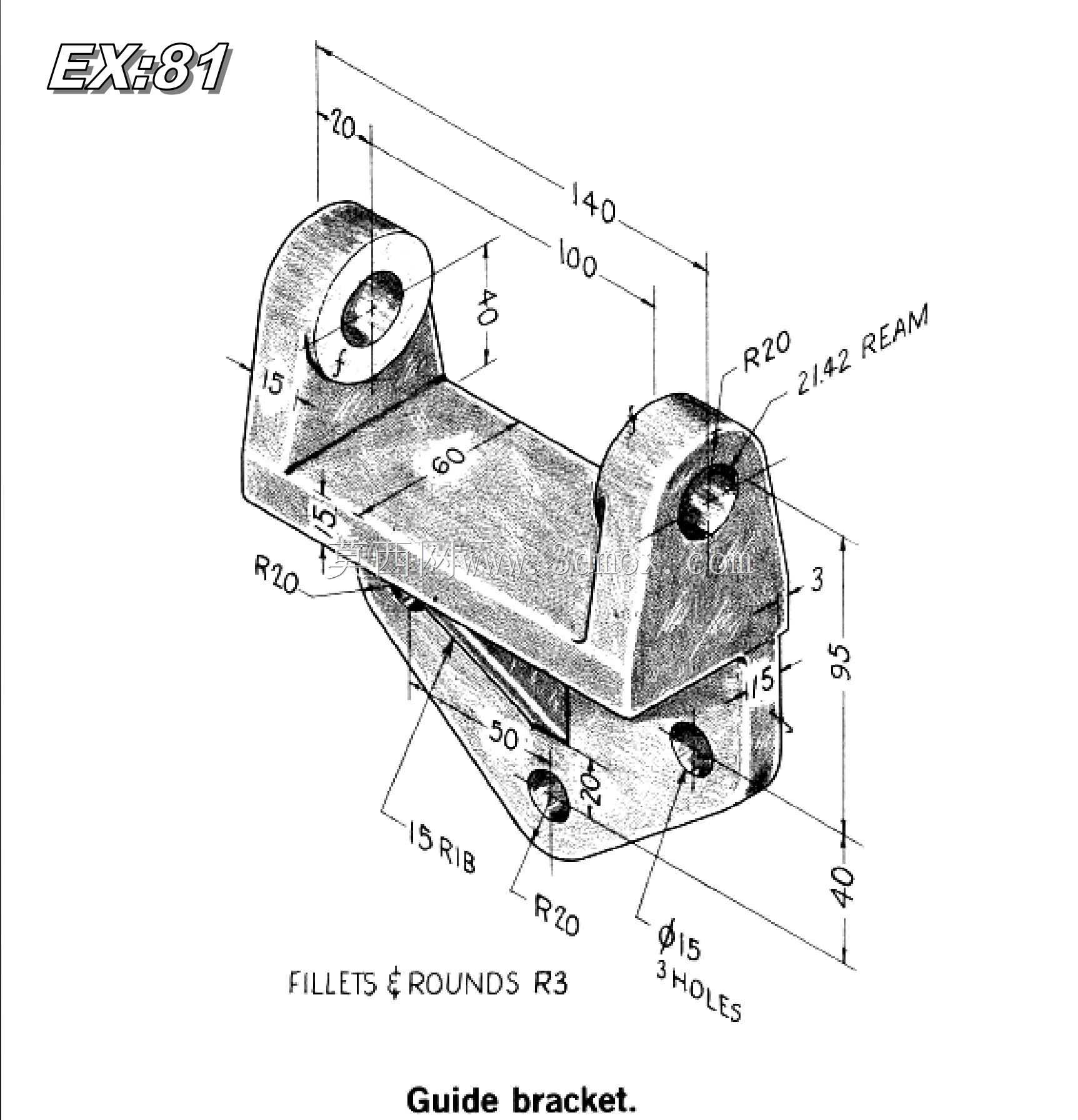

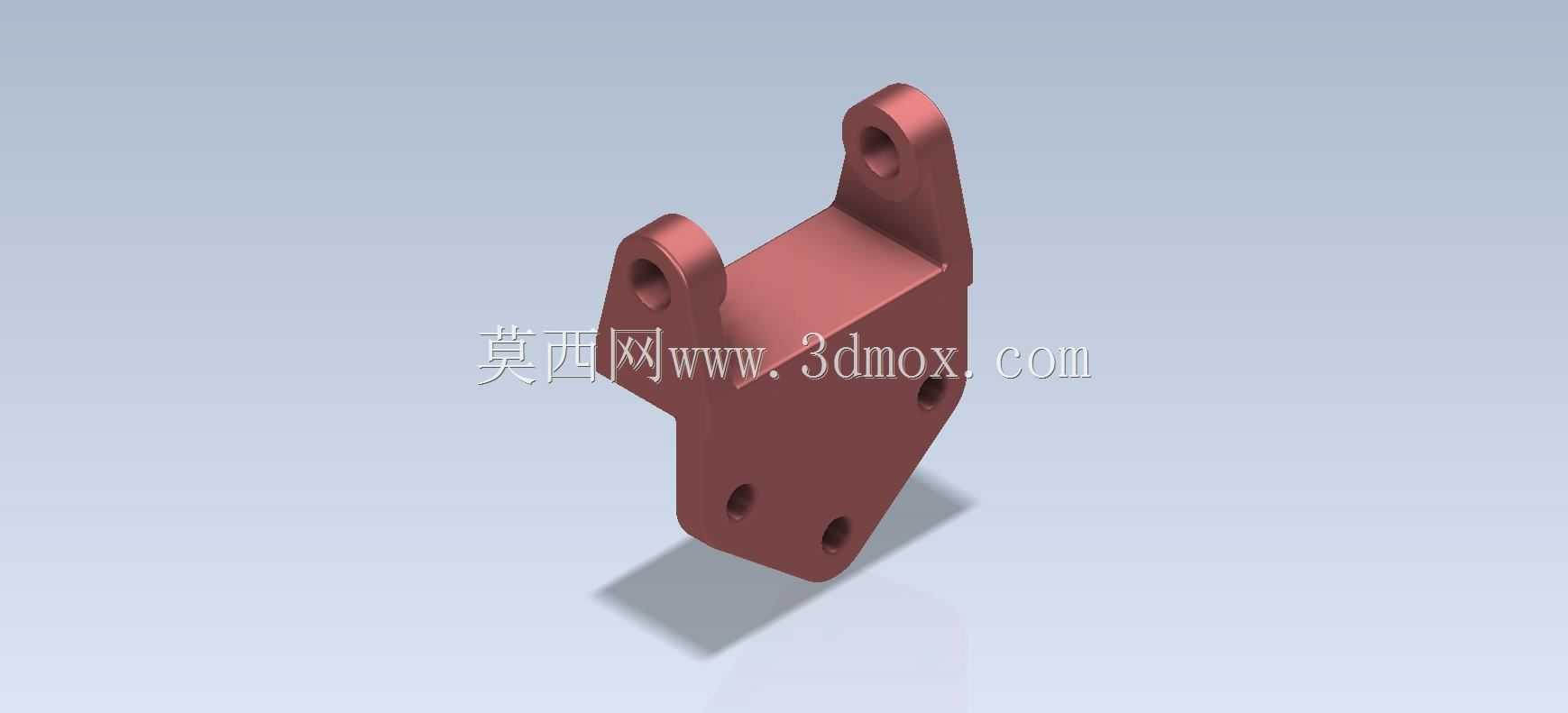

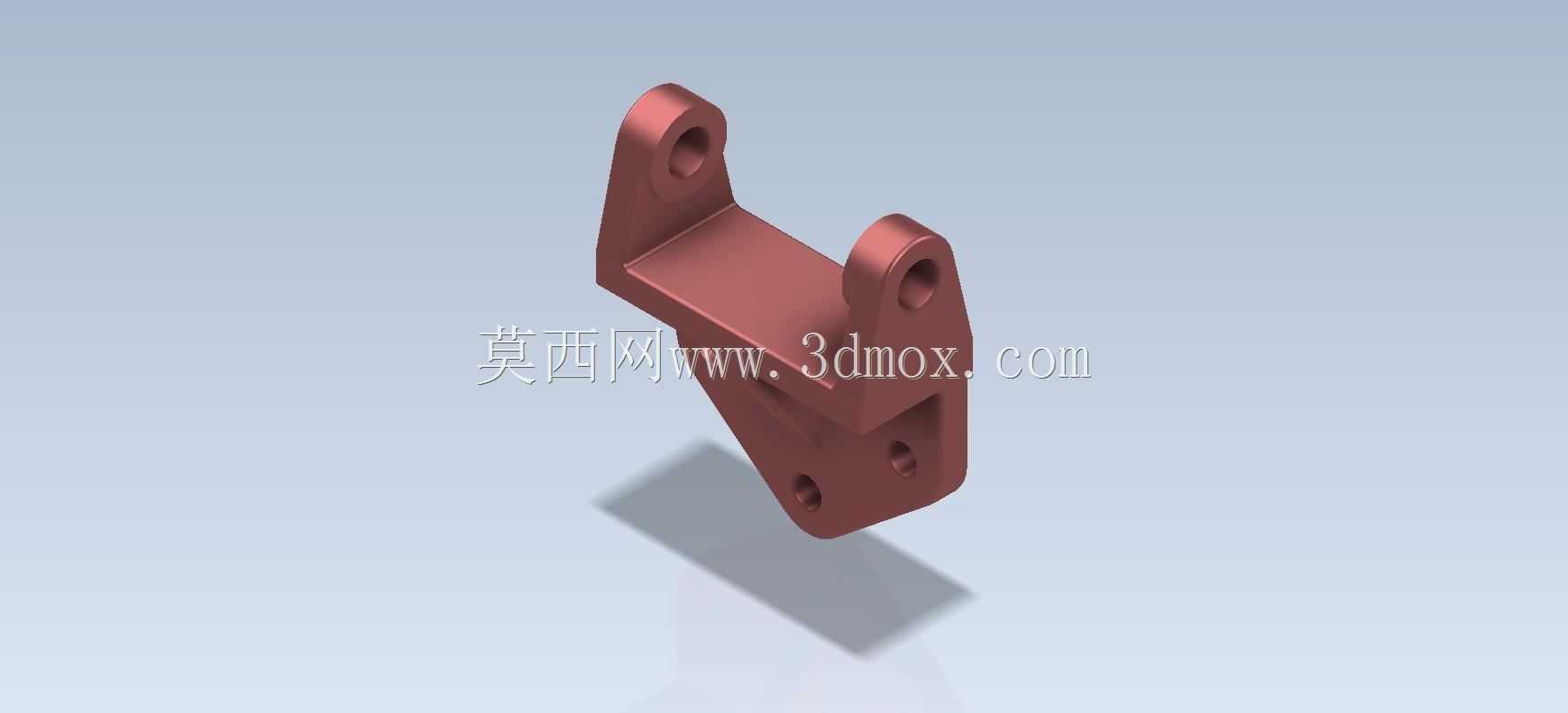

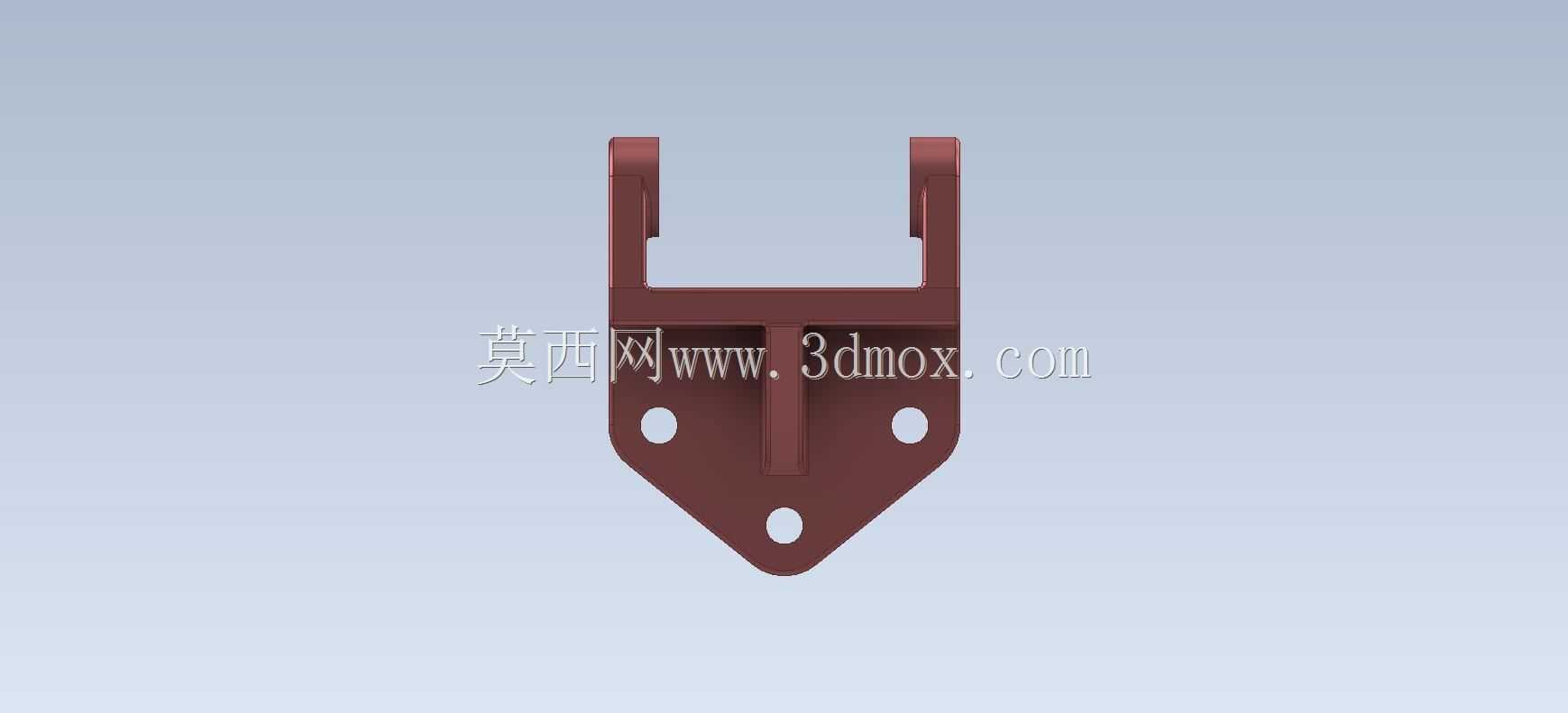

　　从结构设计逻辑来看，整个零件采用一体化铸造成型后再做机加工的工艺路线，主体是一块带厚度的矩形承载基板，基板两端向上延伸出两个对称的带孔耳座，耳座上的同轴通孔是核心的导向安装位，用来穿装导向轴或者配套的直线轴承，两个耳座的孔位同轴度公差控制在0.02mm以内，才能保证导向轴穿装后不会出现卡滞、别劲的问题。基板下端延伸出的带孔安装支脚，是整个支架和设备机架的连接部位，支脚上的沉孔用来穿装内六角螺栓，安装时可以把螺栓头完全埋入沉孔内，不会突出零件表面干涉其他运动部件。

　　设计时首先要考虑的是安装边界约束，这类导向支架的安装孔位间距需要和配套的型材安装槽间距匹配，常规适配2020、3030系列工业铝型材的安装孔距，耳座的内开档尺寸要比配套的滑动部件宽度大1-2mm，预留出装配间隙同时避免滑动过程中出现剐蹭。零件的壁厚设计也有讲究，耳座部位因为要承受反复的交变载荷，壁厚比基板厚2mm，避免长期受力出现耳座断裂的问题，基板部位在保证结构强度的前提下做了局部减重，不会额外增加设备的整体负载。

　　实际应用场景里，这类导向支架经常用在小型气动推料机构上，气缸的活塞杆穿过耳座的导向孔，支架承担活塞杆伸出过程中的径向力，避免气缸活塞杆因为受径向力出现密封件磨损、漏气的问题，大幅延长气缸的使用寿命。在工装夹具的定位模组里，它可以为定位销的升降运动提供导向，保证定位销每次升降都能精准插入工件的定位孔，不会出现偏斜卡料的情况。在小型检测设备的探头进给机构里，它也能为探头的直线运动提供稳定导向，保证探头检测位置的重复精度，满足检测工序的精度要求。

　　建模过程中需要重点关注几个工艺细节，所有的孔位边缘都做了0.5mm的倒角，既可以去除机加工产生的毛刺，也能在装配导向轴、轴承的时候起到导向作用，方便零件快速装配。零件的所有转角位置都做了R2的圆角过渡，避免应力集中，尤其是耳座和基板连接的位置，是整个零件的应力集中区，圆角过渡可以有效分散应力，避免设备运行过程中因为震动、冲击出现焊缝或者基体开裂的问题。安装支脚的贴合面需要做铣平处理，平面度控制在0.03mm以内，保证支架安装到机架上之后不会出现倾斜，进而影响导向精度。

　　从受力角度分析，这类导向支架承受的载荷主要分为三类，第一类是运动部件运动时产生的垂直于导向轴方向的径向载荷，第二类是机构启停时产生的冲击载荷，第三类是设备运行过程中持续的震动载荷，所以在材质选择上一般选用铸钢或者高强度铝合金，铸钢材质的支架强度高、抗冲击性能好，适合负载较大的冲压、搬运类设备，铝合金材质的支架重量轻、不易生锈，适合食品包装、电子组装这类对洁净度、重量有要求的轻型自动化设备。

　　安装调试的时候需要注意，先把支架通过螺栓预固定在机架上，不要完全锁紧螺栓，然后穿入导向轴，打表测量导向轴的全行程跳动，微调支架的安装位置，直到导向轴的跳动量满足设计要求之后，再交叉锁紧所有的安装螺栓，避免因为单个螺栓先锁紧导致支架出现微小变形，影响导向精度。日常维护的时候只需要定期检查耳座孔位的磨损情况，以及安装螺栓有没有松动，就可以保证支架长期稳定运行，不需要做额外的复杂保养。
