机械传动用铰接摇臂结构件设计

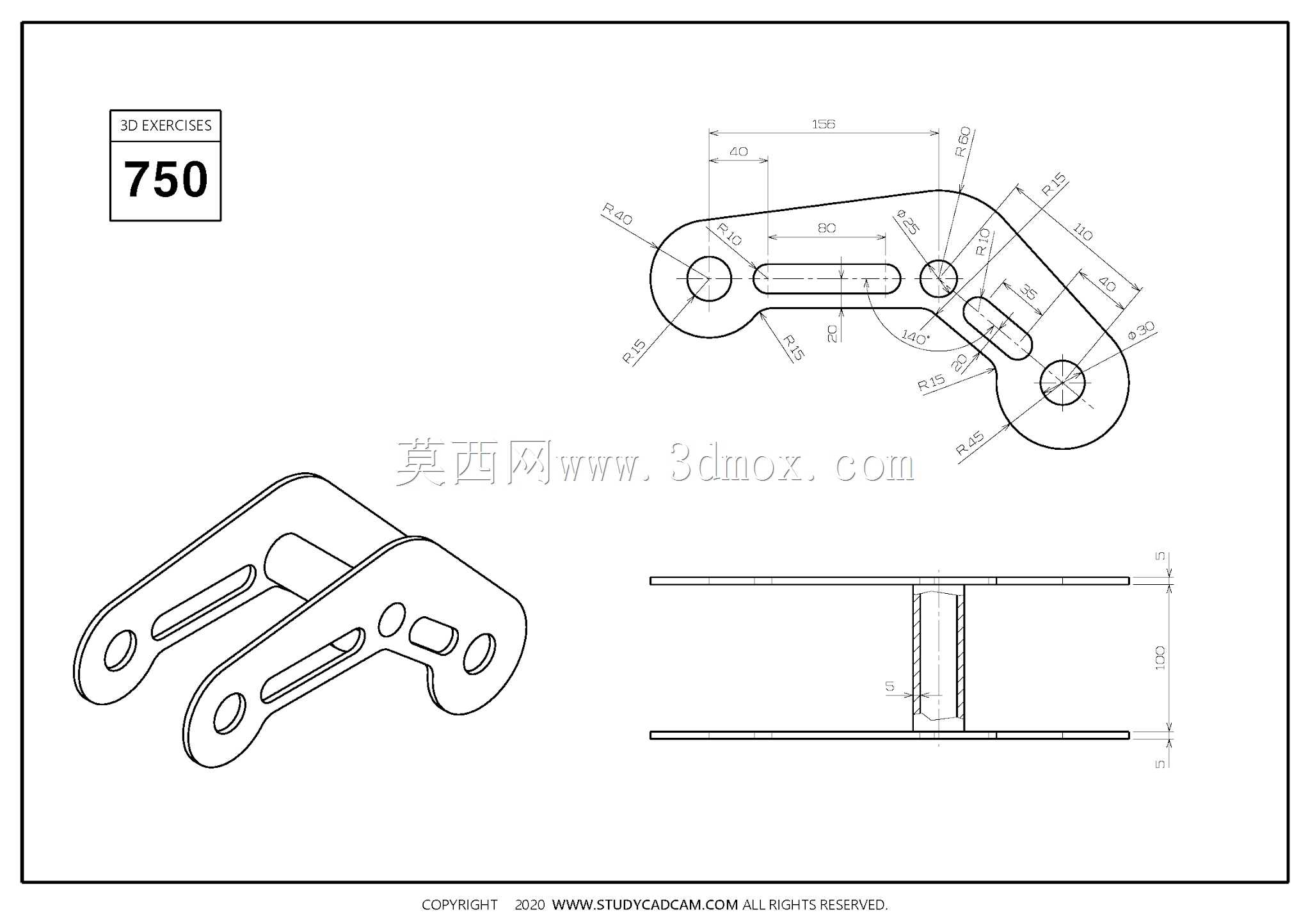

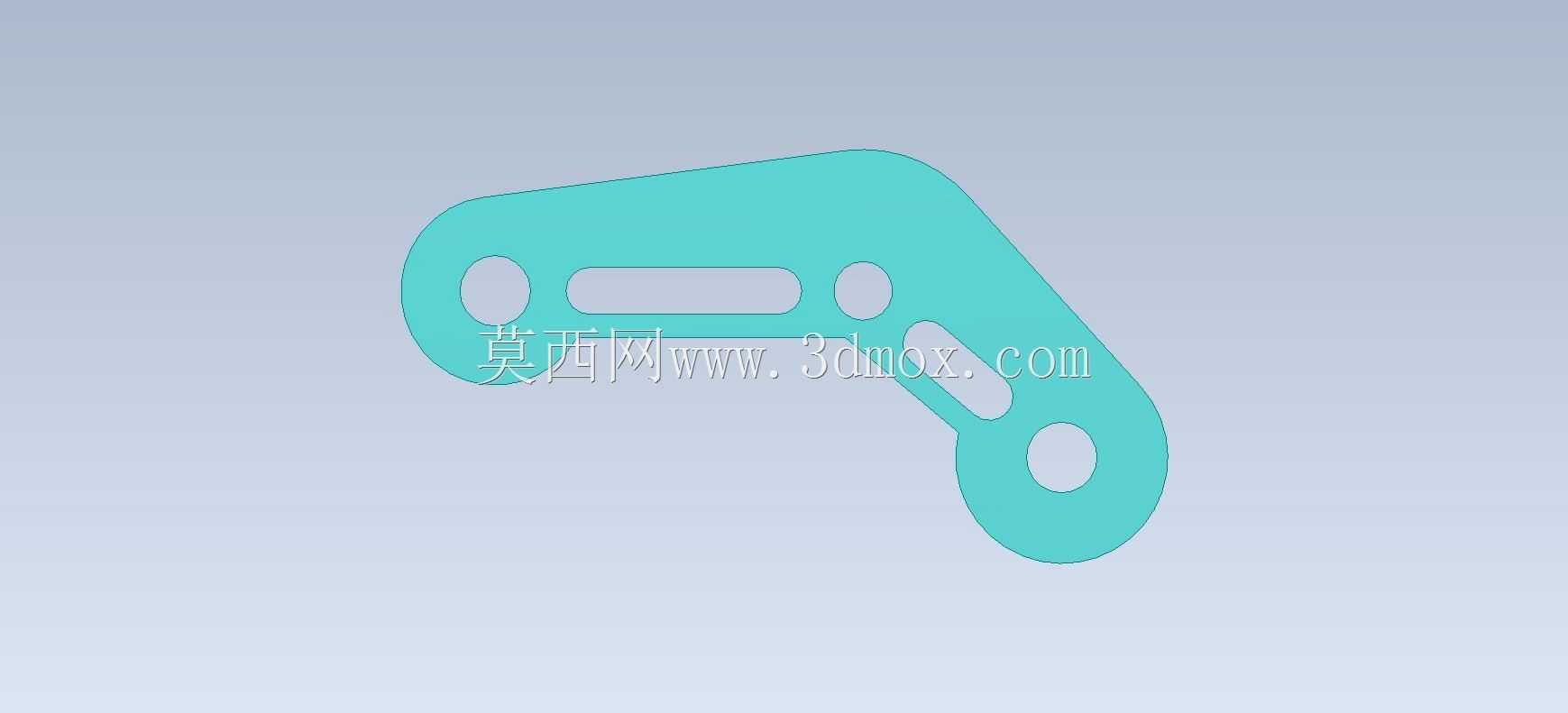

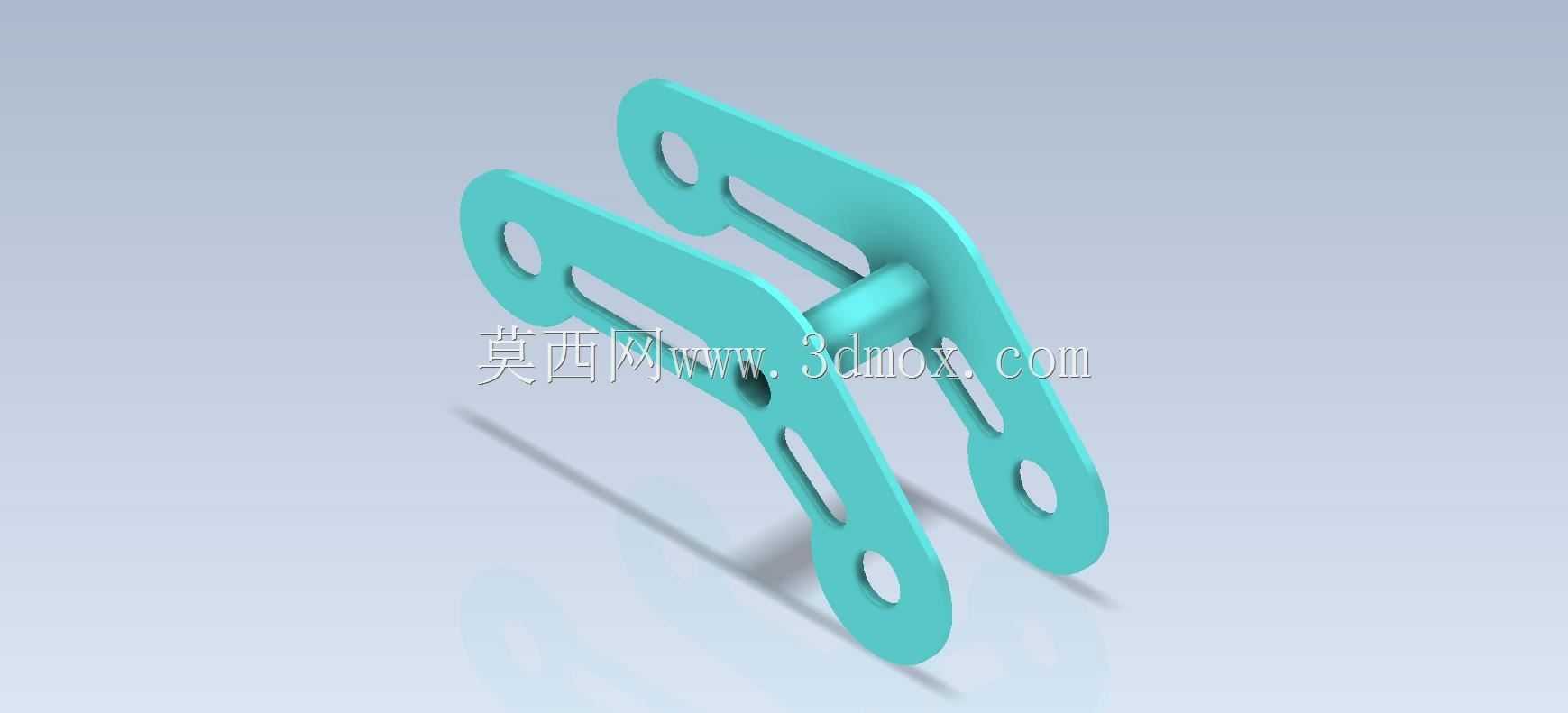

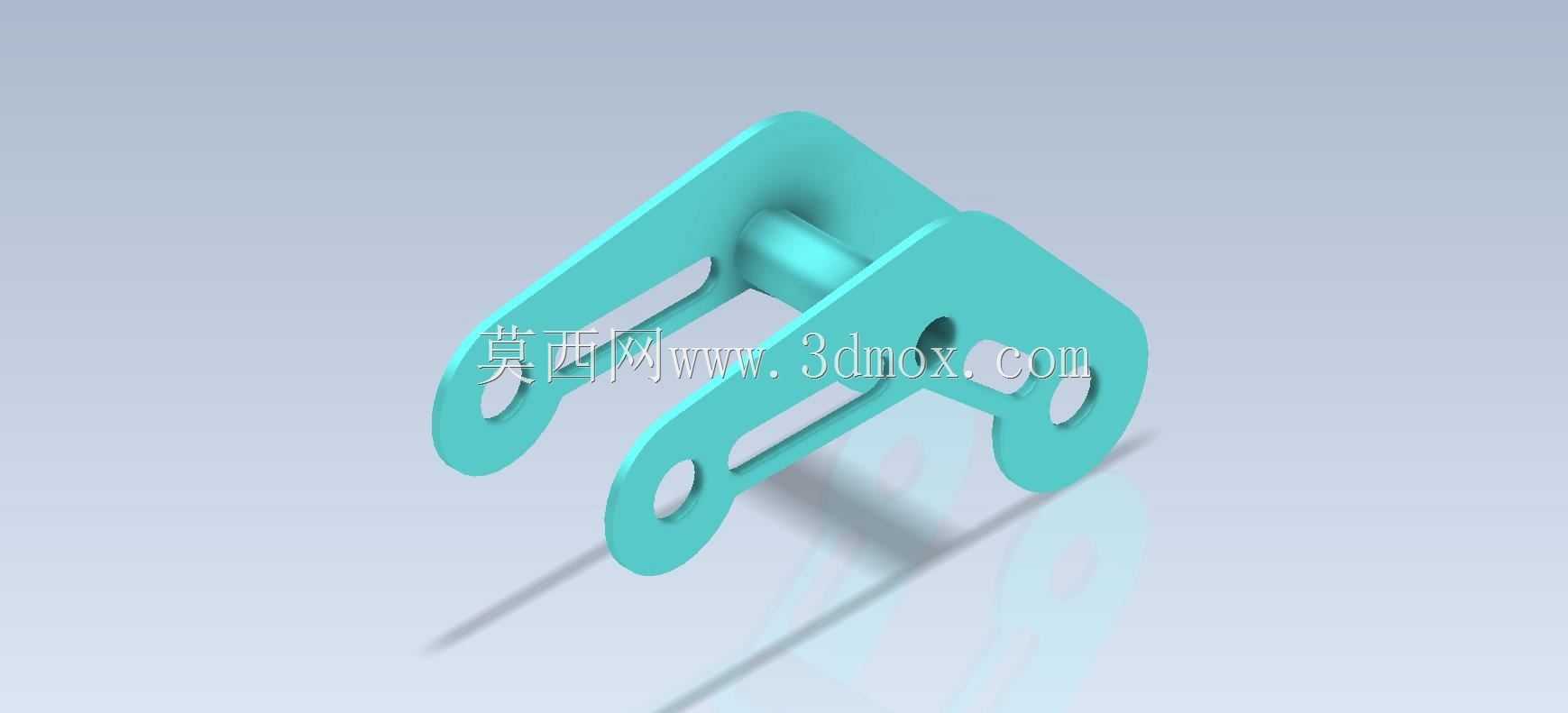

　　这类摇臂铰接件在轻工自动化输送线、小型专用作业机具的连杆传动机构中应用十分广泛，核心作用是在固定铰接支点的约束下，将输入端的直线往复位移或者摆动扭矩，转化为输出端特定轨迹的往复动作，常见于间歇送料机构、工位切换摆臂、小型机具的操作执行端，相比一体式冲压的悬臂类零件，双片夹装式的摇臂结构在同等重量下抗扭、抗侧向弯折的表现更突出，适合中低载荷、高频次往复摆动的工况。从结构设计逻辑来看，该零件采用对称双立板搭配中部铰接销轴套的布局，两侧立板上分别预留了多组安装孔位，其中靠近销轴套的两组长圆孔是输入端的连接位，设计成长圆孔而非圆孔的核心考量，是给装配环节预留一定的位置调整余量，抵消连杆加工、机架焊接带来的累计位置误差，

　　避免装配时出现孔位错位强行锁附导致的运动卡滞、附加应力集中问题；立板末端的圆孔是执行端的安装位，用来连接末端的作业触头、拨块或者联动杆件，孔位边缘做了圆弧过渡加厚处理，避免长期受交变载荷时孔位边缘出现应力开裂。中部的销轴套和两侧立板采用一体化成型结构，相比后期焊接拼装的结构，同轴度精度更高，铰接转动时不会出现两侧立板错位导致的销轴偏磨问题，销轴套的内径尺寸匹配常规的小直径圆柱销轴，装配时可以直接加装自润滑铜套或者滚动轴承，根据工况的转速、载荷需求灵活选择铰接副的摩擦形式，不需要额外对零件本体做二次加工。从安装边界来看，零件整体的外轮廓宽度、摆动半径都控制在紧凑的尺寸区间，安装时中部销轴作为固定支点锁附在机架的安装座上，

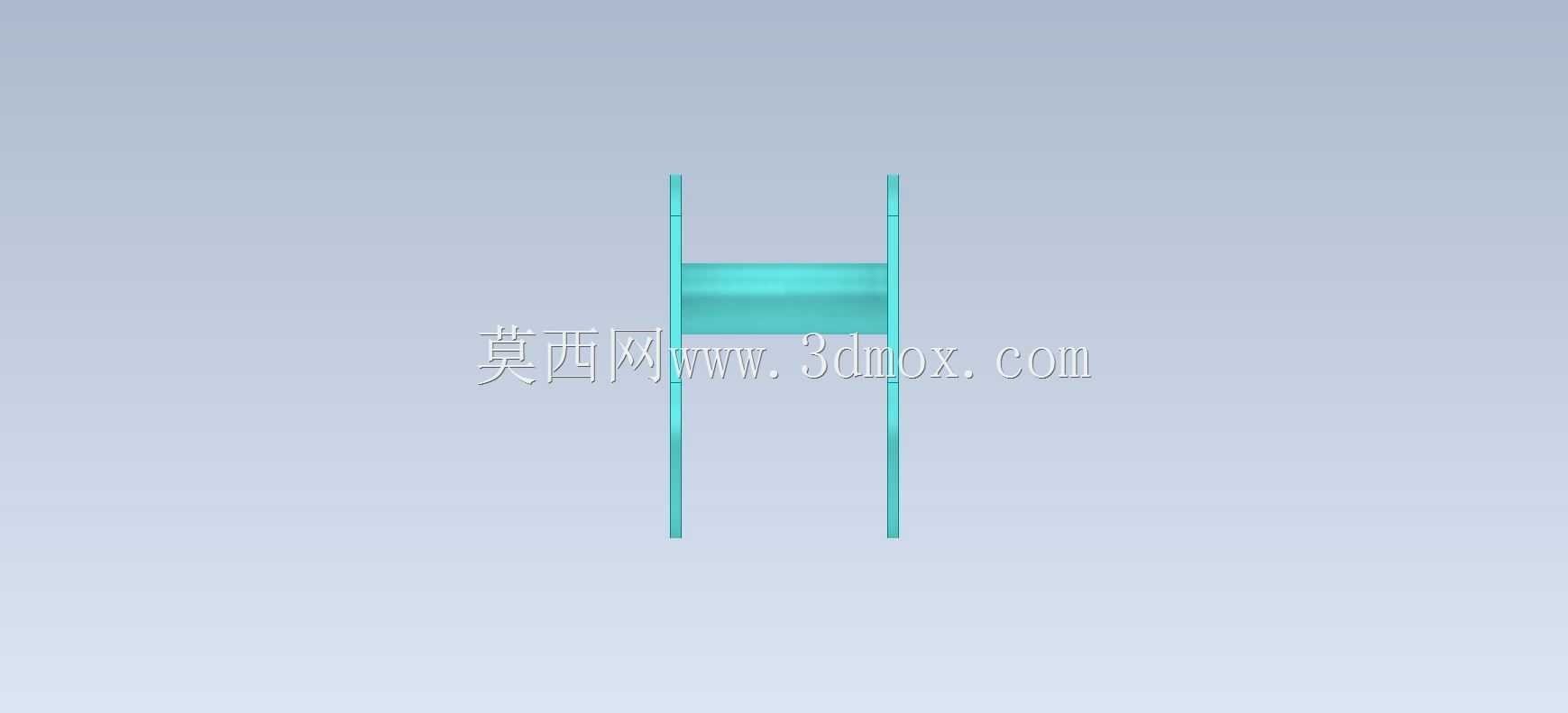

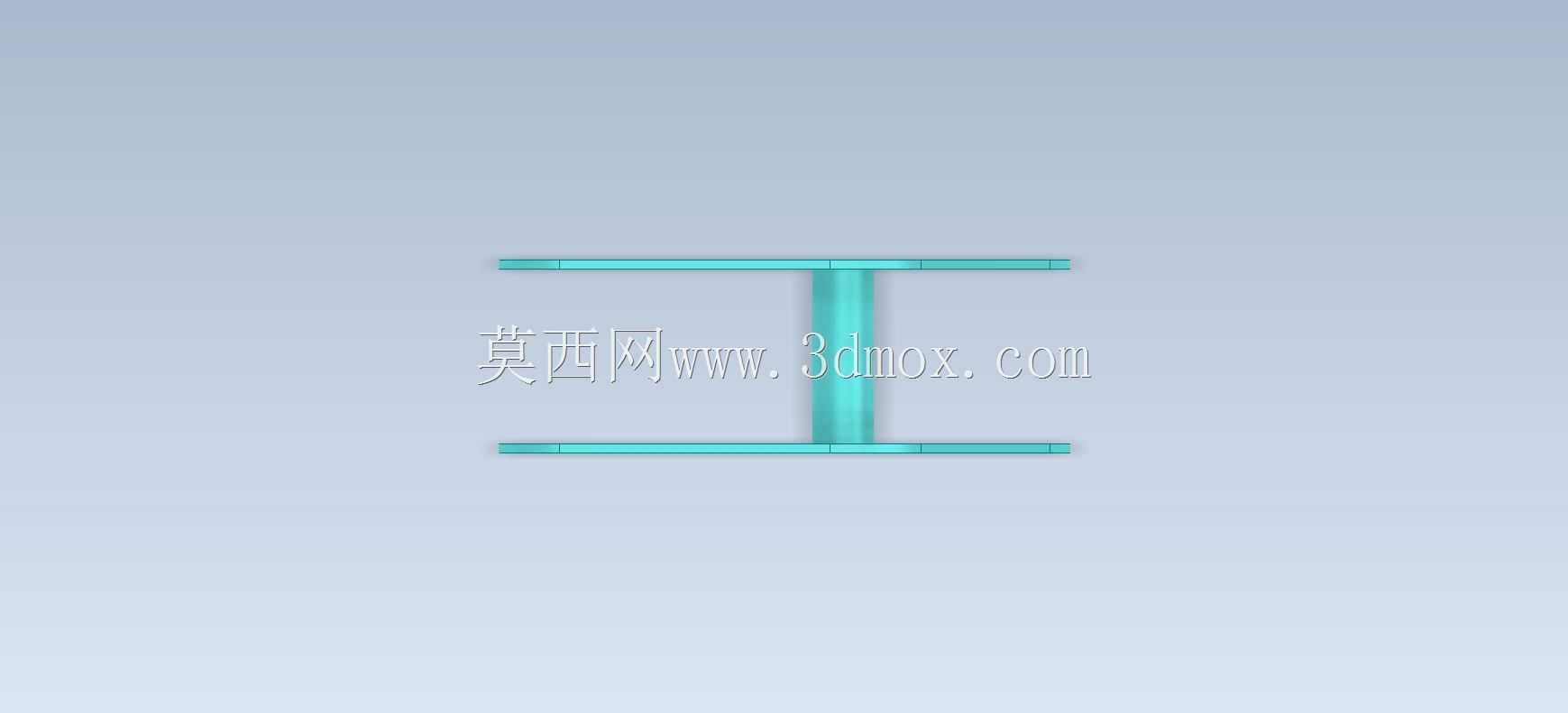

　　输入端连接驱动气缸或者偏心轮连杆，输出端连接作业执行件，整个摆动行程内零件的外边缘不会和周边的机架型材、其他传动部件产生运动干涉，设计时已经对摆动全行程的包络空间做了避让校核，两侧立板之间的预留间隙刚好可以容纳常规厚度的连杆接头，装配时不需要额外加垫片调整间隙。零件的壁厚设计遵循等强度原则，受力较大的销轴套周边、孔位连接区域做了局部加厚，非受力的立板中部区域做了镂空减材处理，既降低了零件自身的重量，减少摆动时的惯性冲击，也不会削弱整体的结构强度，镂空区域的边缘全部做了圆角过渡，避免热处理或者受力时出现应力集中的断裂风险。在实际选型应用时，这类摇臂可以根据具体的载荷需求选择对应的加工工艺，

　　小批量试制时可以采用板材线切割后焊接销轴套的方式快速打样，批量生产时可以采用压铸或者模锻工艺成型，再对孔位做精加工保证装配精度，表面处理可以根据使用环境选择发黑、镀锌或者喷塑，满足不同工况下的防锈、耐磨需求。建模过程中需要重点保证两侧立板安装孔的同轴度，以及中部销轴套内孔和两侧立板的垂直度，否则装配后会出现转动卡滞、销轴磨损加快的问题，长圆孔的长度方向需要严格对应装配调整的方向，避免调整方向和孔位走向偏差导致调整余量不足，所有的棱边都需要做倒钝处理，避免装配和维护时划伤操作人员，同时减少应力集中的风险。
