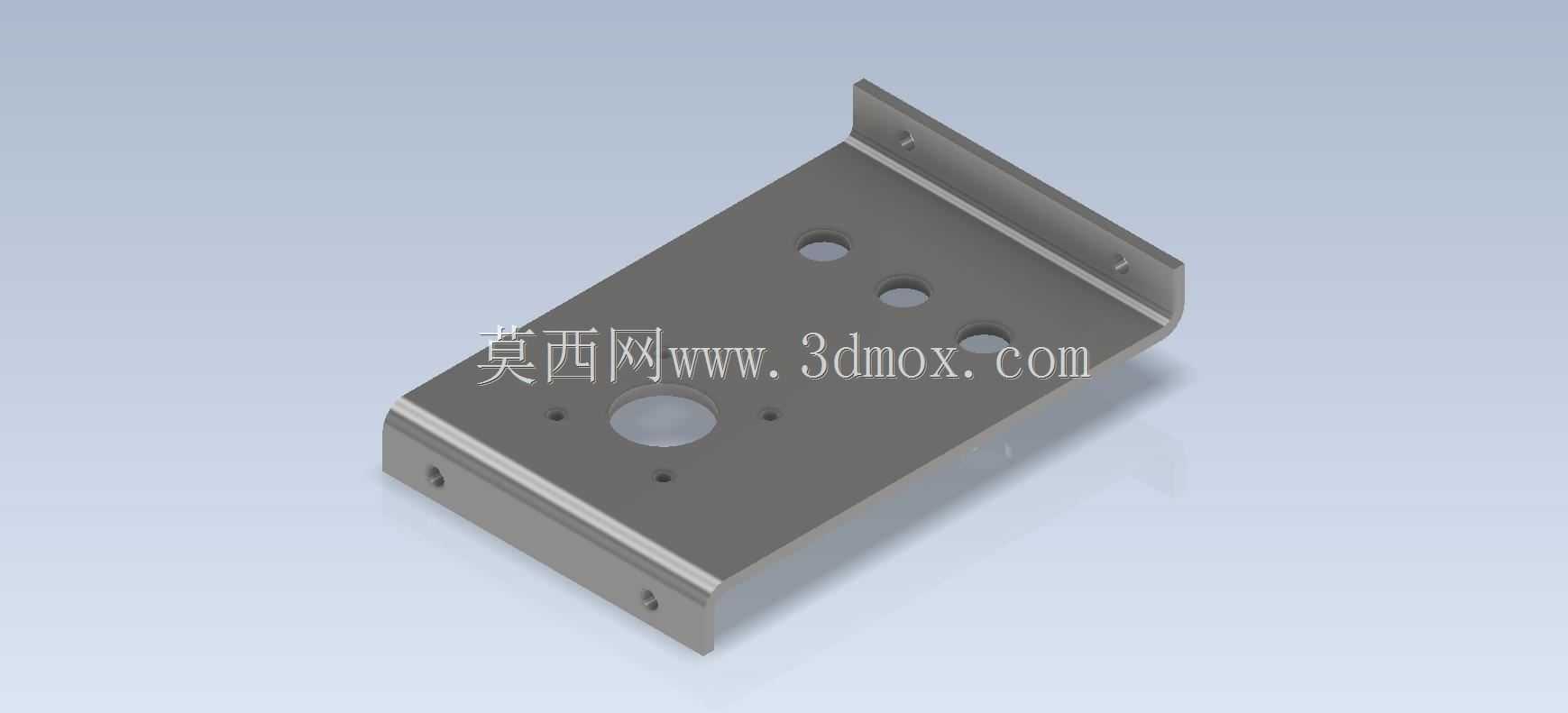

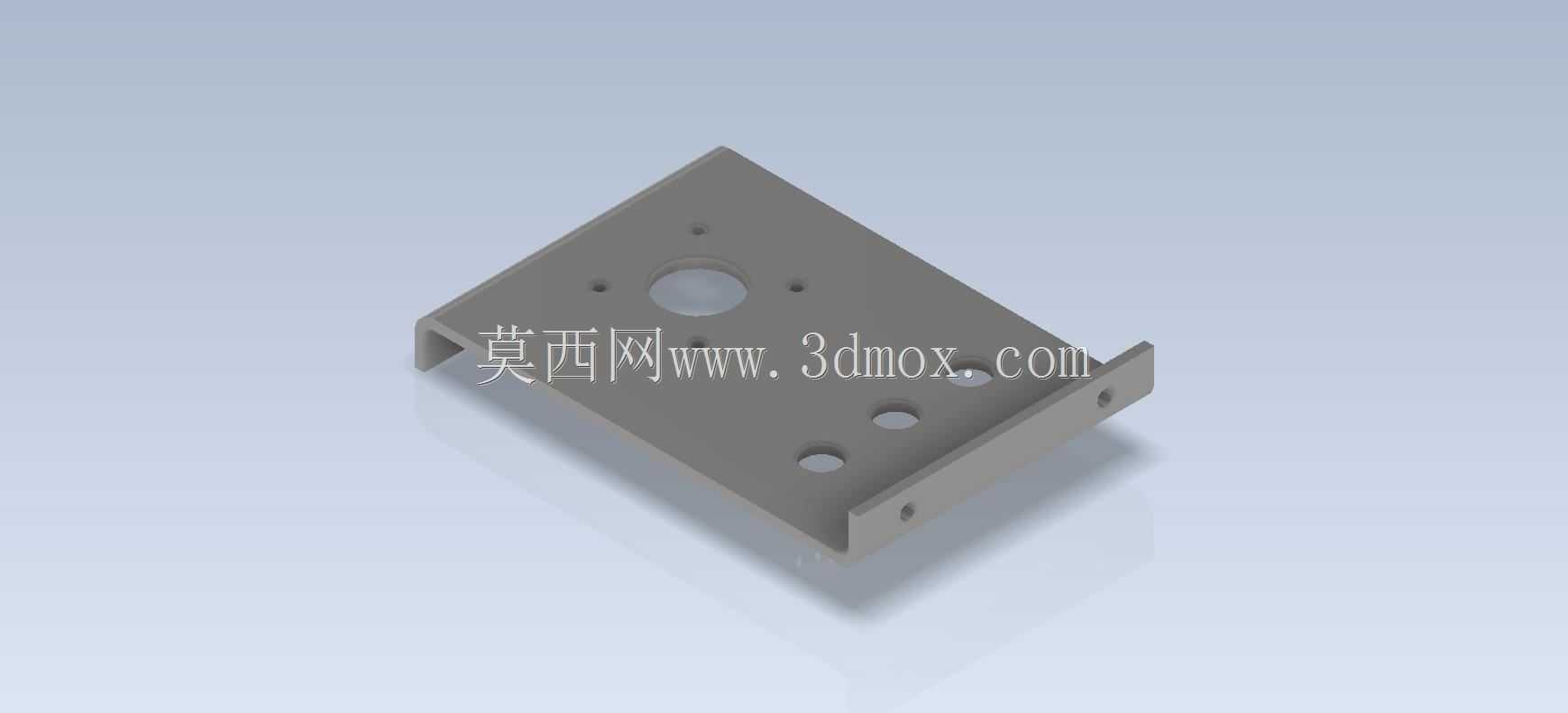

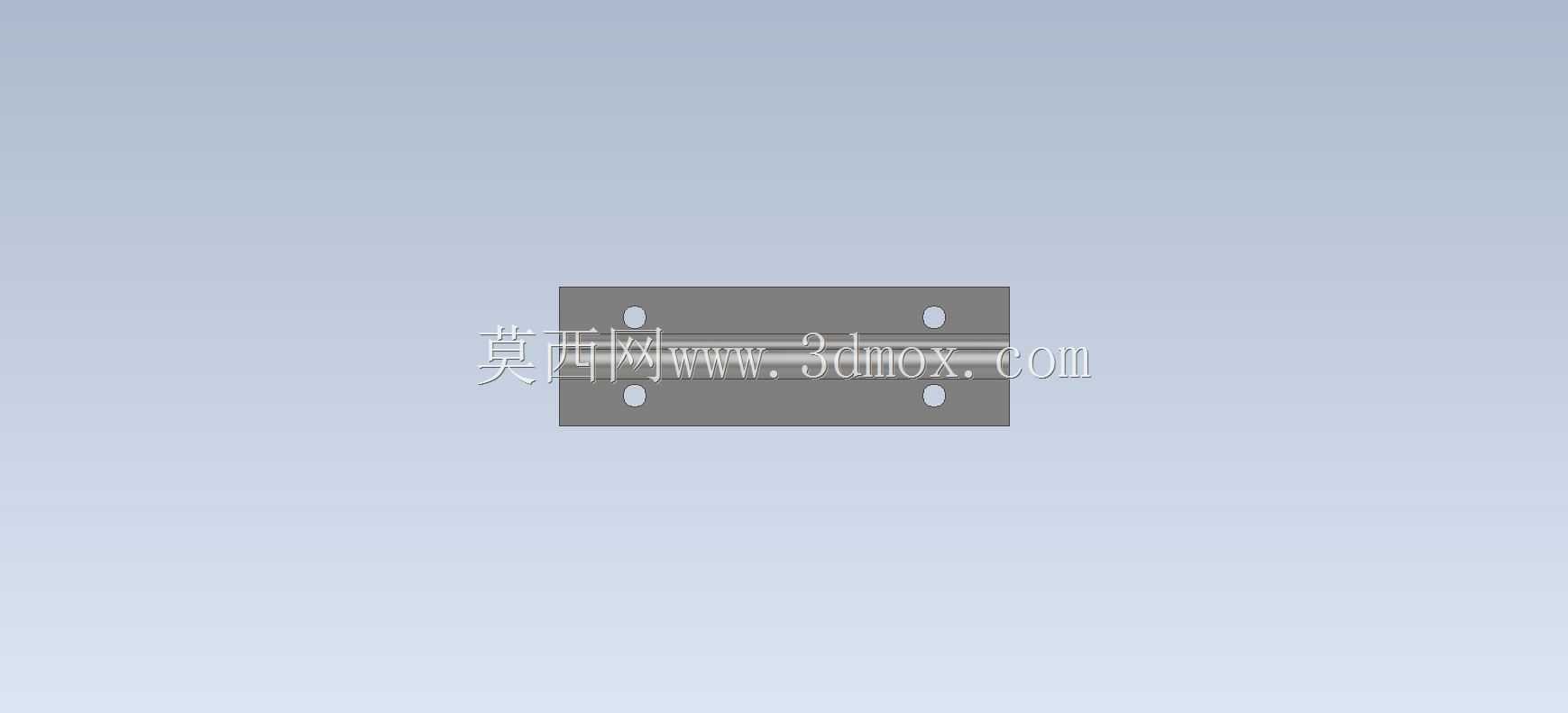

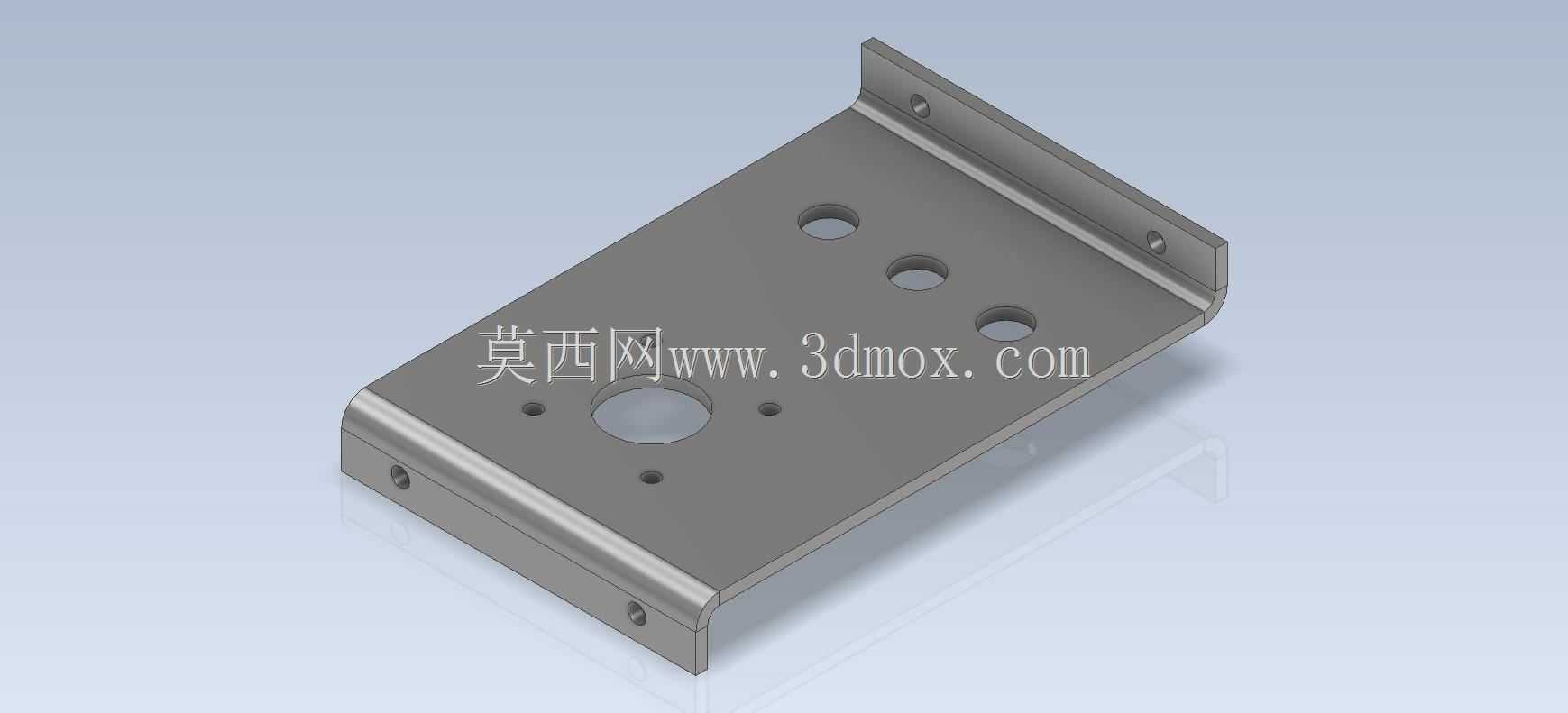

这类钣金支座在轻工自动化生产线、小型设备机架集成场景里应用十分普遍,多数时候承担着小型传感元件、气动阀组、走线槽道的承载固定功能,部分同结构件也会用作小型电控模块的安装底板,替代传统切削加工的安装座来压缩整机的制造成本与整体重量。从实际装配的边界来看,该构件的L型折弯主体分为水平承载面与垂直安装面两个核心功能区域,垂直安装面预留的两个沉头过孔适配M4规格的内六角安装螺钉,可直接固定在铝型材机架的T型槽端面、或是设备护板的预制安装位上,安装时不需要额外加工让位结构,折弯边自带的90度直角可以直接靠紧安装基准面,省掉了装配过程中的角度调校步骤。水平承载面上的孔位做了差异化的尺寸设计,

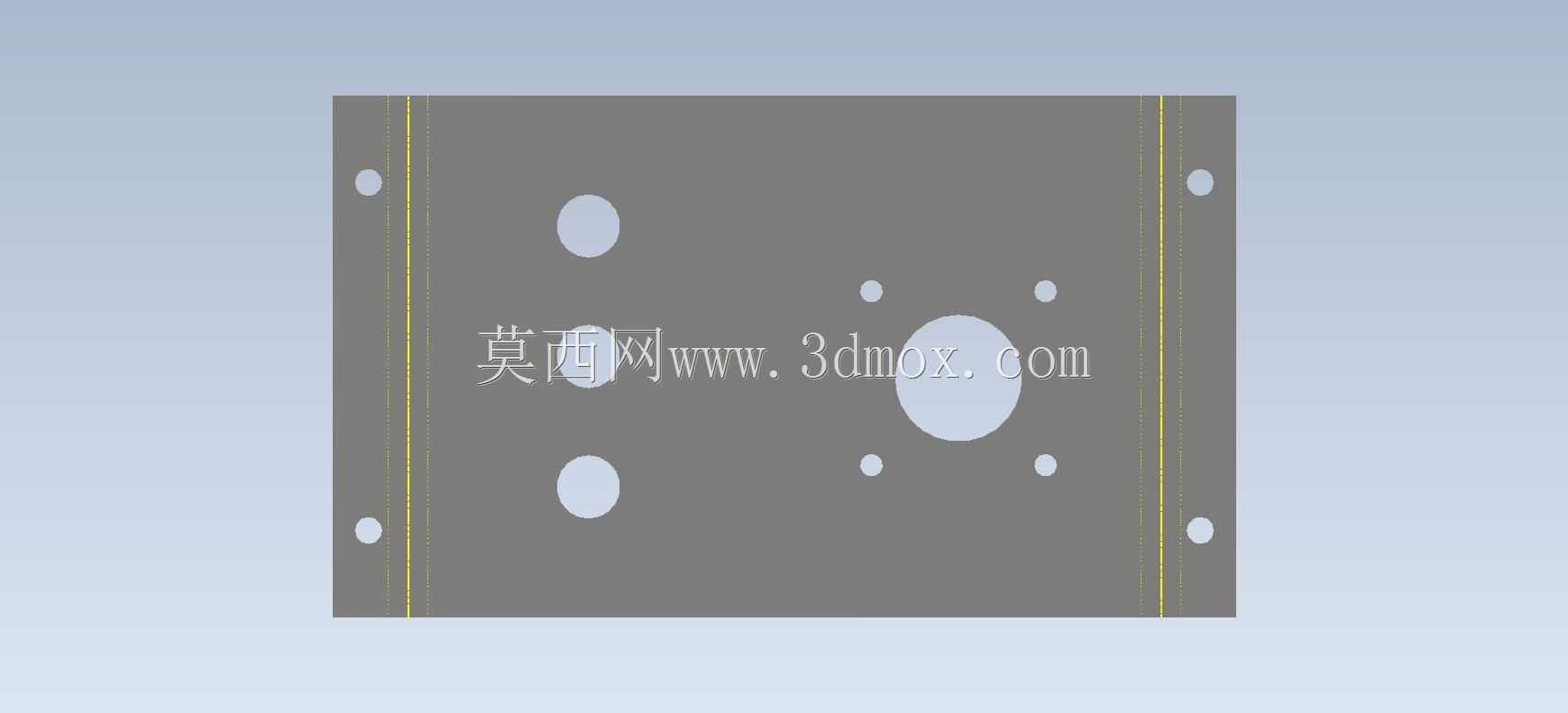

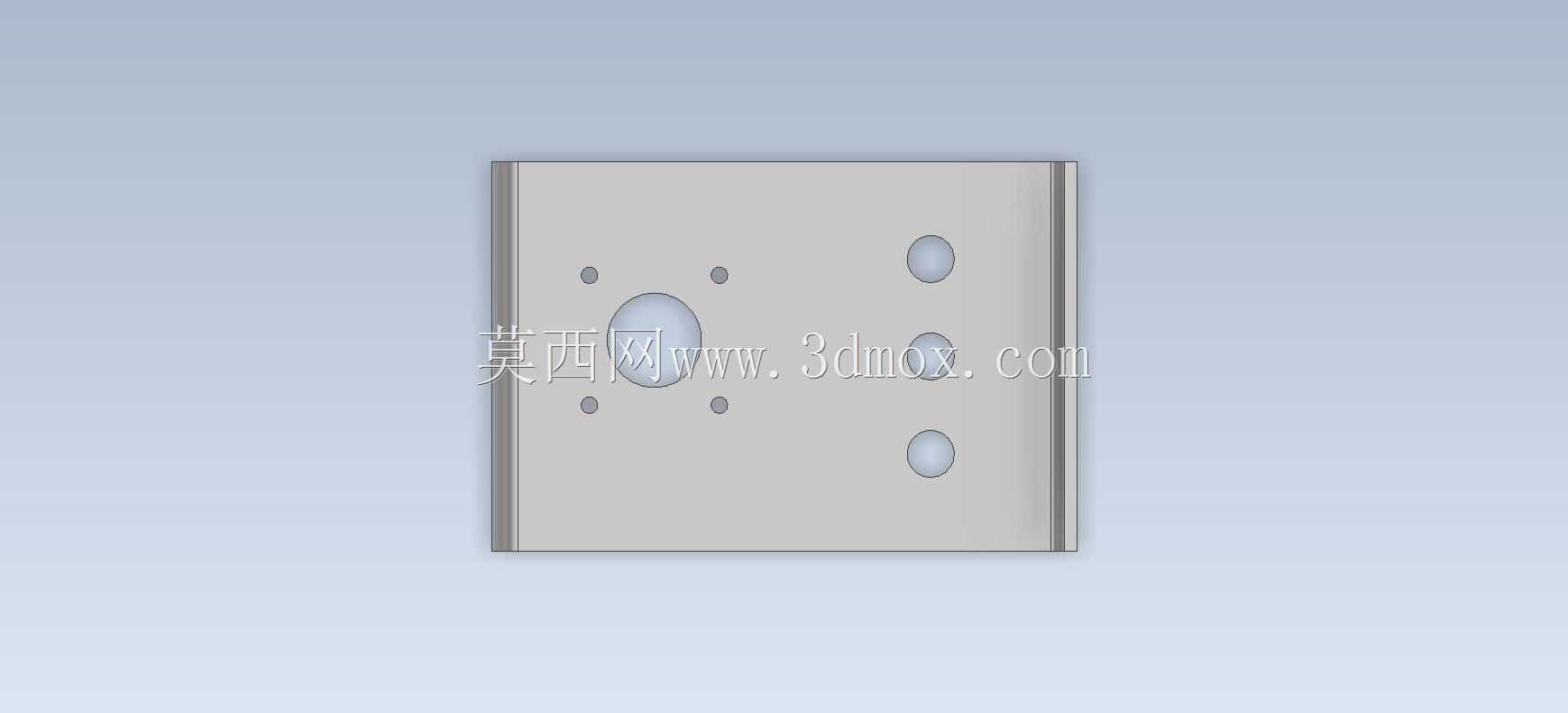

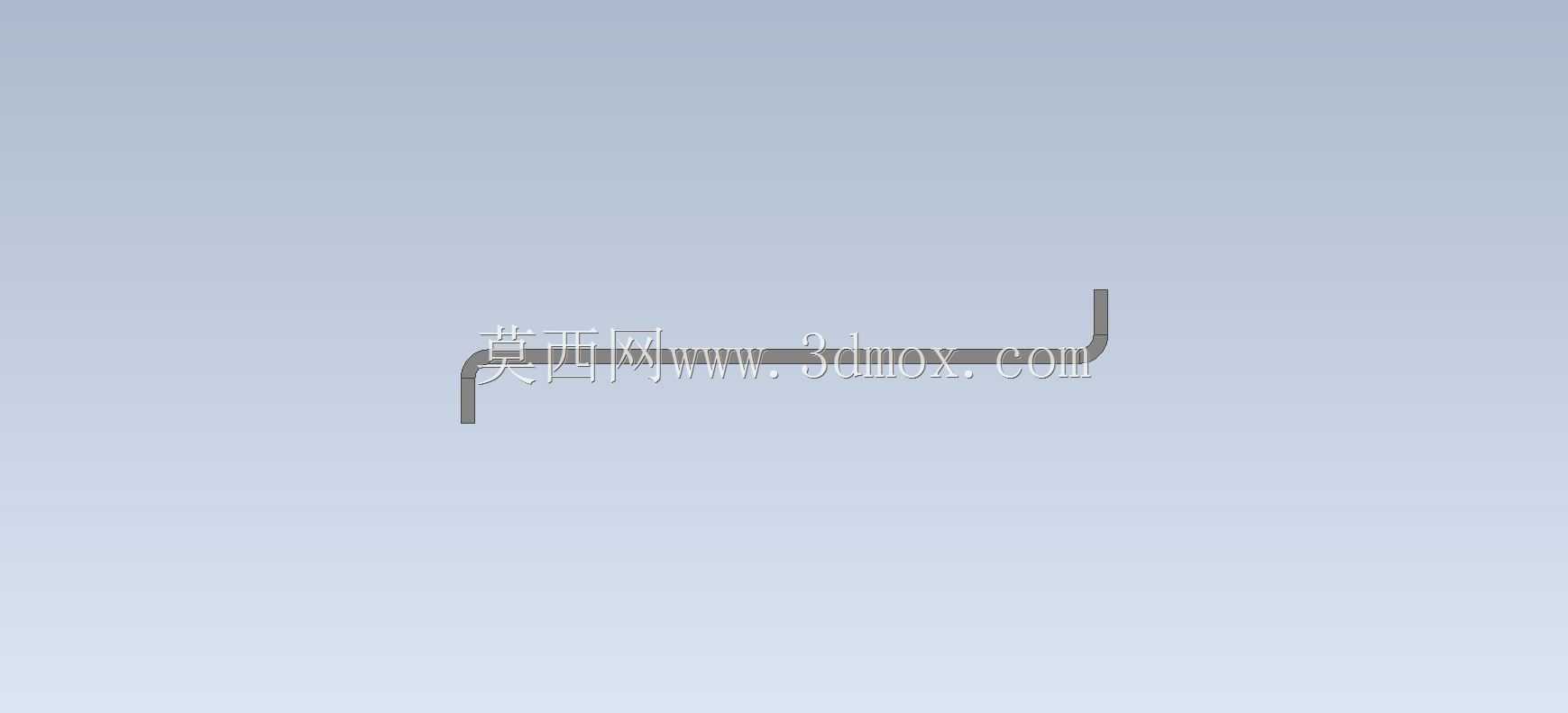

中心位置的大直径通孔是为了给需要背部走线的元件预留穿线空间,或是容纳元件底部凸出的定位柱,周围环绕的四个小孔分为两种规格,其中两个稍大的孔适配M3规格的元件固定螺钉,另外两个更小的孔是定位销孔,装配时先插入定位销完成元件的位置校准,再锁紧固定螺钉,能有效避免装配过程中元件出现位置偏移,保障安装精度。设计这类钣金件的时候,首先要核算板材的折弯系数,该构件选用的是1.5mm厚度的冷轧钢板,折弯内R角设置为0.8倍板厚,避免折弯处出现应力集中开裂的问题,同时折弯边预留了12mm的法兰宽度,既保障了垂直安装面的结构刚性,不会在长期承重后出现折弯角度变形,也给安装螺钉预留了足够的操作空间,不会出现螺钉无法垂直拧入的问题。
水平承载面的边缘做了45度的压毛边处理,所有孔位的边缘都做了去毛刺倒角,避免装配过程中划伤操作人员的手部,或是割破元件的连接线缆。从结构刚性的角度考量,该构件在水平承载面与垂直安装面的折弯连接处,没有额外增加加强筋结构,因为整体承载的额定负载不超过5kg,依靠板材自身的折弯强度就可以满足使用需求,省掉加强筋结构既可以减少冲压工序的数量,降低模具开发成本,也能避免加强筋压型过程中带来的板面平整度误差,保障元件安装面的平面度控制在0.1mm以内,满足多数小型工业元件的安装平面度要求。在实际的设备运维场景里,这类钣金支座的维护替换成本极低,因为结构简单,不需要复杂的加工工序,出现锈蚀、螺纹滑牙等损坏情况时可以快速替换,

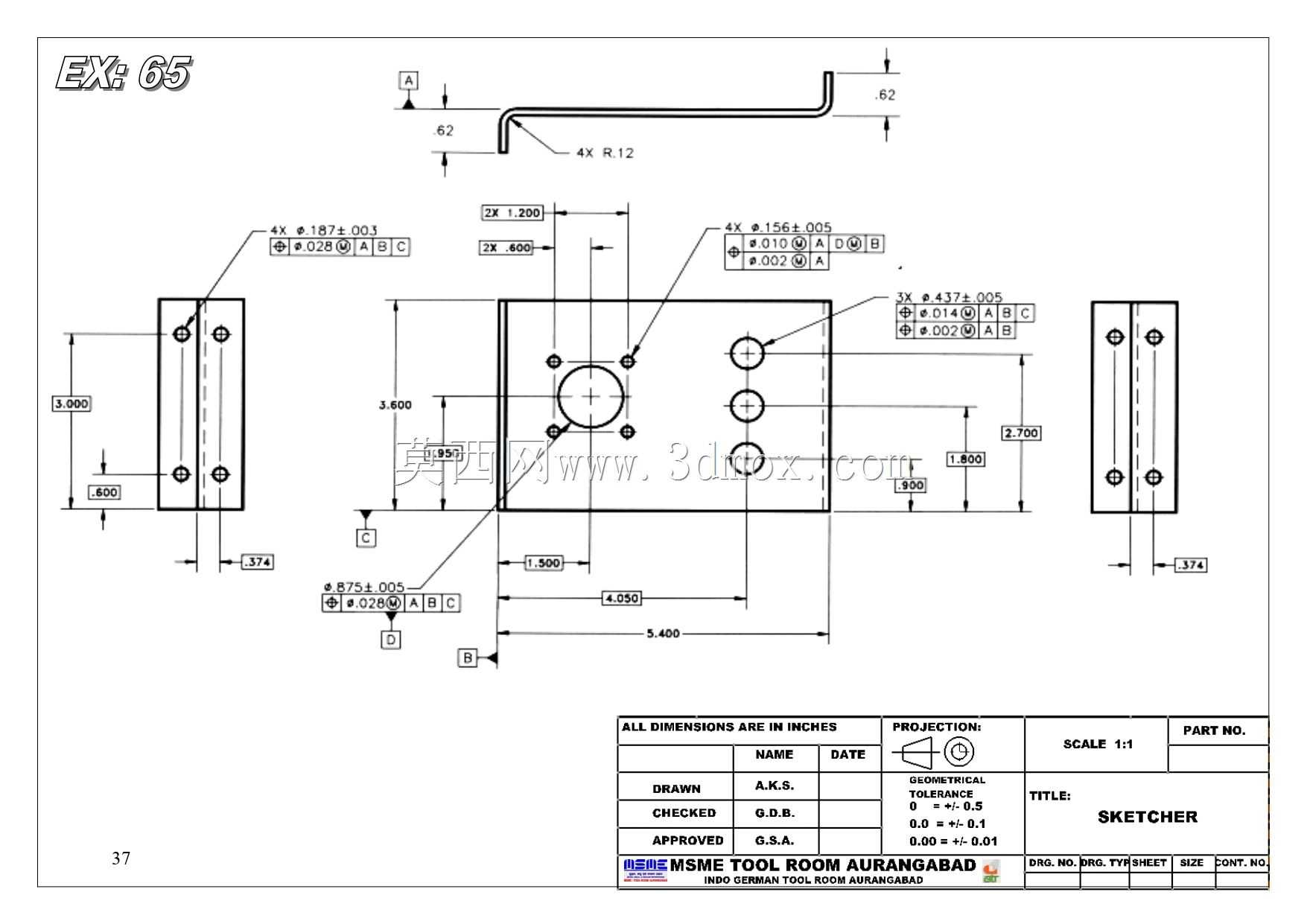

不需要对设备主体结构做任何改动。另外,该构件的表面处理可以根据实际使用场景做调整,普通室内干燥环境下做静电喷塑处理即可,若是在有轻微腐蚀的工况环境中,可以更换为镀锌板材加工,或是做电泳防锈处理,不需要改动整体的结构尺寸就能适配不同的使用环境。在三维建模过程中,这类钣金件需要优先确认折弯顺序,先完成所有孔位的冲压加工,再进行两道折弯工序,建模时要预留好折弯让位缺口,避免折弯时相邻边出现干涉,同时所有孔位的位置尺寸都要从折弯基准边开始标注,减少加工过程中的尺寸累积误差,保障成品的装配适配性。
