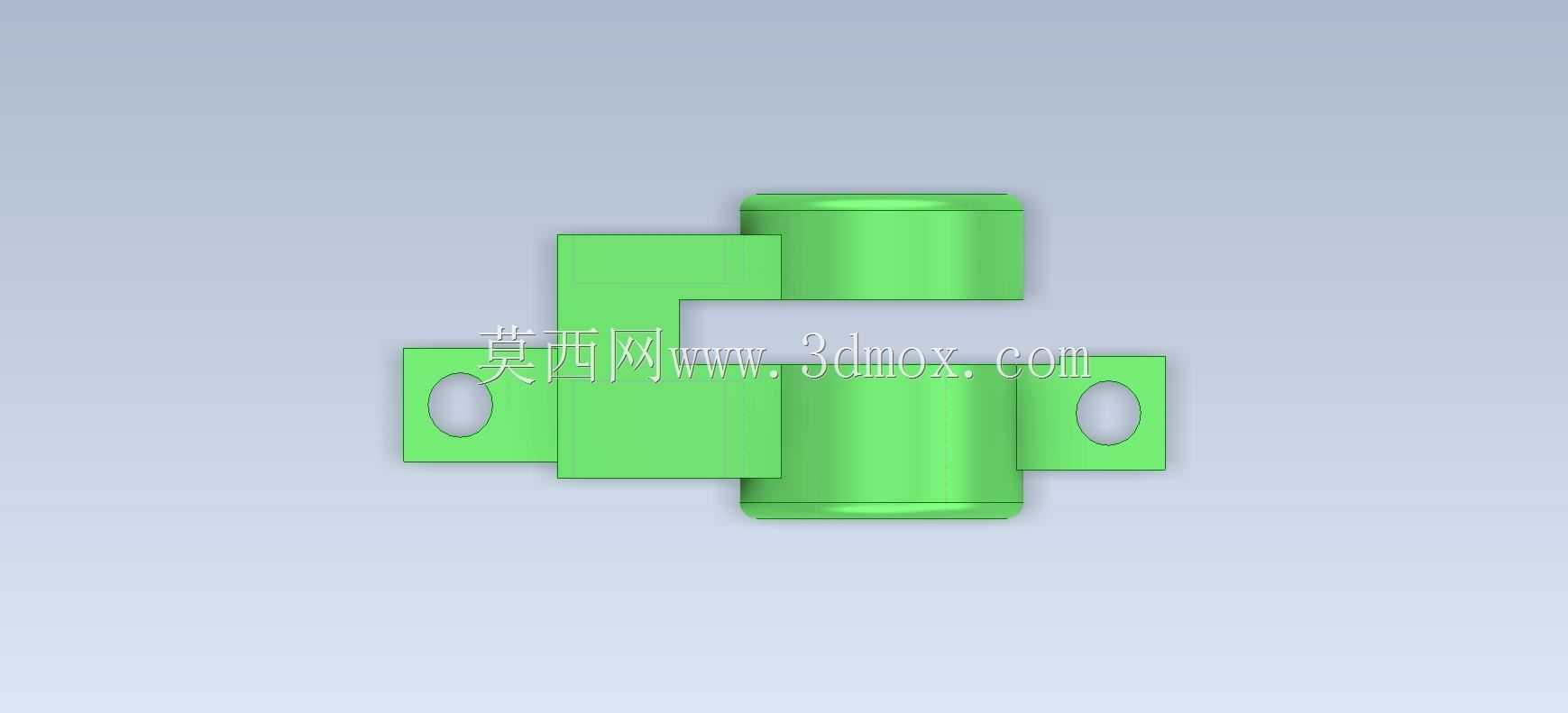

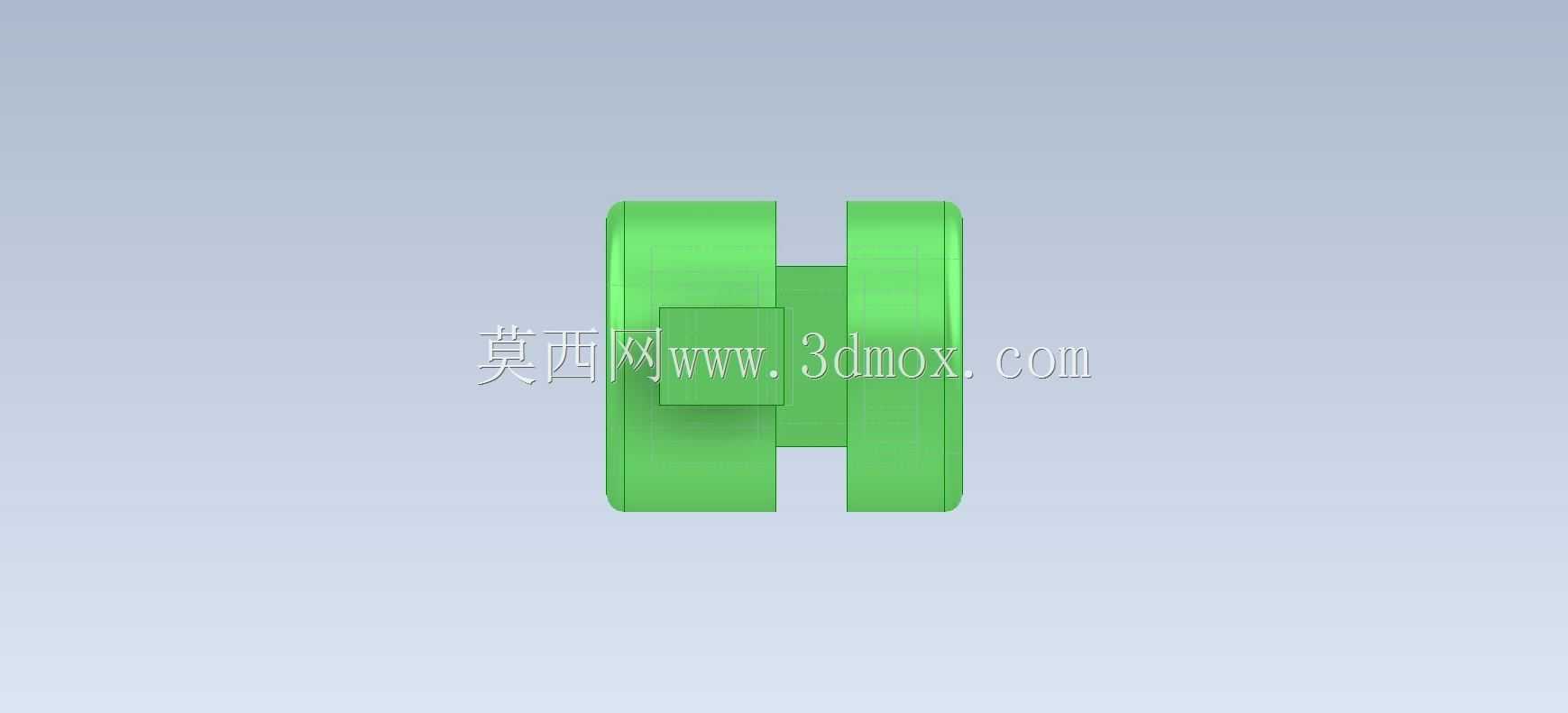

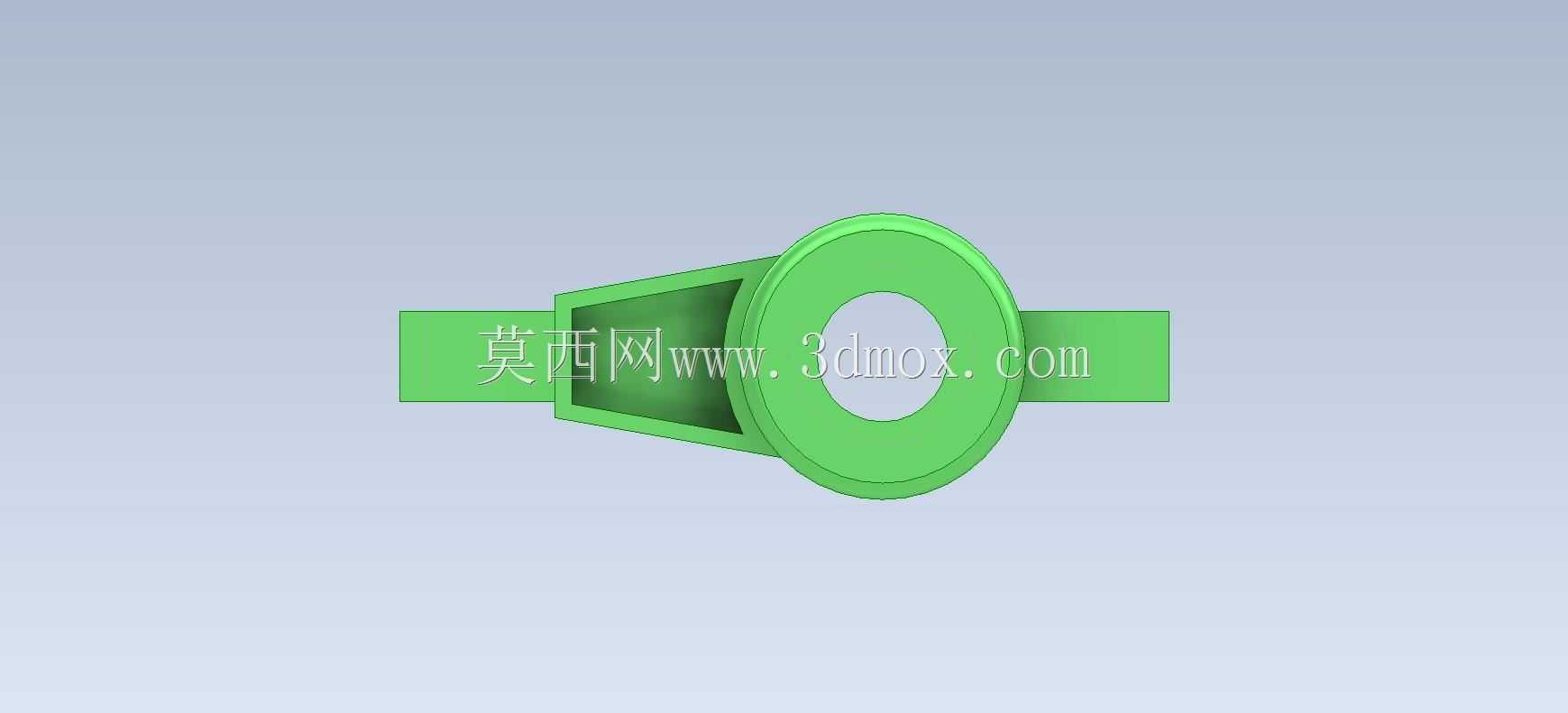

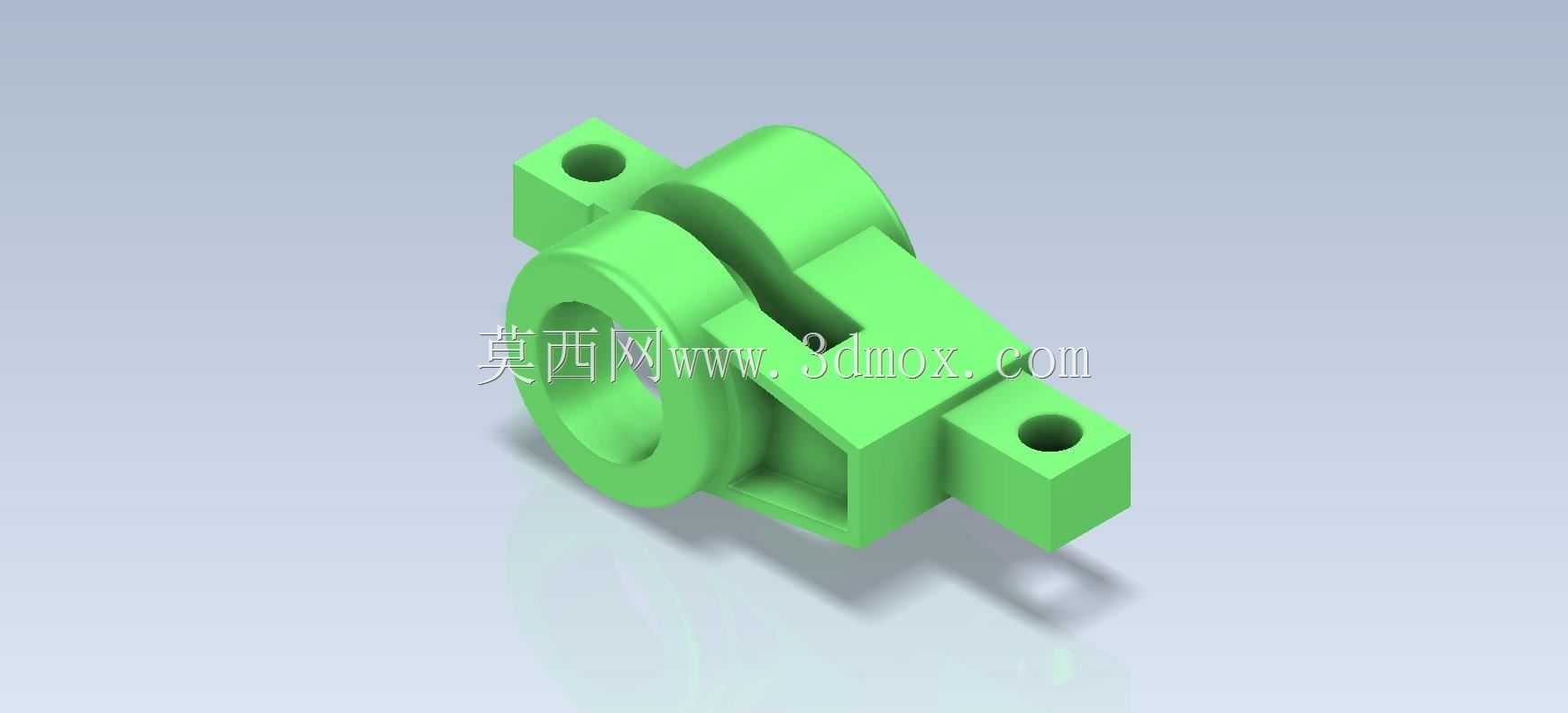

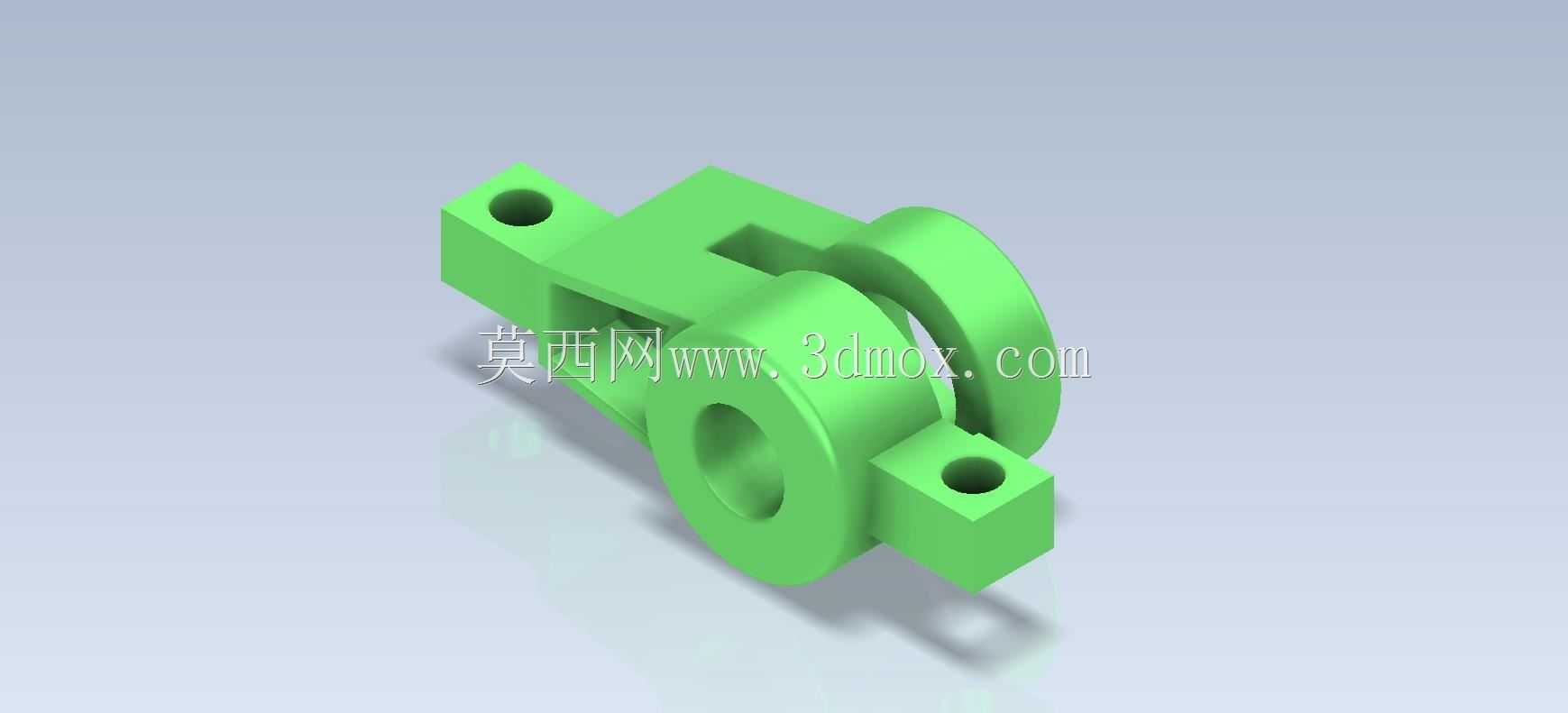

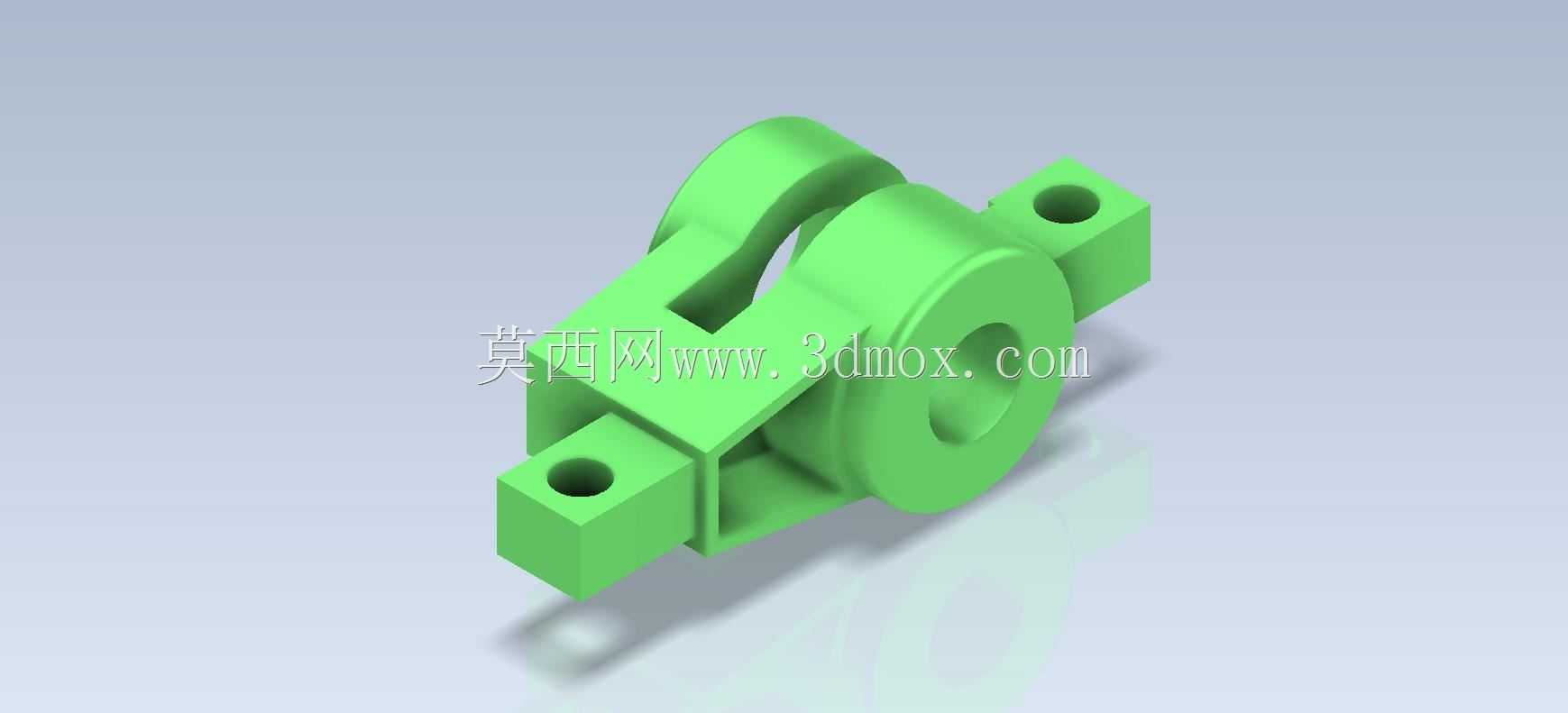

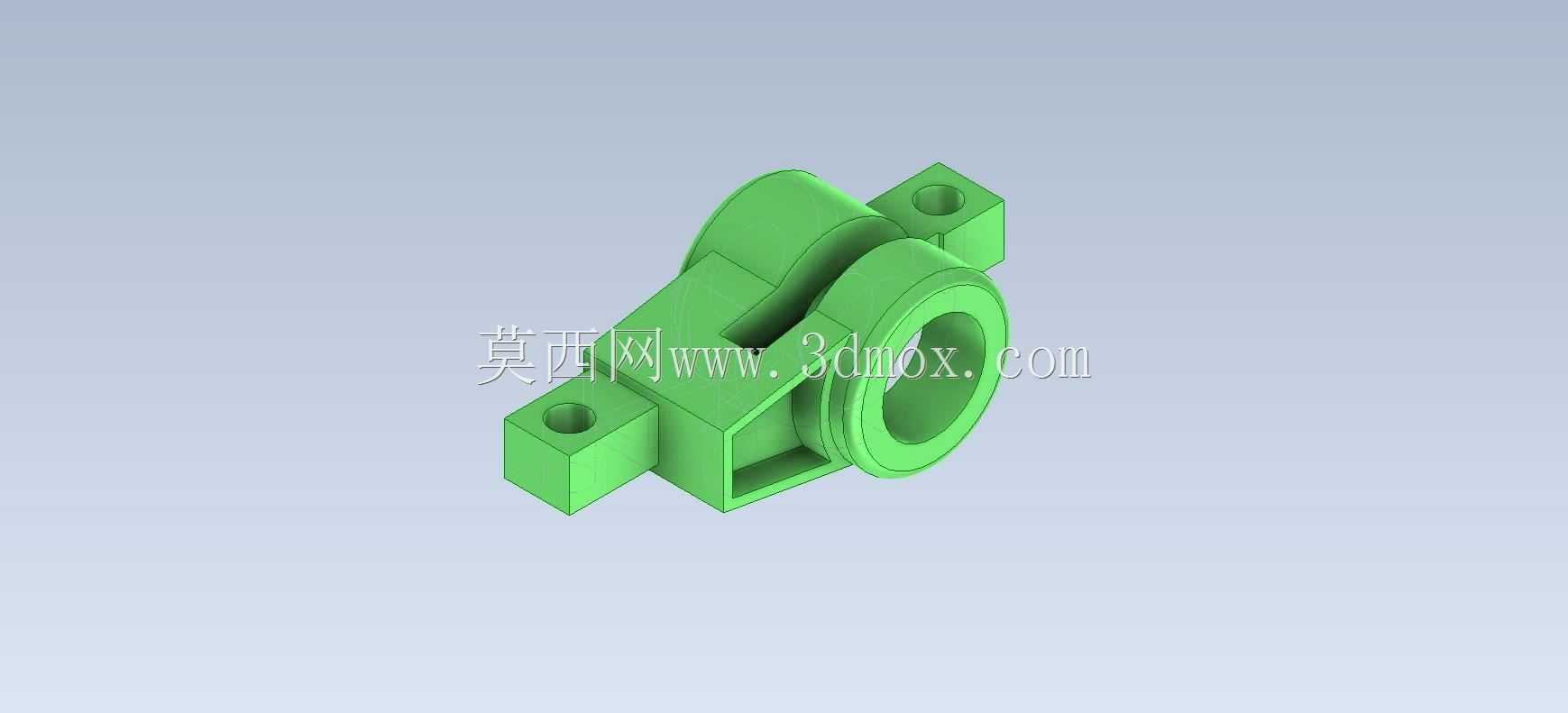

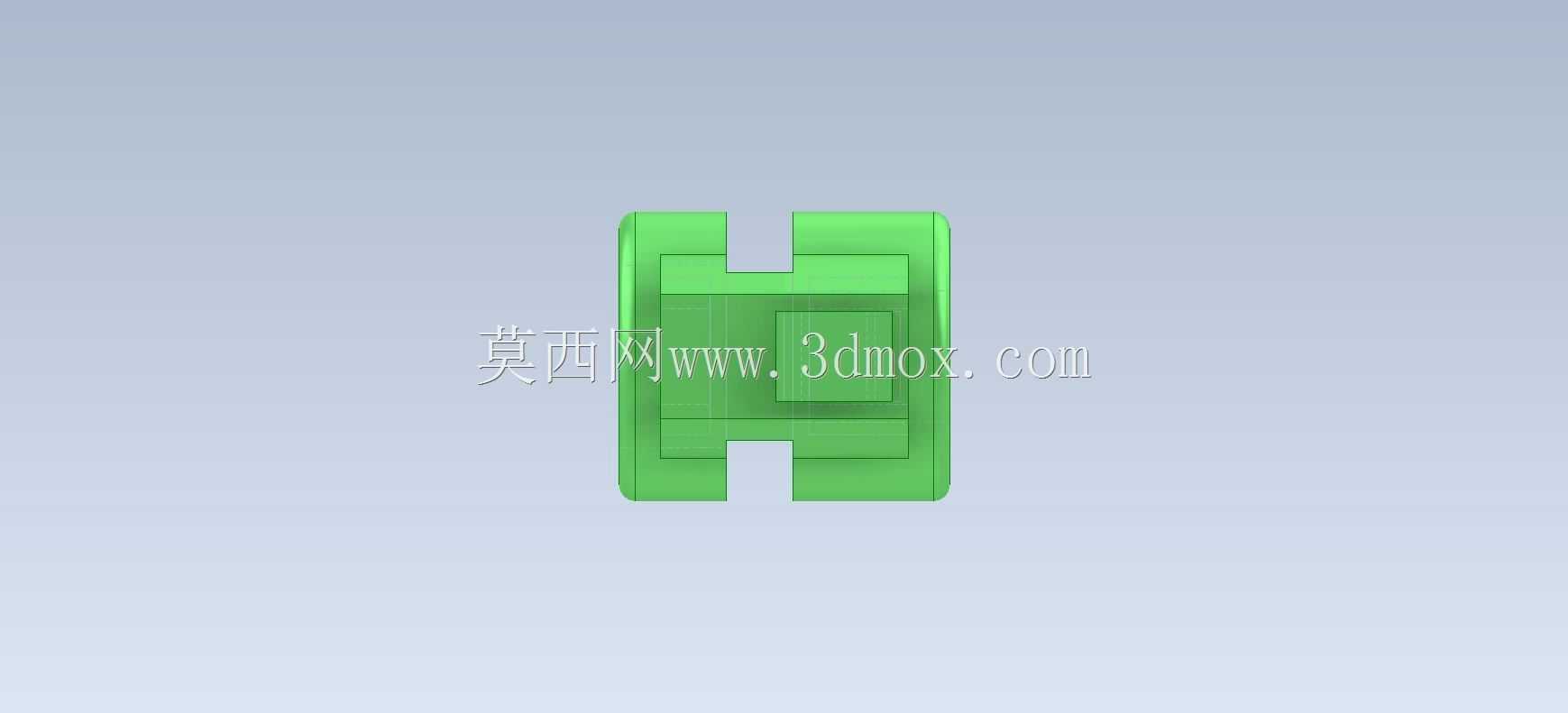

这类带铰接耳的轴承连接支座,在轻工输送线、小型自动化专机的张紧机构、摆臂驱动单元里应用十分广泛,日常做设备改造、非标机构设计时经常会遇到类似结构的选型与建模需求。从结构功能来看,中间的环形通孔是核心的轴承安装位,孔的内径公差需要匹配所选用的深沟球轴承或者滑动轴套的外径配合要求,通常采用基孔制过渡配合,保证轴承装入后不会出现径向窜动,同时也方便后续的拆装维护。两侧伸出的方块安装耳上开有同轴的光孔,这两个孔是用于穿装铰接销轴的,使用时支座可以通过这两个销轴与设备的固定机架铰接,让整个支座能够绕销轴轴线做小角度的摆动,以此适配张紧轮、摆臂滚轮的位置调整需求,抵消传动带、链条长期运行产生的松弛量,保证传动系统的张紧力稳定。
设计这类结构的时候,首先要确定中间轴承孔的中心高,这个尺寸直接决定了安装后传动轴的高度位置,需要匹配对应传动部件的中心距要求,避免出现传动带偏斜、链条啮合错位的问题。两侧铰接耳的孔位同轴度是加工和建模时需要重点控制的形位公差,如果两个孔同轴度超差,穿入销轴后会出现卡滞,支座摆动时阻力过大,甚至会导致销轴受力不均出现弯曲断裂。中间环形主体与两侧安装耳之间做了圆弧过渡,没有采用直角连接,这是为了降低应力集中,因为支座在承受径向载荷的时候,连接位置是应力最高的区域,圆弧过渡可以有效分散应力,避免设备长期运行过程中出现连接部位开裂的问题。
从安装边界来看,两个安装耳的外侧端面间距决定了铰接位置的安装宽度,设计时需要匹配机架上两个安装板的内侧间距,预留0.1-0.2mm的间隙,避免安装时出现干涉。安装耳上的光孔直径要比选用的铰接销轴直径大0.05-0.1mm,保证销轴能够顺利穿入,同时不会因为间隙过大导致支座摆动时出现径向晃动。中间轴承孔的轴向长度需要匹配所选轴承的宽度,轴承装入后两端最好预留卡簧槽或者端盖安装位,防止轴承运行过程中从孔内脱出。主体上方的弧形连接臂是连接铰接位与轴承座的受力结构,这个部位的壁厚需要根据实际承受的径向载荷计算确定,通常在轻载输送场景下壁厚取8-12mm即可满足强度要求,如果是重载冲击场景则需要适当增加壁厚,同时在连接臂内侧加设加强筋,进一步提升结构的刚性。

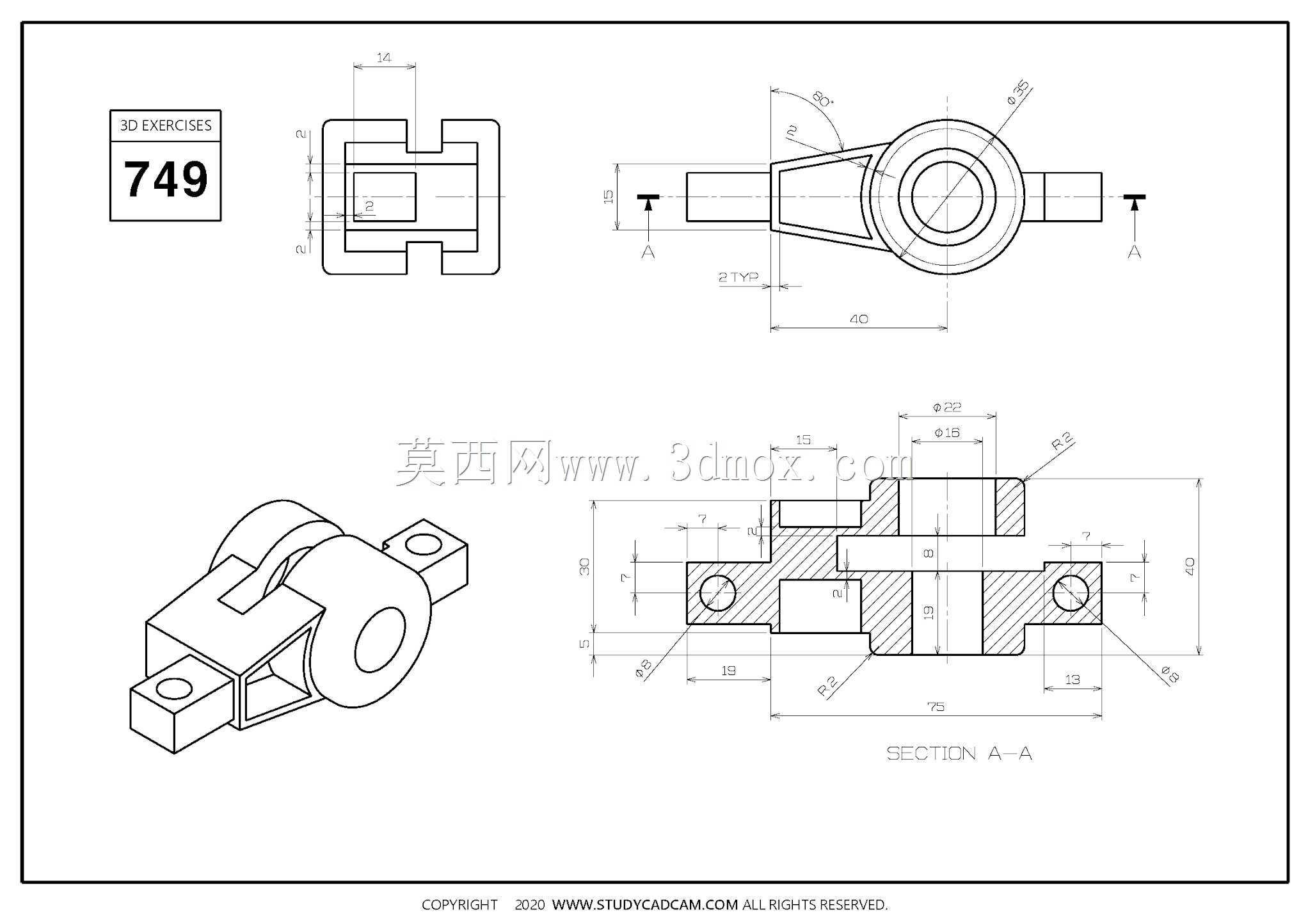

建模练习的时候,这类结构很适合用来练习拉伸、切除、圆角、基准轴创建这些基础特征操作,绘制草图时需要先确定各部分的定位尺寸:先画出中间轴承孔的中心作为基准点,再以此为基准定位两侧铰接耳的孔中心位置,确定两个铰接孔的中心距,这个中心距决定了支座的摆动行程范围,中心距越大,相同摆动角度下轴承端的位移量就越大,设计时需要根据实际需要的调整行程来确定这个尺寸。绘制草图时要注意各部分的投影关系,避免出现特征重叠或者间隙,做圆角特征的时候要注意圆角半径不能超过相邻壁的厚度,否则会出现特征生成失败的问题,同时不同位置的圆角半径要区分开,受力大的连接位置圆角半径取大一些,非受力的外观位置圆角可以取小一点,符合实际加工的工艺要求。
实际应用中,这类支座通常采用铸铁或者铝合金加工,铸铁材质的减震性好、承载能力强,适合重载有冲击的场景,铝合金材质重量轻、加工方便,适合轻载、对设备重量有要求的自动化设备场景。安装时铰接销轴需要加装润滑脂嘴,定期加注润滑脂,减少销轴与孔之间的磨损,延长部件的使用寿命。轴承安装位需要预留润滑通道,保证轴承运行过程中能够得到充分润滑,避免出现干磨导致轴承抱死的问题。做结构校验的时候,重点要校核铰接销轴的剪切强度、轴承孔位置的挤压强度,以及连接臂的弯曲强度,确保在额定载荷下各部件的应力都在材料的许用应力范围内,不会出现塑性变形或者断裂失效。
