镂空多面体几何结构CAD练习模型

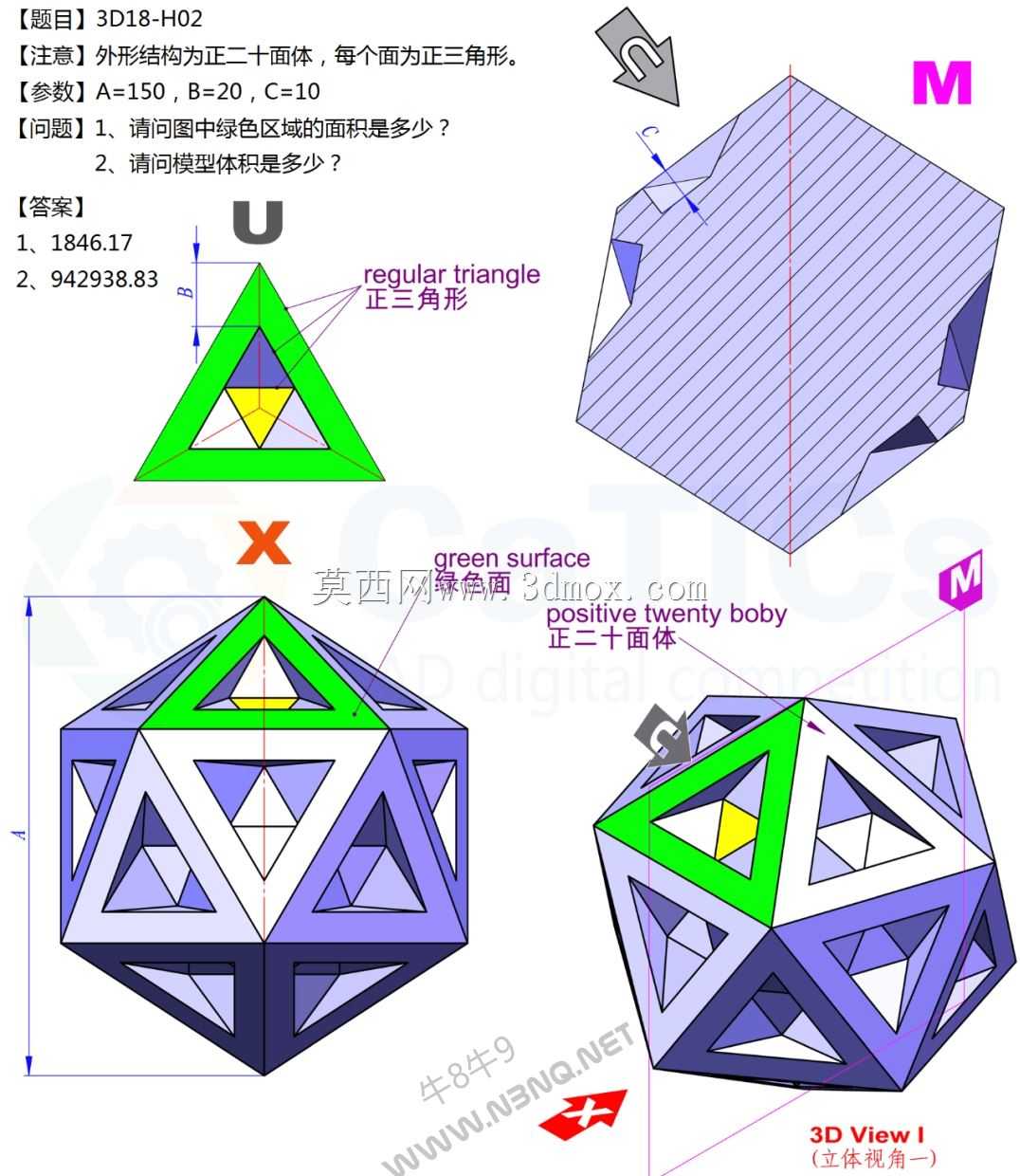

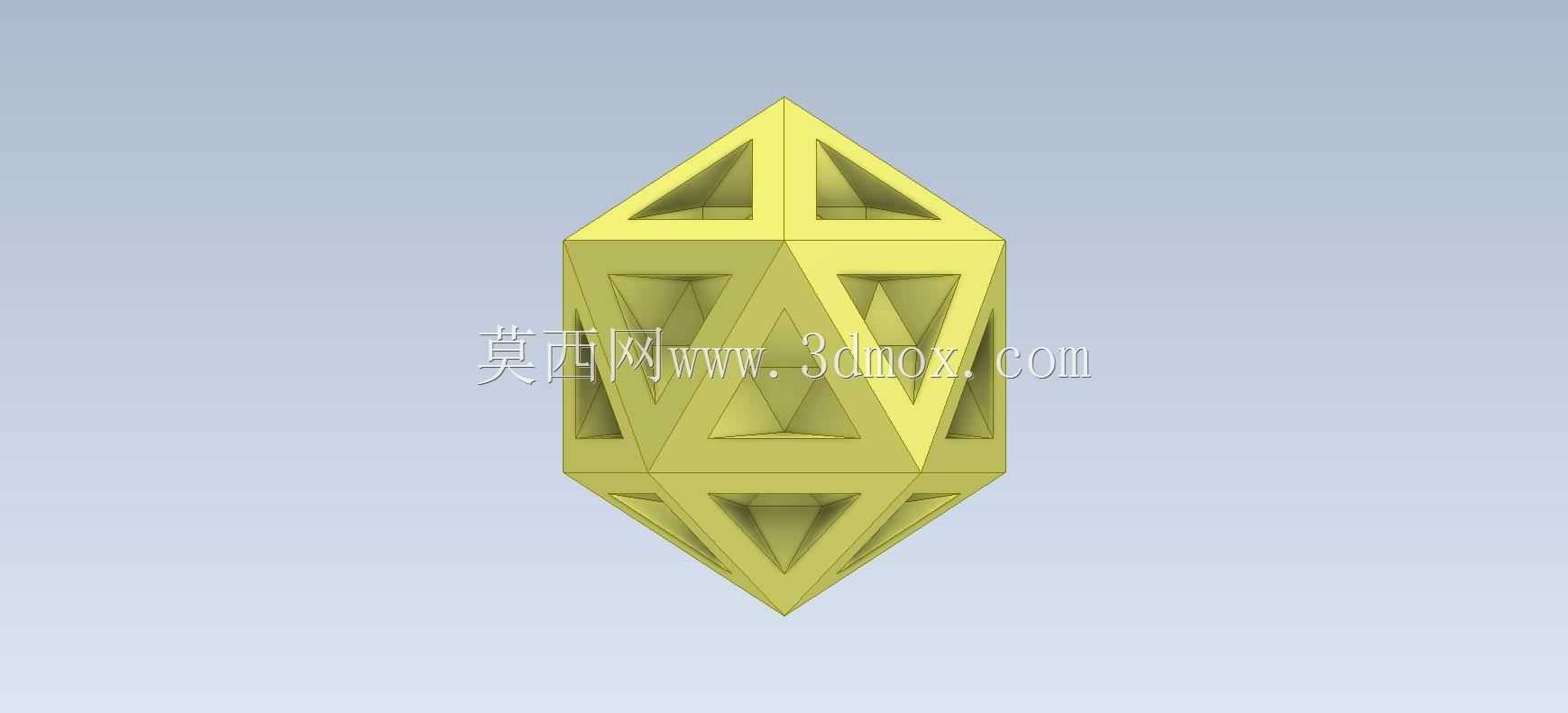

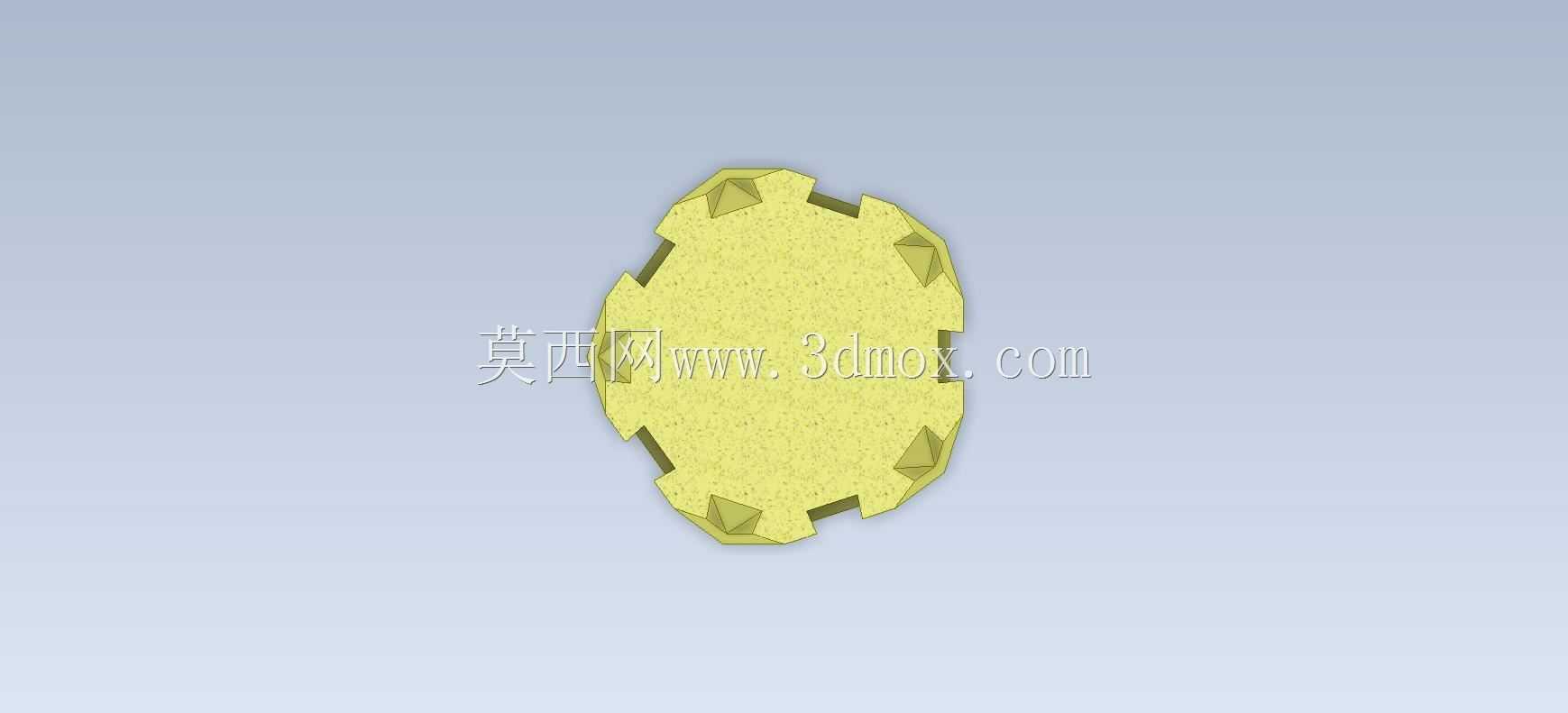

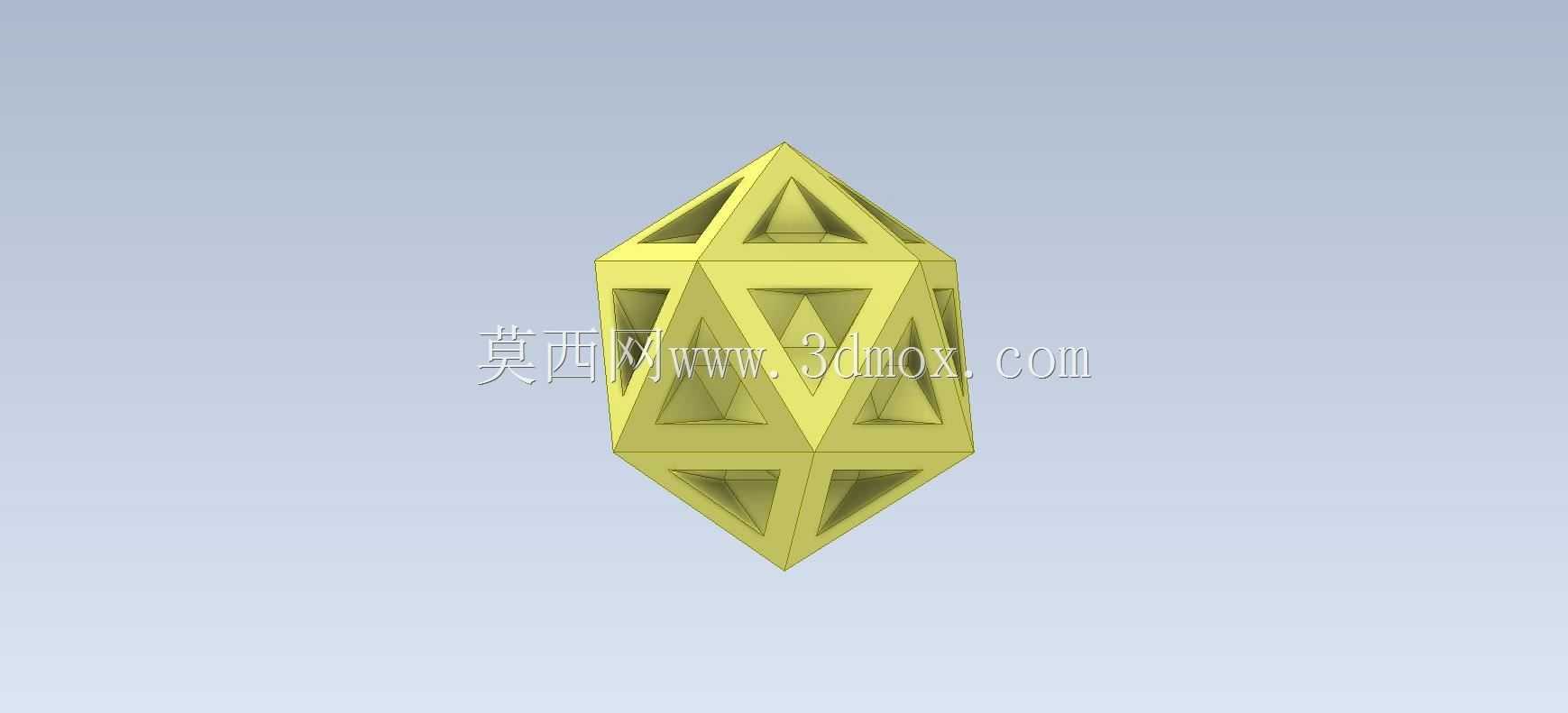

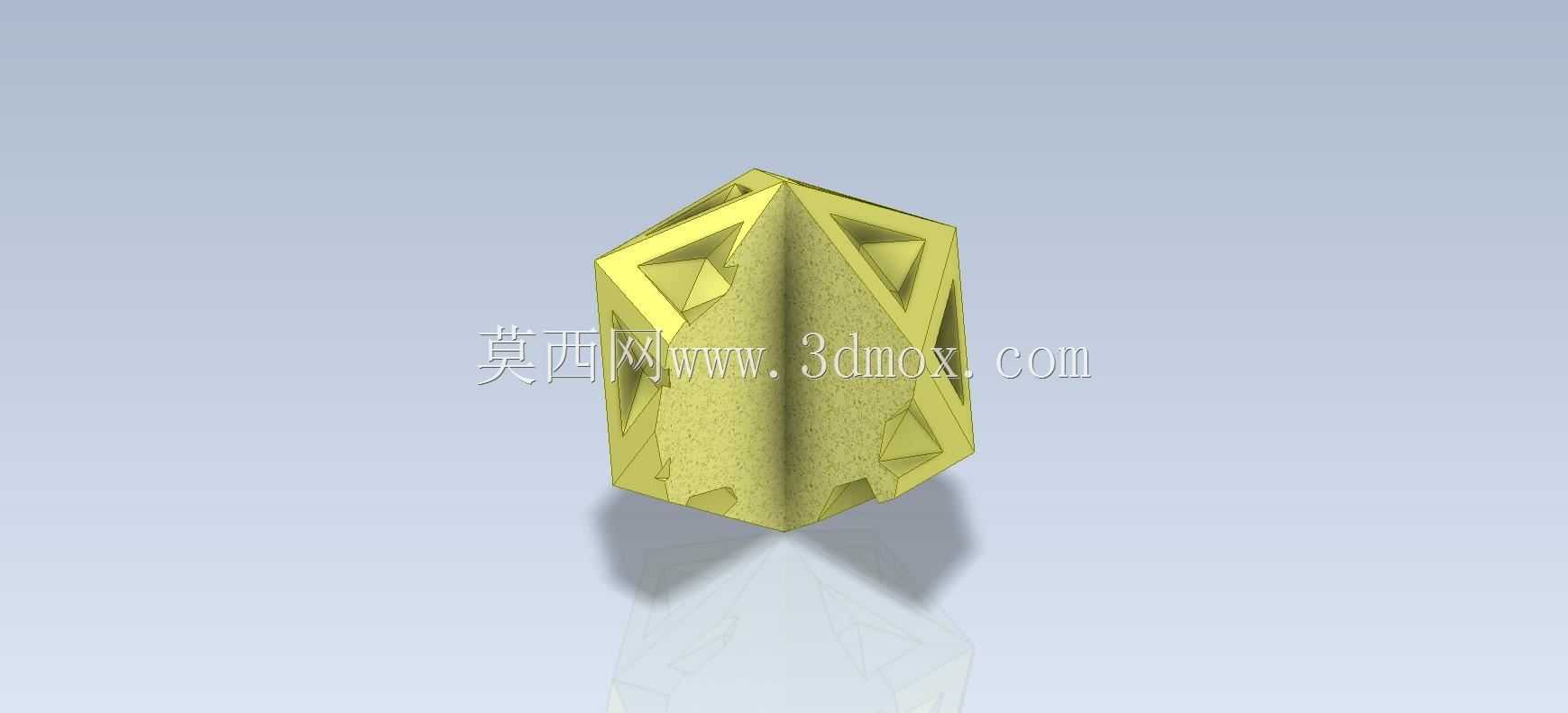

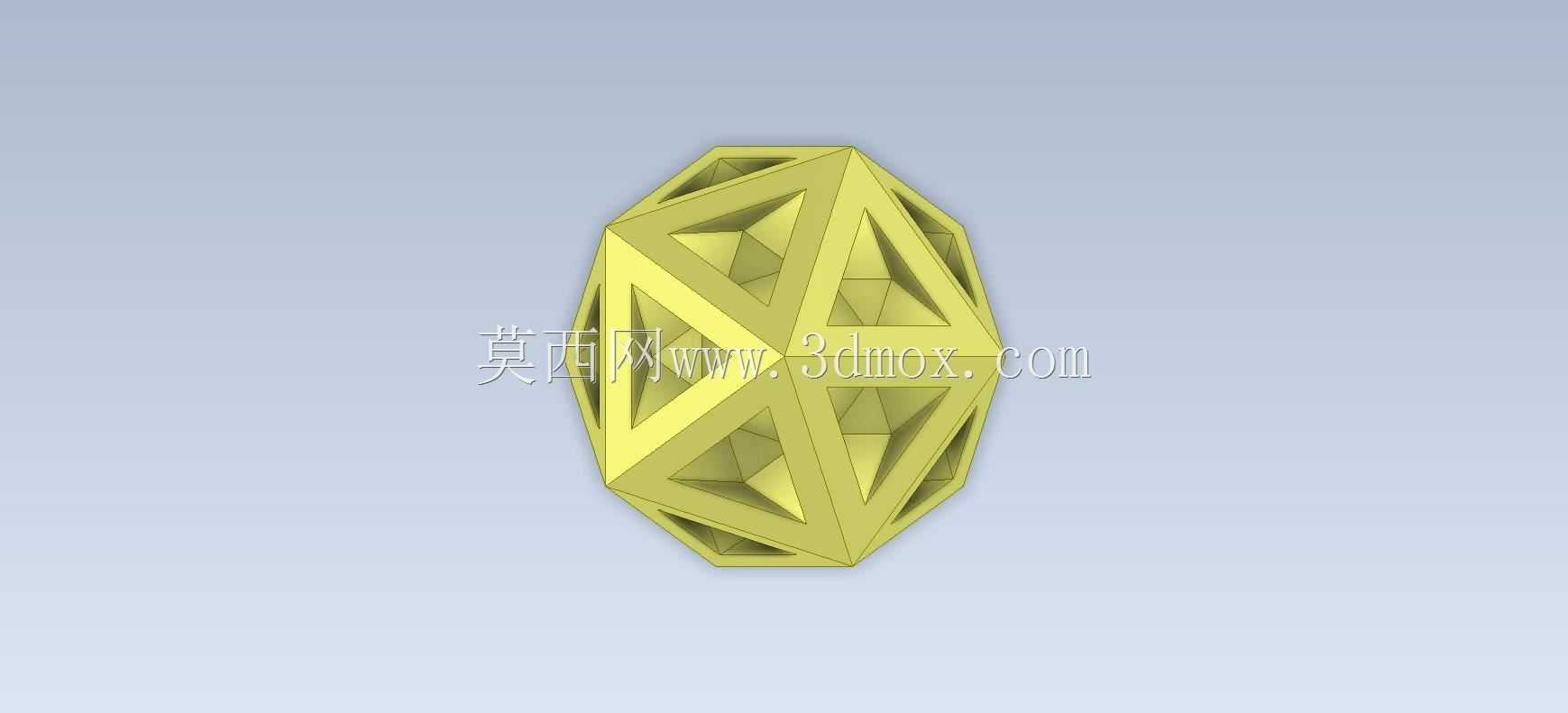

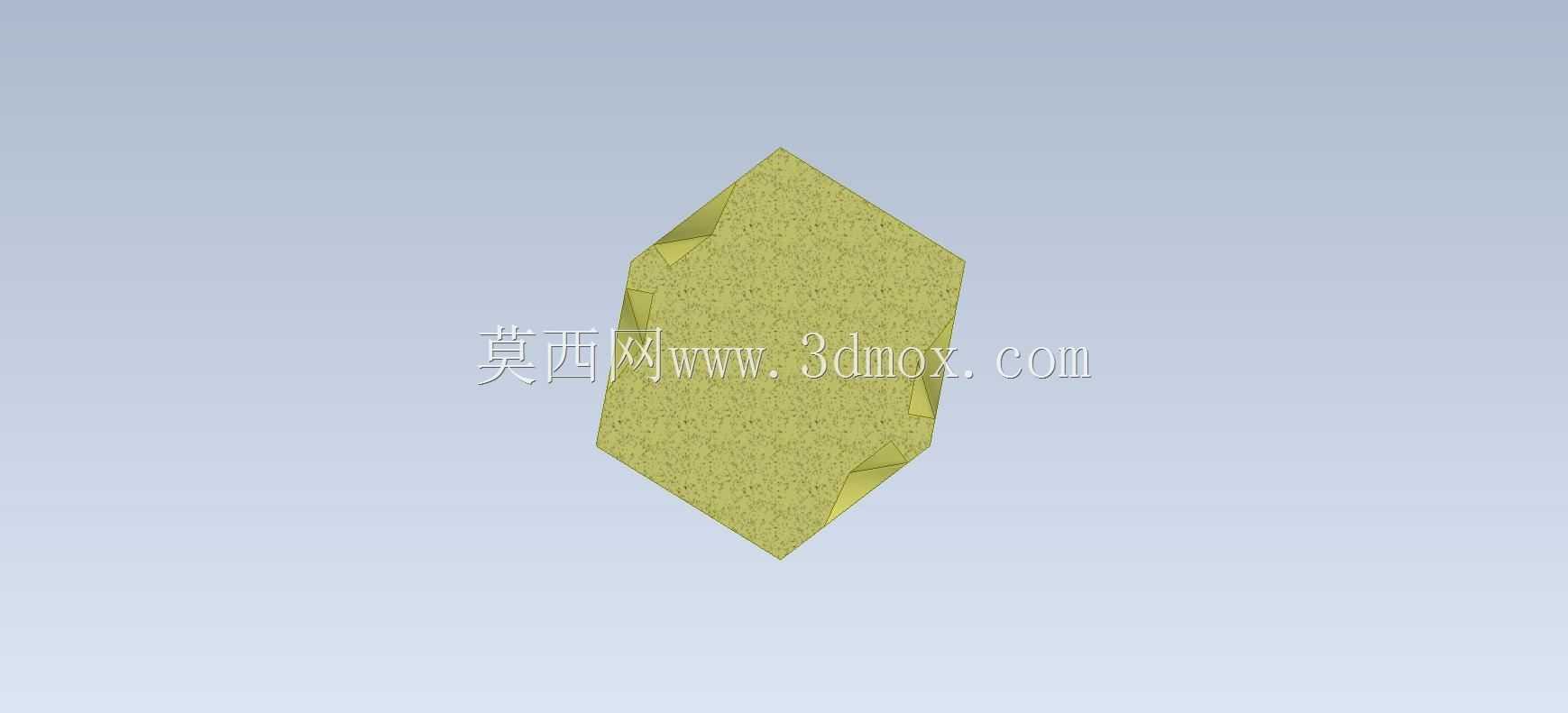

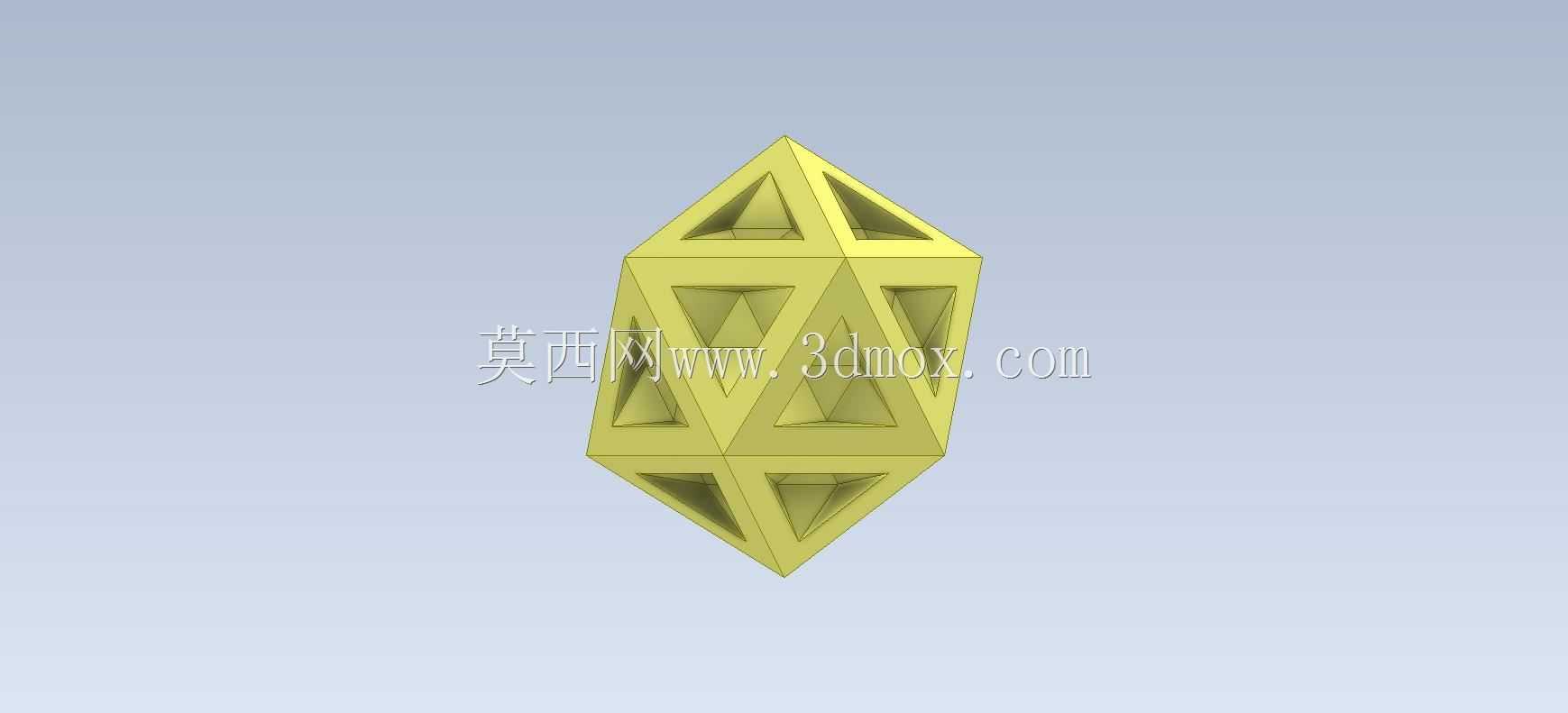

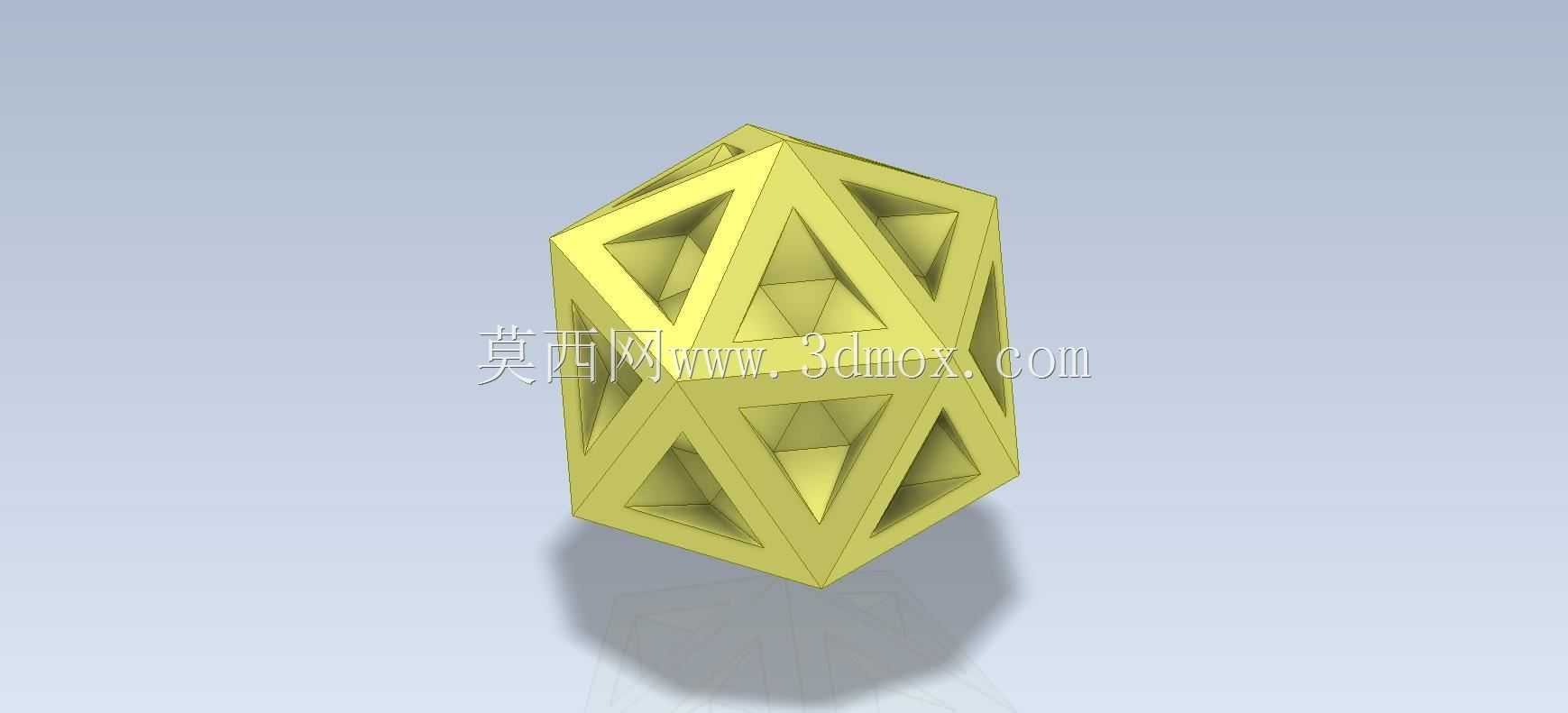

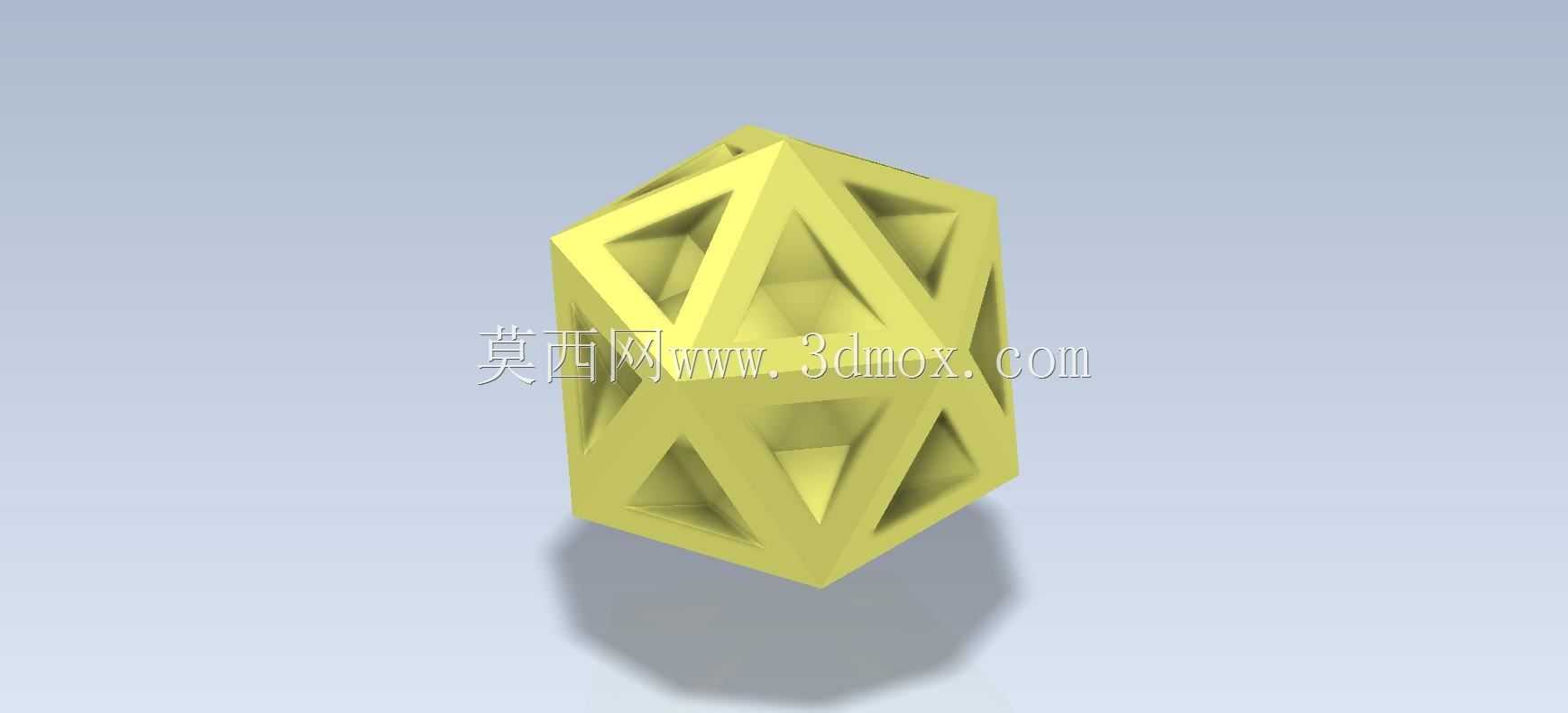

　　这类镂空多面体几何结构，常作为三维建模入门阶段的典型练习载体，也可衍生应用于文创摆件、工业装饰构件、教具演示等场景。从实际建模逻辑来看，该结构的核心设计思路是基于正多面体的基础拓扑框架，在每个面域内做向内的三角镂空切除，同时保留棱边的等厚支撑结构，最终形成内外通透、棱线连贯的整体造型。建模过程中首先需要确定基础多面体的外接球尺寸，以此界定整个模型的最大外轮廓边界，通常练习场景下会将外接圆直径控制在100-150mm区间，适配常规3D打印的成型台面尺寸，也方便后续做渲染演示时的比例适配。在特征构建阶段，需要先完成实体多面体的基础建模，确保每个面的法向、相邻面的夹角完全对称，避免后续阵列特征出现错位；

　　之后在单个三角形面域内绘制镂空的三角轮廓，通过拉伸切除做出单面带斜度的镂空槽，斜度通常设置为3-5度，既保证视觉上的层次感，也能满足如果做注塑成型或者3D打印时的脱模、支撑去除需求。完成单一面的特征后，通过几何阵列将切除特征映射到所有对应面域，阵列过程中需要严格对齐多面体的中心对称轴，保证每个镂空结构的尺寸、深度、斜度完全一致，避免出现棱边厚度不均的问题——棱边的等厚设计是这类结构的关键，通常壁厚设置为3-5mm，既保证结构的整体刚性，不会因为镂空过多出现受力断裂的问题，也不会因为壁厚过大导致材料浪费或者成型时的内部缩孔。从应用场景延伸来看，如果将该结构作为装饰灯罩使用，需要在顶部预留安装接口，匹配常规灯座的螺纹尺寸，

　　同时调整镂空的开孔率，保证光线透出的均匀度；如果作为机械原理的几何教具，则需要严格保证各面的几何角度精度，用来演示正多面体的拓扑关系、空间角度换算等知识点。建模过程中需要重点关注几何约束的完整性，很多新手在做这类练习时容易出现草图欠约束的问题，导致阵列后特征变形，或是相邻面的切除特征出现交叉破面，需要在每一步特征完成后做实体检查，确认没有无效的零厚度边线、没有重叠的几何面。另外这类对称结构的建模，不需要逐个面绘制特征，合理利用基准面、镜像、几何阵列的功能，能大幅提升建模效率，同时保证结构的对称性，这也是CAD基础练习中需要重点掌握的建模思路——从对称基准出发，先做基础实体，再做单个特征，最后阵列完成整体，而不是逐个棱边、

　　逐个面去拼接建模，后者不仅效率低下，也很容易出现尺寸累积误差。从结构受力角度来看，这种三角形镂空的设计本身具备较好的结构稳定性，三角形的支撑结构能将外部受力均匀分散到各个棱边上，即使是采用PLA这类3D打印常用的脆性材料，也能承受一定的外部压力，不会轻易出现变形，这也是这类几何结构常被用作轻量化承重构件原型的原因之一。在实际建模练习时，还可以尝试调整镂空的深度、棱边的倒角尺寸，做出不同的视觉效果，比如给所有棱边添加0.5-1mm的圆角，能避免尖锐边角的应力集中问题，也让整体造型更柔和，适配不同的使用场景需求。
