后桥轴承安装用钣金支撑固定件

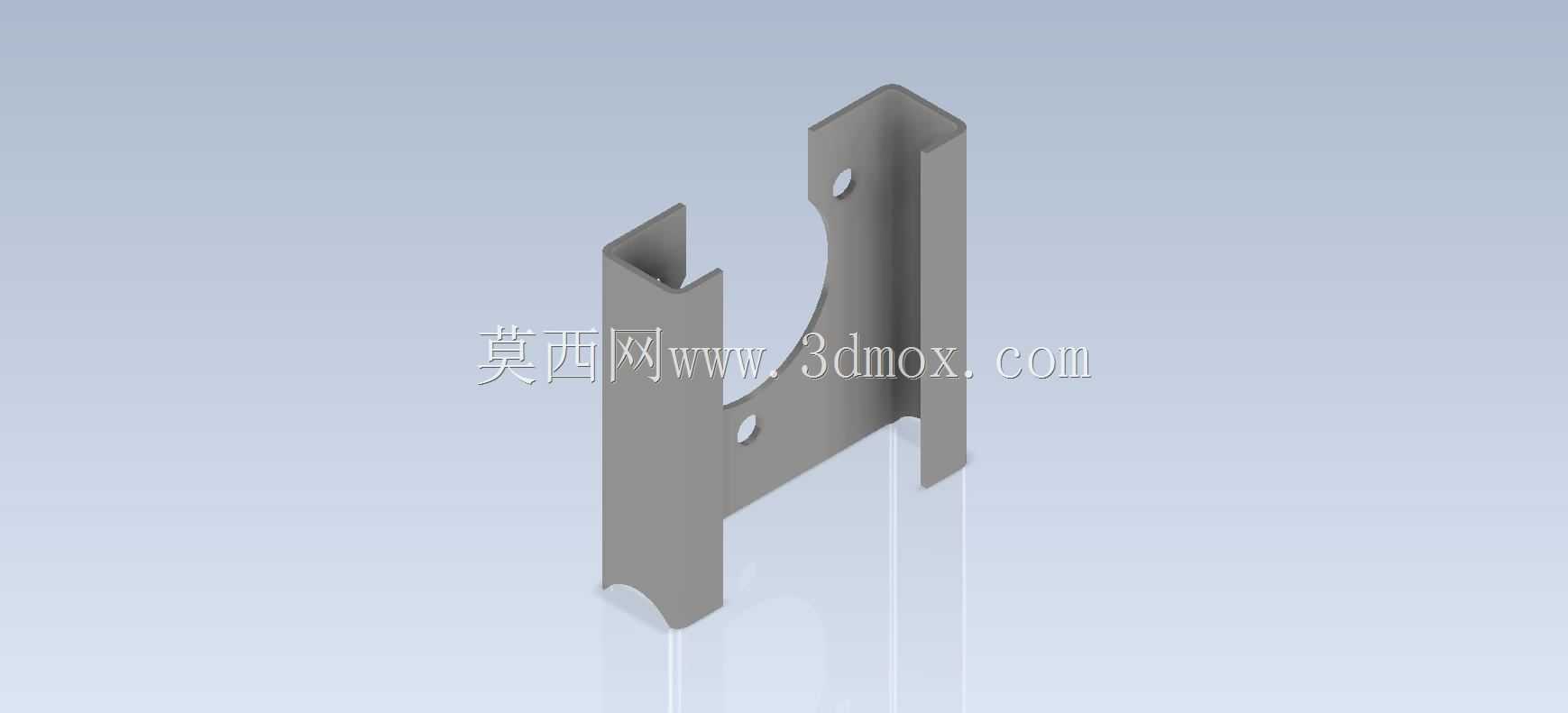

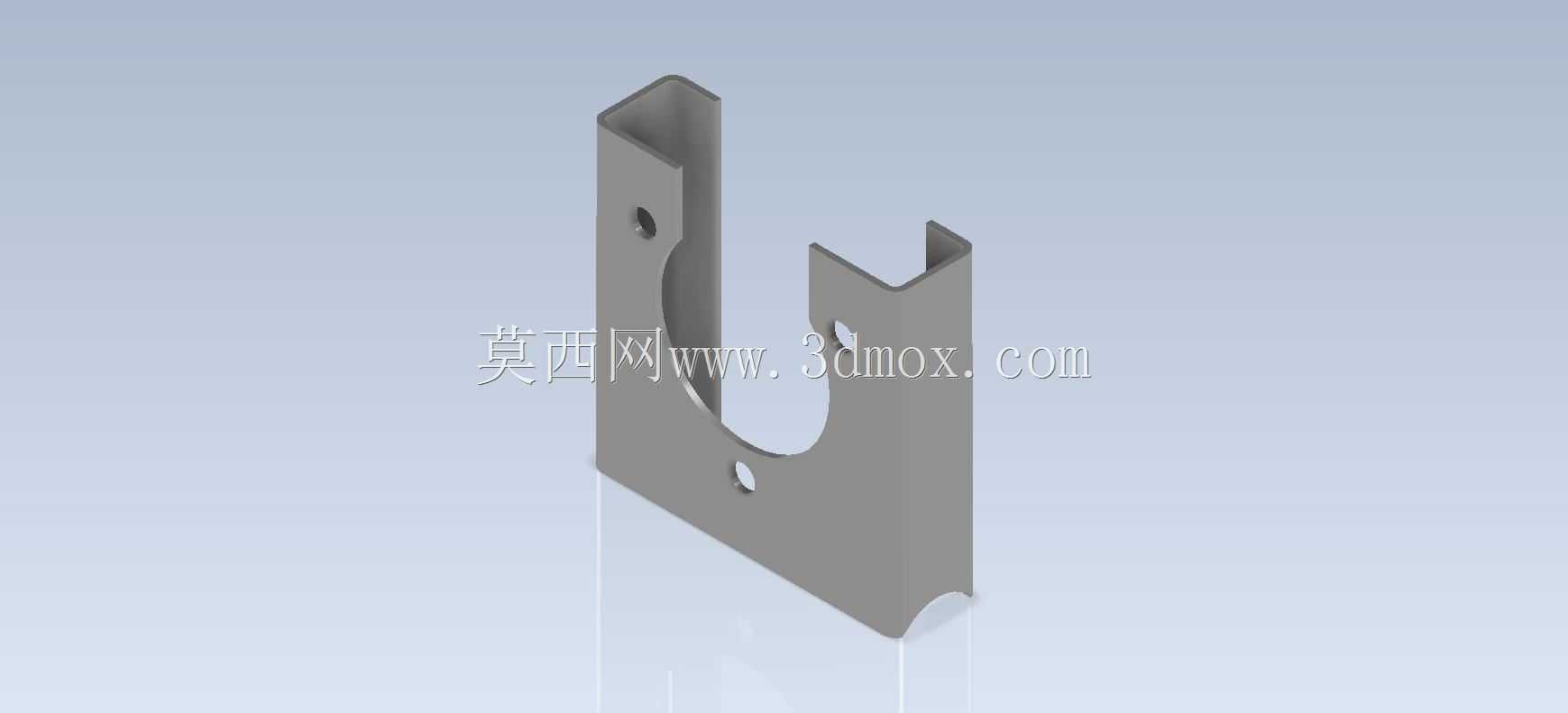

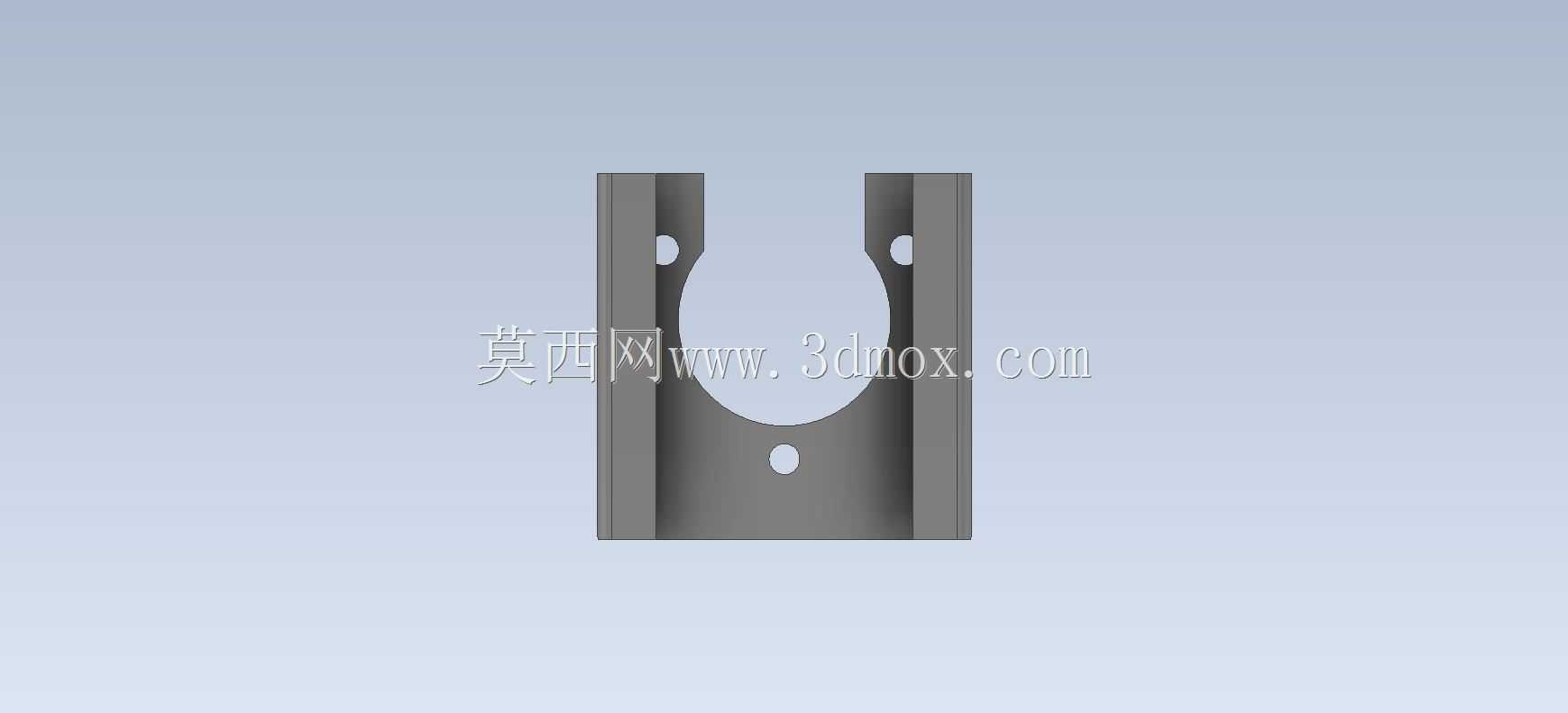

　　这类钣金支撑件主要应用在车辆后桥的轴承安装工位，作为轴承与后桥主体结构之间的连接承载部件，承担着定位轴承外圈、分散轴承运转载荷、隔绝后桥运行过程中产生的振动传导的作用，在轻型载货车辆、小型工程作业车辆的后桥总成中十分常见，属于后桥传动系统里的基础承载零件。从实际使用场景来看，车辆行驶过程中后桥轴承会持续承受来自车轮的径向冲击与传动扭矩带来的轴向作用力，这个钣金件需要通过自身的弯折结构形成足够的支撑刚度，避免轴承在长期交变载荷下出现移位、偏磨的问题，同时钣金件的薄壁结构相比铸造成型的轴承座重量更轻，符合车辆后桥轻量化的设计需求，在非重载的民用车辆、低速作业车辆上能够完全替代厚重的铸造轴承支撑座，降低后桥总成的整体自重与生产制造成本。

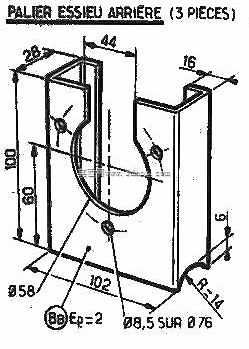

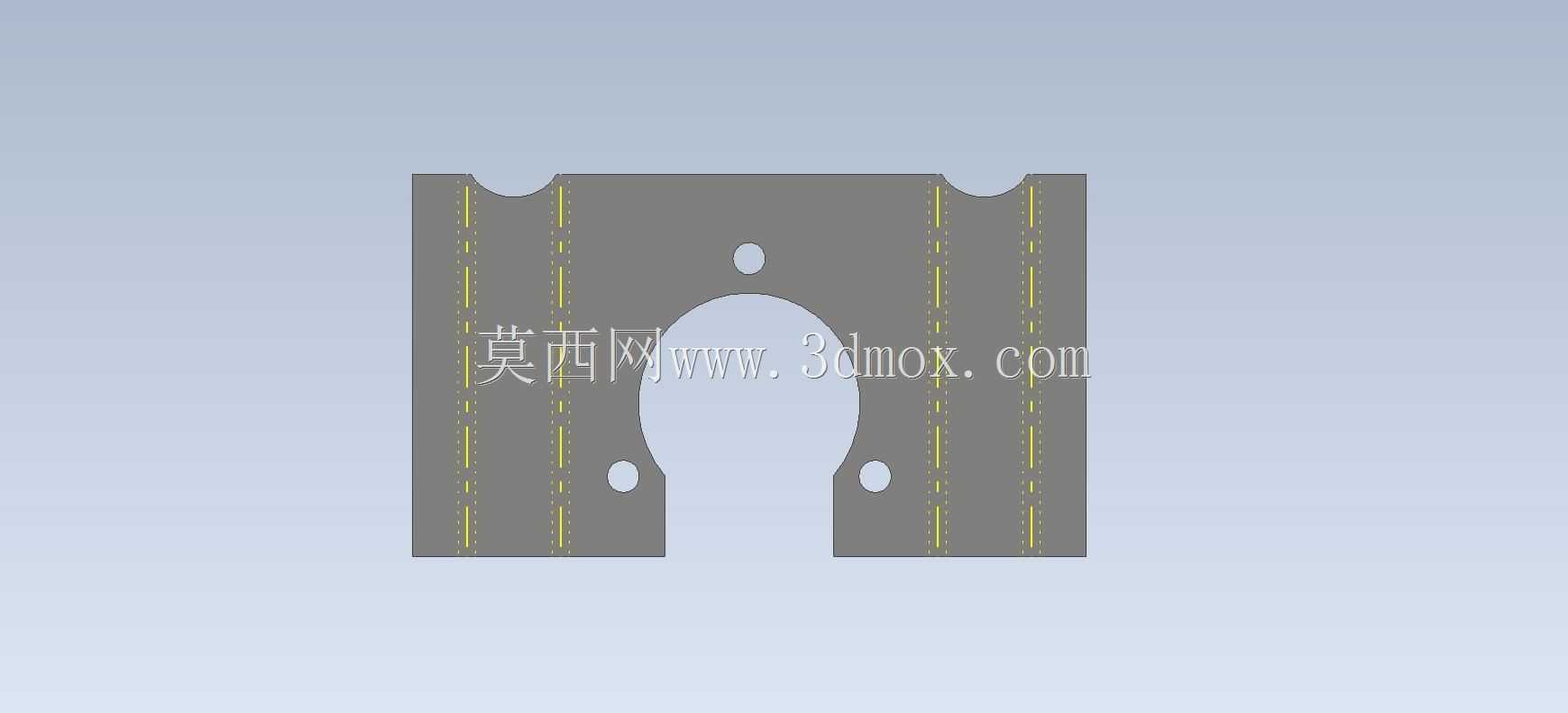

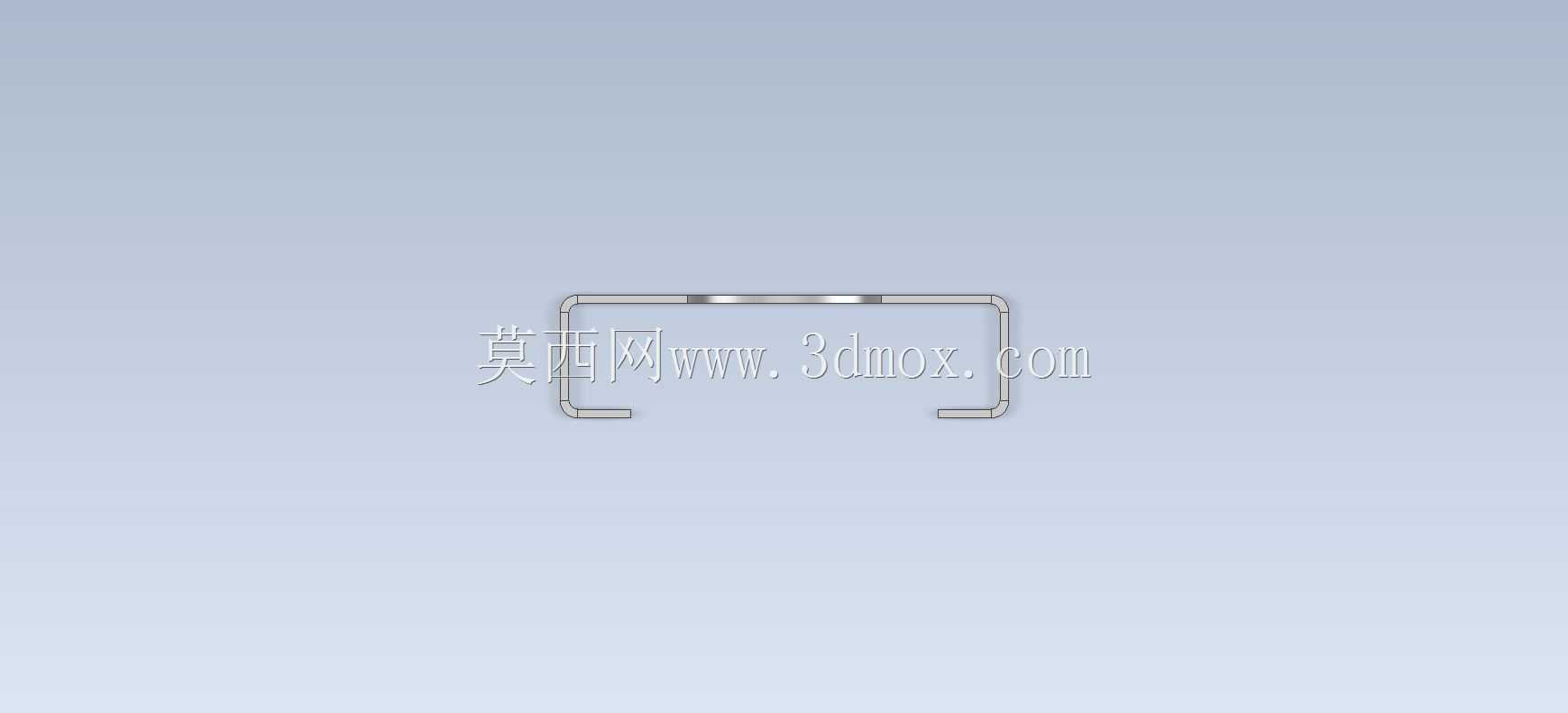

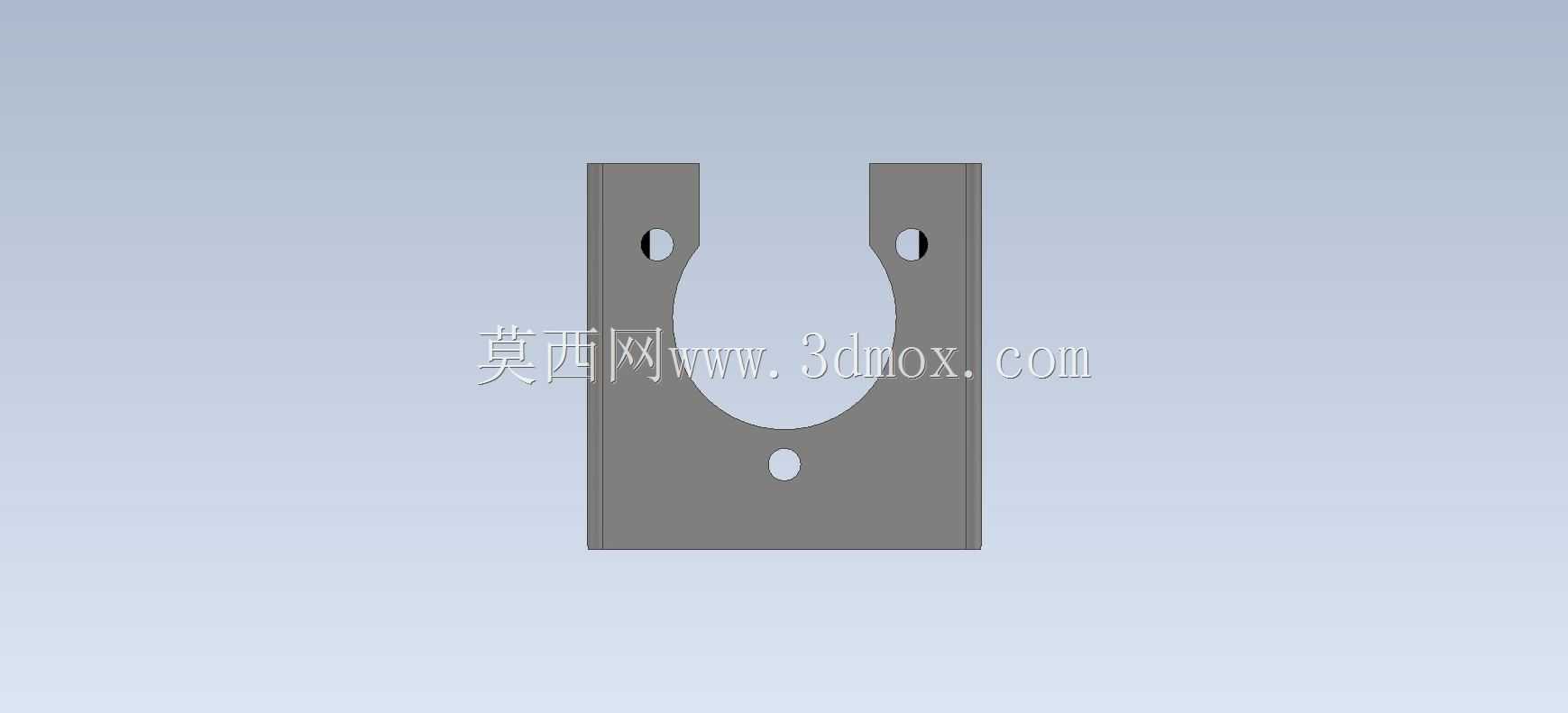

　　设计这类钣金支撑件的时候，首先要匹配对应型号后桥轴承的外圈安装尺寸，预留的轴承贴合圆弧面需要和轴承外圈的圆柱面完全贴合，圆弧的加工公差需要控制在合理范围内，避免出现装配间隙过大导致轴承运转时产生旷量，或是间隙过小导致轴承外圈无法顺利压装的问题。零件主体采用U型弯折的结构形式，两侧的折边高度经过载荷校核，能够在承受额定径向载荷时不发生弯折变形，折边与主体板面的折弯处预留了合理的圆角，避免钣金折弯过程中出现应力集中导致的开裂问题，同时圆角过渡也能减少装配过程中对操作人员、相邻橡胶密封件的划伤风险。零件上开设的多个安装孔分别对应不同的装配需求，下部的圆孔用于穿装固定螺栓，将整个钣金件锁紧在后桥的主体安装面上，中部的异形缺口是为了避让后桥的传动轴转动空间，避免传动轴运转过程中与钣金件发生运动干涉，上部的小孔用于穿装限位卡簧，对装配到位的轴承外圈进行轴向限位，防止车辆在颠簸路面行驶时轴承出现轴向窜动。

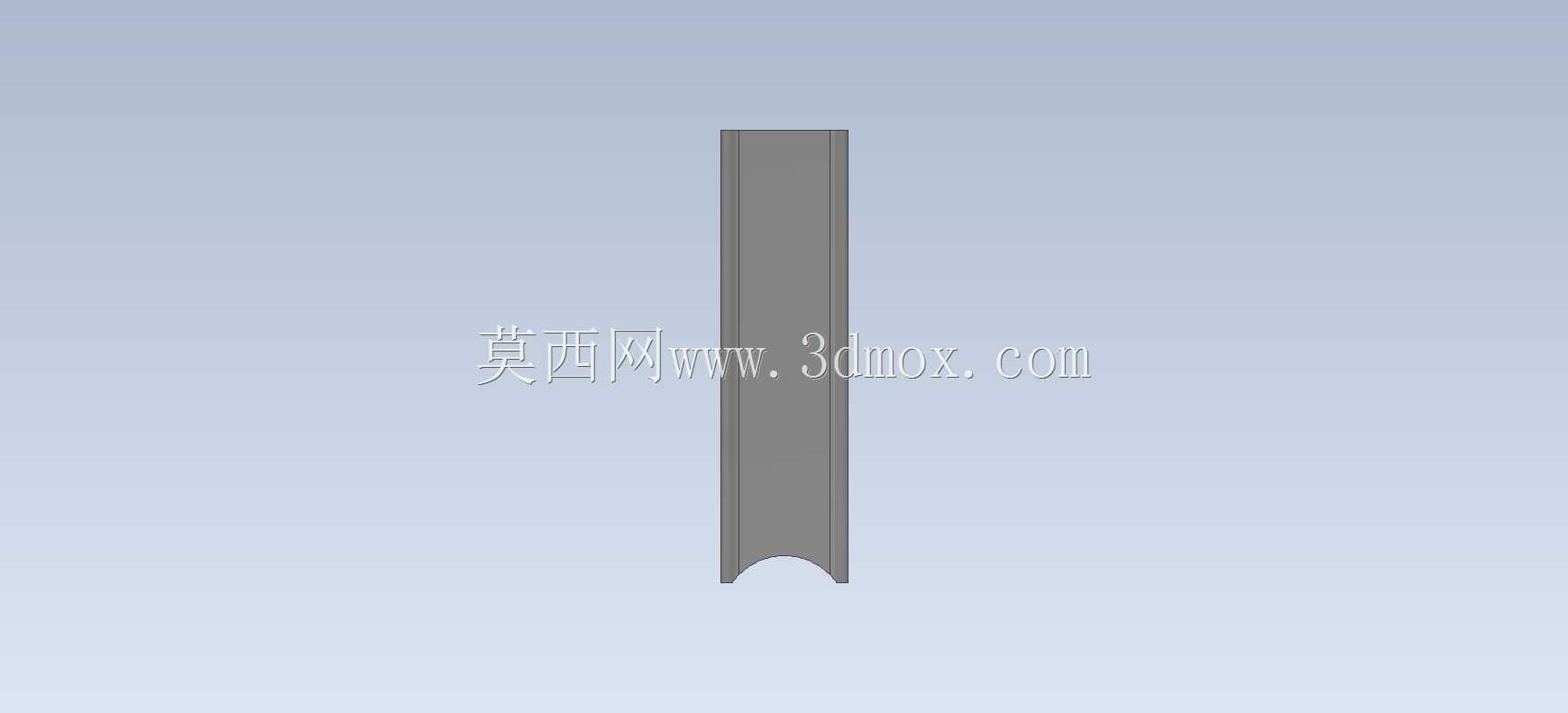

　　从安装边界来看，这个钣金件的整体外轮廓尺寸需要适配后桥安装位的预留空间，两侧折边的外侧距离不能超过后桥安装座的内侧宽度，零件的总高度要保证轴承装配完成后，轴承端面与周边的制动部件、传动部件之间保留足够的安全间隙，避免运行过程中出现摩擦干涉。钣金件的板材厚度根据承载需求选定，过薄会导致支撑刚度不足，长期使用后出现变形导致轴承同轴度偏差，过厚则会增加不必要的重量与材料成本，同时也会提升钣金折弯、冲压的加工难度。零件的表面没有额外的冗余结构，所有的轮廓裁切、孔位开设、弯折成型都可以通过常规的钣金冲压、折弯工序完成，不需要额外的机加工工序，适合批量生产制造，能够有效控制零件的生产周期与制造成本。在实际装配过程中，这个钣金件需要先与轴承外圈压装为一个组件，再整体装配到后桥的安装位上，压装过程中需要保证钣金件的支撑面与轴承端面完全垂直，避免压装偏斜导致轴承运转时出现额外的径向载荷，缩短轴承的使用寿命。零件的边缘都做了毛刺去除处理，避免装配后锐边割破后桥部位的线束、防尘套等附属部件，整体结构没有复杂的曲面造型，所有特征都符合钣金加工的工艺要求，不存在无法成型的倒扣、极小圆角等工艺缺陷，能够直接导入钣金加工设备进行量产。
