金属薄板折弯成型设备内置安装支架

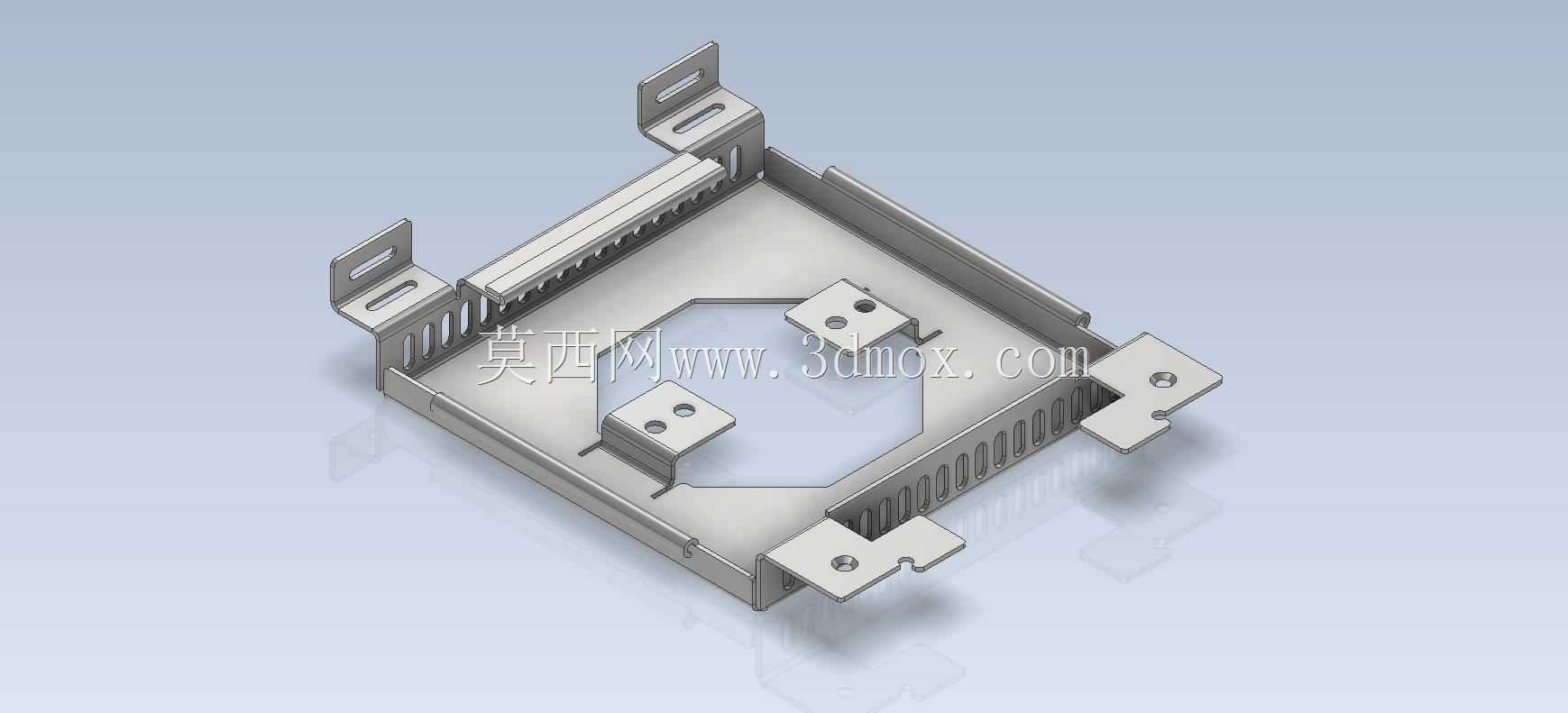

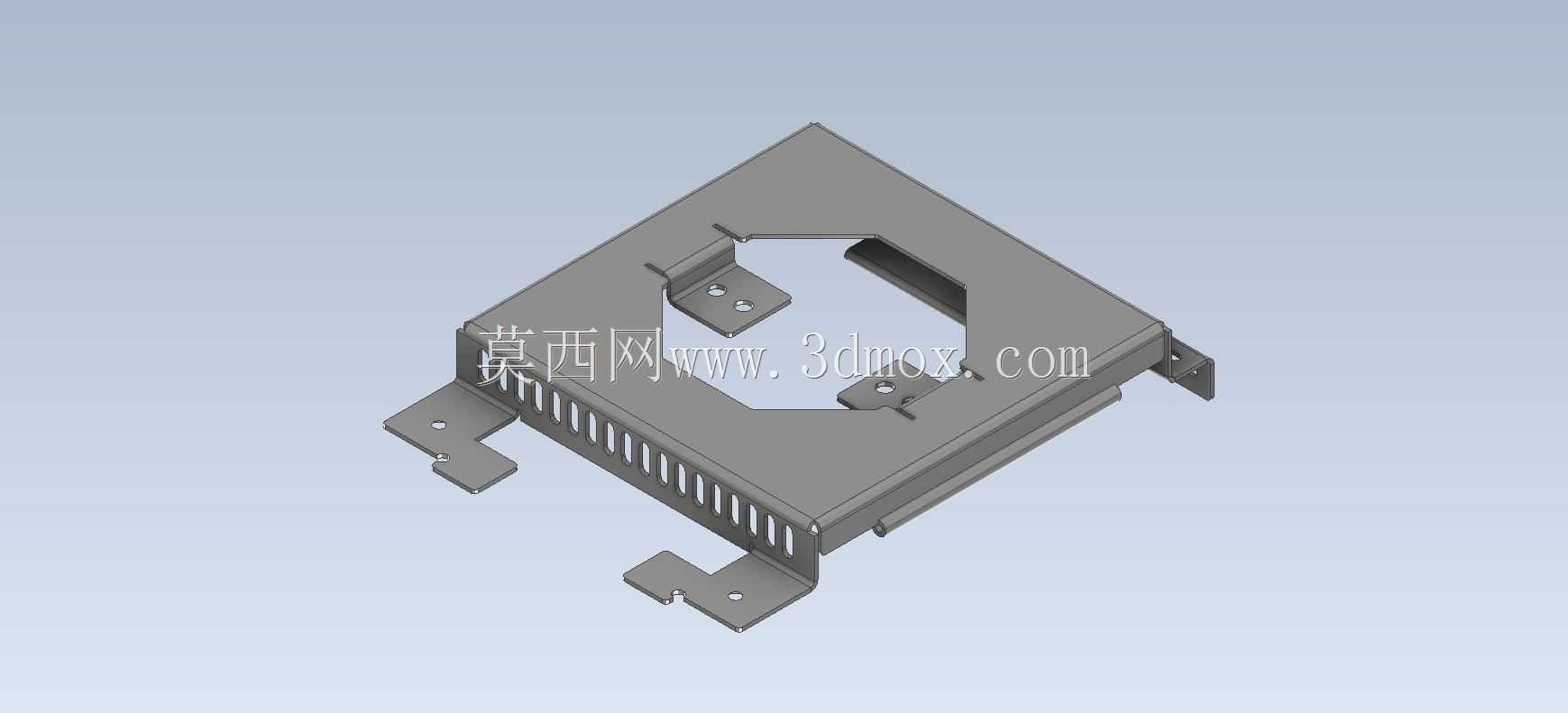

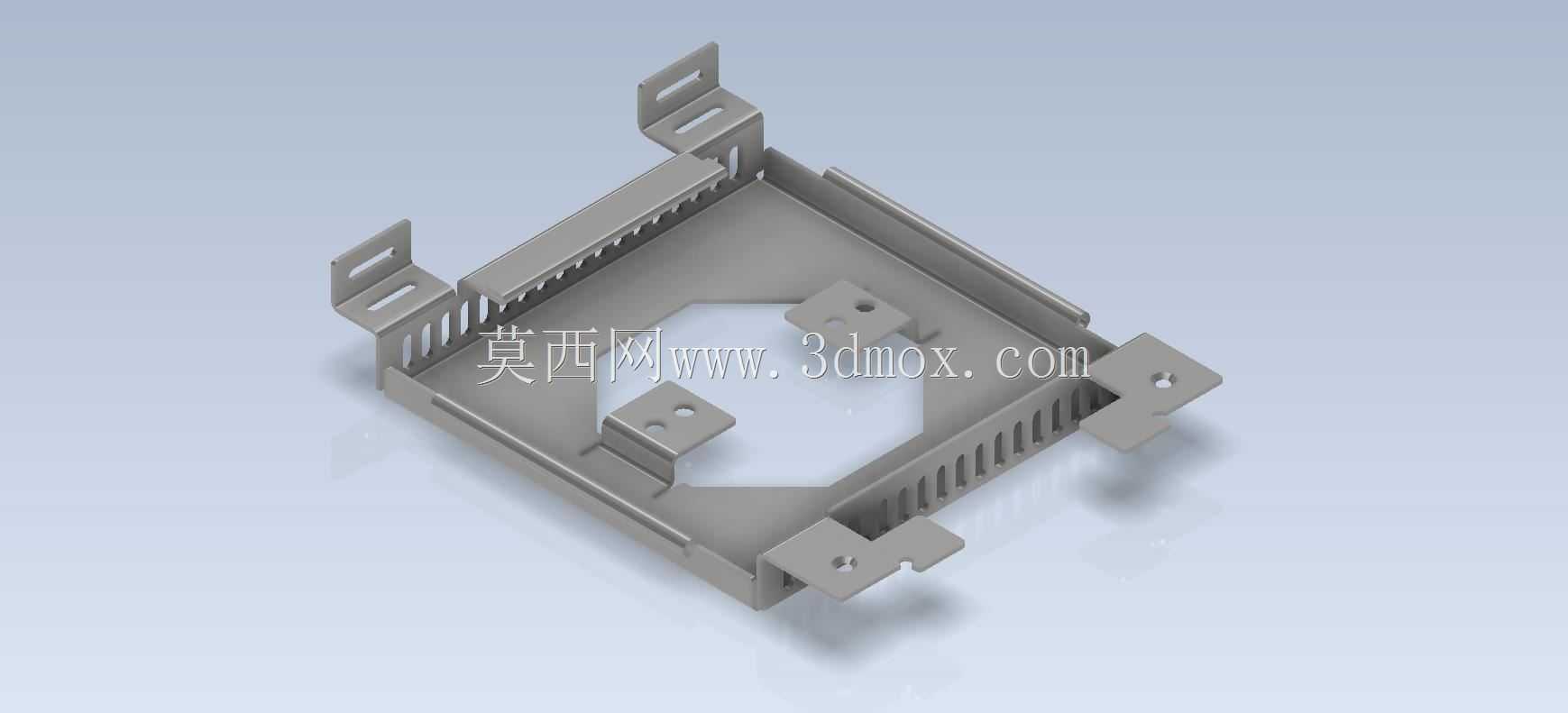

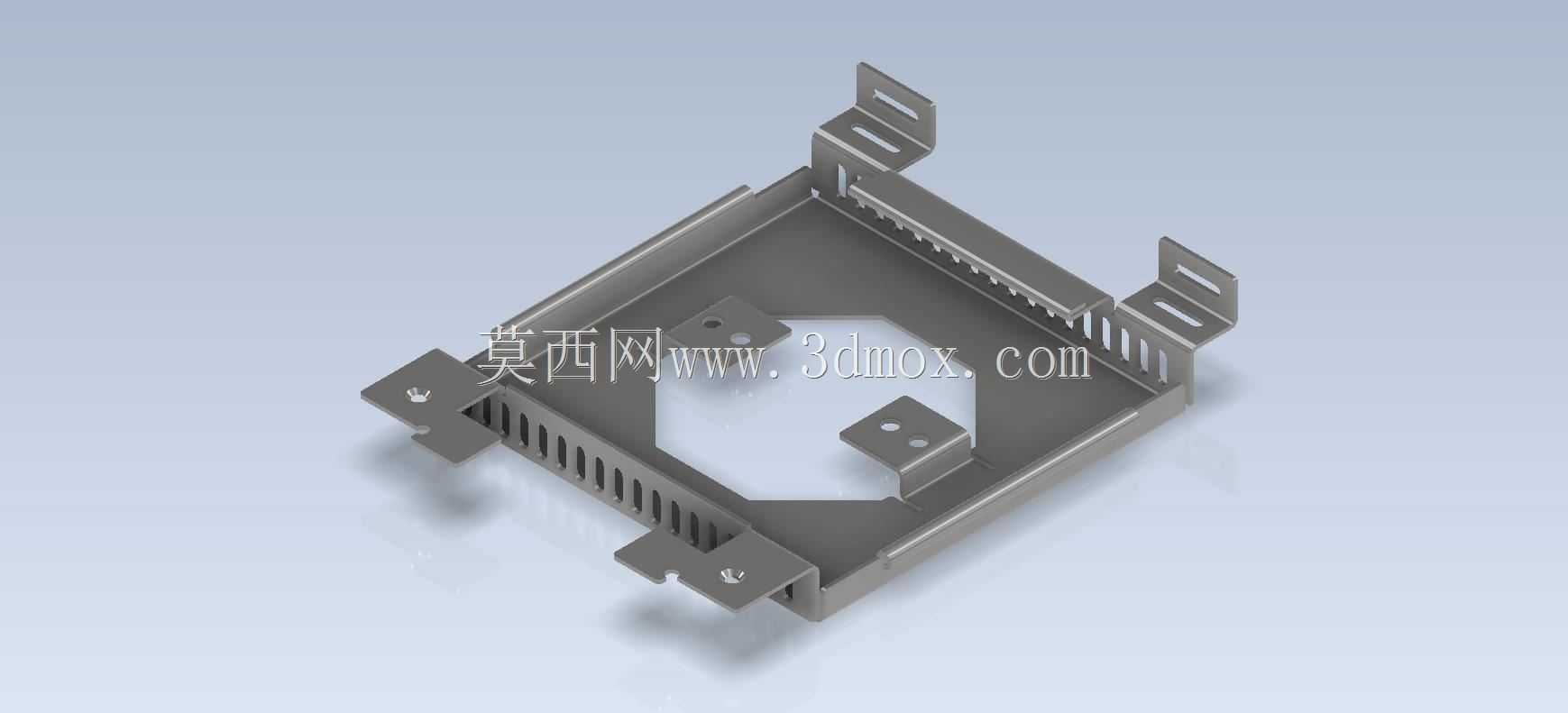

　　这类钣金支架多应用在小型工业控制设备、嵌入式工控模组、桌面型检测仪器的内部腔体中，作为核心功能板卡、小型电源模块或者传感组件的承载安装基体，替代传统的型材拼接支架，在有限的设备内部空间里完成部件定位、辅助散热与结构防护的多重作用。从结构形态来看，该构件采用单块金属薄板经数控冲裁、多道次折弯成型，没有额外的焊接拼接工序，所有连接定位结构都通过板材自身的折弯翻边、冲切凸台实现，既减少了装配环节的紧固件数量，也能避免焊接带来的热变形问题，保证安装面的平面度公差控制在合理范围内。

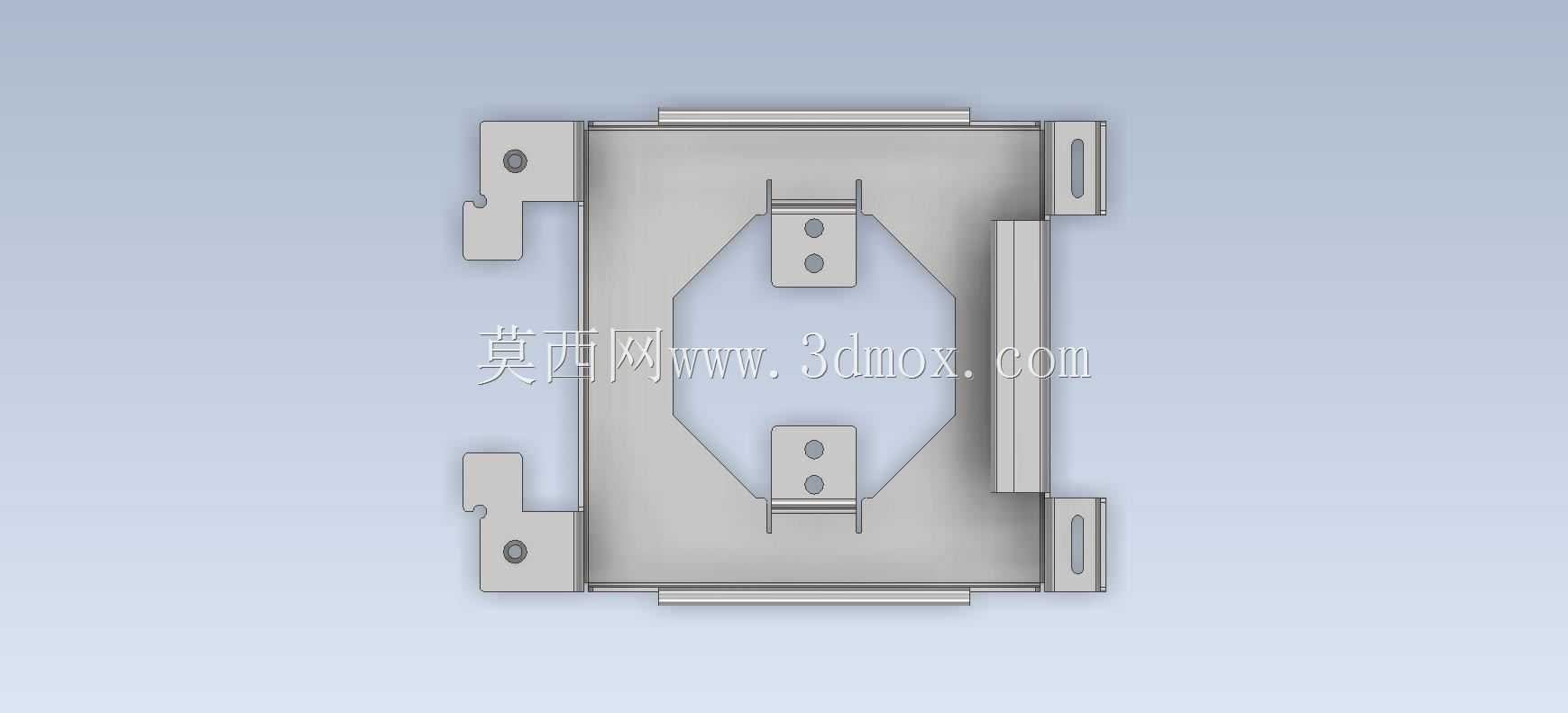

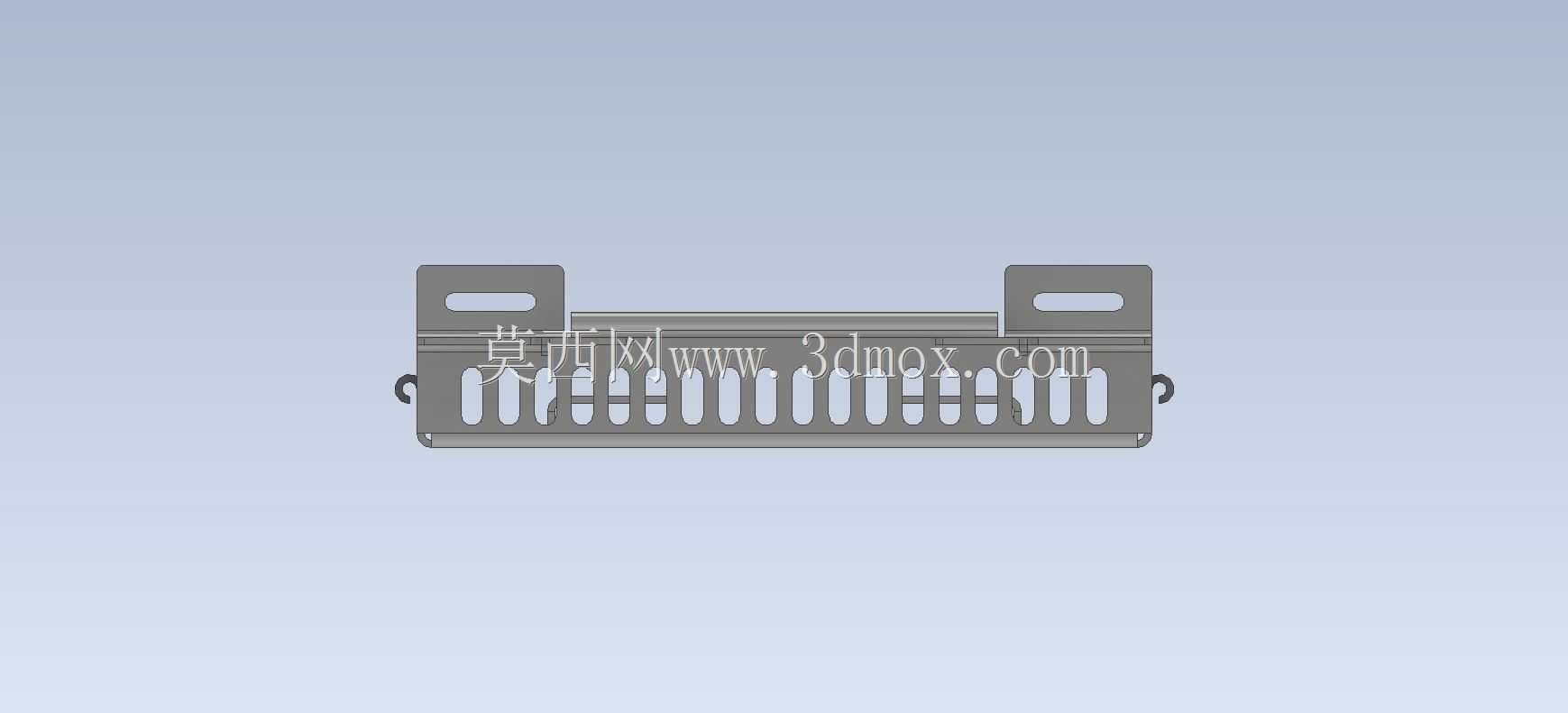

　　设计过程中首先要匹配设备内部的安装边界，支架底部的轮廓完全贴合设备内腔的预留安装位，三个向外延伸的带安装孔折弯耳片，对应设备壳体上预设的螺柱位置，安装时不需要额外调整定位，直接通过三颗螺丝就能完成支架与壳体的固定，耳片上的安装孔预留了微小的装配余量，抵消板材折弯角度的微小公差，避免出现安装孔位错位的问题。支架侧壁上均匀排布的长条散热槽，是针对板载发热元件设计的通风通道，当设备内部的散热风扇形成定向气流时，气流可以顺着槽口穿过支架腔体，带走安装在支架上的电子元件工作产生的热量，避免局部热量堆积造成元件性能衰减。

　　支架腔体内部冲切成型的两个带孔定位凸台，是专门为核心功能板卡预留的安装位，凸台高度经过精确计算，保证板卡安装后与支架底面留有足够的走线空间，同时凸台的平面度在冲裁工序中做了压平处理，避免板卡安装后出现翘曲变形，影响板上元件的焊接可靠性。两侧向上折弯的带槽翻边，一方面作为支架的结构加强筋，提升薄板构件的整体抗扭刚度，避免设备运输过程中受振动冲击出现支架变形，另一方面翻边上的槽口可以作为线束的走线卡位，整理内部连接线束的走向，避免线束杂乱堆积影响通风或者干扰其他运动部件。

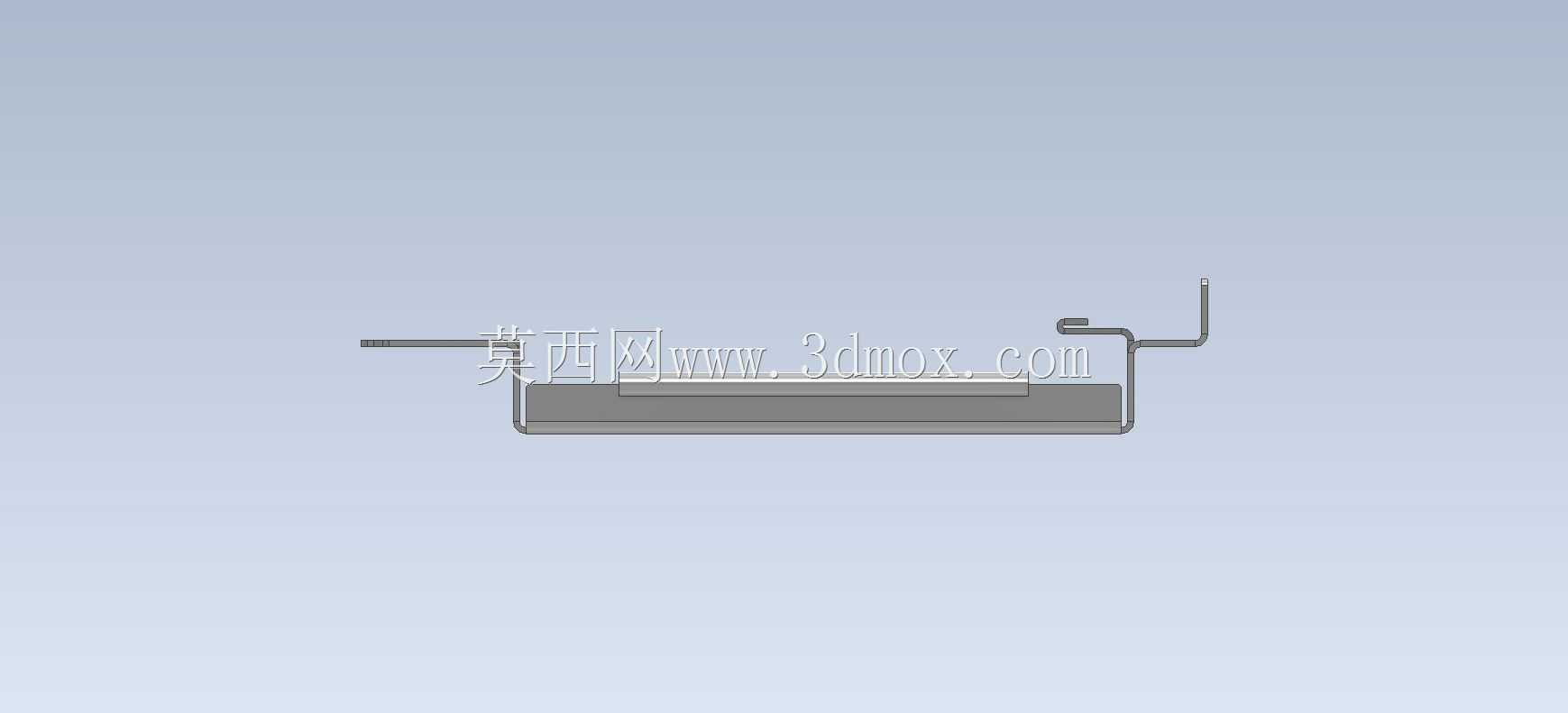

　　在折弯工艺的处理上，所有折弯边都预留了合理的折弯内R角，既符合钣金加工的工艺要求，避免折弯处出现应力集中导致板材开裂，也能去除锐边毛刺，防止装配过程中划伤操作人员或者破坏线束绝缘层。支架的整体尺寸适配小型设备的内部空间，没有多余的外凸结构，所有超出主体轮廓的结构都集中在三个安装耳片位置，最大化利用设备内部的有效空间，在满足承载强度的前提下，板材厚度选用合理的薄板规格，尽可能降低构件自身重量，减少设备整体的负重。

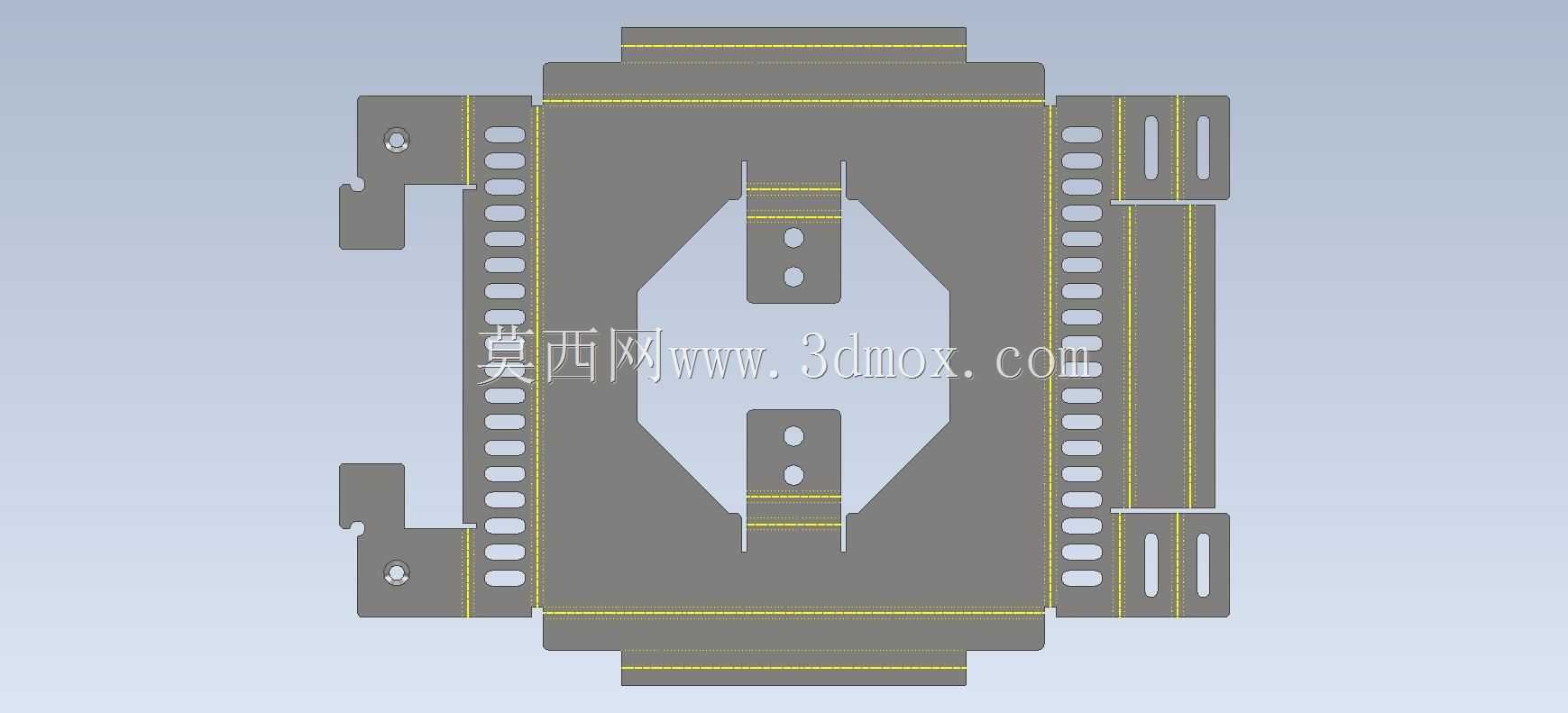

　　实际应用中，这类一体化钣金支架相比传统的拼装式支架，生产效率更高，批量加工时的尺寸一致性更好，不需要后续的打磨、焊接校正等后处理工序，表面处理可以根据设备的使用环境选择镀锌、喷塑等工艺，提升构件的防锈抗腐蚀能力，适配不同工况下的使用需求。在进行三维建模时，需要重点关注折弯扣除值的准确设置，保证展开后的板材轮廓尺寸与实际加工一致，同时所有冲切特征的位置要避开折弯线位置，避免折弯过程中出现特征变形，对于安装孔的位置公差，要结合实际装配需求设置合理的公差范围，既保证加工可行性，也能满足后续的装配精度要求。
