带耳环形连接固定支架结构设计

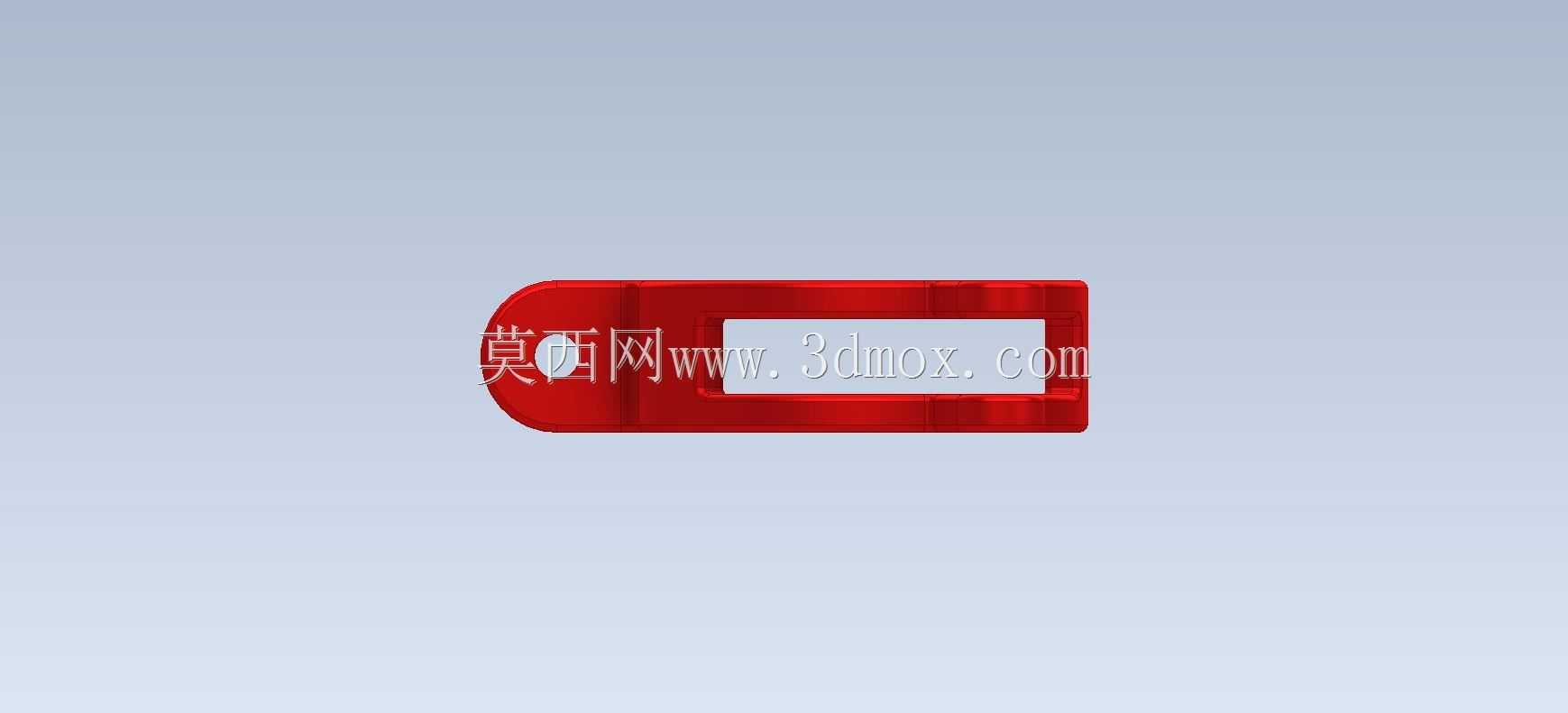

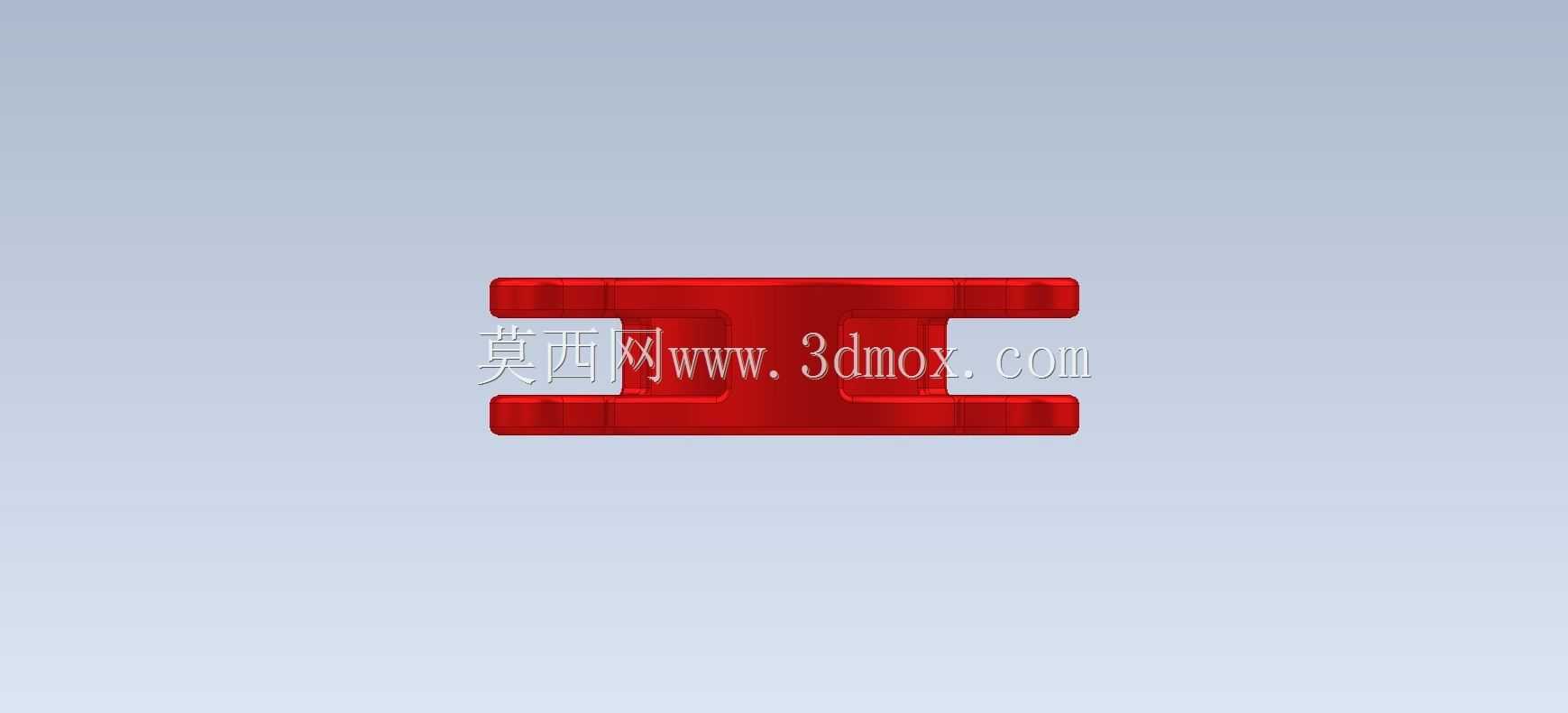

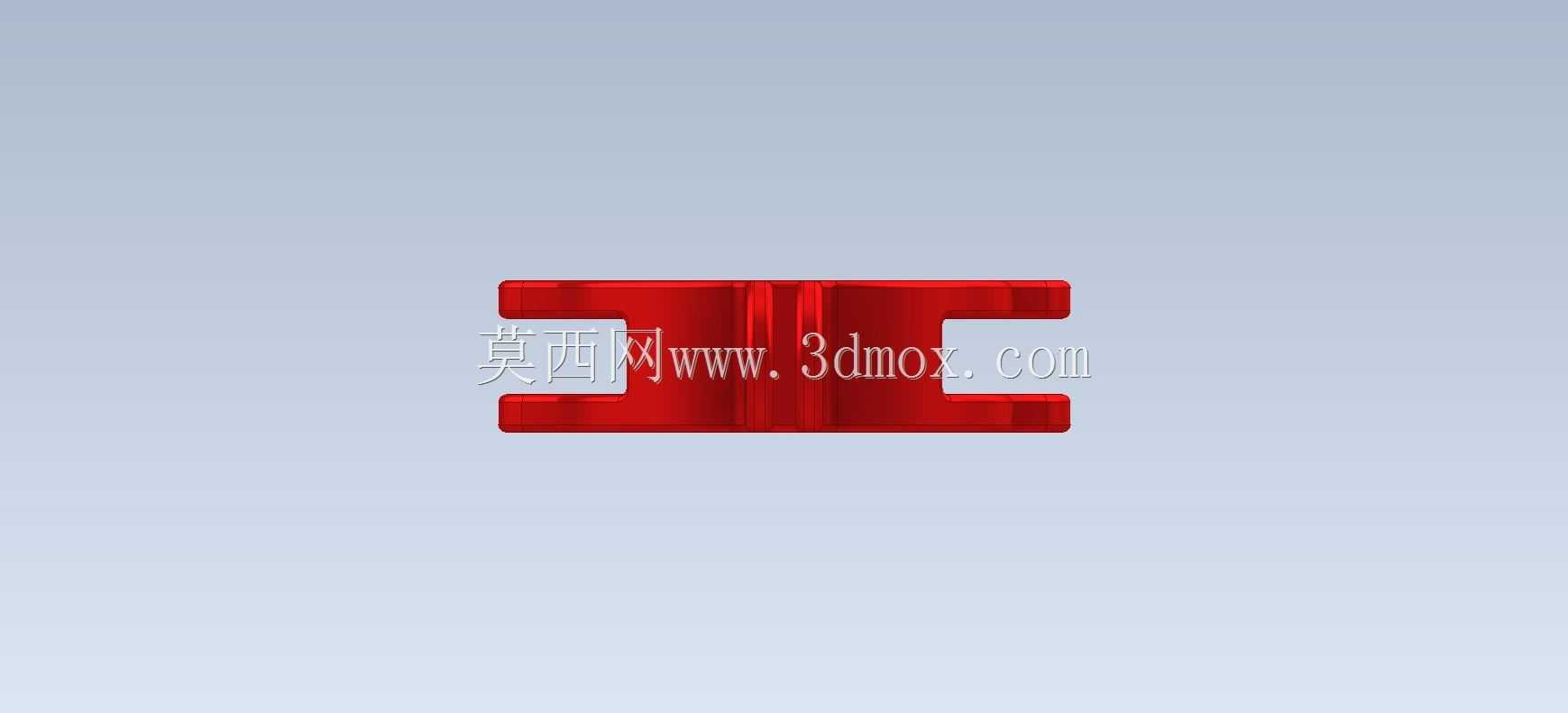

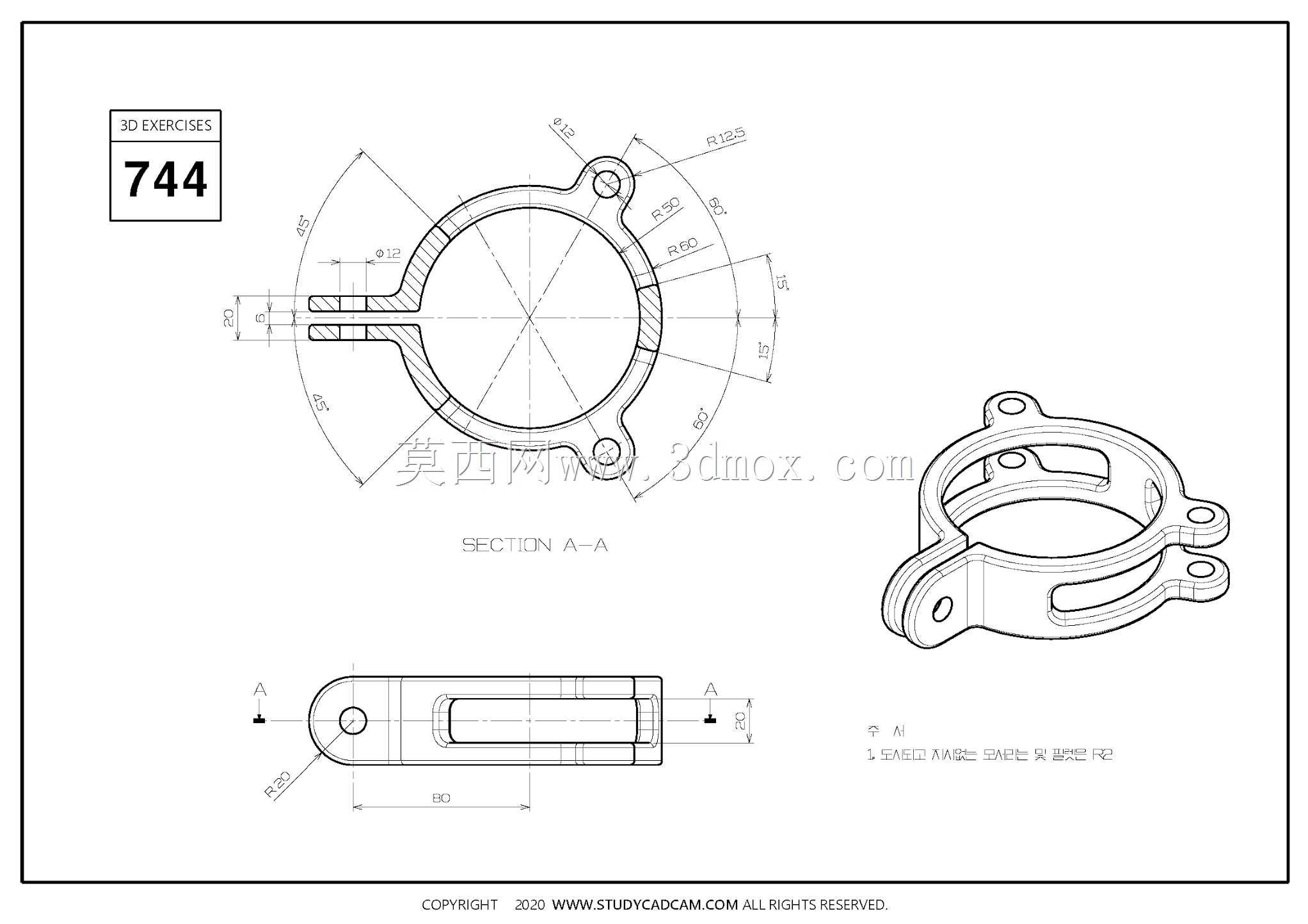

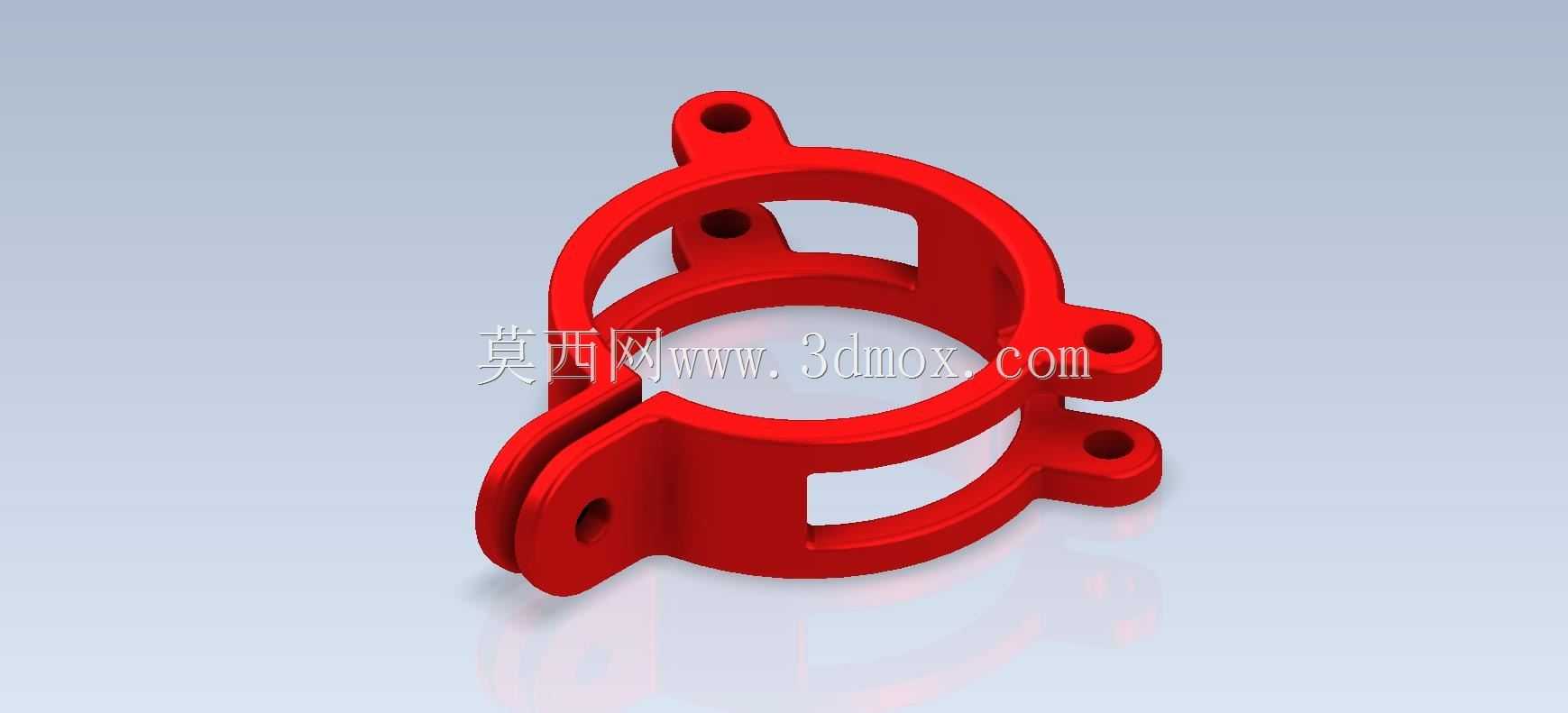

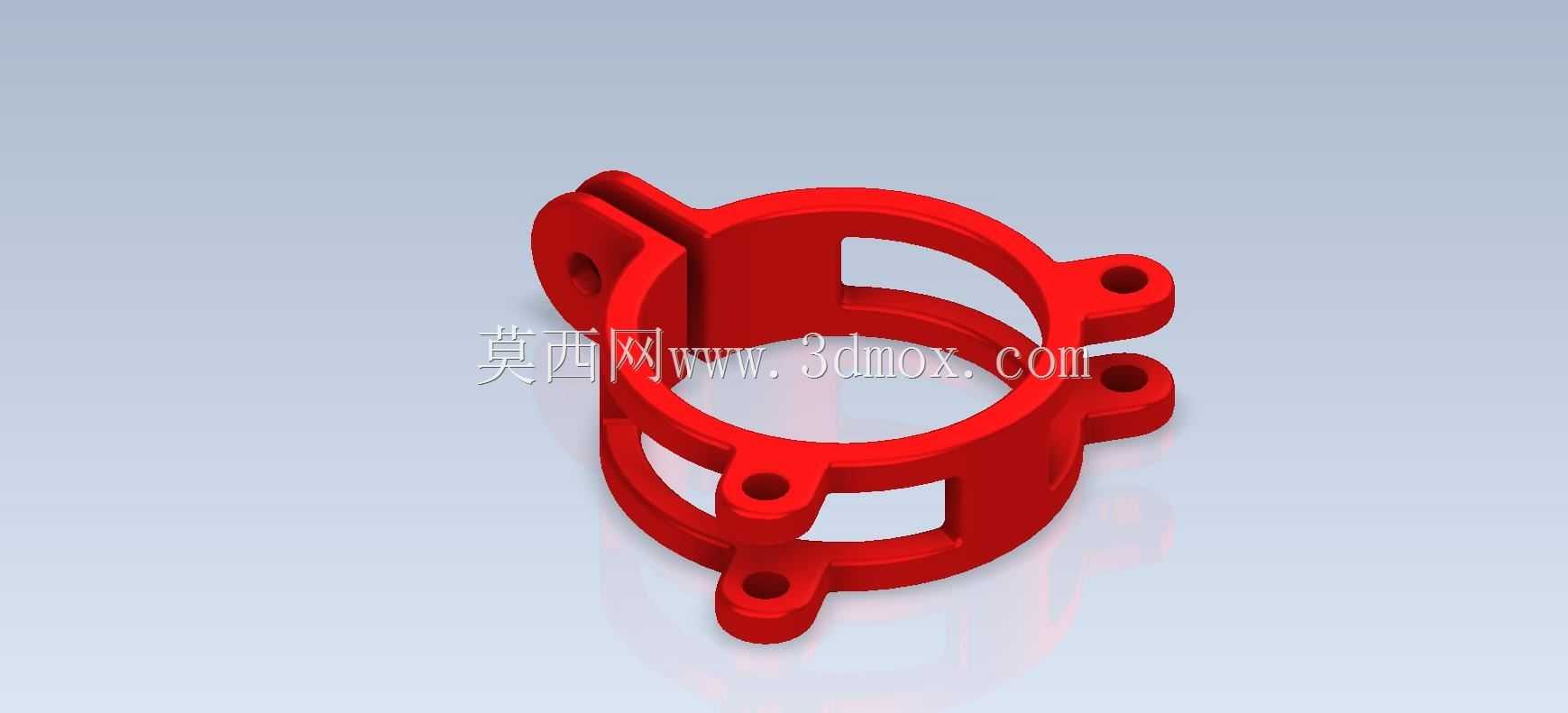

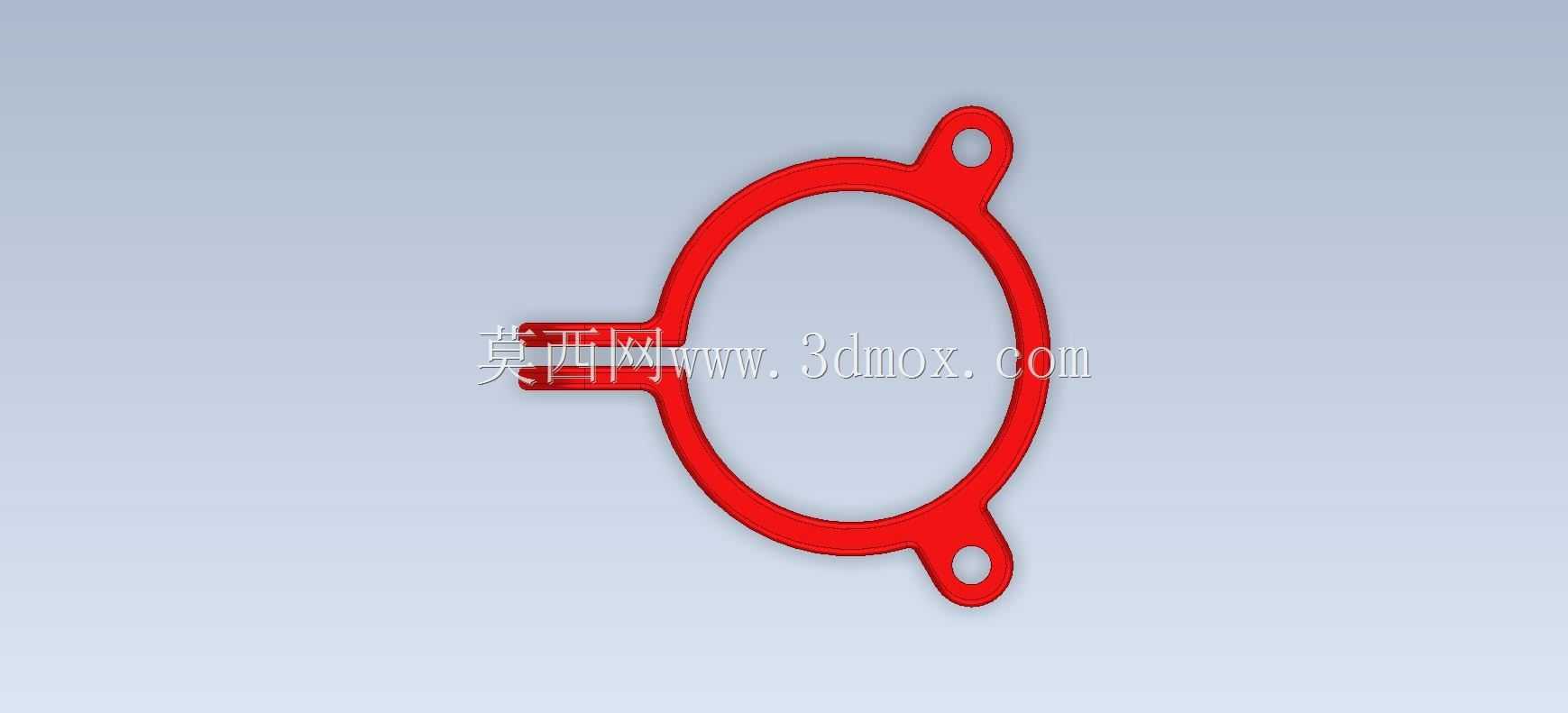

　　这款带多耳座的环形构件，在轻工自动化输送线、小型流体管路排布、桌面级实验设备装夹场景中十分常见，核心作用是为环形排布的管线、轴类零件提供周向限位，同时通过周边延伸的耳座完成与周边机架的刚性连接，避免被固定件在设备运行过程中出现径向窜动、周向转动的问题。从结构细节来看，主体采用等截面环形圈作为核心承载基体，环形内壁的直径尺寸需要与被包覆的管件、轴套外径保持过渡配合，单边间隙控制在0.1-0.2mm区间，既可以保证装配时的顺畅推入，也能避免间隙过大导致的固定后晃动。环形圈外侧延伸出的五个带孔耳座并非均匀排布，其中两个耳座集中在环形圈的一侧，形成双孔并列的安装面，其余三个耳座沿环形圈其余周向位置分散布置，

　　这种非对称的耳座布局是为了适配安装面存在高低差、安装孔位不对齐的实际装配场景，比如在设备框架的转角位置，相邻两个安装面呈90度垂直分布时，分散布置的耳座可以分别对应不同方向的安装基面，不需要额外加装转接角件就能完成固定。每个耳座上的安装孔均为通孔设计，孔位与环形圈主体的连接处做了渐变式的加厚过渡，没有尖锐的直角转角，这种设计一方面可以降低注塑或者3D打印成型时的应力集中问题，避免零件在冷却固化过程中在转角位置出现缩痕、开裂，另一方面在承受螺栓锁紧力时，加厚的过渡区域可以分散耳座根部的弯曲应力，防止反复拆装或者设备振动过程中耳座从环形主体上断裂。设计这类零件时，首先要确认被固定件的外径公差，根据被固定件的材质调整环形内壁的配合精度，

　　如果是固定PVC类的软质管线，环形内壁可以增加0.5mm深度的环形凹槽，嵌入橡胶圈来增大摩擦力，防止管线受轴向拉力时滑脱；如果是固定金属轴套，环形内壁的表面粗糙度需要控制在Ra3.2以下，减少轴套转动时的摩擦阻力。耳座上的安装孔直径要比选用的固定螺栓大0.5-1mm，预留出装配时的位置调整余量，毕竟实际设备加工时，机架上的预装孔位难免存在0.3mm以内的位置偏差，预留间隙可以抵消加工误差带来的装配困难。安装边界方面，需要注意双孔并列的那一侧耳座，两个孔的中心距要与对应安装面上的预装孔中心距保持一致，耳座的底面要保证平面度在0.1mm以内，避免螺栓锁紧时零件出现倾斜，导致环形主体与被固定件不同心。其余三个分散耳座的安装面高度，

　　要根据实际安装位置的机架型材高度做适配，比如采用2020铝型材作为机架时，耳座的厚度要与铝型材的槽宽匹配，保证螺栓头可以完全沉入型材槽内，不会出现干涉。在实际建模过程中，这类零件适合用旋转凸台先做出环形主体的基础轮廓，再通过拉伸凸台逐个做出耳座结构，最后在耳座与主体的连接处添加圆角特征，圆角半径不小于耳座厚度的0.3倍，保证应力分散效果。需要注意的是，环形主体的壁厚要保持均匀，避免壁厚差异过大导致成型时出现缩水变形，通常壁厚设置为3-5mm即可满足常规轻型设备的承载需求，如果应用在有冲击载荷的场景，可以将壁厚提升至6-8mm，同时在耳座的背面增加加强筋，进一步提升结构刚性。这类零件在日常设备维护中也十分便于拆装，松开所有耳座上的固定螺栓就可以直接将环形件从被固定件上取下，不需要拆卸周边的其他管线或者零件，对于需要频繁调整位置、更换易损件的实验设备、小型输送线来说，这种结构的维护效率远高于整体式的固定抱箍。
