多孔位环形法兰式机械连接固定座

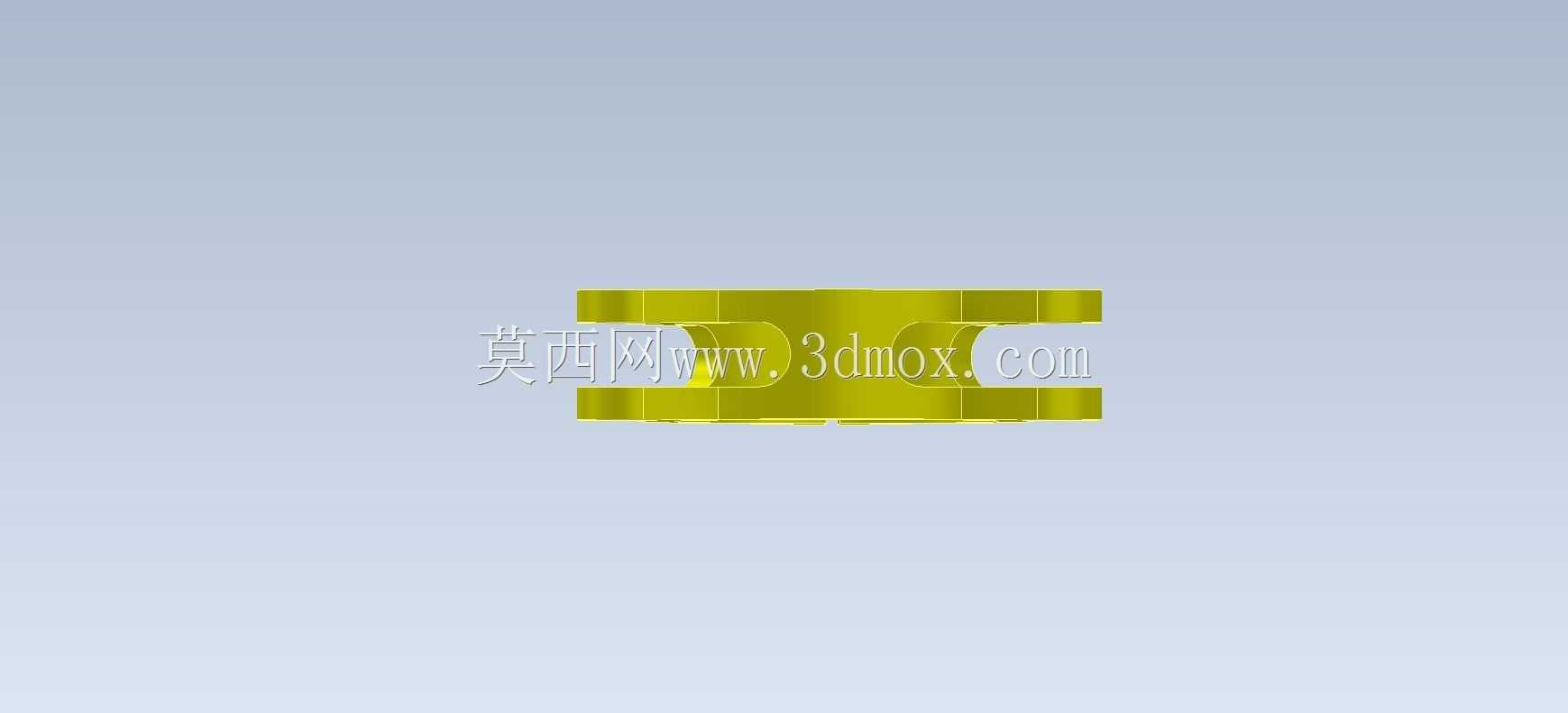

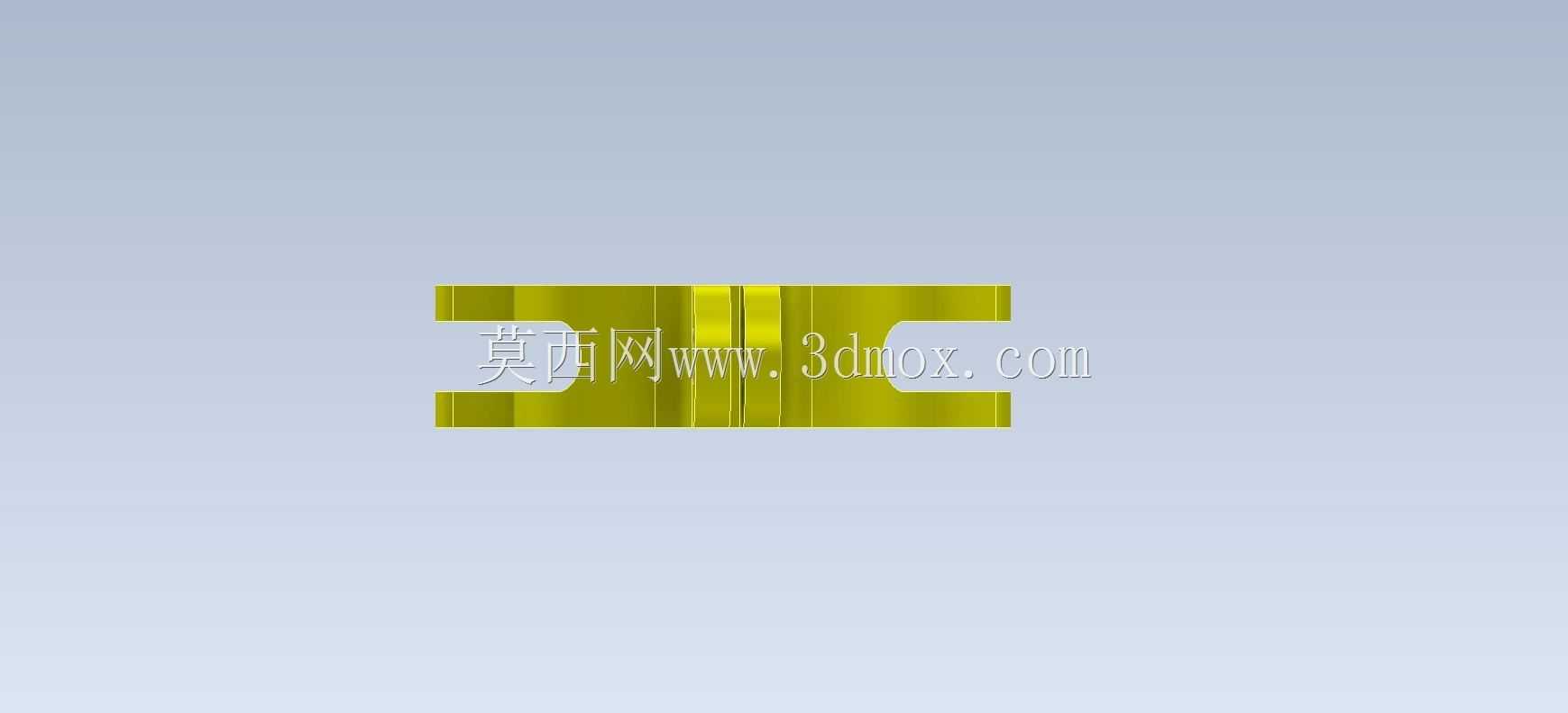

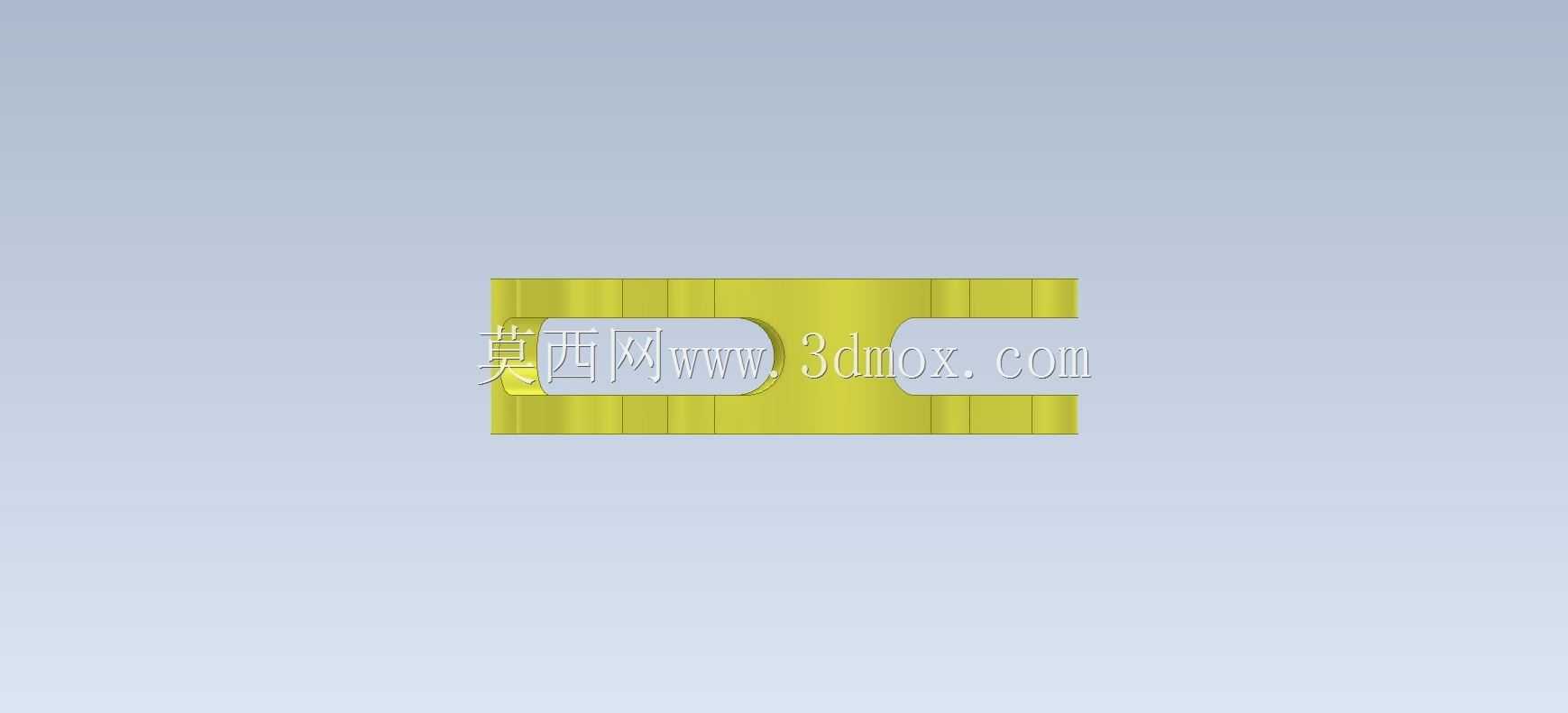

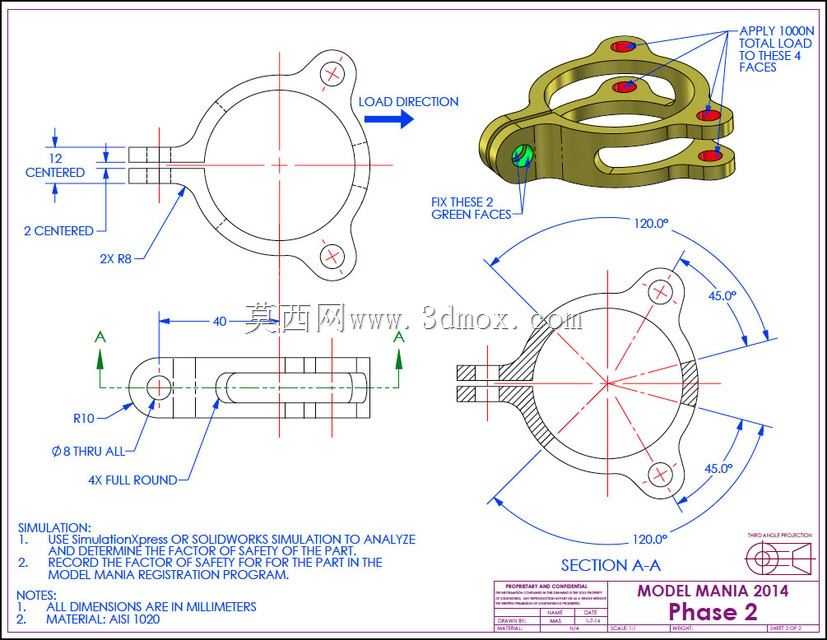

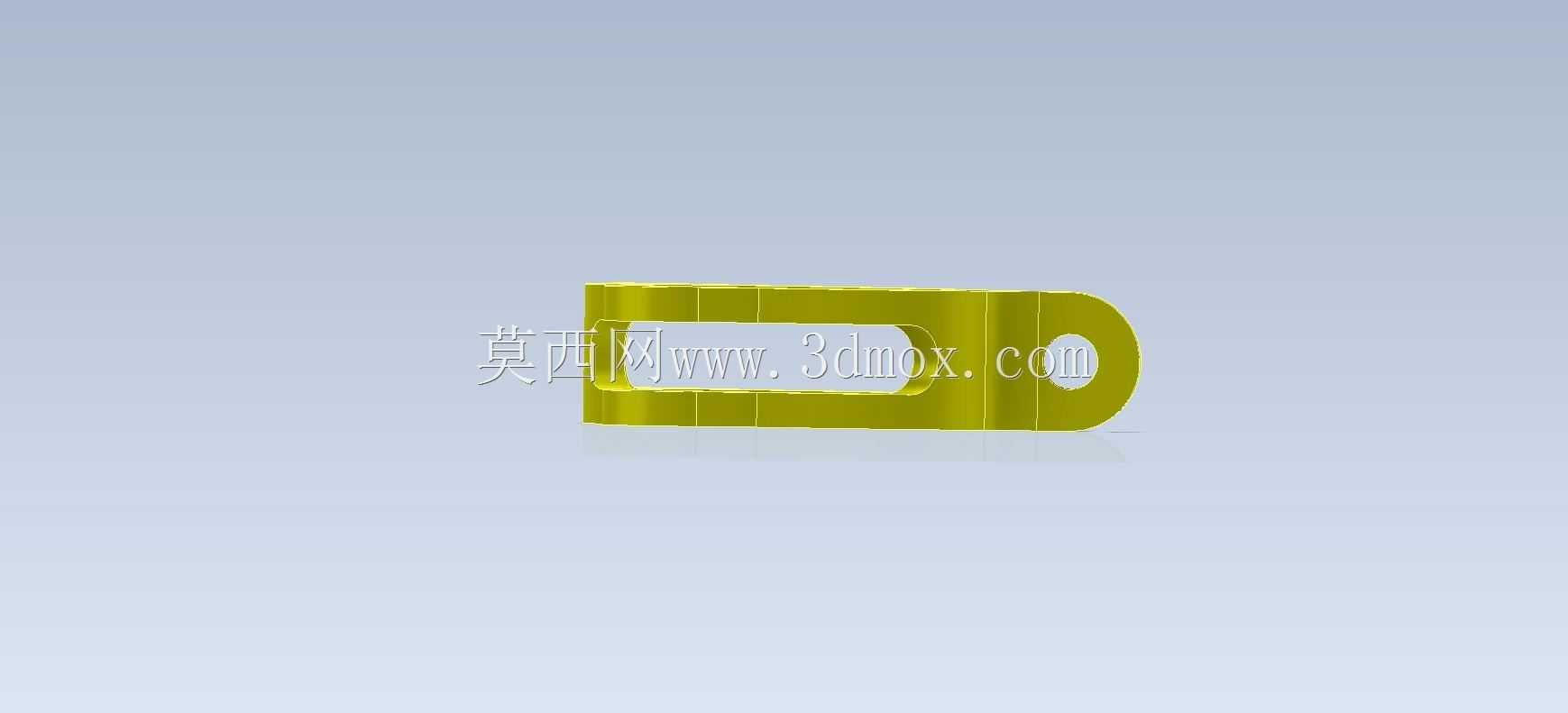

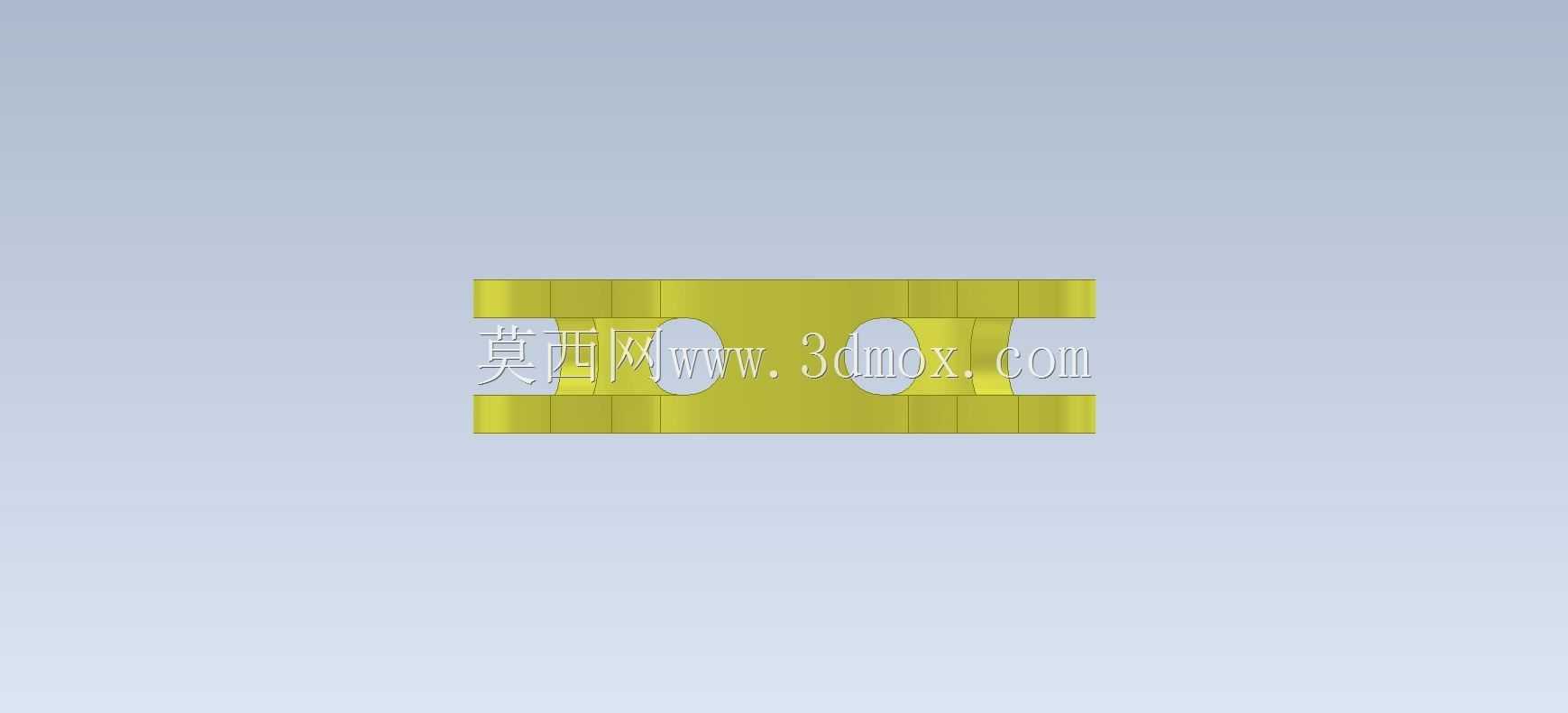

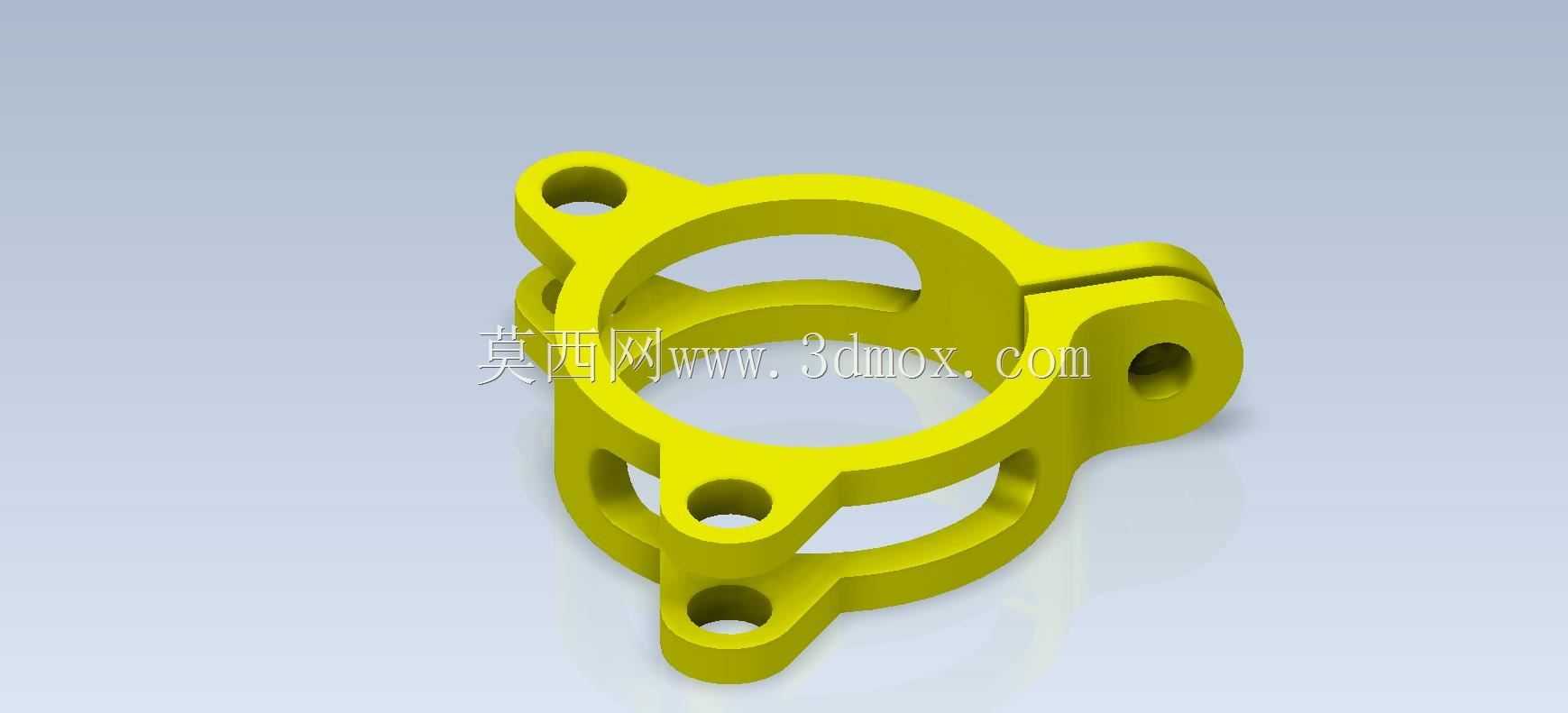

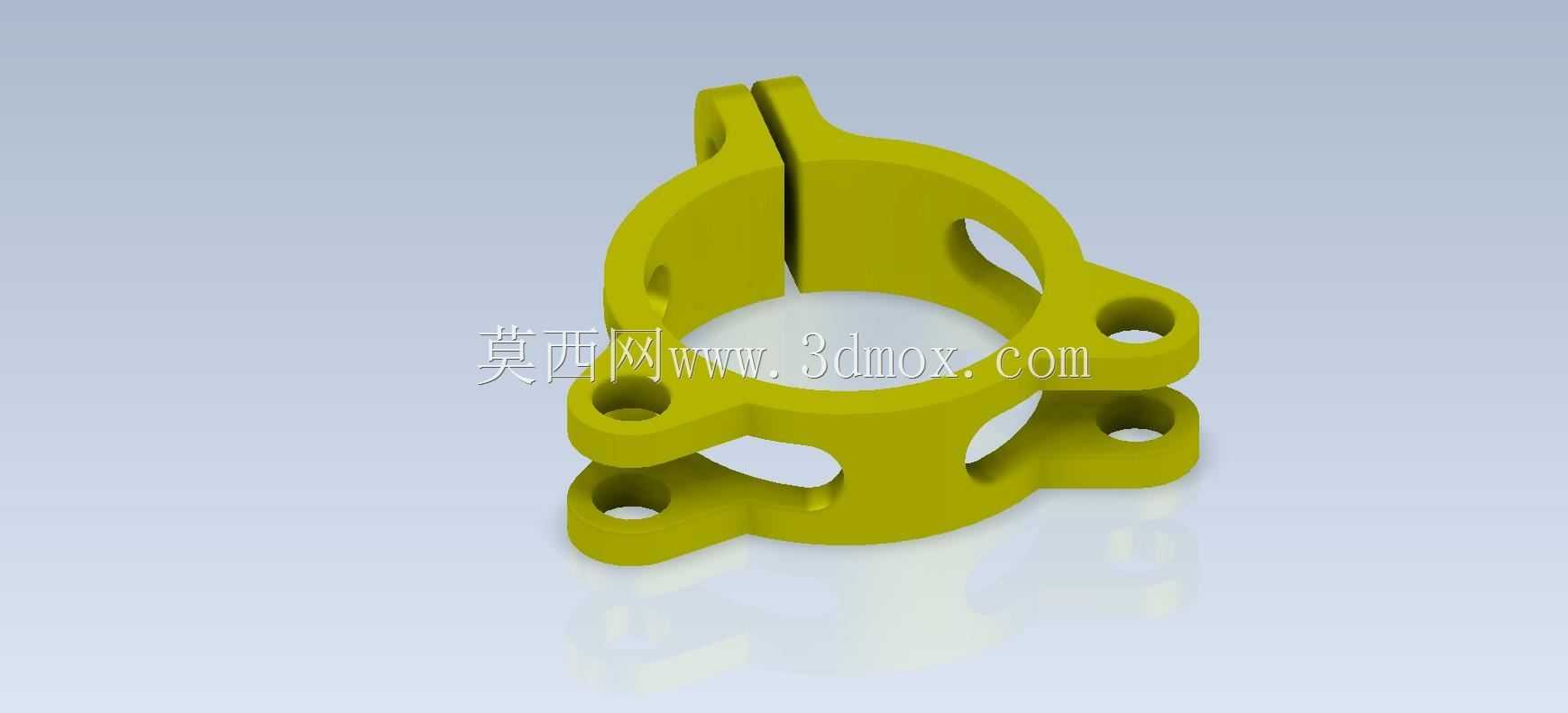

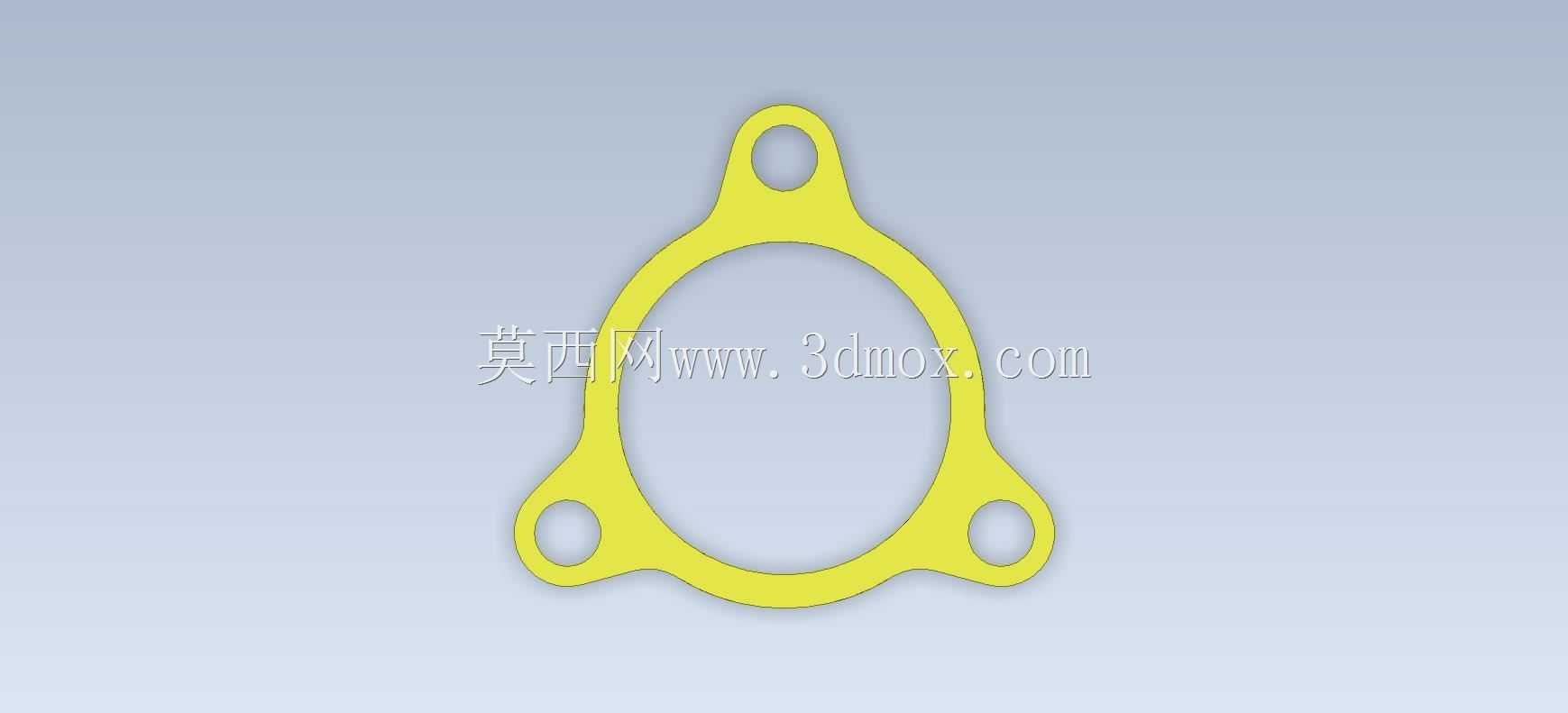

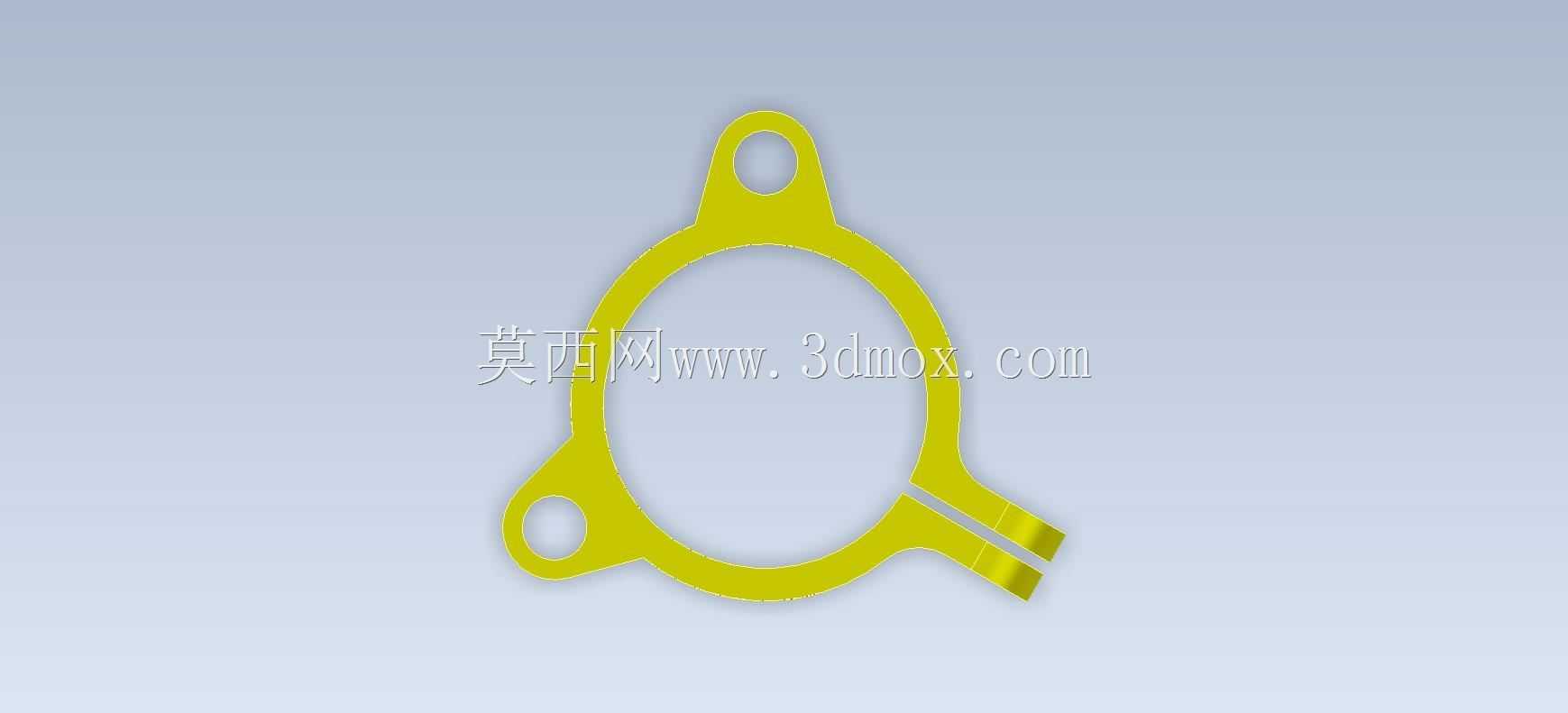

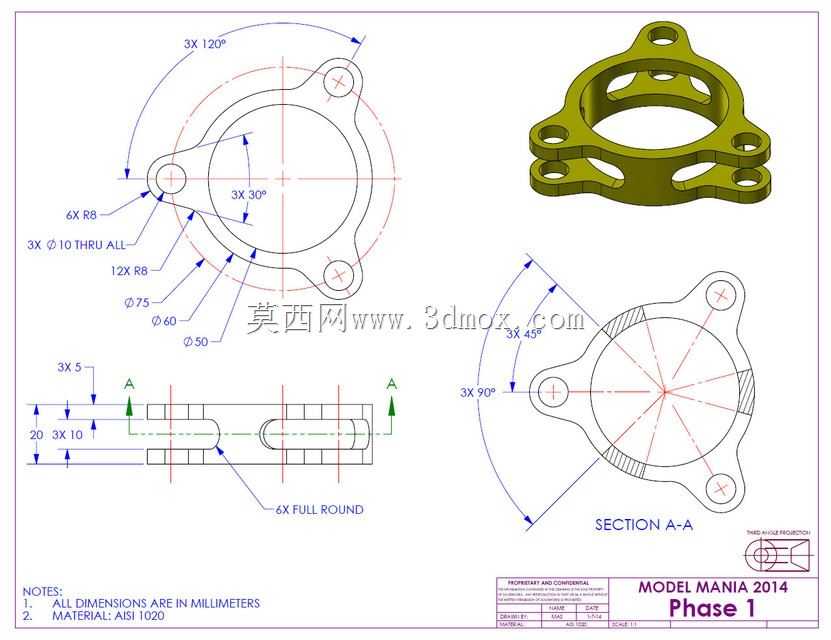

　　这类带周向均布安装孔的环形连接固定件，在流体管路对接、旋转轴系端部定位、轻型传动组件的端面连接场景中应用十分广泛，日常做设备改造、小型自动化线体搭建时经常会用到这类结构的零件。从结构功能来看，中间的大尺寸通孔是核心过流或者过轴通道，既可以供流体介质从中穿过完成管路对接，也可以让旋转轴从孔内贯穿，实现轴端的轴向定位与径向限位，避免轴系运转时出现径向窜动。周向延伸出的带孔凸耳是安装受力的核心部位，每个凸耳上的通孔用来穿装锁紧螺栓，安装时螺栓穿过凸耳孔与对接端的螺纹孔锁紧，就能把整个固定座牢牢压合在对接端面上，凸耳沿环形基体周向均匀分布的设计，能让螺栓锁紧力均匀分散到整个对接端面，不会出现局部压合不紧密导致的介质泄漏或者轴系偏斜问题。

　　设计这类零件的时候，首先要根据实际过流或者过轴的需求确定中间通孔的直径，这个尺寸直接决定了零件的最小内边界，要是用于管路连接，通孔直径要和对接管路的通径保持一致，避免通径突变造成流体阻力增大；要是用于轴系定位，通孔直径要和配合轴的外径做间隙配合，预留合理的装配公差，方便轴顺利穿入同时不会出现过大的配合间隙。凸耳的数量和分布角度要根据实际受力大小确定，常规低压、低载荷的场景下4个均布凸耳就能满足锁紧需求，要是用在有振动冲击的工况下，可以适当增加凸耳数量，分散单个螺栓的受力载荷，避免长期受振动出现螺栓松脱的问题。凸耳上的安装孔直径要比选用的锁紧螺栓大0.5到1毫米，预留一定的安装调整余量，避免加工误差导致螺栓无法顺利穿入，同时凸耳的厚度要根据螺栓的锁紧力矩核算，保证螺栓锁紧时凸耳不会出现压溃变形。

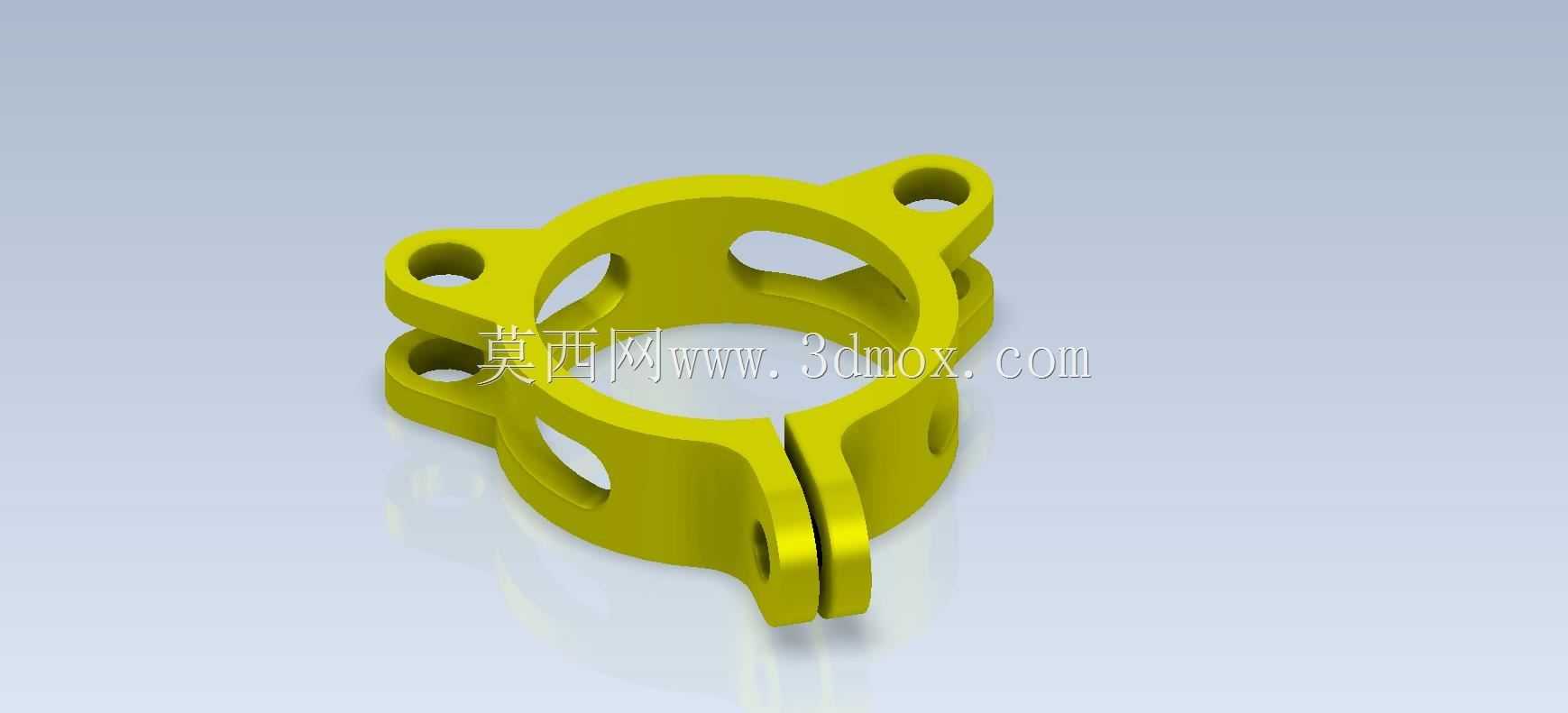

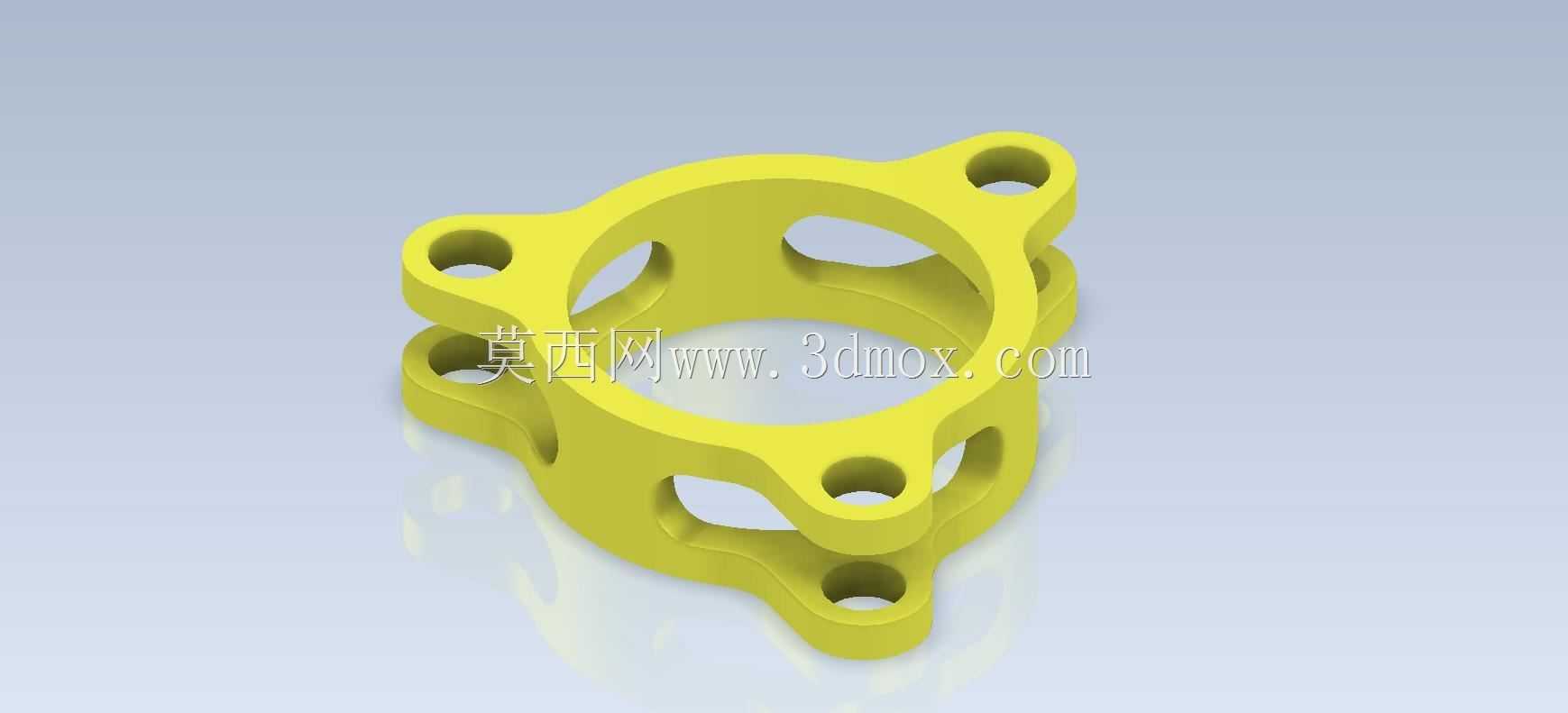

　　零件上额外开设的减重孔是兼顾强度与轻量化的设计，这些减重孔开设在环形基体的非受力区域，不会影响整体的结构强度，同时能有效降低零件的整体重量，减少材料消耗，要是采用塑料或者铝合金材质加工，还能进一步降低零件成本，在移动设备或者对重量有要求的场景下，这种减重设计的优势会更加明显。零件的整体外形没有尖锐棱角，所有转角位置都做了圆角过渡，一方面是避免加工和装配过程中尖锐边角划伤操作人员，另一方面圆角过渡能减少应力集中，避免零件受交变载荷时在转角位置出现应力开裂。

　　实际安装使用时，要注意对接端面的平面度要求，固定座和对接件贴合的端面需要保证足够的平面度，要是用于流体密封场景，还要在两个贴合面之间加装密封垫片，通过螺栓的均匀锁紧让垫片产生弹性变形，填满贴合面之间的微小间隙，实现密封效果。安装螺栓的时候要采用对角顺序逐步锁紧，不要一次性把单个螺栓拧到规定力矩，避免受力不均导致固定座偏斜，影响中间通孔的同轴度。这类零件的加工可以根据批量选择不同工艺，小批量试制的时候可以采用数控铣削加工，直接从棒料或者板材上铣出整体结构，加工精度容易保证；大批量生产的时候可以采用压铸或者模锻工艺成型，再对安装孔和配合端面做精加工，能大幅降低单件生产成本。日常做三维建模练习的时候，这类零件是非常好的基础训练案例，涵盖了拉伸、切除、阵列、圆角等常用建模特征，能帮助初学者快速掌握三维建模的基本操作逻辑，理解机械零件从功能需求到结构设计的转化思路，建模过程中要注意各个特征的父子关系，合理选择建模基准，保证后续修改尺寸的时候模型不会出现特征报错，同时要注意安装孔的位置度公差要求，在建模时就把公差要求融入到尺寸标注里，方便后续出工程图指导生产加工。
