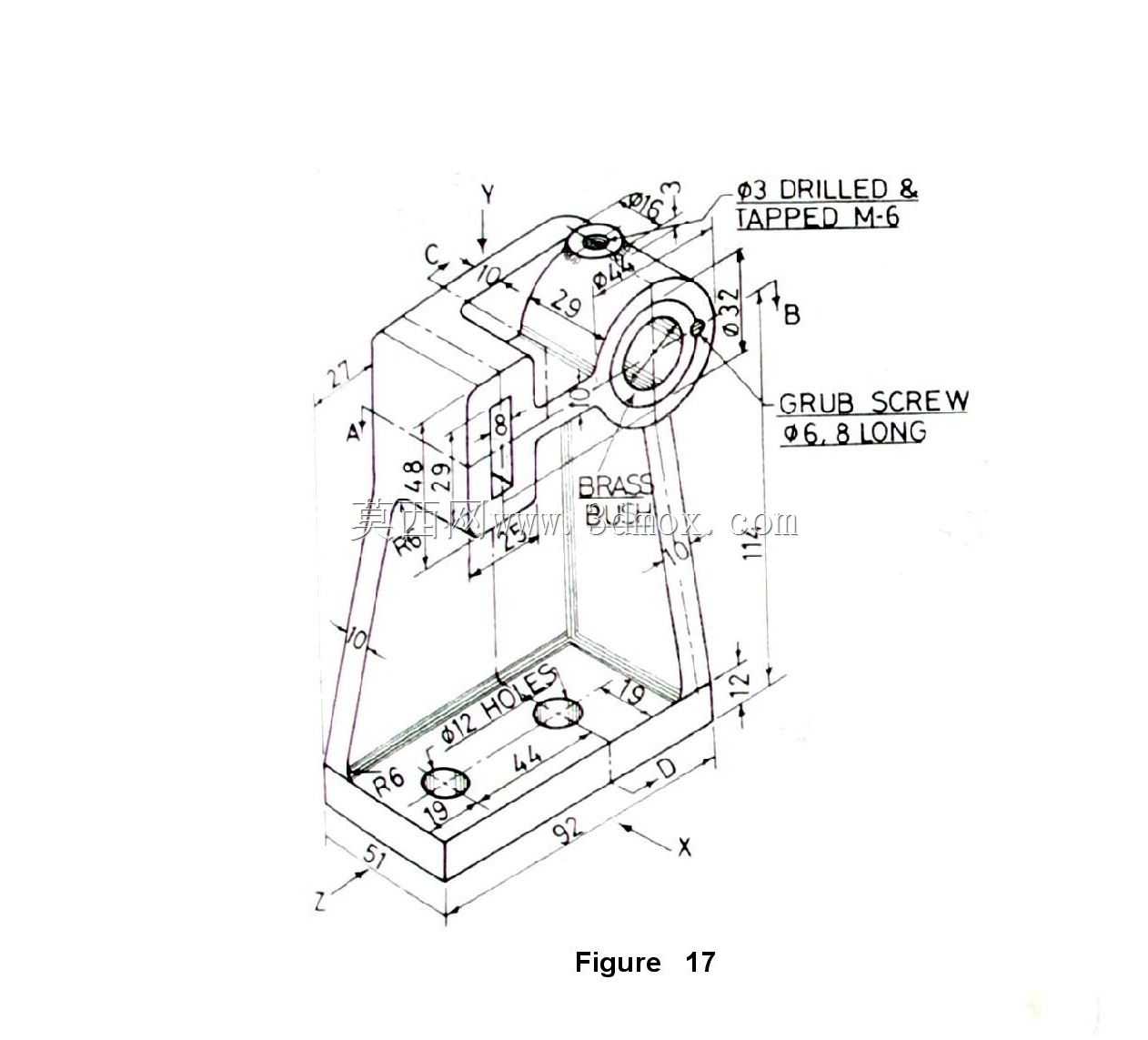

立式铰接支撑座结构设计练习实例

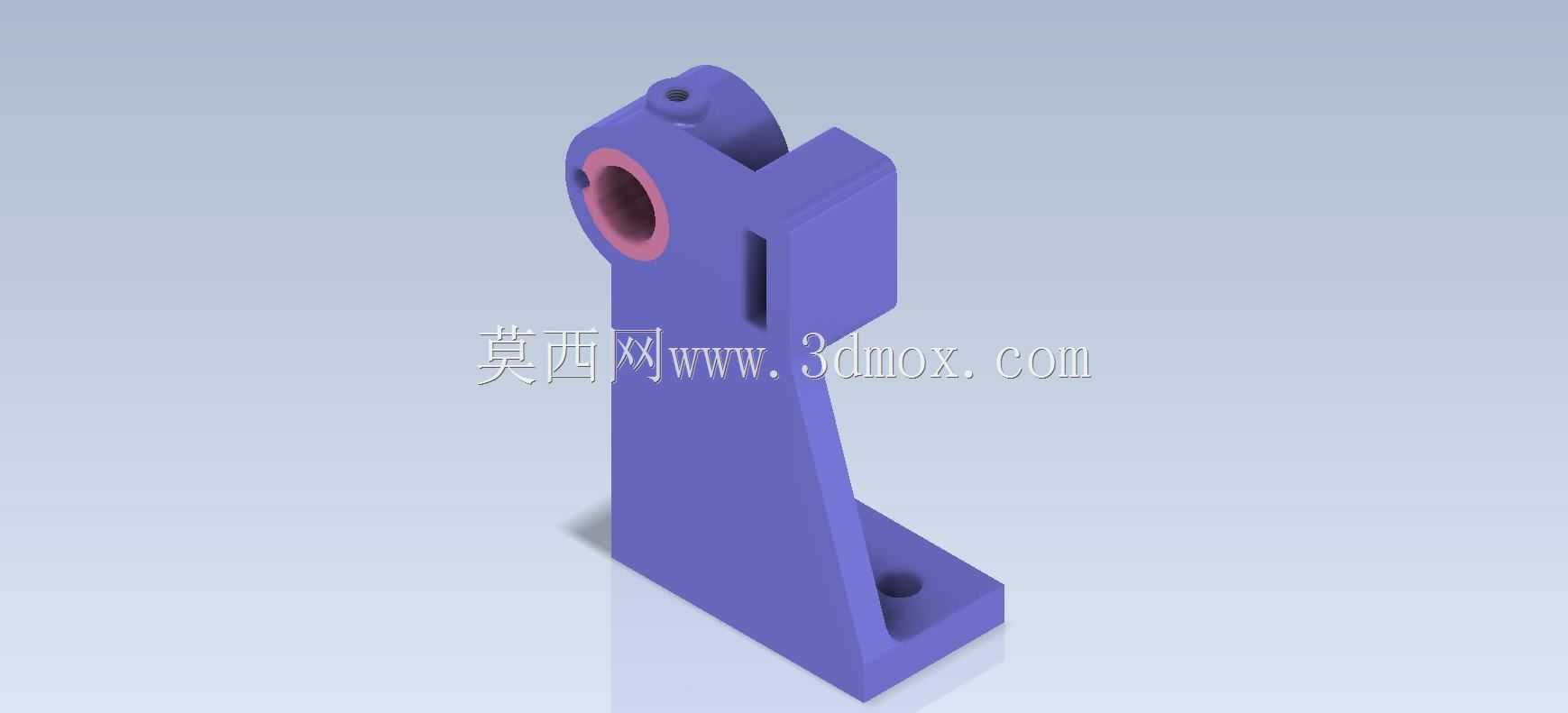

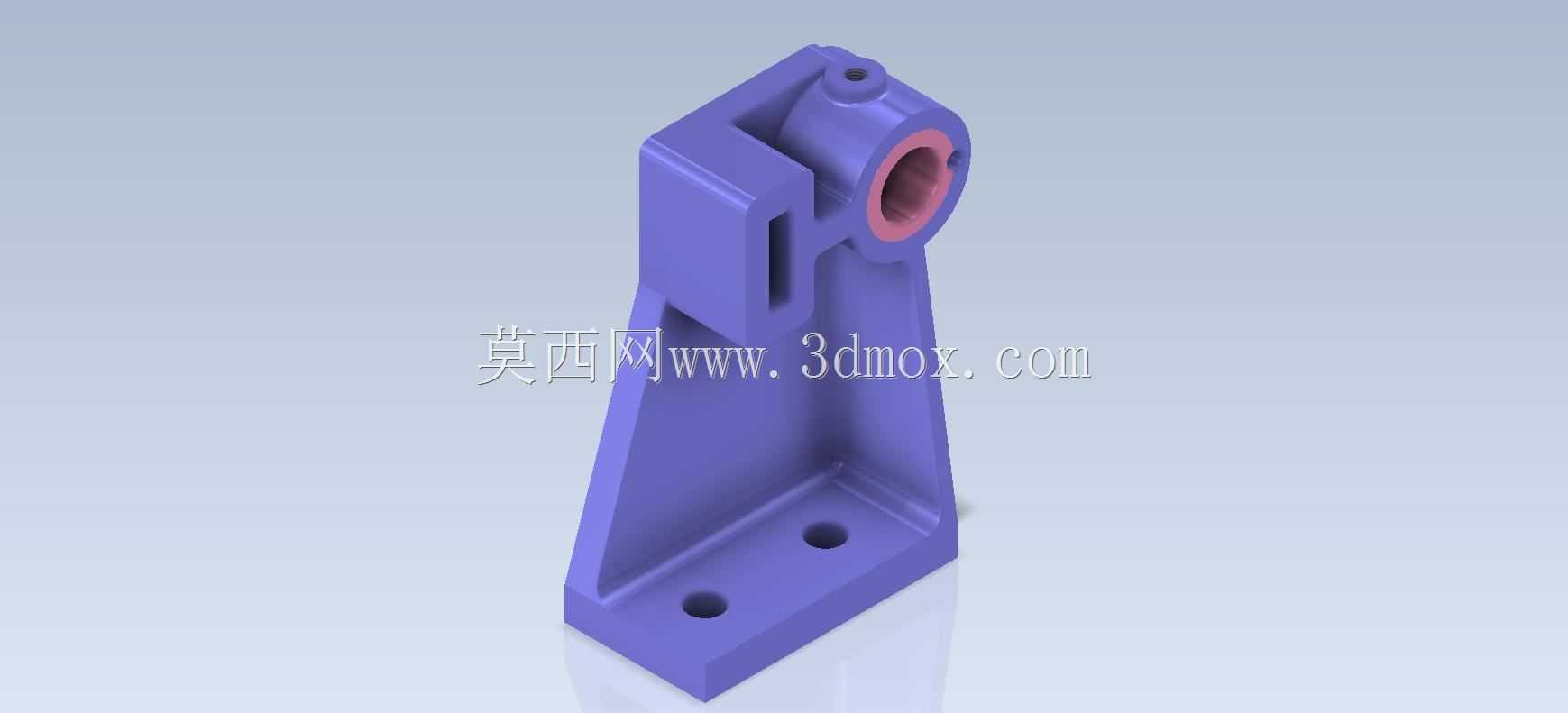

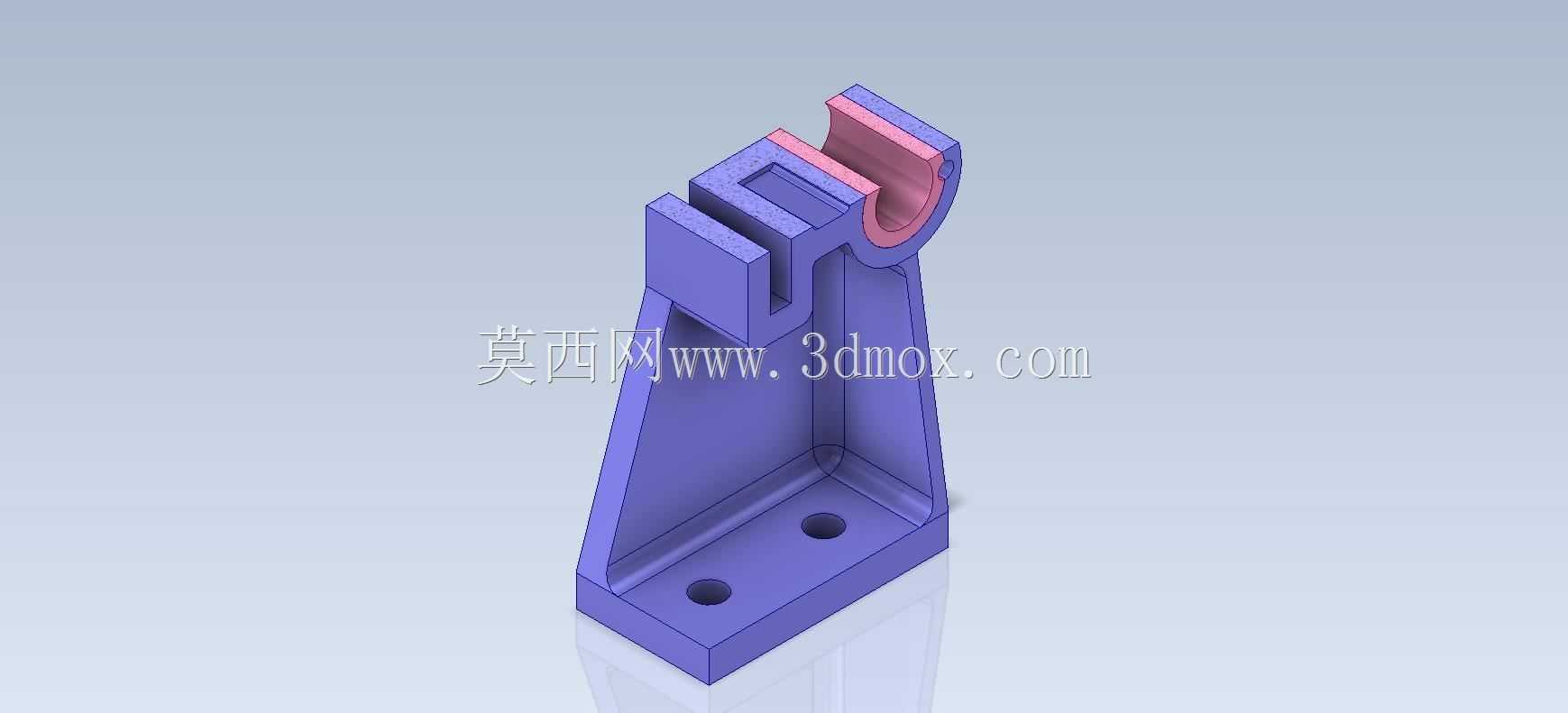

　　这类立式铰接支撑座常见于轻工输送线、小型工装夹具的摆动工位，作为摆臂、连杆类构件的回转支撑载体，承担铰接部位的径向载荷与小幅倾覆力矩，在自动化生产线的挡料机构、翻板导向机构中应用十分普遍。从结构布局来看，整体采用L型一体式铸造或铣削成型的基座设计，底部为平直安装面，开设两个同轴通孔用于穿装螺栓完成与设备机架的固定，安装孔的孔位间距经过适配常规型材安装槽距设计，可直接匹配40系列、50系列工业铝型材的安装孔位，也可适配钢板焊接机架的平面安装需求，安装面的平面度要求控制在0.05mm以内，避免安装后出现基座翘曲导致铰接孔同轴度偏差。上部的铰接筒体为核心功能部位，筒体内孔为光孔设计，用于穿装铰接销轴或配套无油衬套，

　　内孔与销轴的配合公差选用H7/g6间隙配合，既保证回转灵活性，又避免配合间隙过大产生晃动，筒体端部的环形台阶面用于安装轴用挡圈或端盖，实现销轴的轴向限位，防止工作过程中销轴窜动脱出。支撑立板采用变截面设计，从底部安装面到上部筒体位置逐步收窄，同时在立板侧面开设减重槽，在保证整体结构刚度的前提下尽可能降低零件重量，减少材料消耗，立板与筒体、立板与底部安装板的连接位置均设置铸造圆角或铣削圆角，避免应力集中导致交变载荷下出现开裂问题。设计过程中需要重点校核几个关键尺寸的形位公差：首先是底部安装面与铰接孔轴线的平行度，直接影响铰接构件的摆动平面精度，若平行度超差会导致摆臂运行卡滞、磨损加剧；

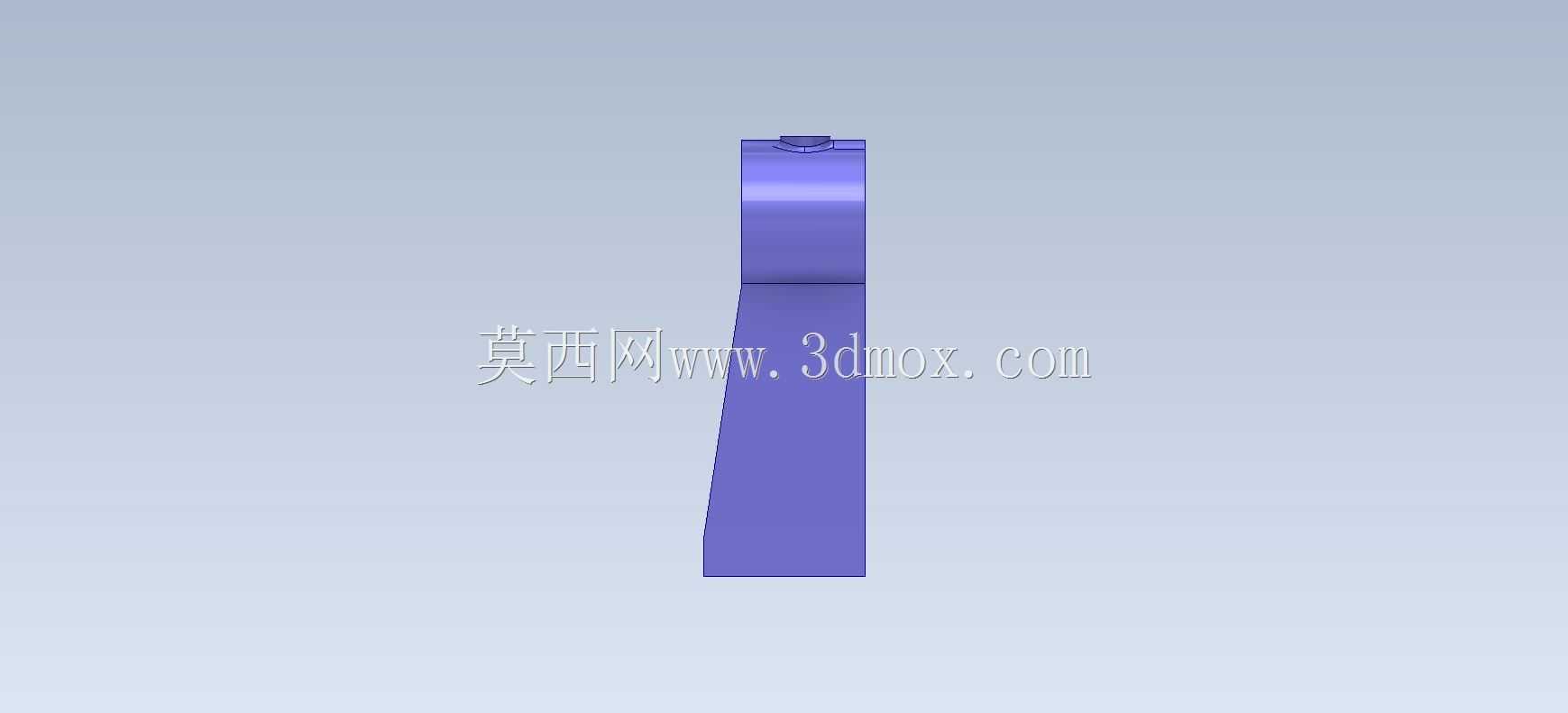

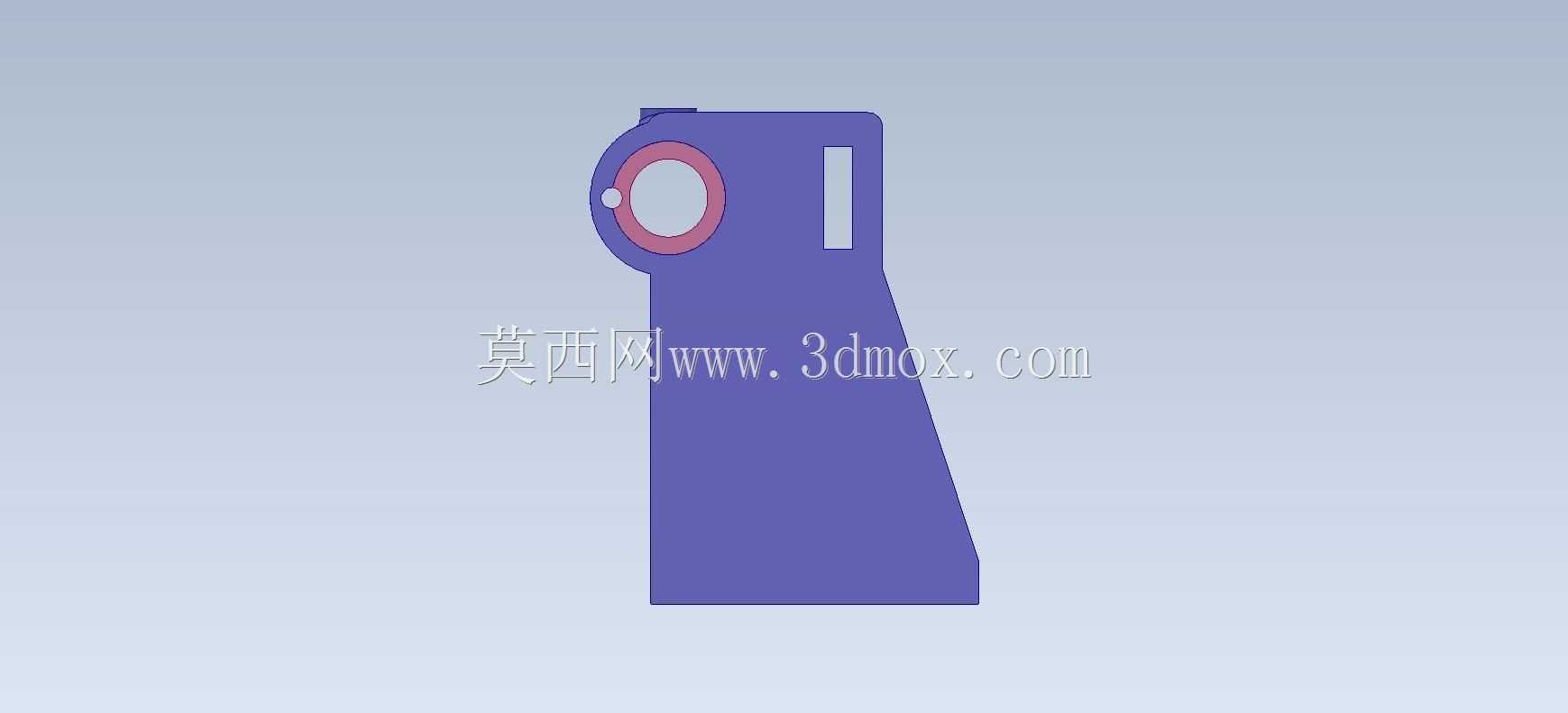

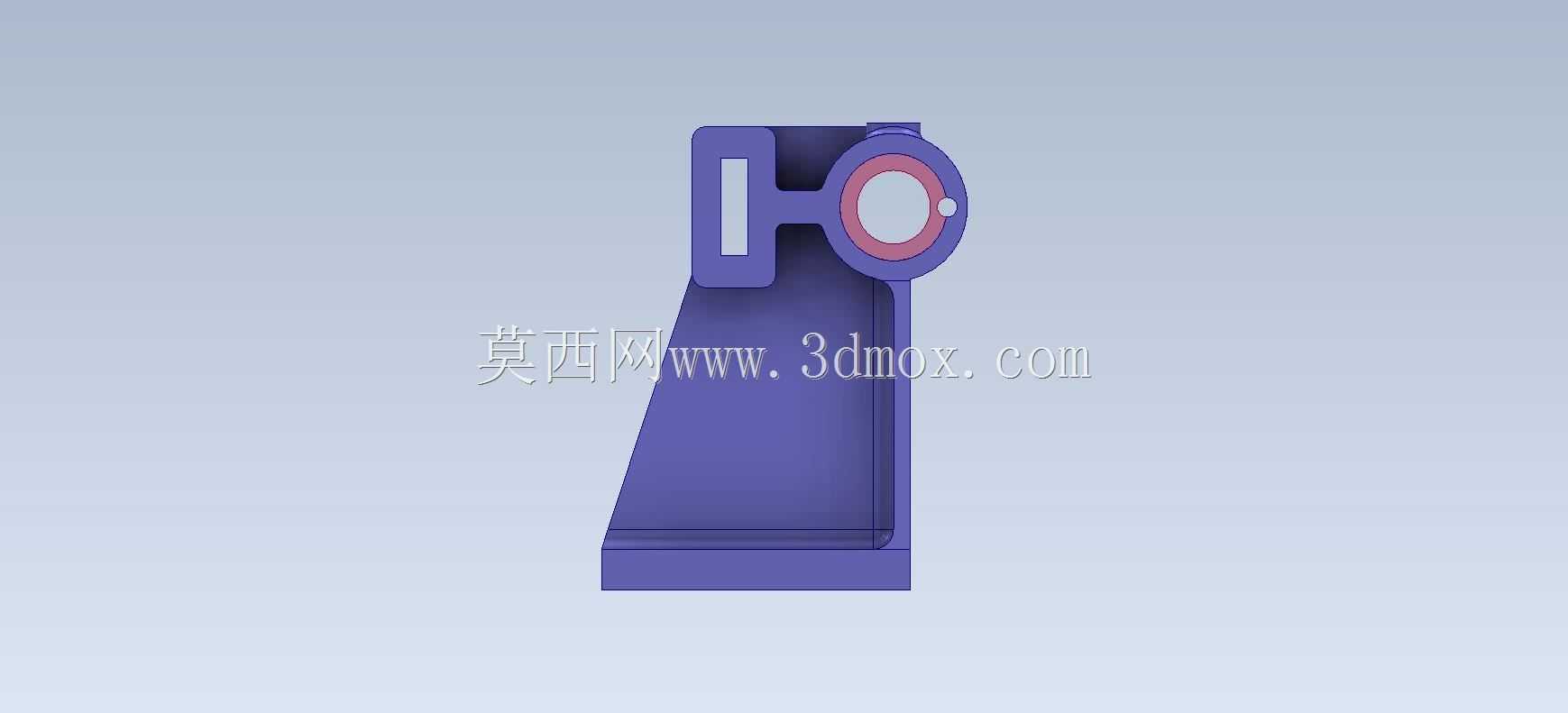

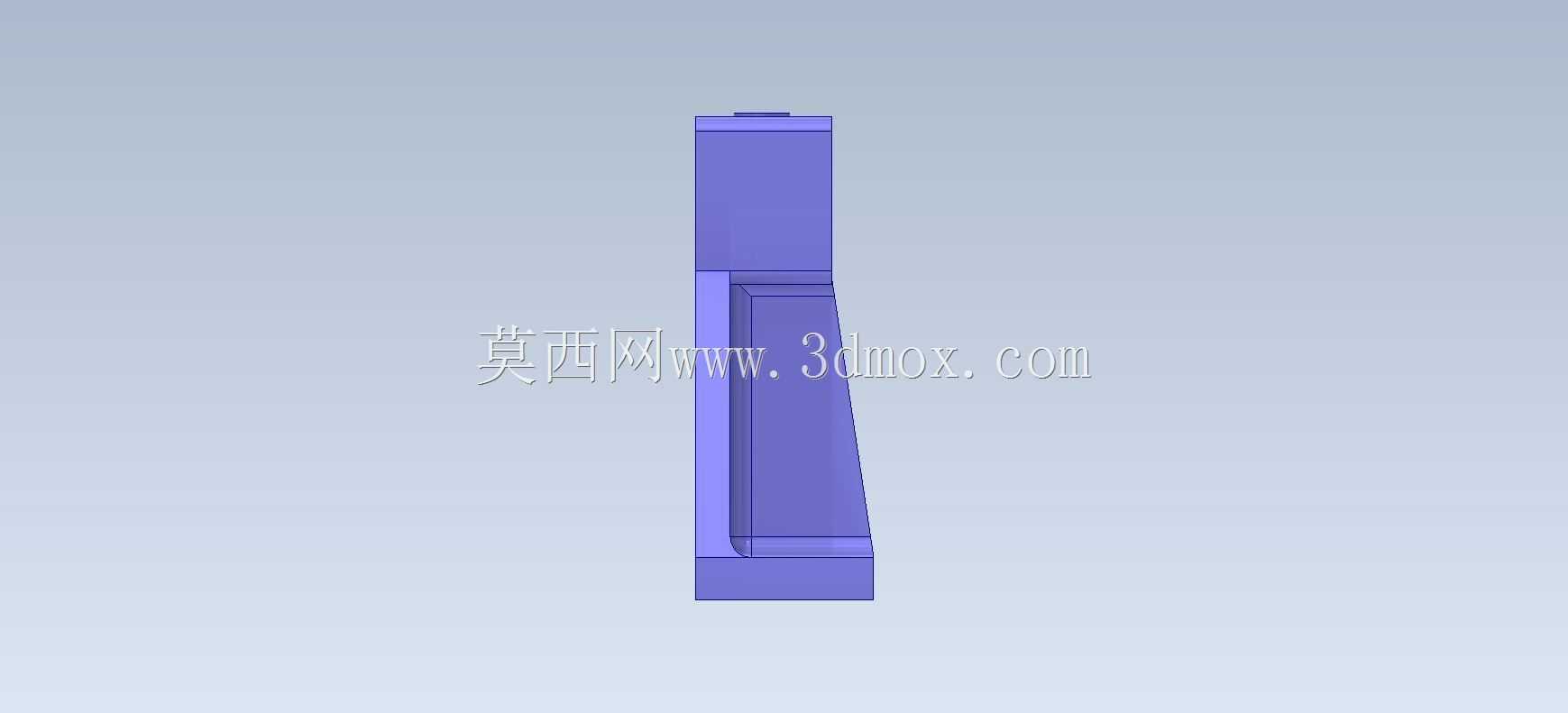

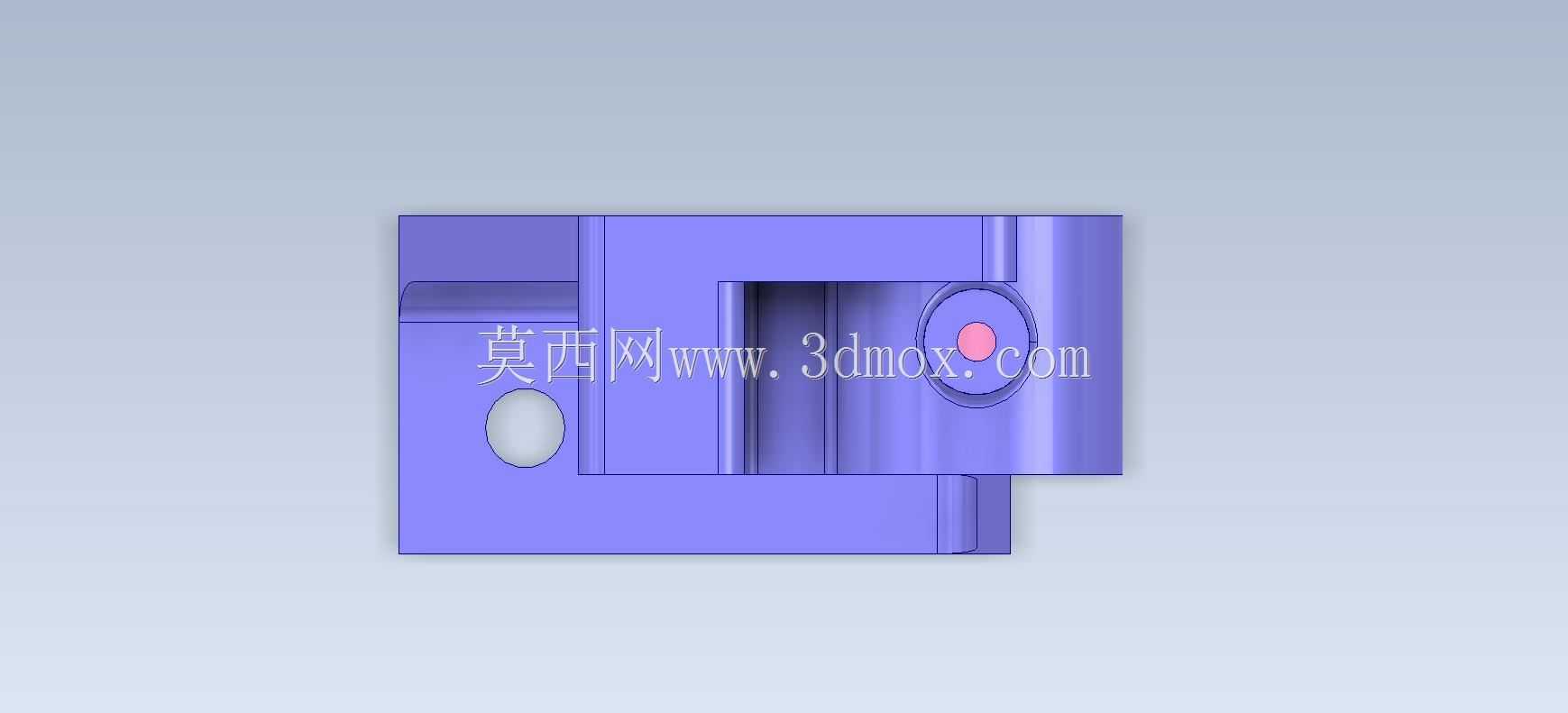

　　其次是两个安装孔的轴线同轴度以及孔轴线与安装面的垂直度，避免螺栓安装时产生附加安装应力；再者是铰接孔的圆柱度，直接影响销轴转动的顺畅度与衬套的使用寿命。从实际使用场景出发，这类支座的载荷特性以静载荷为主，伴随小幅摆动产生的交变接触应力，因此材料选用通常为HT200灰铸铁，具备良好的减震性与切削性能，小批量定制场景也可采用6061铝合金铣削加工，适配轻量化、低载荷的应用场合。建模过程中需要先搭建基准坐标系，以底部安装面为Z向基准，以两个安装孔的对称中心面为X向基准，先绘制底部安装板的草图拉伸成型，再绘制立板的轮廓草图，注意立板的拔模角度设置，若采用铸造工艺则预留1-2度的拔模斜度，若采用整块材料铣削则无需拔模但要考虑刀具加工可达性，

　　之后绘制上部铰接筒体，通过布尔运算合并实体，再处理各连接位置的圆角、安装孔、减重槽等细节特征，最后对铰接孔、安装面等关键配合面做单独的特征标识，方便后续工程图标注公差与技术要求。需要注意的是，这类支撑座的安装边界要预留足够的操作空间，底部安装面的外侧要预留扳手空间用于拧紧安装螺栓，上部铰接筒体的两端要预留销轴拆装的空间，避免与周边设备构件产生干涉，铰接部位的润滑通道可根据使用需求在筒体侧壁开设注油孔，适配定期注油润滑的维护需求，若采用自润滑衬套则无需开设注油孔，简化维护流程。
