杠杆式手动操作夹紧手柄结构设计

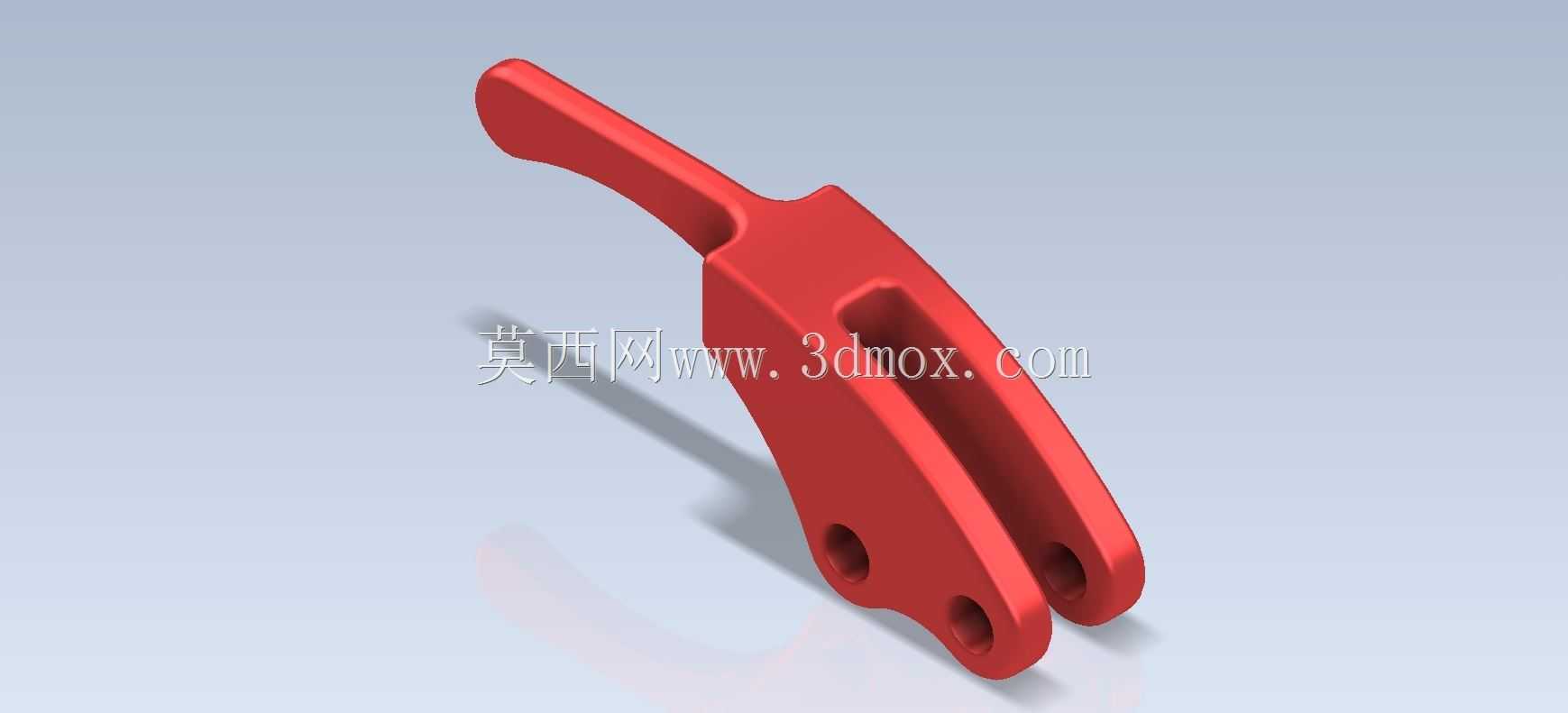

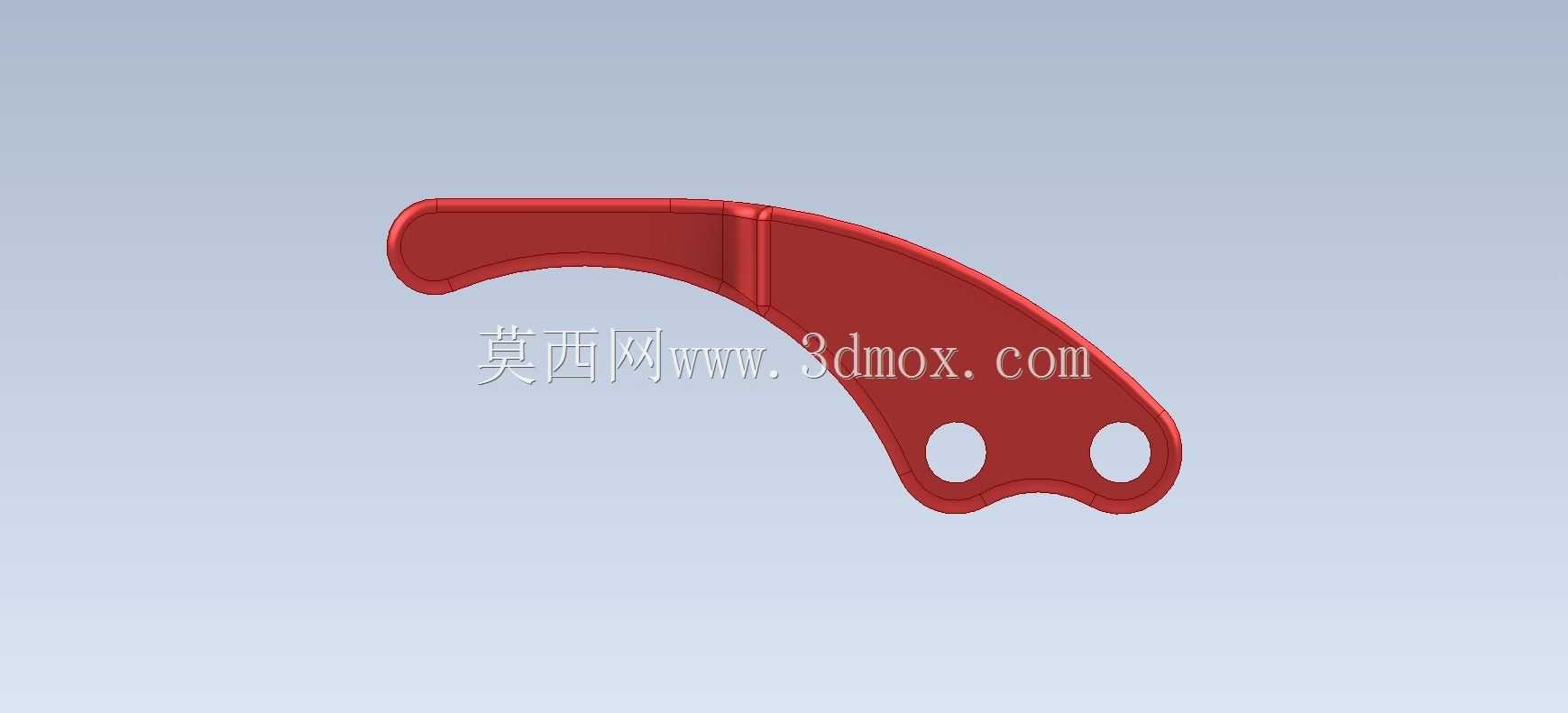

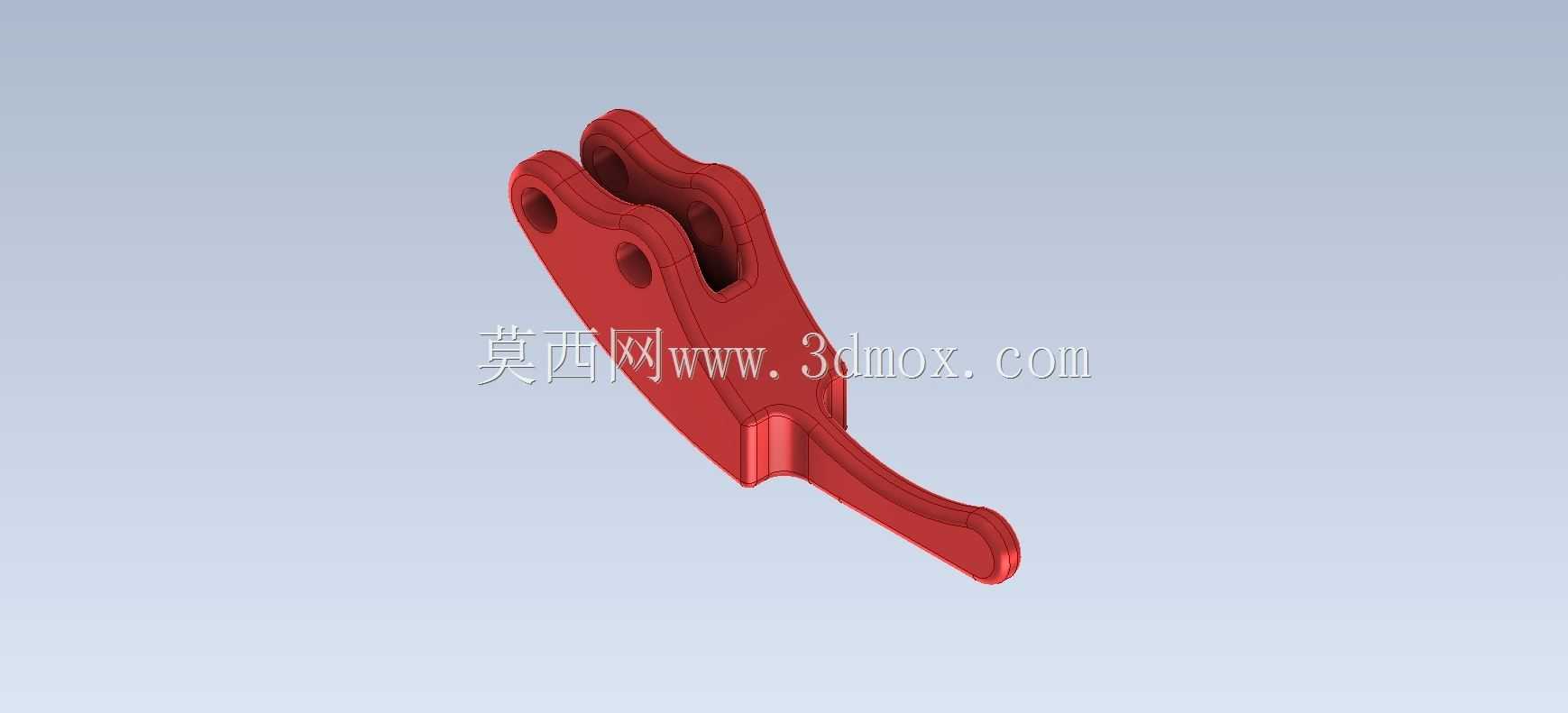

　　这类杠杆式操作手柄，在工装夹具、小型手动压紧设备、快锁机构里的应用占比极高，日常做非标设备设计时，但凡需要手动实现快速压紧、解锁、档位切换的工位，基本都会用到同结构的操作件，相比旋钮式、推拉式操作件，它的力臂更长，人手操作时能借助杠杆放大作用力，不需要太大的握力就能输出足够的锁紧力，操作手感也更直接，扳动到指定位置就能获得明确的到位反馈，不会出现操作虚位。从结构本身来看，整体采用一体式成型的受力主体，长柄段做了贴合人手握持的弧度过渡，没有尖锐棱角，操作时手掌贴合面的压强分布均匀，长时间反复操作也不容易产生硌手的疲劳感；柄身靠近铰接端的位置做了局部挖槽，这部分的减重设计不是为了省材料，而是为了平衡整根手柄的重心，

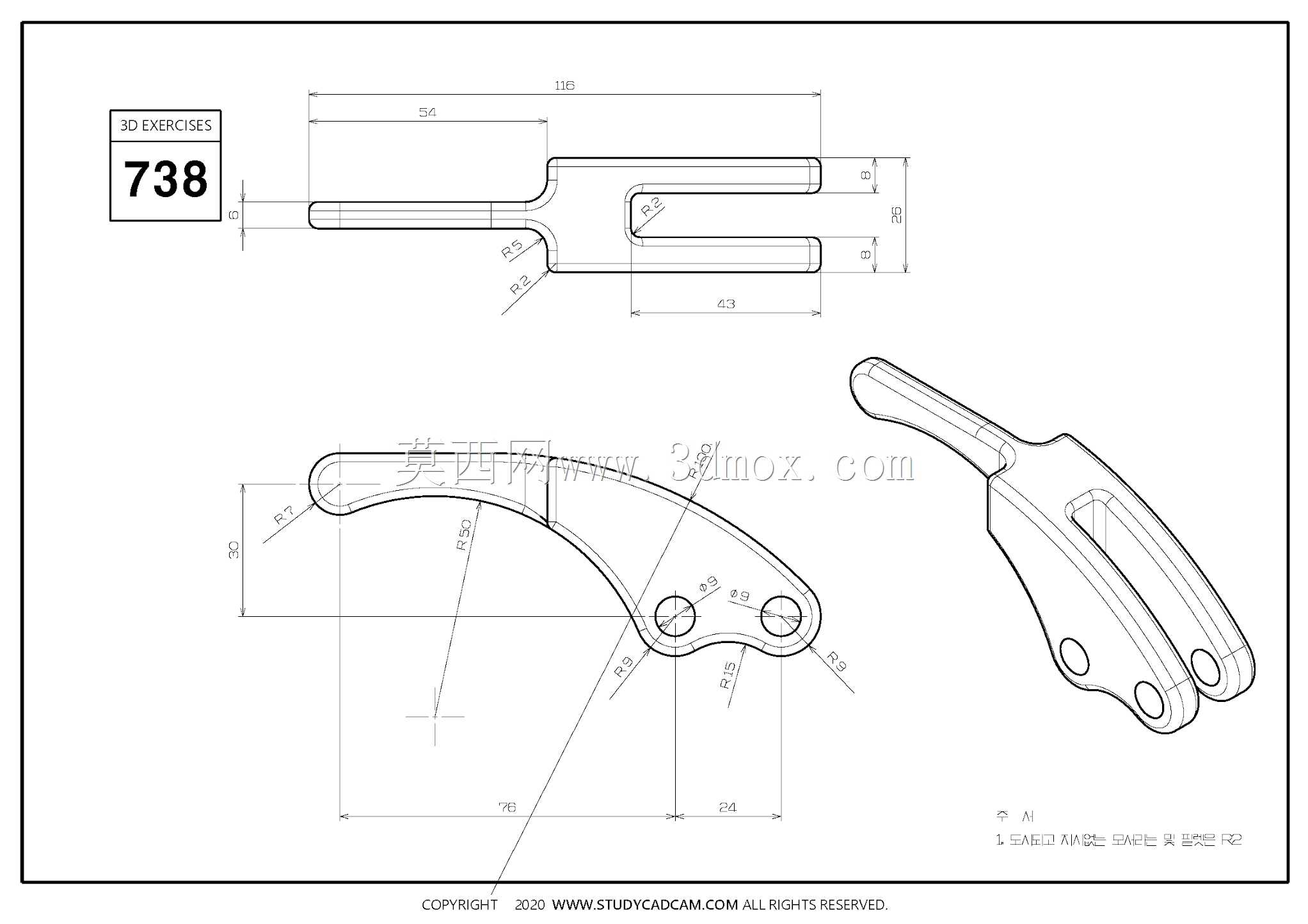

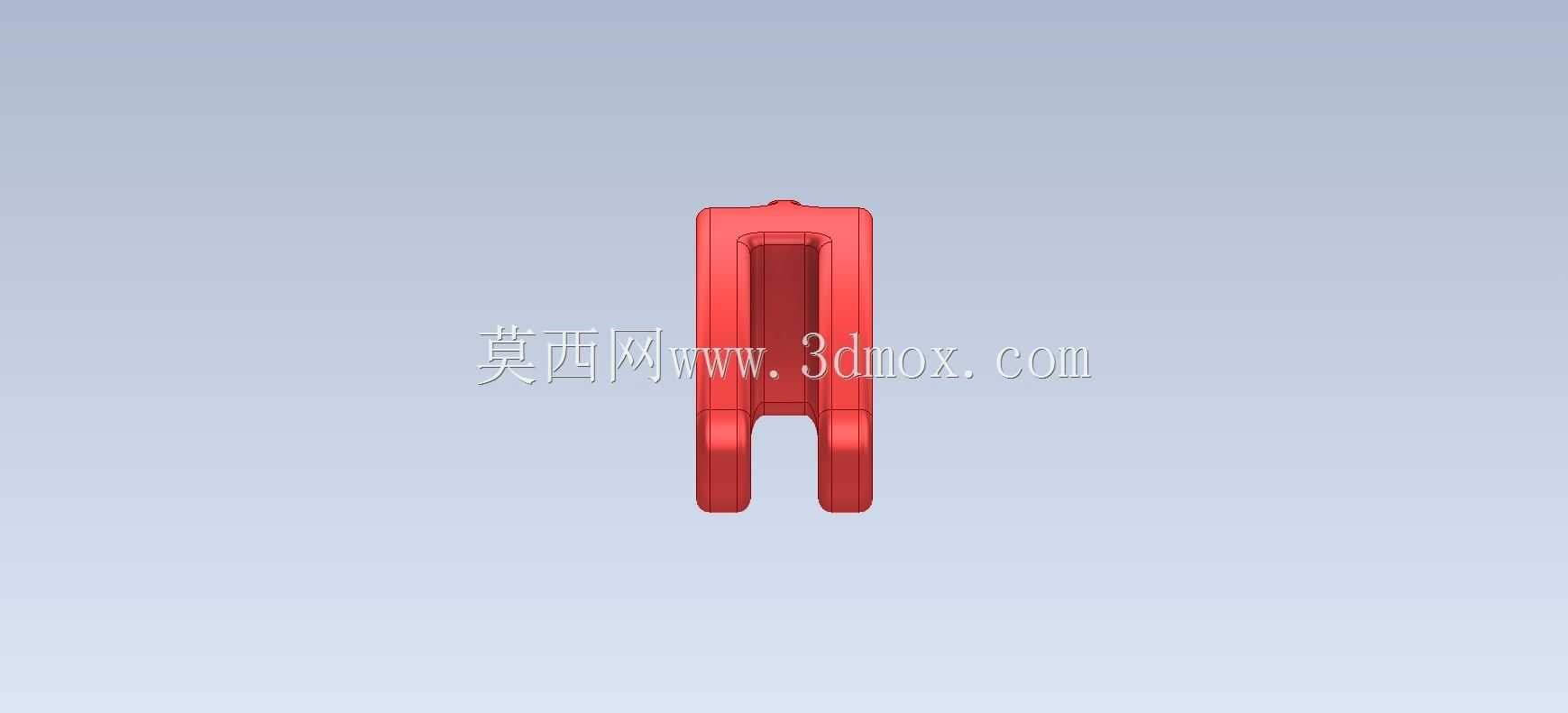

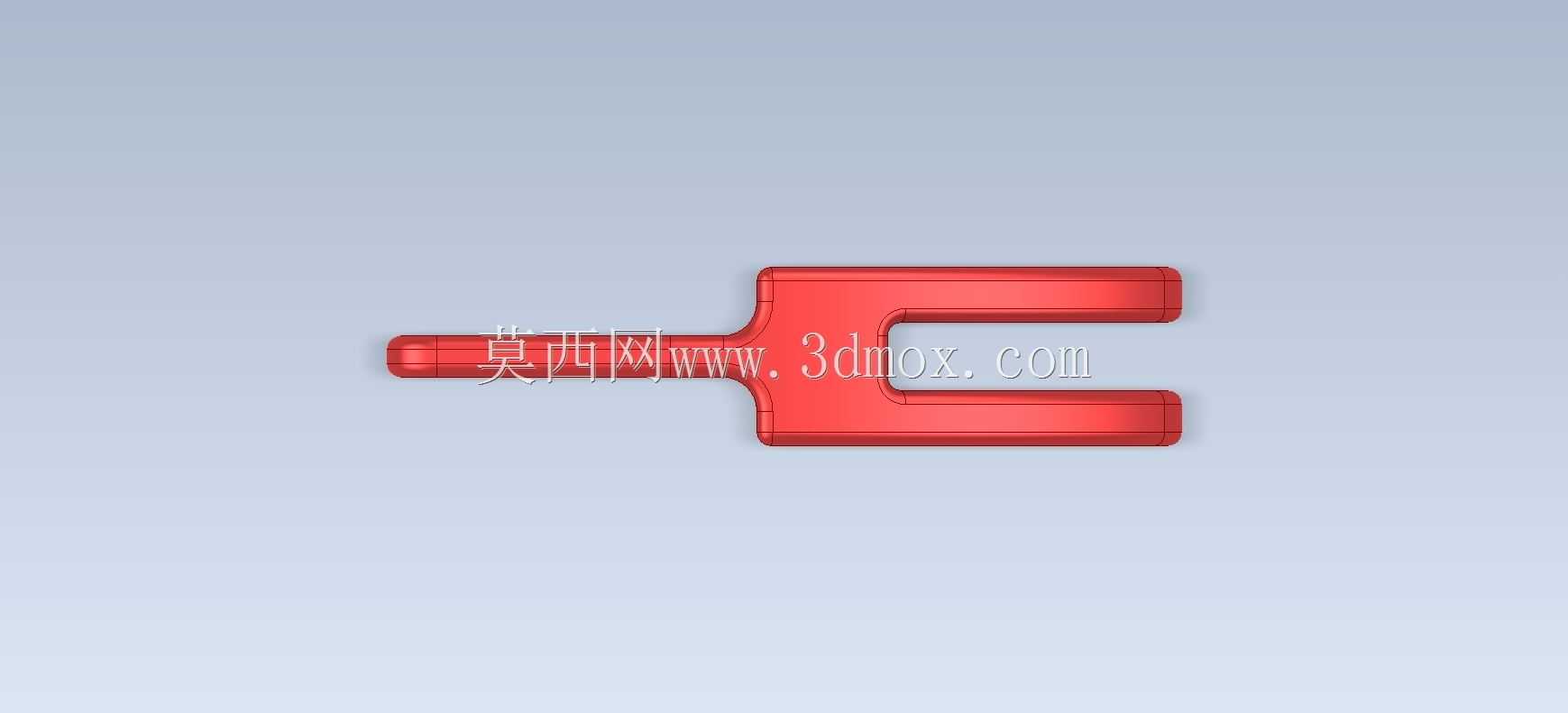

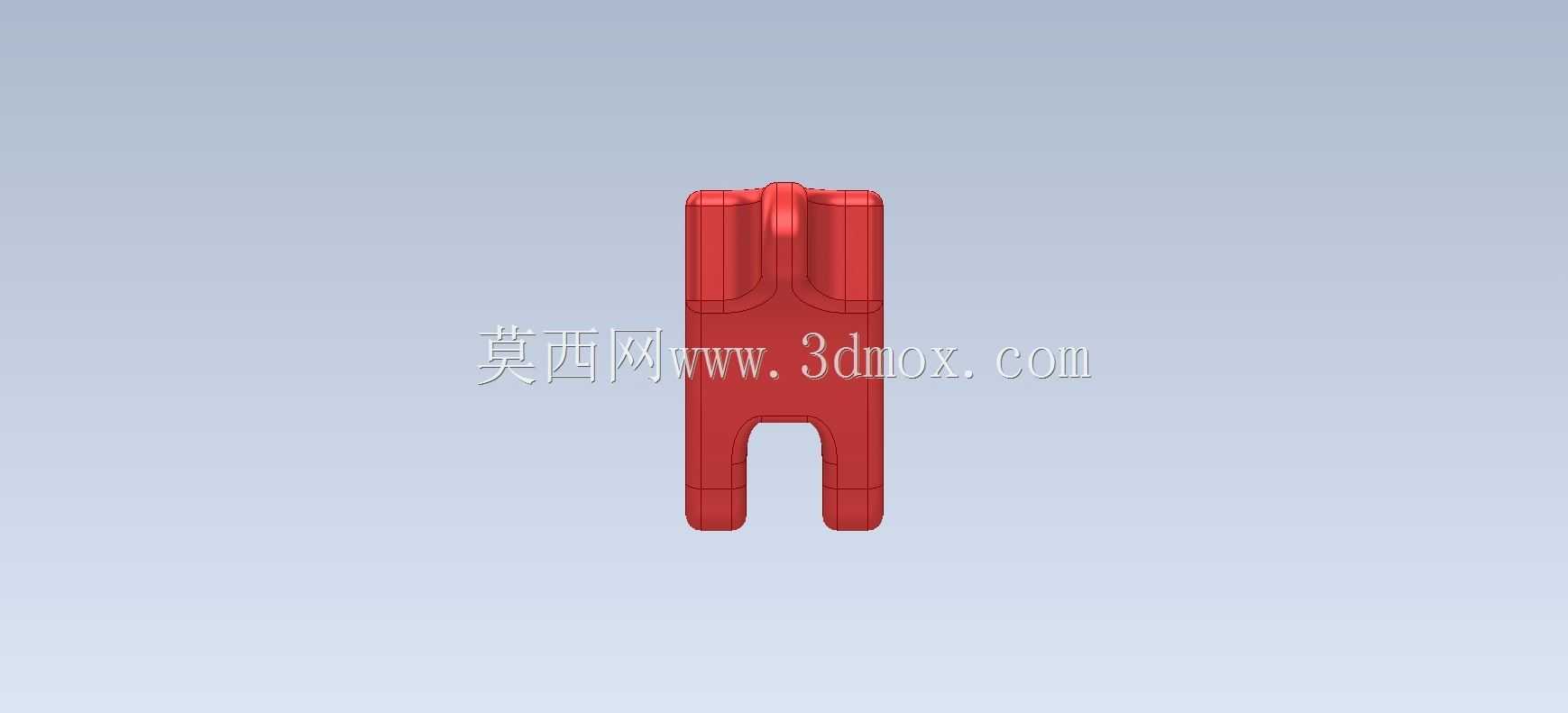

　　让手柄在自由状态下不会因为自重出现误转动，同时挖槽的边缘都做了圆角过渡，避免应力集中，在反复承受扳动力的时候不会在槽位根部出现断裂隐患。下端的双叉耳结构是核心的安装连接部位，两个平行的耳板上各开有同轴的铰接孔，安装时可以卡在对应支座的两侧，通过销轴穿接完成铰接，双叉耳的设计相比单耳结构，受力时的侧向稳定性更好，承受偏载的时候不会出现耳板弯折的情况，铰接孔的位置做了局部加厚，因为销轴传递的作用力会在孔壁形成挤压应力，加厚处理能提升孔位的抗挤压变形能力，延长铰接部位的使用寿命。做这类零件的建模时，首先要确定的是铰接孔的中心到手柄握持端的力臂长度，这个尺寸直接决定操作力的放大倍数，要匹配实际需要的输出锁紧力，

　　力臂太长会导致整体结构占用空间过大，操作时需要的扳动空间也会增加，力臂太短则会导致操作费力，达不到需要的压紧力；其次是双叉耳的开档尺寸，必须和配套支座的连接位厚度留0.1到0.2mm的装配间隙，间隙太小会出现装配卡滞，间隙太大则会导致手柄扳动时出现侧向晃动，影响操作精度。铰接孔的公差一般选H8，和销轴的配合采用间隙配合，保证转动顺畅的同时不会有过大的旷量，孔的端面要和孔轴线保证垂直，避免销轴穿装后出现别劲的情况。从实际使用场景来说，这类手柄常被用在小型台钳的快速锁紧、焊接工装的手动压紧、设备检修门的快锁把手、输送线的手动挡停机构上，不同场景下对扳动角度的要求不一样，设计时要根据实际需要的行程，确定铰接点和驱动端的连接位置，

　　保证手柄扳动到死点位置时能实现自锁，不会因为设备运行的振动导致手柄自行松脱。外形上整体的流线过渡除了握持手感的考虑，也兼顾了加工工艺性，如果是采用金属铸件生产，所有的壁厚都保持均匀，不会出现局部过厚导致的铸造缩孔缺陷，拔模角度顺着手柄的长度方向设置，不需要复杂的抽芯结构就能完成脱模；如果是采用型材机加工制作，柄身的弧度可以通过铣削成型，加工难度低，不需要特殊的工装夹具。安装边界方面，要预留出手柄全行程扳动的空间，不能和周边的设备结构、管线产生干涉，尤其是手柄扳动到两个极限位置时，握持端和周边结构的距离要保证能放下成年人的手指，避免操作时挤手。受力分析上，整根手柄的最大应力出现在铰接孔和柄身的过渡位置，设计时这个位置的圆角要足够大，分散应力集中，按照人手最大扳动力150N计算，结合力臂长度核算这个截面的弯曲强度，安全系数取3到4倍就能满足绝大多数手动操作场景的使用需求，不需要额外做加强筋结构，靠主体的截面厚度就能满足强度要求，整体结构简洁，没有多余的复杂特征，加工、装配、维护都很方便，损坏后可以快速更换，不需要复杂的拆卸流程。
