四翼带孔连接固定座结构设计

项目分类:通用机械零部件 发布时间:2023-07-12 ID:697951
  • 四翼带孔连接固定座结构设计
  • 四翼带孔连接固定座结构设计
  • 四翼带孔连接固定座结构设计
  • 四翼带孔连接固定座结构设计
  • 四翼带孔连接固定座结构设计
  • 四翼带孔连接固定座结构设计
  • 四翼带孔连接固定座结构设计

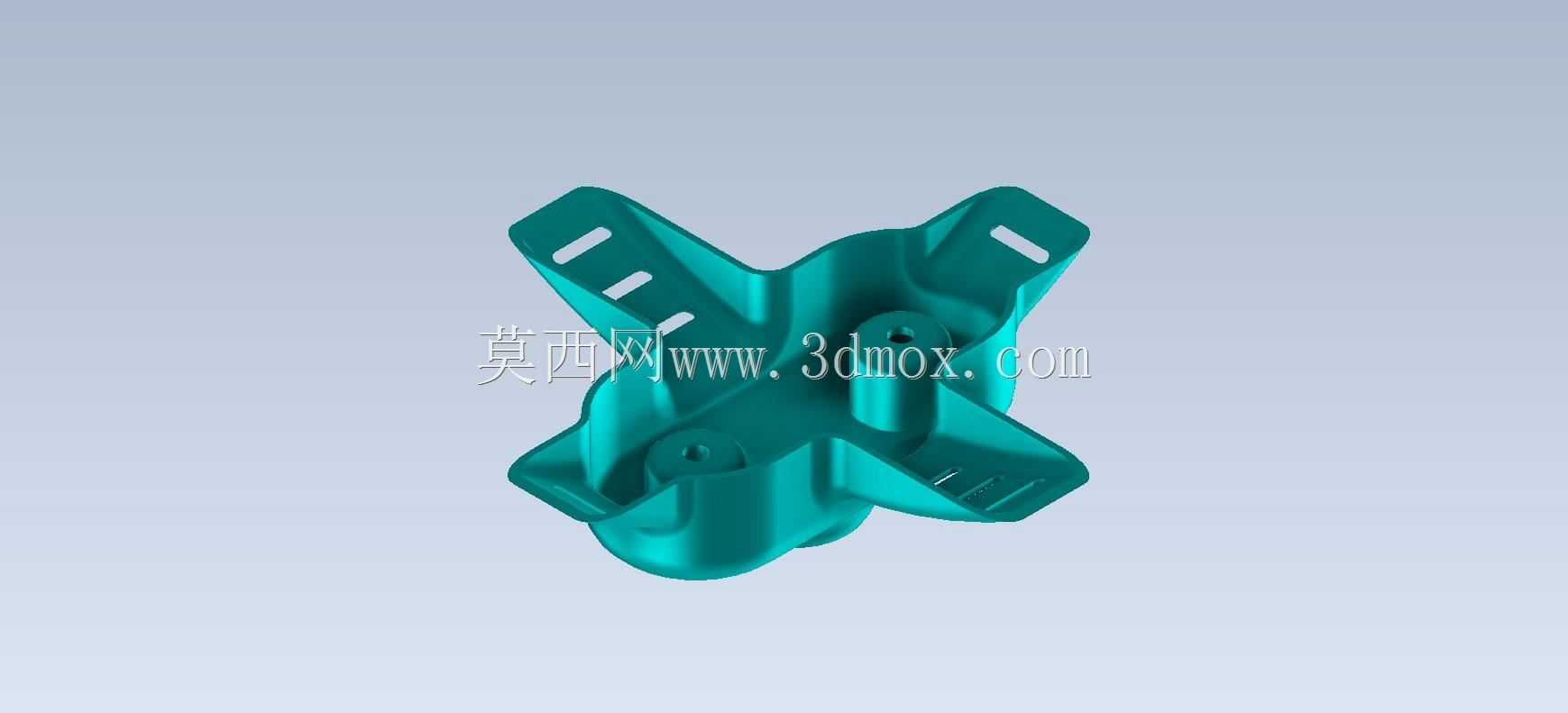

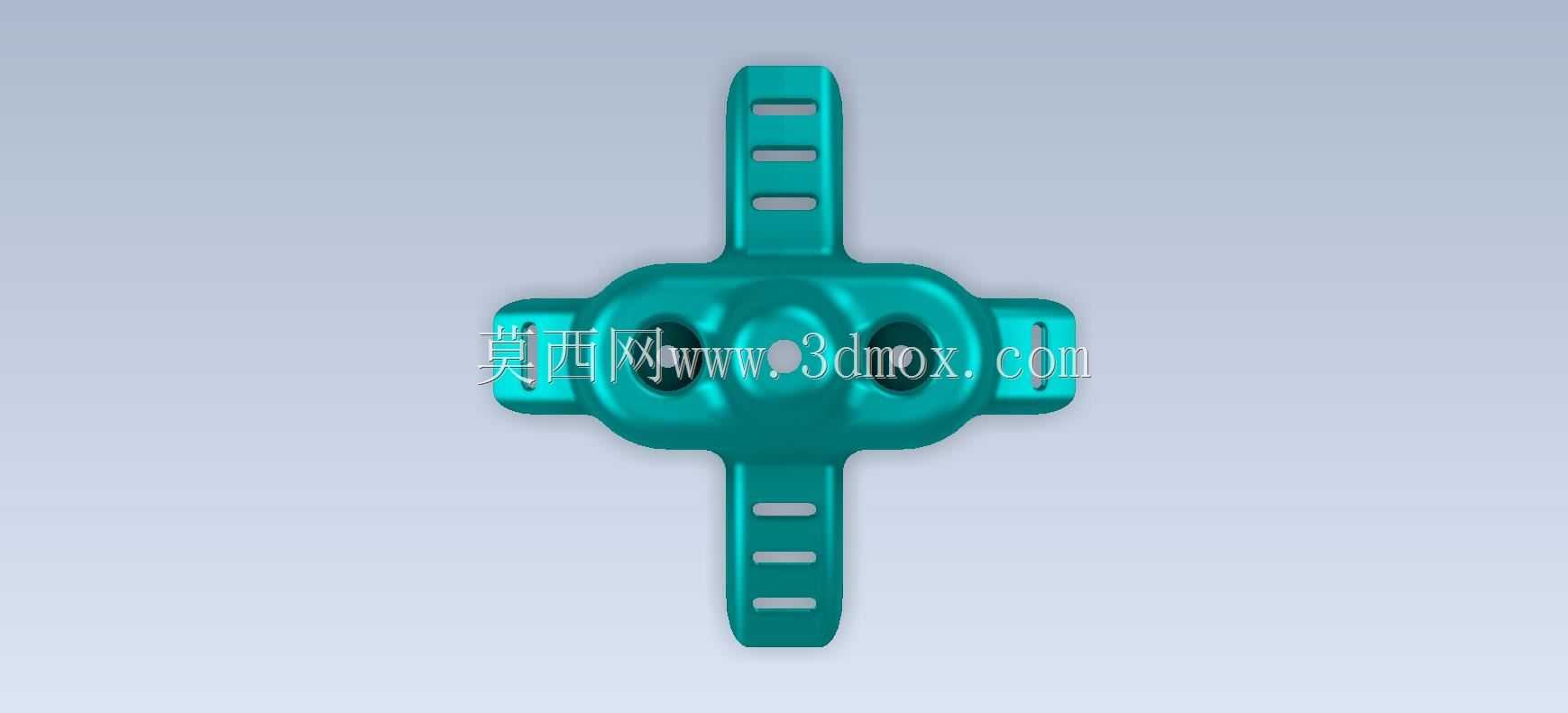

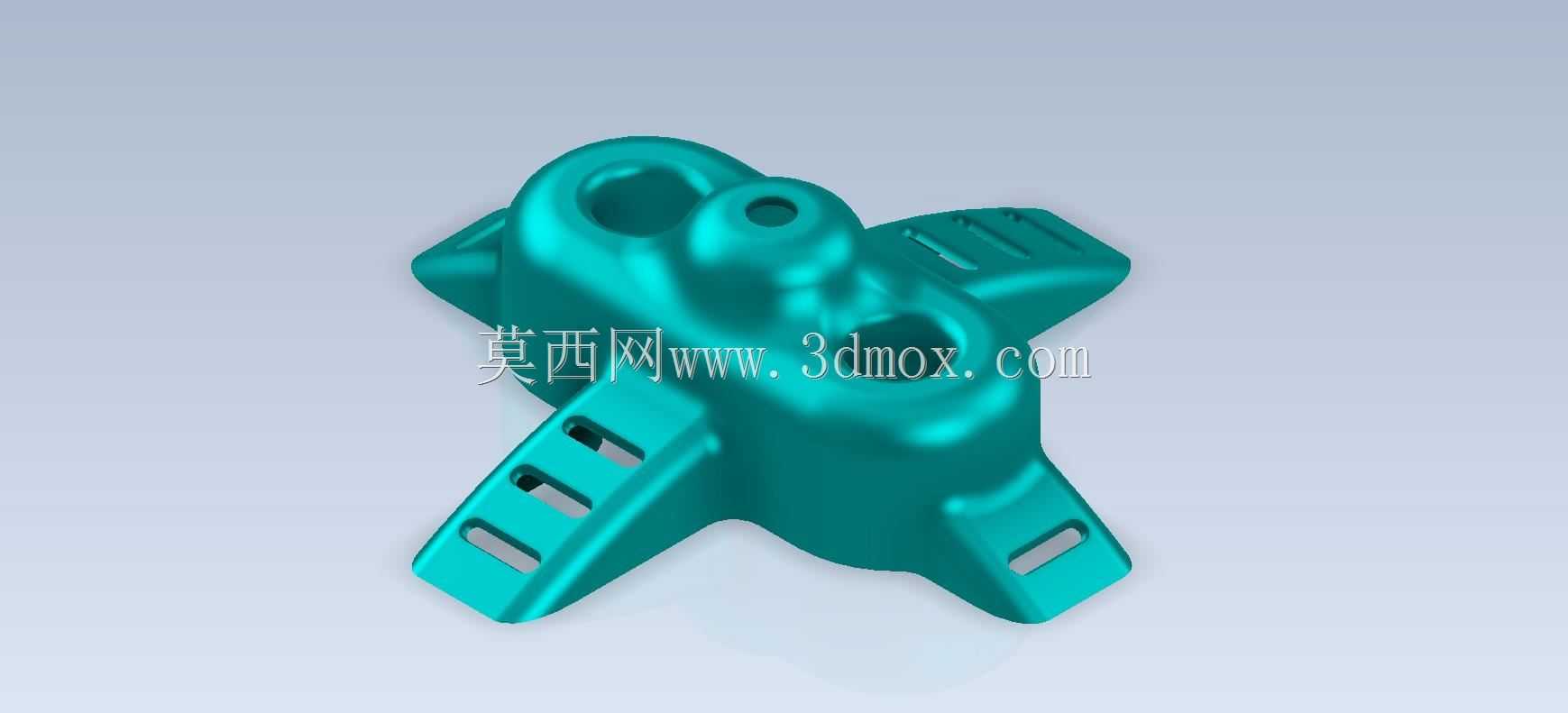

  这款四翼式带孔连接座,在小型机电设备、便携穿戴式装备、户外作业固定组件等场景中都能找到适配的安装位置,核心作用是实现多方向杆件、绑带或功能模块的交汇固定,替代传统多零件拼接的连接方案,减少装配环节的紧固件数量,降低整体结构的重量冗余。从结构细节来看,主体采用中心凸台加四向延伸翼板的布局,中心区域设置了三个不同孔径的通孔,其中顶部居中的小孔可用于定位销穿过,实现安装时的快速对位,另外两个稍大的孔位可穿设紧固螺栓或者作为流体、线路的过孔使用,适配不同的装配需求。四个翼板沿中心呈90度均匀分布,每个翼板上都开有长条形通槽,这类槽孔的设计并非随意设置,一方面可以在安装时提供一定的位置调整余量,抵消加工或者装配带来的尺寸误差,另一方面长槽结构也能在保证翼板结构强度的前提下,减少零件的整体用料,同时降低注塑或者压铸成型时的材料收缩变形风险。

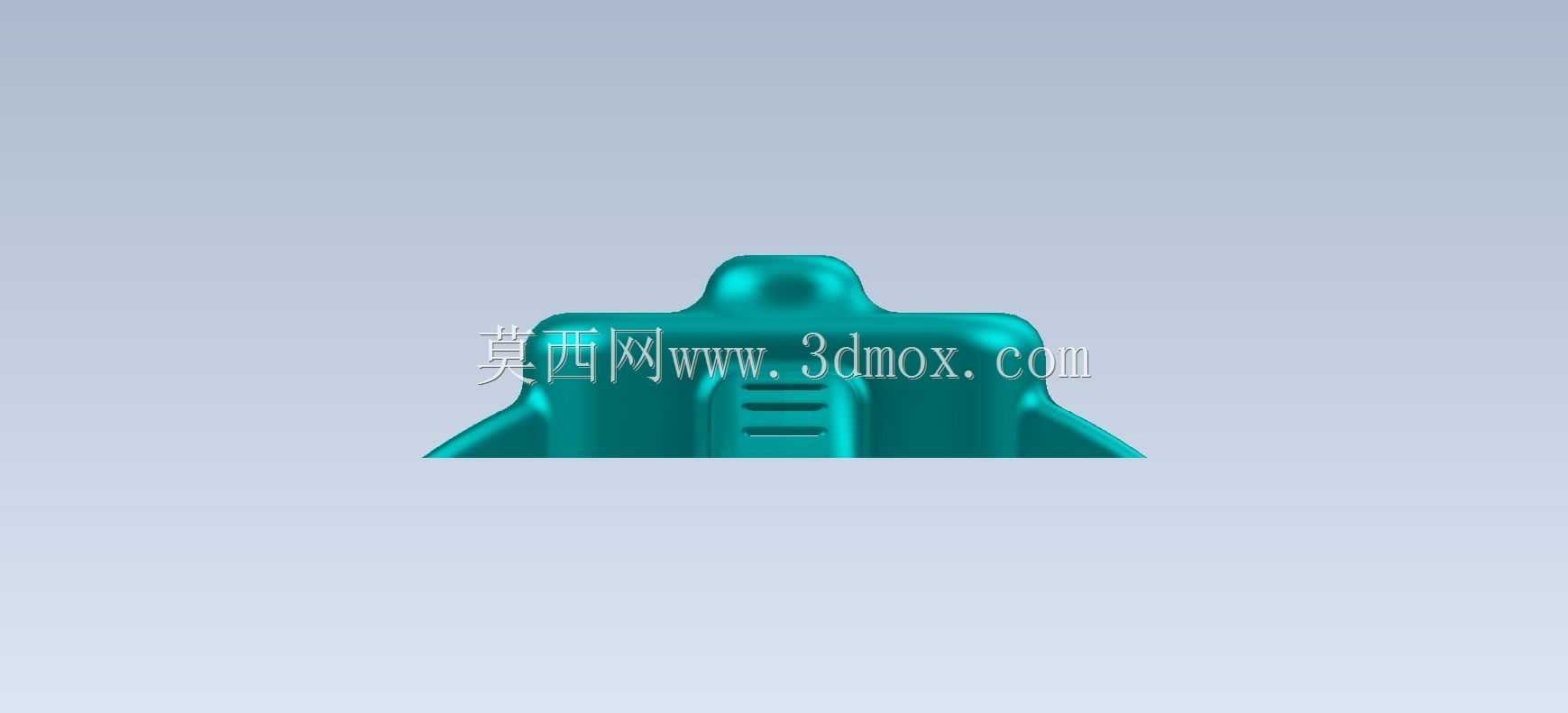

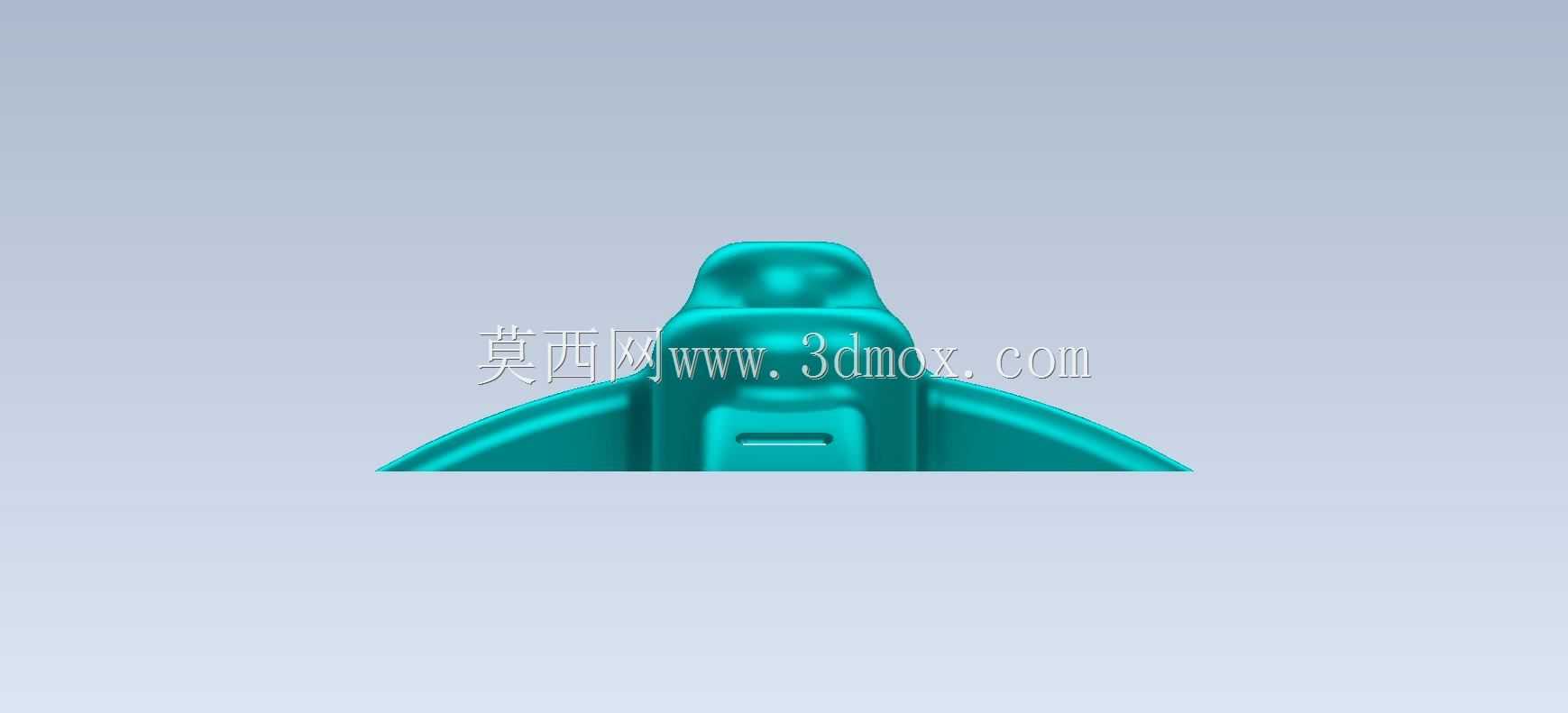

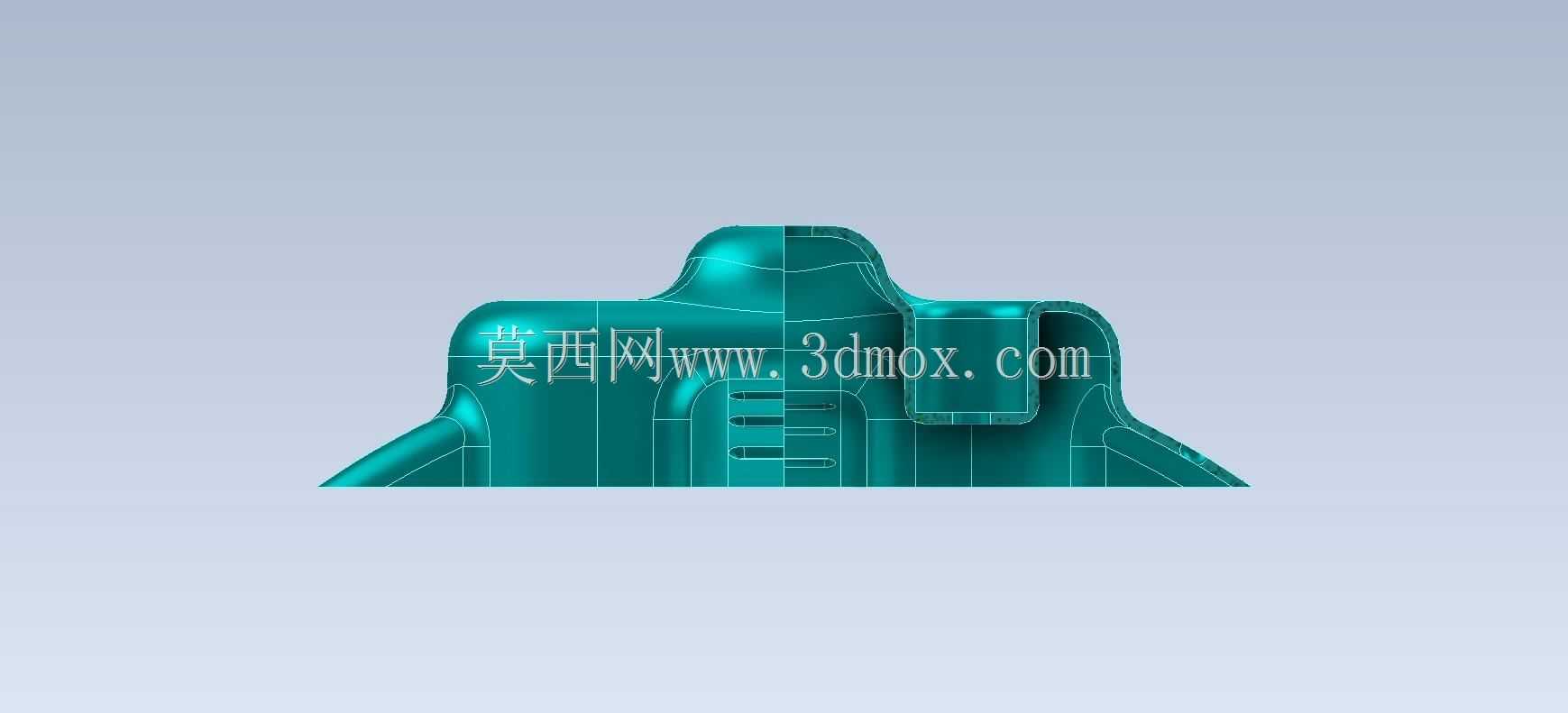

  设计过程中首先要考虑的是安装边界的适配性,这类零件通常安装在直径40-60mm的柱状基体或者平面安装座上,四个翼板的外沿到中心的距离控制在35mm左右,整体高度不超过30mm,不会占用过多的设备内部空间,翼板的厚度从中心向边缘做了渐变减薄处理,靠近中心凸台的位置厚度达到5mm,保证和中心主体连接的结构强度,避免受力时出现翼板根部断裂的问题,翼板边缘厚度收窄至2mm,既不会产生锐边划伤装配人员,也能进一步减轻零件重量。中心凸台的顶面做了圆弧过渡处理,没有尖锐的棱角,一方面是优化成型时的材料流动,避免应力集中,另一方面在户外或者穿戴场景使用时,不会勾挂衣物或者其他管线。

  从实际使用的受力角度分析,这类连接座通常需要承受多方向的拉拽力,四个翼板的长槽在穿设绑带或者螺栓后,受力会均匀传递到中心主体,不会出现单个方向受力过大导致的结构失效,翼板和中心主体的连接位置做了R3的圆角过渡,大幅降低应力集中系数,在反复受力或者轻微振动的工况下,也能保证较长的使用寿命。材质选择上如果用于普通民用场景,可采用ABS或者尼龙注塑成型,成本低重量轻,如果用于工业设备或者有强度要求的场景,可采用铝合金压铸或者不锈钢精密铸造,表面做喷塑或者钝化处理,提升耐腐蚀性能。

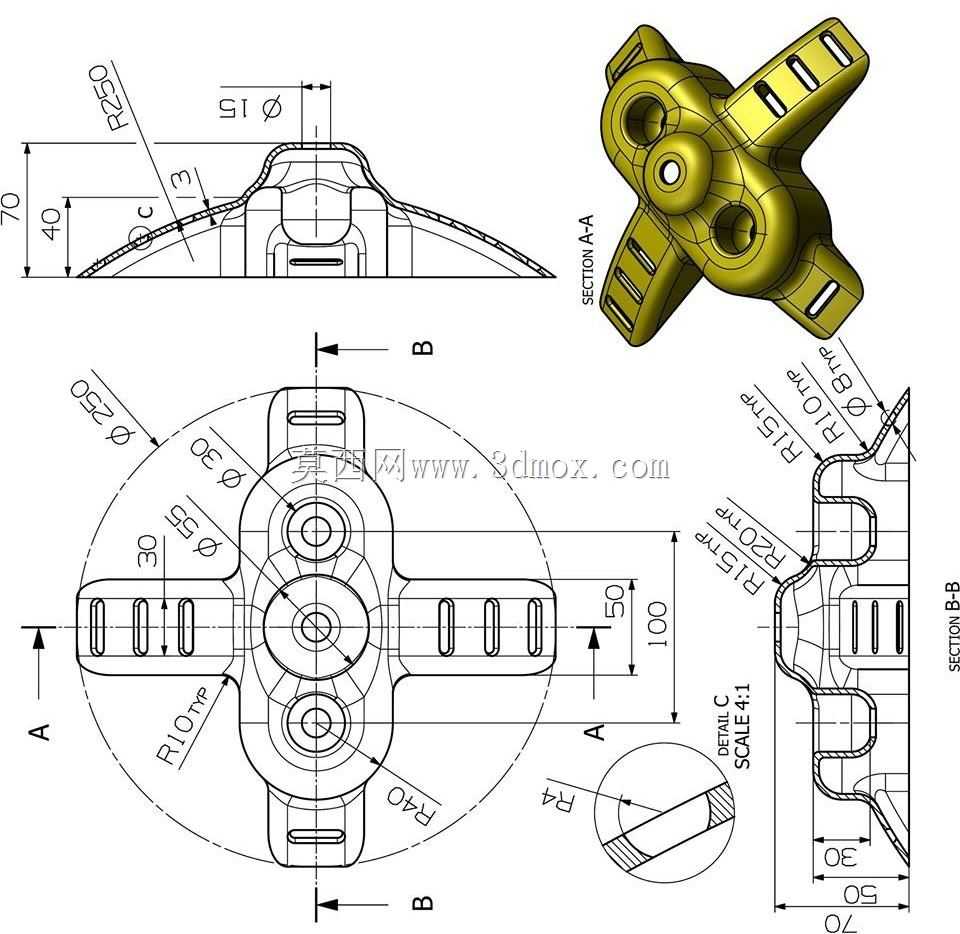

  建模过程中需要注意几个关键的尺寸约束,首先是四个翼板的对称度误差必须控制在0.1mm以内,否则安装时会出现翼板和配合件错位的问题,长槽的宽度公差控制在±0.05mm,保证紧固件或者绑带能够顺畅穿过,同时不会有过大的旷量。中心的三个孔位同轴度以及位置度也要做严格约束,顶部定位孔和下方两个安装孔的中心距误差不超过0.08mm,避免装配时定位销和螺栓出现干涉。另外所有的棱边都要做不小于R0.5的圆角处理,除了之前提到的避免应力集中和划伤的问题,也能在模具加工时减少刀具的磨损,提升成型零件的外观质量。

  这类零件在实际选型替换时,可以根据具体的安装空间调整翼板的长度或者长槽的尺寸,如果需要更大的调整余量,可以适当加长翼板上的长槽长度,如果安装空间受限,也可以将四个翼板改为三个呈120度分布的结构,不过四翼结构的受力均匀性更好,在多数常规场景下的适配性更强。和传统的方形法兰连接座相比,这种四翼带槽的结构重量能降低40%左右,装配调整的灵活性也更高,不需要在配合件上加工高精度的螺栓孔,通过长槽就能补偿一定的安装误差,非常适合小批量定制设备或者需要现场调整安装位置的场景使用。
