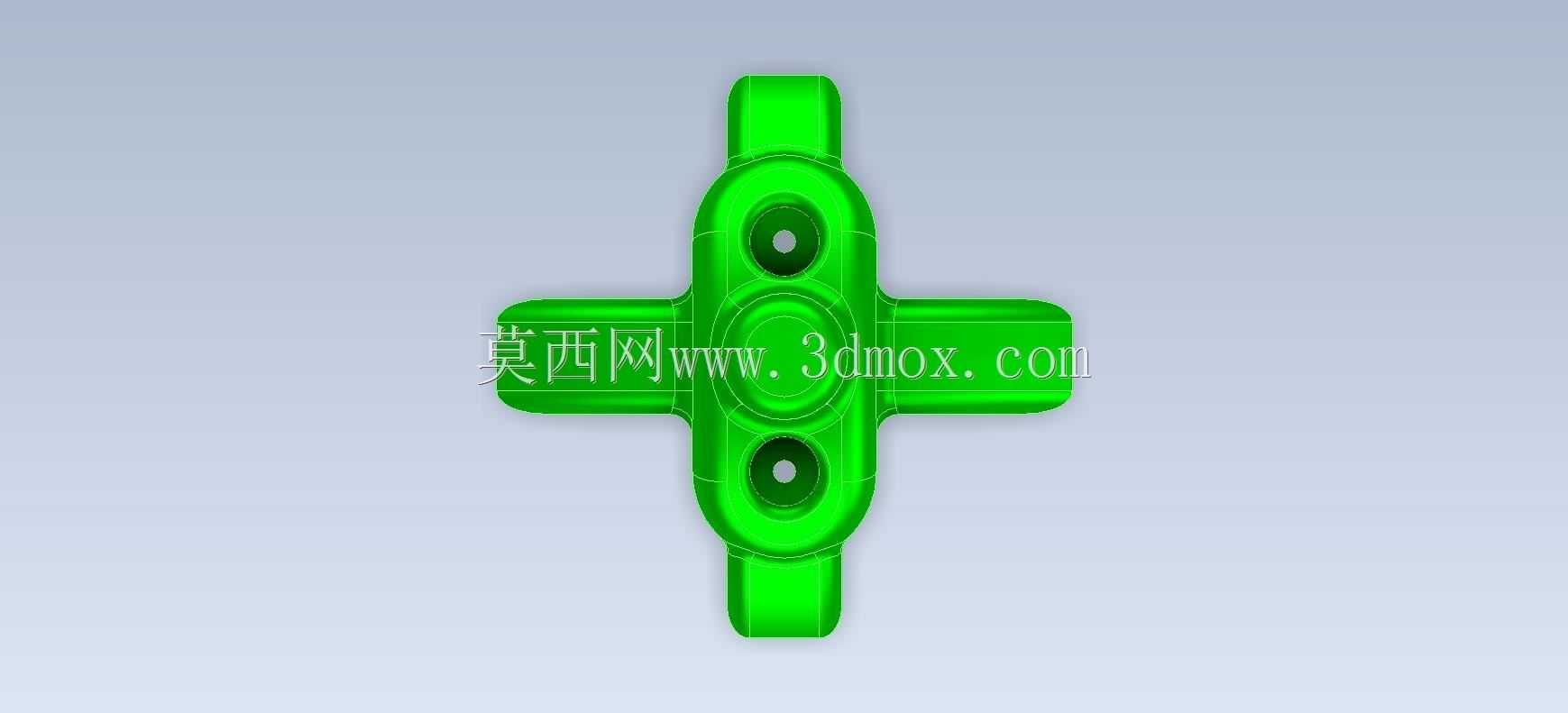

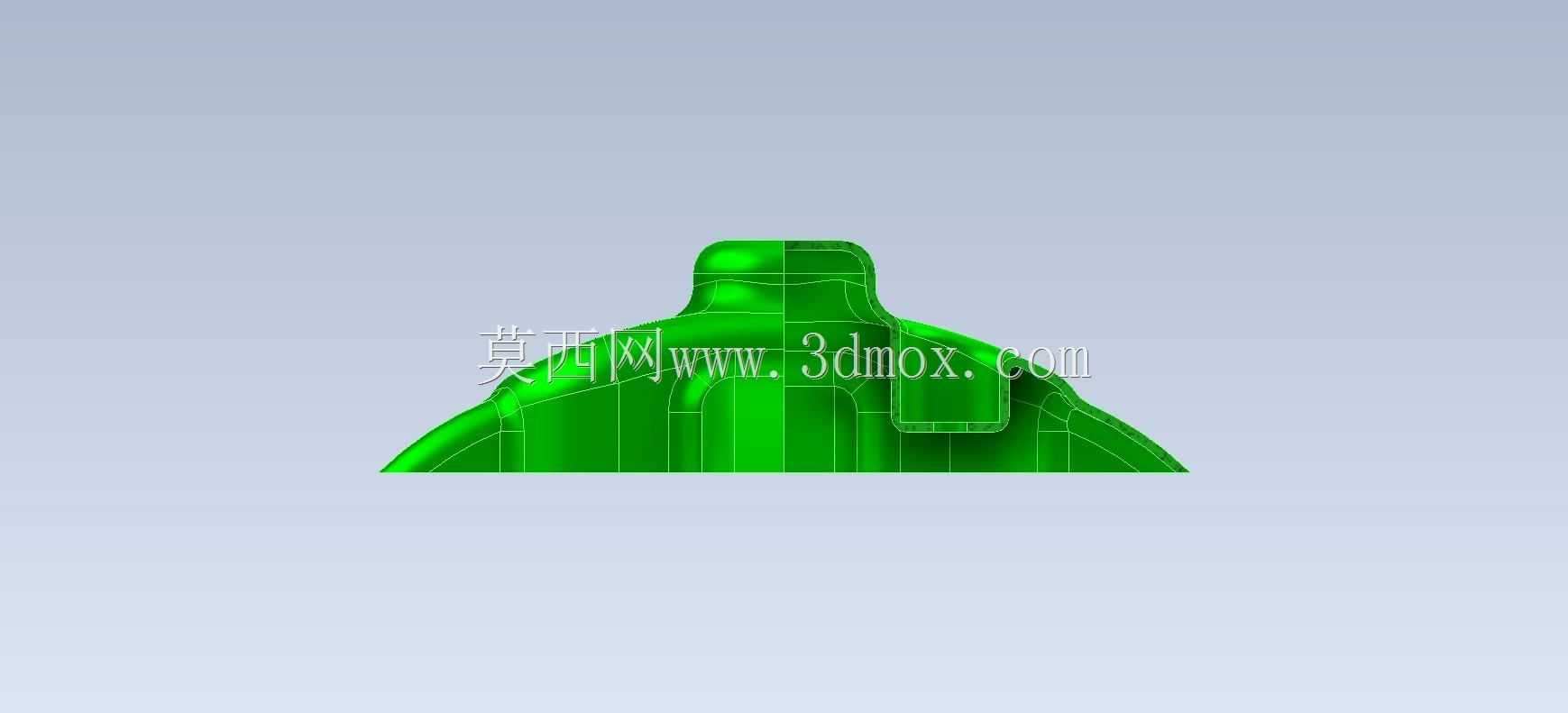

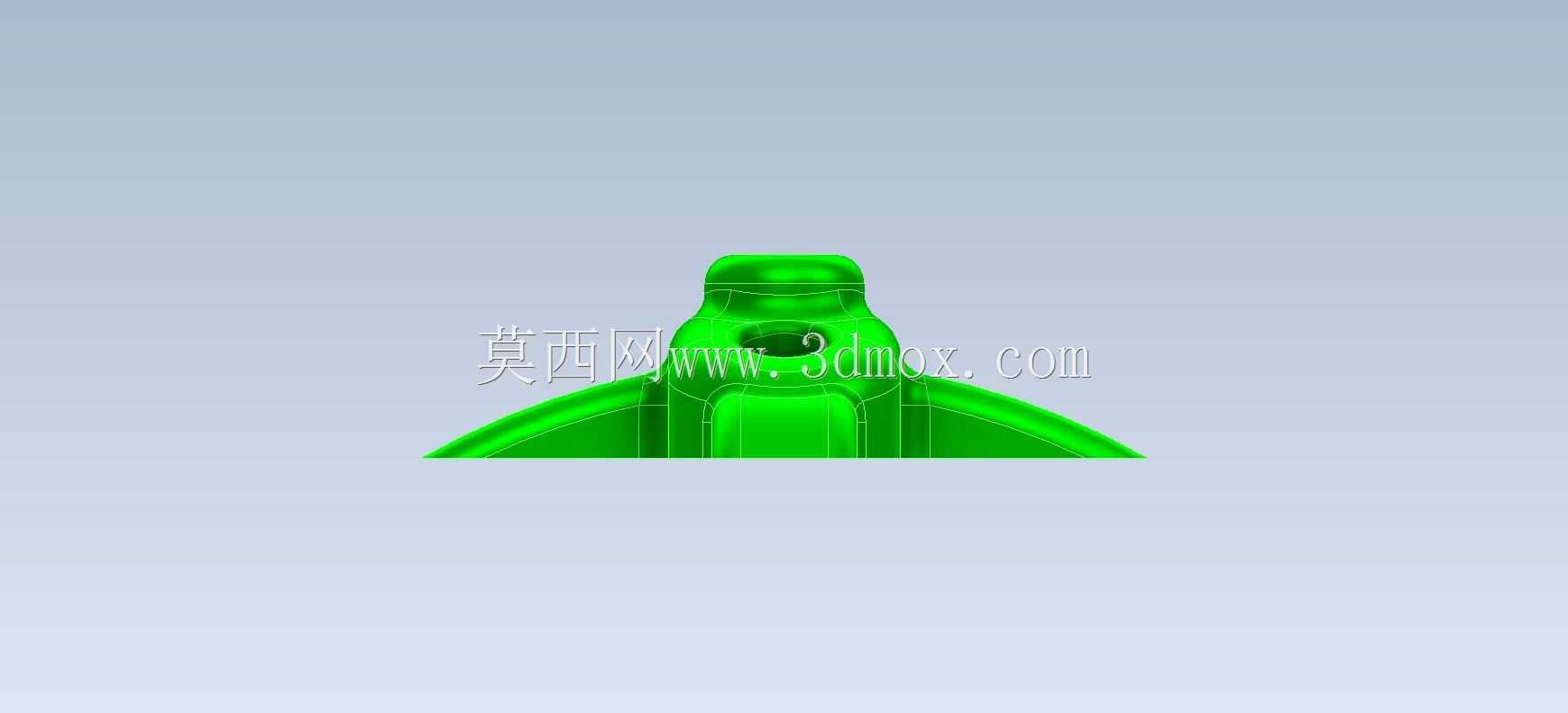

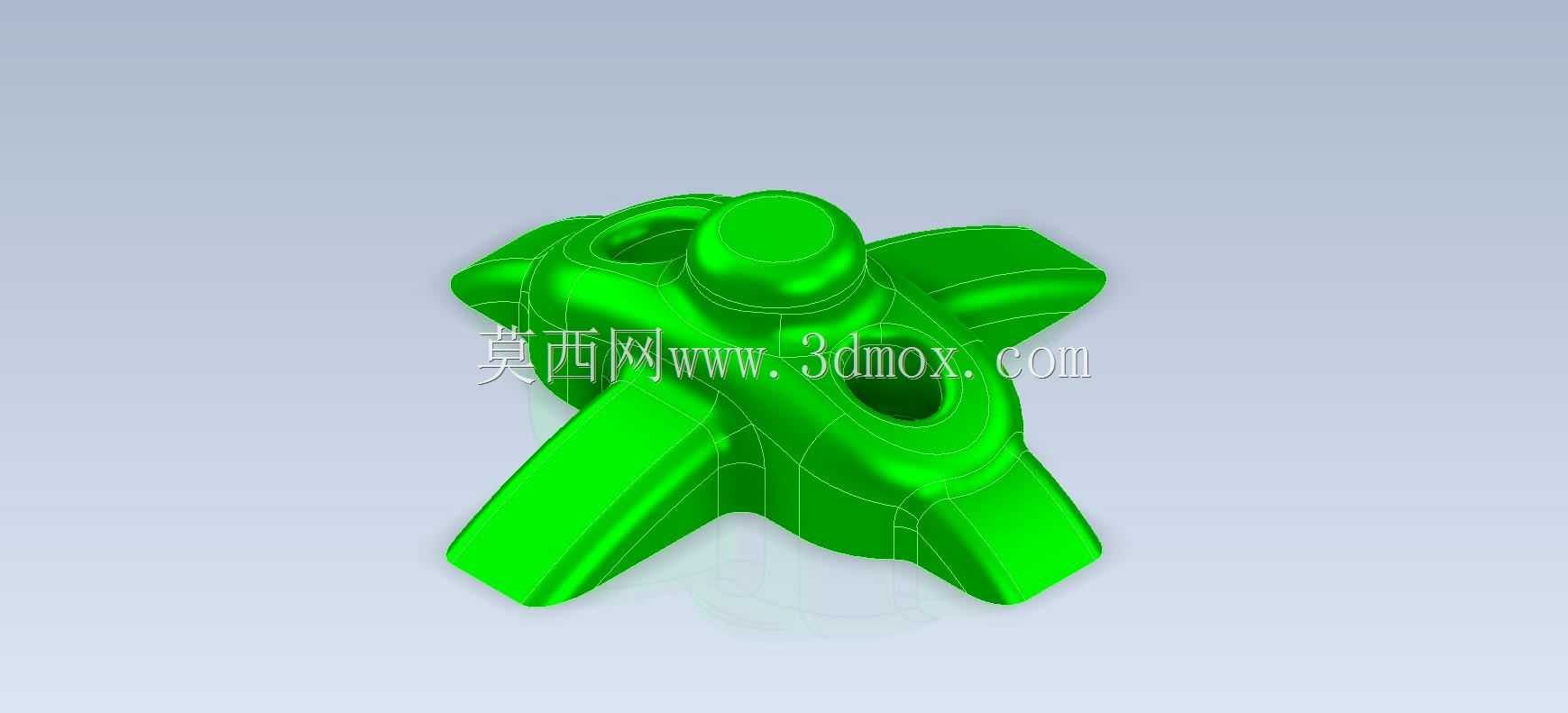

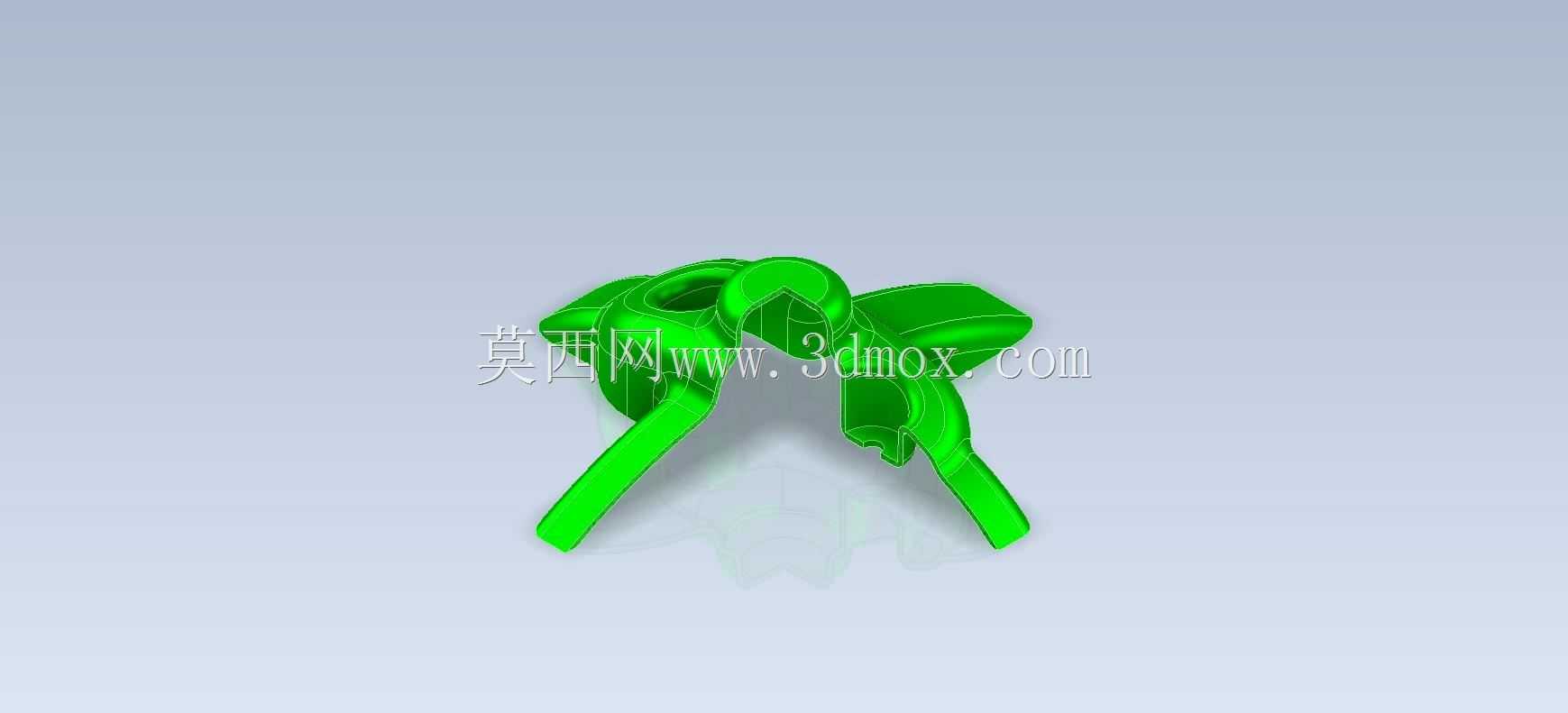

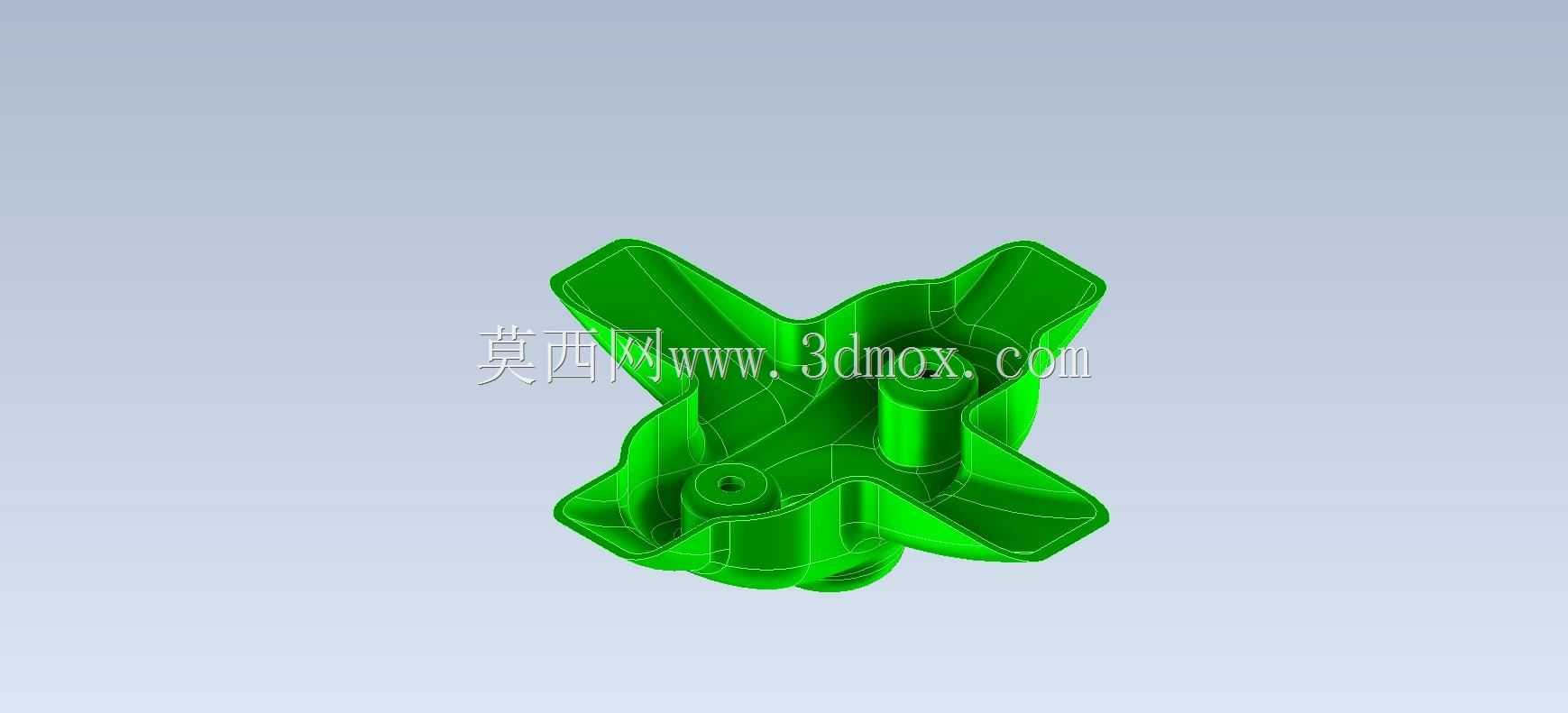

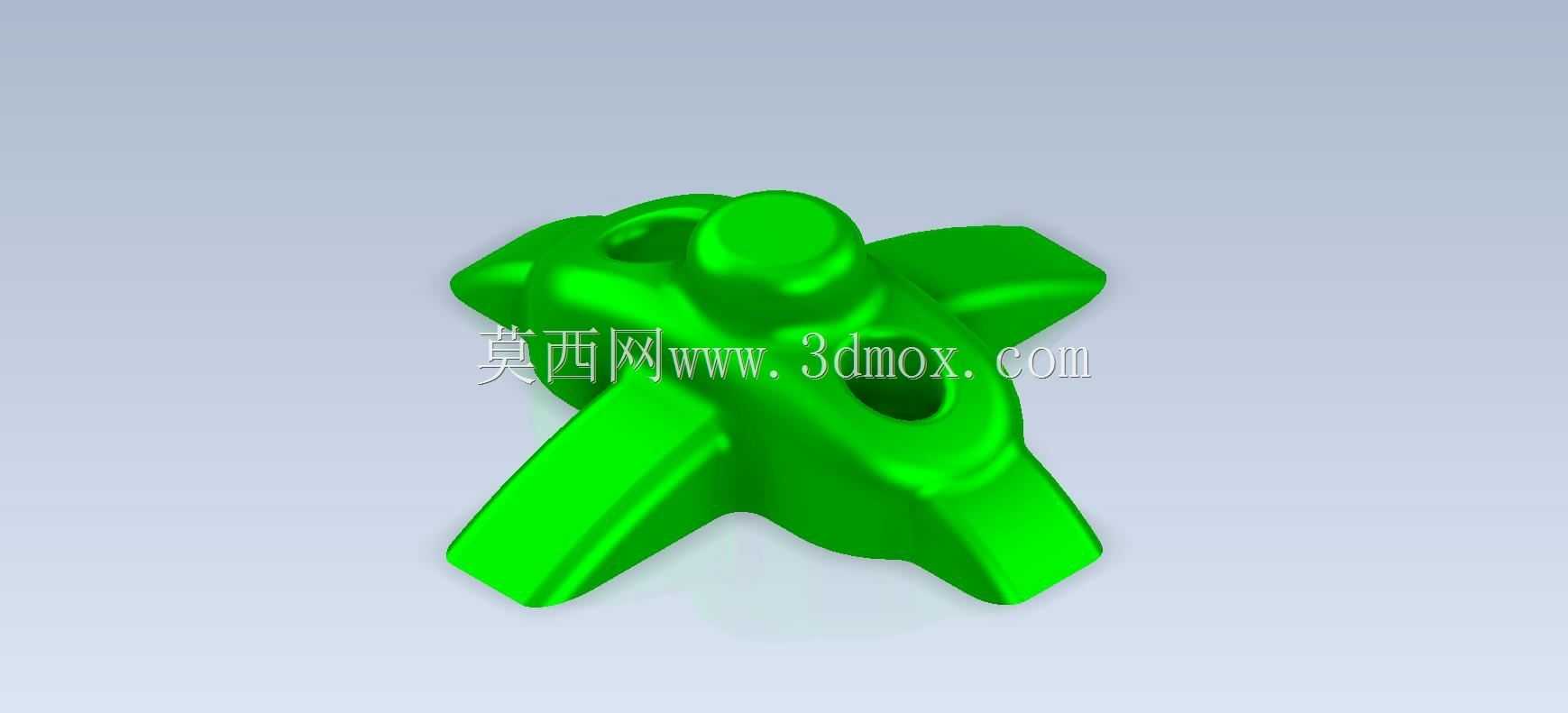

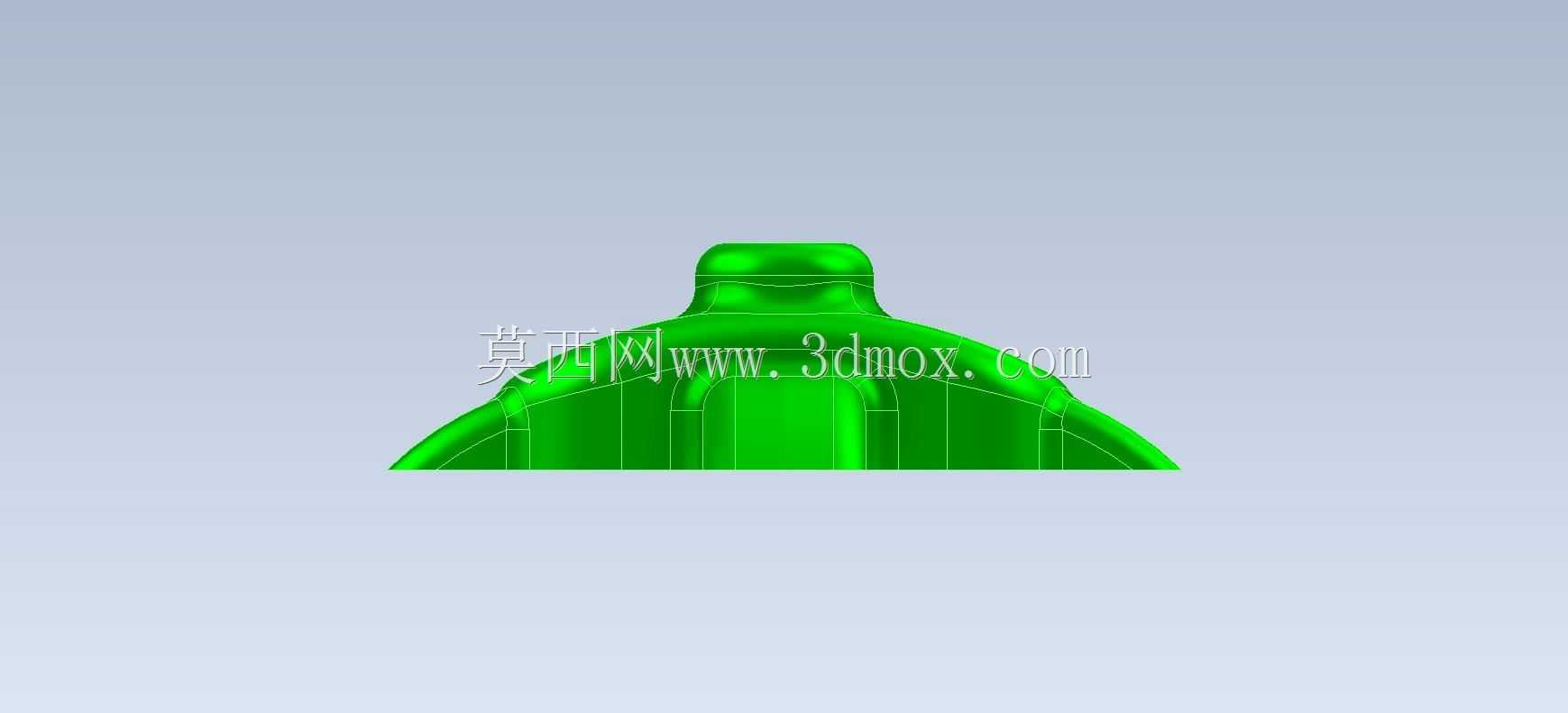

十字型带凸台连接结构练习模型

　　本次建模的十字型带凸台结构，属于机械传动与连接场景中常见的功能构件，日常多应用在小型手动工具的换向连接端、轻工设备的旋钮传动接头、简易锁紧机构的配合件等位置，核心作用是实现周向扭矩传递、轴向定位以及多方向的操作受力承接。从实际使用场景来看，这类构件往往需要承受多方向的交变载荷，四个向外延伸的翼片既可以作为手动操作时的施力握持位，也能在配套的卡槽结构中实现周向限位，避免转动过程中出现打滑偏移；顶部的圆柱凸台主要承担轴向定位功能，插入配套的沉孔结构后可限制构件的轴向窜动，中心开设的通孔则用于穿装锁紧轴件或者定位销，实现整个构件与相邻部件的紧固连接。

　　在设计思路层面，建模时首先要明确各结构的功能优先级，中心的基体部分是整个构件的承力核心，所有翼片、凸台的结构都要围绕基体做均匀分布，保证四个方向的受力对称性，避免使用过程中出现应力集中导致的断裂问题。翼片的外轮廓做了平滑的弧面过渡，一方面是消除锐边防止操作时划伤手部，另一方面弧面结构在与配套卡槽配合时，能减少棱角处的接触应力，提升反复转动后的结构耐用性。顶部凸台与基体的衔接位置做了小圆角过渡，避免直角位置在承受轴向压力时出现应力集中开裂，中心通孔的内壁要保证足够的壁厚，满足穿装紧固件后的挤压强度要求。

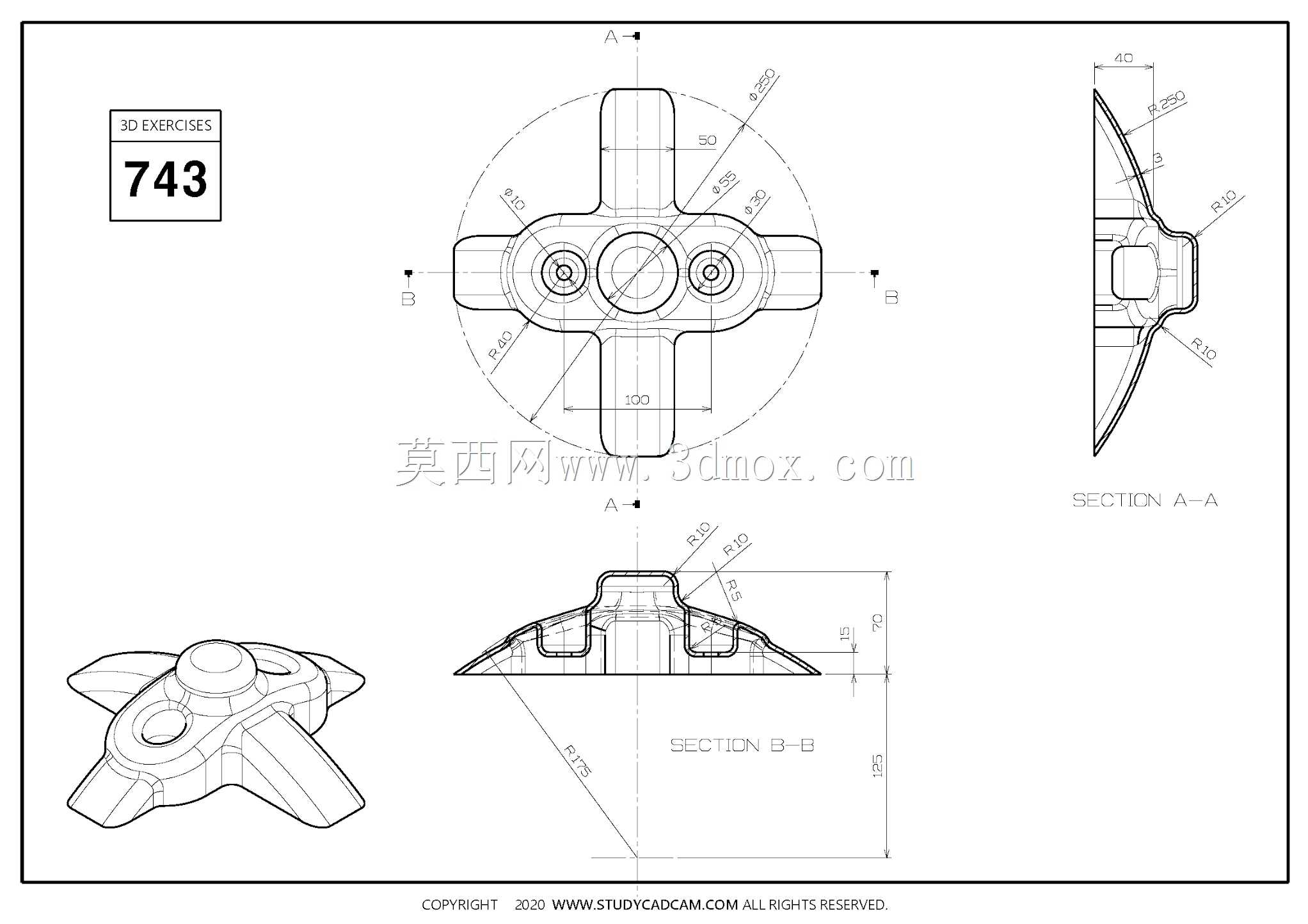

　　从外形尺寸与安装边界来看，这类练习模型的尺寸设定完全贴合常规小型连接件的参数范围，四个翼片的外端到中心的距离保持一致，保证转动时的动平衡，不会出现偏心晃动的问题；顶部凸台的外径要小于基体的最大外径，保证安装时凸台能顺利插入对应沉孔，不会出现装配干涉；翼片的厚度根据常规手动操作的受力需求设定，既不会因为过薄导致受力弯折，也不会因为过厚造成材料浪费、整体重量超标。建模过程中需要重点关注各曲面的衔接顺滑度，尤其是翼片与基体、凸台与基体的过渡位置，要保证G1连续，避免出现棱线断层，否则不仅影响外观质感，在实际生产开模或者3D打印时，也容易在衔接位置出现应力缺陷。

　　在实际工程应用中，这类结构如果采用塑料材质生产，多使用在小型家电的调节旋钮、工具箱的锁扣接头、儿童玩具的传动连接部位；如果采用金属材质加工，则可以用在小型设备的快速锁紧手柄、工装夹具的调节接头、气动工具的换向拨块等位置。建模时需要提前考虑不同加工工艺的适配性，如果是注塑生产，要注意各位置的拔模角度设定，翼片的外侧壁、凸台的外壁都要预留合理的拔模斜度，避免脱模时出现拉伤；如果是金属切削加工，要注意刀具的可达性，中心通孔、各过渡圆角的尺寸要匹配常规铣刀、钻头的加工范围，减少特殊刀具的使用，降低加工成本。另外，四个翼片的对称度公差是这类零件的关键精度要求，建模时要以中心轴线为基准做对称约束，保证加工后各翼片的位置度偏差在允许范围内，避免装配后出现卡滞、受力不均的问题。

　　从结构功能的细节来看，翼片的侧面做了微弧的收窄设计，越靠近外端厚度越薄，这种设计一方面可以减轻整体重量，另一方面在手动操作时，手指接触的位置更符合人体工学的握持弧度，转动施力时更省力。中心通孔的端部做了倒角处理，方便紧固件的穿入，不会因为孔口的锐边刮伤紧固件的螺纹或者表面镀层。顶部凸台的端面做了平面度要求，保证装配后与对应沉孔的端面贴合紧密，不会出现轴向间隙导致的松动异响。整个构件的外表面没有多余的装饰结构，所有曲面和棱边的设计都服务于功能需求，完全是从实际使用角度出发的功能性结构，没有冗余的设计元素，非常适合作为三维CAD基础建模的练习案例，能帮助初学者掌握对称结构建模、曲面过渡、特征阵列、孔位设计等基础建模技能，理解机械结构中形式追随功能的核心设计逻辑。
