小型单缸发动机缸体结构三维数模

　　在小型通用动力设备的开发流程里，缸体作为整台动力单元的核心承载基体，其结构设计的合理性直接决定了整机的运行可靠性、装配便捷性与后期维护成本，本次呈现的缸体结构，主要适配小排量风冷单缸动力场景，常见于小型发电机组、园林植保机械、迷你摩托以及便携作业动力设备的配套使用。从实际装机的边界条件来看，这类缸体需要同时集成气缸散热段、曲轴安装腔、配气机构安装位、油路通道、外接附件固定位点等多重功能结构，设计过程中需要平衡壁厚均匀性、散热效率、结构刚度与整机重量的多重矛盾。

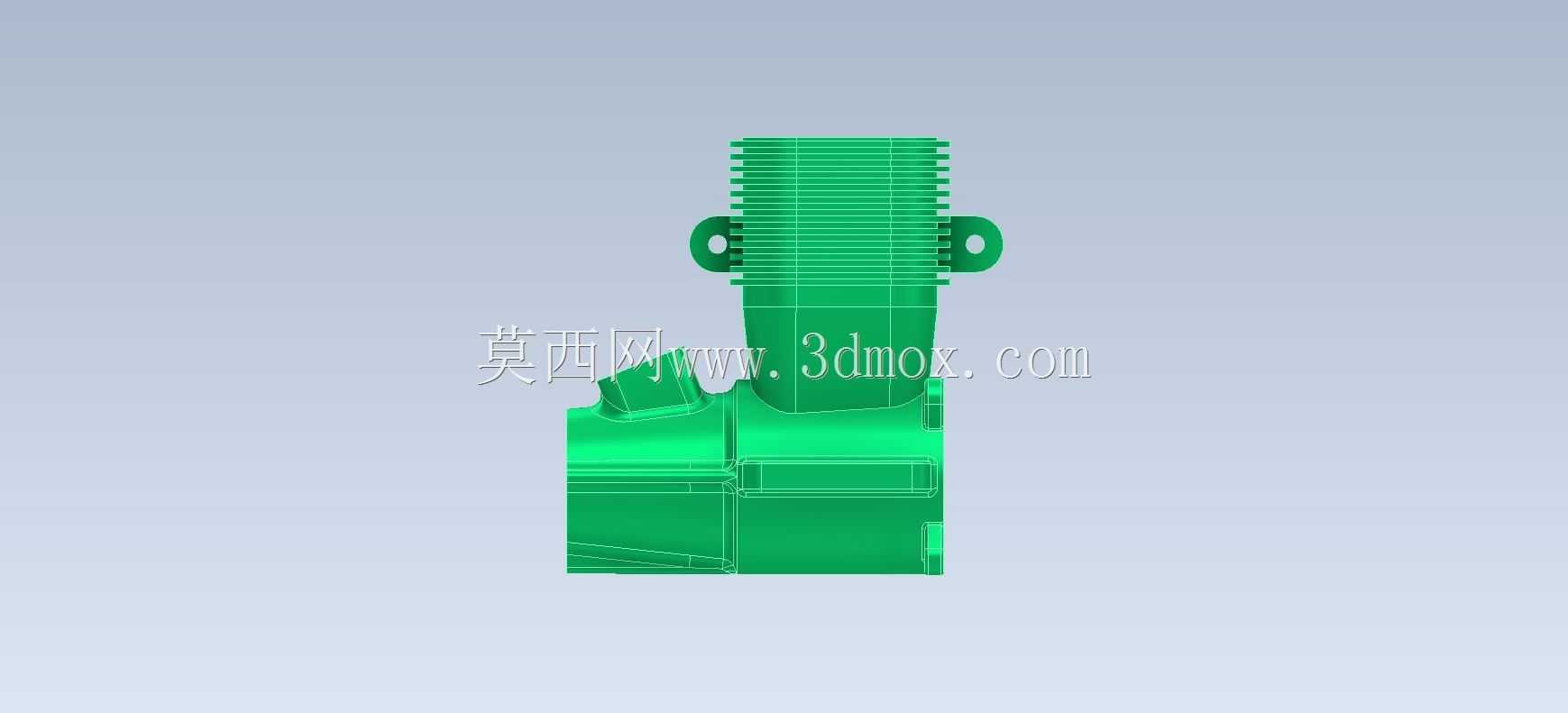

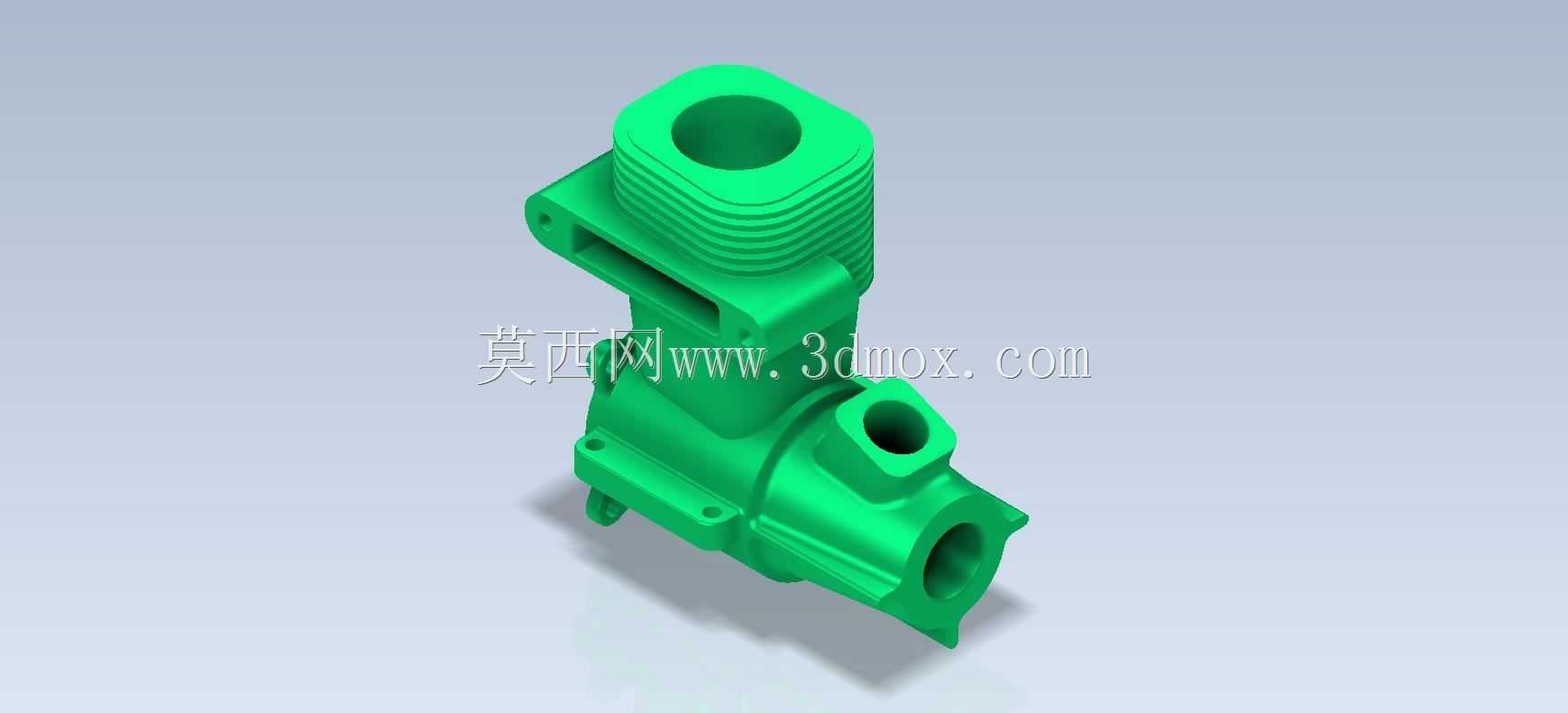

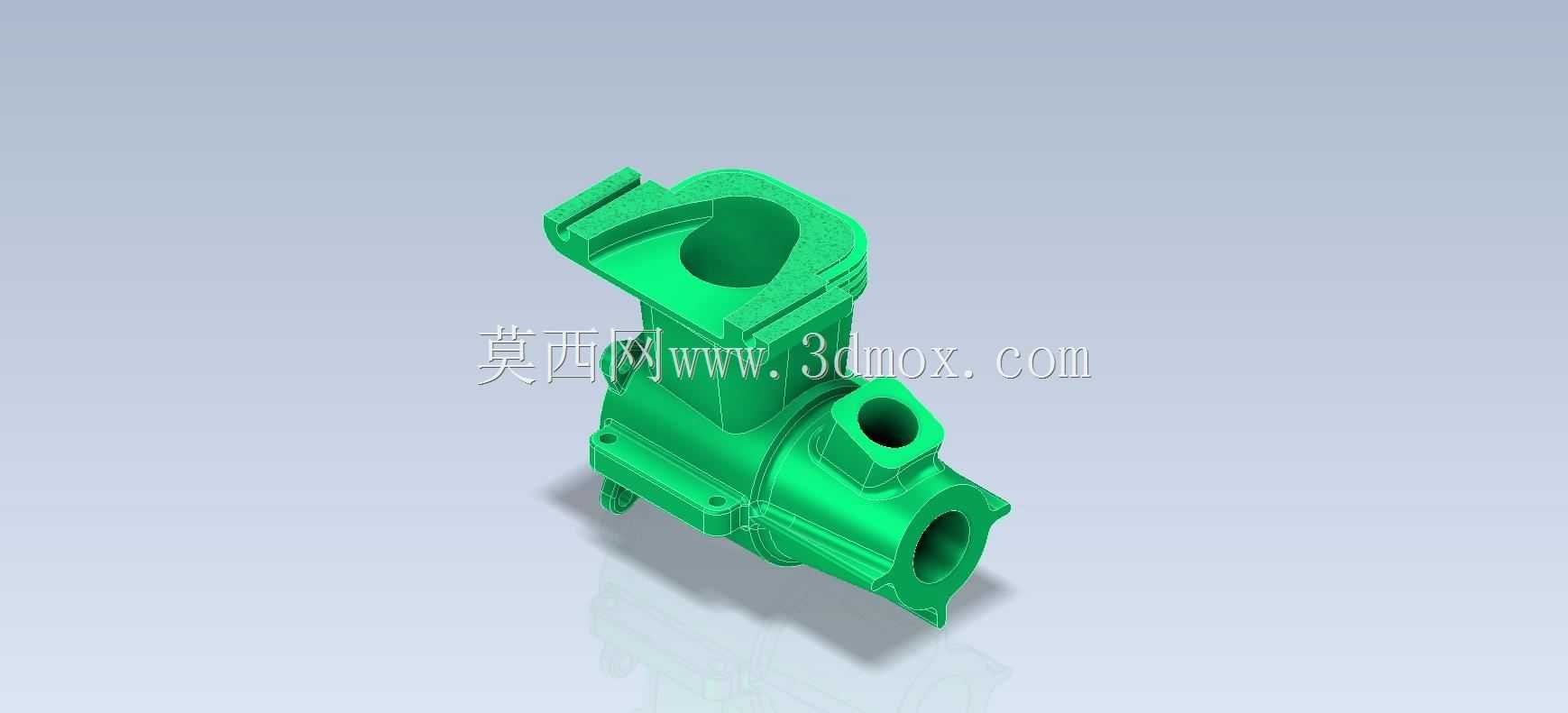

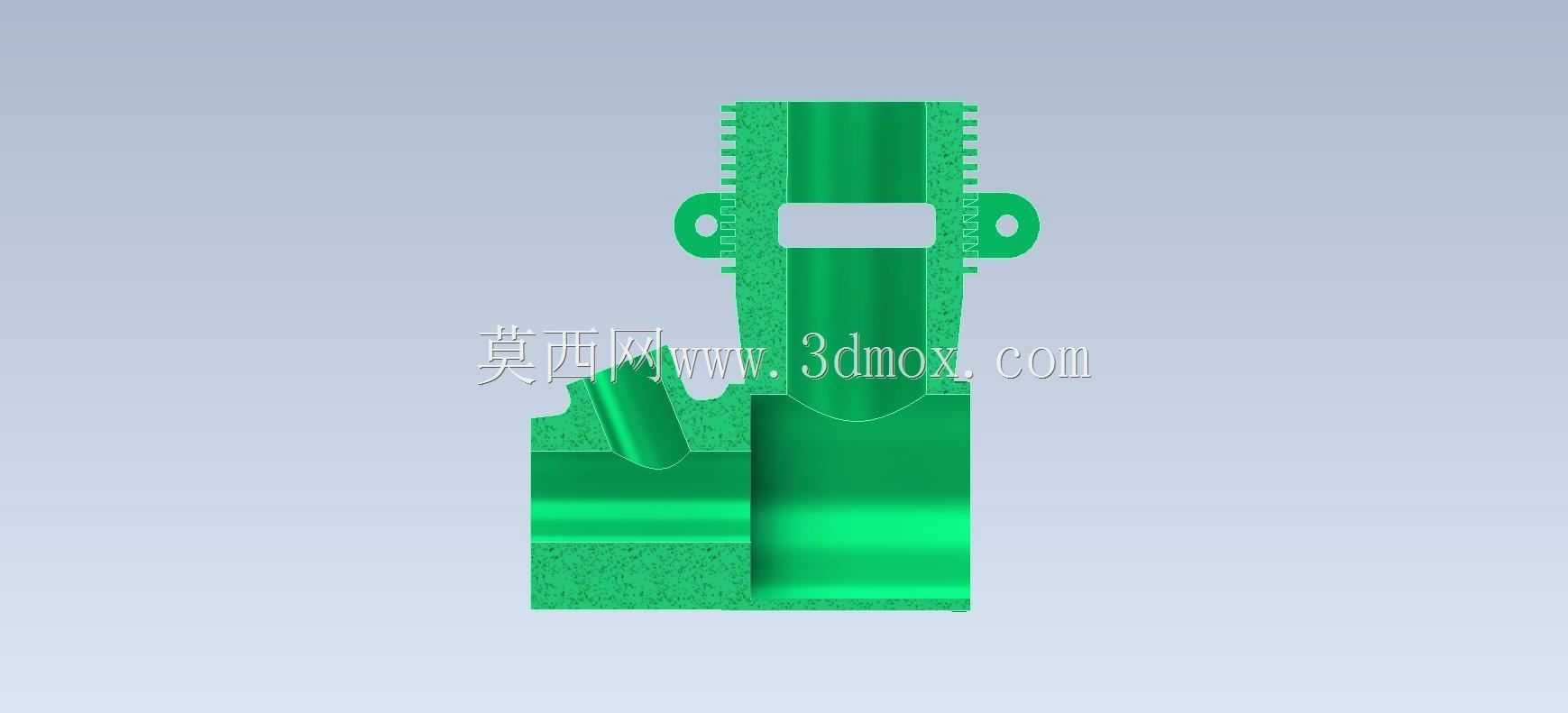

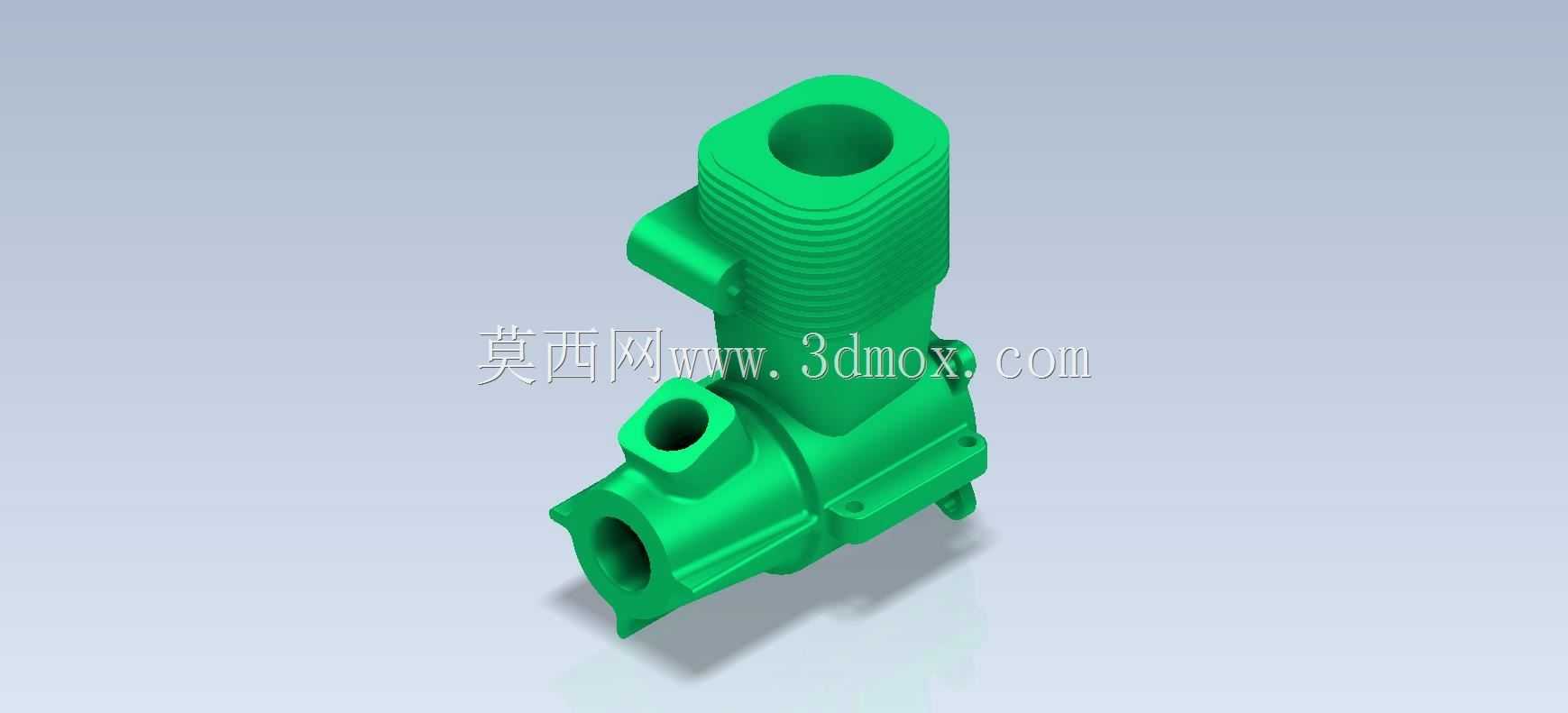

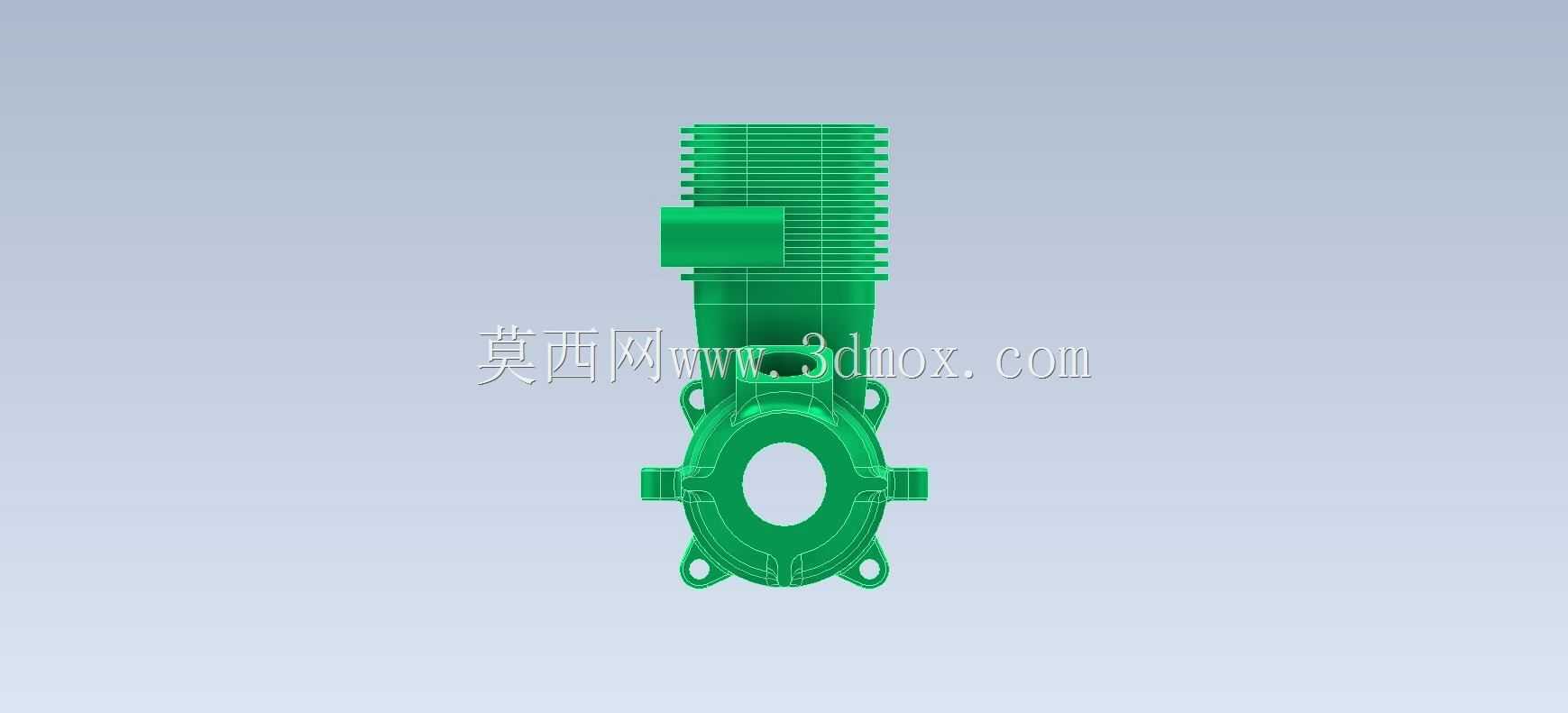

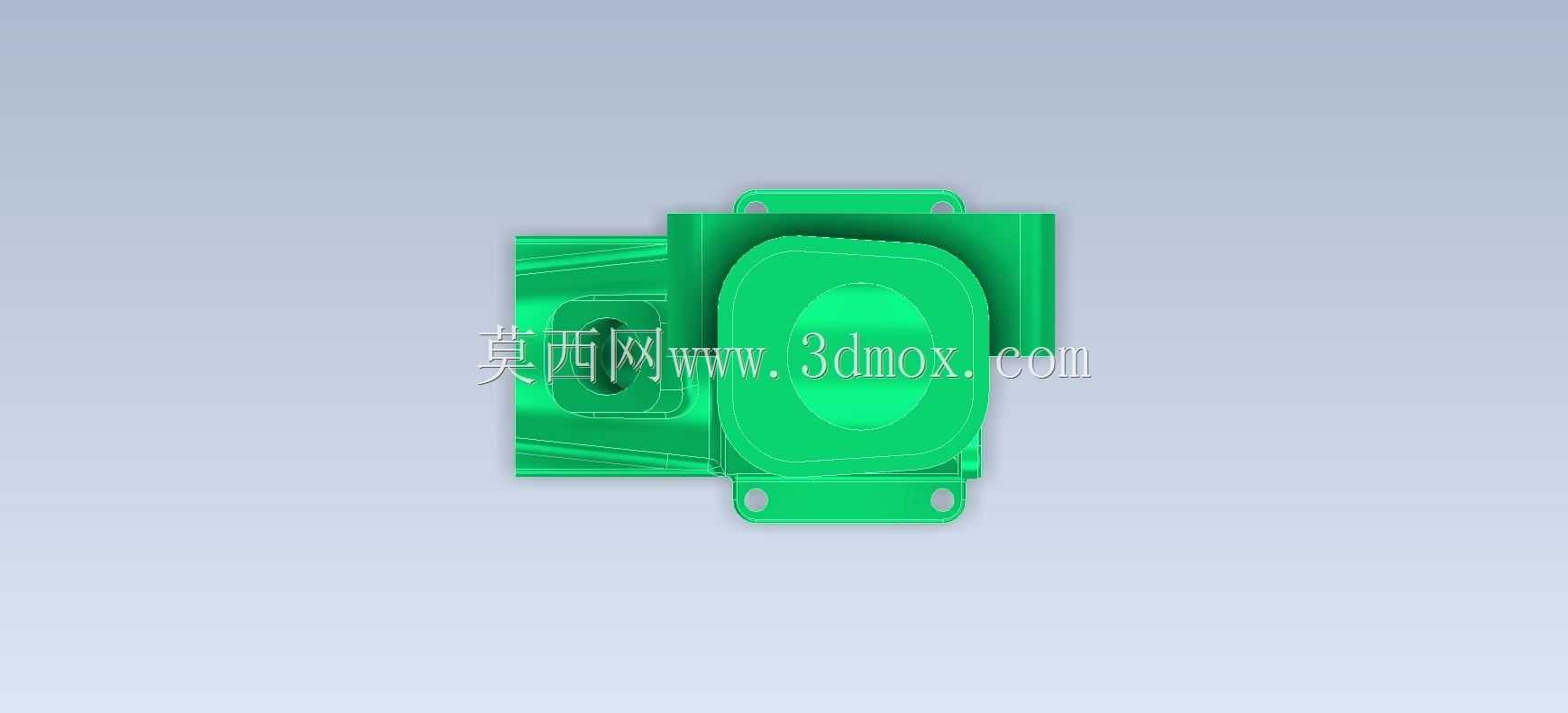

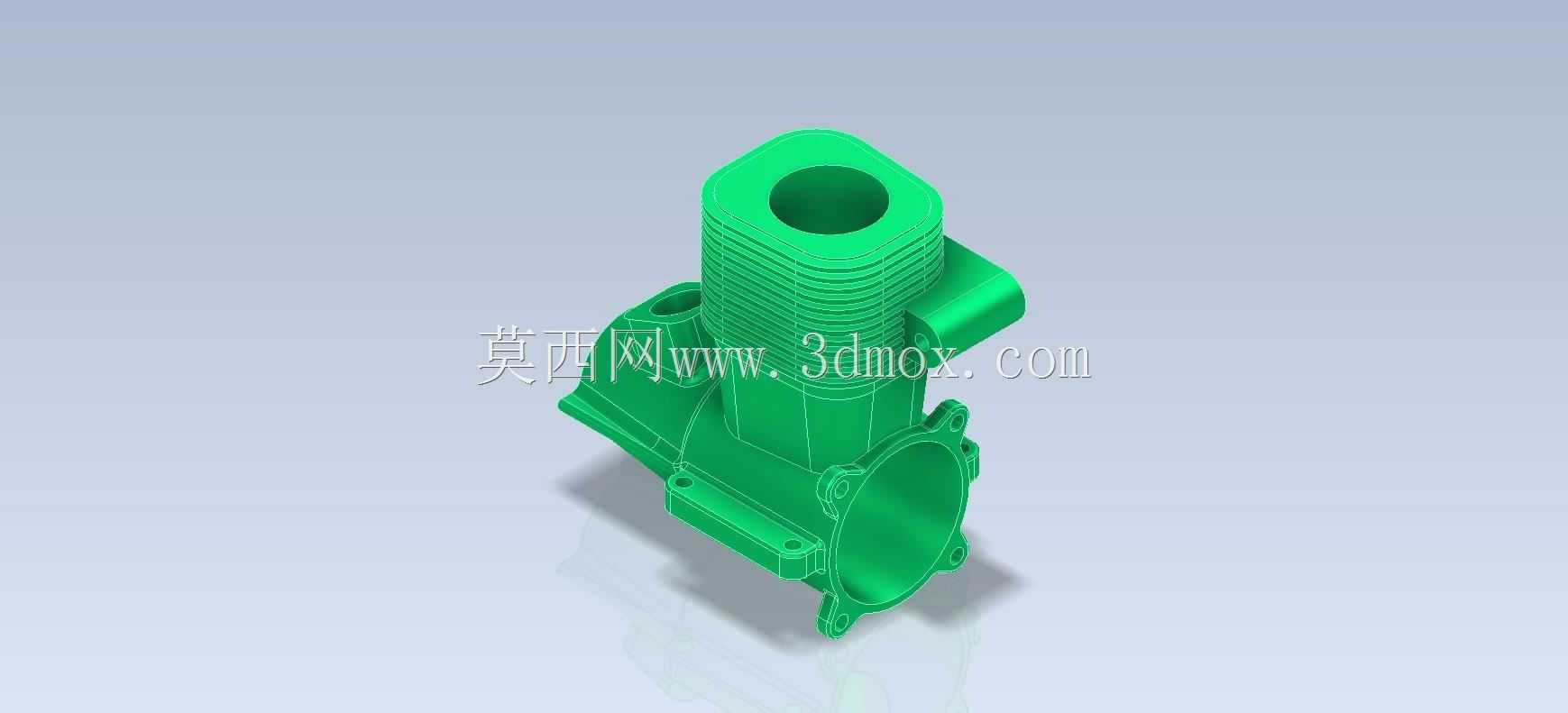

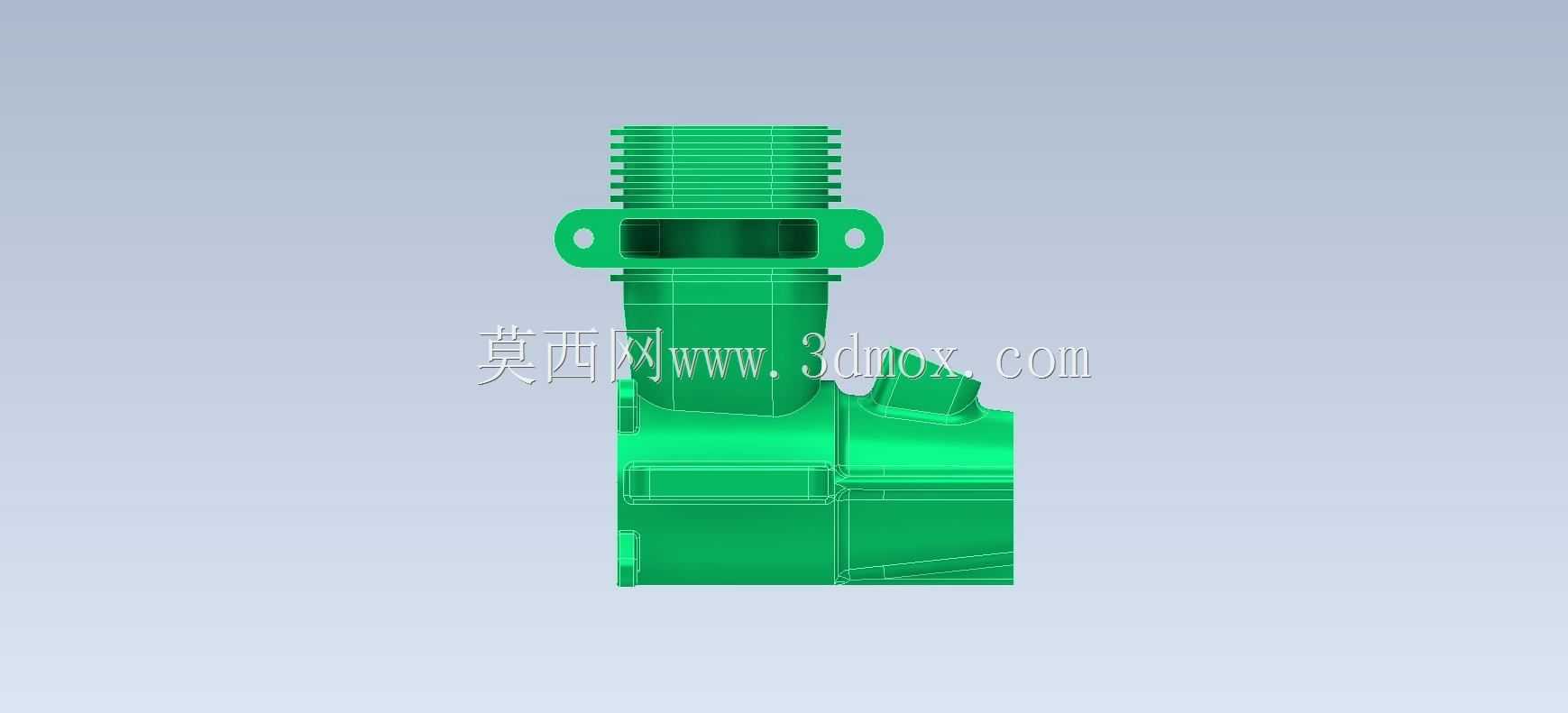

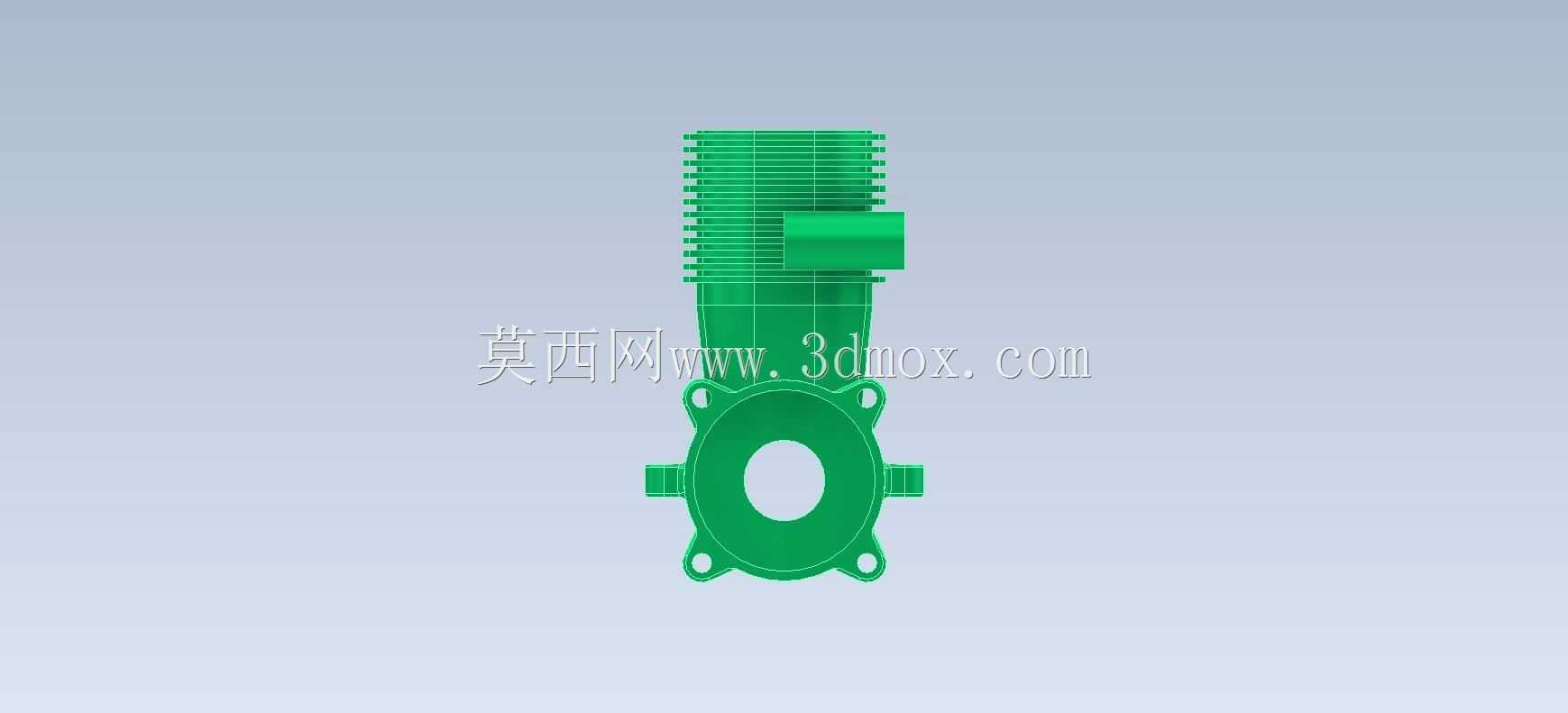

　　从结构布局来看，上部带环形散热鳍片的区域为气缸工作段，鳍片的排布间距、厚度与延伸长度，是结合风冷工况下的热流场仿真结果确定的，能够保证活塞往复运动产生的热量通过缸壁快速传导至鳍片，借助设备运行时的迎面气流或者自带冷却风叶的气流带走热量，避免缸内温度过高引发的润滑失效、零件热变形卡滞等问题。缸体侧部预留的倾斜通孔结构，为配气机构的推杆或者火花塞安装位，不同的配气结构布局会对应调整这个位点的角度与孔径，保证点火或者配气动作的精准度。下部的异形腔体为曲轴箱容纳区域，周边分布的多个带孔凸台，分别用于曲轴端盖固定、机油标尺安装、箱体合箱定位、启动机构连接等功能，每个凸台的高度、螺栓孔深度都需要结合对应连接件的尺寸做匹配，避免出现装配干涉或者连接强度不足的问题。

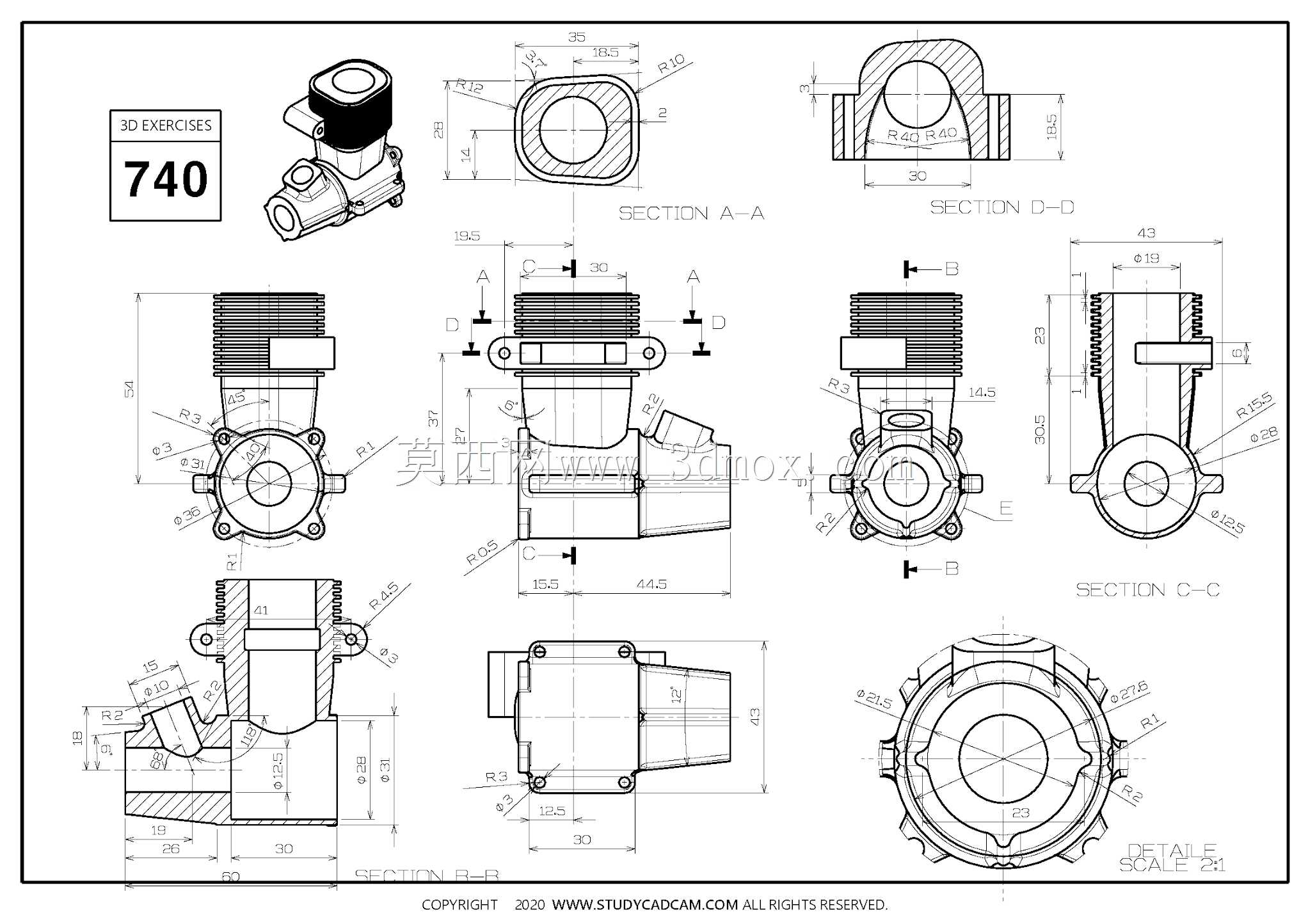

　　在建模逻辑上，这类缸体的设计通常先确立核心基准：首先确定气缸中心轴线与曲轴旋转轴线的空间垂直关系，这两个核心轴线的位置度公差是整个零件的设计基准，后续所有结构都围绕这两个基准展开。先拉伸出气缸主体的基本轮廓，再逐圈阵列散热鳍片，鳍片的根部需要做圆角过渡，避免应力集中在长期热交变载荷下出现鳍片断裂的问题；之后构建下部曲轴箱的腔体结构，通过抽壳、布尔运算去除内部多余材料，同时保证腔体壁厚保持在均匀区间，避免铸造过程中出现缩孔、冷隔等工艺缺陷。对于各个安装凸台，需要结合对应标准件的安装尺寸做参数化设计，比如螺栓孔的孔径要匹配对应规格的螺栓过孔要求，凸台的承压面要做凸台平面加工余量预留，保证装配时连接面的贴合度。

　　从实际安装适配的角度，这类缸体的外部安装位点需要和整机的机架固定位做匹配，下部的几个突出支脚是主要的承重连接位，支脚的位置、孔径与减震垫的安装尺寸完全对应，能够将动力运行时的振动通过减震垫传递到机架，降低整机的振动噪声。缸体上预留的各个外接接口，比如消音器连接位、化油器安装位，都需要和周边配套零件的接口尺寸做公差匹配，保证装配后的密封性，避免出现漏气、漏油的问题。在结构刚度校核上，需要重点关注气缸段与曲轴箱连接的过渡区域，这个区域在活塞做功时会承受交变的冲击载荷，设计时通过加大过渡圆角、局部增加壁厚的方式提升结构强度，避免长期运行后出现缸体开裂的故障。

　　对于三维建模学习者而言，这类缸体零件是非常好的综合练习案例，涵盖了拉伸、旋转、阵列、布尔运算、倒角圆角、拔模处理等多种常用建模命令，同时需要兼顾铸造工艺的拔模角度要求、加工面的余量预留、装配结构的公差匹配等实际工程问题，不是单纯的几何形状堆砌，完成建模的过程中能够建立起从结构功能到加工装配的完整设计思维，理解每个结构存在的实际工程意义，而不是只追求外观形状的相似。在建模过程中，需要随时检查各个结构之间的空间位置关系，比如曲轴腔内部的避让空间是否足够满足曲轴连杆的运动行程，散热鳍片之间的间距是否满足模具出模的要求，各个油道孔的走向是否能够实现润滑油的顺利输送，这些细节都是实际工程设计中必须考量的要点，也是区别于纯外观建模的核心差异。
