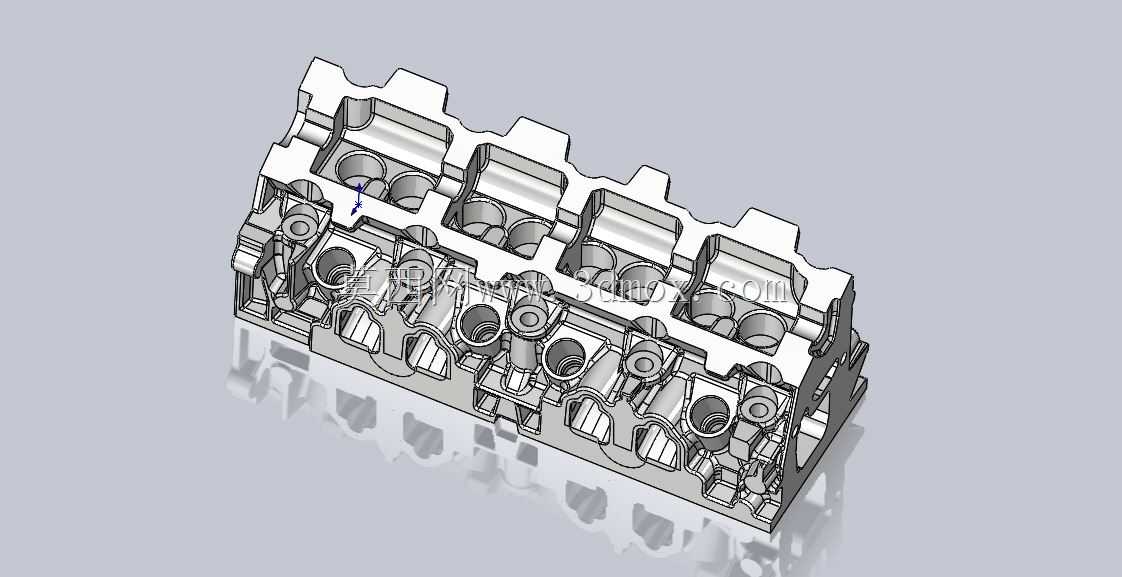

直列四缸发动机气缸盖结构三维数模

　　这款直列四缸气缸盖的三维结构，完全围绕内燃机配气与燃烧密封的核心需求搭建，在商用车小排量柴油动力、乘用车自然吸气汽油动力的配套场景中都能适配，日常做整机开发时，缸盖是直接决定动力输出效率、排放达标水平的核心承压部件，建模过程中首先要卡准的就是与缸体的结合面边界，整个结合面的平面度公差在建模阶段就预留了后期机加工的工艺余量，所有螺栓过孔的位置度完全匹配对应缸体的螺纹孔坐标，避免装机时出现密封错位冲缸垫的问题。从结构布局来看，四个缸的燃烧室采用挤流区对称设计，每个燃烧室对应布置两个进气门两个排气门的安装座圈，座圈的过盈配合量在建模时就按照行业通用的0.08-0.12mm区间预留，保证压装后不会出现松脱漏气的问题，

　　进排气道的走向完全经过气流走向优化，进气道采用螺旋切向结合的结构，能在进气行程形成足够的滚流比，提升油气混合的均匀度，排气道则采用短路径平滑过渡设计，减少排气阻力，降低泵气损失，这部分结构在建模时反复调整了气道内壁的曲率，避免出现锐角折角导致的气流紊流。缸盖内部的冷却水道采用分层布置，上层水道围绕气门座圈、喷油器安装孔（汽油机则是火花塞安装孔）这些高热负荷区域做环绕式流道设计，保证高负荷工况下这些区域的温度能控制在材料允许的范围内，不会出现局部过热导致的开裂、气门座圈变形等问题，水道的壁厚按照高压铸造的工艺要求设置为4mm均匀壁厚，避免铸造时出现缩松、冷隔等缺陷，同时也兼顾了缸盖整体的轻量化需求，不会因为壁厚过大增加整机的整备质量。

　　凸轮轴安装轴承座采用集成式设计，直接在缸盖上部加工出五个轴承支撑位，对应直列四缸的五个凸轮轴轴颈位置，轴承座的同轴度在建模时就设置了统一的基准，以缸盖与缸体结合的底面为第一基准，进排气侧安装面为第二基准，保证后期机加工后凸轮轴转动时不会出现卡滞、偏磨的问题。缸盖的油道布置采用内置式钻孔结构，从缸体上来的压力机油通过主油道进入缸盖，分别供给凸轮轴轴承、气门挺柱（或摇臂机构）的润滑位置，油道的孔径按照机油流量需求设置为6mm，所有油道的交叉位置都做了圆角过渡，避免机油流动时出现节流问题，同时油道的工艺孔位置都预留了堵头安装位，保证密封后不会出现机油渗漏。在安装边界的处理上，进气歧管、排气歧管的安装面都设置了对应的密封槽，

　　可适配金属复合垫片或者金属密封垫的安装要求，所有安装螺栓的孔位都对应歧管的标准安装坐标，不需要后期二次改孔就能直接适配配套的进排气部件，气门导管的安装孔与气门座圈保持同轴，同轴度公差控制在0.02mm以内，保证气门上下往复运动时不会出现偏磨，延长气门的使用寿命。整个缸盖的外形轮廓按照发动机舱的布置边界做了倒角处理，所有棱角位置都设置了R2以上的圆角，避免装配时划伤操作人员，同时也减少了应力集中的位置，提升缸盖的结构强度，在缸盖两端的吊装位置也做了加强筋设计，保证整机吊装时不会出现吊装位变形开裂的问题。建模过程中所有的特征都保留了参数化设计的可编辑性，后期如果需要调整压缩比，只需要修改燃烧室的容积参数就能快速更新模型，调整气道流量时也可以直接编辑气道曲面，不需要重新搭建整体结构，能大幅缩短整机开发的周期，适配不同排量、不同动力输出需求的内燃机改型开发工作。
