涡轮增压器压气机叶轮结构设计

项目分类:发动机 发布时间:2023-07-12 ID:698450
  • 涡轮增压器压气机叶轮结构设计
  • 涡轮增压器压气机叶轮结构设计
  • 涡轮增压器压气机叶轮结构设计
  • 涡轮增压器压气机叶轮结构设计
  • 涡轮增压器压气机叶轮结构设计

  在车用动力、小型航空活塞动力以及工业固定式发电机组的增压系统里,压气机叶轮是整个涡轮增压器的核心做功部件,直接决定了增压端的进气效率、压比范围以及整机的动力输出响应特性。日常做三维建模练习时选这类零件入手,能快速掌握复杂曲面建模、阵列特征应用、旋转特征与基准轴配合的核心技巧,同时也能对流体机械的结构逻辑建立具象认知。

  从实际应用场景来看,这类叶轮装配在涡轮增压器的压气机壳内部,与涡轮端叶轮同轴连接,依靠发动机排出的废气驱动涡轮端转动,带动压气机叶轮高速旋转,将进入压气机壳的新鲜空气压缩后送入发动机进气歧管,提升发动机的充气效率,让小排量发动机能输出更大的扭矩与功率,同时优化燃油消耗表现,降低尾气排放中的污染物含量。在高海拔地区作业的动力设备上,这类叶轮的作用更为关键,它能补偿高海拔带来的进气密度下降问题,保证动力输出不会因空气稀薄出现大幅衰减。

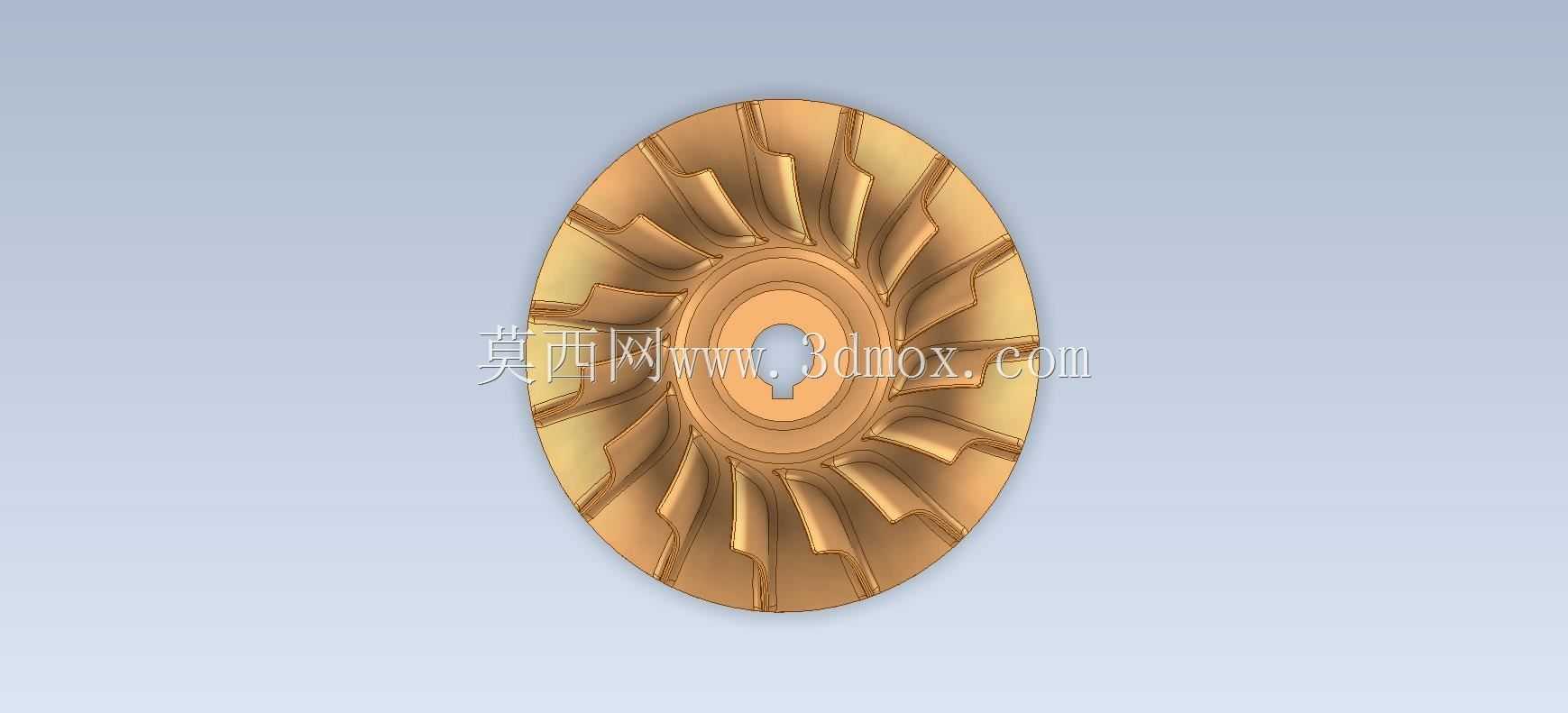

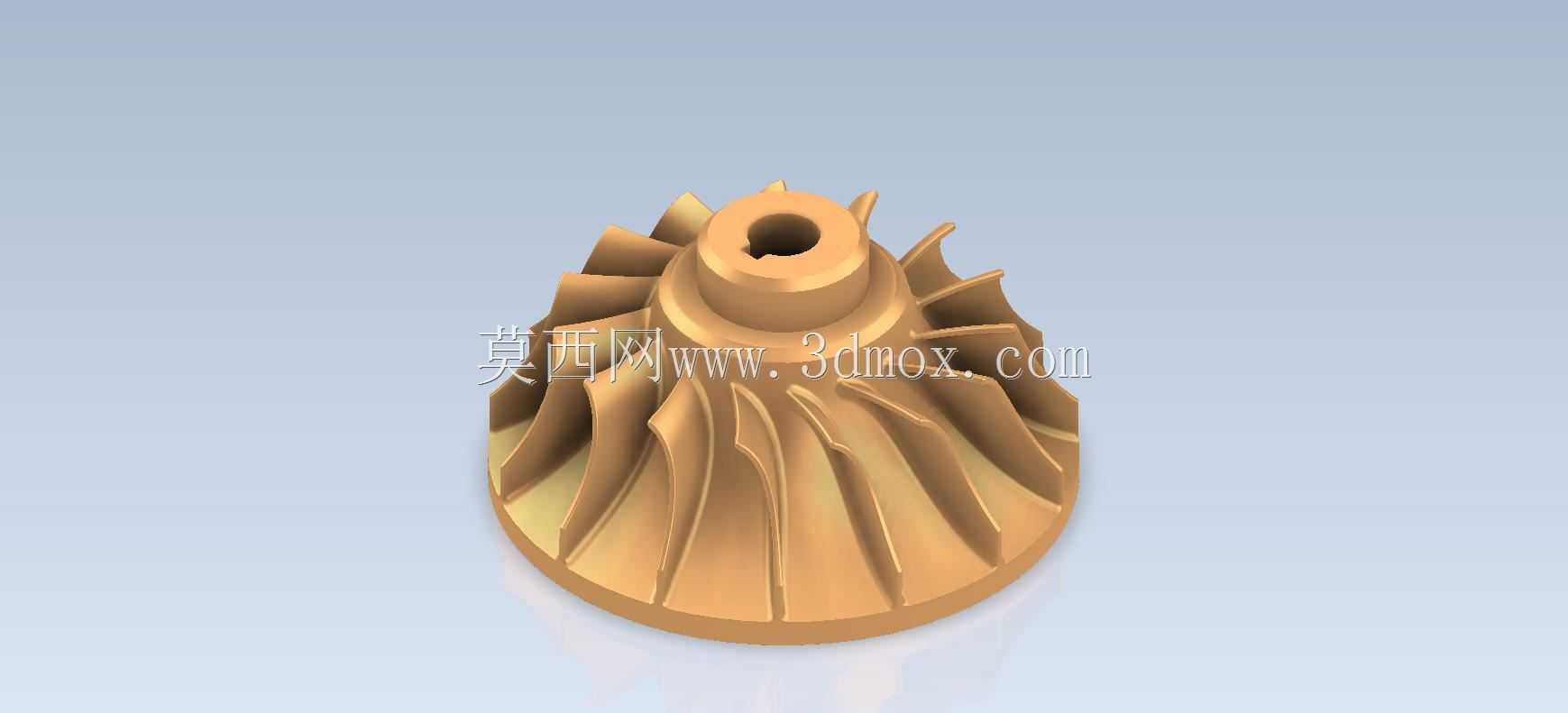

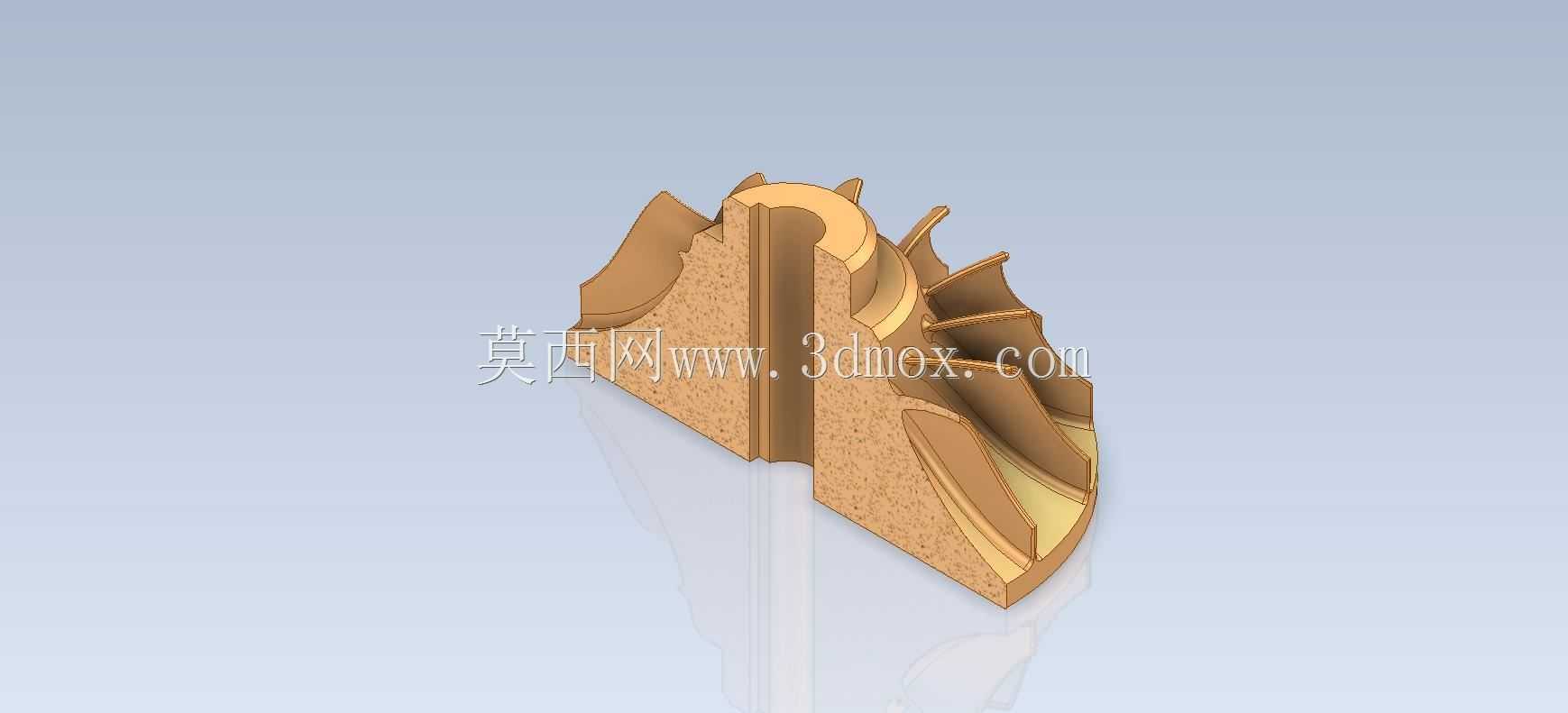

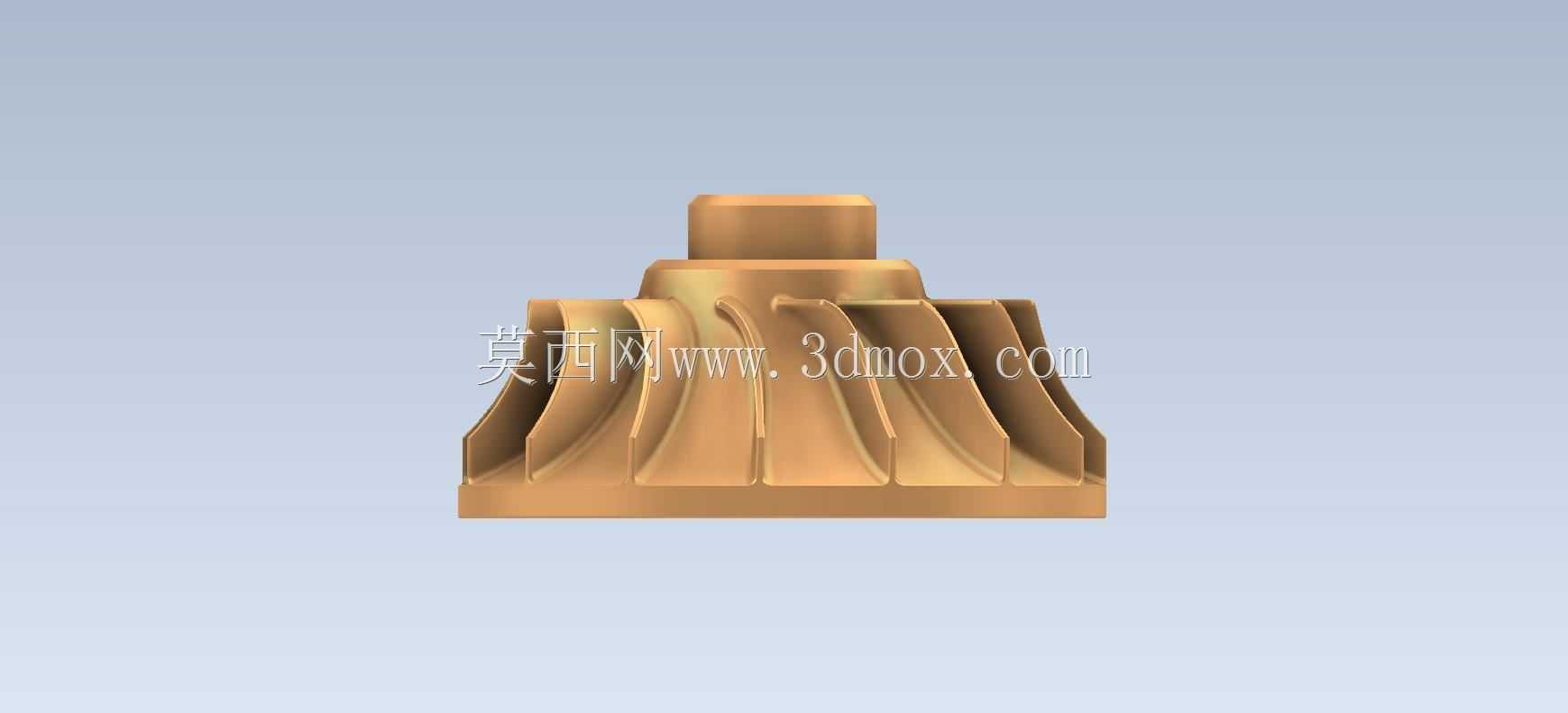

  从功能特性上看,这个叶轮采用长短叶片间隔布置的结构,这种设计能有效避免叶轮入口处的气流堵塞,降低叶片入口处的气流冲击损失,同时在叶轮出口处保证足够的气流导流长度,让压缩后的空气能更平顺地进入扩压器结构,减少流动过程中的涡流损失。叶轮中心的轴孔带有键槽结构,用于和增压器的转子轴实现周向固定,传递涡轮端输入的扭矩,轴孔的尺寸公差需要严格控制,既要保证装配时的过盈量满足高速转动下的连接可靠性,又要避免过盈量过大导致轴孔处出现应力集中,在高速运转时产生开裂风险。叶轮的轮毂部分采用锥形过渡设计,从中心轴孔位置向外缘逐渐变薄,既可以降低叶轮整体的转动惯量,提升增压器的响应速度,又能保证叶片根部有足够的连接强度,承受高速旋转时的离心力作用。

  做这类零件的三维设计时,首先要确定叶轮的设计压比与额定流量参数,以此推算出叶轮的入口直径、出口直径、叶片入口安装角、出口安装角这些核心参数。建模过程中需要先建立旋转基准轴,绘制轮毂的旋转截面轮廓,通过旋转特征生成轮毂基体,之后绘制单个长叶片的曲面轮廓,通过曲面加厚或者实体拉伸切除的方式生成单个叶片特征,再按照叶片数量做圆周阵列,之后在两个长叶片之间插入短叶片的特征,同样做圆周阵列,最后完成中心轴孔、键槽以及轮毂端面的细节特征。设计过程中需要注意叶片的型线要保证光滑过渡,不能出现曲率突变的位置,否则实际运转时会在突变位置产生气流分离,降低压气机效率,甚至引发喘振问题。

  从安装边界来看,叶轮装配后前端需要和压气机壳的入口间隙控制在合理范围,间隙过大会导致压气机端的漏气损失增加,增压压力上不去,间隙过小则会在叶轮高速运转出现热膨胀、轴系窜动时,发生叶轮与壳体的碰擦故障,损坏增压器。叶轮的后端需要和密封件、止推轴承的安装位置匹配,保证转子轴的轴向定位准确,同时密封结构能有效阻挡润滑油进入压气机流道,避免进气被机油污染。叶轮的整体轴向尺寸需要匹配压气机壳与中间壳体的装配空间,不能出现装配干涉,同时要做动平衡校核,去除不平衡量,避免高速转动时产生过大振动,损坏轴承与密封结构。

  对于刚接触三维建模的初学者来说,练习这类零件不需要一开始就追求完全符合量产的性能参数,重点是掌握曲面建模的思路、圆周阵列的应用、基准特征的合理选择,同时理解每个结构对应的工程作用,避免建模只停留在外形相似的层面,忽略结构背后的设计逻辑。在建模完成后可以尝试做简单的质量属性分析,计算叶轮的转动惯量、质心位置,理解这些参数对实际运转的影响,也能为后续做更复杂的流体机械零件设计打下基础。
