六边形带把手马克杯结构设计

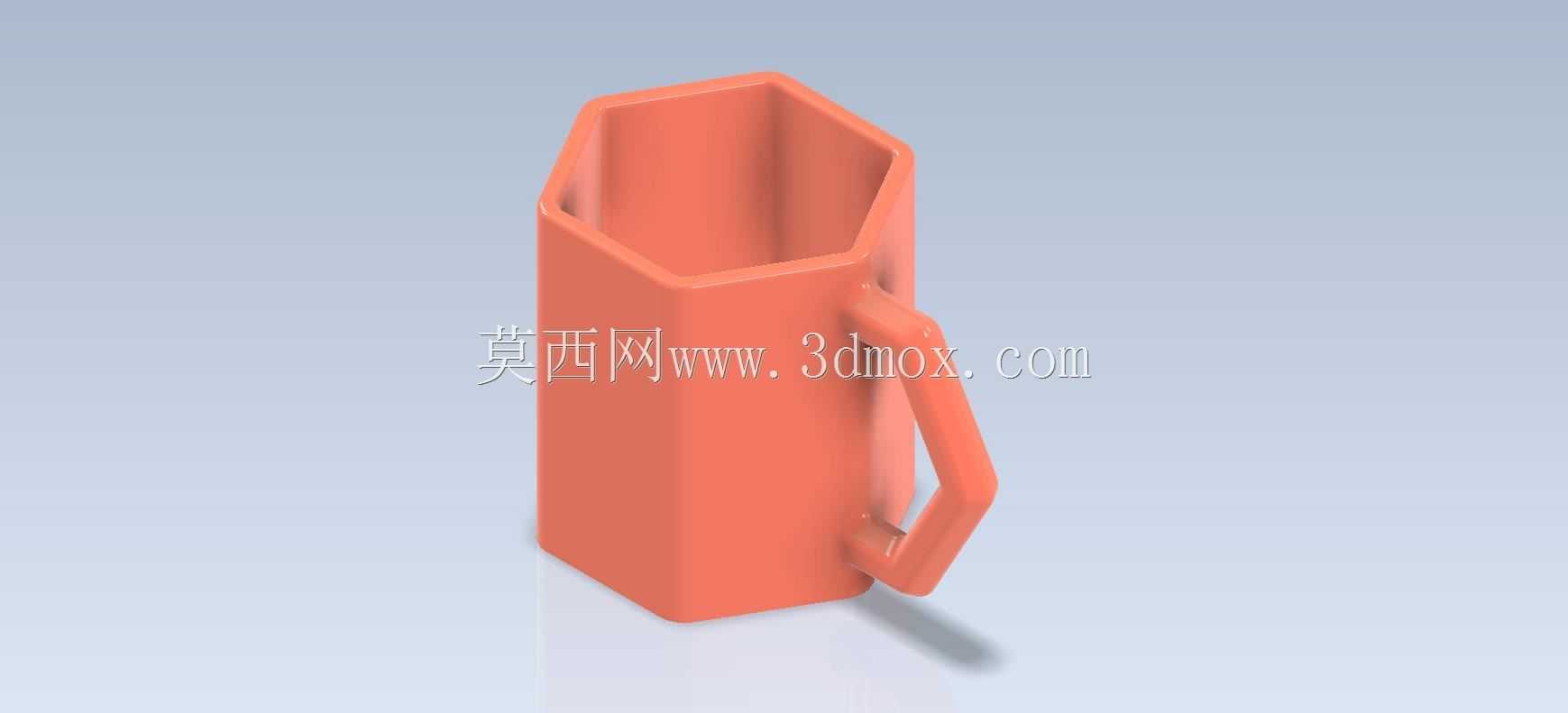

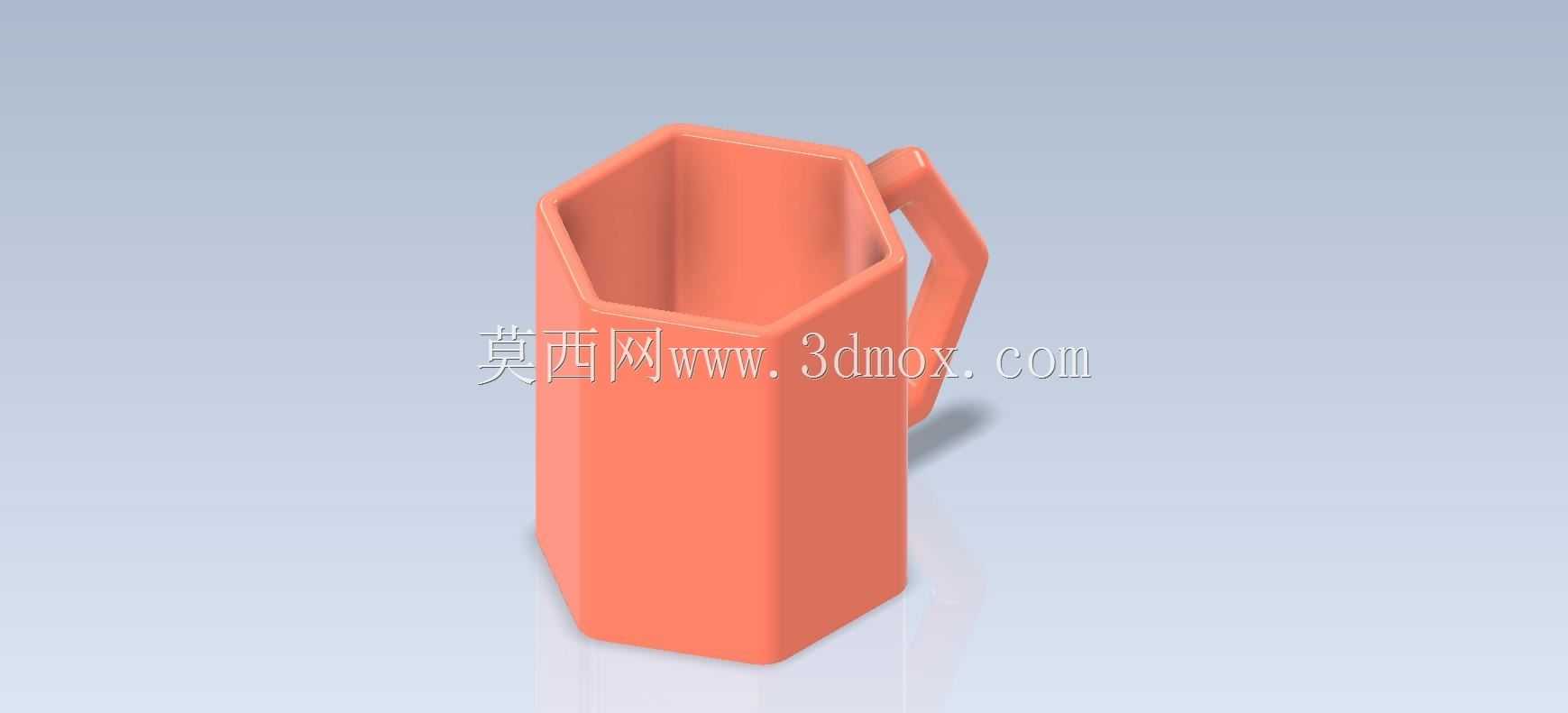

　　日常餐饮场景里的手持饮水容器，除了满足基础盛装液体的功能，结构设计上的细节会直接影响握持手感、摆放稳定性与生产可行性。这款六边形截面的带把手马克杯，首先从截面形态上跳出了常规圆形杯的设计思路，采用正六边形的杯身轮廓，六个平直的侧壁在放置时能提供更好的防滚动特性，哪怕放在有轻微倾斜的工作台面，也不会像圆杯那样容易滚落摔损，这一点在车间工位、实训操作台这类容易有杂物、台面不一定完全平整的场景里实用性很强。

　　杯身的壁厚设计遵循均匀等厚的注塑件原则，从杯口到杯底的壁厚保持一致，避免注塑生产时出现缩痕、填充不均的问题，杯口位置做了微小的外翻圆角处理，既可以提升饮用时的唇部接触触感，也能强化杯口的结构强度，减少日常磕碰导致的杯口崩缺概率。杯底位置设计了一圈微小的垫高凸边，让杯底主体不直接与放置台面完全贴合，一方面可以避免杯底与台面之间形成负压导致拿起时产生吸附感，另一方面也能减少杯底的磨损，长期使用后依然能保持放置平稳，不会因为杯底磨花出现晃动感。

　　把手部分采用和杯身同材质的一体化连接设计，把手的截面为带圆角的矩形，握持时的受力面更贴合手指的弯曲形态，不会像细圆把手那样在盛装热水时因为压强集中导致握持硌手。把手与杯身的连接位置做了平滑的圆弧过渡，没有尖锐的连接棱角，既可以降低连接处的应力集中，避免长期使用后把手从杯身断裂，也能减少清洁时的卫生死角，不容易在连接缝隙残留污渍。把手的内孔尺寸经过适配，能满足成年人四指穿入握持的空间需求，同时把手外侧与杯身外壁的距离控制在合理范围，握持时手背不会贴到杯身，在盛装高温饮品时能减少烫手的概率。

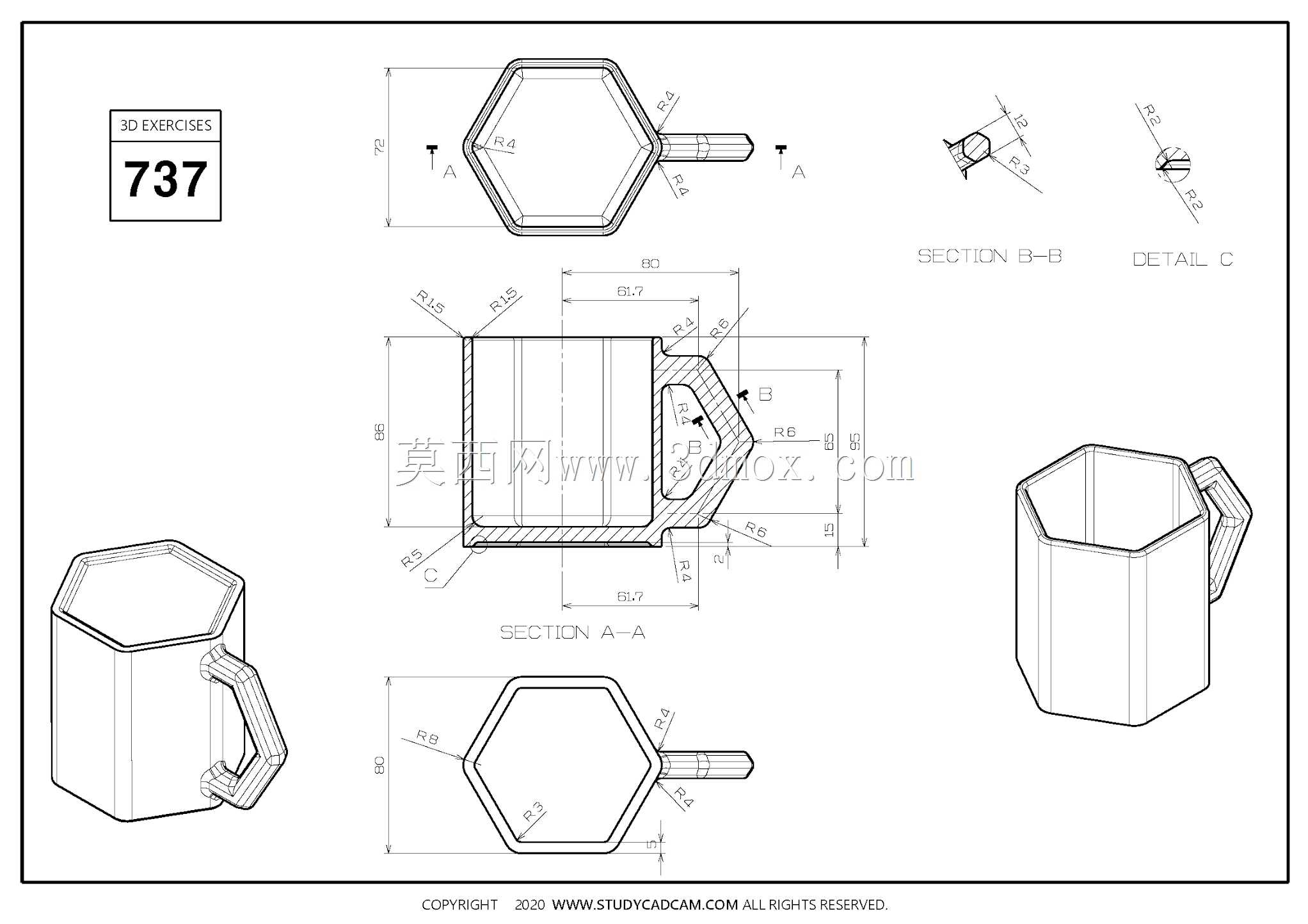

　　从建模逻辑来看，这款杯体的设计非常适合作为三维CAD基础练习案例，整体结构没有复杂的曲面特征，主要通过拉伸、倒圆角、抽壳这些基础特征命令就能完成，建模过程中可以重点练习抽壳命令的壁厚控制、多实体组合的布尔运算、过渡圆角的顺序选择这些基础技能。正六边形的杯身截面需要先绘制对称的正多边形草图，约束好各边的等长关系与相邻边的夹角，保证截面的完全对称，避免后续抽壳出现壁厚不均的问题。抽壳时要注意排除杯口的顶面，同时设置合理的脱模斜度，杯身外壁沿着高度方向做微小的拔模角度，方便注塑生产时顺利脱模，不会出现顶白、拉伤的问题。

　　在实际使用场景中，这种六边形马克杯除了日常饮水使用，也可以作为工位上的小型零件收纳容器，用来盛放螺丝、螺母、小型钻头这类零散五金零件，平直的侧壁方便在外侧粘贴标签标注内部盛放的零件规格，相比圆杯更适合在生产车间、维修工位作为临时收纳件使用。杯身的内部转角都做了圆角处理，没有尖锐的内角，不管是作为饮水杯清洗，还是作为零件收纳盒清理铁屑、杂物，都能很方便地擦拭干净，不会在角落残留污垢。整体的尺寸设计适配常规的杯架、车载杯座的安装边界，六边形的外接圆直径和常规圆形马克杯的直径保持一致，不需要额外定制配套的杯架，直接就能适配现有多数的杯具放置空间，杯身的高度也控制在常规饮水机接水区域的高度范围内，接水时不会出现杯身过高顶到饮水机出水嘴的问题。
