皮带轮张紧器轴结构设计练习模型

　　在带传动系统的运维与设计场景中，张紧器轴是保障传动带张紧力稳定、避免打滑跳齿的核心承载零件，这类轴件常见于纺织机械、输送设备、小型动力机组的带传动模组中，直接决定了带传动的传动效率与运行寿命。做这类轴件的建模练习，不能只盯着外形轮廓做拉伸旋转，得先从实际工况的受力边界倒推结构逻辑。首先要明确，张紧器轴并非单纯的回转支撑件，中段的大直径轴肩是用来定位张紧轮轮毂的，安装时张紧轮通过轴承套在该轴段上，轴肩的端面要承受张紧轮施加的轴向窜动力，因此该轴段的直径公差、端面垂直度都要匹配轴承内圈的配合要求，一般选过渡配合即可，过盈量太大会导致轴承装配时内圈胀大，游隙过小引发运转发热，间隙过大则会出现跑圈问题，加剧轴面磨损。

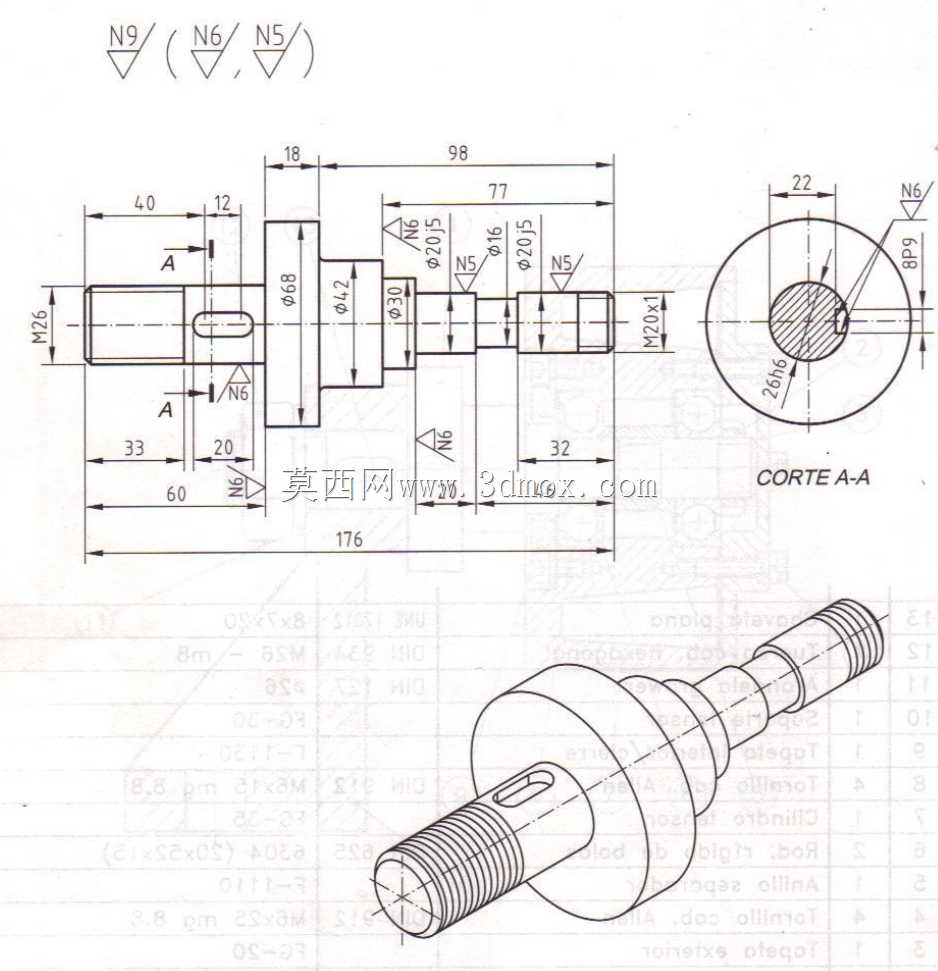

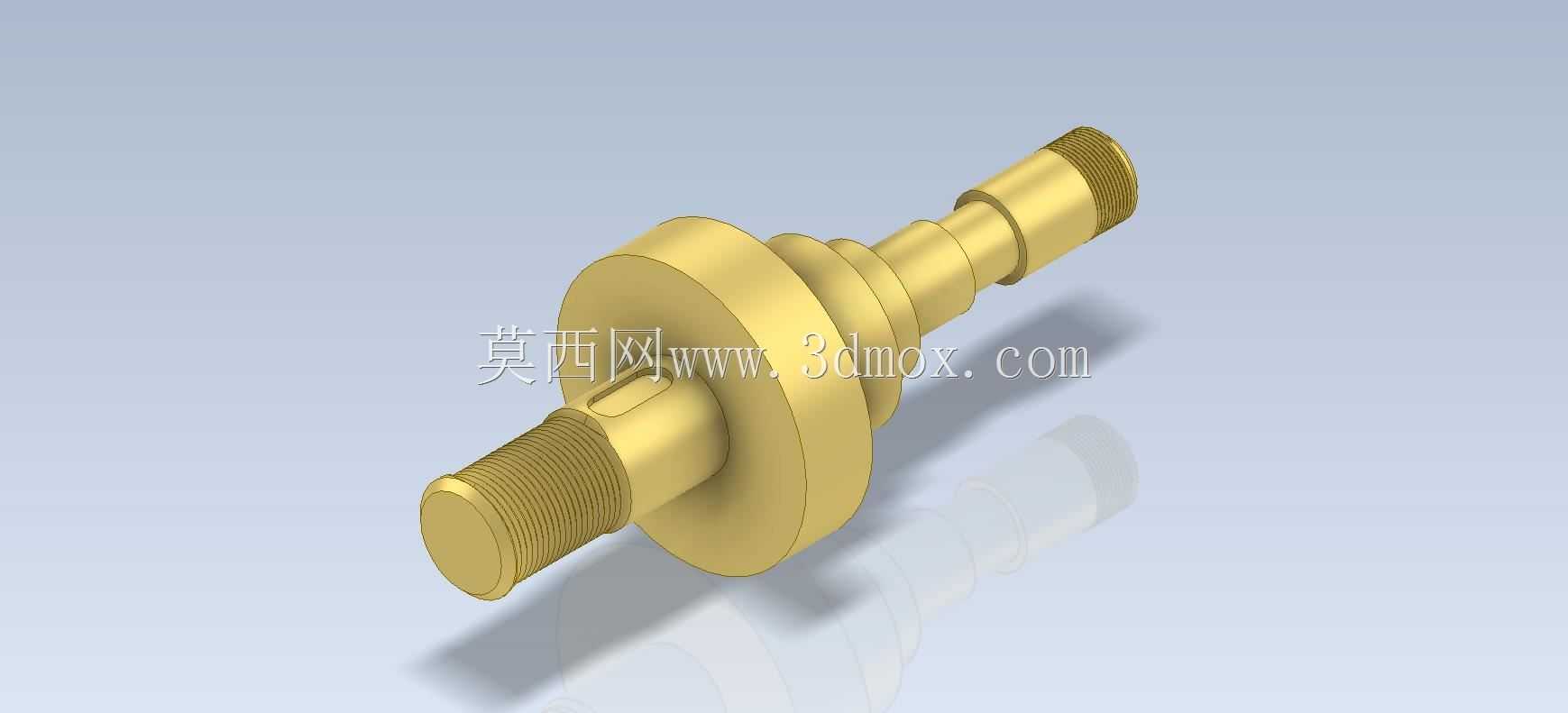

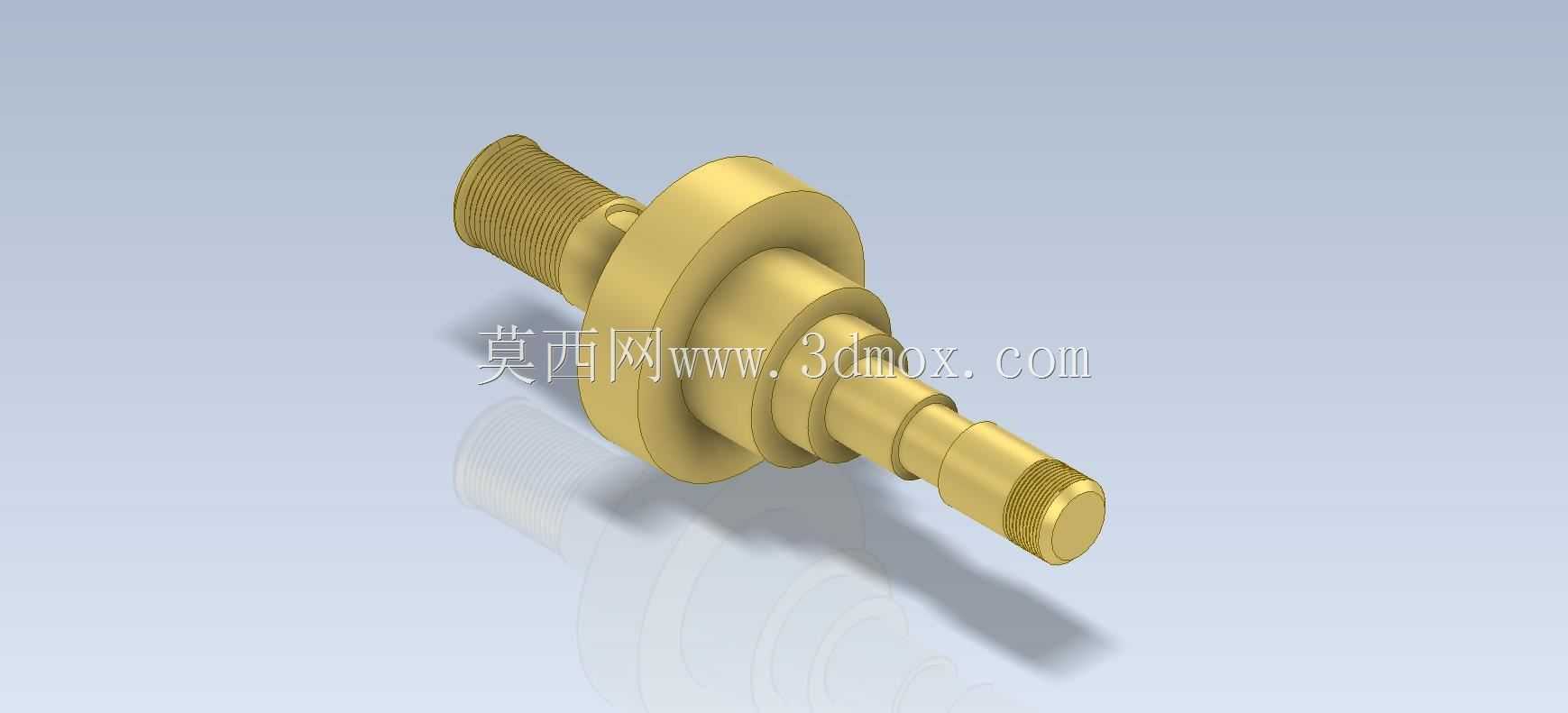

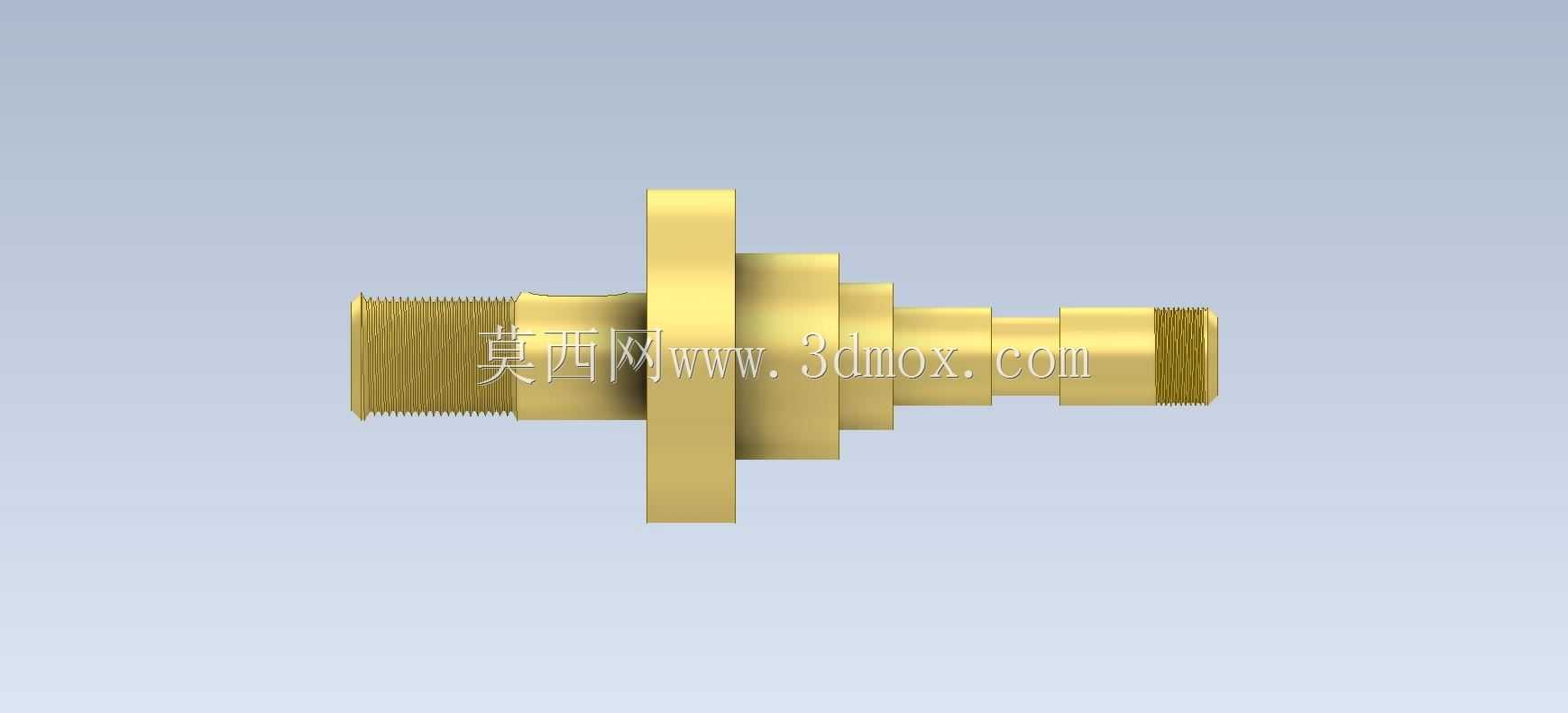

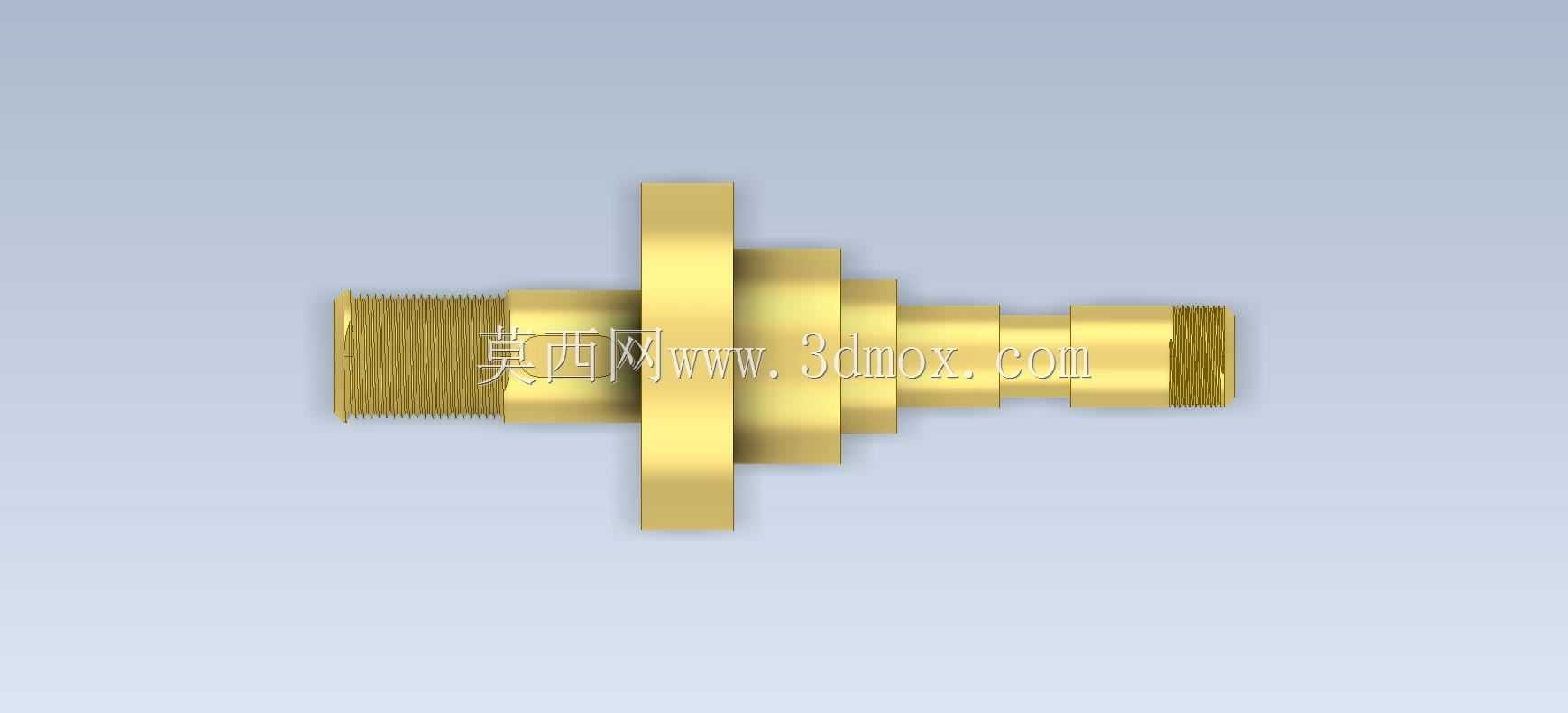

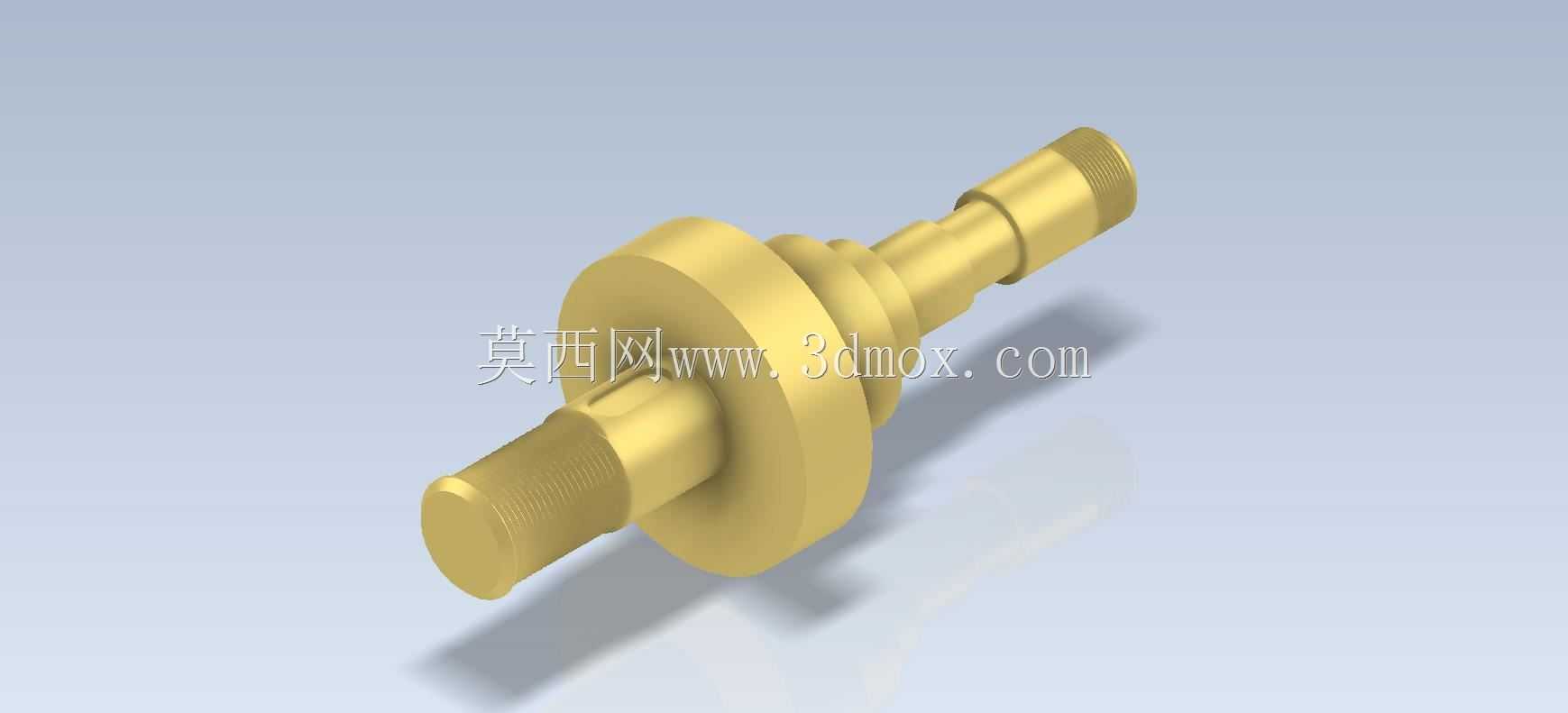

　　从结构上看，轴的两端分别设置了不同直径的阶梯段，其中一端的细轴段带外螺纹，是用来安装锁紧螺母的，装配时螺母压合轴承内圈端面，配合另一端的轴肩实现张紧轮的轴向固定，螺纹段的长度要预留足够的锁紧行程，同时要控制螺纹收尾的退刀槽尺寸，避免应力集中在螺纹根部——毕竟张紧轴工作时长期承受带拉力带来的交变弯曲应力，应力集中点很容易萌生疲劳裂纹。另一端的轴段是安装固定端，用来插入张紧摆臂的安装孔内，该轴段的表面粗糙度要控制在合理范围，既要保证装配时能顺利压入摆臂孔，又要保证足够的连接刚度，避免轴在摆臂内出现转动松脱。

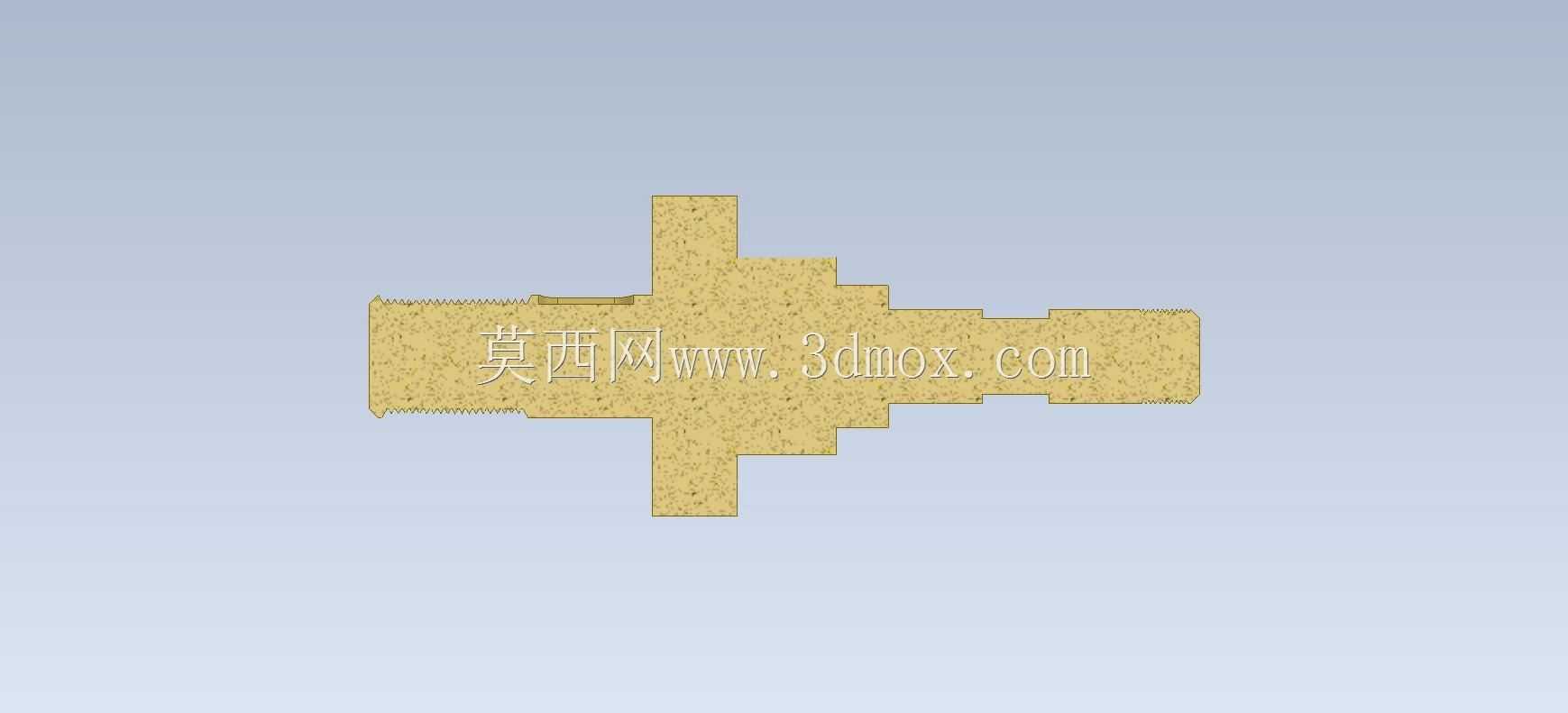

　　建模过程中要注意各轴段的过渡圆角设计，所有直径变化的台阶位置都不能做直角过渡，要根据相邻轴段的直径差设置匹配的圆角半径，尤其是承载最大的中间轴肩位置，圆角半径不能小于轴径的5%，否则应力集中系数会大幅提升，直接缩短零件的疲劳寿命。轴上的滚花段设计在靠近外螺纹的一侧轴面，这个结构是方便装配时用工具夹持轴身，避免拧锁紧螺母时轴跟转，滚花的纹路选直纹即可，网纹滚花虽然夹持摩擦力更大，但加工成本更高，对于这类手动装配的辅助结构来说直纹完全满足使用需求。

　　从安装边界来看，整个轴的总长度要匹配张紧摆臂的安装间距，中间装轴承的轴段长度要比张紧轮轮毂的宽度小0.2-0.5mm，给轴承的轴向游隙预留空间，避免装配后轴承被夹死。两端的轴段同轴度要控制在0.02mm以内，否则张紧轮装上去后会出现偏摆，导致皮带运行时跑偏，加剧皮带边缘的磨损。另外要注意，轴上所有需要配合的轴段都要做尺寸公差标注，自由尺寸的轴段可以按IT12级公差控制，不需要过高的加工精度，避免不必要的加工成本提升。

　　做这类基础轴类零件的建模练习，核心是跳出“画形状”的误区，要把每个结构对应的装配需求、受力工况、加工工艺都考虑进去，比如退刀槽的宽度要匹配常用车刀的切削宽度，圆角半径要符合常规加工的工艺范围，螺纹的公称尺寸要选标准系列，不要自定义非标准的螺纹规格，否则后续采购紧固件、加工零件都会遇到麻烦。很多新手做轴类建模时容易忽略这些细节，建出来的模型看着外形对，实际拿去生产根本装不上，或者用不了多久就断，本质就是没有结合实际工况去推敲每个结构的存在意义。张紧轴虽然是小型零件，但它的设计逻辑覆盖了轴类零件设计的核心要点：阶梯轴的直径变化规律、轴向定位方式、应力集中规避、配合公差选择、加工工艺性考量，把这个零件的设计逻辑摸透，再做其他复杂轴类比如减速器输出轴、电机主轴的时候，就能快速梳理清楚结构思路，不会出现原则性的设计错误。在实际设备维护中，张紧轴属于易损件吗？其实正常工况下只要设计合理、润滑到位，张紧轴的寿命很长，出问题大多是因为轴肩圆角太小导致疲劳断裂，或者配合间隙选得不对导致轴面磨损，这些问题其实在设计建模阶段就可以通过合理的结构设置规避，这也是做这类基础练习的意义所在——把基础零件的设计逻辑刻进思维里，后续做复杂结构时才能少犯低级错误。
