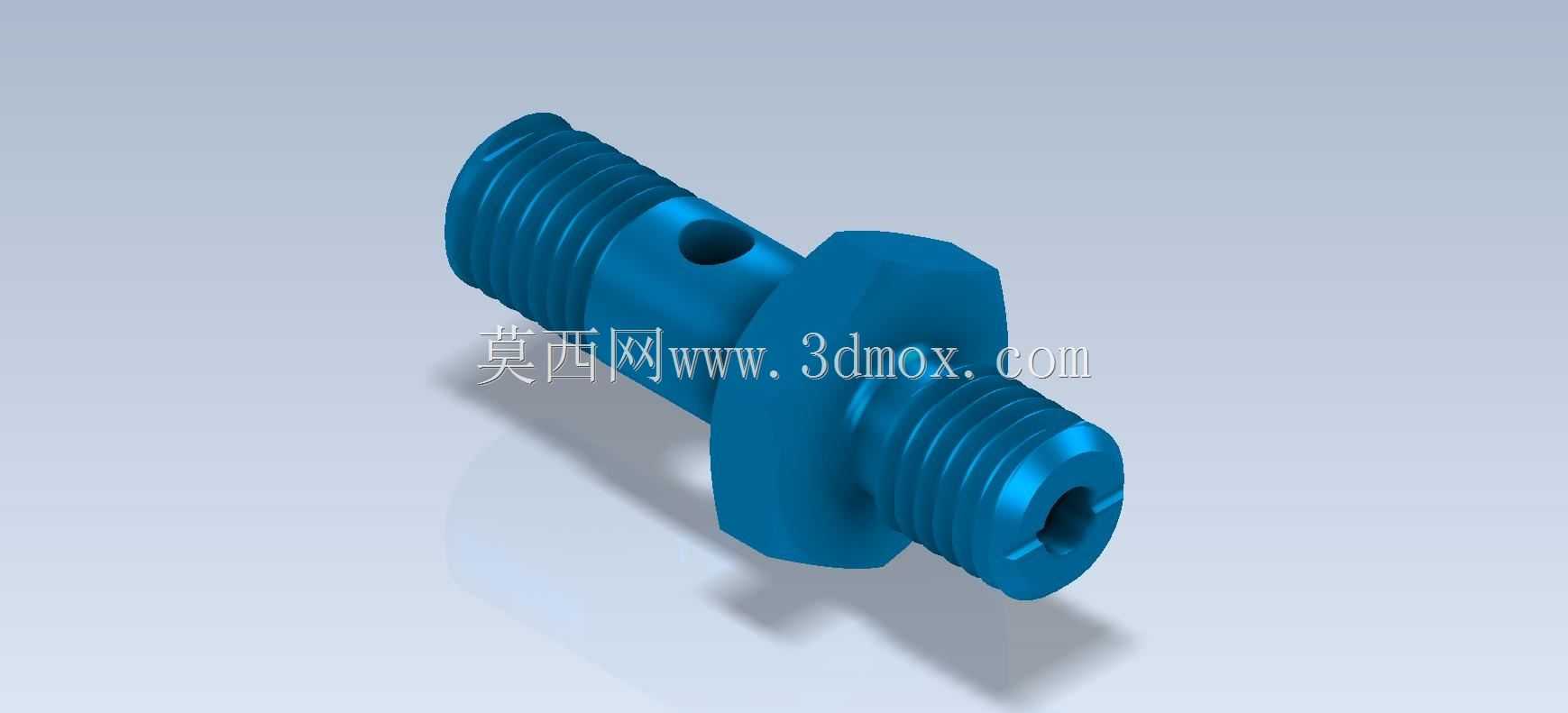

带侧孔六角中空外螺纹连接接头

　　这类带侧孔的六角中空外螺纹接头，在流体输送回路里属于很常见的小型连接件，日常在小型液压站的控制油路、气动系统的分支气路、甚至是部分实验设备的冷却介质回路里都能见到它的身影。不同于普通的实心螺栓或者直通接头，它的核心作用是在实现两个部件螺纹紧固连接的同时，完成轴向通路与径向通路的介质导通，相当于把紧固功能和流体分流功能整合在了单个零件上，能大幅减少管路系统里的接头数量，压缩整体安装空间。

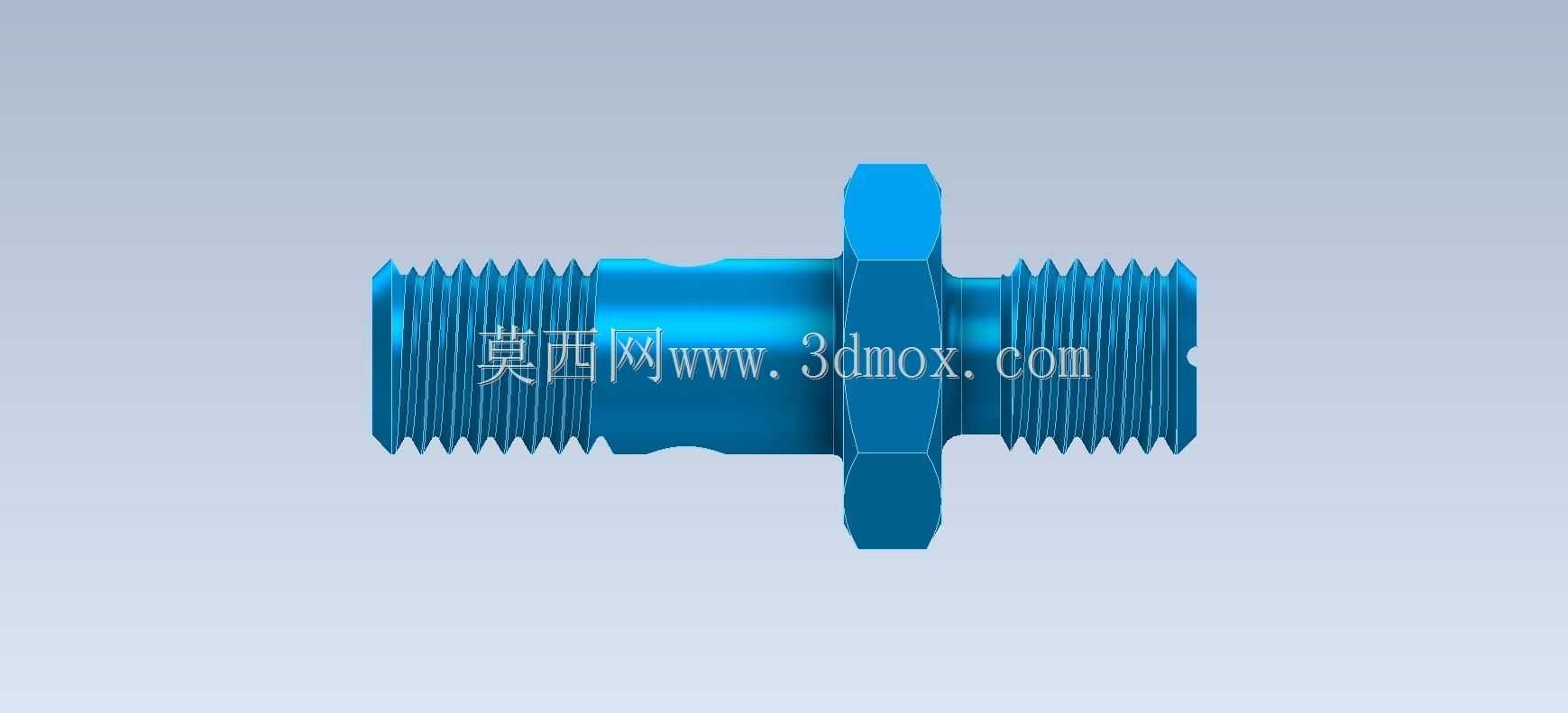

　　从结构设计逻辑来看，中间的六角凸台是整个零件的受力基准，不管是装配时用扳手拧动施加扭矩，还是安装完成后承受两侧螺纹的预紧力，六角部位的厚度和对边尺寸都经过了匹配计算——既要保证扳手卡持时有足够的接触面积不打滑，也要避免六角尺寸过大导致周边安装空间不足，同时六角的两个端面分别作为两侧螺纹装配的定位面，安装时贴合对应的安装基准面，能保证螺纹拧入深度的一致性，避免出现拧入过深顶坏内部密封、或者拧入过浅导致连接松动泄漏的问题。

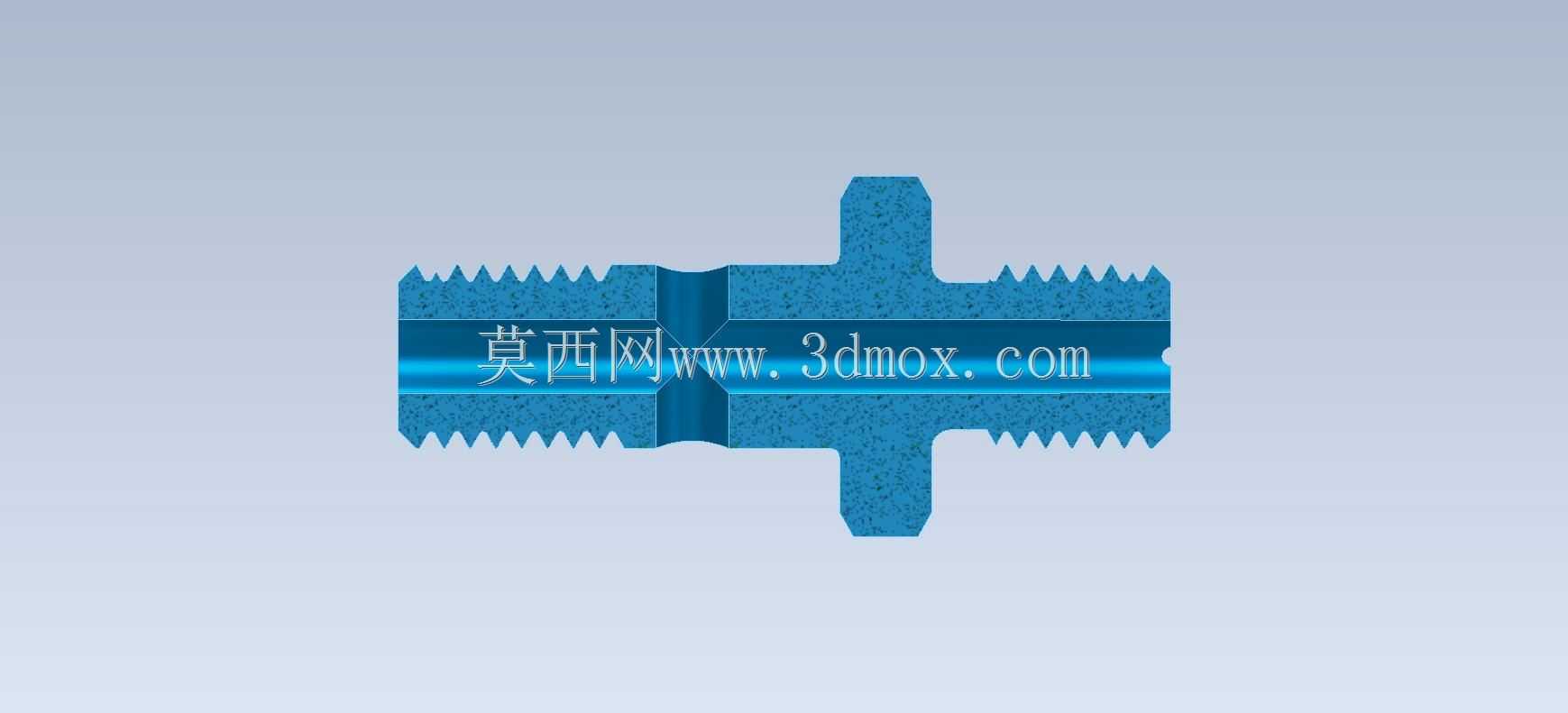

　　零件两端的外螺纹规格通常根据适配的管路接口确定，螺纹的精度等级一般选中等公差，既能保证装配时的顺畅度，也能配合螺纹密封胶或者密封圈实现足够的密封压力，不会在额定工作压力下出现介质渗漏。轴向的中心通孔是介质的主流道，孔径大小根据设计的额定流量计算，要保证介质通过时的流速在合理区间，避免孔径过小导致流阻过大、压力损失超标，也不会因为孔径过大削弱零件整体的结构强度，导致在承压或者受侧向力时出现断裂。

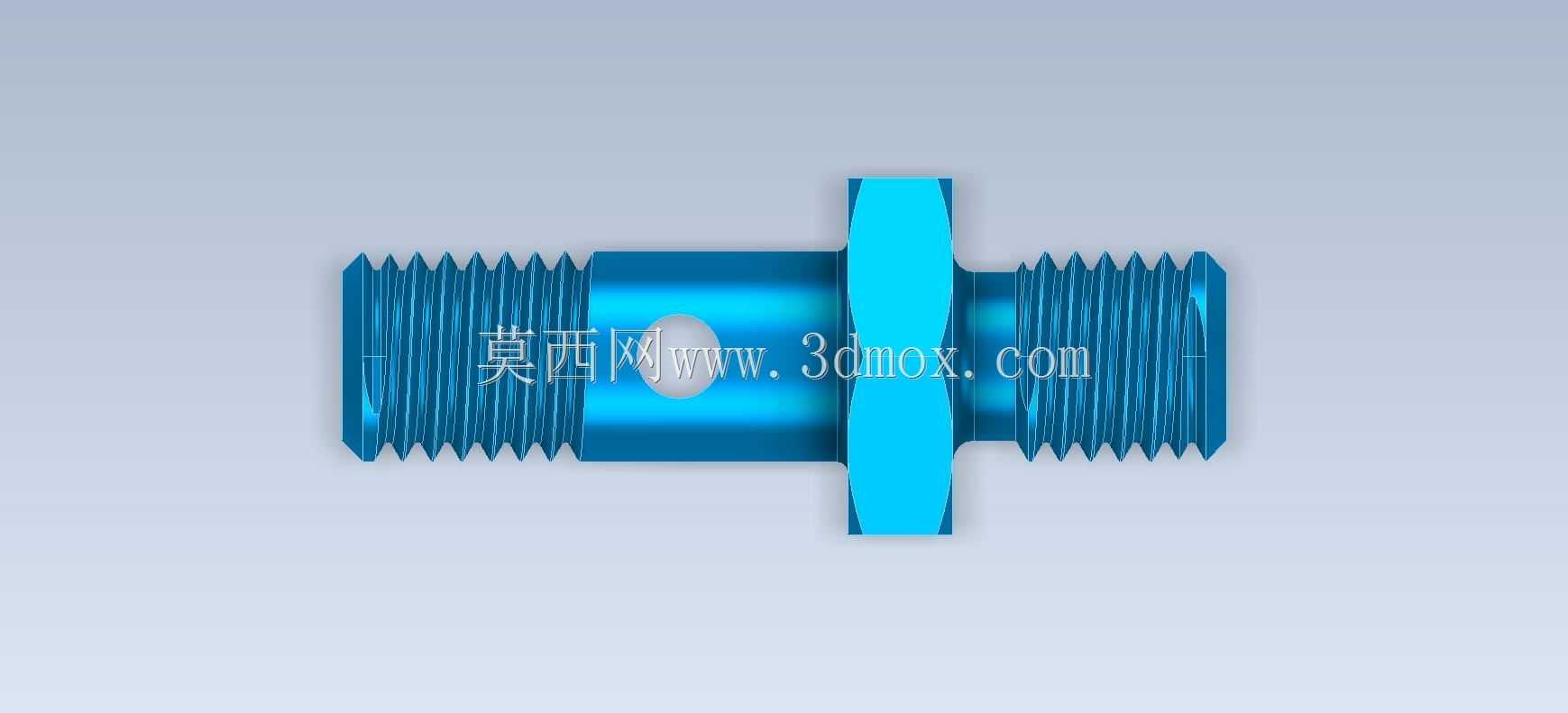

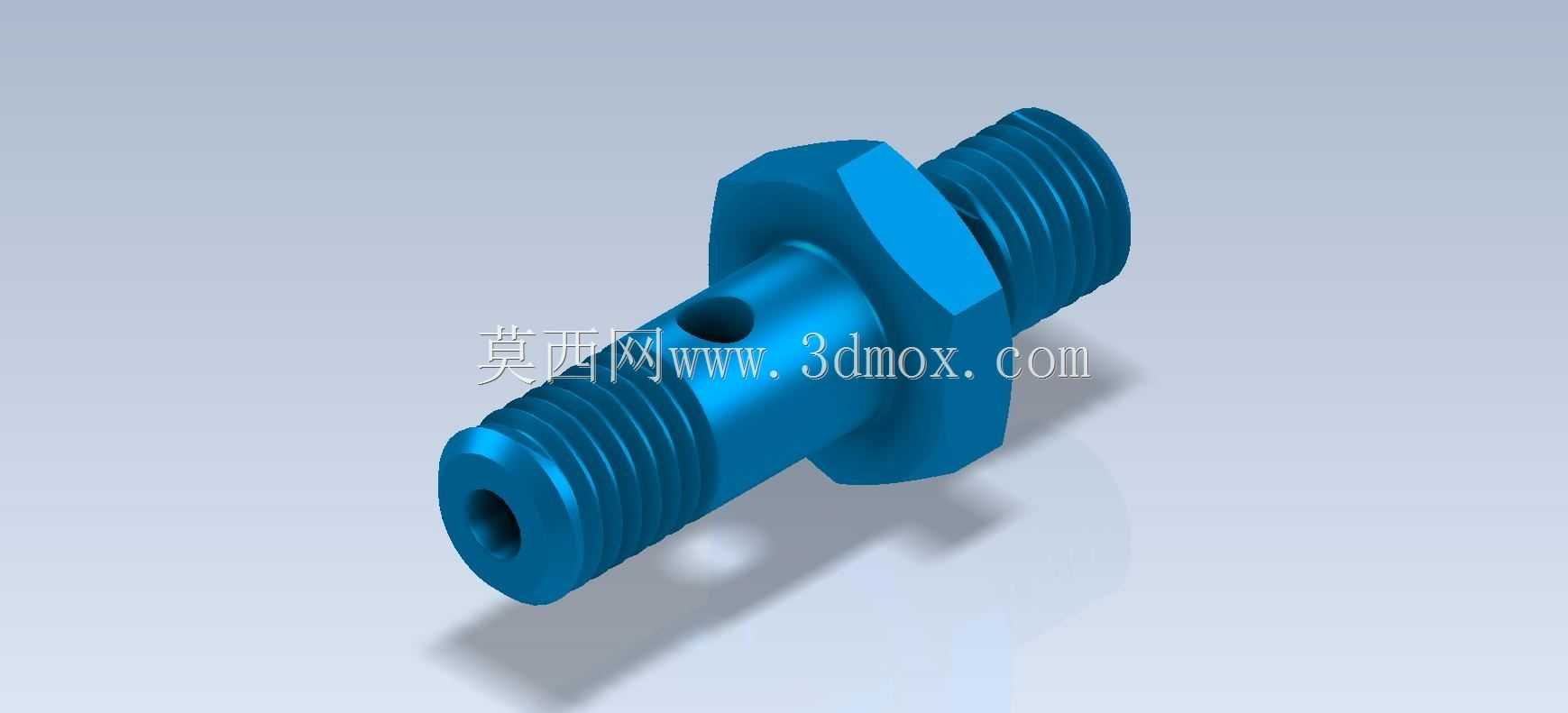

　　六角台侧面的径向小孔是这个零件的特征结构，这个孔和轴向中心孔垂直贯通，作用是引出一路分支介质，比如在润滑系统里，主通路走主润滑管路的润滑油，侧孔可以接细油管给附近的轴承、滑块等运动部件提供微量润滑；在气压检测回路里，侧孔可以安装压力传感器，实时监测主通路的气压变化。设计这个侧孔的时候，孔口位置特意做了倒角处理，一方面是去除机加工产生的毛刺，避免毛刺脱落进入介质通路造成下游阀件、喷嘴堵塞，另一方面也能在对接分支油管或者传感器的时候，方便导向插入，不会刮伤密封件。

　　从安装边界来看，这类接头的整体长度要匹配安装位的壁厚，两端螺纹的有效长度要保证拧入对应基体后有足够的啮合牙数，一般要求至少有3到5个完整牙型啮合，才能承受额定的工作压力和管路振动带来的交变载荷。安装时扳手的卡持空间只需要预留出六角对边尺寸加上扳手的厚度余量即可，不需要额外的大空间操作，很适合用在阀岛、集成油路块这类安装空间紧凑的部位。零件的材质一般根据输送介质选，普通气动回路用镀锌碳钢就能满足防锈和强度要求，液压油回路常用45号钢调质处理，有腐蚀性介质的场景则会换用不锈钢材质，表面处理也会根据使用环境做发黑、镀锌或者钝化，提升长期使用的抗腐蚀能力。

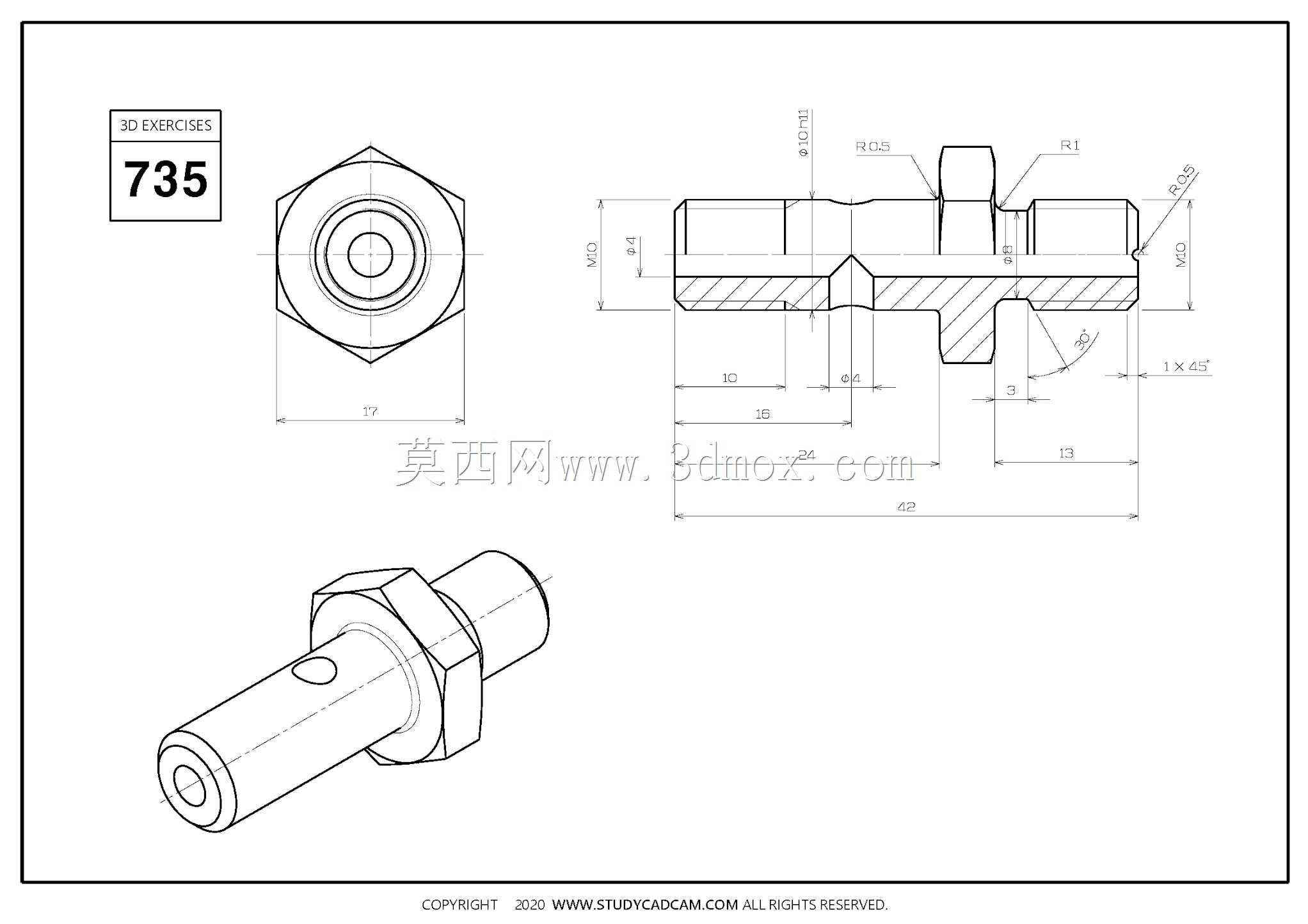

　　建模的时候要注意几个工艺细节：螺纹收尾处的退刀槽尺寸要符合机加工规范，不能让螺纹直接收尾在六角端面上，否则车削螺纹时容易在根部产生应力集中，受力后断裂；侧孔和主孔的相贯线处要做自然的过渡，不要留尖锐的棱角，避免热处理或者受力时在相贯位置产生裂纹；所有的棱边都要做微小的倒角去毛刺，这是机加工零件的基本要求，既避免装配时划伤操作人员，也能减少应力集中点，提升零件的疲劳强度。这类零件虽然结构不算复杂，但每一处尺寸都和实际装配、使用性能直接相关，设计时不能只看外形相似，要结合实际的工况压力、流量、安装空间来核对每一个参数，才能保证装上去之后能稳定工作，不会出现泄漏、断裂、堵塞之类的故障。
