带拱形吊耳的块状安装固定支座

　　这类带拱形吊耳的块状固定支座，在轻工输送线、小型工装夹具台、实验室台架设备上的应用十分普遍，很多时候承担着单侧挂装小型功能组件、同时作为设备局部定位基准的双重作用。日常设备运维里，这类零件往往是容易被忽略但直接影响装配精度的小部件，很多新手建模时容易只关注外形轮廓，忽略安装面的配合公差、吊耳受力方向的结构补强，最后做出来的模型要么装配干涉，要么实际受力时出现应力集中断裂的问题。

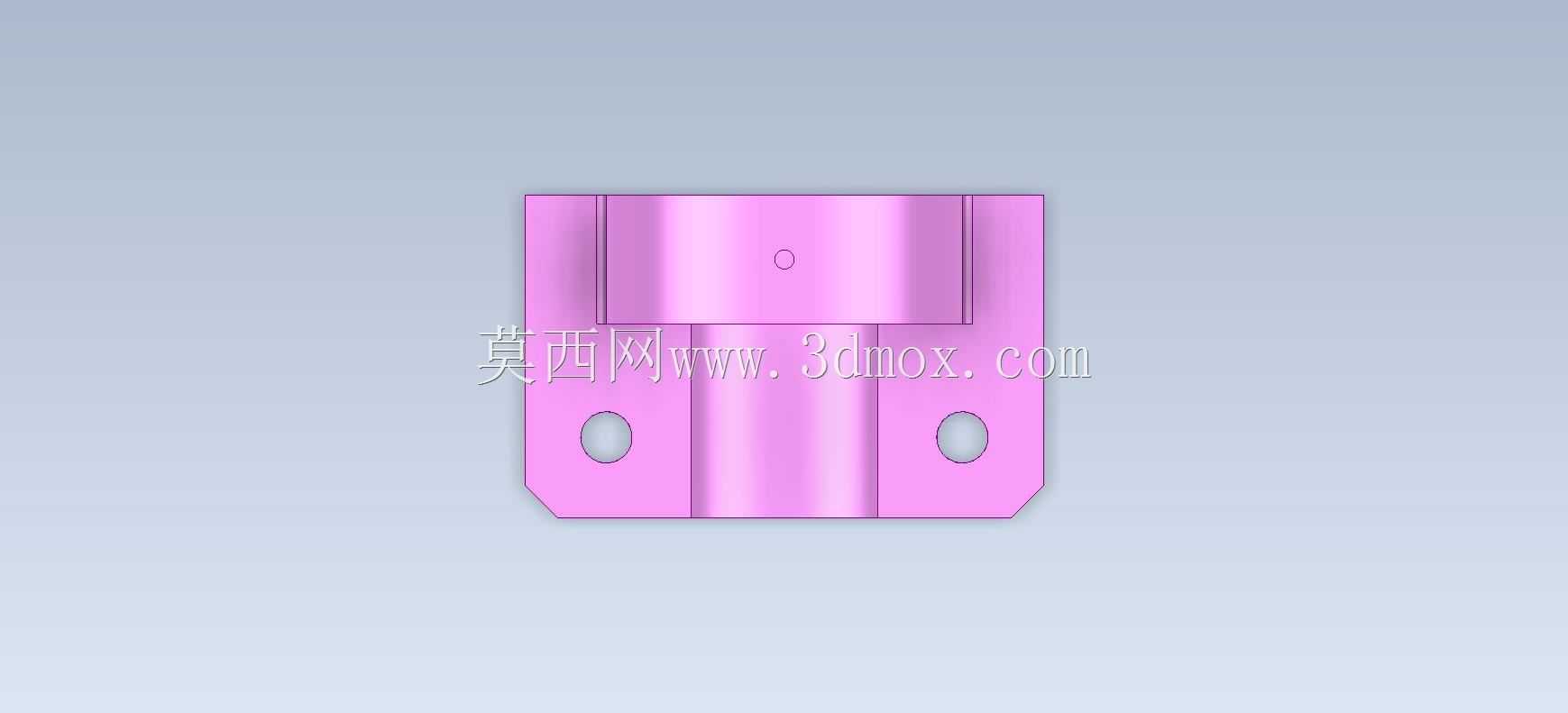

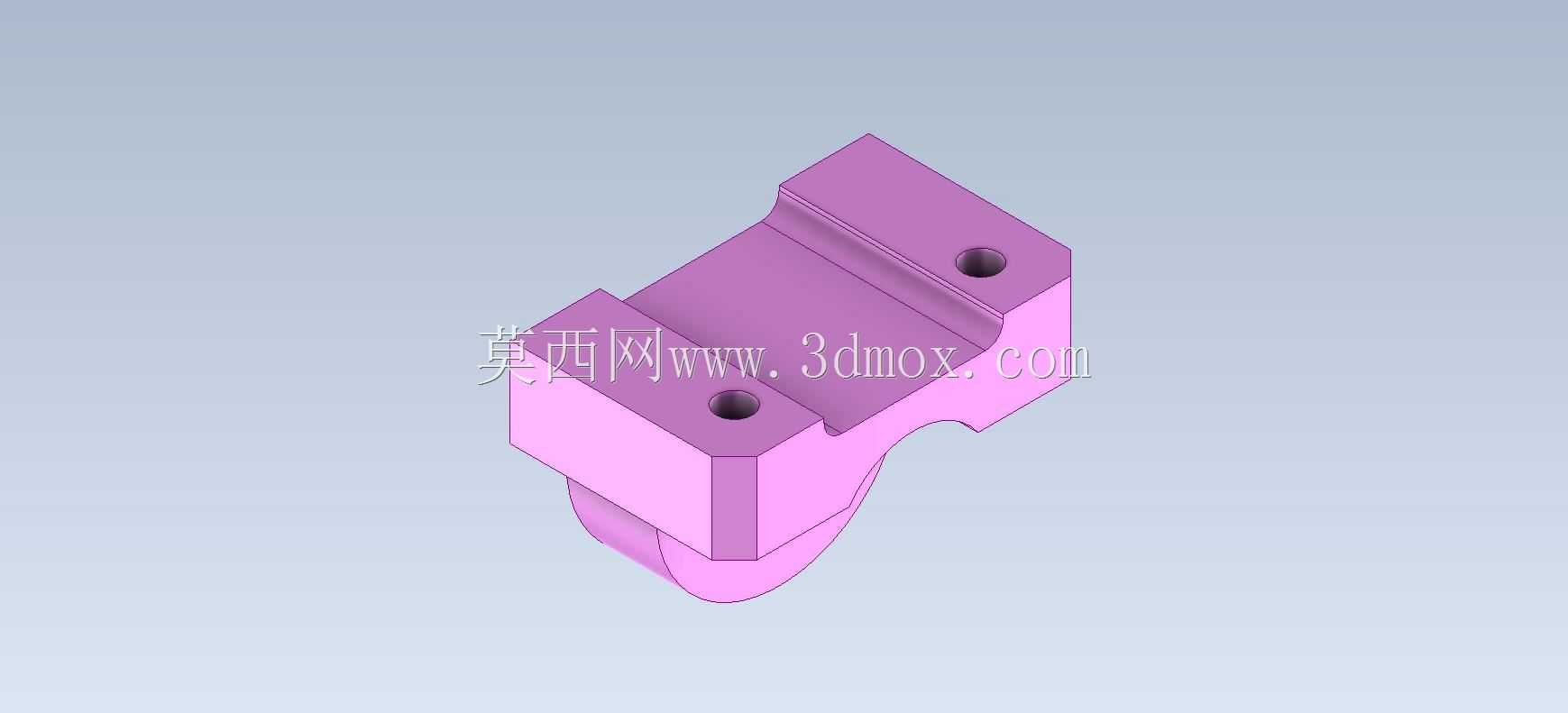

　　从结构功能来看，底部的块状基体是整个零件的安装承载基础，基体底面为完整的平面加工面，需要和安装机架的基准面完全贴合，保证装配后不会出现倾斜偏移；基体上开设的两个沉孔是安装固定位，孔位的中心距需要严格匹配机架上的预装螺纹孔位置，沉孔的深度要保证螺栓拧紧后头部完全埋入零件内部，不会突出表面干涉后续挂载的组件。基体靠近吊耳的一侧做了内凹的圆弧让位结构，这个设计不是单纯的造型修饰，实际装配时这个位置刚好要避让机架上的凸起筋条或者相邻安装的管线接头，避免装配时出现硬干涉，很多初学者建模时容易把这个位置做成直角，实际装配时才发现和相邻零件撞件，只能临时打磨修改，既影响装配效率也破坏零件的外观一致性。

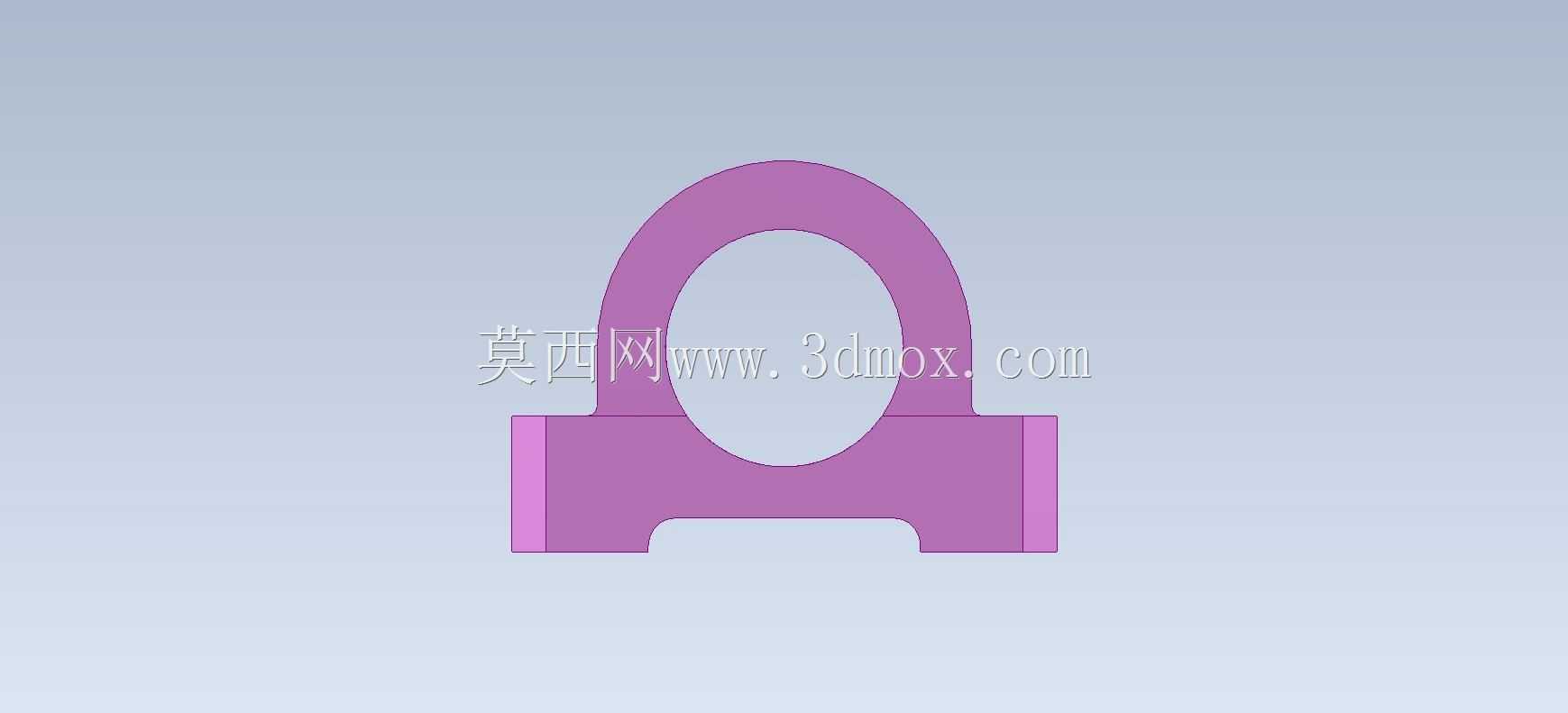

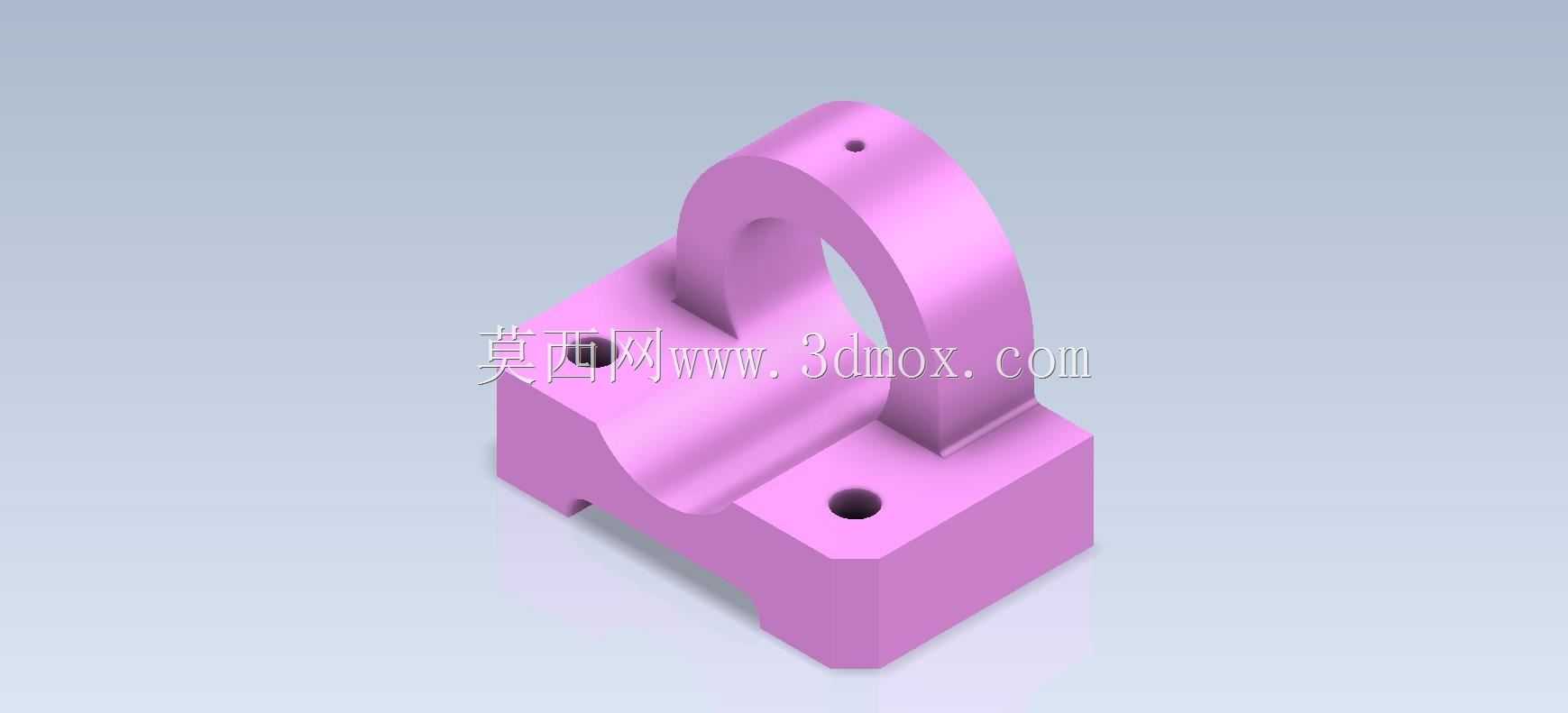

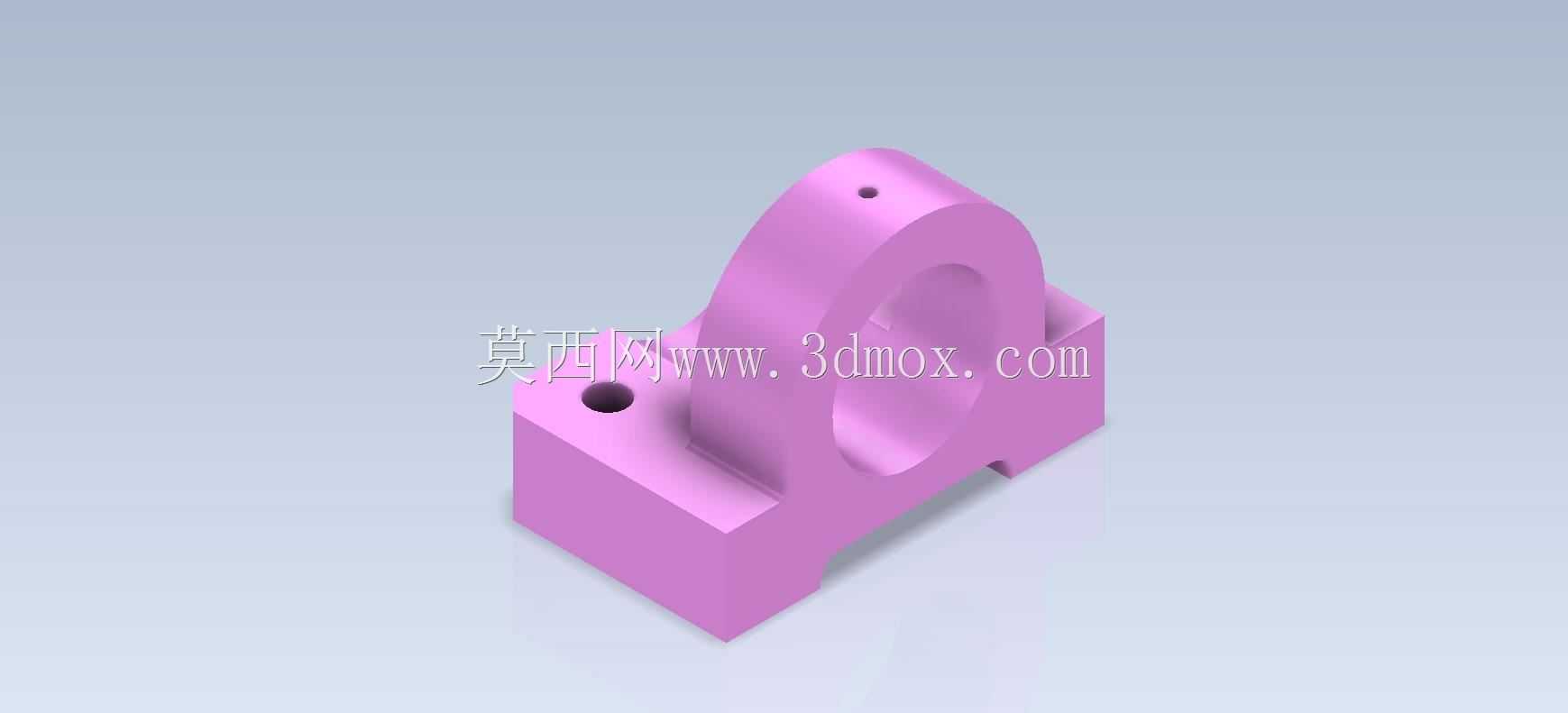

　　上方的拱形吊耳是整个零件的功能核心，吊耳的弧形过渡处做了等半径的圆角补强，避免直角位置出现应力集中，吊耳顶端的小孔是挂装销轴的配合位，这个孔的轴线需要和底部安装面保持严格平行，否则挂装的组件会出现偏斜，运行时产生额外的侧向力矩，加速销轴和孔位的磨损。吊耳和底部基体的连接位置做了加宽的过渡圆角，这个位置是整个零件受力最大的区域，挂装负载时的拉应力、摆动产生的交变应力都会集中在这个连接位置，如果过渡圆角太小或者直接做直角连接，负载稍大就会从根部断裂，实际加工时这个位置的圆角也不能有刀痕缺口，否则会成为应力断裂的起始点。

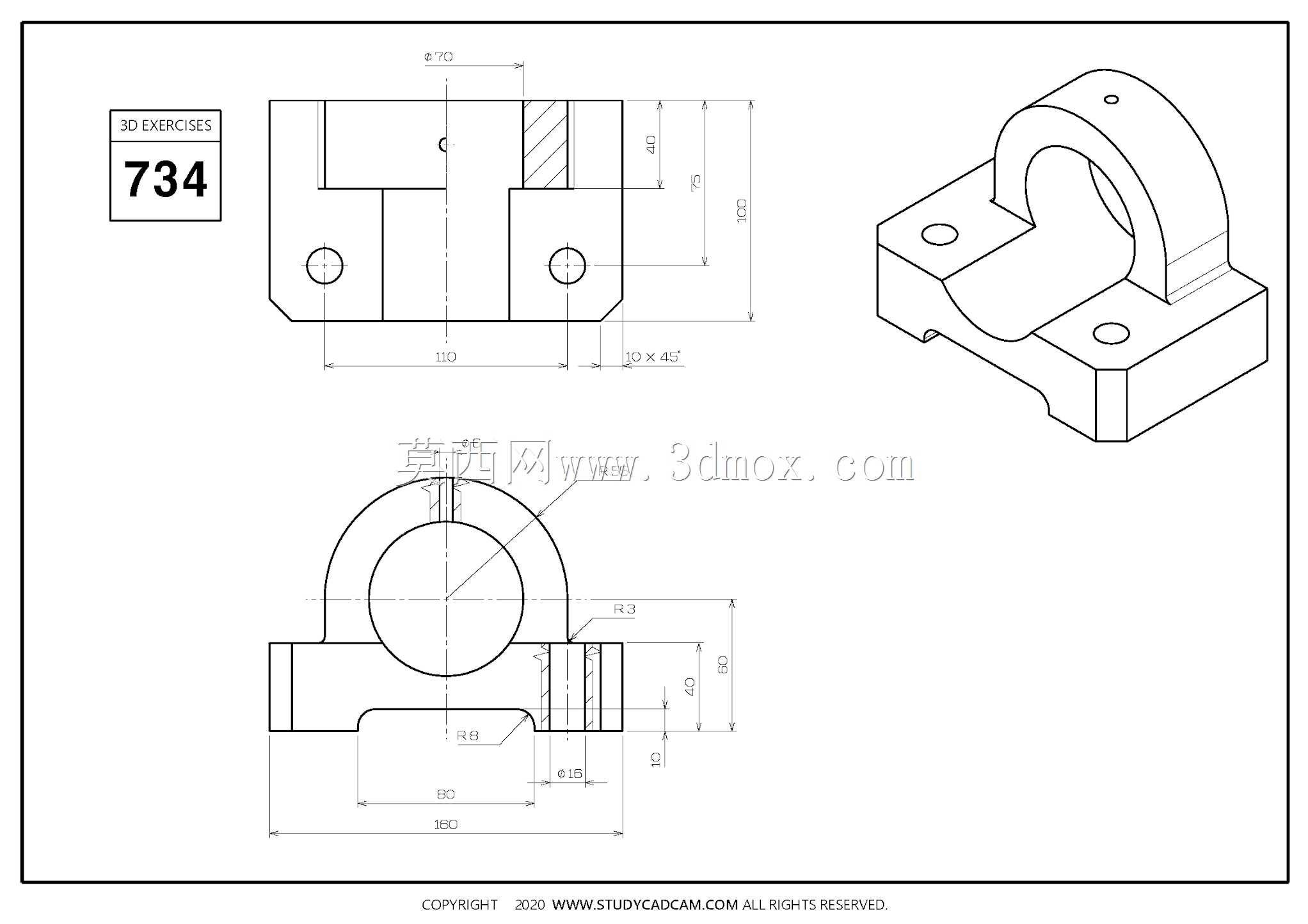

　　建模过程中需要先确定安装边界尺寸：底部基体的长宽尺寸要适配机架的安装空间，不能超出机架的安装面范围，否则螺栓无法正常穿入拧紧；基体的高度要保证吊耳的安装高度满足挂装组件的活动空间需求，避免挂装的零件运行时和底部机架发生碰撞。吊耳的拱形内半径要大于挂装组件连接端的最大摆动半径，保证组件在允许的摆动角度范围内不会和吊耳内壁发生摩擦卡滞。两个安装沉孔的位置要距离基体边缘留有足够的壁厚，避免螺栓拧紧时边缘出现开裂，同时孔位的轴线要和底面垂直，否则螺栓拧紧时会出现别劲，长期受振动容易出现螺栓松动的问题。

　　实际生产中这类零件一般采用45号钢或者铝合金加工，载荷不大的台架场景用铝合金即可满足强度需求，同时能降低整体重量；如果是有冲击负载的工装场景，就需要用45号钢加工后做调质处理，提升整体的强度和抗冲击性能。加工时先铣削底面作为基准面，再以底面为定位基准加工顶面、侧面和各个孔位，吊耳的弧形面可以用数控铣床铣削成型后再做抛光处理，去除加工刀痕，减少应力集中的隐患。装配时要先清理安装面的毛刺和杂物，保证两个贴合面完全接触，再穿入螺栓对角拧紧，避免拧紧顺序不对导致零件出现倾斜，吊耳孔穿入销轴后要加装开口销或者轴用挡圈，防止销轴在设备运行振动时脱出，引发安全事故。日常巡检时要重点检查吊耳和基体连接的圆角位置有没有出现裂纹，安装螺栓有没有松动，发现问题及时停机处理，避免带故障运行引发零件断裂、挂载组件坠落的问题。
