开槽外螺纹连接式机械锁紧接头结构

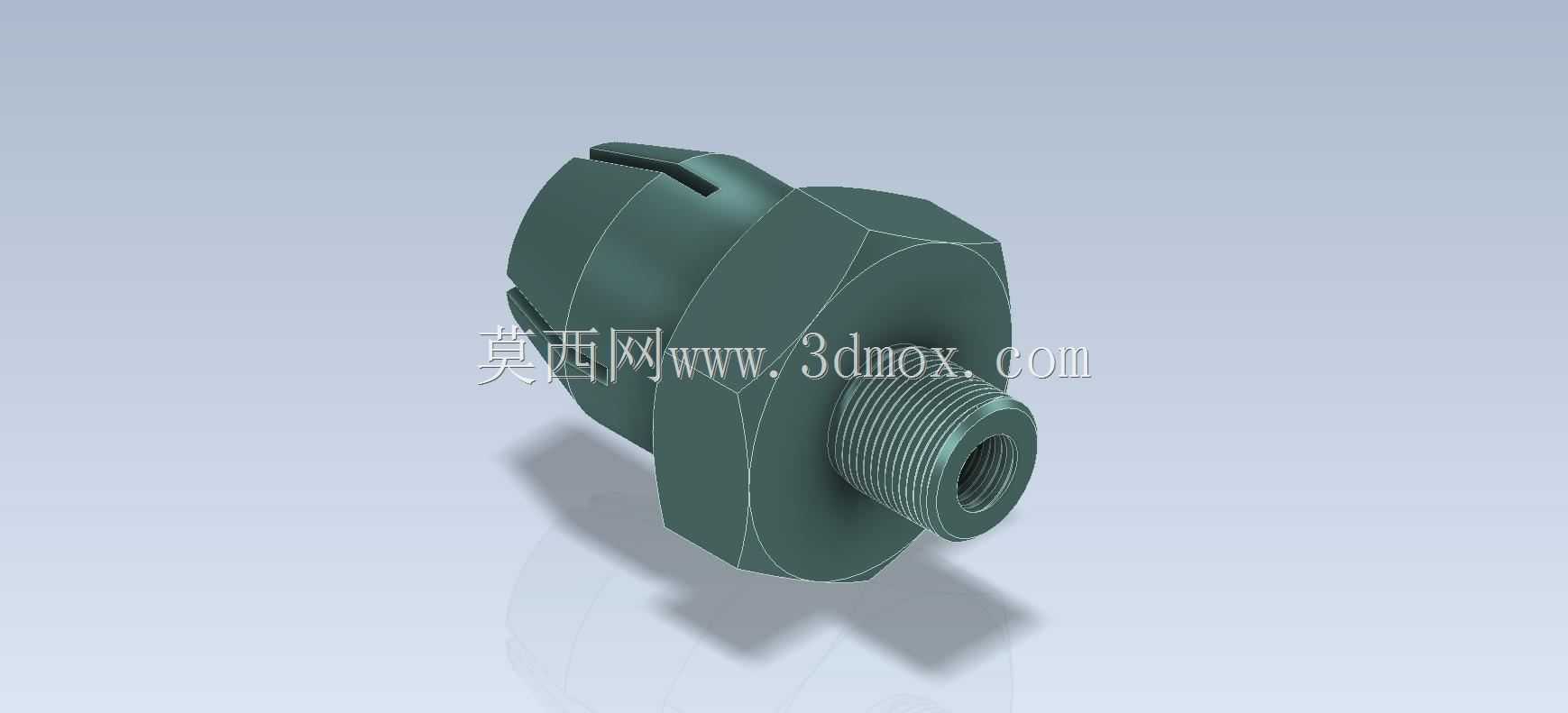

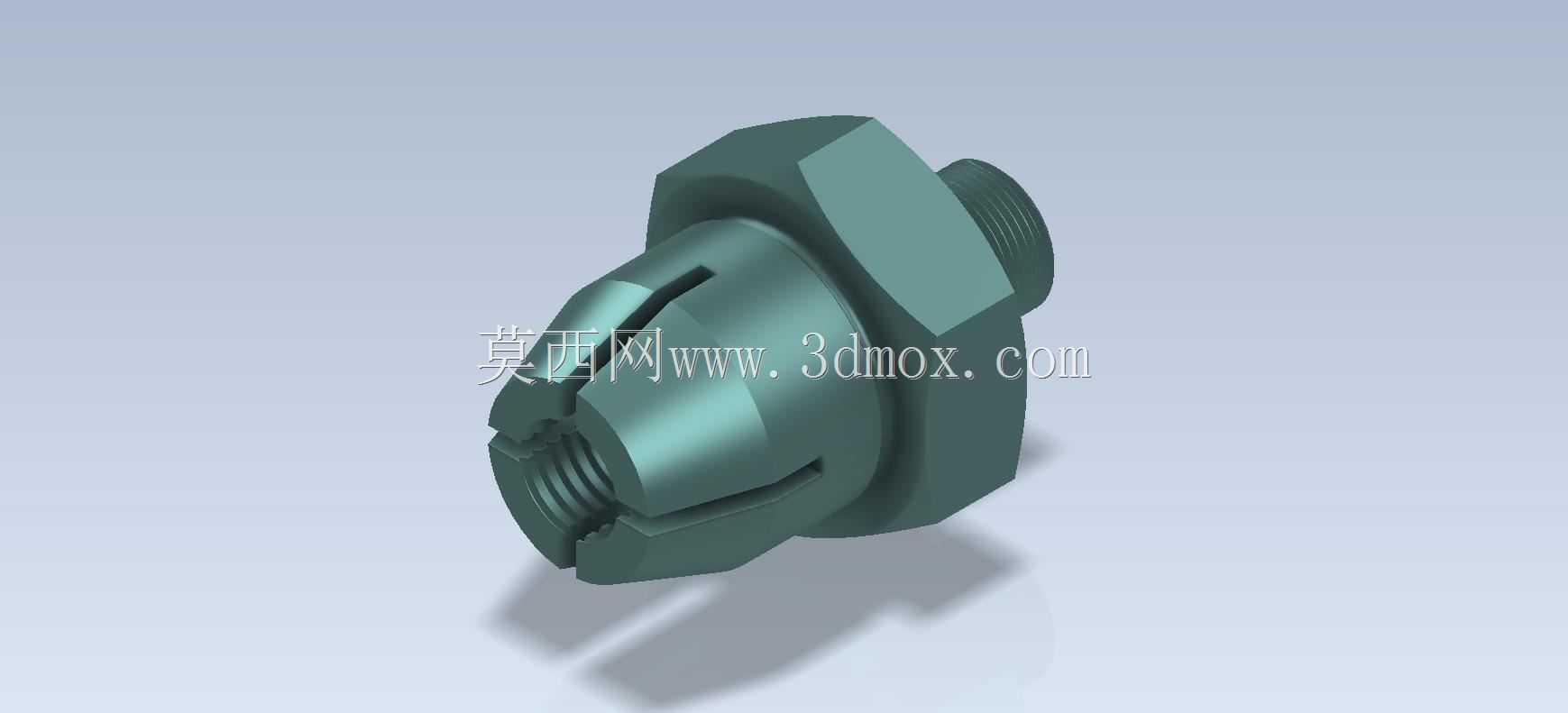

　　这类带开槽结构的外螺纹锁紧接头，在流体输送管路、小型气动执行机构配套、低压润滑系统回路里的应用占比不低，日常做设备改造、小型工装气路搭建的时候经常会碰到类似结构的零件。从实际使用场景来看，这类接头主要承担管路终端的快速对接与锁紧功能，区别于普通的内丝直接接头，它端部的多道开槽结构是核心功能设计点：当对接的公头插入接头内腔时，开槽部位可以在径向产生可控的弹性形变，配合接头内部的限位台阶，既能实现插入时的顺畅导向，又能在对接到位后通过槽口的回弹抱紧对接件外壁，不需要额外加装卡簧或者密封压帽就能实现基础的轴向锁紧，在低压工况下能有效避免管路受拉扯时出现脱开的问题。

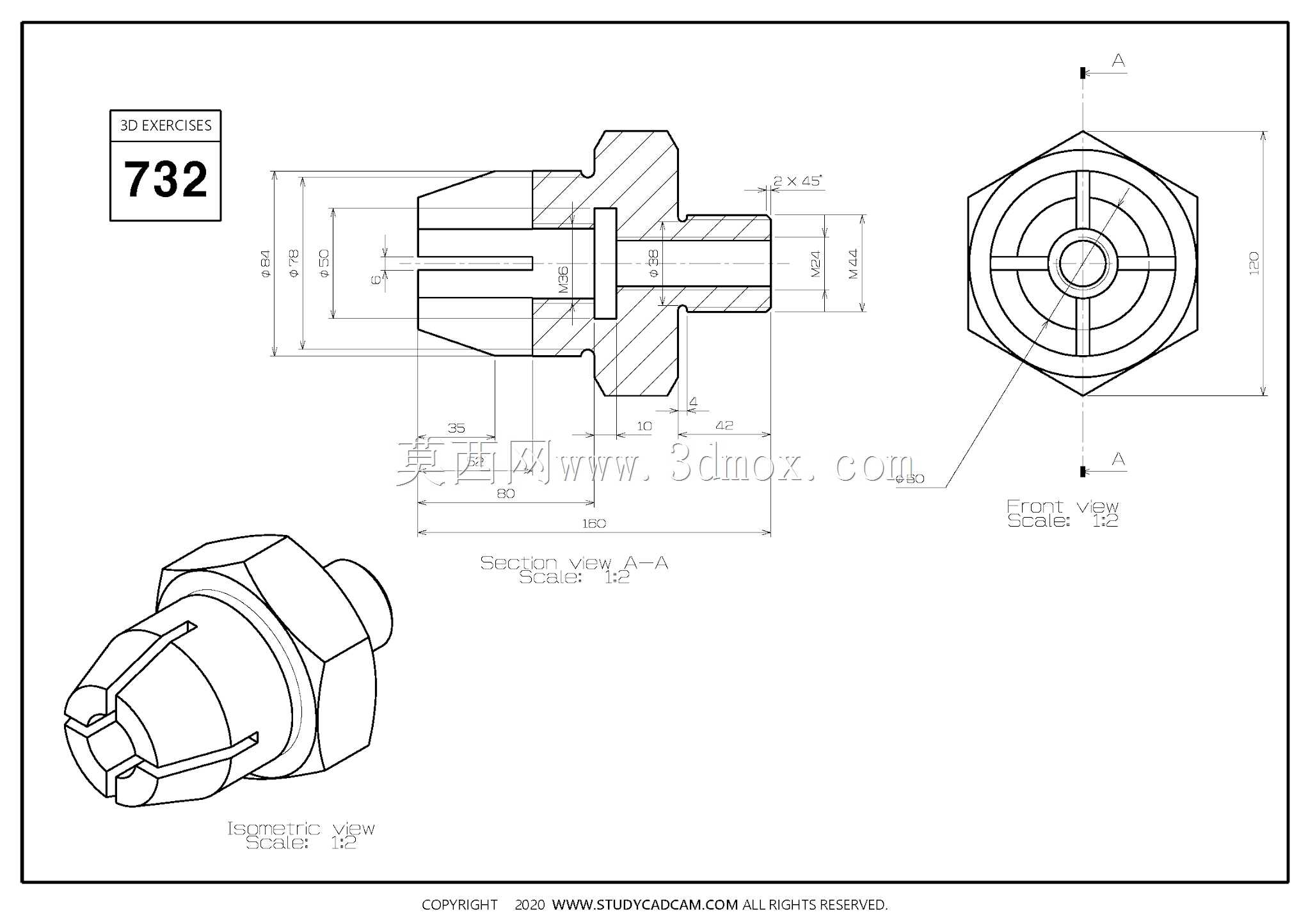

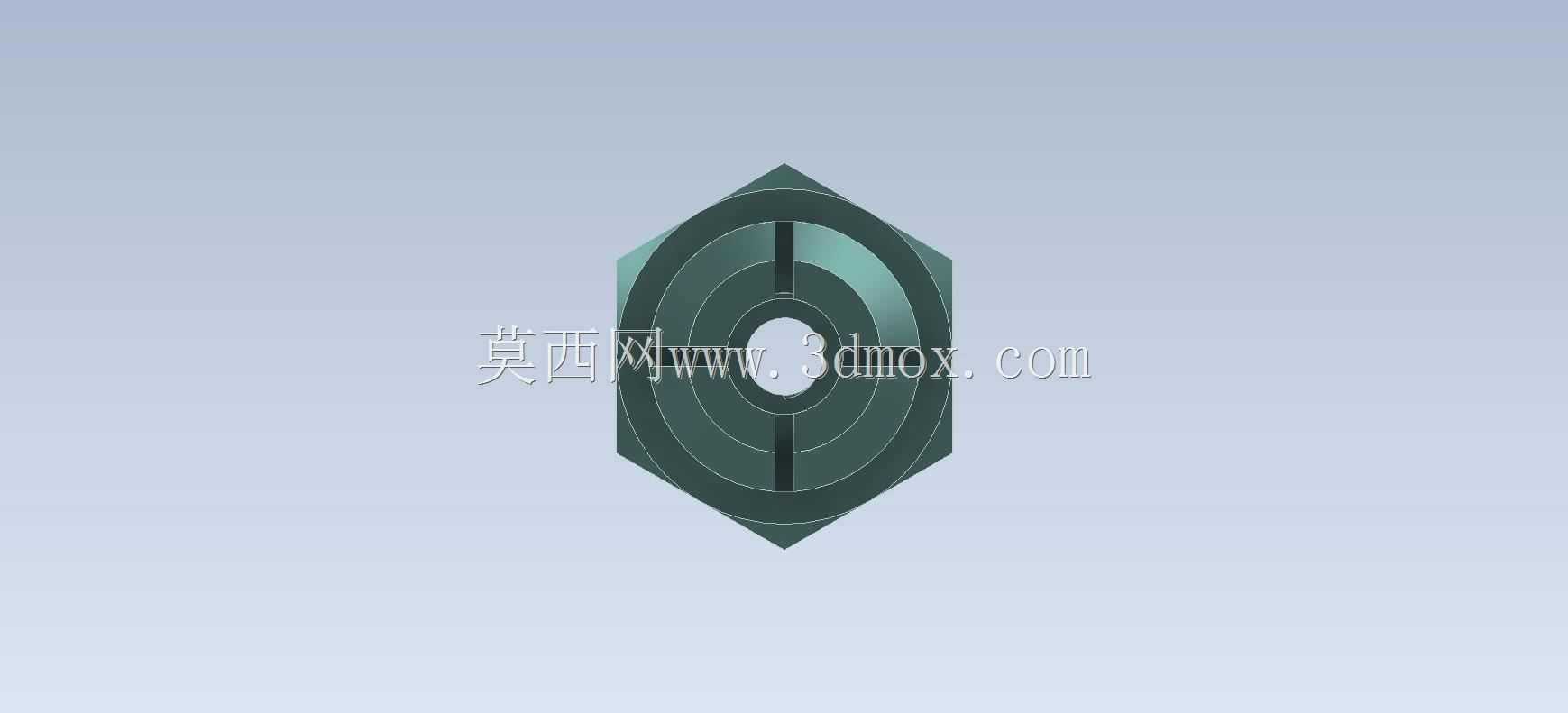

　　从结构设计的思路来看，这个零件的建模过程需要重点把控几个关键尺寸的配合逻辑：首先是外螺纹段的公称直径与螺距，需要匹配常用的管路连接标准，建模时要注意螺纹收尾的退刀槽尺寸，实际加工时这个退刀槽的宽度和深度直接影响螺纹加工的合格率，退刀槽过窄会导致车刀退刀时刮伤螺纹收尾段，过宽则会削弱接头根部的结构强度。其次是端部开槽的数量与槽宽，从模型呈现的结构来看，槽口沿圆周均布，槽的深度需要控制在接头壁厚的三分之二以内，要是开槽过深，接头反复插拔后槽根位置容易出现应力集中导致的开裂，要是开槽过浅，径向形变量不足，就没法实现有效的抱紧锁紧效果，实际设计时通常会根据对接管路的外径公差，预留0.1-0.2mm的过盈抱紧量，兼顾插拔手感与锁紧可靠性。

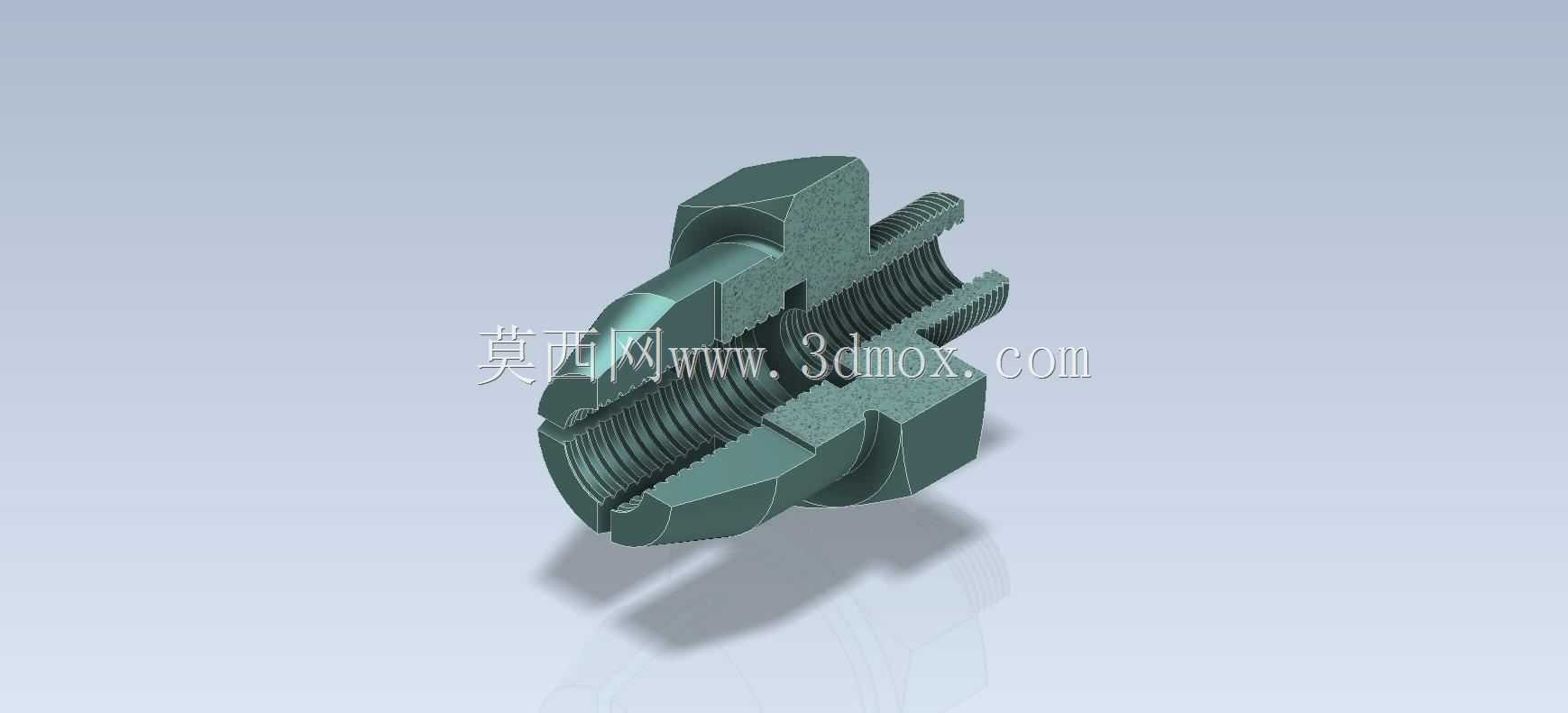

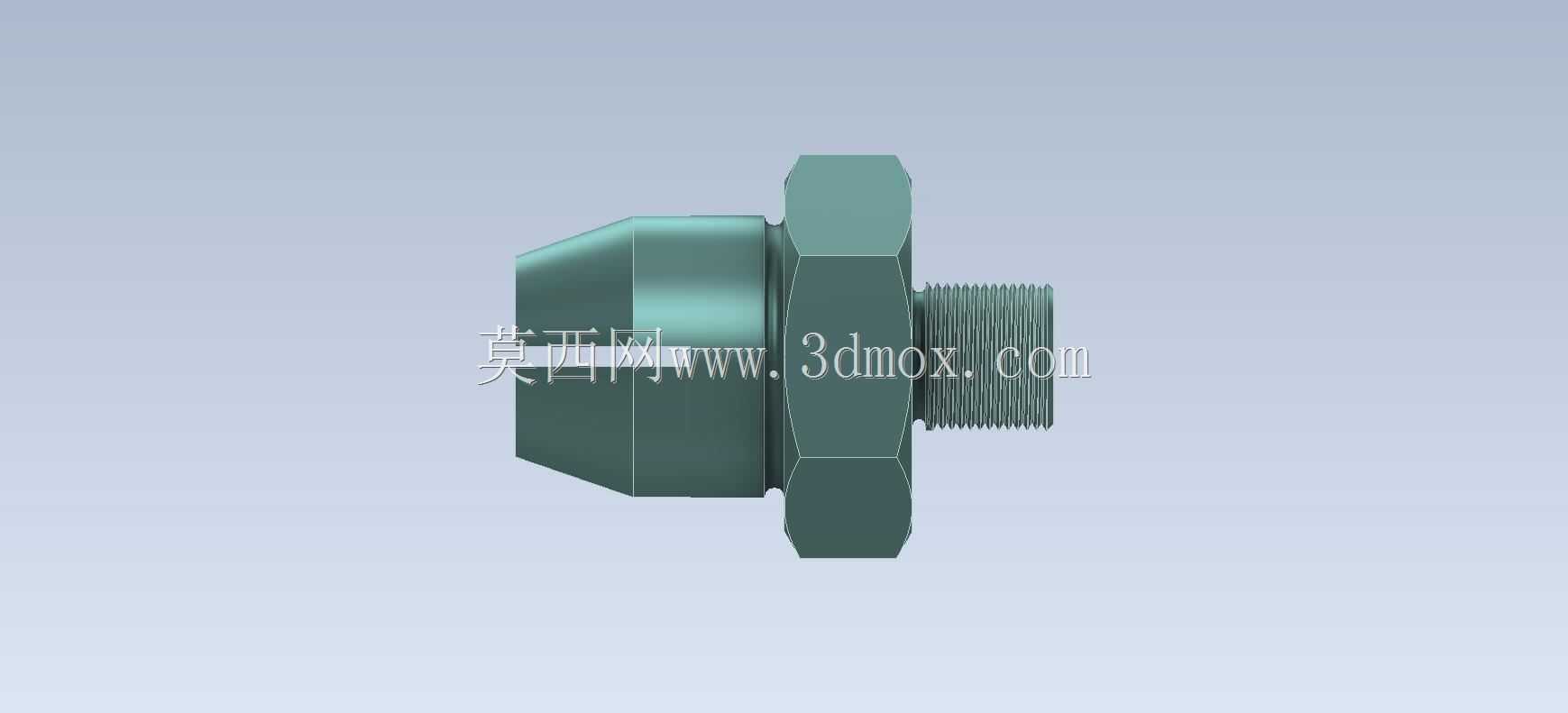

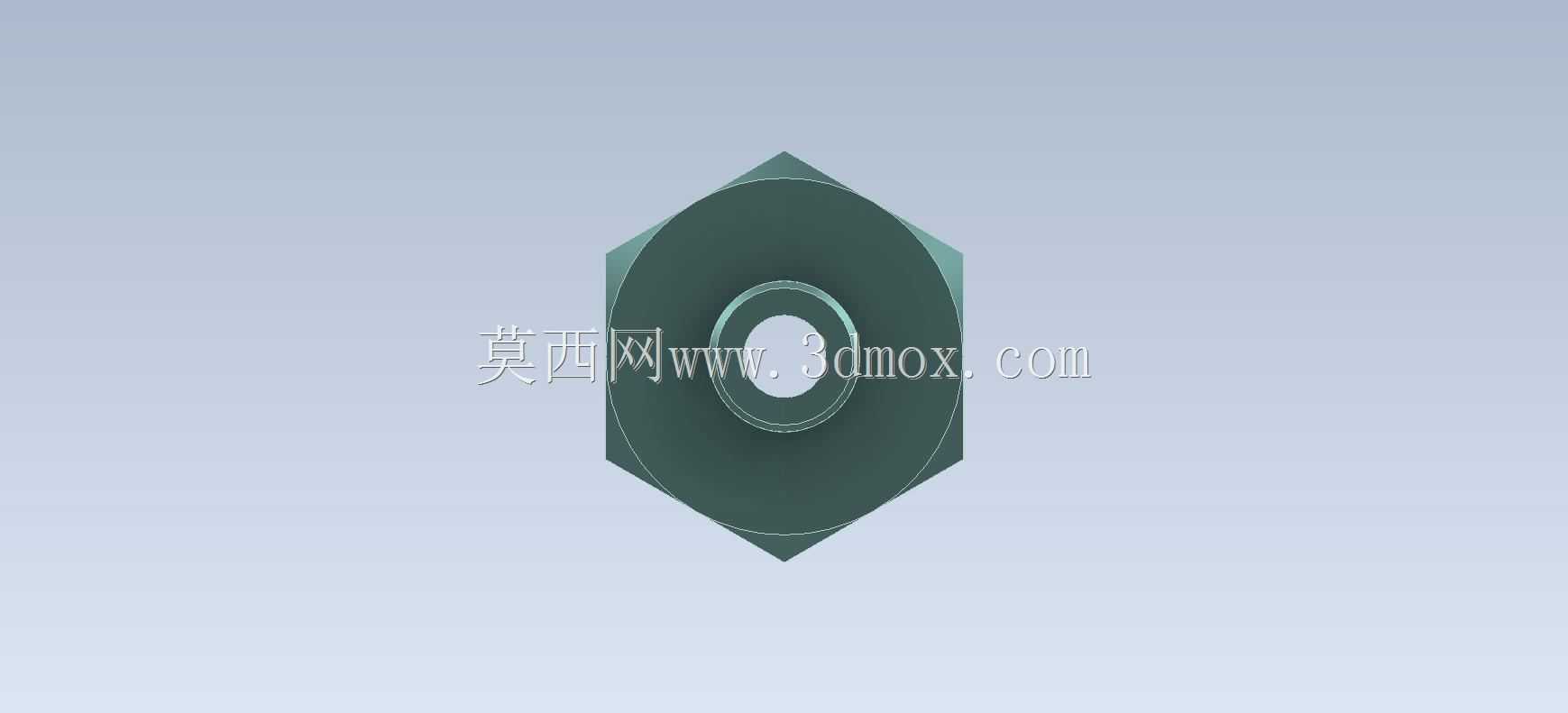

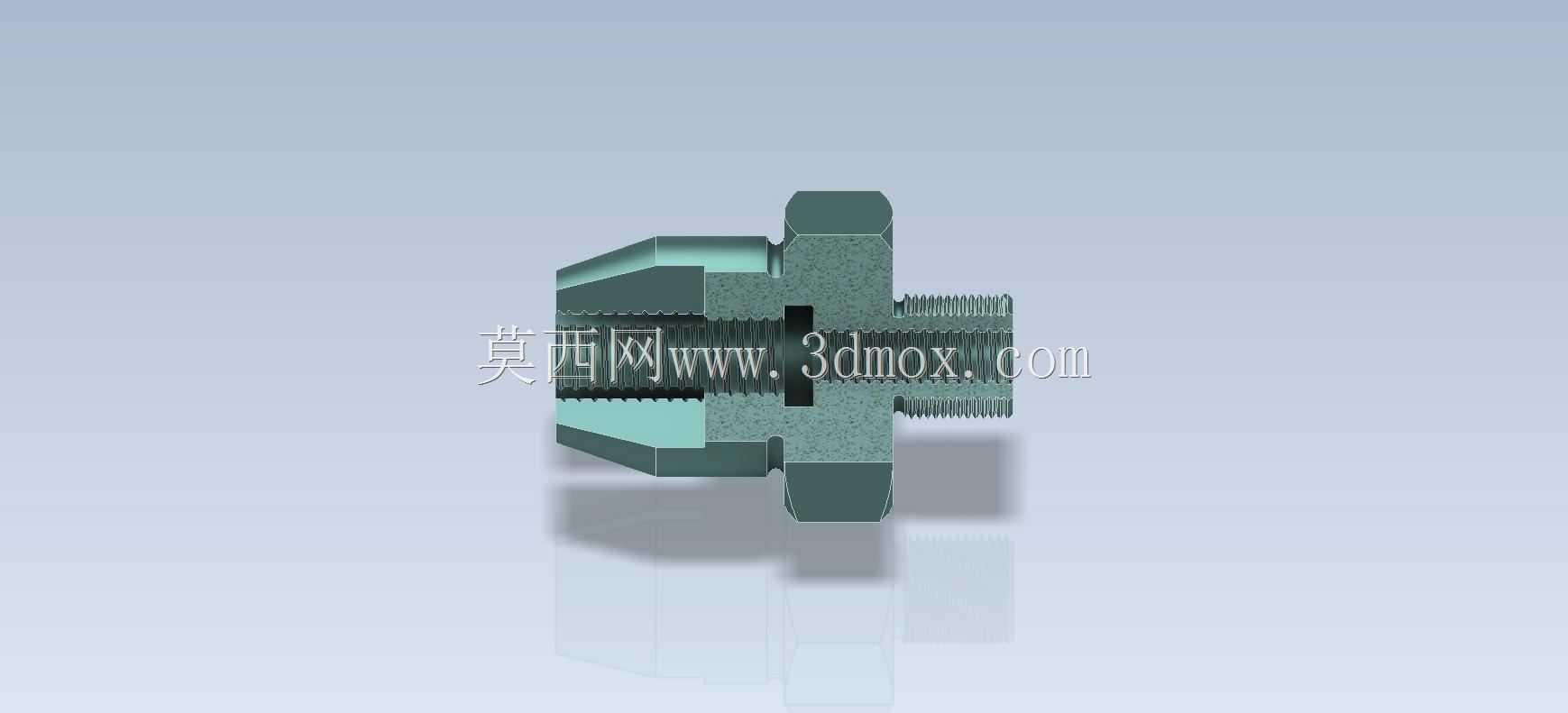

　　再看安装边界的相关设计，接头中部的六角拧动面是安装时的受力部位，建模时要注意六角的对边尺寸符合标准紧固件的扳手空间要求，不能为了缩小外形把对边尺寸做的过小，否则现场安装时普通开口扳手没法卡合，只能用活动扳手操作，很容易拧花六角棱边。六角面与外螺纹段、开槽段之间都设置了过渡圆角，这些圆角不是可有可无的工艺结构，一方面是加工时避免刀具在直角位置出现崩损，另一方面是降低热处理或者受力时的应力集中系数，尤其是六角与螺纹段衔接的根部位置，要是做成直角结构，接头拧紧时承受的扭矩很容易在根部产生裂纹，实际失效案例里这类问题占比能到三成以上。接头的内腔是阶梯孔结构，靠近外螺纹的一侧是内螺纹或者光孔密封段，靠近开槽端的是对接插入段，两段孔的同轴度要求在建模时需要明确标注，要是同轴度超差，对接后管路会出现偏斜，不仅影响密封性能，长期受偏载力还会导致开槽部位出现不均匀磨损，缩短接头的使用寿命。

　　从实际选型的角度来说，这类接头适合用在工作压力不超过1MPa的气路、低压润滑油路场景，不适合用在高压液压回路或者有强冲击载荷的管路中，因为开槽结构的抱紧力有限，高压下容易出现脱开泄漏。建模过程中做结构验证的时候，可以对接头开槽部位做简单的受力仿真，模拟插入对接件时的径向应力分布，确认槽根位置的最大应力在材料的许用应力范围内，常用的制作材料比如黄铜、6061铝合金或者增强PP塑料，不同材料的开槽厚度、槽宽参数都要做对应调整，比如用黄铜制作时槽宽可以稍窄，因为黄铜的弹性形变量适中，而用工程塑料制作时槽宽要适当加宽，避免塑料的蠕变特性导致锁紧力随使用时间下降。另外接头的外螺纹端通常会搭配组合密封圈使用，建模时要在螺纹根部预留密封圈的安装槽位，槽位的深度和宽度要匹配对应规格的密封圈尺寸，保证拧紧后密封圈能充分压缩，实现端面密封，避免螺纹配合处出现渗漏。很多新手建模时容易忽略这个密封槽的结构，直接把螺纹段和六角面做成直角衔接，实际装配时密封圈没地方放置，只能靠螺纹生料带密封，不仅装配效率低，长期使用后还容易因为生料带老化出现渗漏问题。
