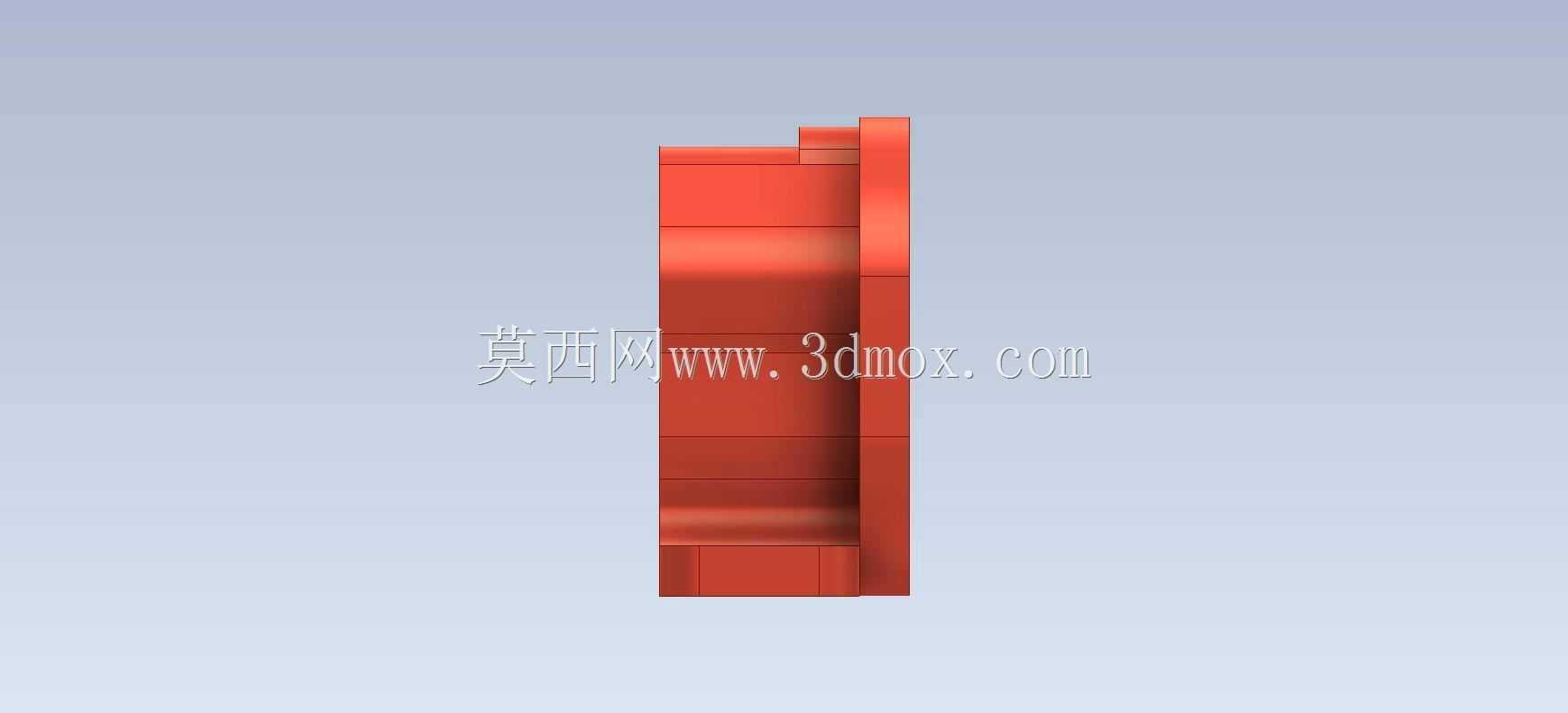

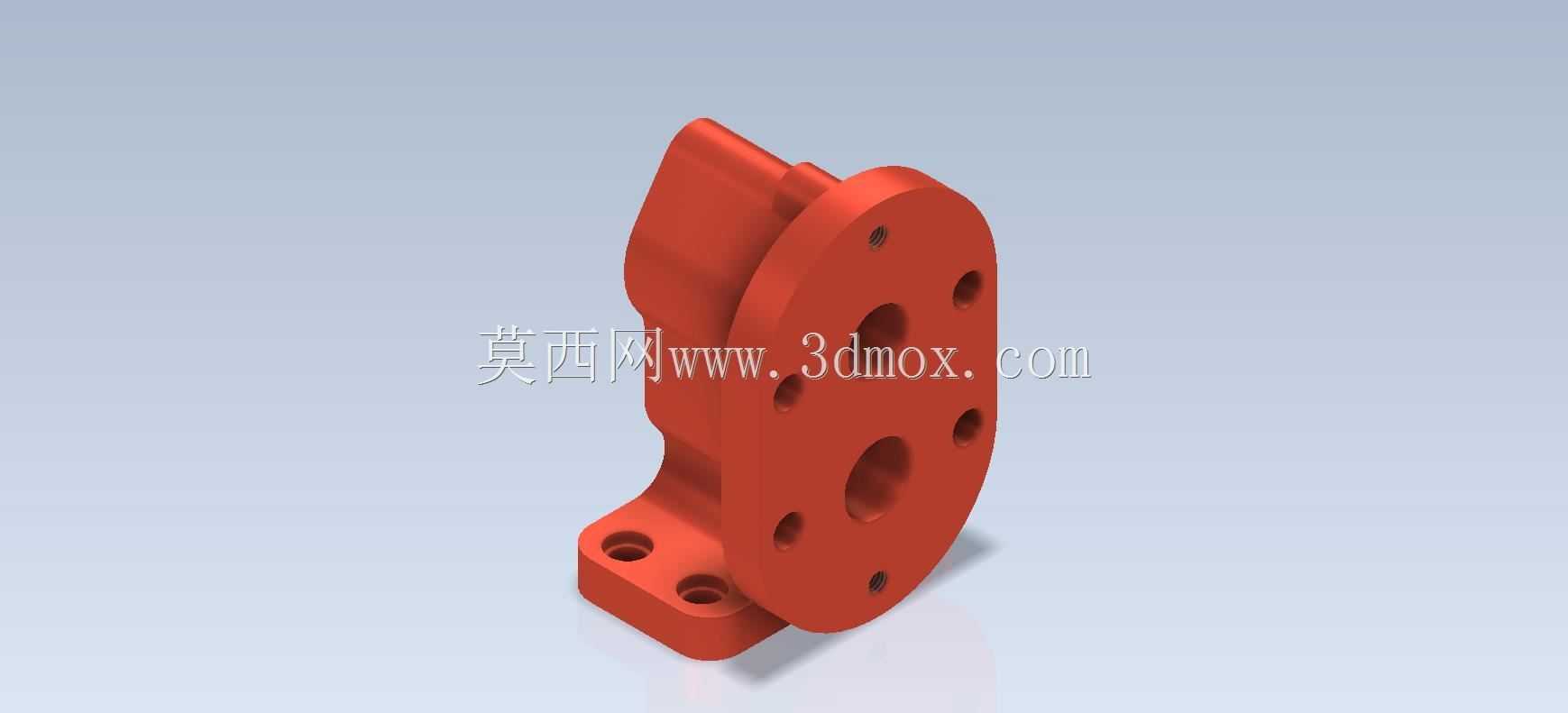

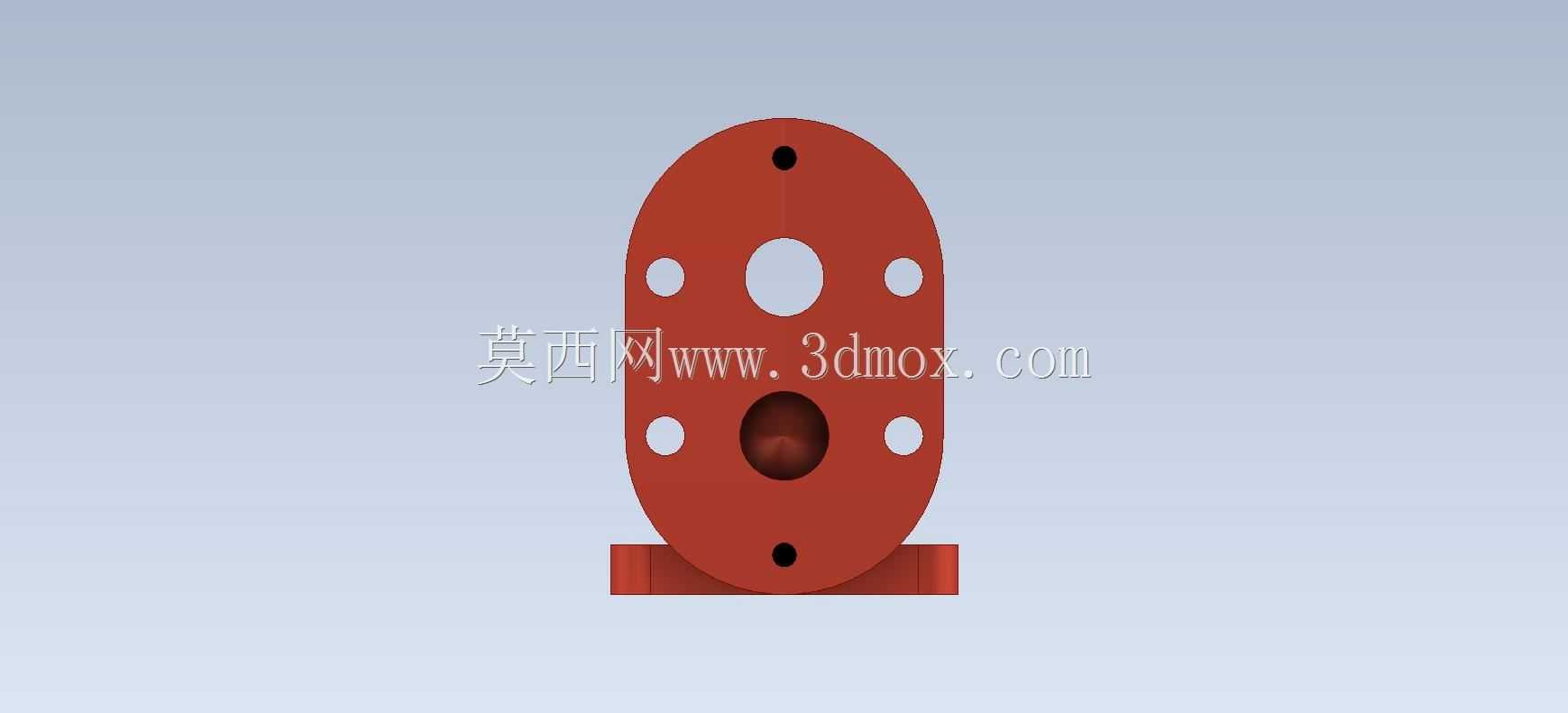

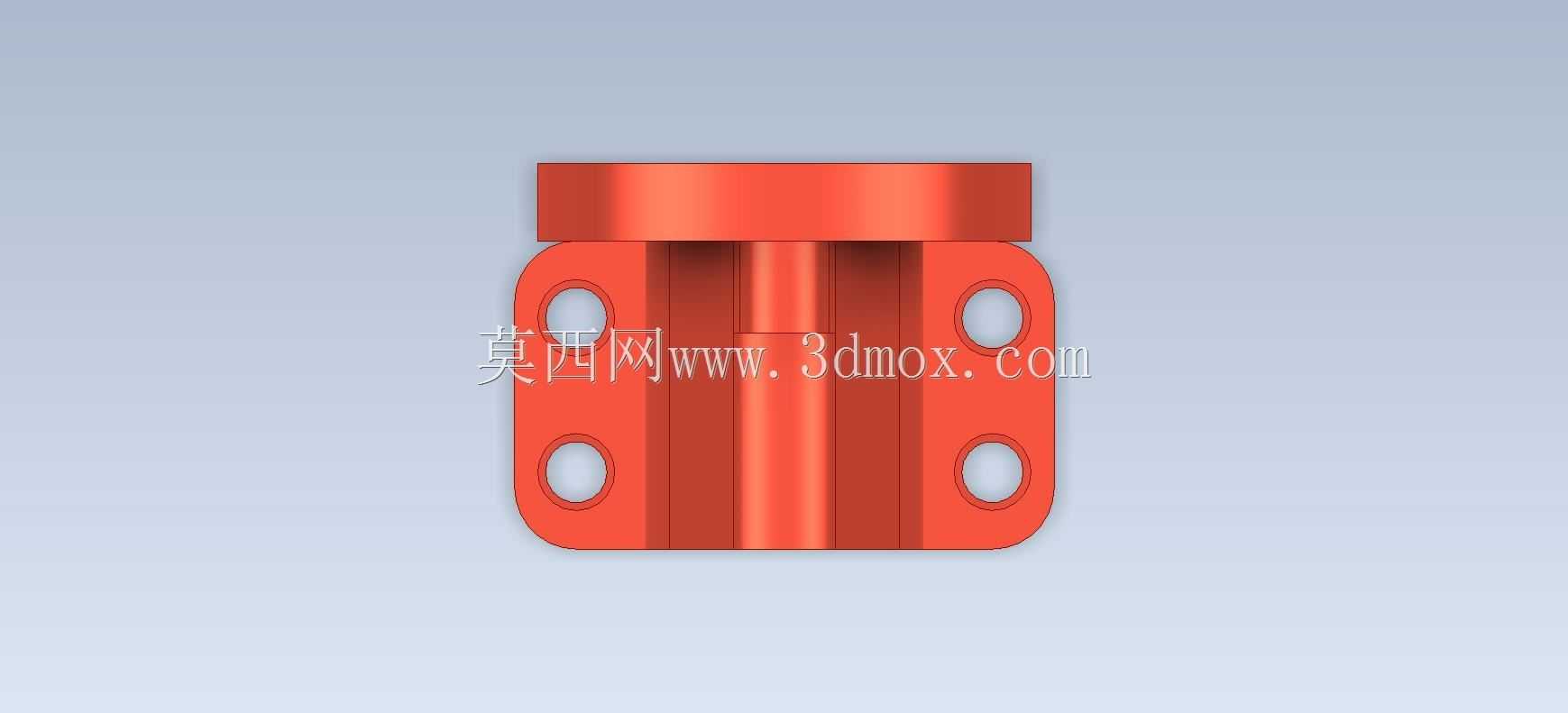

该零件为外啮合齿轮泵的核心壳体构件,是齿轮泵容纳齿轮副、实现压力容腔构建的基础支撑部件,在低压润滑系统、小型液压动力单元、机床冷却供油回路、小型工程机械辅助液压系统中应用广泛,这类齿轮泵通常用于输送粘度适中的润滑油、液压油等介质,额定工作压力多在2.5MPa以内,依靠一对啮合齿轮的旋转实现容积变化完成吸排油动作,而泵体本身的结构精度直接决定了泵的容积效率、运行噪音与使用寿命。从结构设计逻辑来看,该泵体采用一体化铸造成型后机加工的工艺路线设计,主体分为法兰连接段、腔体容纳段、安装底座三个功能区域,其中侧部的圆形法兰用于和泵盖配合连接,法兰端面上预留的多个螺栓孔用于实现泵盖的压紧固定,法兰端面的平面度、

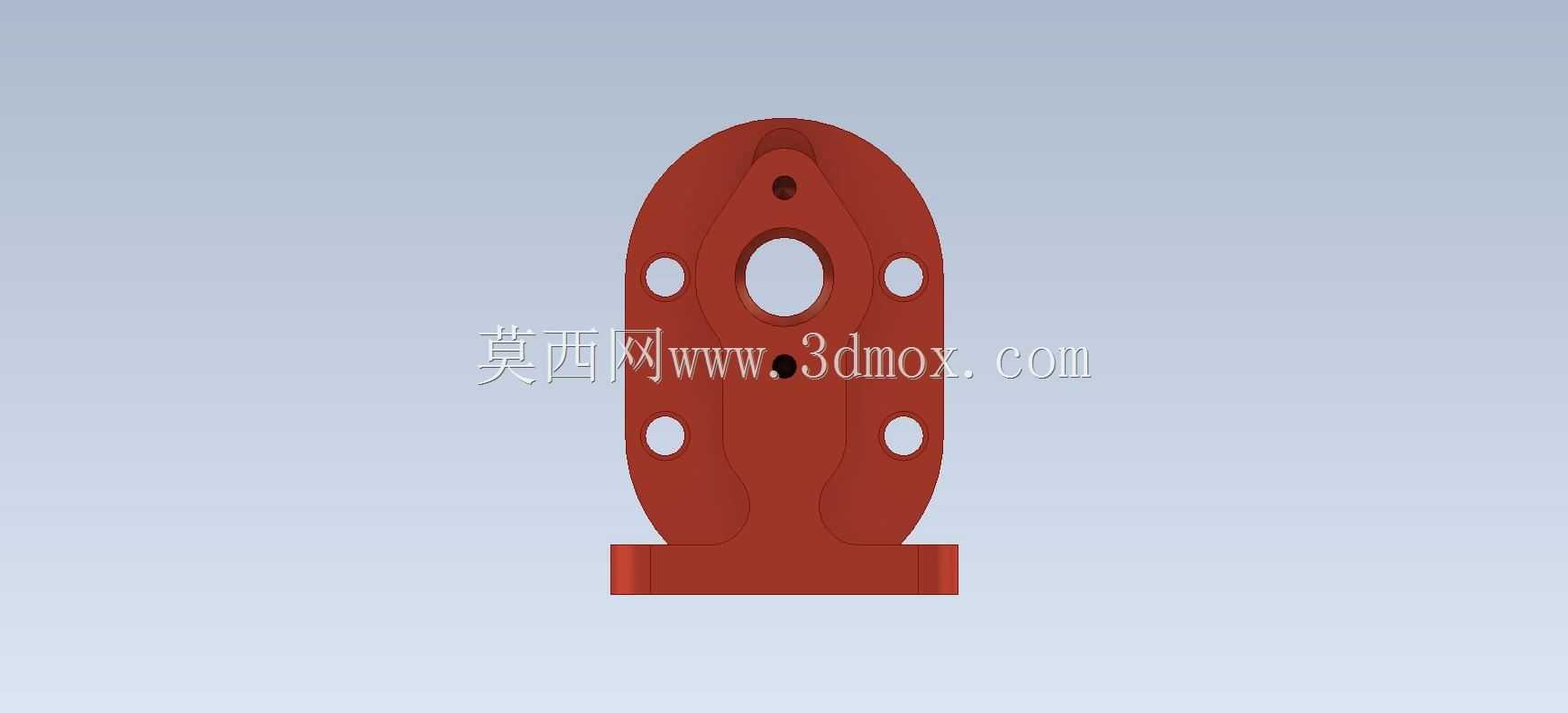

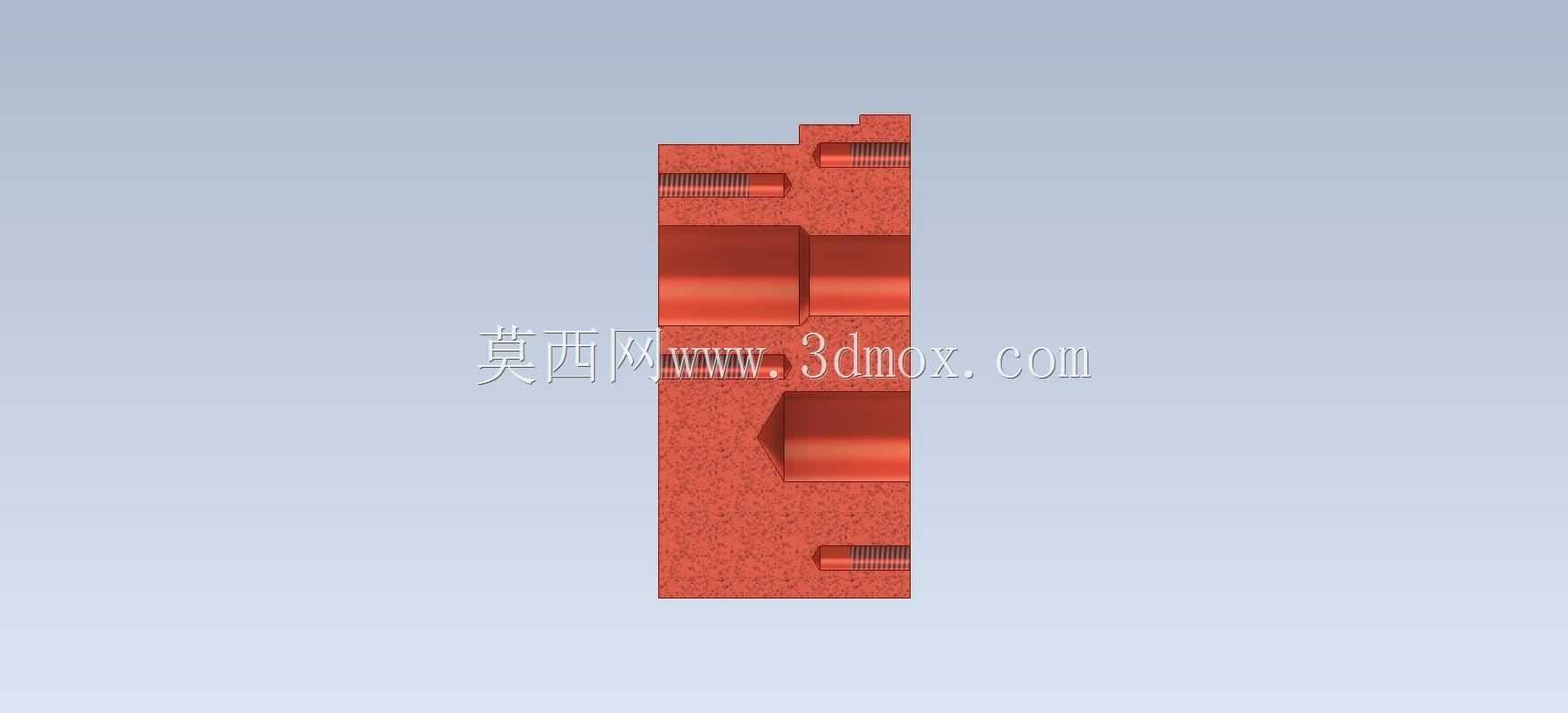

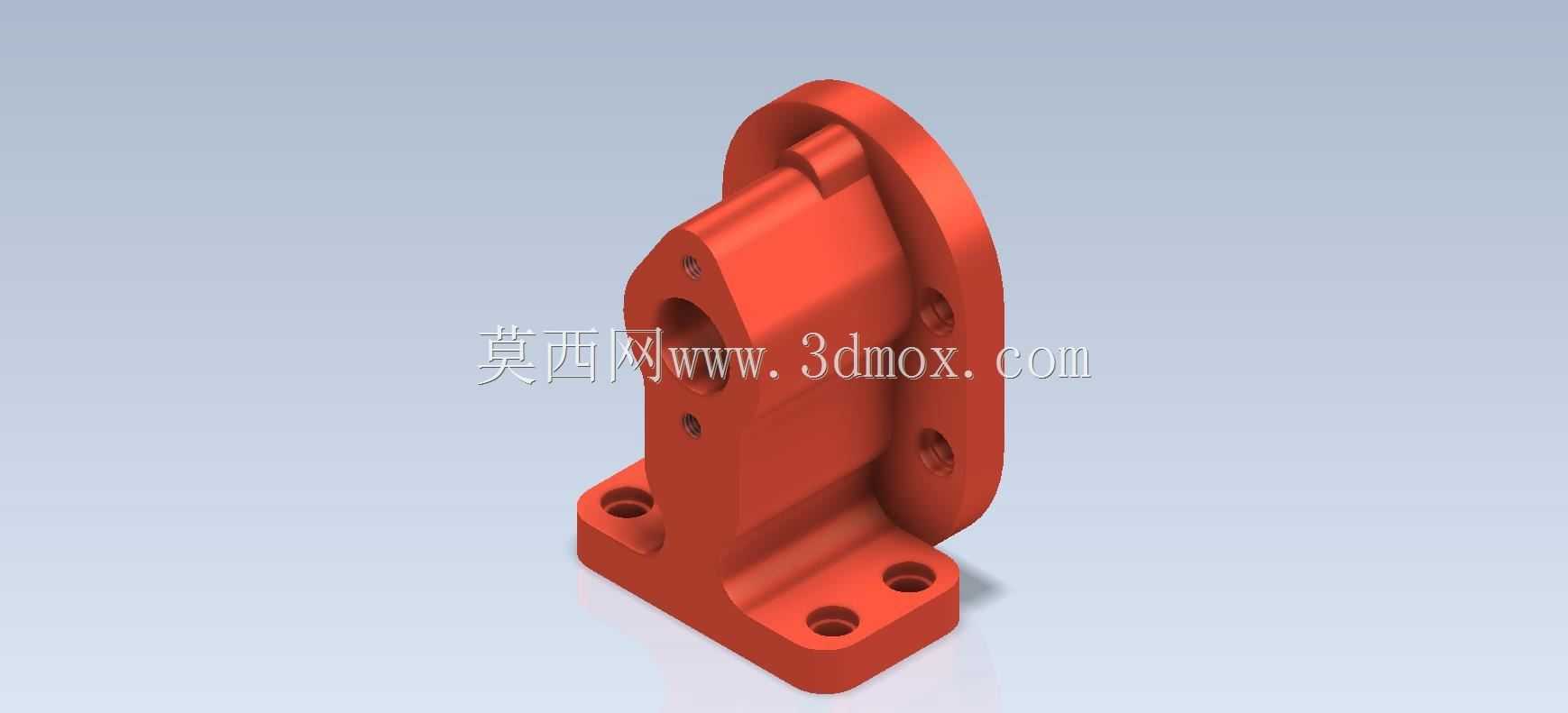

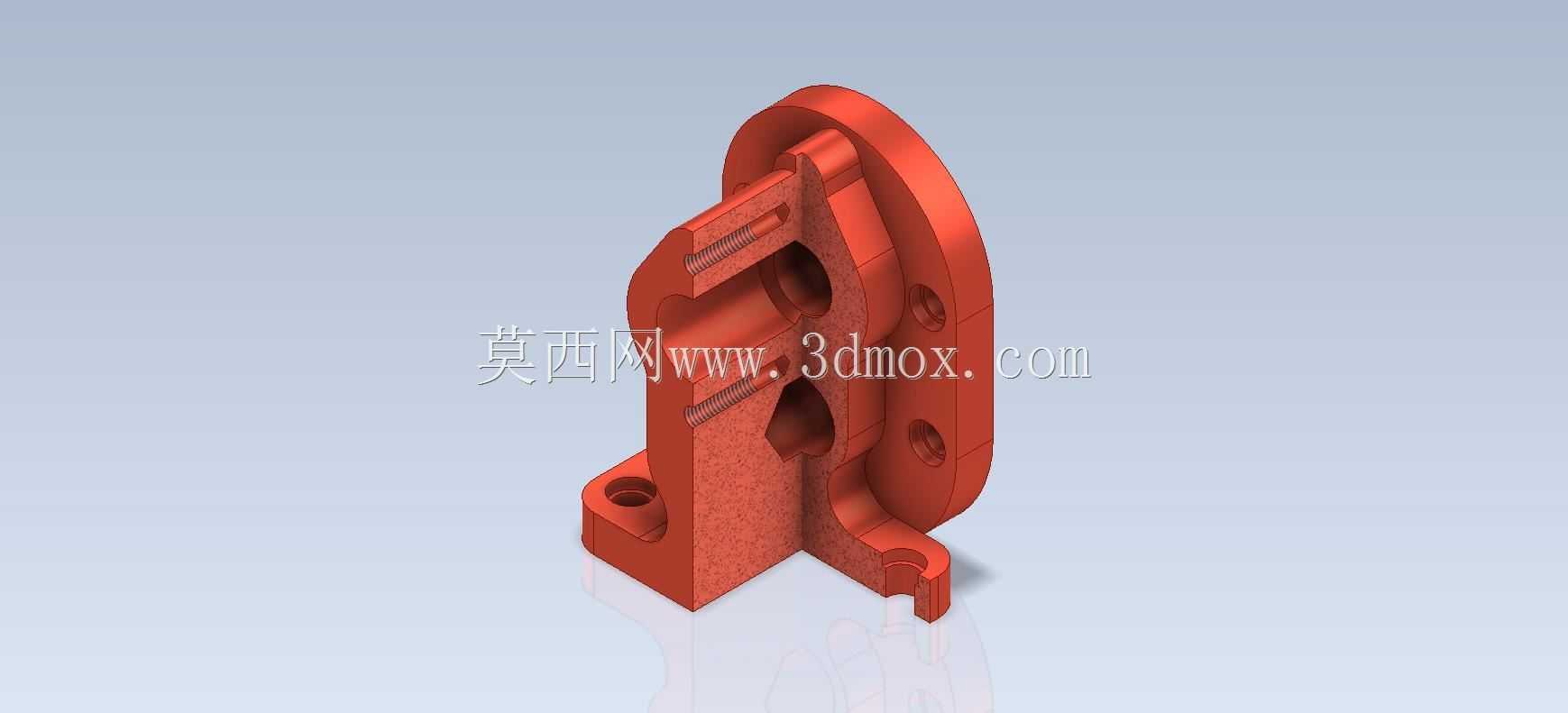

螺栓孔的位置度直接影响结合面的密封性能,设计时需预留0.1mm以内的平面度公差,避免装配后出现结合面渗漏问题。腔体容纳段为中空结构,内部的型腔尺寸需要匹配齿轮副的齿顶圆直径、齿轮宽度,预留合理的径向间隙与轴向间隙,径向间隙通常控制在0.03-0.05mm,间隙过大会导致内泄漏增加降低容积效率,间隙过小则容易出现齿轮齿顶与腔壁的刮擦,引发运行卡滞与磨损加剧问题;腔体侧壁预留的轴孔用于支撑齿轮轴的伸出端,孔位的同轴度公差需要控制在0.02mm以内,保证齿轮轴运转时的同轴度,避免轴承受偏载导致早期失效。下部的安装底座采用带加强筋的L型支撑结构,底座上开设的四个安装通孔用于将整个齿轮泵固定在设备安装基面,加强筋的设置可以提升底座的结构刚性,
避免泵运行过程中因振动导致连接松动,底座的安装面需要设置0.2mm以内的平面度公差,保证安装后泵体不会出现附加安装应力,防止腔体变形影响齿轮副的正常啮合。在建模过程中,需要优先梳理各功能结构的基准关系,以法兰端面与腔体轴线作为主要设计基准,依次完成法兰轮廓、腔体外形、底座结构的草绘与特征创建,对于安装孔、螺栓孔这类规则阵列特征,可通过阵列特征提升建模效率,同时要注意各结构连接处的铸造圆角设计,避免出现尖锐棱角导致的铸造应力集中,铸造圆角半径通常取3-5mm,匹配铸件的工艺要求。从安装边界来看,该泵体的整体安装尺寸适配小流量齿轮泵的安装规范,底座安装孔的孔距符合小型液压泵的通用安装尺寸要求,可以直接替换同规格的齿轮泵泵体配件,
不需要额外修改安装基座;侧方法兰的连接尺寸也匹配标准齿轮泵端盖的安装尺寸,可适配标准厚度的纸垫或O型圈密封结构,满足常规工况下的密封要求。在实际应用中,这类泵体的材质通常选用灰铸铁HT200,具备较好的减震性与铸造性能,成本较低且加工性能优异,能够满足齿轮泵运行时的强度与刚度要求,部分有耐腐蚀需求的工况也可选用铸铝或铸铜材质,但需要对应调整壁厚尺寸保证结构刚性。设计时还需要考虑腔体内部的流道过渡,吸油口与排油口的位置需要匹配齿轮的啮合卸荷区域,避免出现困油现象,虽然该练习模型未完全展示油口结构,但在实际工程设计中,油口的通径需要匹配泵的额定流量,控制油液流速在1-2m/s区间,避免流速过高引发吸空或压力损失过大的问题。
