带加强筋斜向安装立式轴支撑座

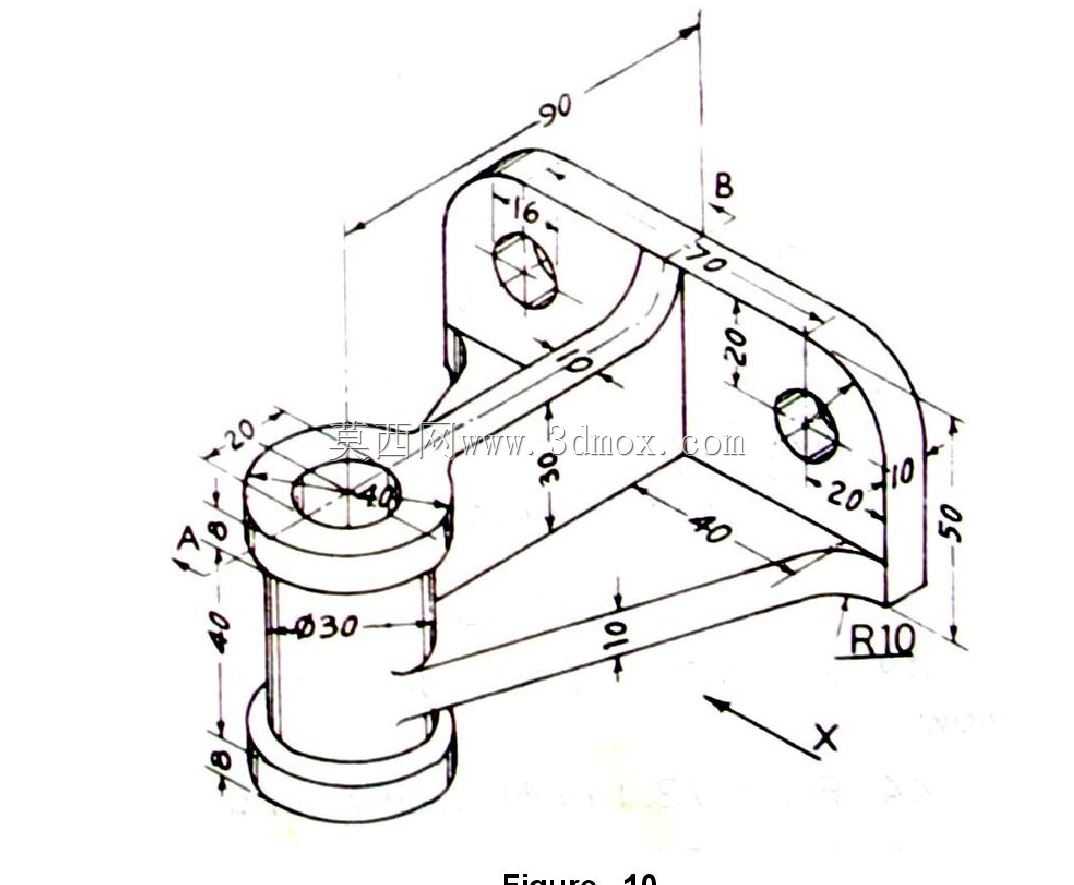

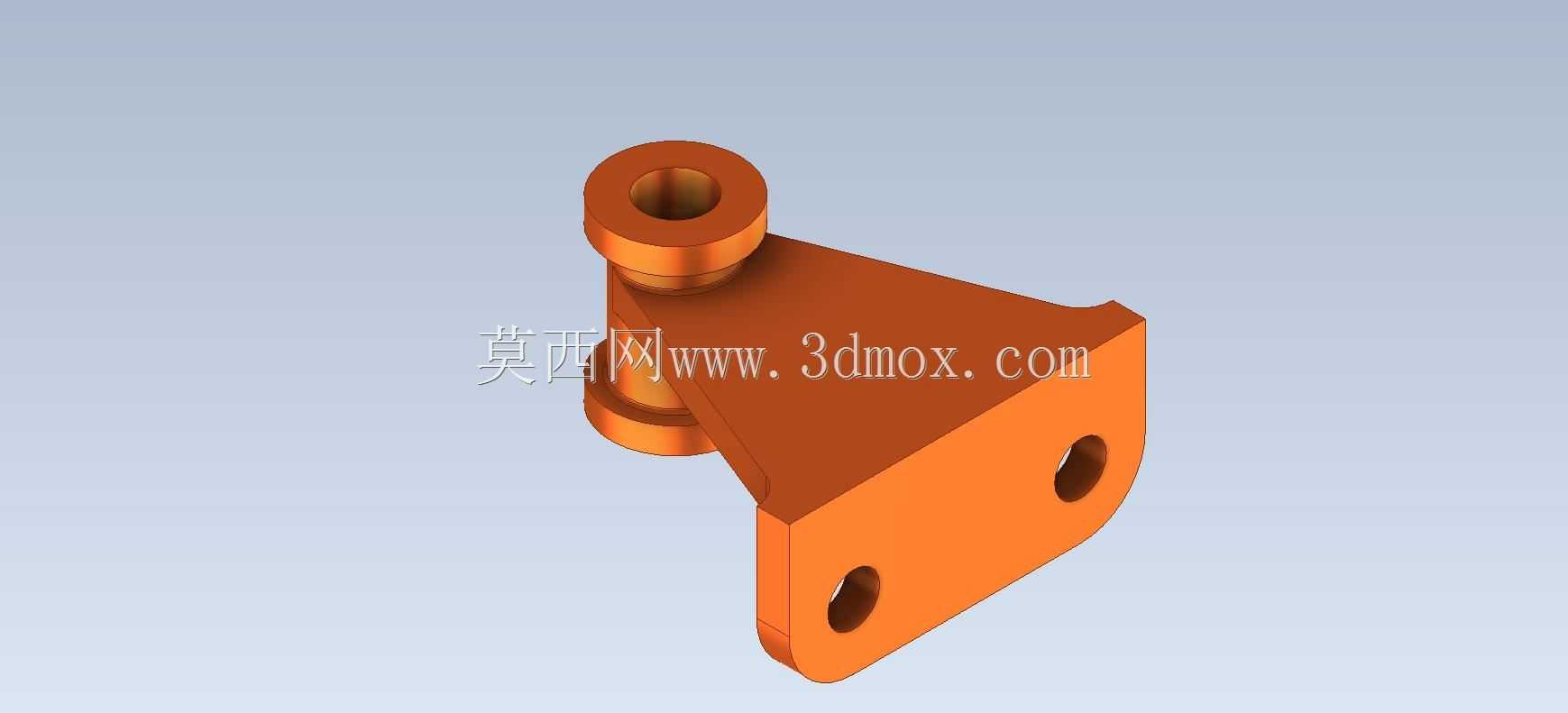

　　这类带斜置安装板的立式轴支撑结构，常见于轻工输送线、小型自动化专机的从动轴定位场景，也会用在工装夹具的导向轴支撑工位，承担径向载荷与小幅轴向窜动限位的作用。从结构布局来看，底部的圆柱凸台是轴孔的轴向延伸段，能够增加轴与支撑座的配合接触长度，避免短孔配合带来的轴端摆动问题，轴孔为通孔设计，既可以穿装光轴做转动支撑，也能穿装导杆做滑动导向，孔口边缘做了微小倒角，方便装配时轴件顺利导入，不会刮伤轴表面的镀层或者加工面。

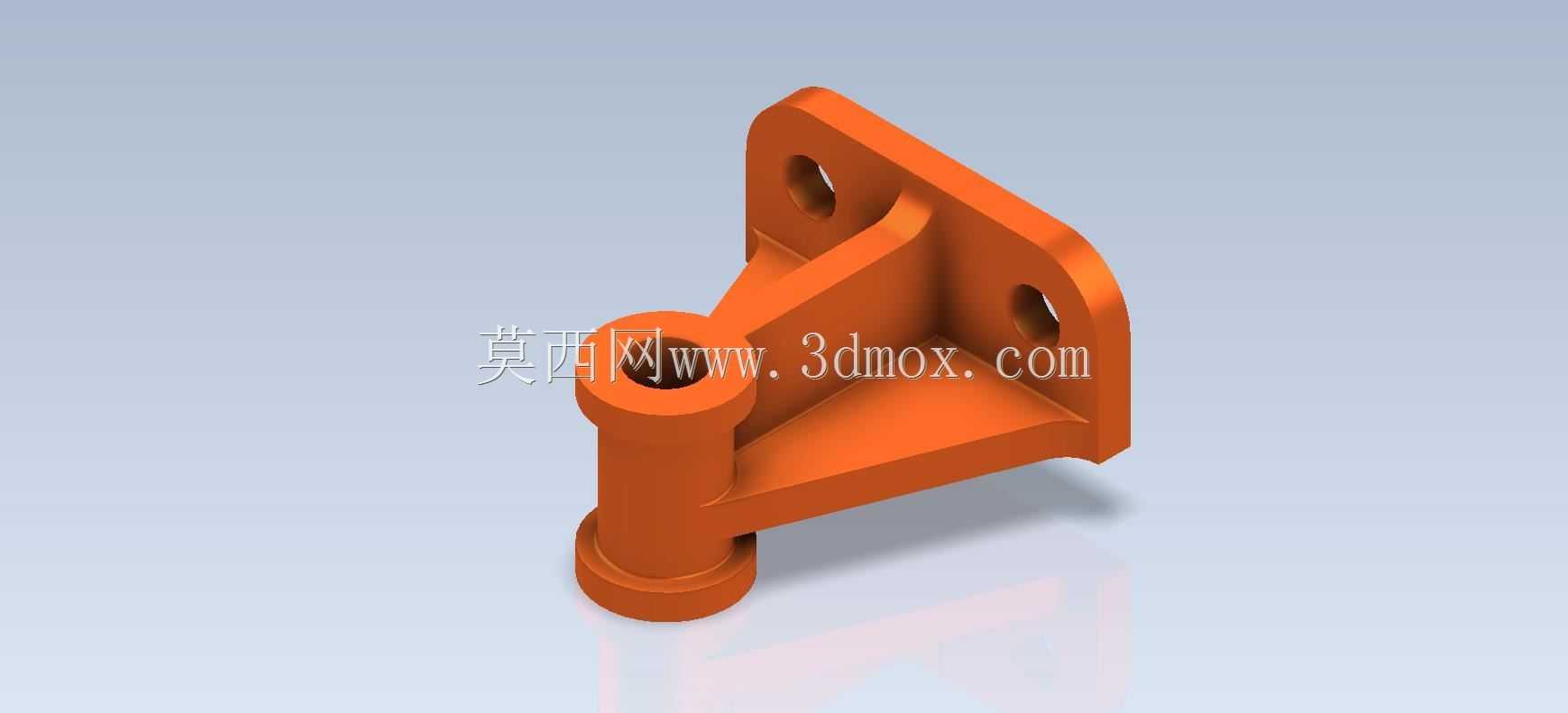

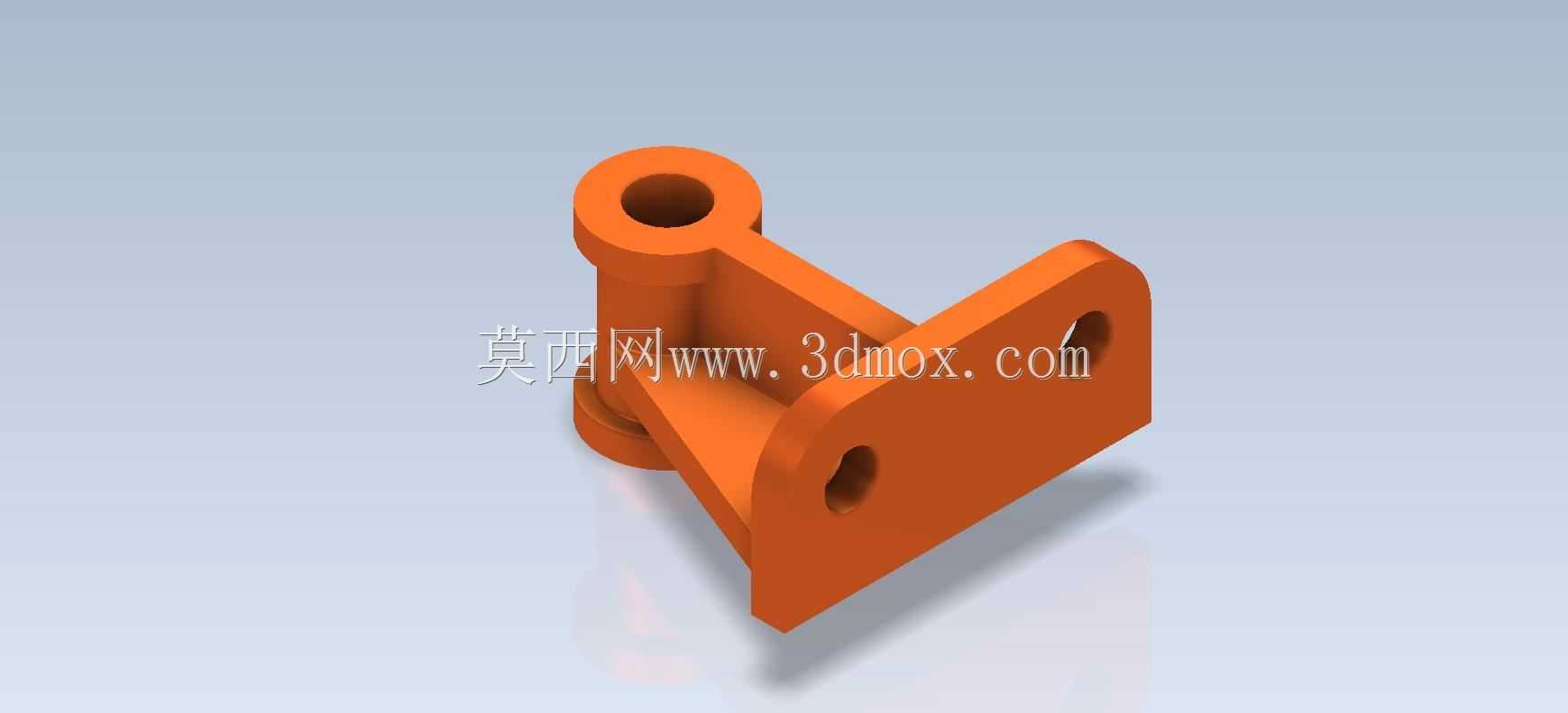

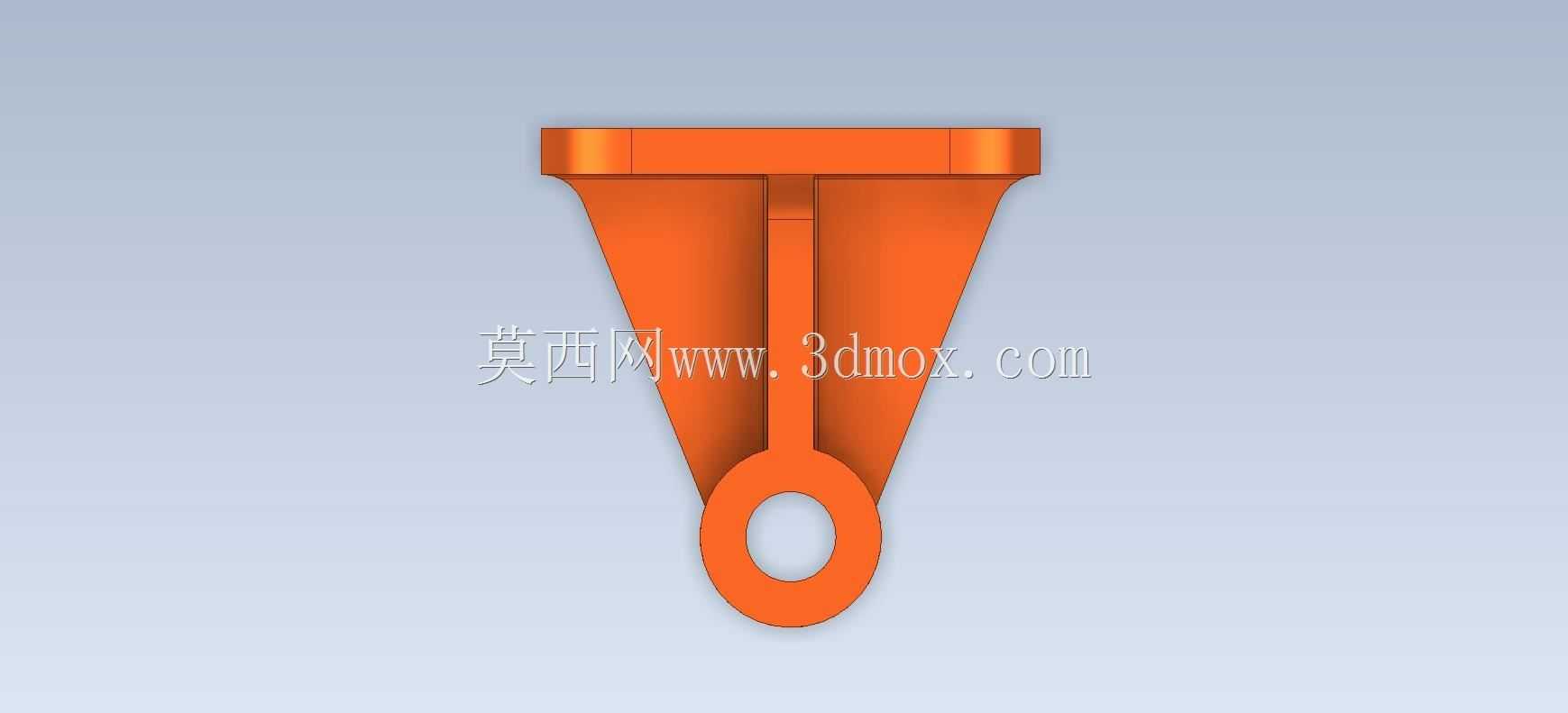

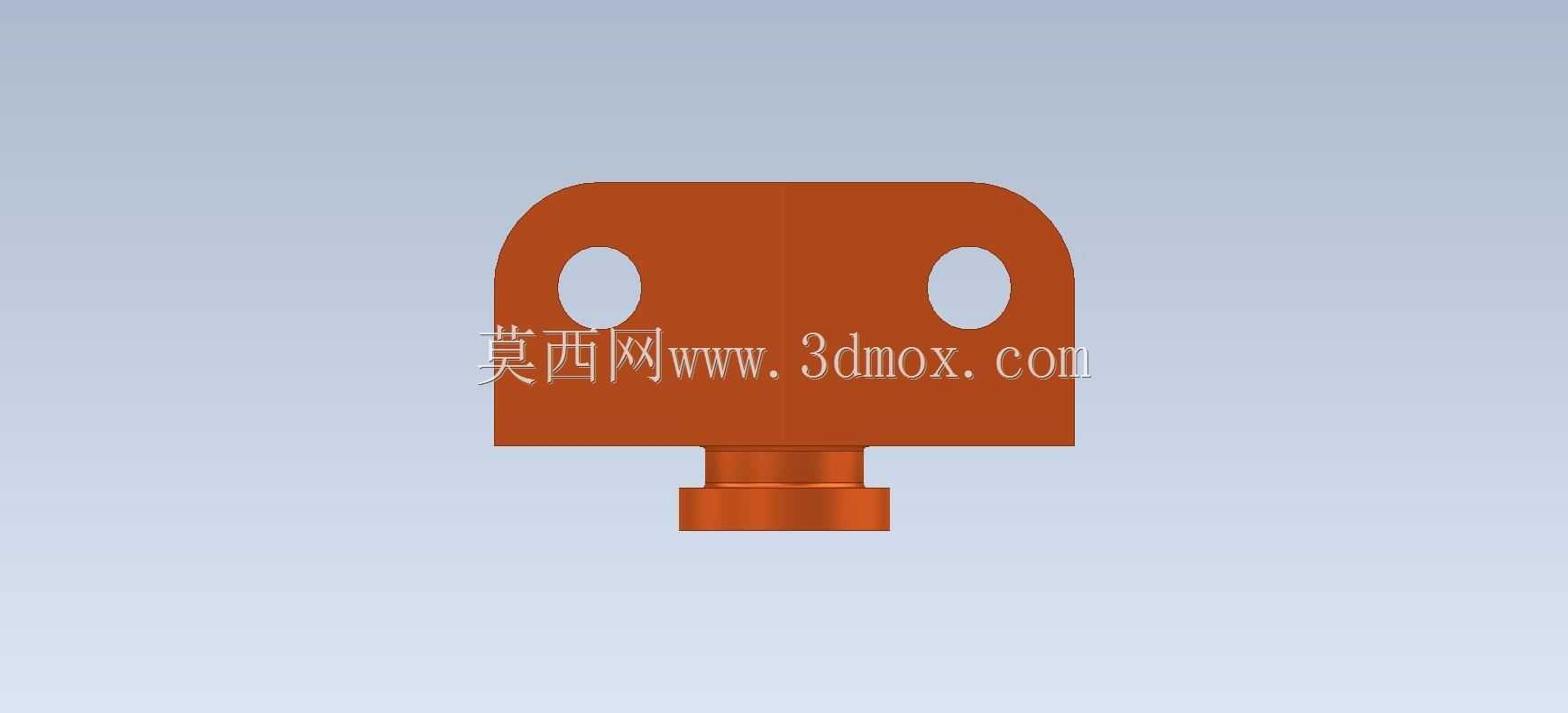

　　斜向布置的安装板与立式轴筒之间设置了两道三角形加强筋，这是整个结构的核心受力优化点，安装板上的两个安装孔为沉孔设计，装配时螺栓头可以完全沉入孔内，不会突出安装面干涉其他相邻部件，安装板的倾斜角度是根据实际设备的安装面倾角匹配设计的，能够让支撑轴保持在预设的空间角度，不需要额外加装角度调整垫块，减少装配时的调整工作量。加强筋的厚度与轴筒壁厚保持一致，从安装板的中部一直延伸到轴筒的中上部，将安装孔受到的螺栓锁紧力、工作时的径向载荷直接传递到轴筒主体，避免安装板与轴筒衔接处出现应力集中，长期受载后发生断裂变形。

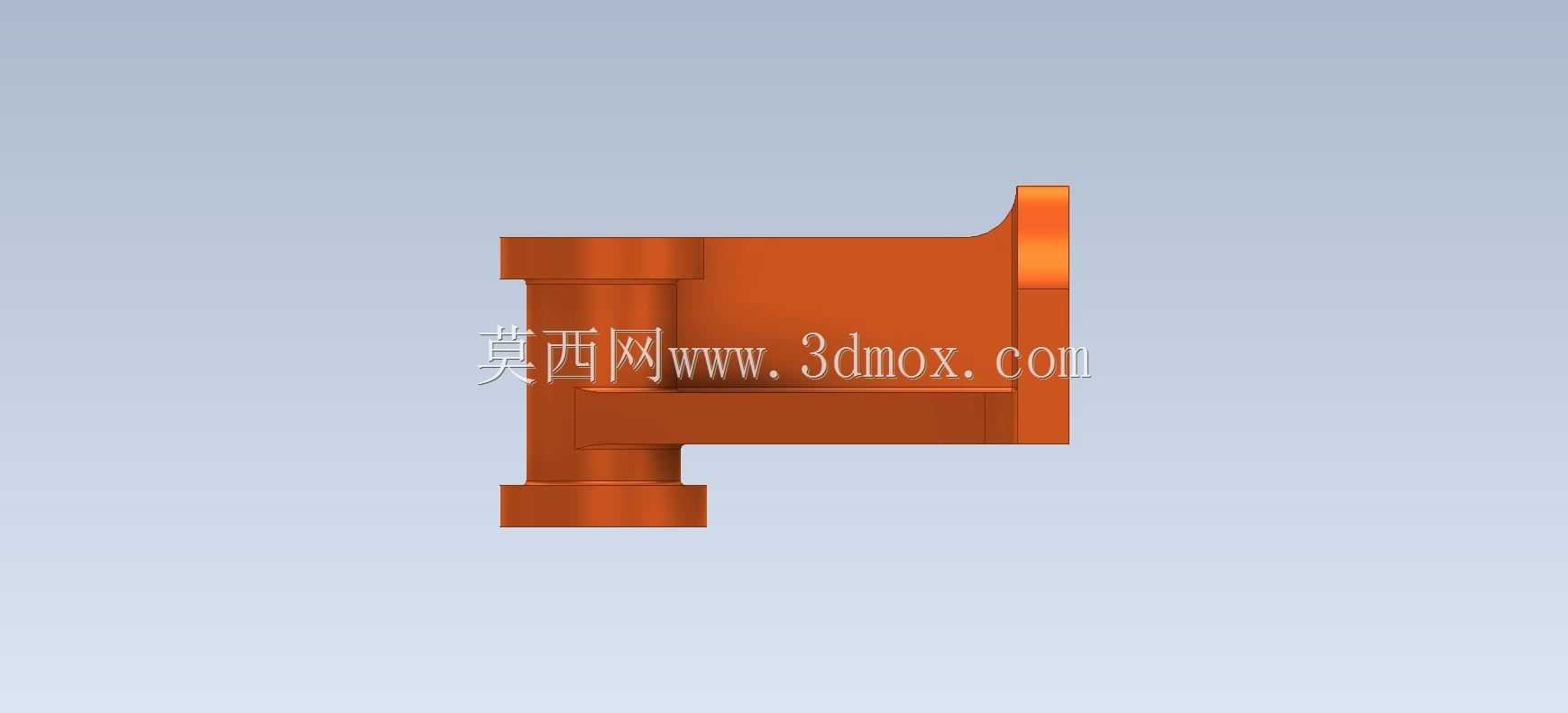

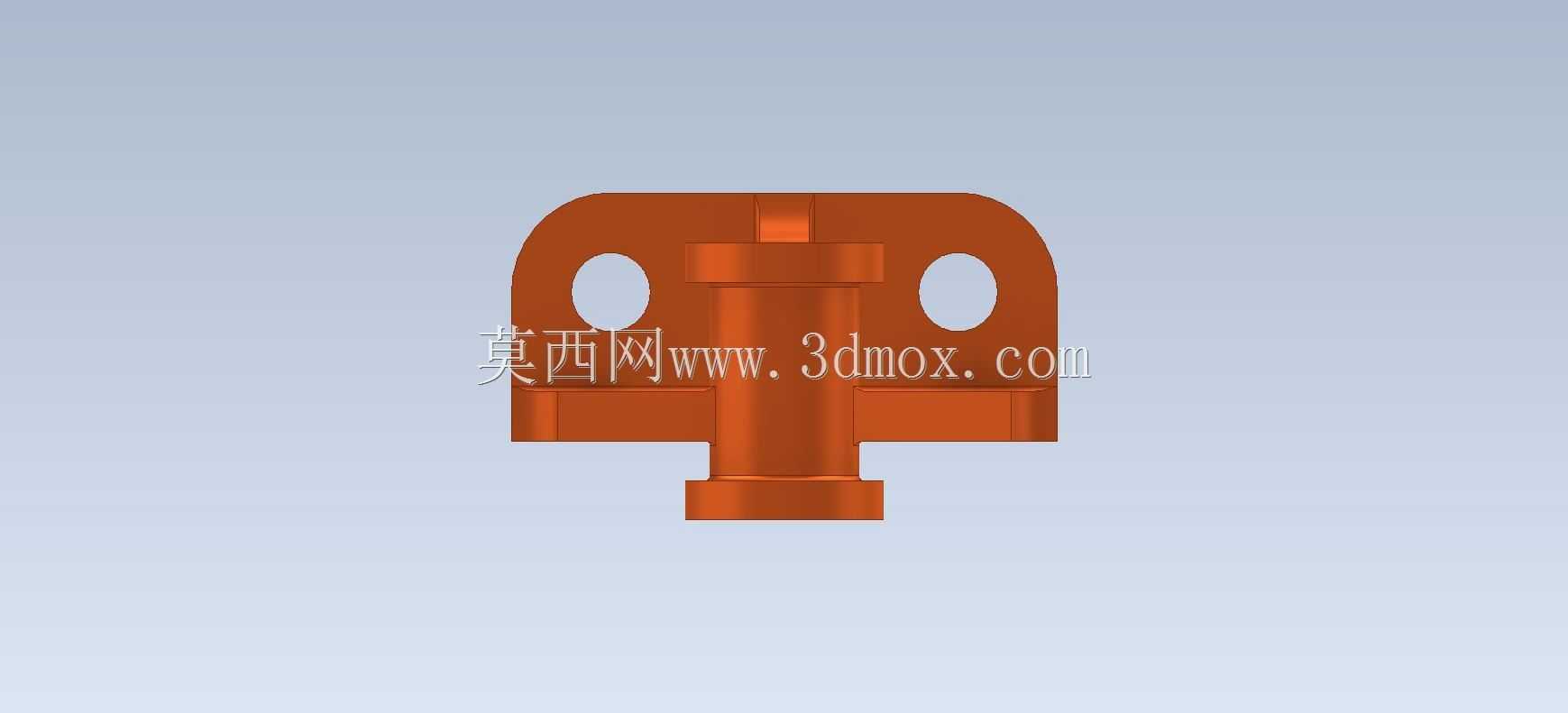

　　从安装边界来看，整个零件的外轮廓没有突出的尖锐棱角，所有棱边都做了R1左右的倒钝处理，既避免装配时划伤操作人员，也能减少应力集中点。轴筒底部的法兰凸缘直径比轴筒外径大出约一个壁厚的尺寸，一方面可以在轴孔受磨损后，有足够的余量加工镶套修复，另一方面也能作为轴向定位面，抵靠在设备的安装基准面上，限制支撑座的轴向位移。安装板上的两个安装孔中心距经过标准化设计，匹配常用的型材安装孔间距，可以直接固定在欧标或者国标铝型材的槽面上，不需要额外加工转接板。

　　设计这类支撑座的时候，首先要确认支撑轴的直径与配合公差，根据轴的受载大小确定轴孔的配合长度，一般受径向载荷越大，配合长度越长，避免轴在孔内出现别劲的情况。其次要核算安装板的倾斜角度，必须和设备上的安装面完全贴合，否则螺栓锁紧后会给支撑座带来附加的内应力，长期使用后容易出现变形。加强筋的布置要顺着载荷的传递方向，不能随意设置筋的位置，否则反而会在筋的衔接处产生新的应力集中点。另外安装沉孔的深度要匹配所选螺栓的头部高度，保证螺栓锁紧后头部不高出安装面，沉孔的直径要留出足够的扳手空间，方便装配时拧紧操作。

　　在实际应用场景中，这类支撑座如果用在输送线的从动辊筒支撑端，轴孔内可以加装自润滑铜套，适配低速转动的工况，不需要频繁加注润滑油；如果用在导杆的滑动支撑工位，可以在轴孔内加装直线轴承，降低导杆滑动时的摩擦阻力。整个零件采用铸造或者3D打印成型都可以实现，小批量试制时用3D打印能够快速验证安装尺寸与角度是否匹配，批量生产时采用压铸或者熔模铸造的方式，能够保证零件的强度与尺寸一致性，后续只需要对轴孔、安装面进行少量机加工就可以满足装配精度要求，加工成本较低，适合在各类小型自动化设备、非标工装中推广使用。
