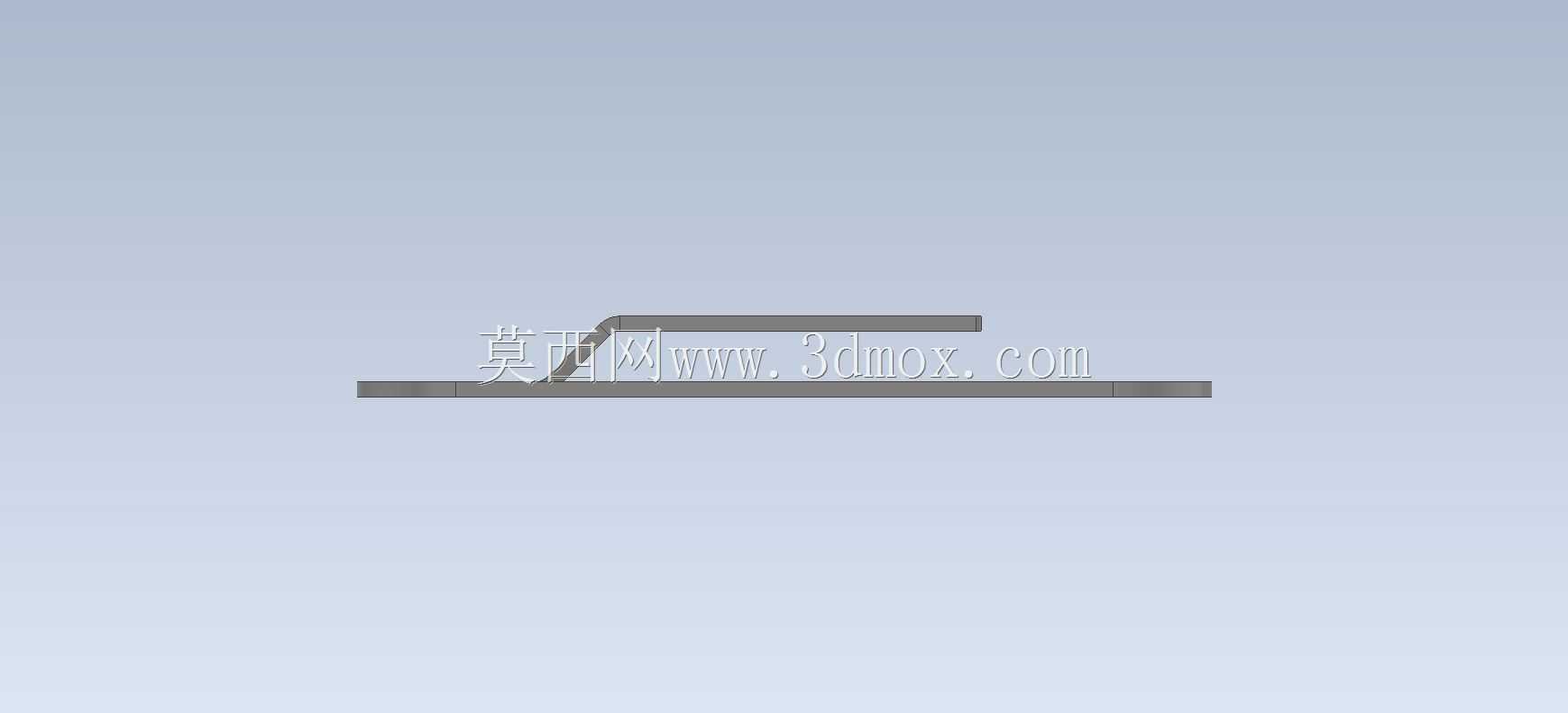

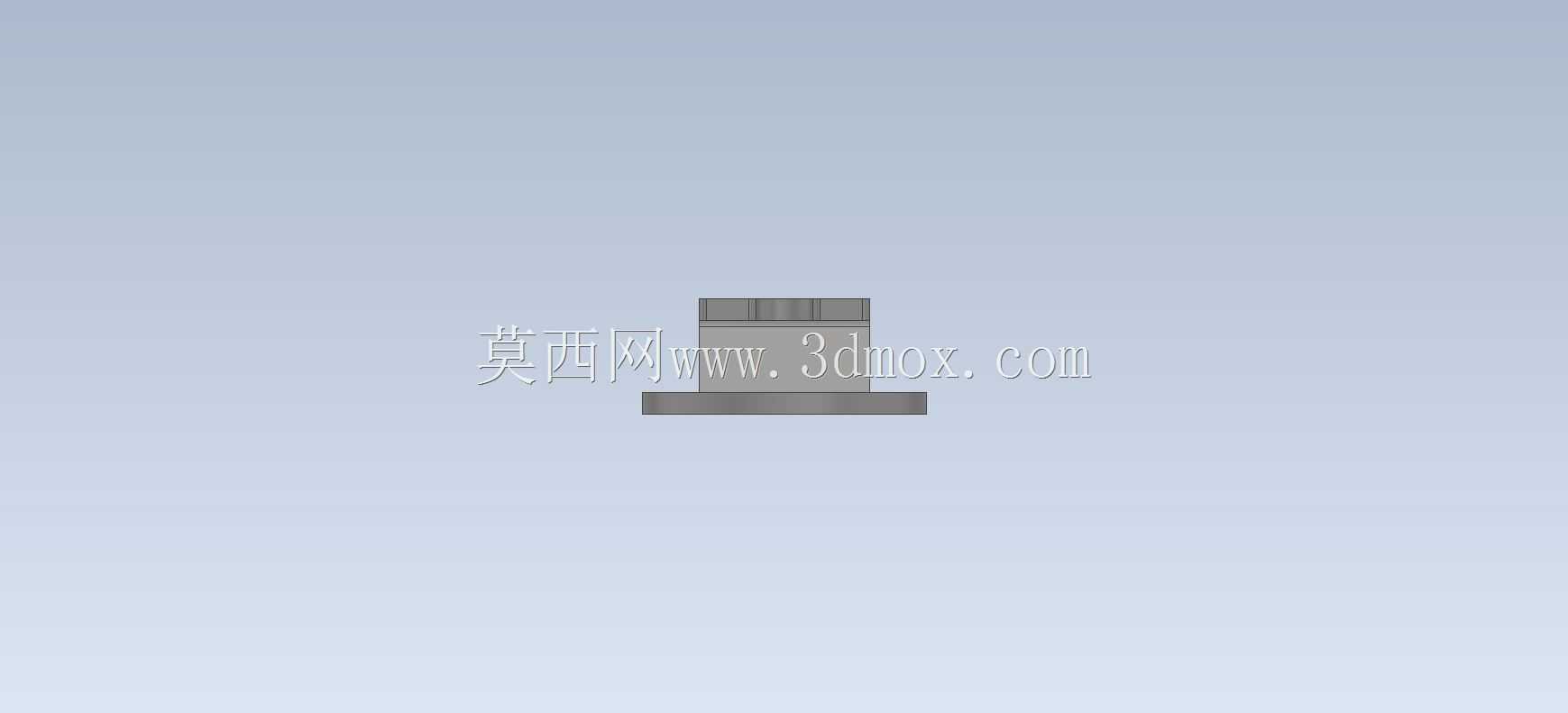

钣金类长条形双孔滑动锁扣结构件

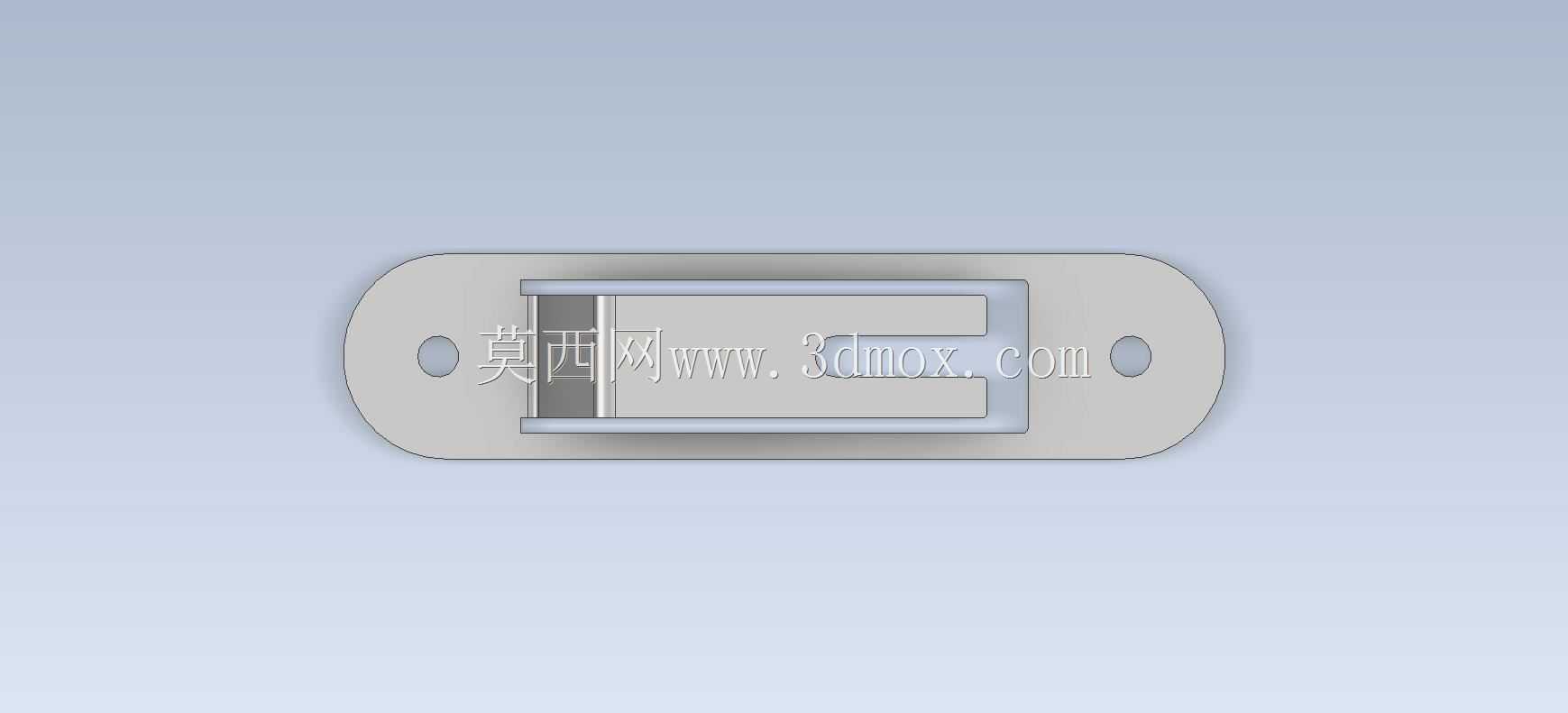

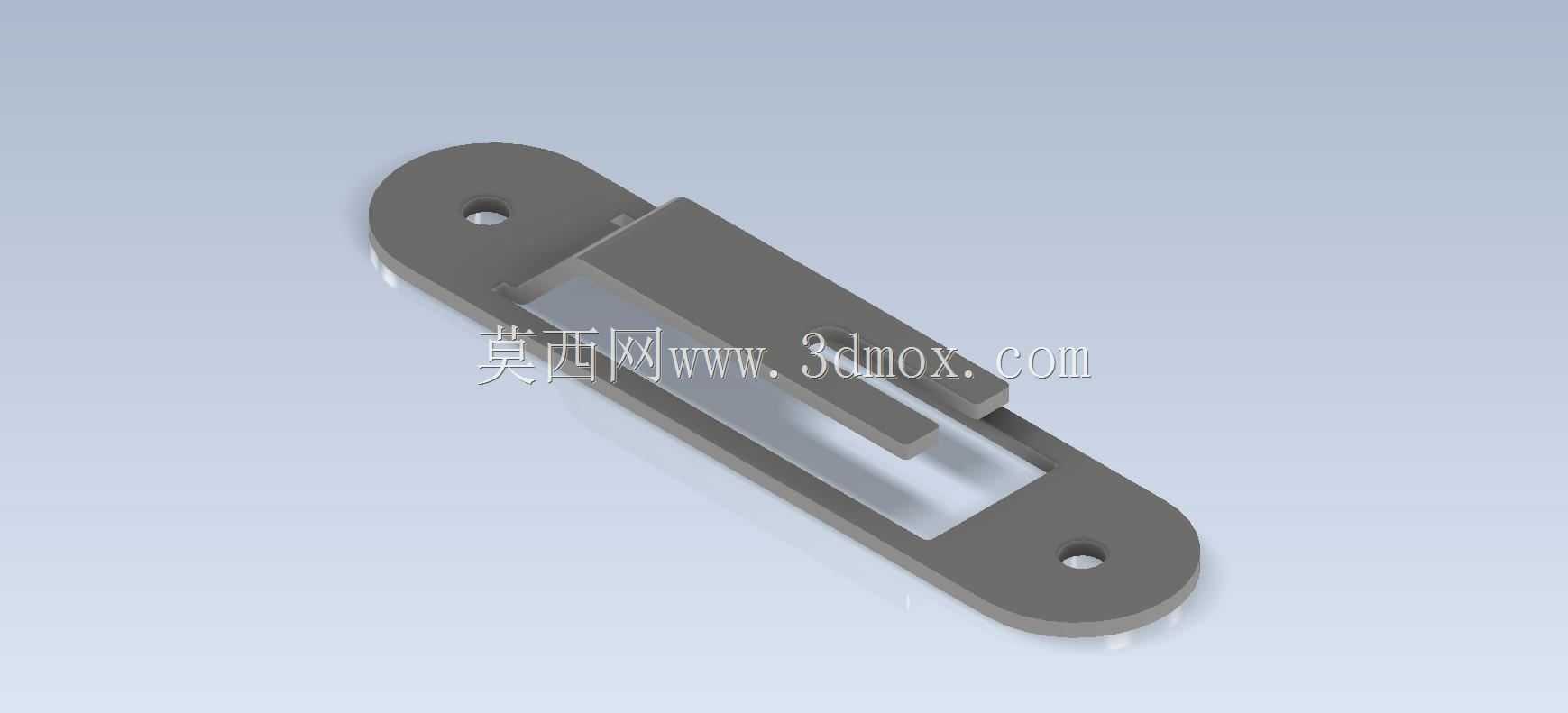

　　这款钣金结构件属于典型的薄板冲压成型滑动连接件，在各类小型机电设备、箱柜柜体、工装夹具的开合限位场景中应用十分广泛，日常接触到的低压配电柜柜门辅助锁止、小型自动化设备的检修门滑动卡扣、工装治具的快速定位压条上，都能见到同结构原理的零件身影。从结构功能来看，零件主体采用长条形一体化钣金成型设计，两端的圆形沉孔为安装固定位，可适配M3-M5规格的盘头螺丝完成与安装基座的固定，沉孔设计能够保证螺丝安装后端面不突出零件表面，避免对滑动配合的部件产生运动干涉。零件中段的开槽结构为滑动导向轨道，上方配套的卡扣压片可沿着轨道方向做直线往复滑动，当卡扣滑动至轨道端部限位位置时，可实现对配套配合件的压紧锁止，反向滑动即可解锁，

　　整个运动行程控制在30mm-40mm区间，适配多数小型箱柜的开合间隙需求。从设计思路层面，该零件充分利用了钣金冲压工艺的成型优势，主体底座采用1.5mm-2mm厚度的冷轧钢板一次冲压落料、冲孔、折弯成型，不需要额外的拼接焊接工序，既保证了零件整体的结构刚性，又能有效控制批量生产的加工成本。滑动卡扣部分同样采用薄板冲压成型，卡扣与底座轨道的配合间隙控制在0.1mm-0.2mm之间，既能够保证滑动过程顺畅无卡滞，又不会因为间隙过大出现晃动松脱的问题。在安装边界方面，零件整体长度控制在80mm-100mm区间，宽度在20mm左右，安装时需要在基座上预留对应长度的平直安装面，两端安装孔的中心距为零件总长度减去两端圆弧半径的两倍，

　　安装孔位的同轴度公差需要控制在0.1mm以内，避免安装后零件出现翘曲变形影响滑动手感。零件表面可根据实际使用场景做镀锌、喷塑或者发黑处理，镀锌处理适配普通室内干燥环境的使用需求，喷塑处理可提升零件的耐锈蚀能力适配户外或者潮湿工况，发黑处理则多用于对外观质感有要求的精密设备内部。在实际选型应用中，需要重点关注卡扣的压紧力参数，该结构的压紧力来自钣金件自身的弹性形变，设计时通过调整卡扣压片的折弯角度来控制压紧力大小，常规工况下压紧力控制在15N-20N即可满足日常锁止需求，既不会因为压紧力过大导致解锁操作费力，也不会因为压紧力不足出现受振动自行松脱的问题。同时轨道端部的限位挡边采用一体冲压成型，挡边的高度控制在1.2倍料厚，

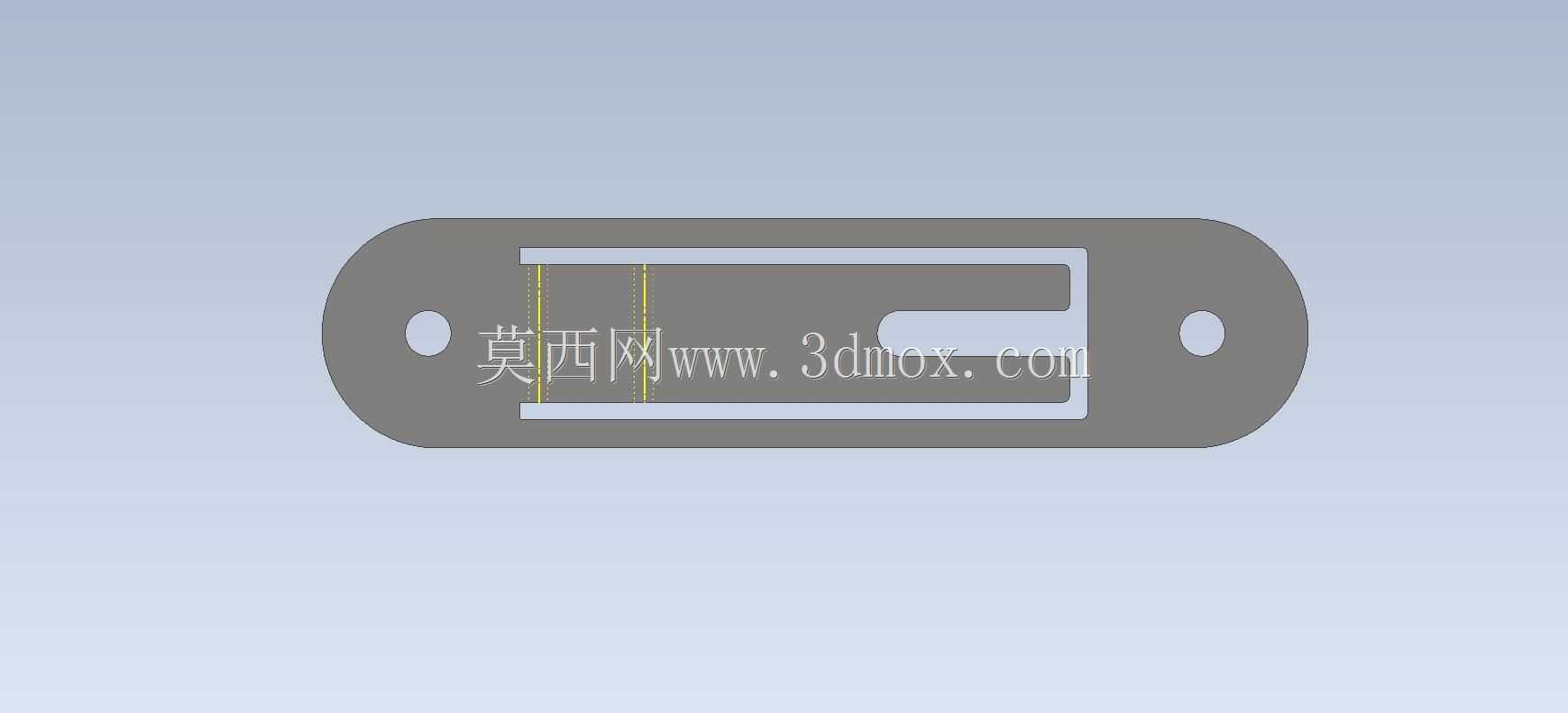

　　能够承受滑动到位时的冲击载荷，不会因为多次往复滑动出现挡边变形失效的问题。对于三维建模从业者而言，这类钣金零件的建模需要重点关注折弯系数的设置，根据实际选用的板材材质和厚度调整K因子参数，保证展开后的下料尺寸与实际冲压加工尺寸一致，同时要注意在滑动配合面预留合理的工艺间隙，避免建模时出现零对零配合导致实际生产装配出现干涉。另外这类零件在做装配验证时，需要模拟卡扣全行程滑动的状态，检查整个运动过程中是否存在与周边其他零部件的干涉问题，尤其是在螺丝安装完成后，螺丝头部的高度是否会侵入卡扣的滑动空间，这类细节问题在实际生产装配中很容易被忽略，往往会导致零件组装后出现滑动卡滞甚至无法装配的问题。
