带颈法兰盘连接结构三维练习模型

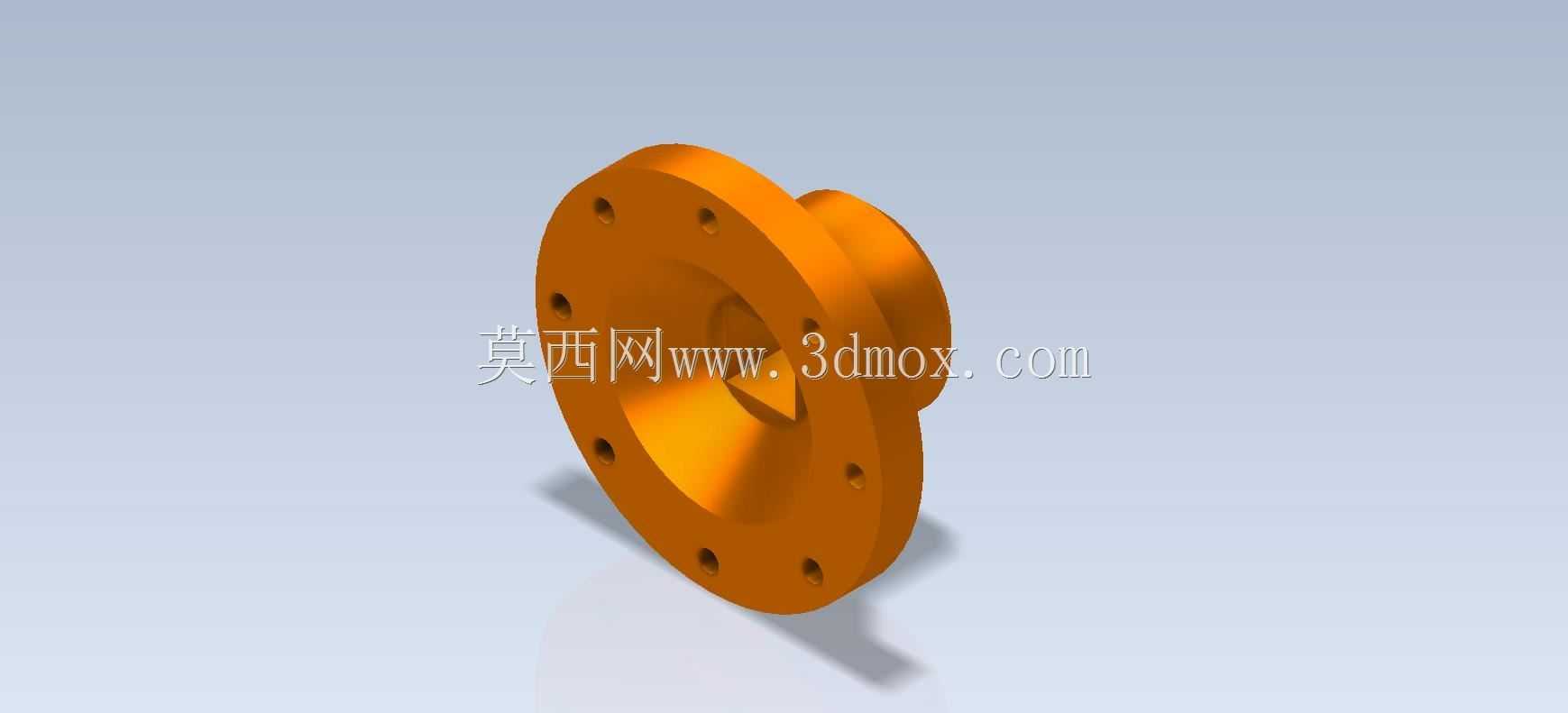

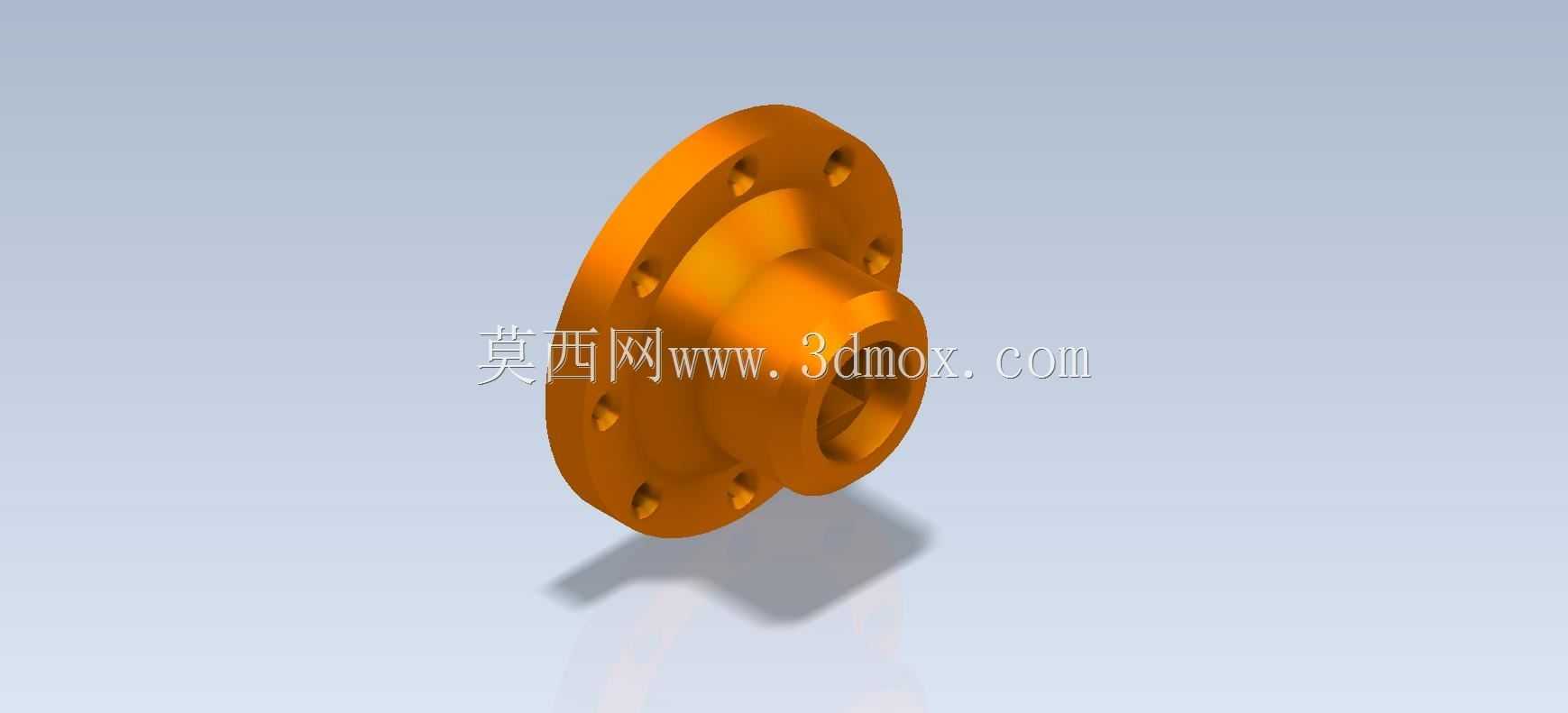

　　在流体输送管路、压力容器装配、动力设备端面对接场景里，法兰类零件是实现刚性密封连接的核心基础构件，本次建模的带颈法兰结构，针对中低压管路的轴向载荷分散需求做了结构优化，区别于普通平焊法兰的直边结构，带颈的锥形过渡段能有效降低对接位置的应力集中系数，在泵阀出口、减速机端盖、液压管路对接的实际工况里，这类结构能承受一定的管路振动与轴向拉扯，避免焊缝位置长期受交变载荷出现开裂渗漏。

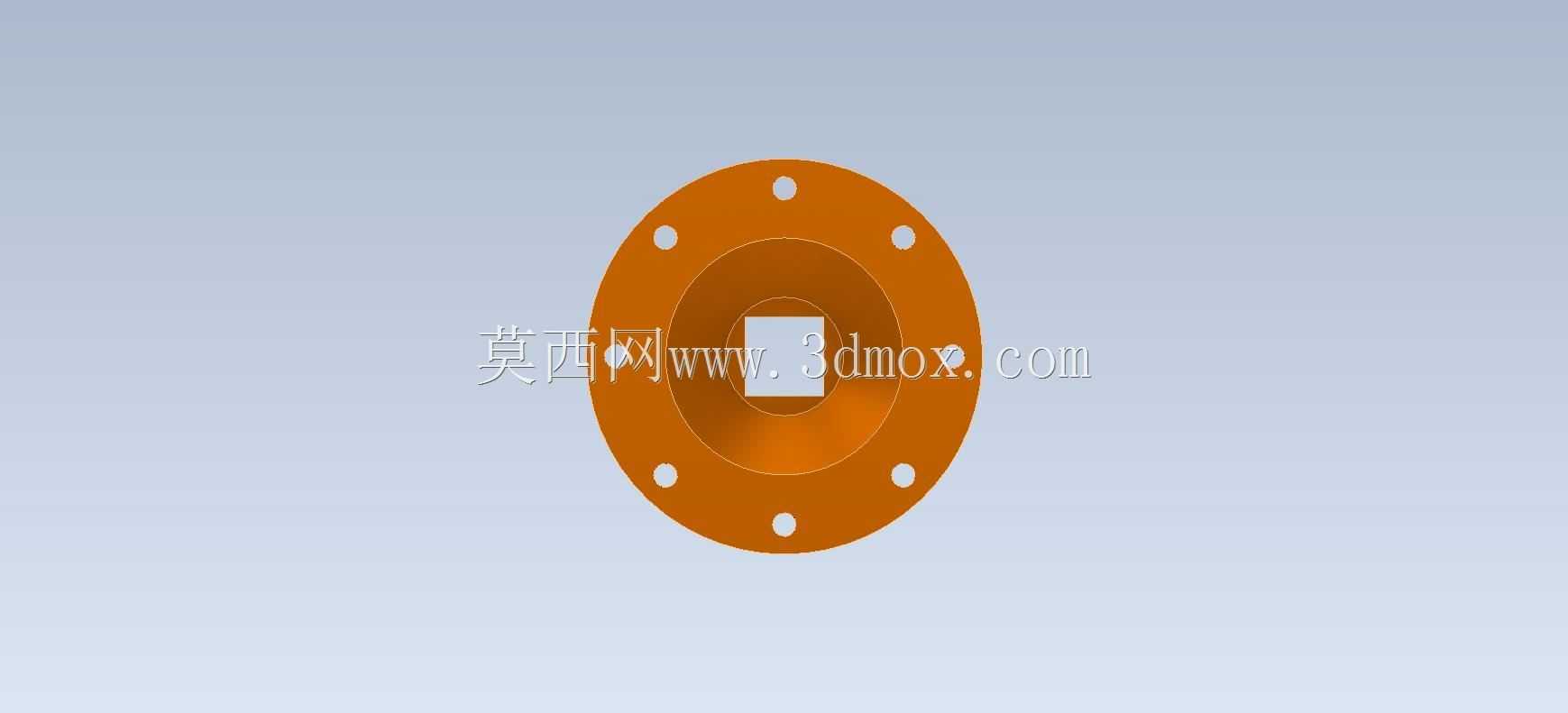

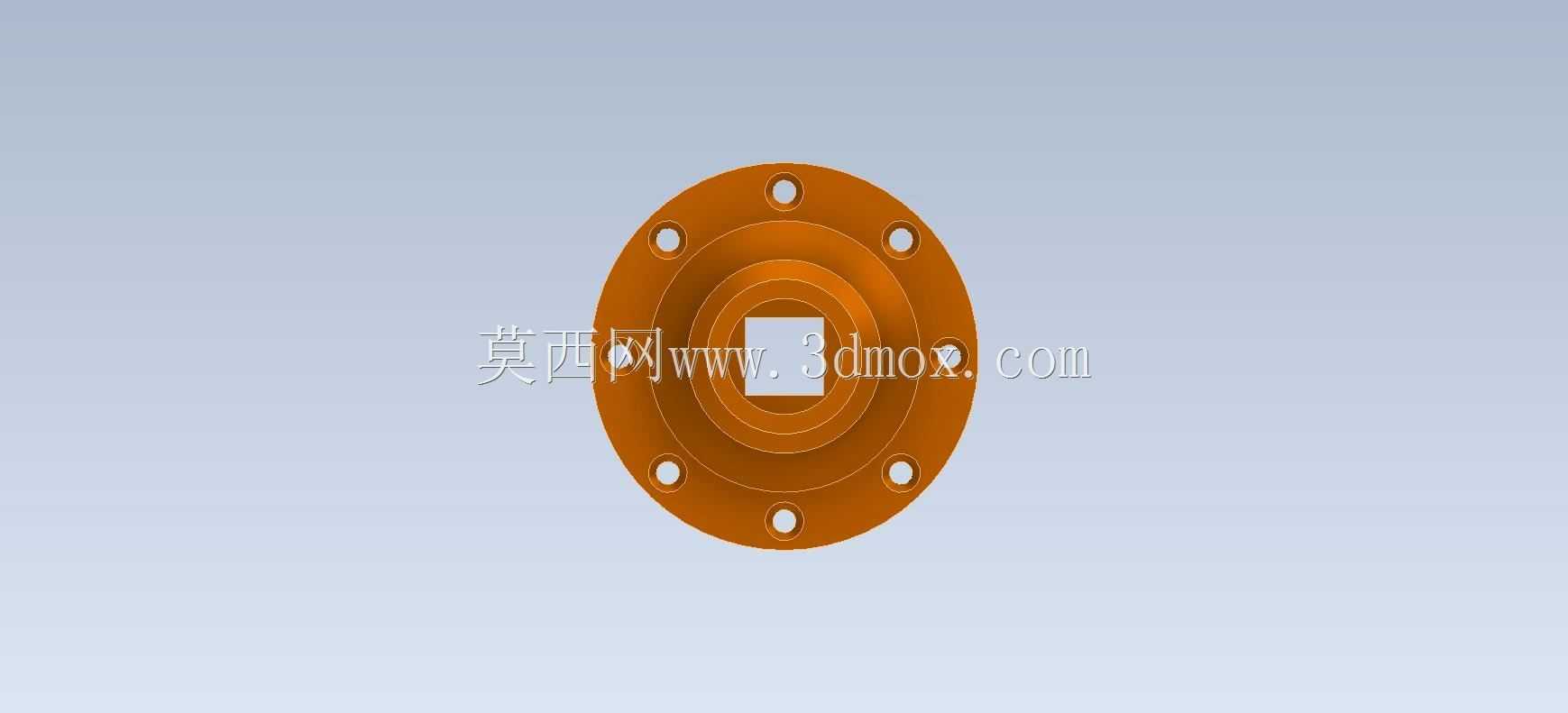

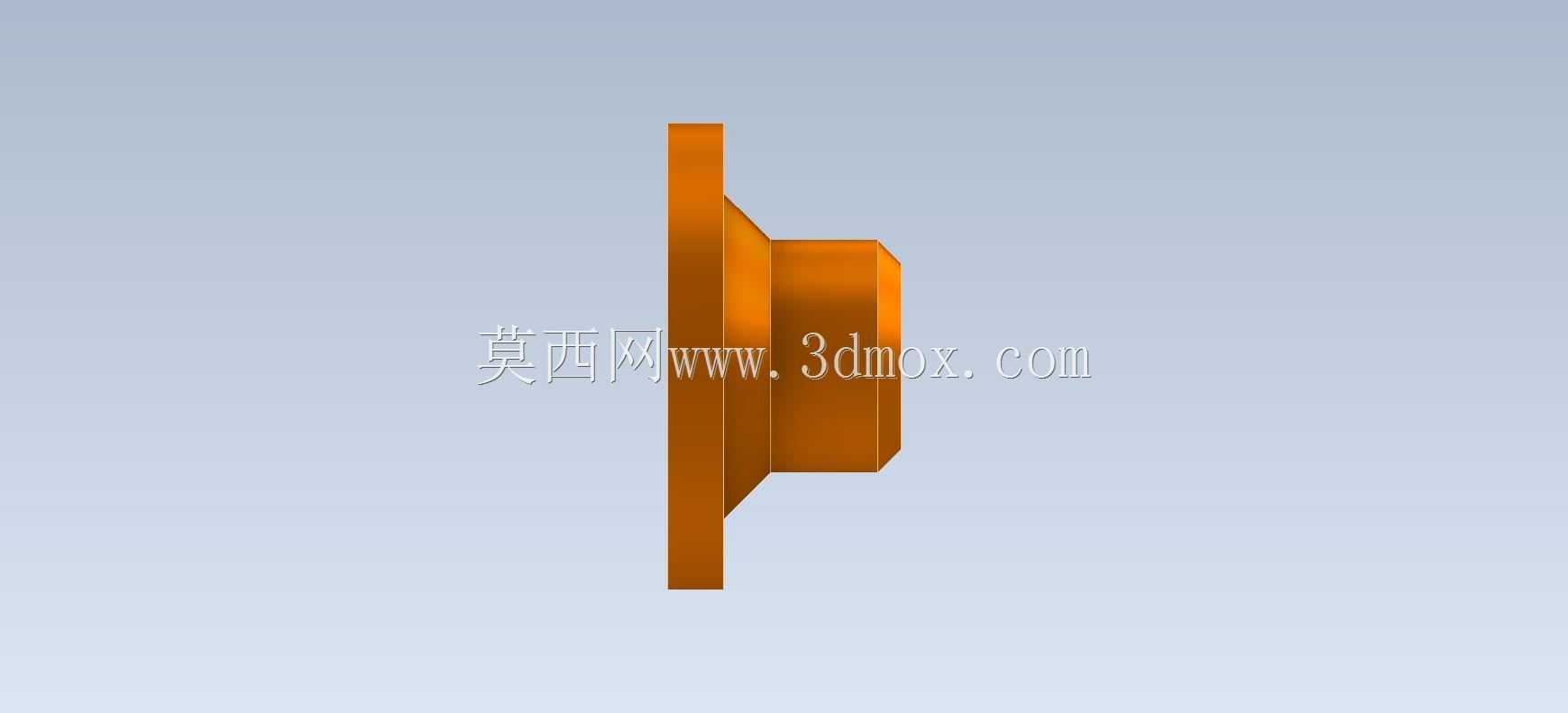

　　从结构设计逻辑来看，法兰盘端面均匀分布的8个螺栓通孔，是按照公称压力对应的螺栓分布圆直径做的等距排布，孔位的位置度公差需要控制在0.1mm以内，才能保证对接时螺栓能顺利穿入，不会出现别劲导致密封垫压合不均的问题；中心的通孔为介质流通通道，内径尺寸匹配对接管路的通径要求，内壁做了光滑过渡处理，减少介质流经时的阻力损失，带颈部分的外径从法兰盘面向对接端逐步收窄，过渡圆角的取值参考了材料的抗疲劳性能要求，避免截面突变位置在压力波动时产生应力峰值。

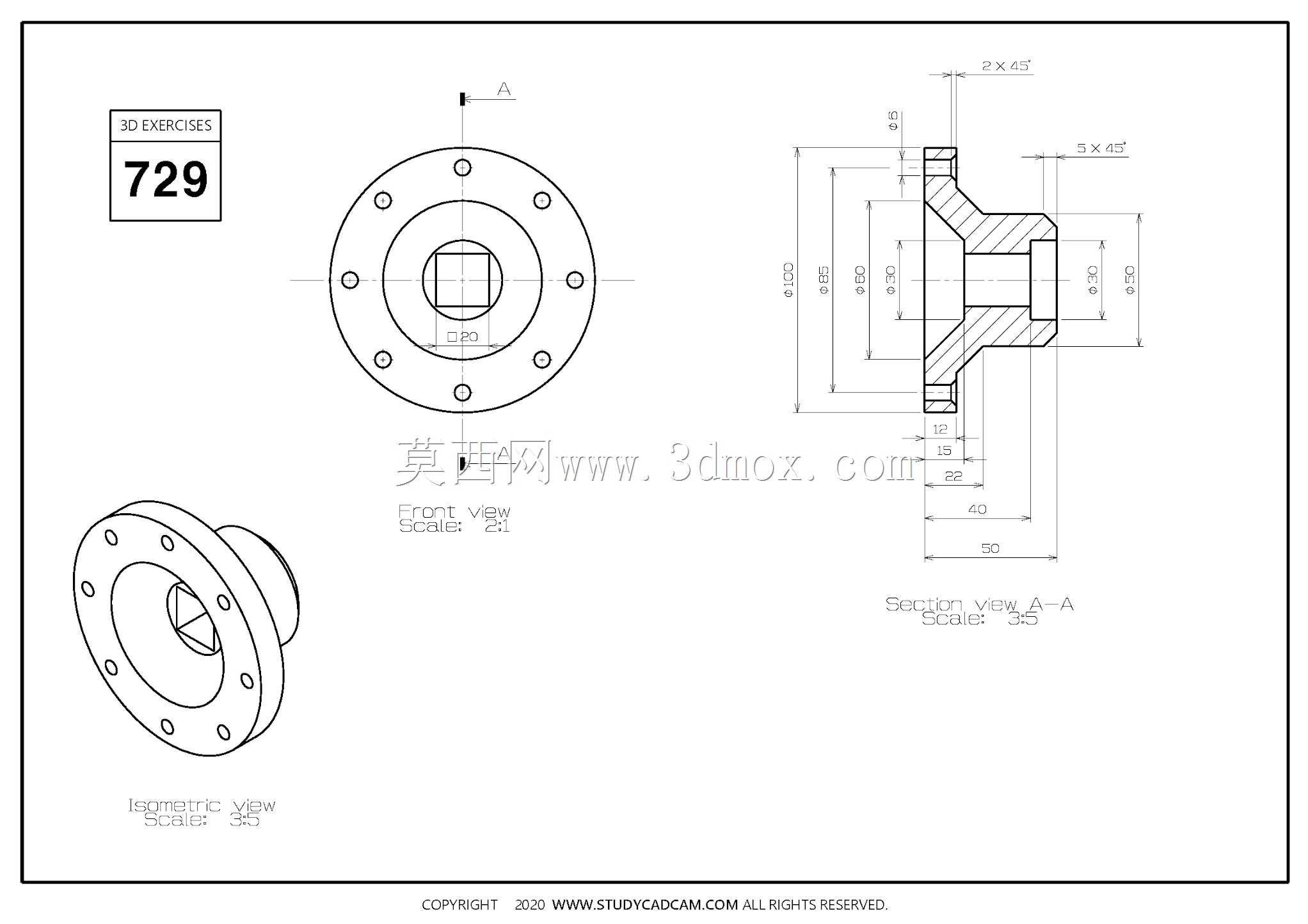

　　建模过程中首先以中心轴线为基准建立旋转特征，做出法兰的主体轮廓，包括盘体、锥形颈段、中心通孔的基础形态，之后在盘体端面建立螺栓孔的圆周阵列特征，这里需要注意孔端的倒角处理，安装侧的1×45°倒角能引导螺栓顺利穿入，密封侧的端面需要保证平面度要求，建模时要预留0.2mm的精加工余量参考，对应实际加工里的车削与磨削工序；法兰的整体安装边界需要考虑对接空间的预留，盘体外径尺寸要大于螺栓分布圆直径至少2倍螺栓公称直径，保证螺栓安装时有足够的扳手操作空间，颈段的长度要满足焊接或者套接的装配尺寸要求，避免对接时和相邻管路的焊缝位置产生干涉。

　　实际应用中这类法兰的密封依靠端面之间的密封垫压缩实现，所以建模时端面的粗糙度参考值设置为Ra1.6，对应机加工的精车要求，螺栓孔的中心轴线要和法兰端面保持垂直，垂直度公差不超过0.05mm，否则螺栓锁紧后会产生附加弯矩，影响连接的可靠性；针对不同的工况介质，法兰的材质可以选择铸铁、碳钢或者不锈钢，建模时的壁厚取值参考了公称压力1.6MPa的使用场景，盘体厚度能满足螺栓锁紧时的刚度要求，不会在锁紧力作用下产生翘曲变形，导致密封失效。

　　从建模练习的角度来看，这个零件涵盖了旋转特征、圆周阵列、倒角、圆角等常用的三维建模命令，能帮助初学者掌握盘类带颈零件的建模思路，理解基准轴、特征阵列的使用逻辑，同时在建模过程中可以同步思考零件的加工工艺与装配要求，避免出现脱离实际生产的不合理结构，比如螺栓孔距离盘体外缘过近、过渡圆角过小导致应力集中、颈段长度不足无法保证焊接强度这类常见的设计问题。在管路系统装配时，法兰的对接面需要和管路轴线保持垂直，倾斜角度偏差不能超过0.5°，否则会导致密封垫压合不均匀，局部压力不足出现渗漏，建模时的装配约束也需要贴合这个实际要求，以中心轴线和端面为装配基准，保证对接位置的同轴度与端面贴合度。另外法兰颈段和管路对接的位置，设计了定位止口结构，装配时可以快速实现管路和法兰的同轴定位，减少装配时的调整时间，止口的配合公差选择H7/h6的间隙配合，既能保证定位精度，又不会因为过盈导致装配困难，这个细节在建模时需要准确做出配合面的尺寸公差参考，对应实际加工时的精度控制要求。
