多工位安装定位钣金支撑固定座

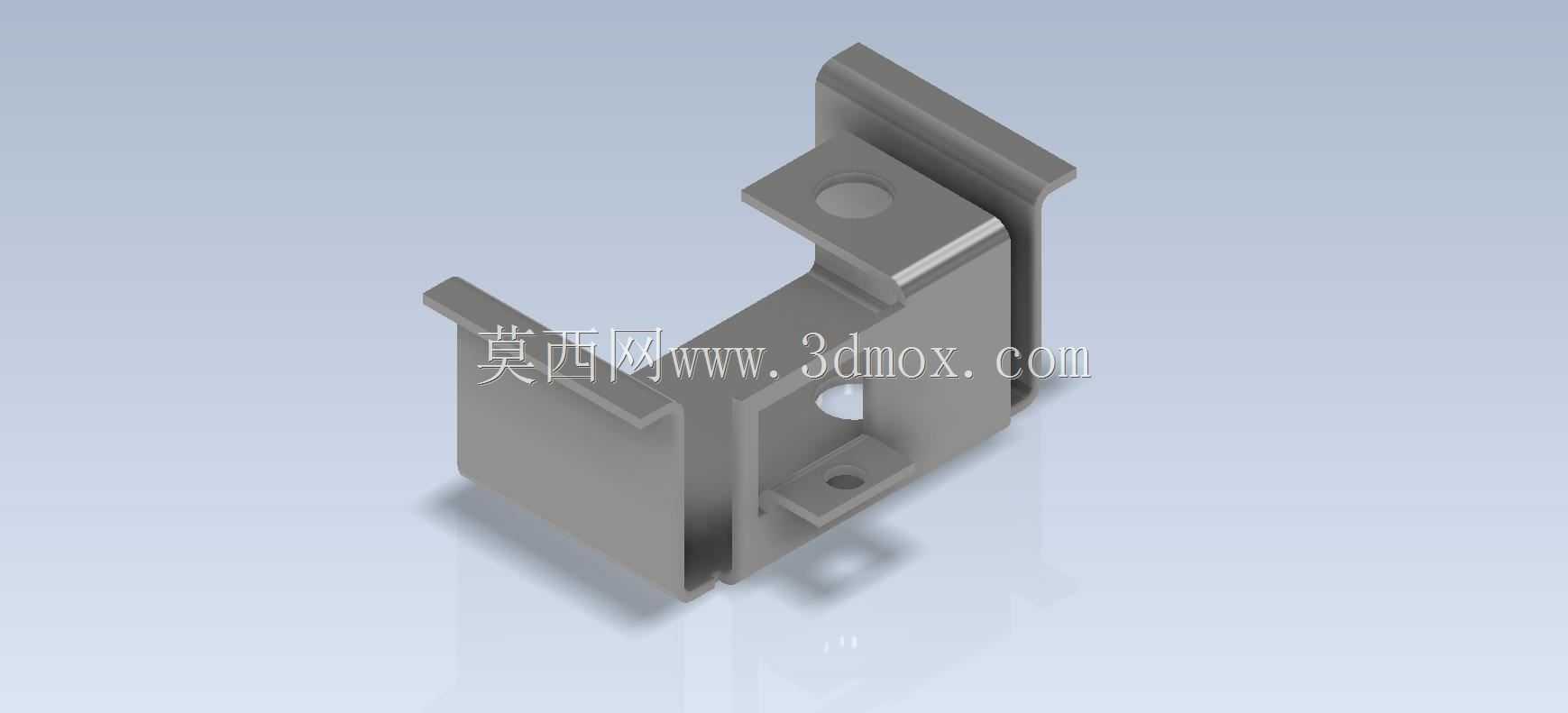

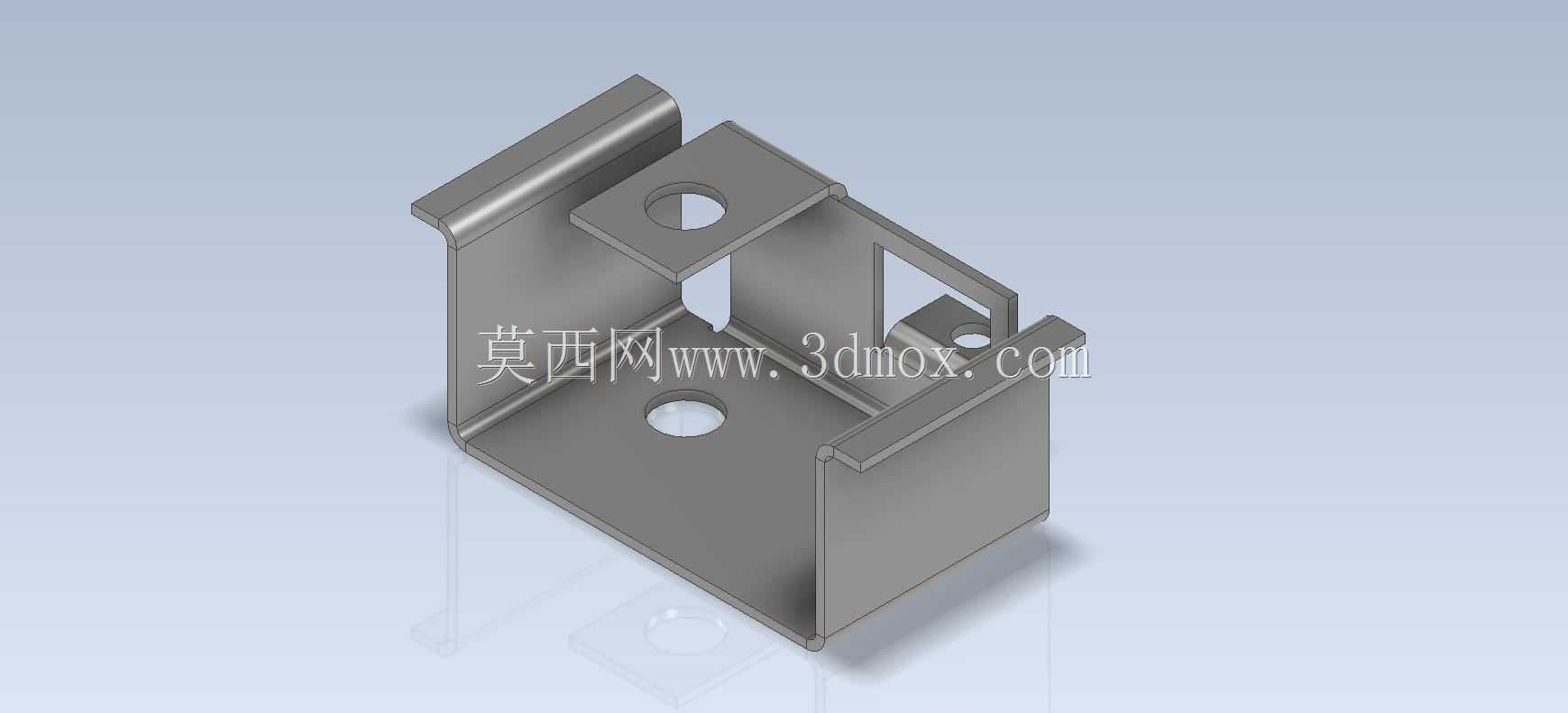

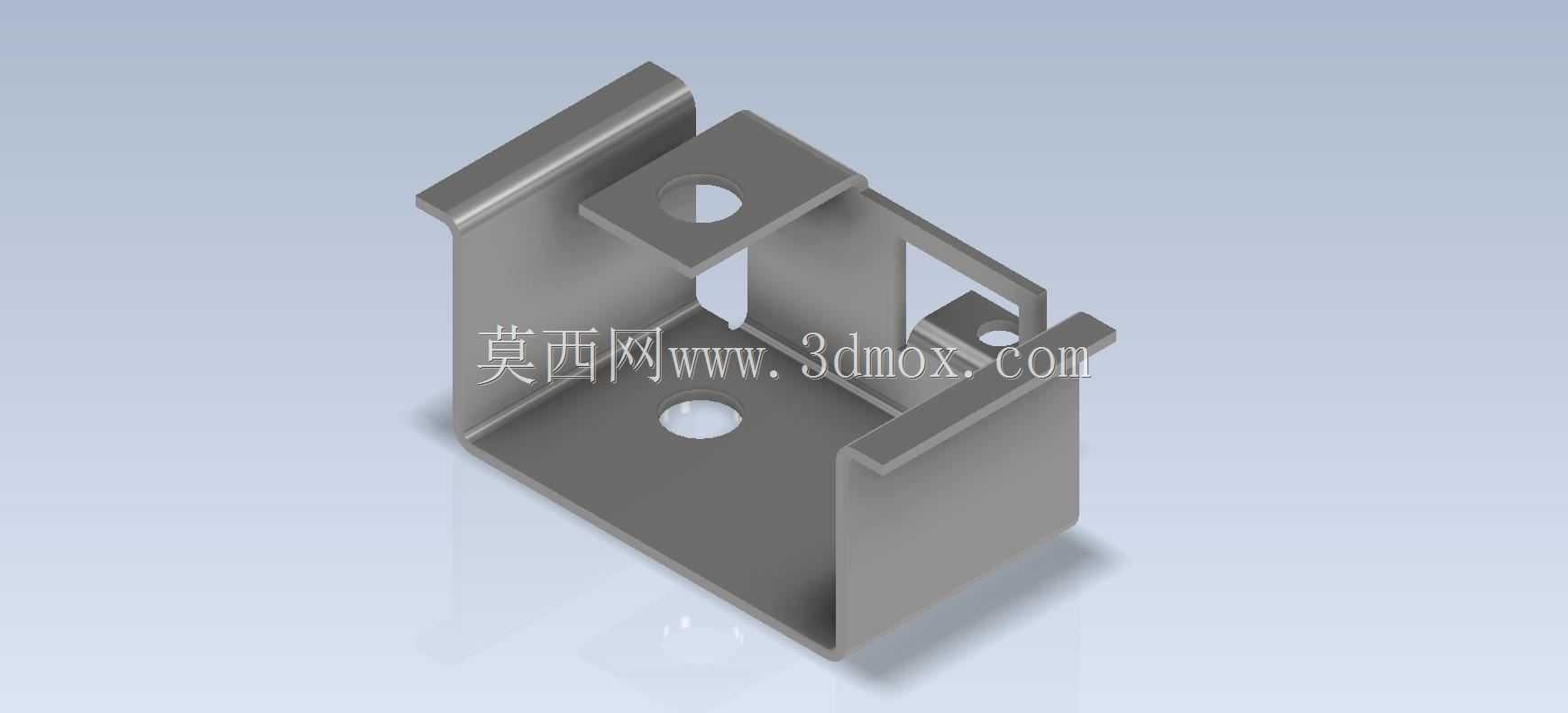

　　这款钣金支撑固定座，在小型自动化设备的内部走线、小型气动元件安装场景里使用率很高，尤其是在桌面型分拣设备、小型检测工装的机架内部，经常用来承装重量不超过2kg的小型阀件、传感器安装支架或者走线槽的固定点位。从实际使用的角度看，这类零件不需要额外的机加工工序，所有结构都通过数控冲裁、折弯完成，量产时单件加工节拍可以控制在15秒以内，适合批量配套设备生产，不需要后续的表面打磨或者二次钻孔，只要做好折弯角度的管控就能直接上线装配。

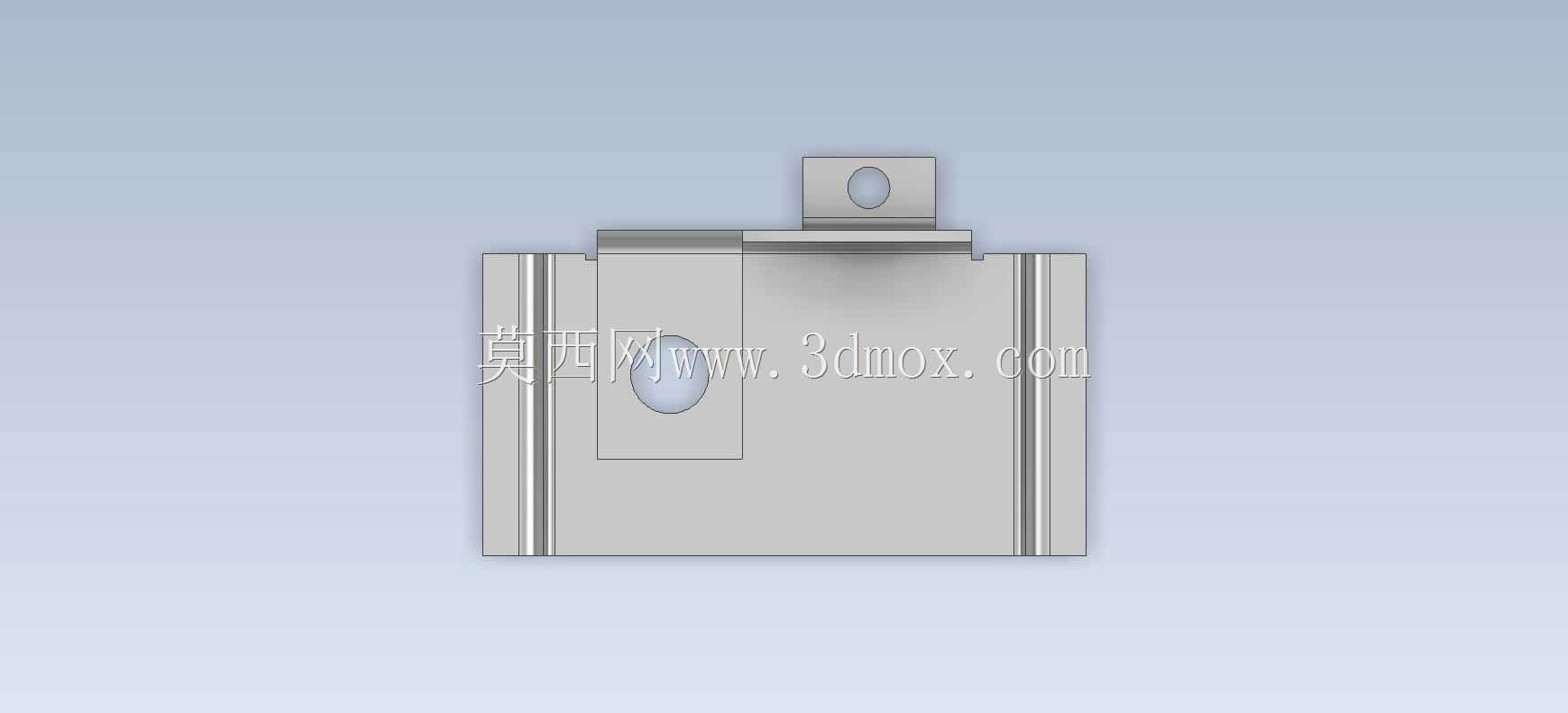

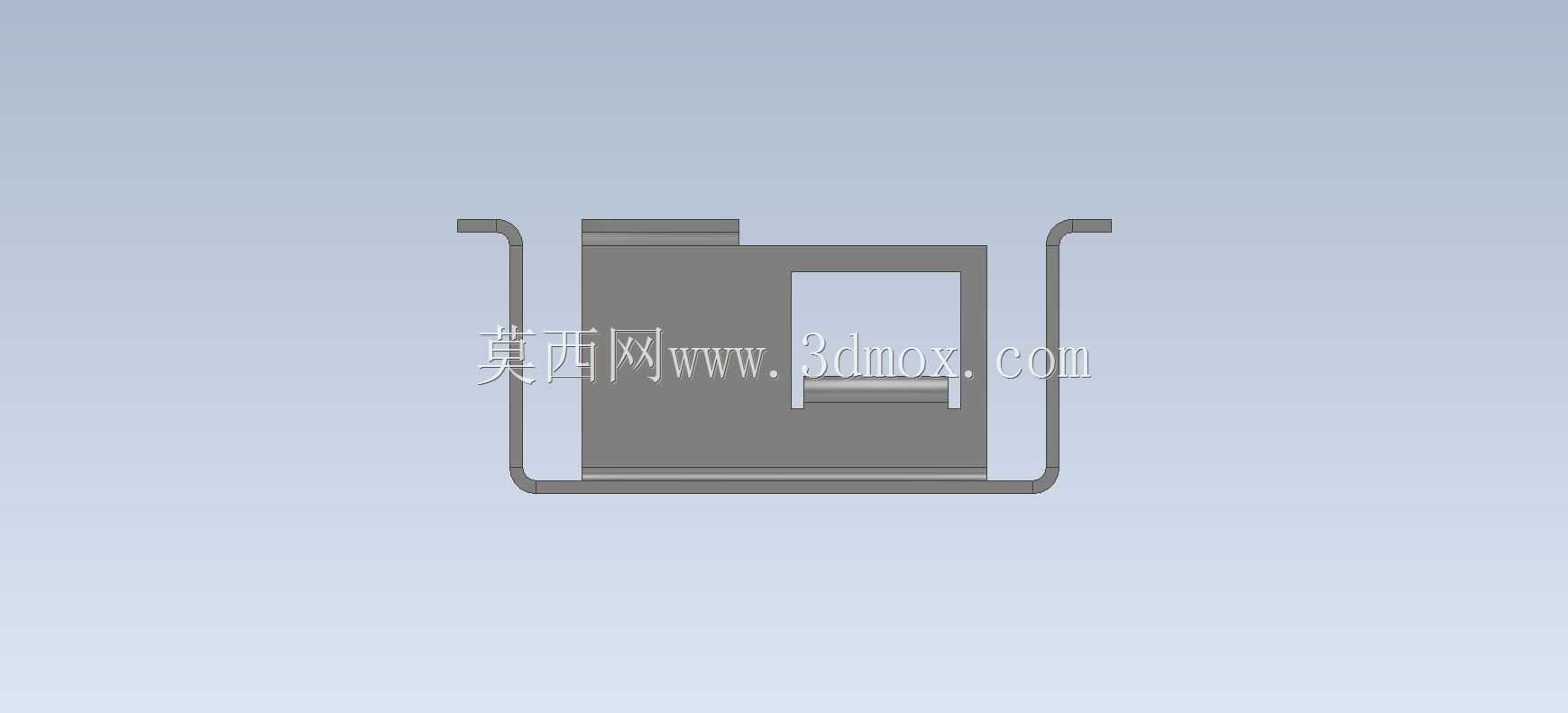

　　设计的时候首先要考虑的是安装边界的适配性，零件底部的平整折弯面是主要的承载基准，这个面的平面度需要控制在0.1mm以内，避免安装后出现倾斜导致上部固定的元件对位不准。底部预留的圆形过孔是用来穿M4或者M5的内六角固定螺丝，孔位距离两侧折弯立板的距离要留出足够的扳手操作空间，实际设计时这个间隙留了8mm，足够普通L型内六角扳手伸入操作，不需要额外预留避让沉孔，减少一道冲压工序。两侧向上折弯的立板高度是根据常见小型元件的安装高度设定的，立板上的翻边结构不是多余设计，一方面是用来增强薄板的整体刚性，避免1.5mm厚的冷轧钢板在承重时出现立板外张变形，另一方面翻边的直角边可以作为元件安装时的侧向定位基准，装配时只要把元件侧边贴住翻边，就能快速对准安装孔位，减少装配时的调整时间。

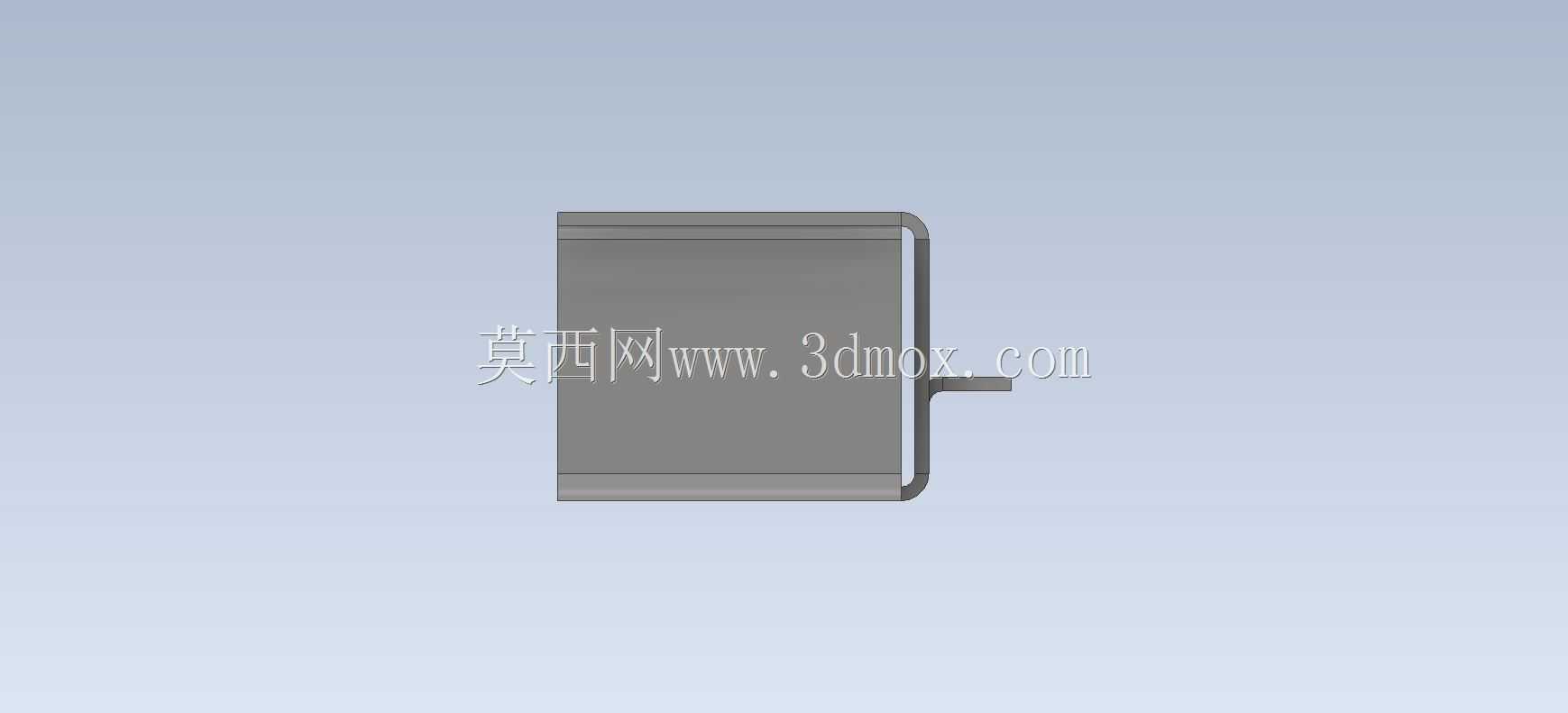

　　上部伸出的带孔折弯耳位，是用来做侧向的辅助固定或者走线绑带的穿孔位，当这个固定座安装在设备机架的竖直型材面上时，这个耳位可以穿扎带固定旁边的气管或者线缆，避免线缆晃动摩擦到设备的运动部件；如果是安装在水平面上，这个耳位也可以作为相邻两个固定座之间的连接点位，用小规格的连接片把多个固定座连成一排，用来承装更长的走线槽或者多联阀组。零件中间的方形缺口是特意预留的避让空间，当固定座安装位置靠近设备的钣金立柱或者型材凸台时，这个缺口可以直接跨过凸台结构，不需要额外在安装面加垫片垫高，减少装配时的配件数量，也能让固定座的安装贴合度更好，避免长期使用后因为震动出现固定螺丝松动的问题。

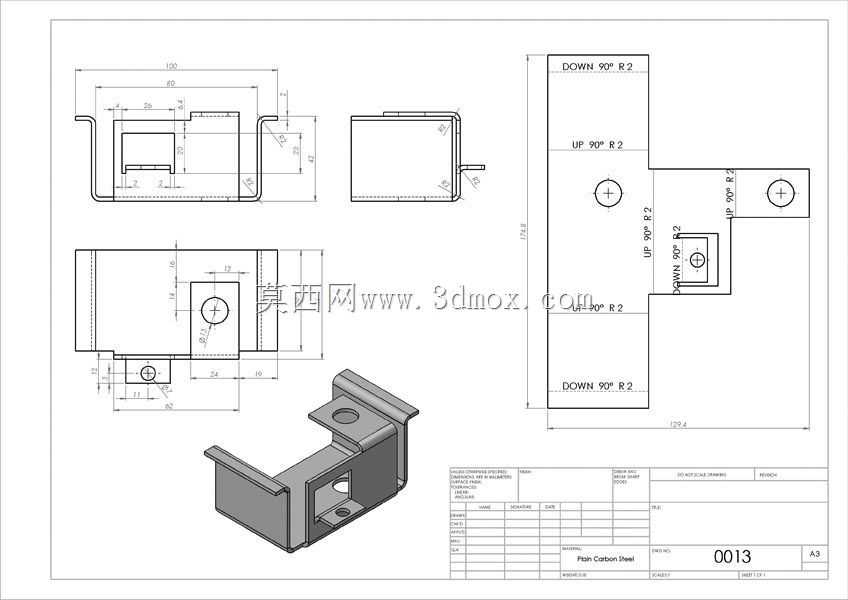

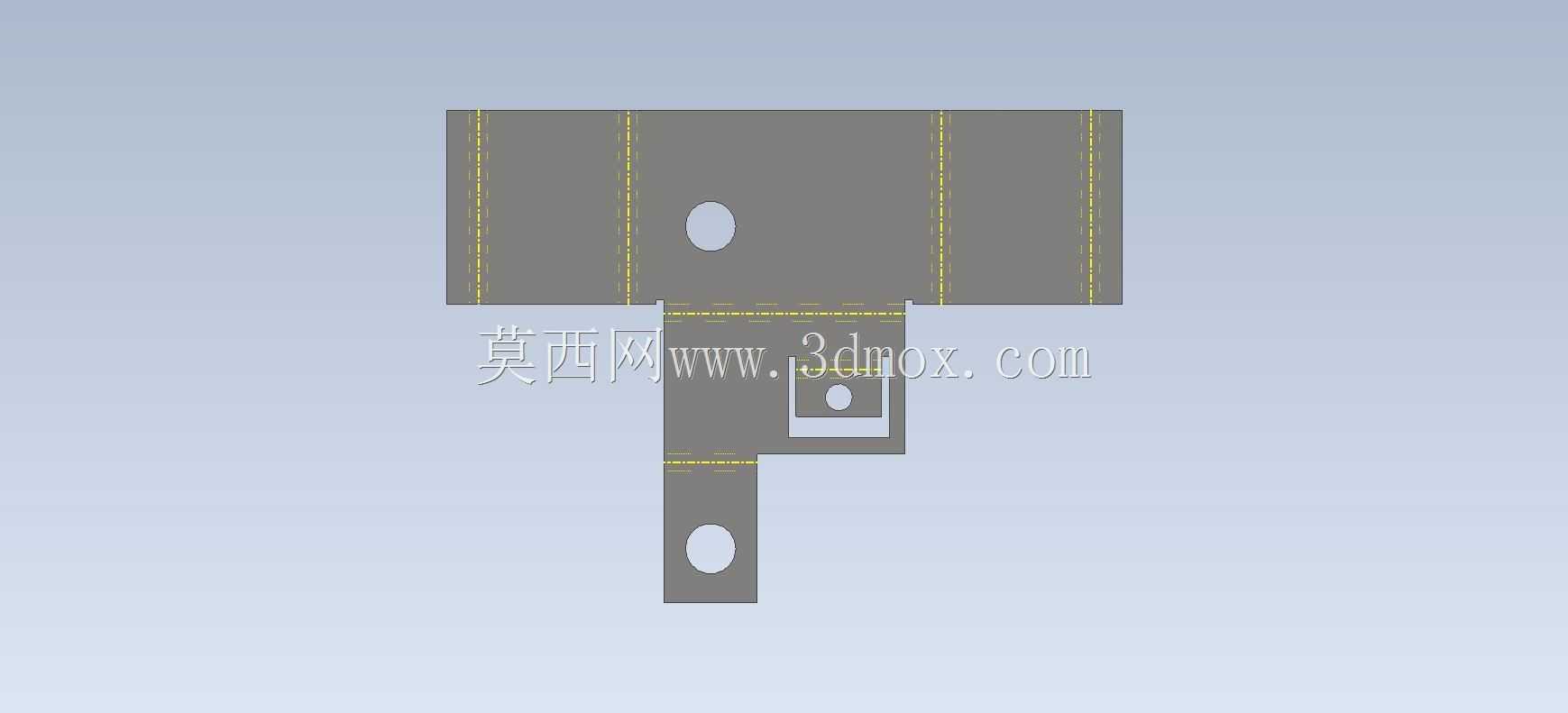

　　从折弯工艺的角度看，所有折弯边的内R角都统一设定为0.8mm，和板材厚度匹配，避免折弯时出现开裂或者回弹过大的问题，所有的孔位距离折弯线的距离都大于2倍板材厚度，防止冲孔时因为距离折弯线太近导致孔位变形。零件没有设计焊接结构，所有连接都靠折弯成型的卡扣或者螺丝固定，后期维护时如果某个部位出现变形，可以直接单独更换这个固定座，不需要切割或者焊接，维护成本很低。在实际的设备调试场景里，这类钣金件还可以根据现场的安装需求，对上部的耳位进行小幅的手动弯折调整，因为板材厚度适中，不需要专用工具就能微调角度，适配现场的特殊安装角度需求，比机加工的固定座灵活性更高。

　　这类钣金固定座的适用场景不局限于工业设备，在小型电控柜内部的元件安装、户外小型设备的内部支架固定场景里也能使用，只要做好对应的表面镀锌或者喷塑处理，就能适应普通的户外潮湿环境，不会轻易出现锈蚀问题。设计时没有做多余的装饰性结构，所有的结构特征都服务于安装、固定、避让、增强刚性这几个核心功能，没有冗余的加工工序，是非常典型的实用型钣金结构件，适合作为钣金初学者练习折弯工艺、孔位避让、刚性增强设计的典型案例，能帮助初学者理解钣金设计里“工艺优先、功能优先”的核心思路，避免设计出看起来结构复杂但无法加工、装配困难的零件。
