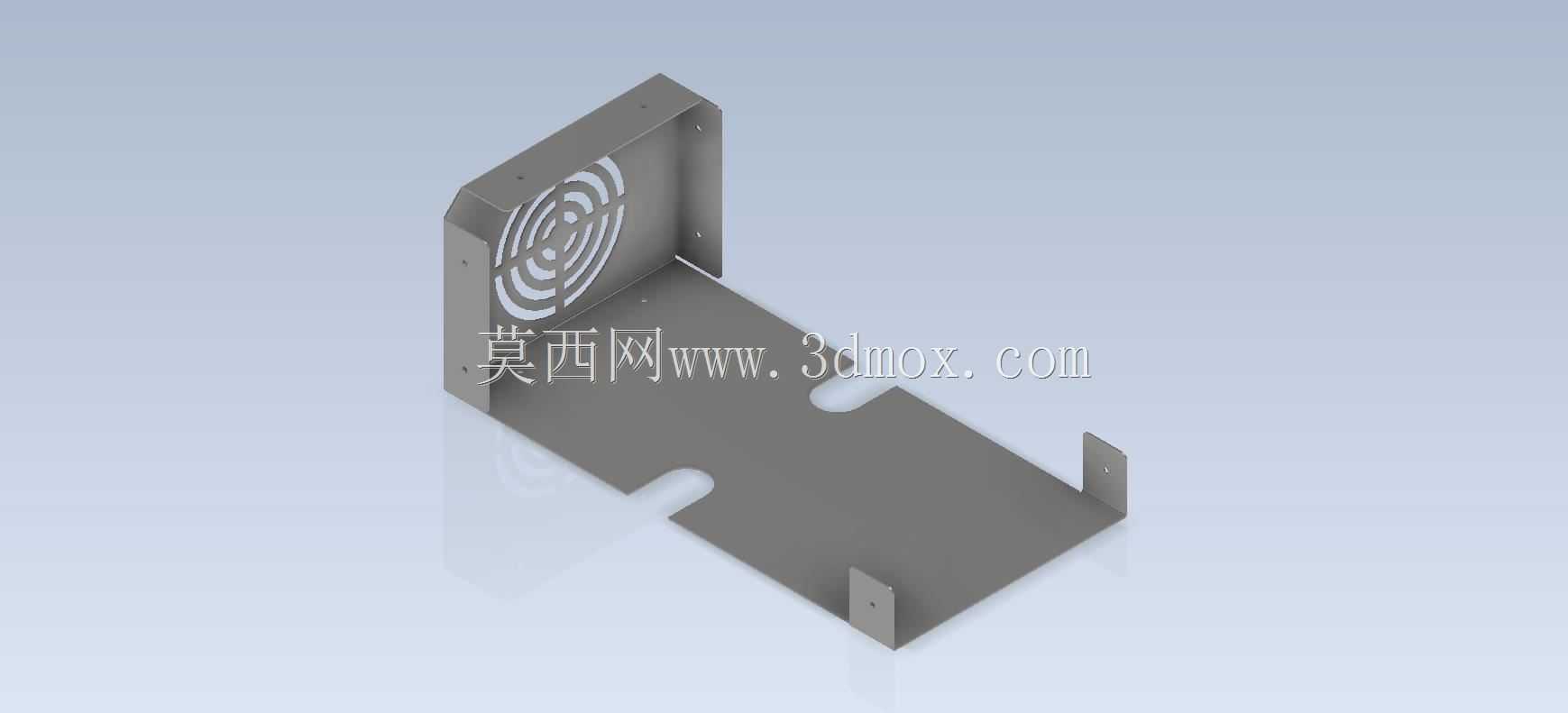

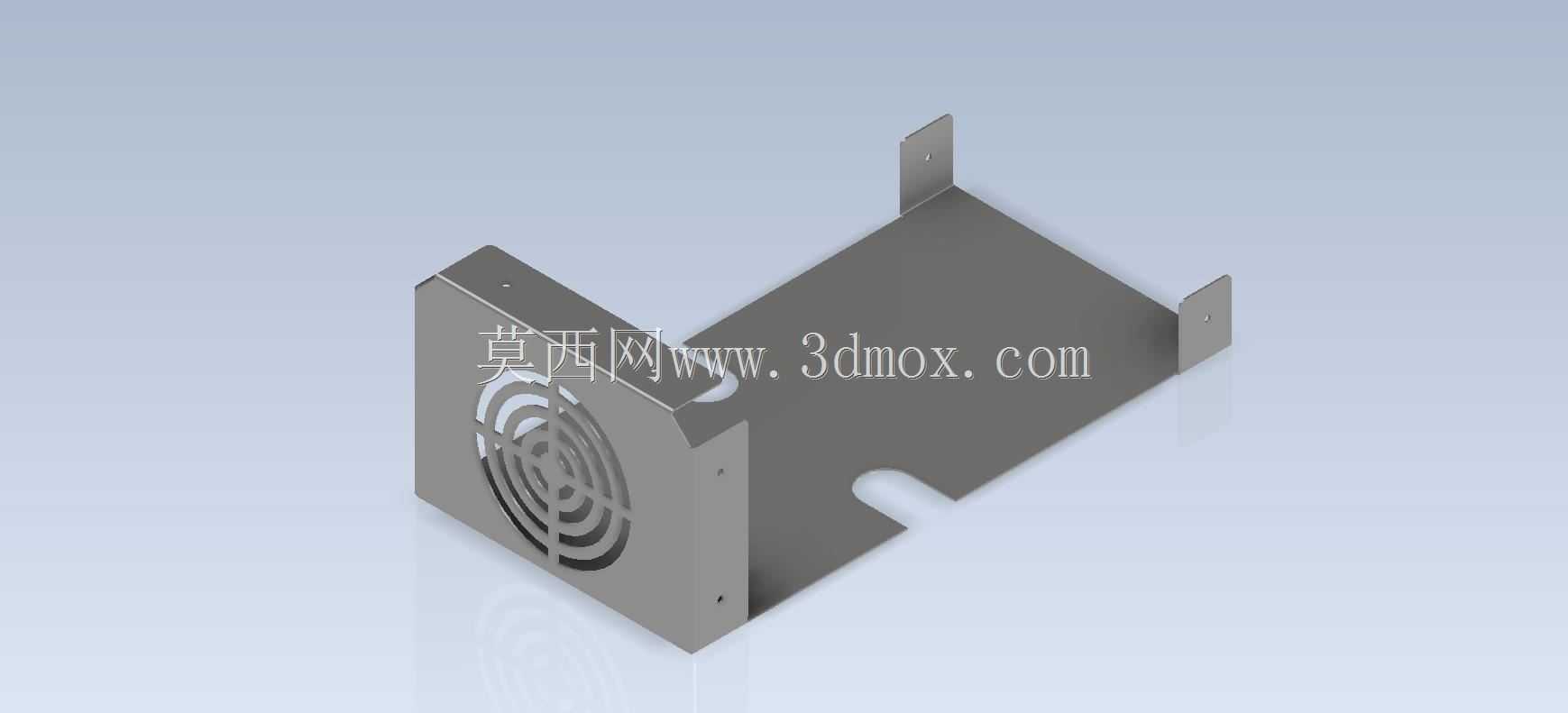

带散热格栅的设备钣金安装外壳结构

　　这款钣金壳体是小型工控、电子类设备内置安装场景下的典型防护结构，日常多应用在桌面型控制模块、小型功率驱动板、嵌入式传感单元的外层防护与安装固定环节，在小型自动化设备的控制仓内、桌面式检测仪器的内置模块区、低压电控单元的独立安装位都能见到这类结构的身影。从实际使用场景来看，这类壳体不需要承担重载结构受力，核心作用是给内部的电路板、电子元器件提供物理防护，避免装配、运维过程中异物触碰电路板造成短路，同时隔绝外部少量粉尘、溅液对内部元件的影响，另外自带的安装支耳可以直接将整个模块固定在设备仓的安装梁或者内壁板上，不需要额外设计转接支架，能大幅缩减设备内部的装配工序。

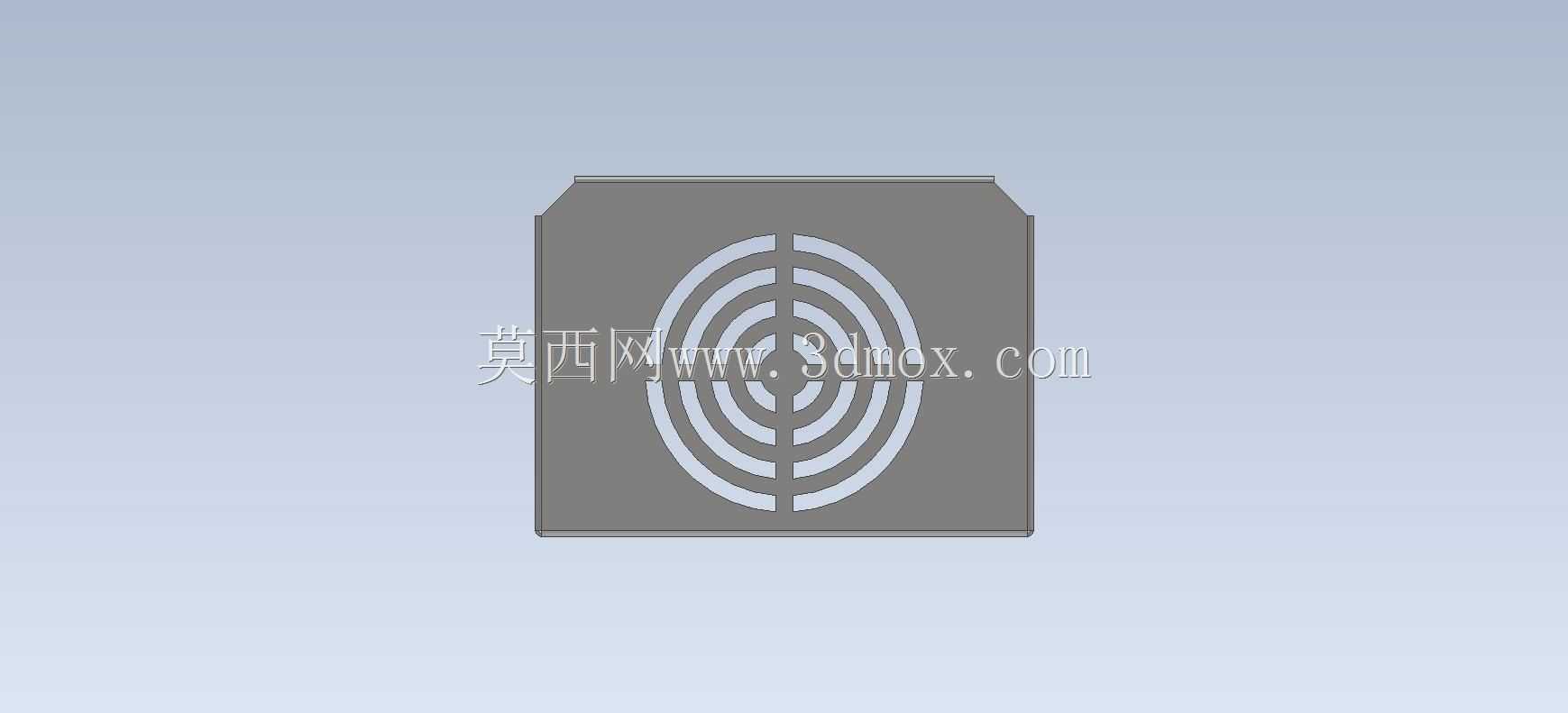

　　从结构功能特性来看，壳体主体采用单块钣金折弯成型的工艺路线，减少了拼接焊缝的数量，既能够控制整体加工成本，也能避免多件拼接带来的装配累积误差，保证壳体整体的形位公差满足内置安装的间隙要求。侧面预留的同心圆格栅是散热通道，当内部电路板带功率元件运行产生热量时，热空气可以顺着格栅缝隙自然流通排出，不需要额外加装导流结构就能满足小功率模块的散热需求，格栅的冲压成型是和主体下料工序同步完成的，不需要二次开孔加工，能有效提升批量加工的效率。壳体侧边延伸出的三个带安装孔的支耳，分别布置在不同的方位，安装时可以根据设备仓内的实际固定位选择对应的支耳锁付螺丝，适配不同走向的安装梁，避免出现安装位干涉需要现场返工修配的问题。壳体平面上预留的缺口是走线让位结构，内部电路板的外接线束可以直接从这个缺口穿出连接外部接口，不需要在壳体上额外加工走线孔，同时缺口的边缘做了折弯翻边处理，避免钣金锐边割破线束绝缘层，提升长期使用的安全性。

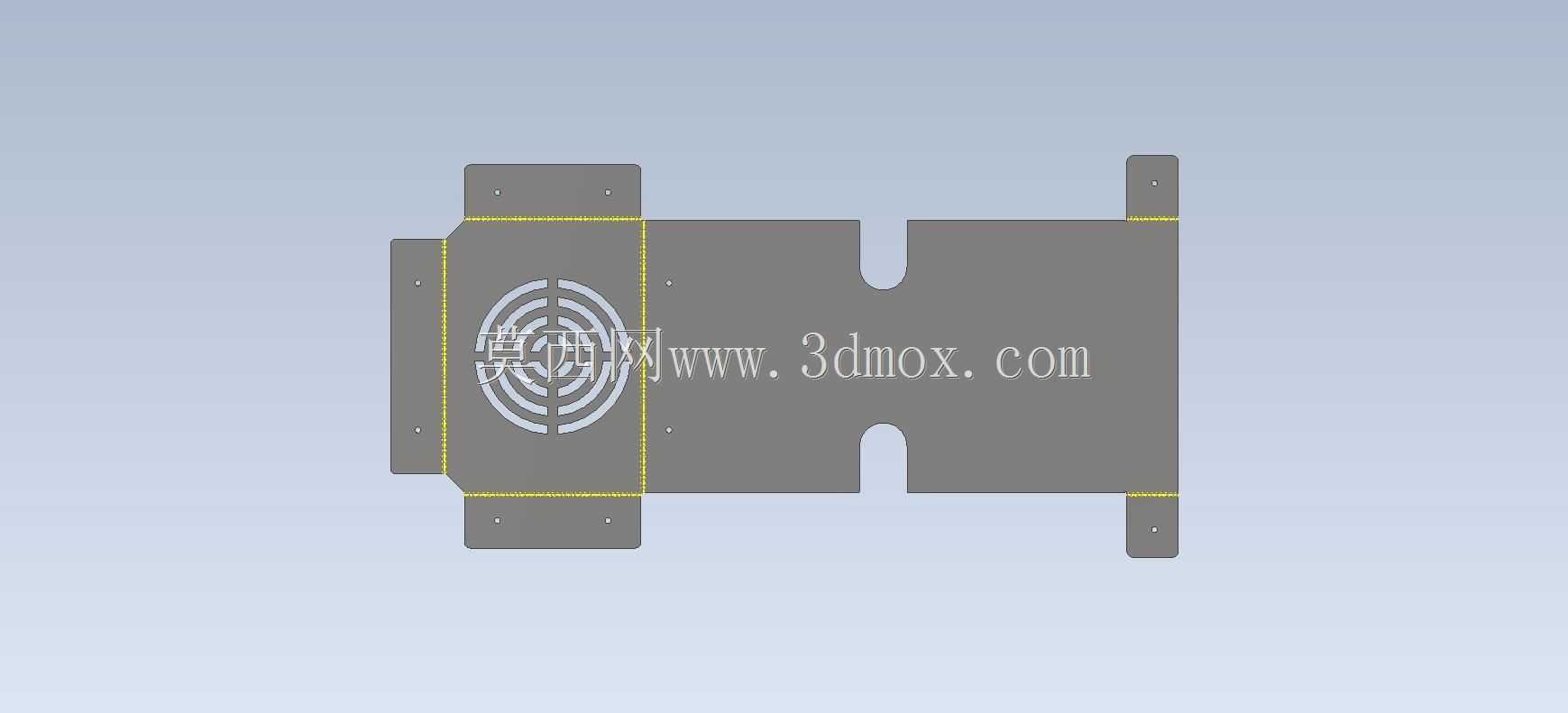

　　从设计思路层面拆解，这类钣金件的设计全程围绕易加工、易装配、满足基础防护三个核心目标展开，首先展开料的排样会尽可能提升板材利用率，所有折弯边的高度都控制在常规折弯机的最小加工范围内，不需要特殊刀具就能完成折弯作业，所有的开孔、格栅、缺口都在激光下料或者数控冲压工序一次成型，减少后续的二次加工工序。折弯的顺序遵循先内后外、先小边后大边的原则，避免折弯过程中已成型的结构和刀具发生干涉，所有的锐边都做了钝化处理，避免装配和运维过程中划伤操作人员。安装支耳的孔位设计预留了0.2mm的位置公差，就算安装梁上的固定孔存在少量位置偏差，也能顺利完成螺丝锁付，不会出现孔位对不上的装配问题。壳体的内部净尺寸是按照常规小型电路板的通用尺寸预留的，内部可以容纳常规尺寸的驱动板、控制板，侧边的间隙预留了电路板元器件的突出高度，不会出现元器件顶到壳体内壁造成挤压损坏的问题。

　　从安装边界与尺寸适配的角度来看，这类壳体的整体外形尺寸控制在小型内置模块的常规范围内，安装后不会占用过多的设备仓内部空间，支耳的安装孔中心距适配行业内通用的小型安装梁孔位标准，可以直接替换同类型的老旧壳体，不需要改动原有设备的安装结构。壳体的板材厚度选用常规的冷轧钣金厚度，既能够保证足够的结构强度，日常装配、运维过程中轻微磕碰不会出现明显变形，也不会因为板材过厚造成整体重量偏大，增加设备的整体负重。壳体表面可以根据实际使用需求做喷塑、镀锌等表面处理，适配不同设备内部的防腐蚀、绝缘要求，在常规的工业车间环境下，就算长期处于有少量油污、粉尘的环境中，也能保证足够的使用寿命，不会轻易出现锈蚀、结构失效的问题。在实际建模过程中，这类钣金件需要重点关注折弯系数的设置，保证展开后的下料尺寸准确，折弯后能够达到设计的外形尺寸要求，同时所有的折弯内角都和选用板材的厚度匹配，避免出现折弯开裂或者回弹过大导致尺寸超差的问题，格栅的缝隙宽度也要控制在合理范围，既要保证通风散热的效果，也要避免过大的缝隙让外部异物掉入壳体内部接触电路板，平衡好防护性能和散热性能的关系。
