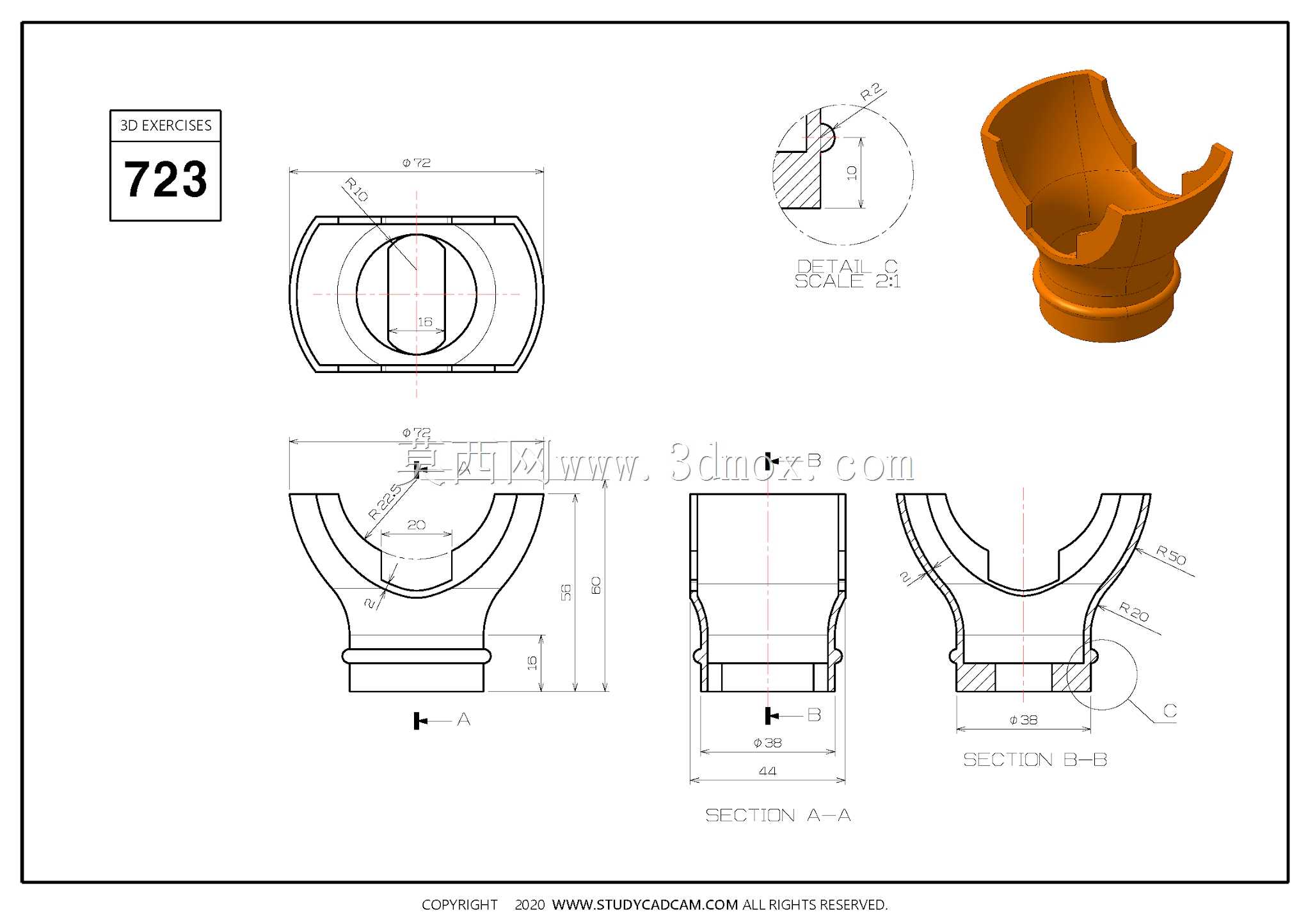

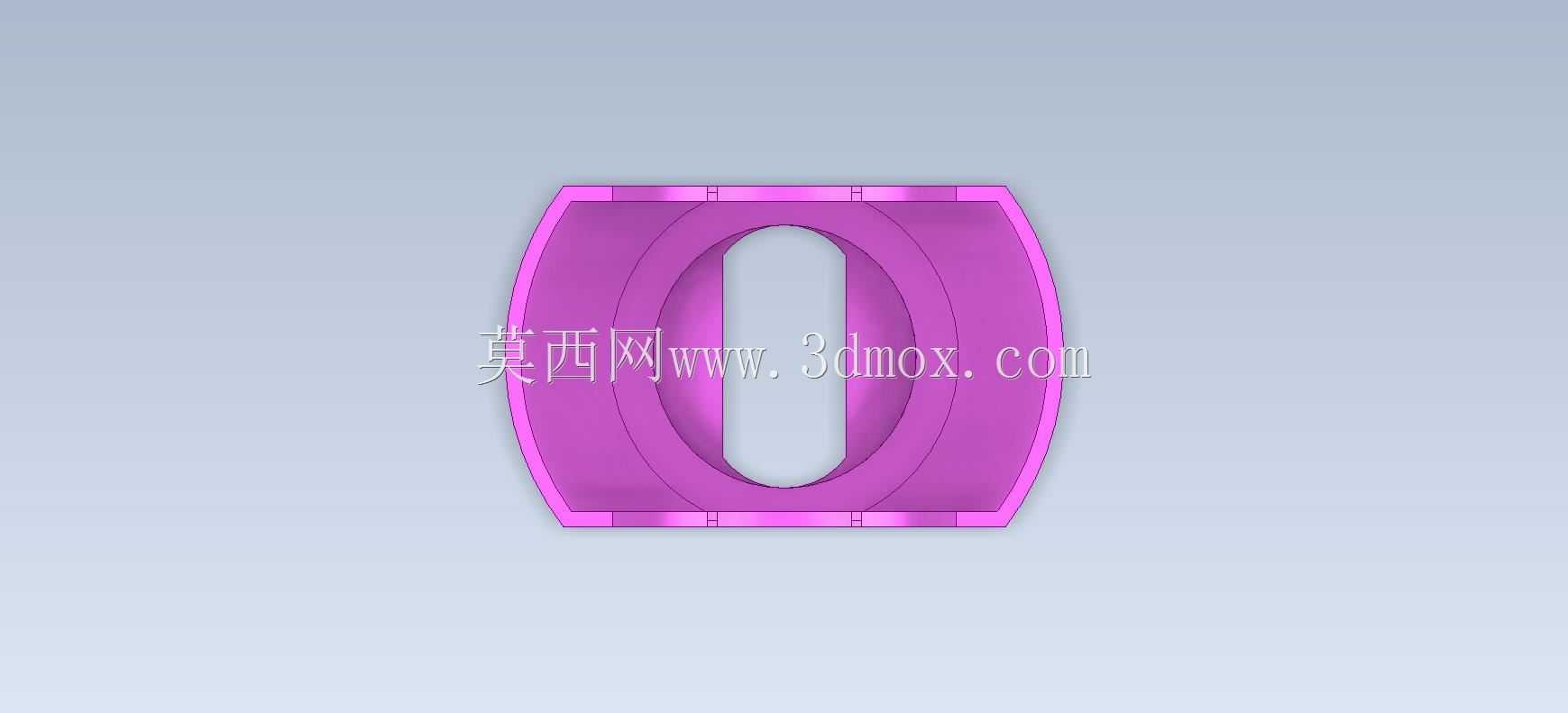

异径开口式管接接头结构设计练习

　　本次建模的异径开口式管接结构，属于流体输送管路系统中常用的转接类零部件，在轻工流体输送、小型设备气路连接、实验台管路布设场景中有着较高的应用频次。这类接头主要承担不同通径管路之间的转接导通功能，同时上部的开口式叉型结构，可适配带侧向支管的管路布设需求，无需额外加装三通接头即可实现主管路与侧向支路的连通，能有效缩减管路装配的零件数量，降低管路节点的泄漏风险。

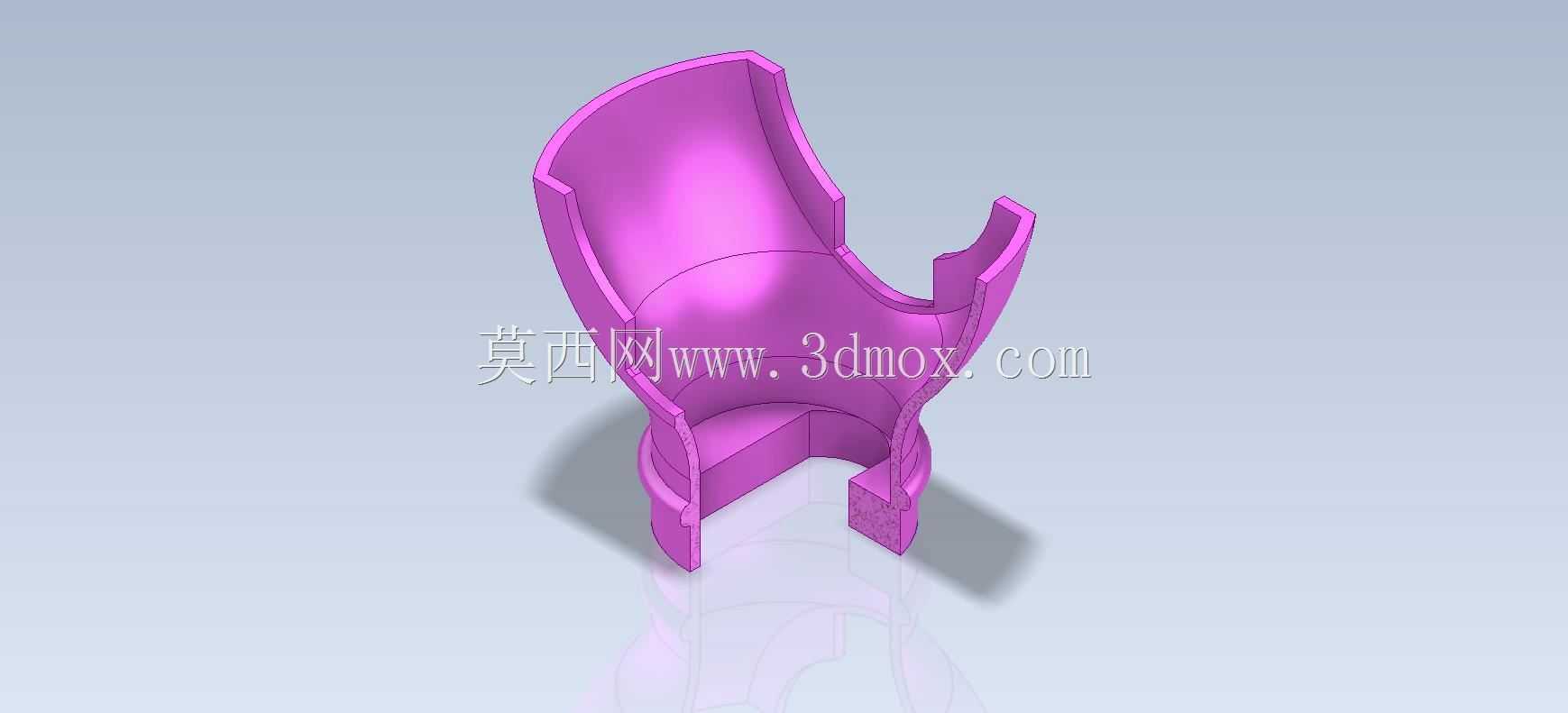

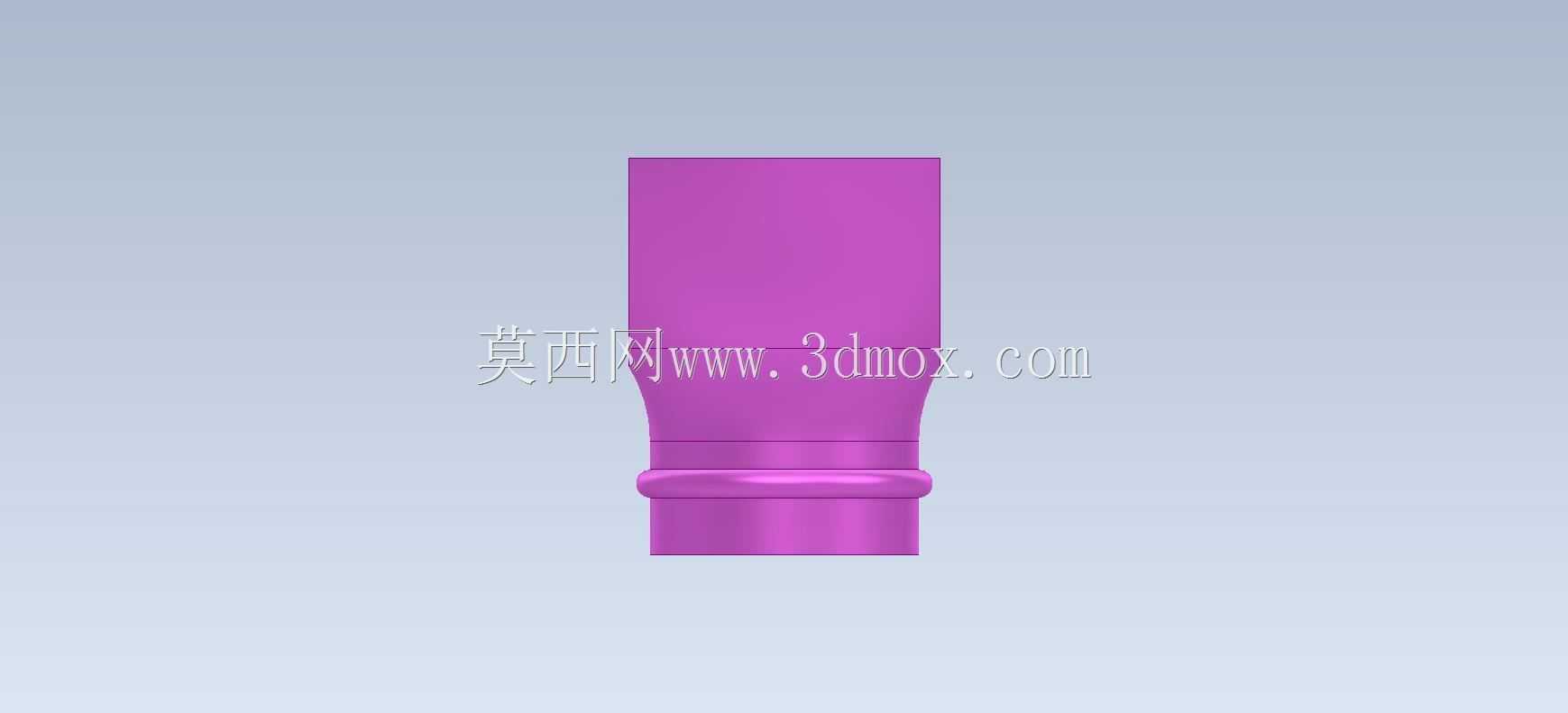

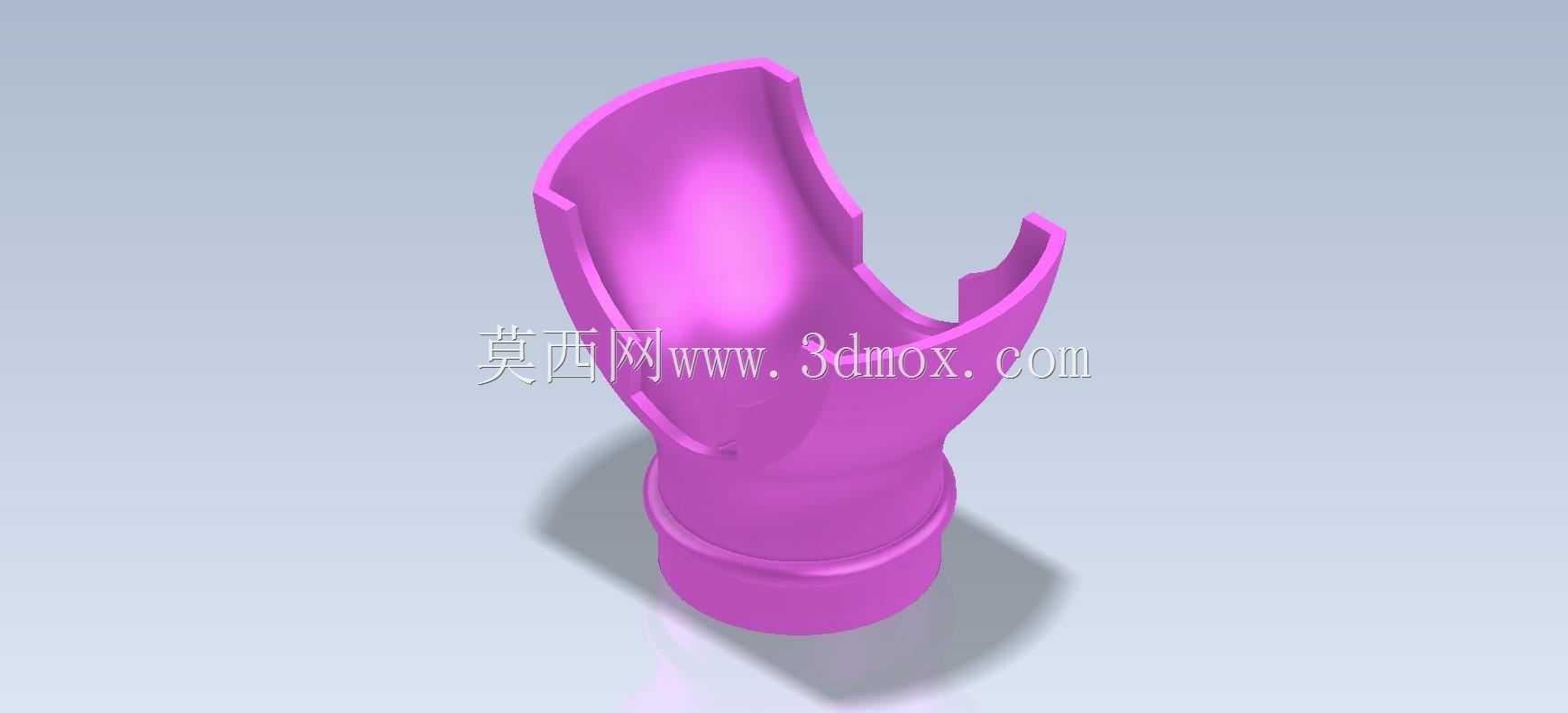

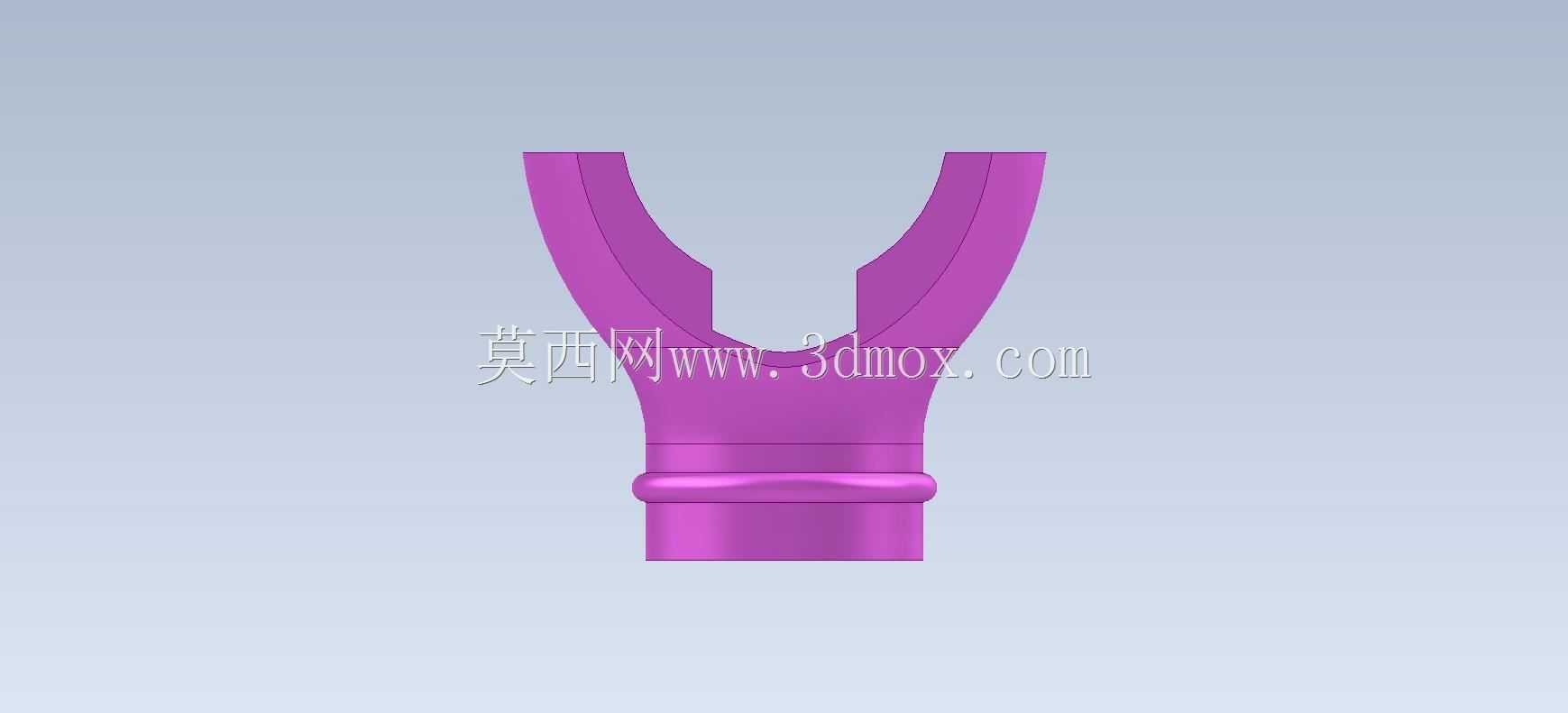

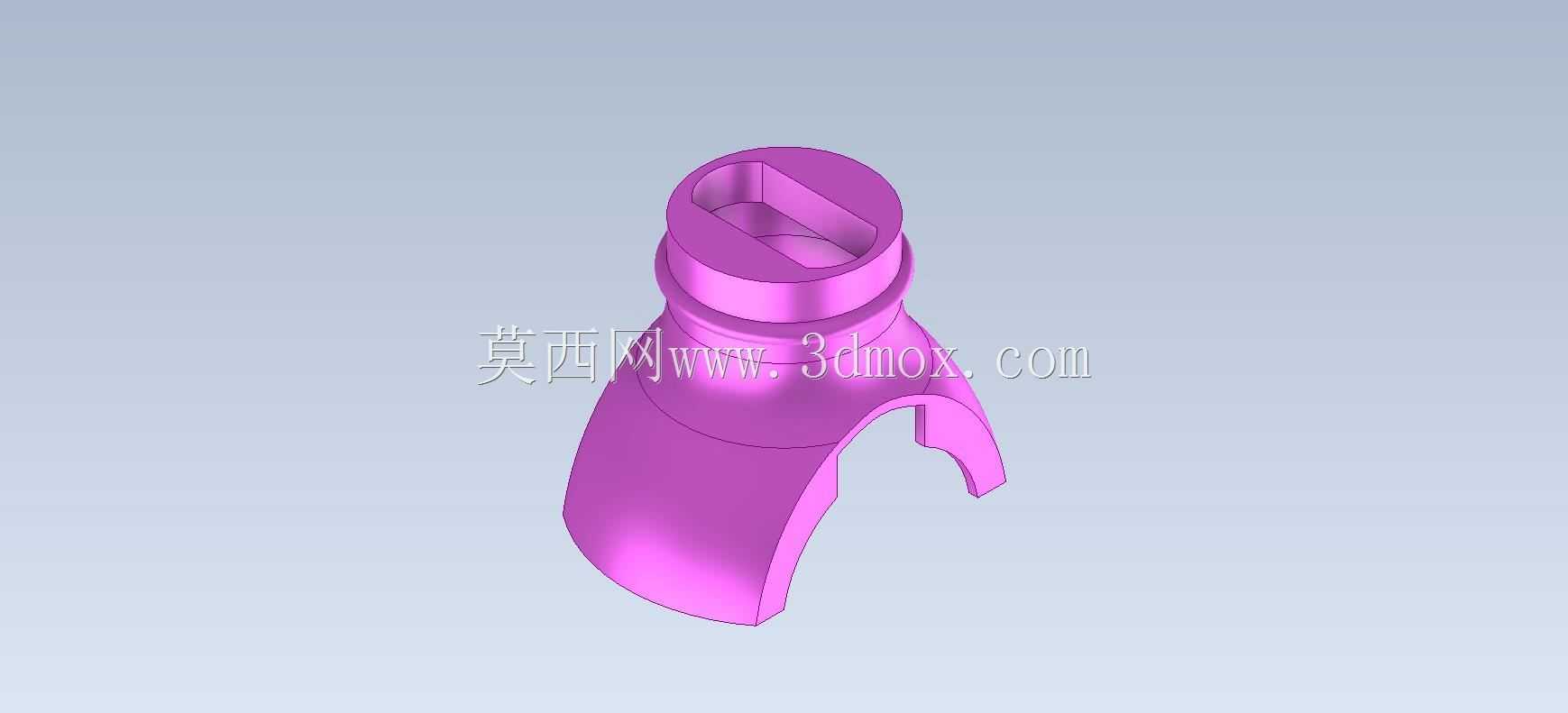

　　从结构功能特性来看，下部的圆柱段为标准插接配合段，外圆面预留有密封件安装槽位，可适配O型圈或者卡套式密封结构，与对应内径的管路插接后可实现径向密封，保证管路内流体输送过程无外溢。上部的敞口叉型结构做了圆弧过渡处理，内壁曲面与下部主管路的通径做了顺滑衔接，不存在流体滞留的死角，既可以降低流体流经接头时的阻力损失，也能避免带微小颗粒的流体在接头内部堆积堵塞。叉型结构的两个支臂端部做了加厚处理，可承受管路安装时的侧向夹紧力，不会因为装配时的紧固力出现支臂变形开裂的问题。

　　在设计思路层面，建模过程首先需要确定下部插接段的通径与配合公差，插接段的长度需要满足密封件安装的最小尺寸要求，同时预留足够的插接深度，避免管路受侧向拉力时出现松脱。上部叉型结构的开口角度需要匹配对接支管的安装角度，内壁的曲面过渡需要保证流道的顺滑性，所有转角位置均采用圆角过渡，避免应力集中问题，尤其是支臂与主管段衔接的位置，是整个零件受力最集中的区域，建模时需要保证圆角半径不小于壁厚的1/3，降低长期受管路振动影响出现疲劳断裂的风险。整个零件的壁厚设计保持均匀，下部插接段的壁厚与上部叉型结构的壁厚差值控制在15%以内，避免采用注塑工艺生产时出现缩痕、翘曲等成型缺陷。

　　关于安装边界与尺寸适配，下部圆柱段的外圆尺寸需要严格匹配对接管路的内径公差，配合间隙控制在0.1-0.2mm之间，既保证插接装配的顺畅性，也不会因为间隙过大导致密封件压缩量不足出现泄漏。上部叉型结构的两个支臂外侧距离，需要小于安装位置的预留空间尺寸，安装时不需要额外调整周边管路的位置即可完成装配。叉型结构的开口宽度需要适配对接支管的外径，支臂上可预留紧固件安装孔位，装配时通过卡箍或者紧固件将侧向支管与叉型结构紧固，保证连接位置的密封性与连接强度。整个接头的整体高度控制在合理范围内，不会因为接头尺寸过长导致管路布设时出现空间干涉，也不会因为尺寸过短导致密封配合长度不足。

　　从实际工程应用的角度出发，这类接头的建模练习重点在于曲面过渡的处理与壁厚均匀性的控制，很多新手在建模时容易忽略流道的顺滑过渡，在转角位置留下直角台阶，实际使用时不仅会增加流体阻力，还会在台阶位置形成流体涡旋，长期运行会对内壁造成冲蚀磨损，缩短接头的使用寿命。另外支臂与主管段的衔接位置如果没有做足够的圆角处理，在管路受振动或者外力拉扯时，很容易在衔接位置出现应力开裂，导致管路泄漏。建模过程中还需要考虑后续加工或者成型的工艺性，避免出现倒扣、壁厚突变等不利于生产的结构，保证设计完成的模型可以直接对接生产环节，不需要做过多的结构调整。
