多通路铰接式流体管路连接构件

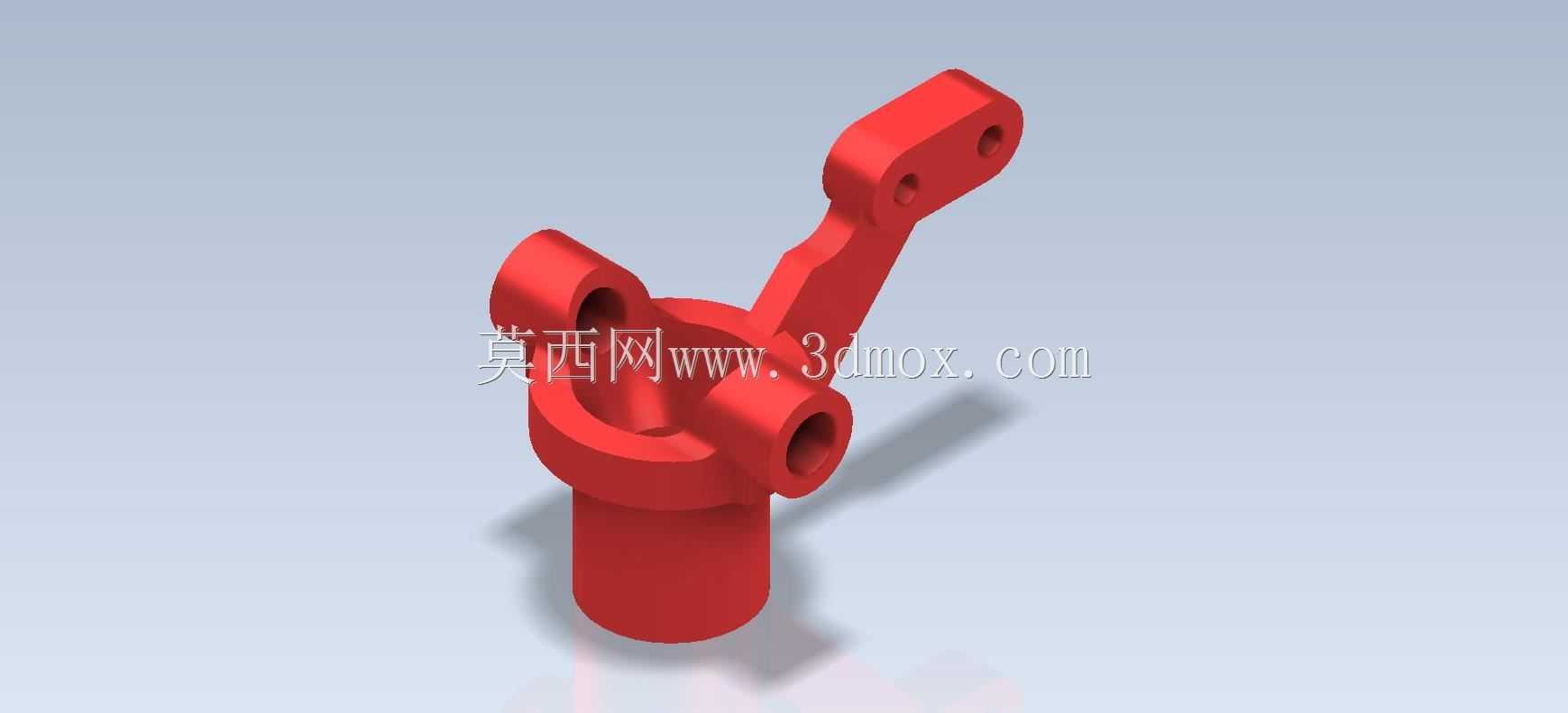

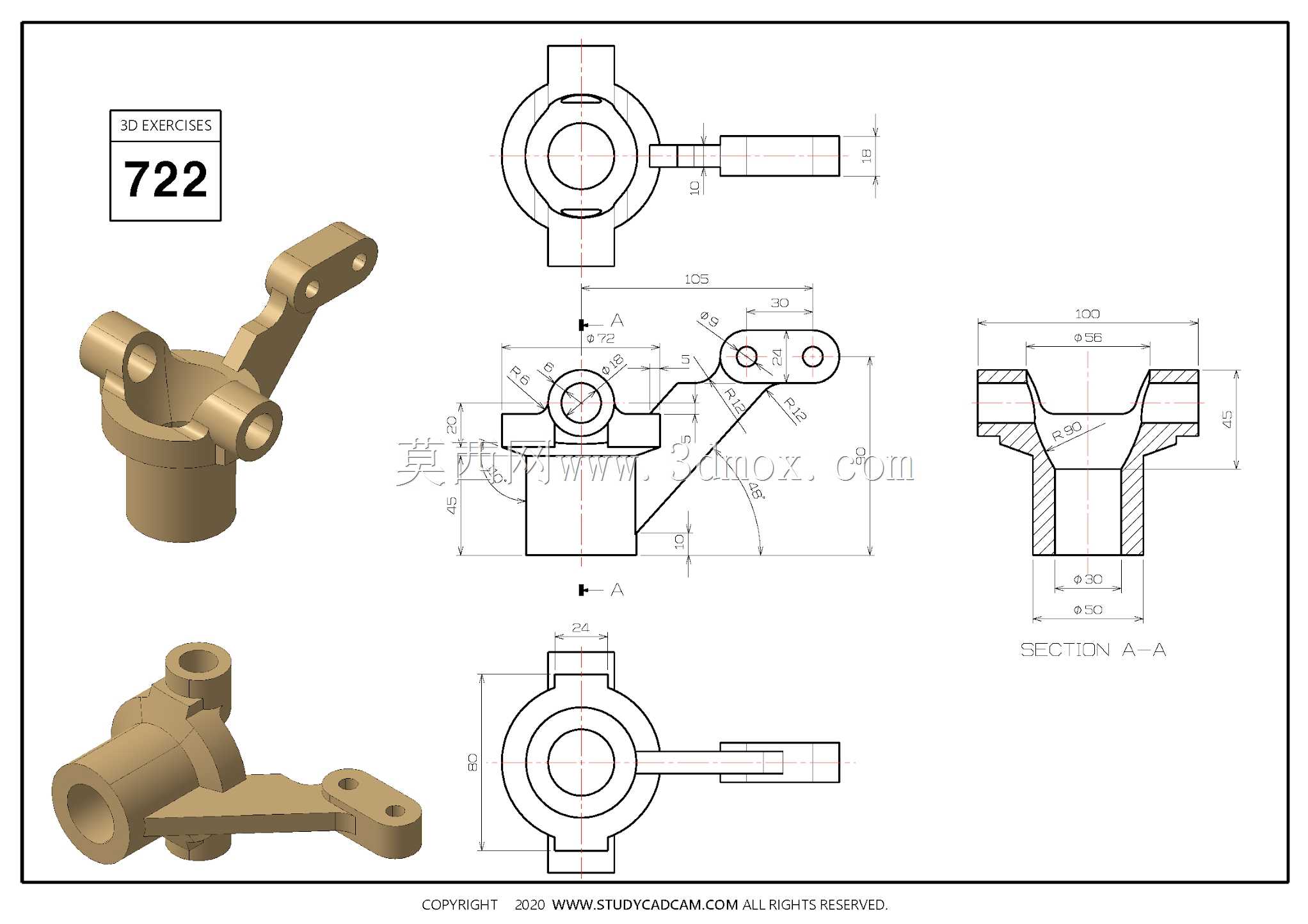

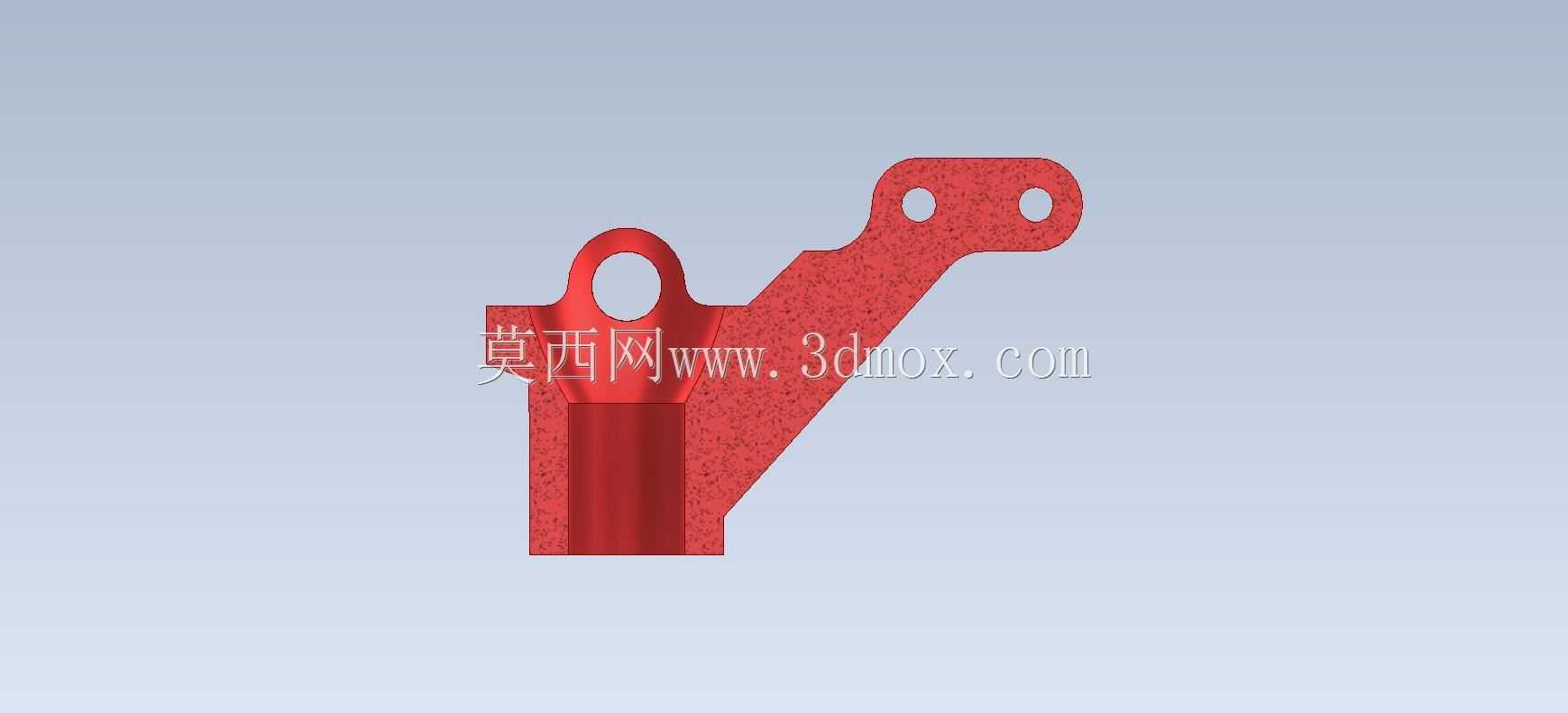

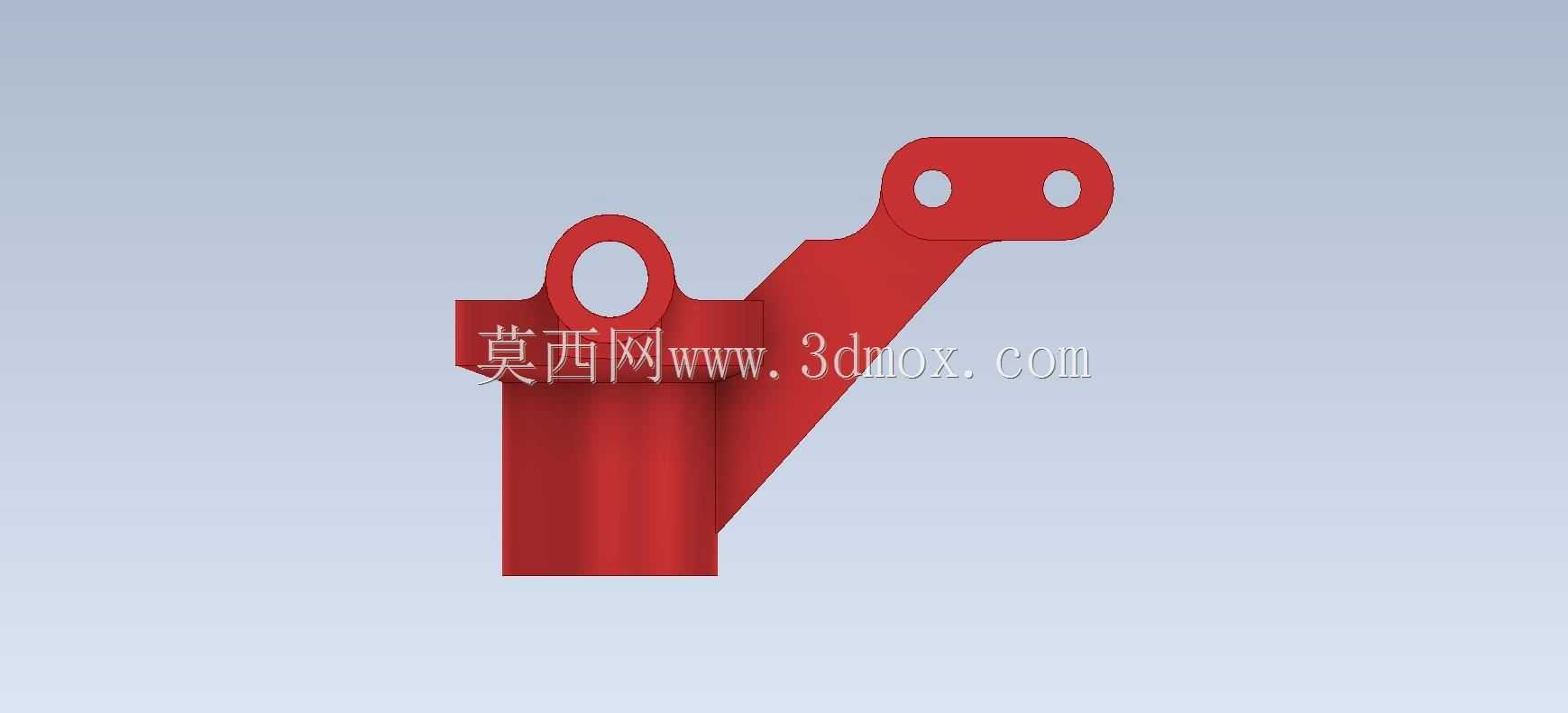

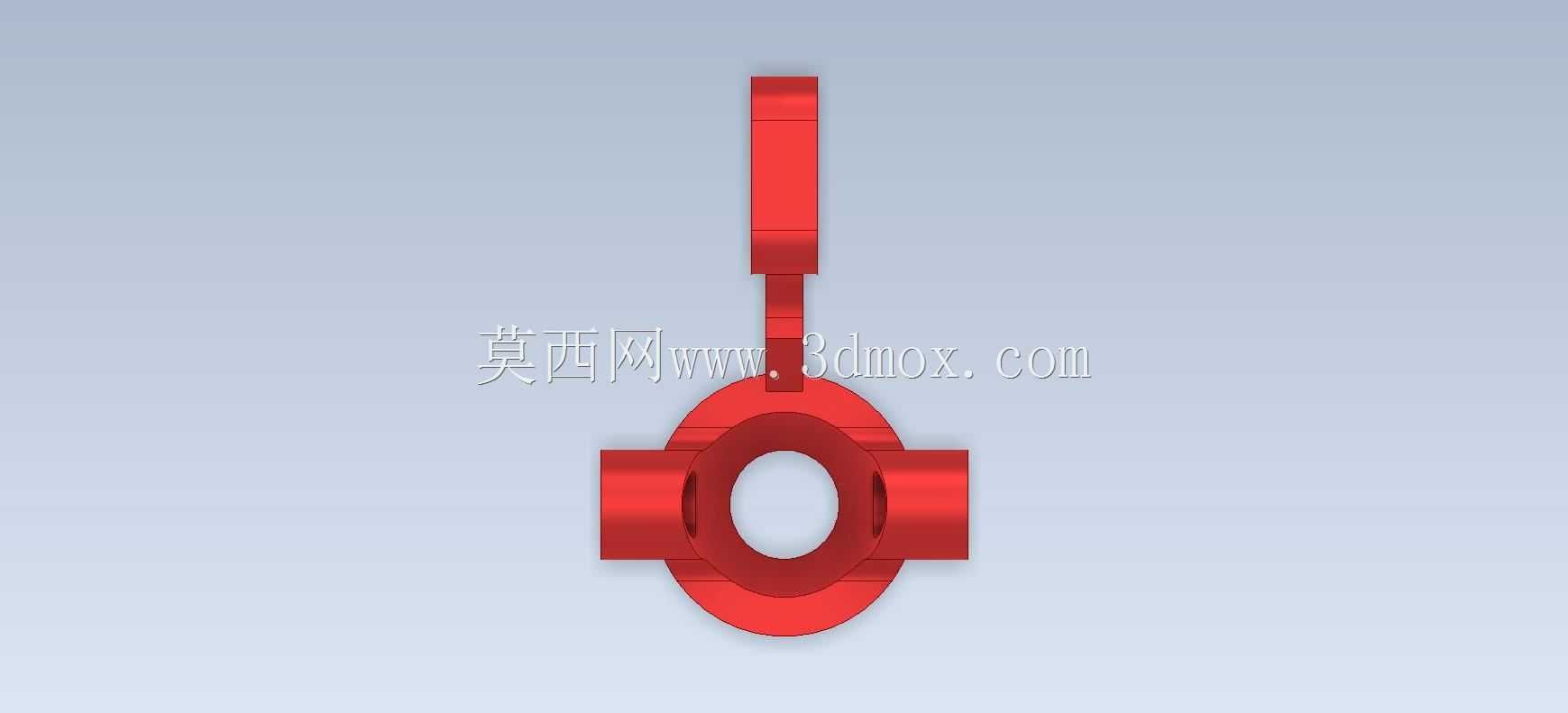

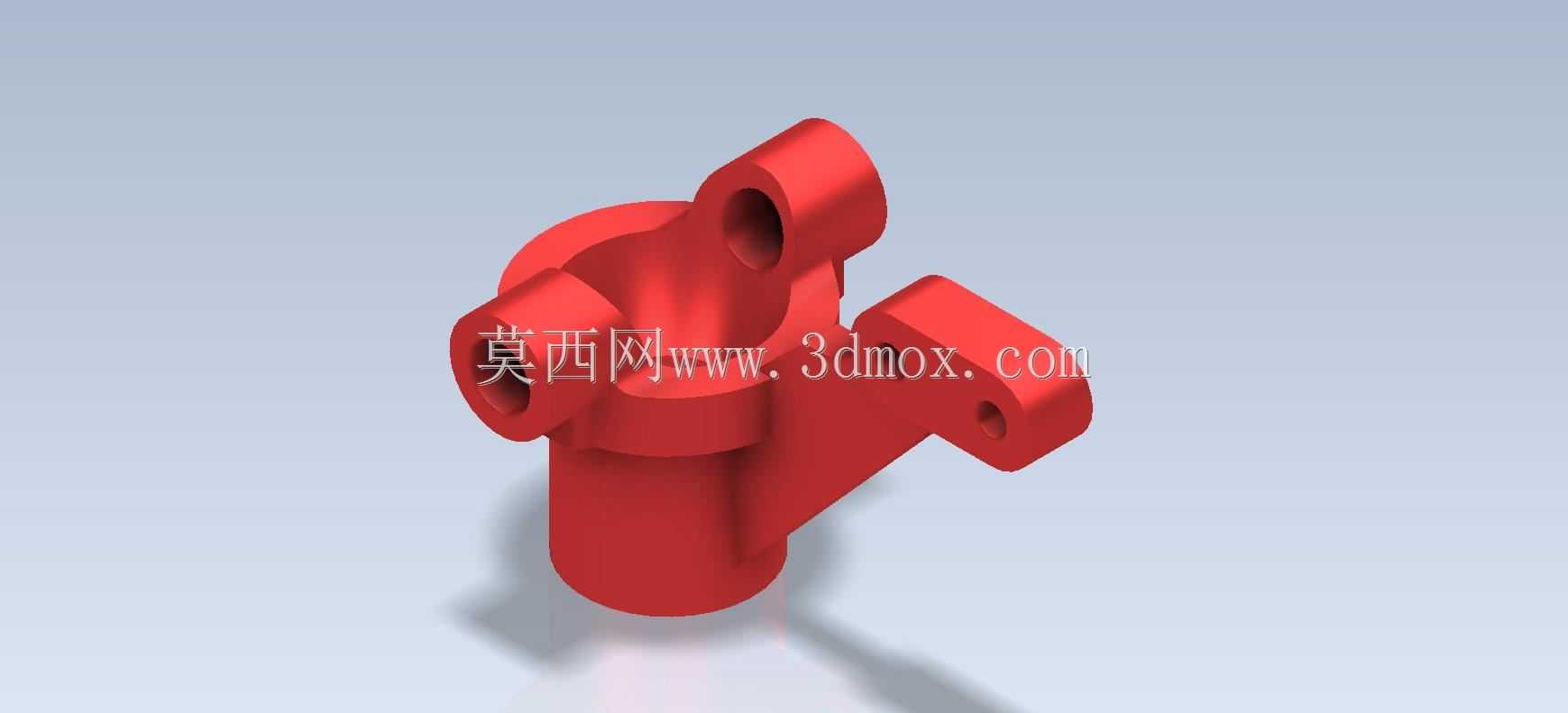

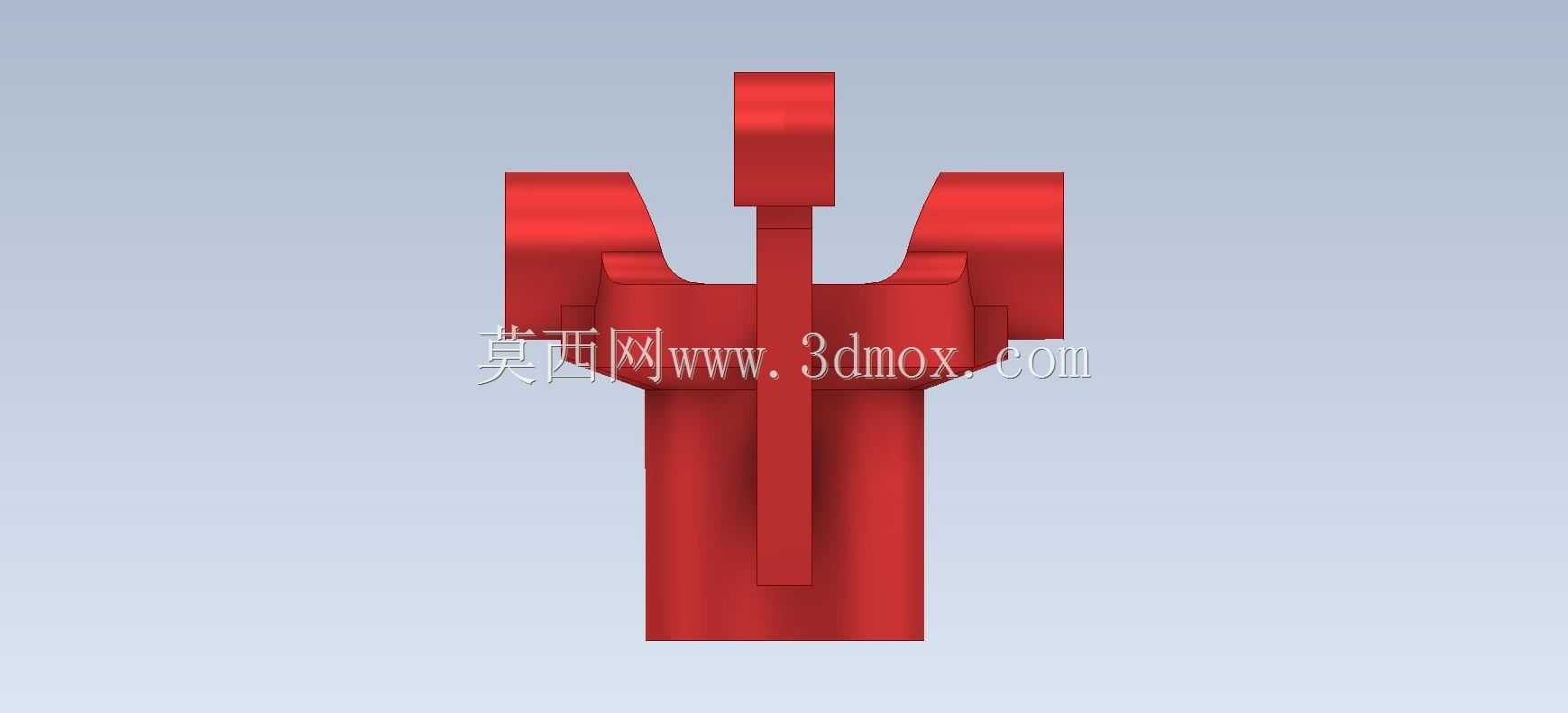

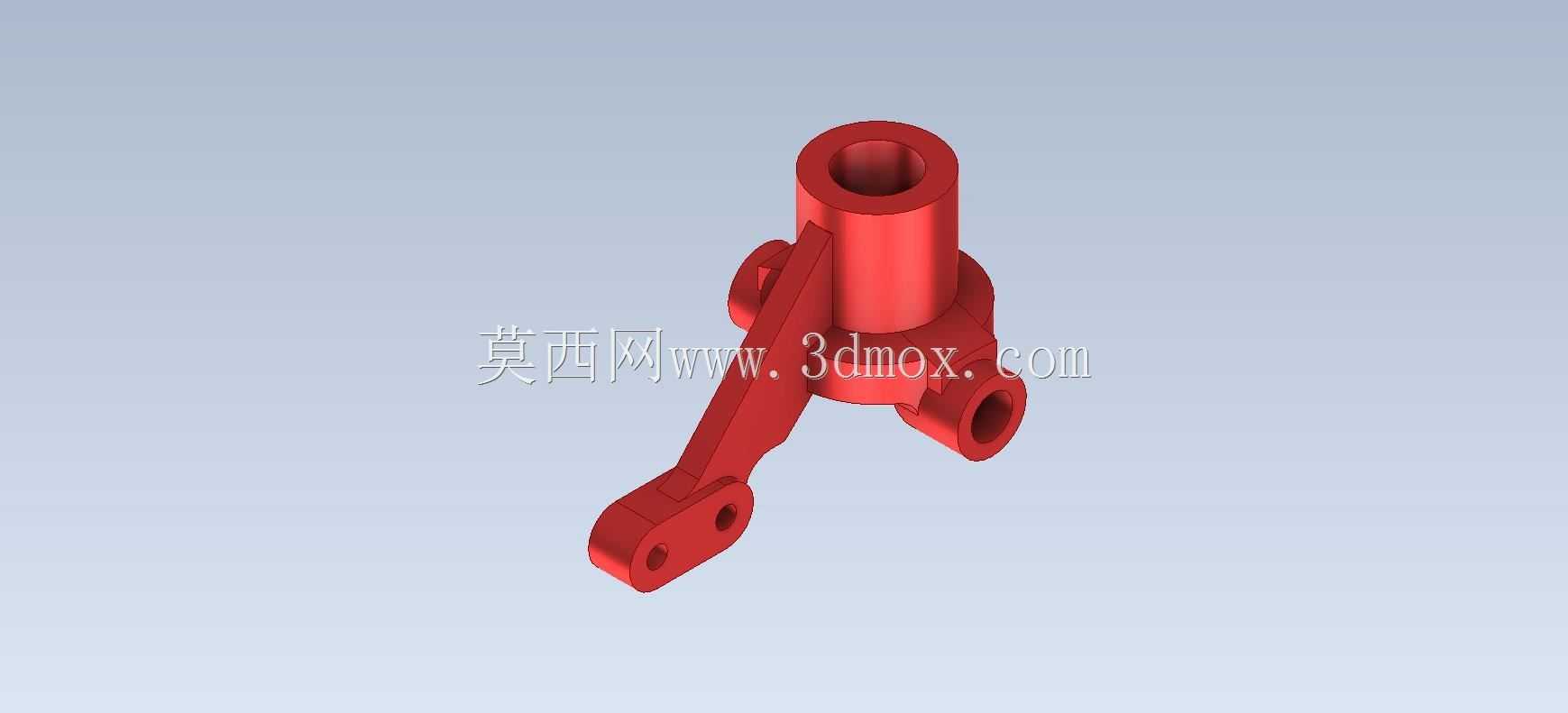

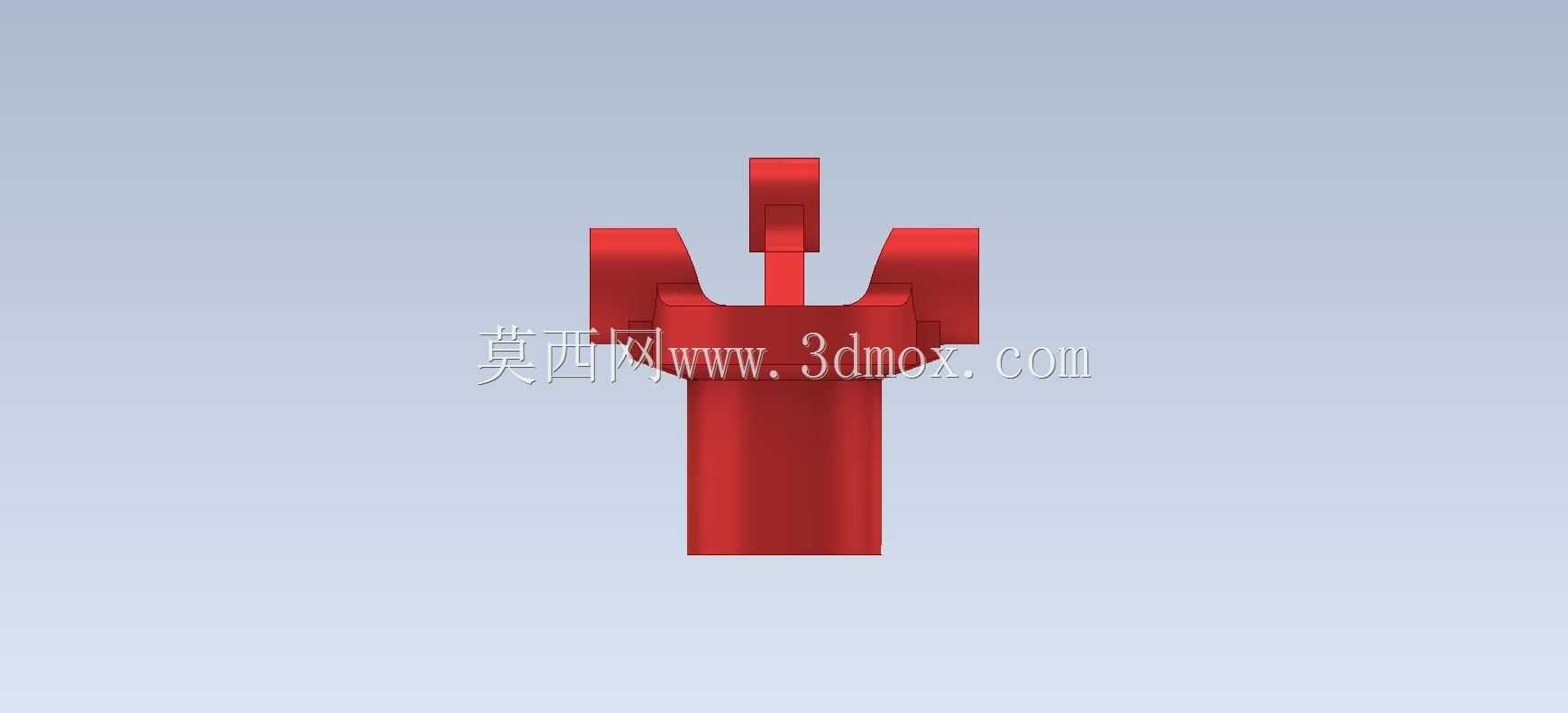

　　这款多通路铰接式管路连接构件，主要应用在中低压流体输送回路的分支换向场景，常见于小型液压动力单元的阀组外接管路、气动控制回路的工位分支、小型内燃机的润滑管路分流等工况，承担单路输入转多路输出、同时兼顾安装角度可调的铰接功能，解决管路布设时多方向接出的空间干涉问题。从结构功能来看，构件下部为圆柱形插接段，外表面做了公差带为h7的精密尺寸控制，可直接插入对应基座的安装孔内，配合O型密封圈实现静密封，插接段的轴向长度经过适配设计，既保证插入基座后的密封接触长度满足1.5倍公称通径的密封要求，又不会因为插入过深挤占基座内部流道的通流面积，避免产生不必要的流阻损失。中部为集成式多通腔体，是整个构件的流道交汇核心，

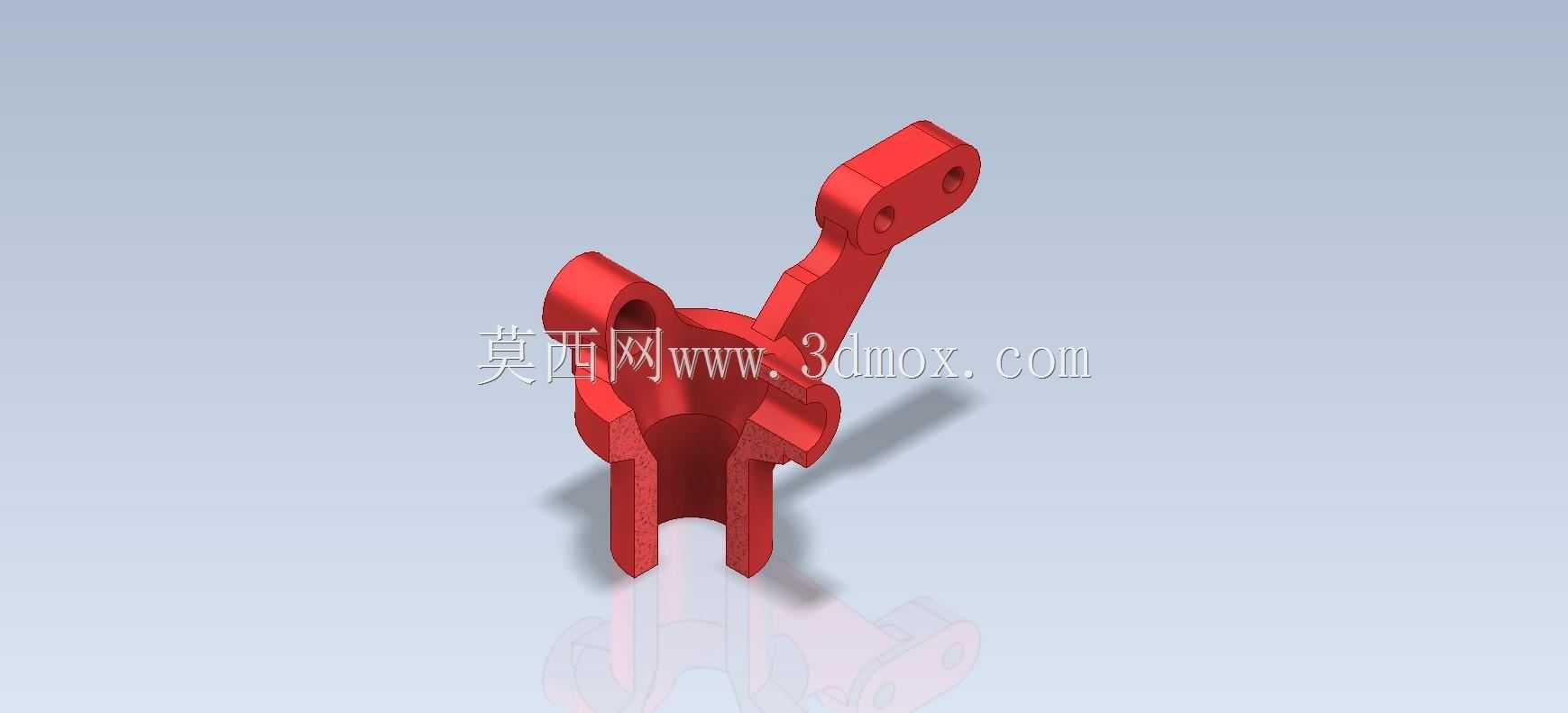

　　腔体内部做了圆弧过渡的流道设计，所有流道转角处都采用R2以上的圆角过渡，避免流体在转角处形成涡流、造成压力损失或介质沉积，腔体侧壁开出的径向通孔，可直接对接快插接头或硬管焊接端头，每个接口的端面都加工了密封槽，可适配平垫或组合密封垫实现端面密封，保证中低压工况下的密封可靠性。上部延伸出的带孔铰接臂，是整个构件的安装定位核心，臂端的通孔为铰接安装孔，孔内公差带为H8，可穿装铰接销轴实现构件的角度微调，方便在安装空间受限的场景下调整外接管路的朝向，避免管路出现强行弯折导致的应力集中或通径缩窄；铰接臂的截面采用变厚度设计，靠近腔体根部的位置厚度最大，向臂端逐渐收薄，既保证根部的抗弯强度，避免铰接受力时出现根部断裂，

　　又能适当降低构件整体重量，减少材料消耗。在设计思路上，这款构件优先考虑了安装适配性与流道效率的平衡，没有采用传统多通接头的固定角度结构，而是通过铰接臂的设计实现安装角度的可调性，同时将多通腔体与铰接结构做了一体化集成，减少了分体式结构的额外密封点，降低了泄漏风险。建模过程中，首先确定下部插接段的基准轴线，以此为基准搭建中部腔体的流道骨架，所有流道的通径保持一致，避免通径突变造成的流阻波动；之后在腔体上部延伸出铰接臂结构，通过有限元受力分析验证铰接臂根部的应力集中系数，将应力集中系数控制在1.2以内，保证反复调整铰接角度时不会出现疲劳断裂；所有外表面的棱边都做了C0.5的倒角处理，既避免安装时划伤操作人员，也能去除加工毛刺，

　　保证密封面的贴合精度。从安装边界来看，构件整体的最大回转半径由铰接臂的长度决定，安装时需要预留出铰接臂转动调整的空间，避免与周边其他管路或构件发生运动干涉；下部插接段的安装孔需要保证与基准轴线的同轴度在0.05mm以内，避免插入后出现偏斜导致密封失效；各个侧向导通接口的外接管路弯折半径需要满足管路最小弯曲半径要求，不能因为构件的角度调整导致管路弯折半径过小。在实际使用场景中，这类构件常替代传统的直角接头加三通的组合方案，减少管路中的接头数量，降低整个回路的泄漏点，同时因为可以调整安装角度，在设备维护时无需拆卸整个管路回路，只需松开铰接销轴即可调整管路朝向，大幅提升维护效率。构件的材质适配范围较广，根据输送介质的不同，可以选用铝合金、工程塑料或不锈钢材质加工，铝合金材质适配气动回路的低压场景，重量轻成本低；不锈钢材质适配液压油、腐蚀性流体的输送场景，强度高耐腐蚀性好；工程塑料材质适配低压水路、气路的轻量化场景，绝缘性好不会产生锈蚀。建模时所有的安装孔位、密封槽尺寸都遵循通用管路附件的设计标准，可直接与市面上的标准密封件、标准管路接头适配，无需定制非标配件，降低后续的采购与维护成本。
