法兰安装式带支脚轴座支撑结构件

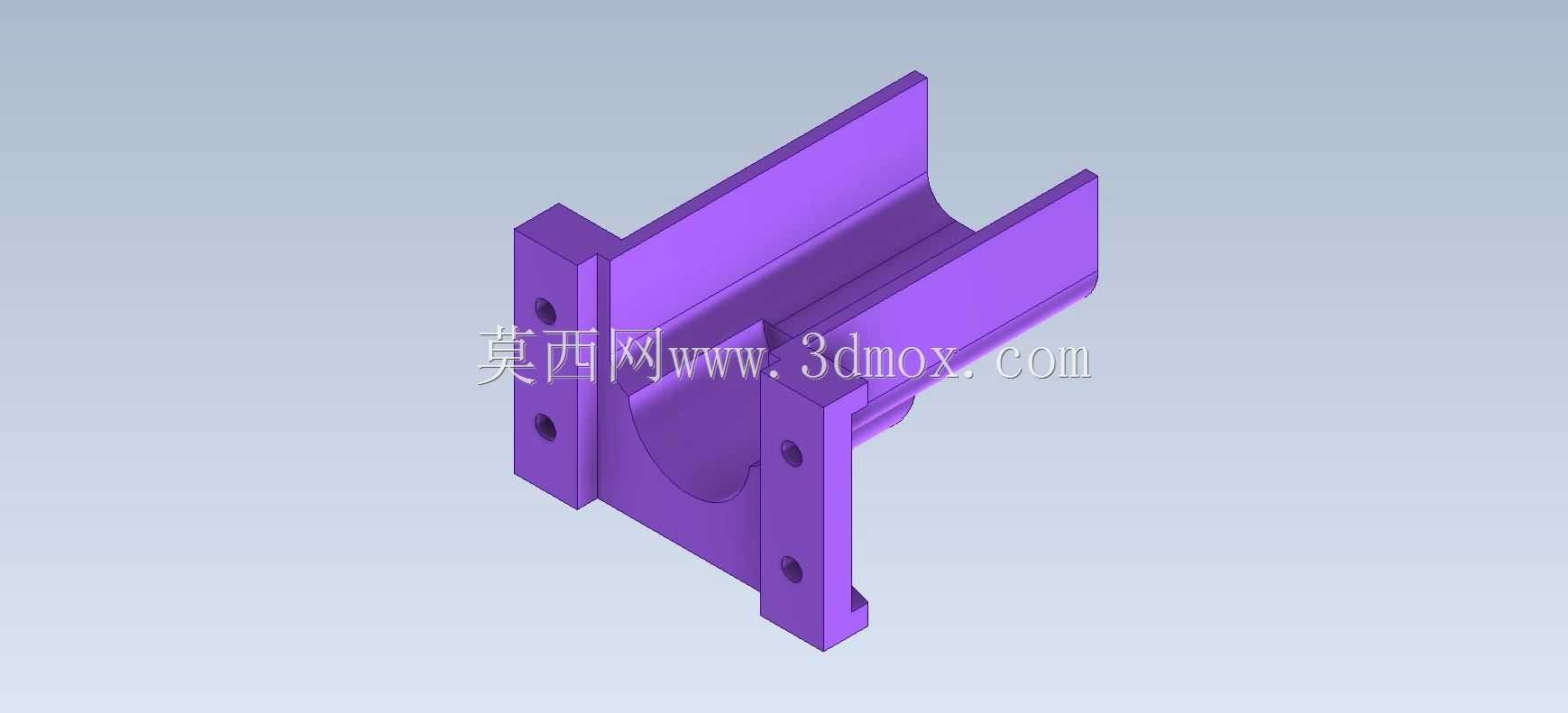

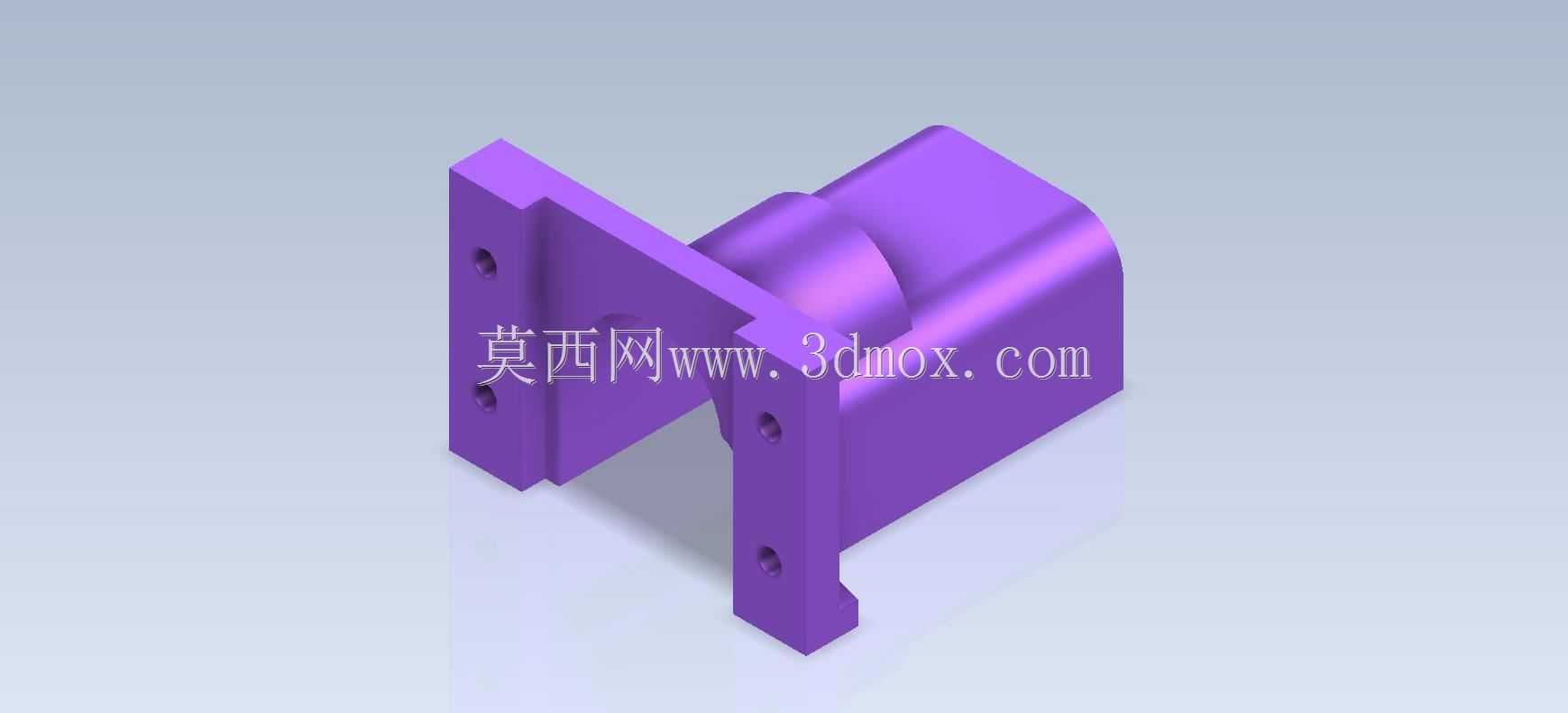

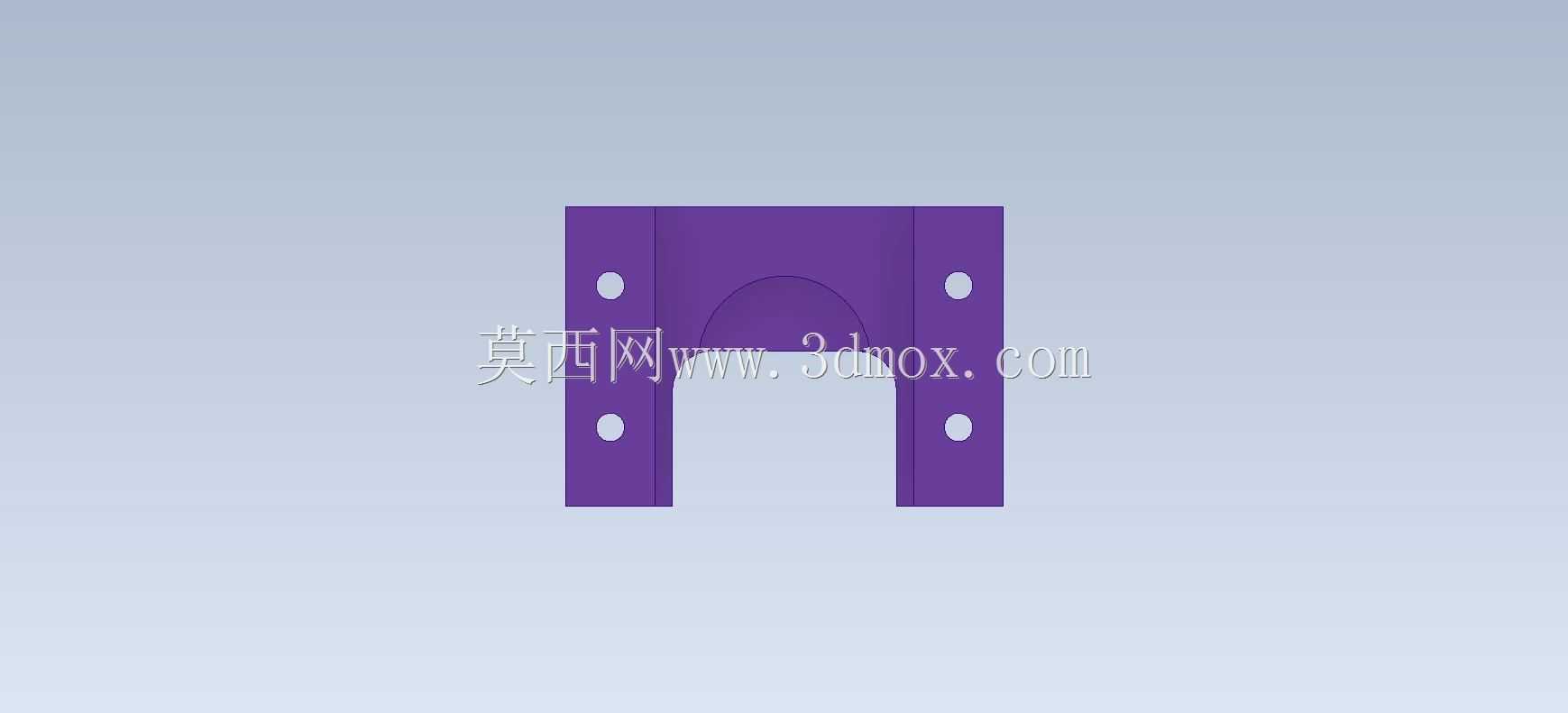

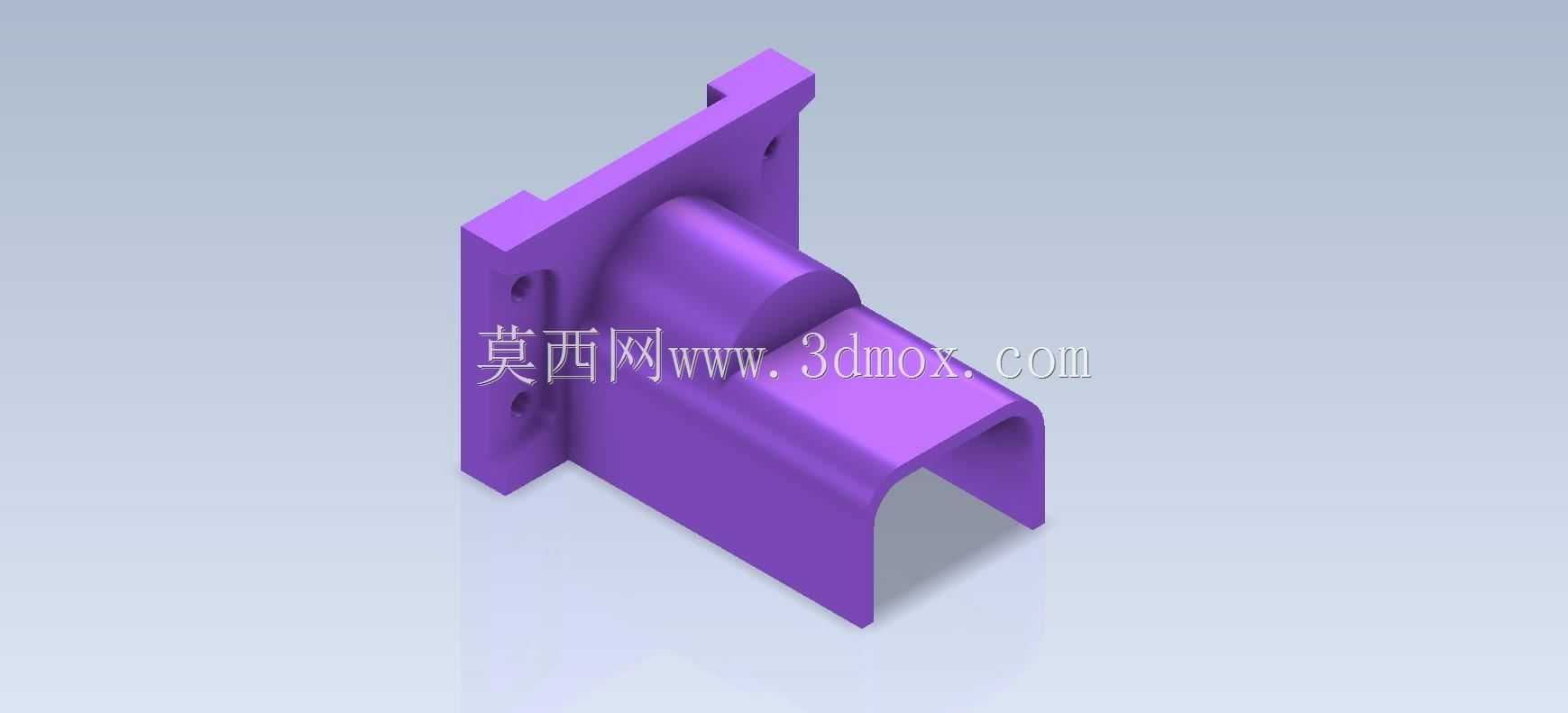

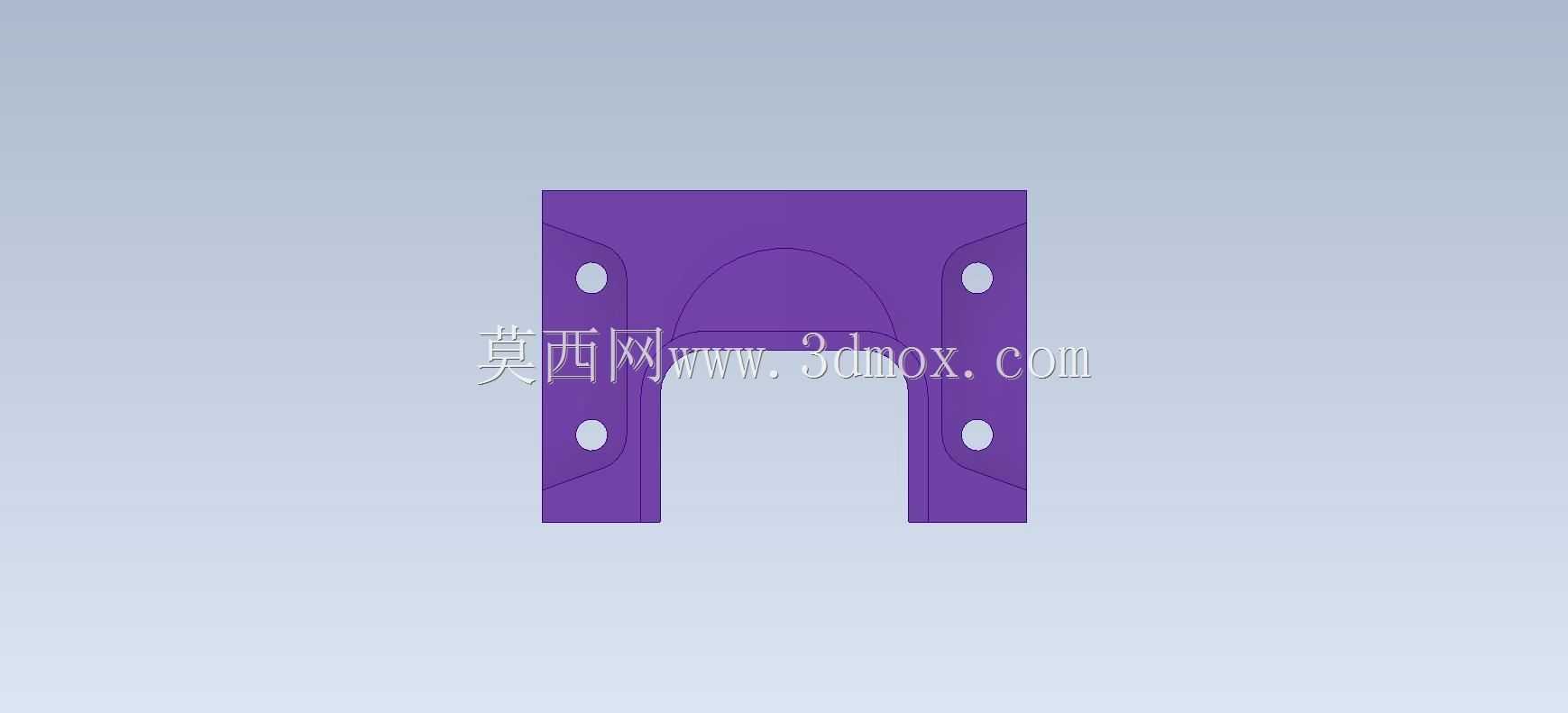

　　在常规的中小型传动设备布局里，这类带侧装法兰与底部支脚的支撑结构，常被用在轻载传动轴的端部承托场景，比如小型输送线的从动端支撑、台式工装的转轴定位、教学实验台的轴系固定工位，区别于标准剖分式轴承座的厚重结构，这个零件的一体化成型设计，更适配安装空间局促、载荷方向固定的非重载工况，不需要额外拼接安装座，单个零件就能同时完成侧面贴装固定、底部辅助支撑、轴套容纳三个功能，减少装配时的累计误差。从结构设计逻辑来看，这个零件的左侧法兰板做了加厚处理，四个安装孔沿法兰板对称分布，孔位做了沉头设计，安装时内六角螺栓可以完全沉入板面，不会突出干涉周边的管线或者相邻零件，法兰板和中间的轴套腔体采用圆弧过渡连接，避免直角处的应力集中，

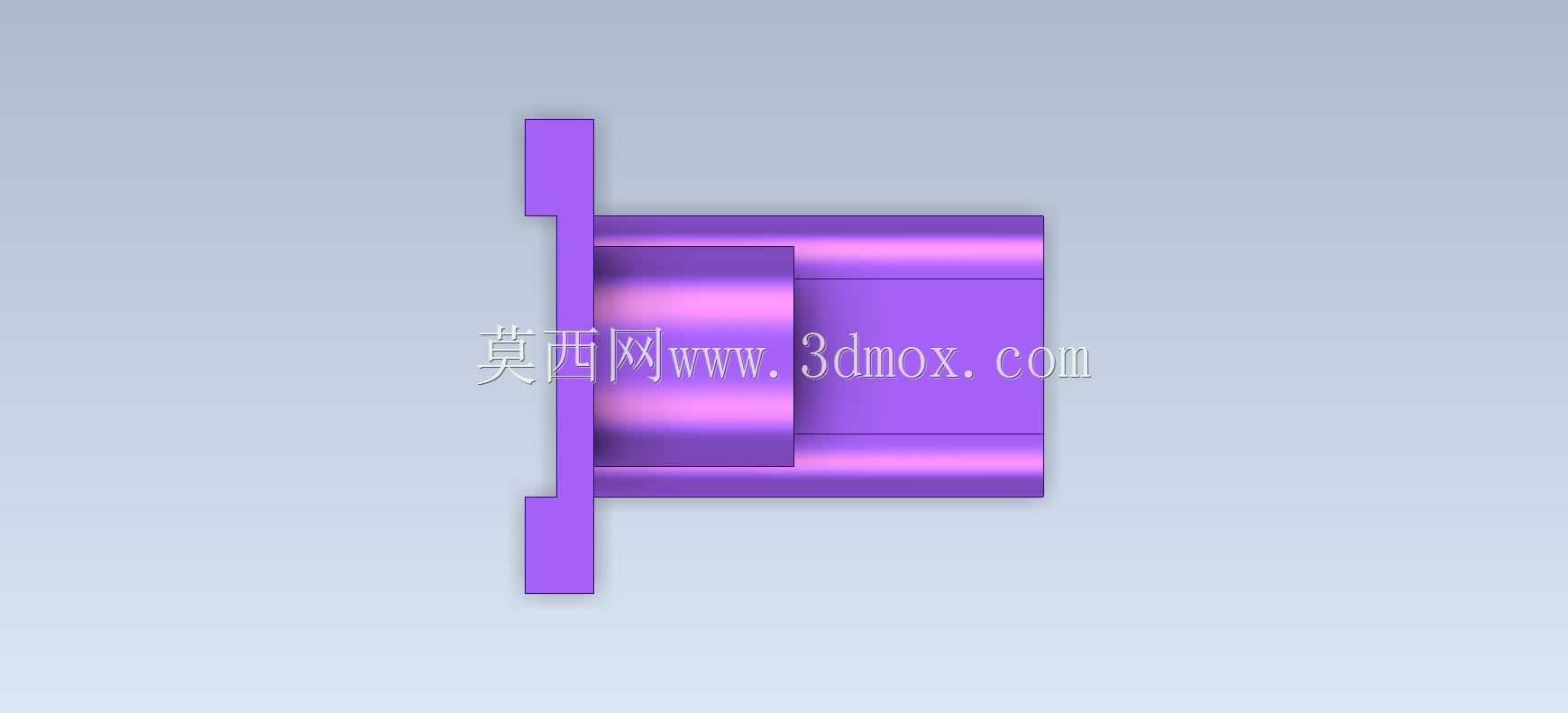

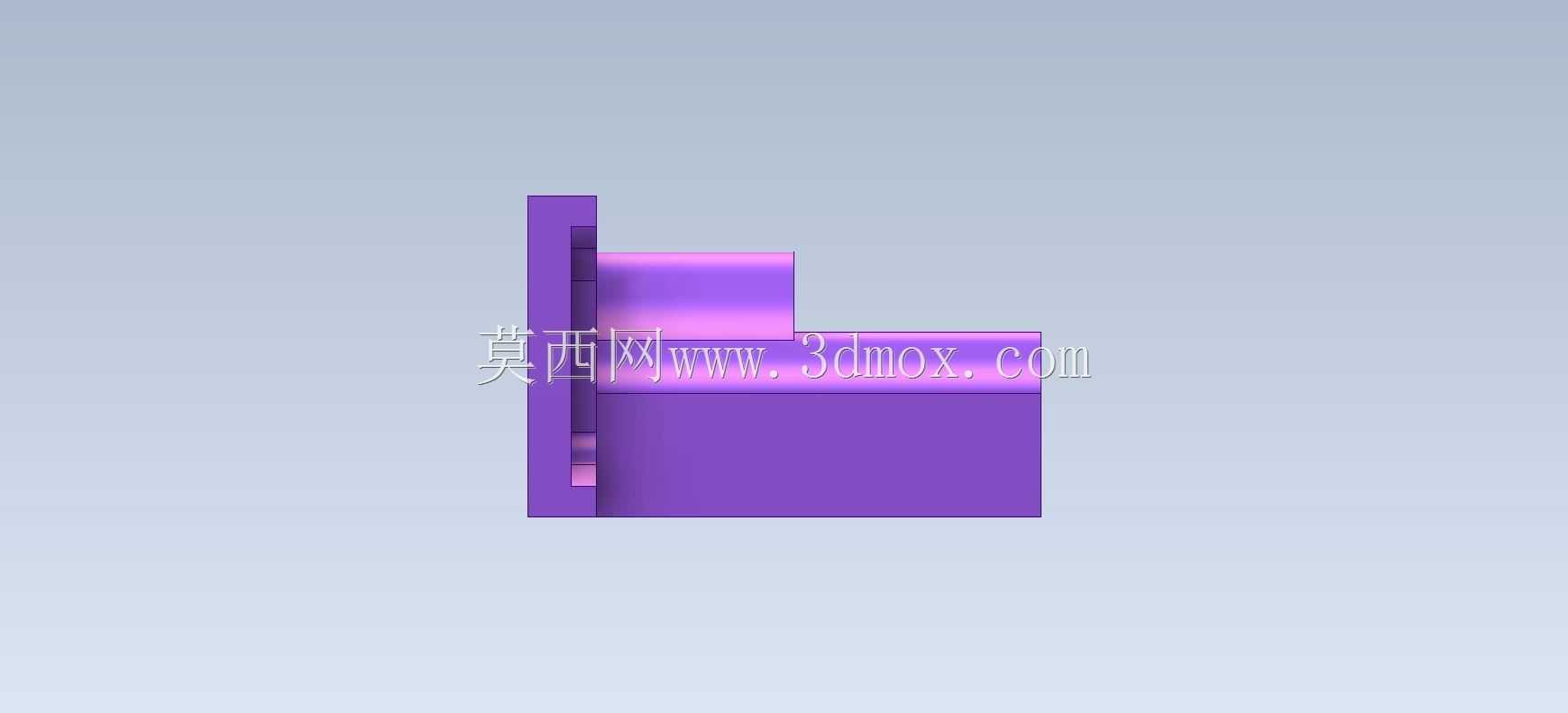

　　在承受径向载荷的时候，应力可以顺着过渡圆弧均匀分散到法兰安装面，不会在连接处出现应力断裂的风险。底部延伸出的两个支脚，是针对侧面安装强度不足的补充设计，当轴系存在垂直方向的交变载荷时，两个支脚可以通过螺栓固定在设备的安装基板上，抵消部分径向冲击力，支脚的末端做了切槽避让，刚好可以卡在安装基板的定位凸台上，安装时不需要额外做定位治具，就能快速对准安装孔位，降低现场装配的调校时间。中间的轴套腔体是整个零件的核心功能区，腔体内部做了两级台阶孔设计，大直径端用来容纳含油轴套或者微型滚动轴承，小直径端可以穿过传动轴或者做端盖密封的定位面，腔体的外壁做了局部加厚，对应轴承的压装位置，避免压装轴承时腔体出现变形，腔体和左侧法兰、

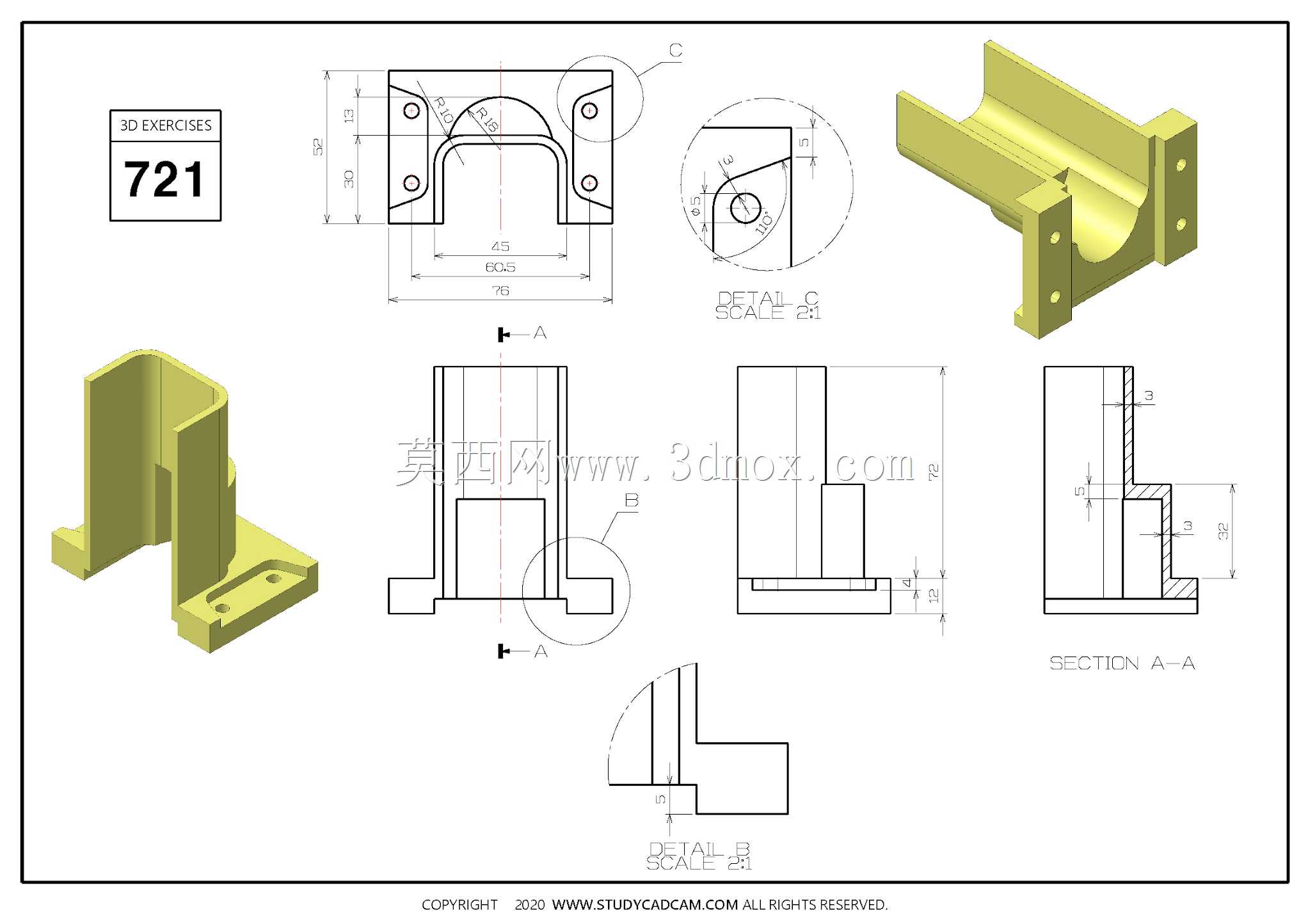

　　底部支脚的连接位置都做了拔模斜度，不管是采用注塑成型还是3D打印制作，都能顺利脱模，不需要额外做后处理的打磨工序。从安装边界尺寸来看，左侧法兰板的安装孔中心距适配常规的100mm间距安装孔位，底部支脚的安装孔间距和法兰板的横向孔位保持统一模数，安装时可以直接在基板上打统一间距的孔位，不需要单独计算支脚的孔位坐标，轴套腔体的中心高距离底部安装面为65mm，刚好匹配市面上常规的20mm直径轴系的中心高要求，不需要额外加调整垫片就能和配套的带轮、齿轮完成中心对齐。在实际建模练习过程中，这个零件可以很好地训练拉伸、切除、圆角、拔模这些基础特征的操作逻辑，尤其是过渡圆角的大小选择，需要兼顾应力分散要求和成型工艺限制，

　　圆角过小起不到应力释放的作用，圆角过大则会在安装面处出现凸起，影响法兰和安装面的贴合精度，支脚处的切槽深度也要严格控制，切槽过深会削弱支脚的结构强度，切槽过浅则无法和基板的定位凸台配合，起不到定位作用。这类零件在实际生产中，常采用铝合金压铸或者尼龙注塑加工，表面不需要做额外的喷涂处理，安装面只要做简单的铣平就能满足贴合度要求，维护时只要拆开腔体端部的端盖，就能直接更换内部的轴套或者轴承，不需要把整个零件从设备上拆下来，大幅降低后期的维护成本。在一些非标自动化设备的改造场景里，这类一体化支撑座还可以根据实际的轴径大小、安装空间调整腔体直径和法兰板尺寸，不需要重新设计复杂的拼接结构，只要修改基础特征的参数就能快速生成适配的零件模型，大幅缩短非标设计的出图周期。
