带铰接支座的管线固定支撑结构件

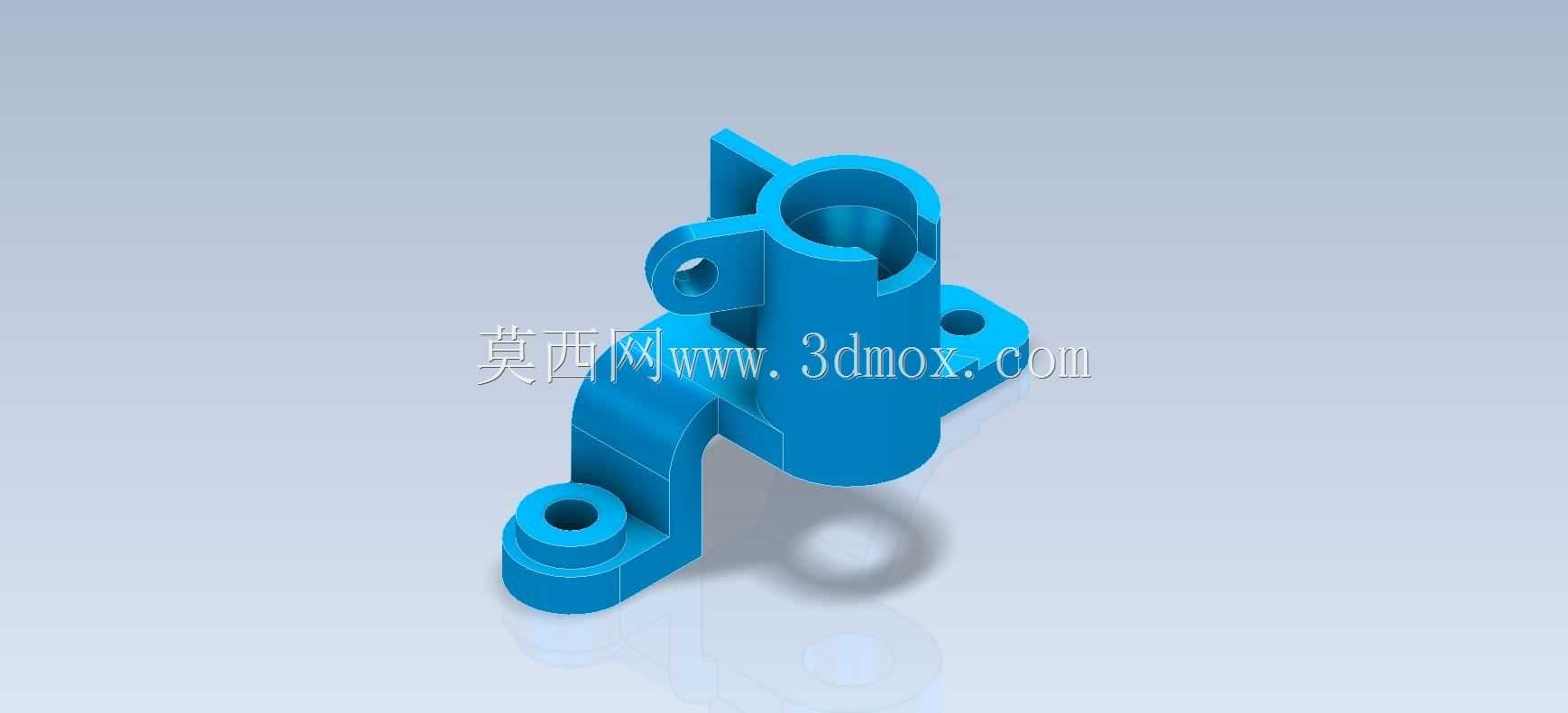

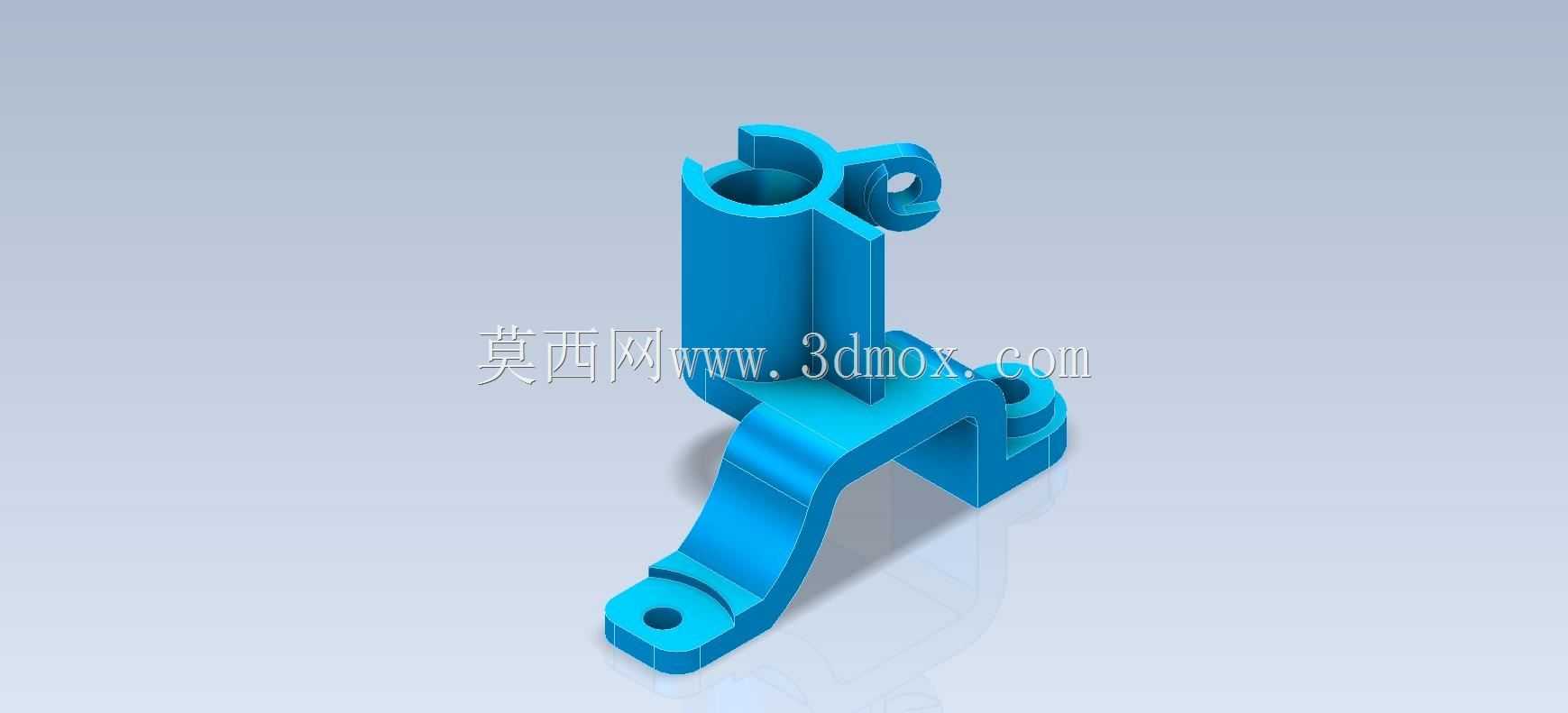

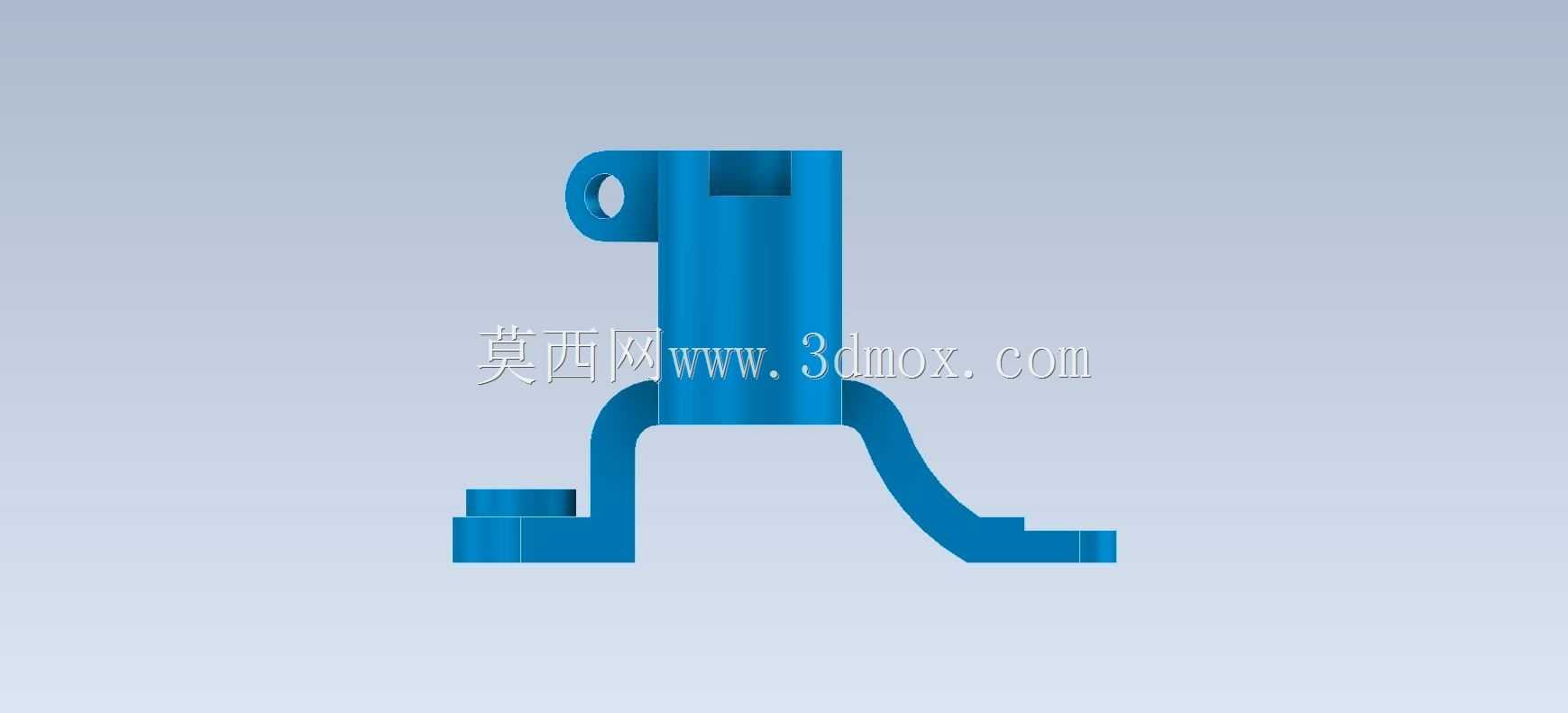

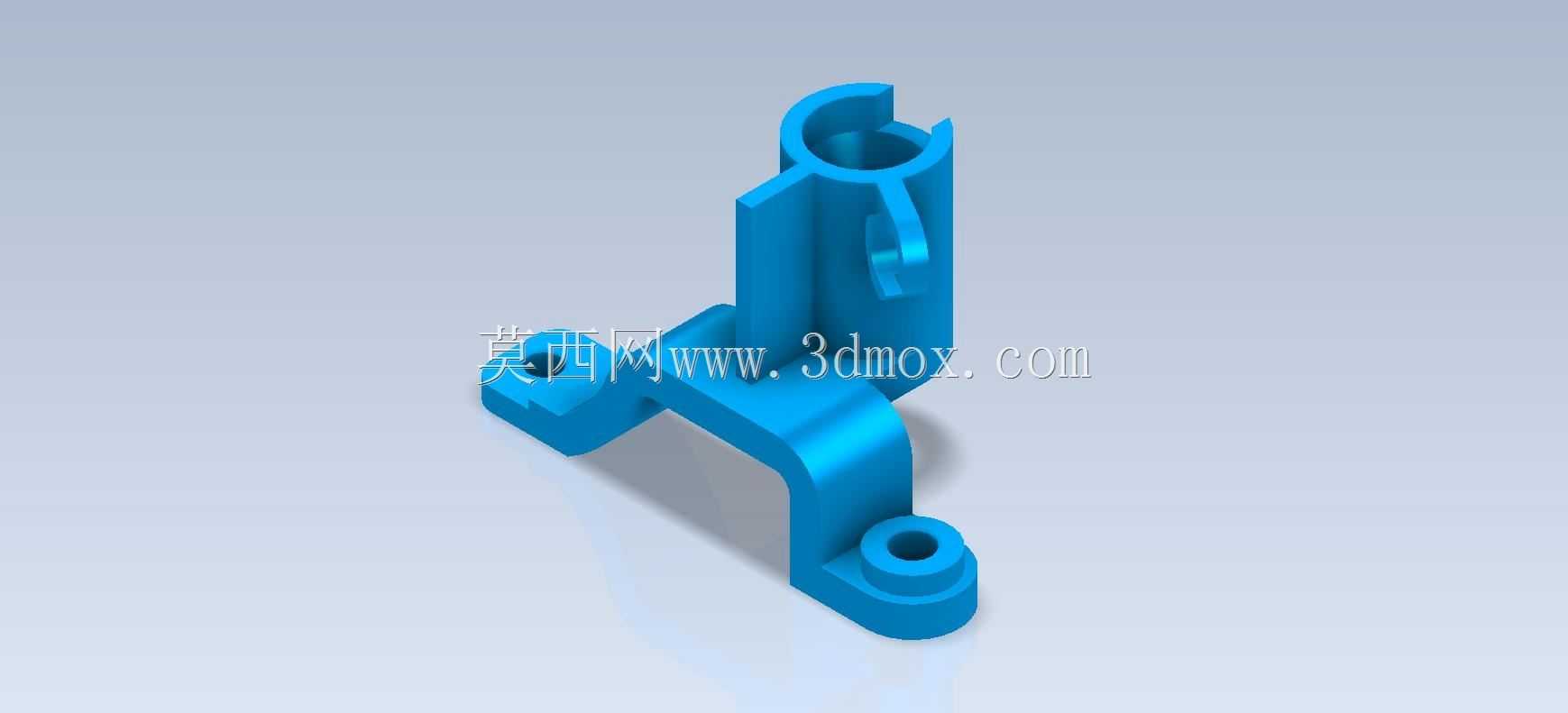

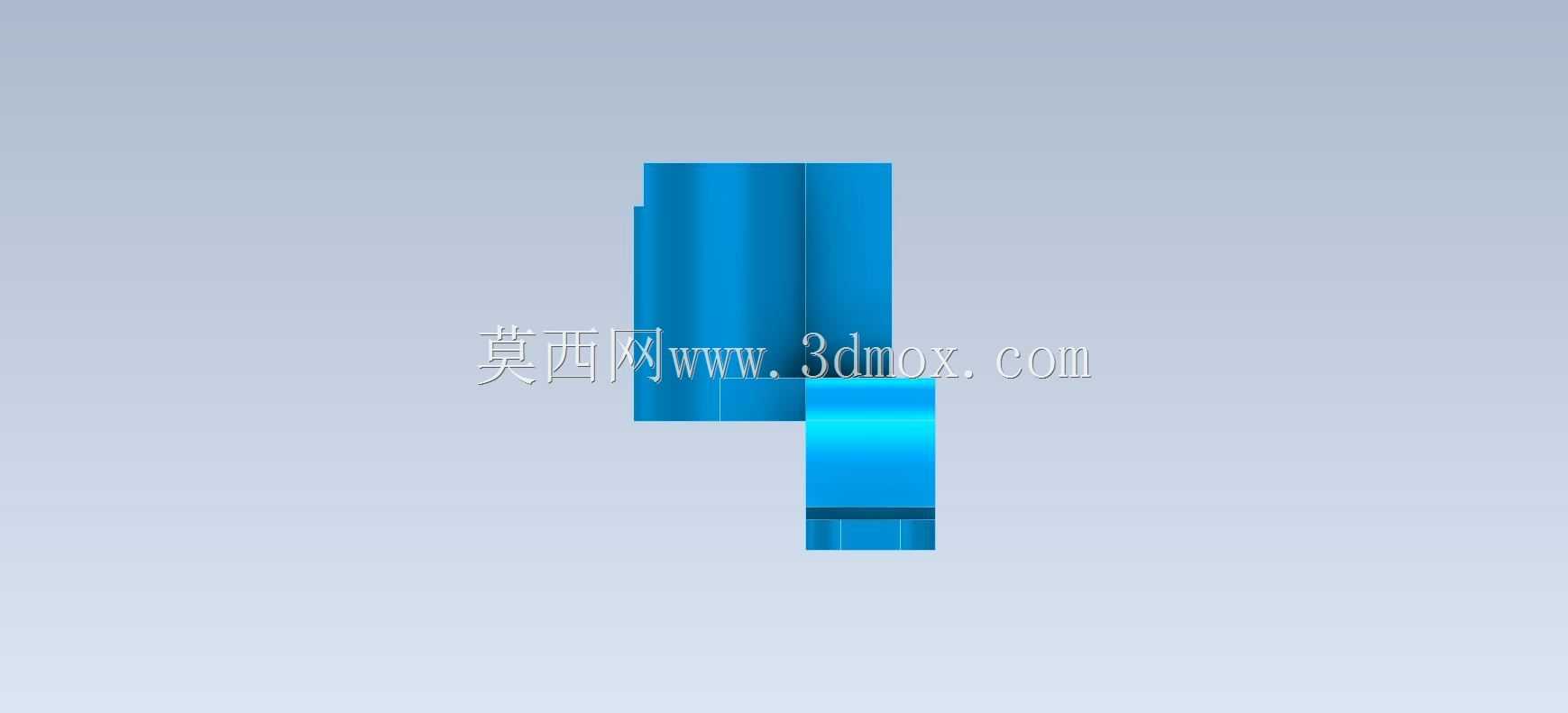

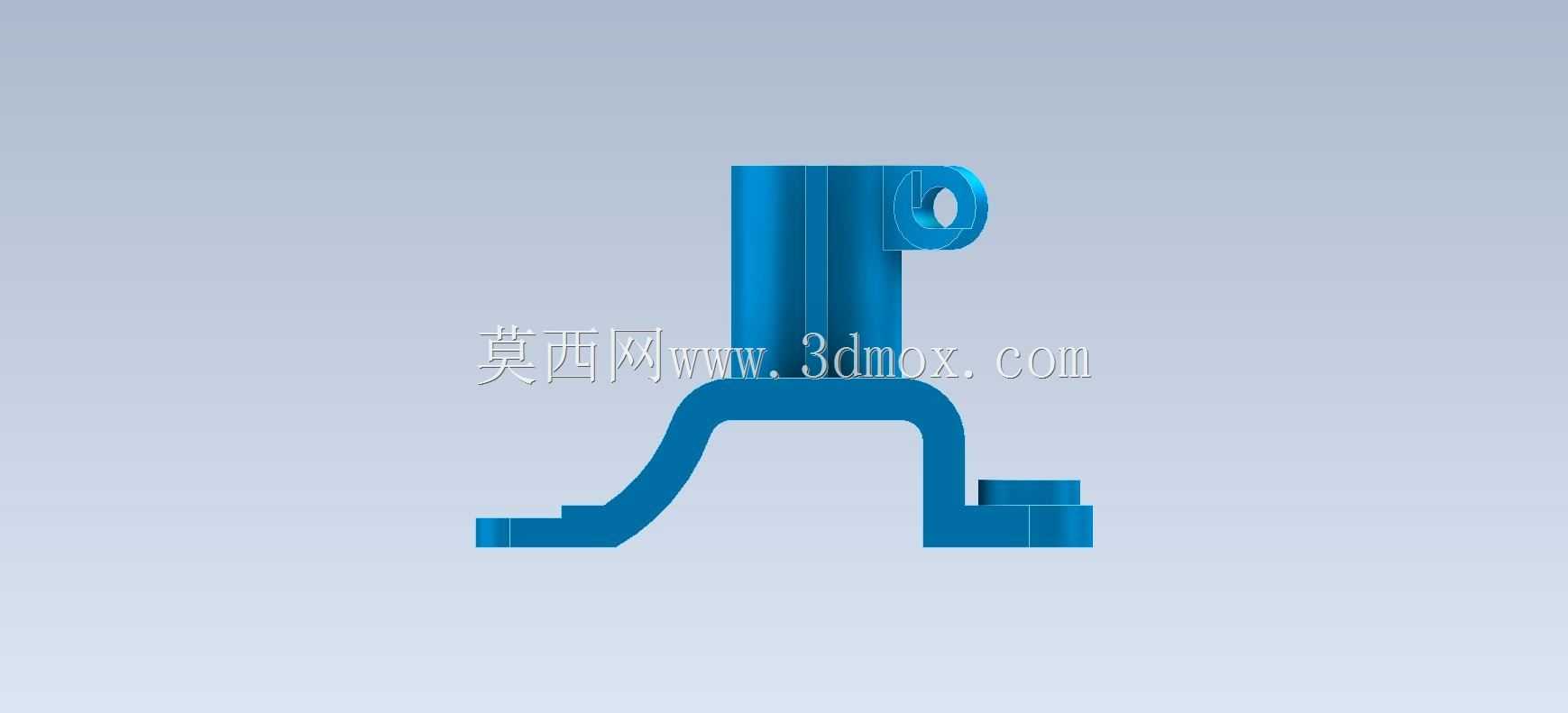

　　这类带铰接支座的管线固定支撑结构，在轻工自动化生产线、小型流体输送设备的管线排布场景中应用十分普遍，主要承担小口径硬管、柔性线束的径向定位与姿态可调支撑作用，避免管线在设备运行振动过程中出现窜动、弯折疲劳、接口松脱的问题。从结构功能上看，上部的开式筒状夹座是核心的管线夹持部位，开口侧的弹性卡爪结构可以在管线压入后提供一定的抱紧力，不需要额外的紧固件就能实现快速装拆，同时预留的小凸耳结构可以搭配扎带或者小型卡簧，在管线外径适配范围的上限位置补充锁紧力，适配不同壁厚的管线夹持需求。下部的两个支脚采用非对称布局，其中一个支脚带同轴安装孔，作为整个支撑件的旋转铰接支点，另一个支脚带沉头安装孔，可在角度调整到位后通过螺栓锁紧固定，

　　这种单支点铰接+单点位锁紧的设计，能让支撑件在安装平面上实现±15°范围内的角度调整，适配管线不同走向的固定需求，不需要针对每个走线角度单独加工定制支撑件，大幅降低非标设备的零件种类数量。设计过程中首先要确定的是夹持部位的内径尺寸，这个尺寸需要匹配常用的6mm、8mm外径气动硬管或者线束护套的尺寸，筒状夹座的壁厚控制在2.5mm左右，既保证足够的抱紧刚度，又让开口卡爪具备合适的弹性变形量，避免压入管线时出现应力开裂。支脚的高度设计需要考虑安装面到管线中心的距离，保证管线固定后和周边结构件预留至少3mm的安全间隙，避免设备运行过程中管线和周边运动部件发生刮蹭。两个安装孔的中心距需要匹配常用的铝型材安装槽间距，

　　沉头孔的尺寸适配M4内六角螺栓，铰接支点的孔位和螺栓采用间隙配合，保证调整角度时转动顺畅无卡滞，锁紧侧的孔位可以根据调整角度的需求加工成长圆孔，进一步扩大角度调整的范围。从安装边界来看，整个结构件在完全收拢状态下的投影轮廓尺寸控制在40mm×30mm范围内，不会占用过多的设备安装空间，安装面需要保证至少Ra3.2的平面度，避免锁紧时支脚出现翘曲导致夹持角度偏移。结构的转角位置全部采用R2以上的圆角过渡，一方面减少注塑或者机加工过程中的应力集中，另一方面避免尖角划伤管线外壁或者安装人员的手部。这类支撑件和传统的全封闭管夹相比，装拆效率提升60%以上，不需要完全松脱安装螺栓就能完成管线的更换维护，在小批量非标设备组装、

　　老旧设备管线改造场景中具备很强的实用性，建模过程中需要重点验证开口卡爪的变形量，通过有限元分析确认卡爪在最大张开量下的应力低于材料的屈服强度，保证反复装拆后不会出现塑性变形导致夹持力下降，同时要验证铰接转动过程中上部夹座和安装面之间不会出现运动干涉，保证全角度调整范围内的结构自由度。
