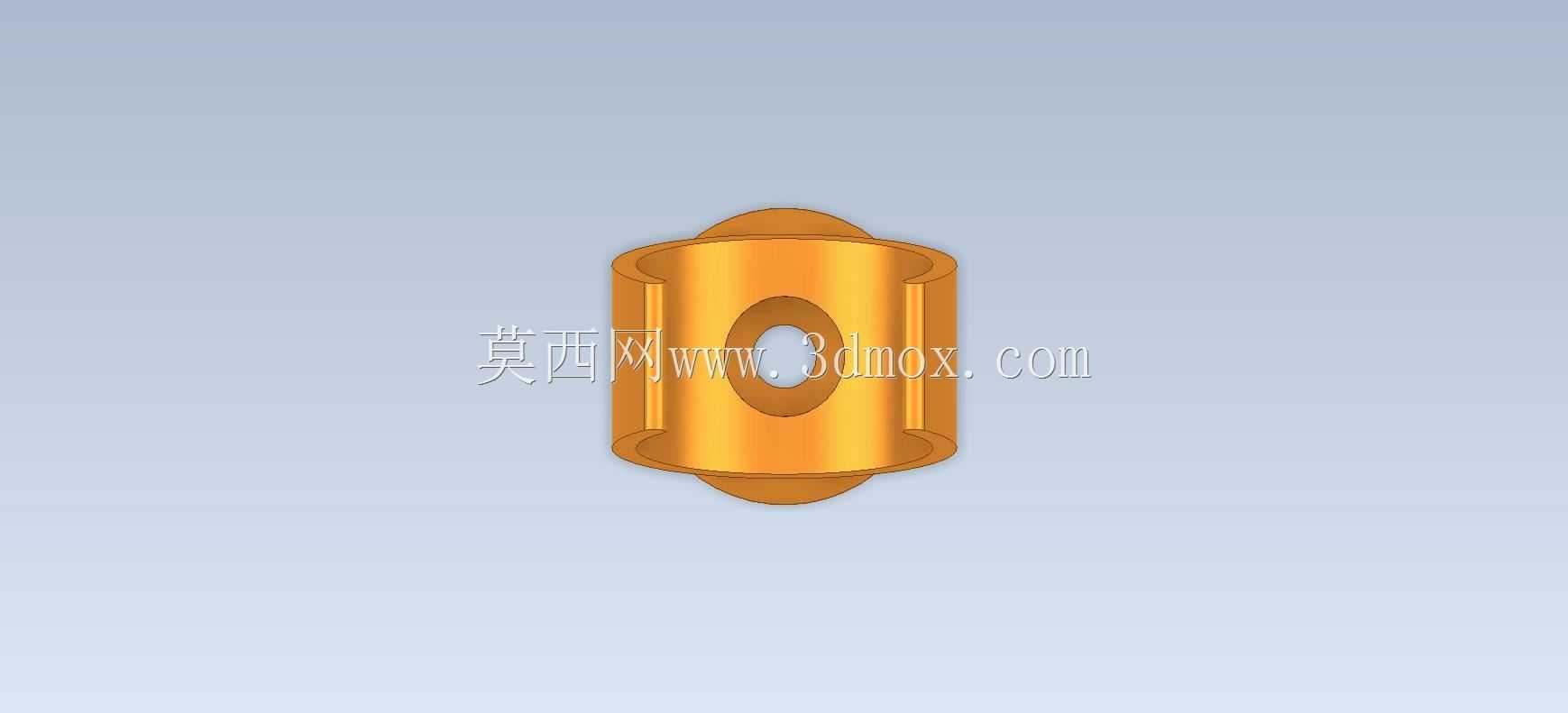

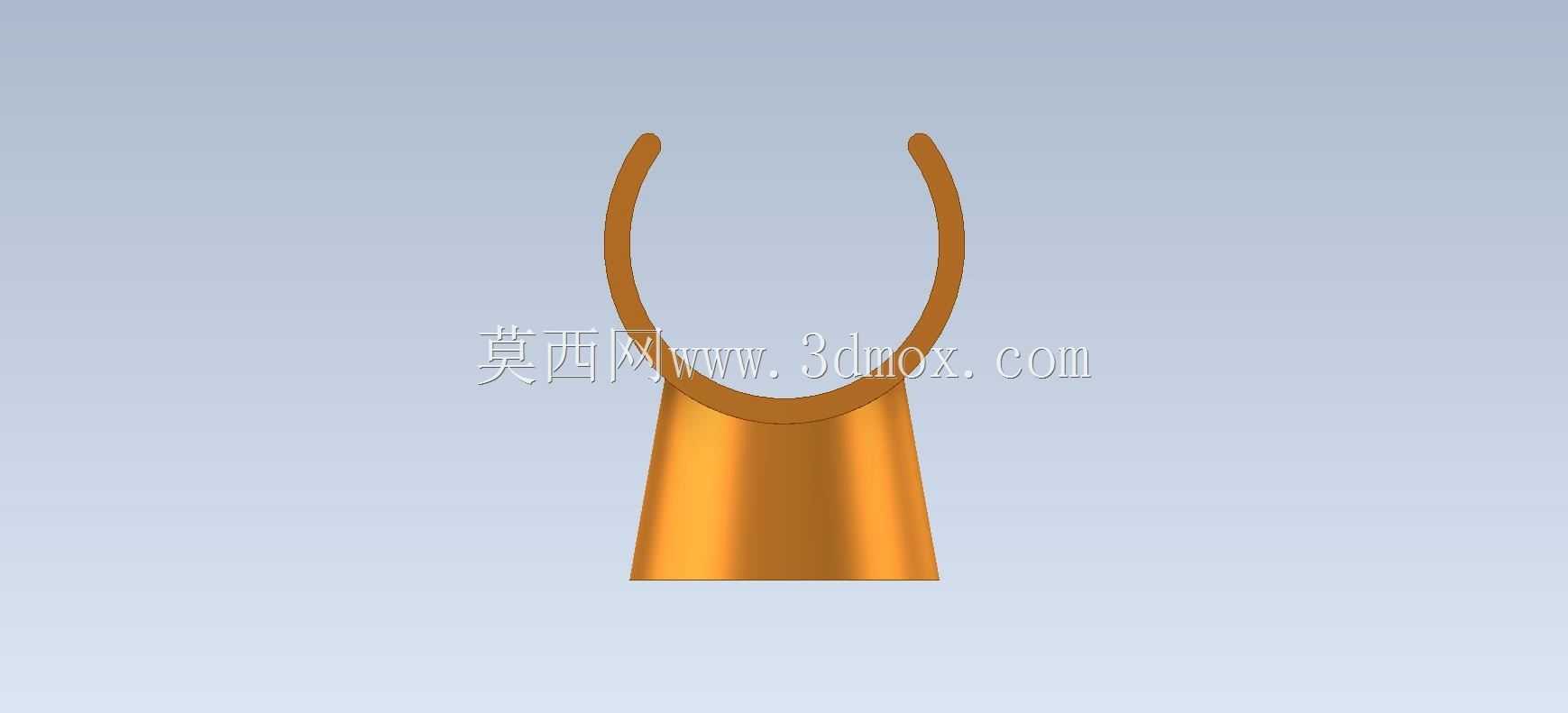

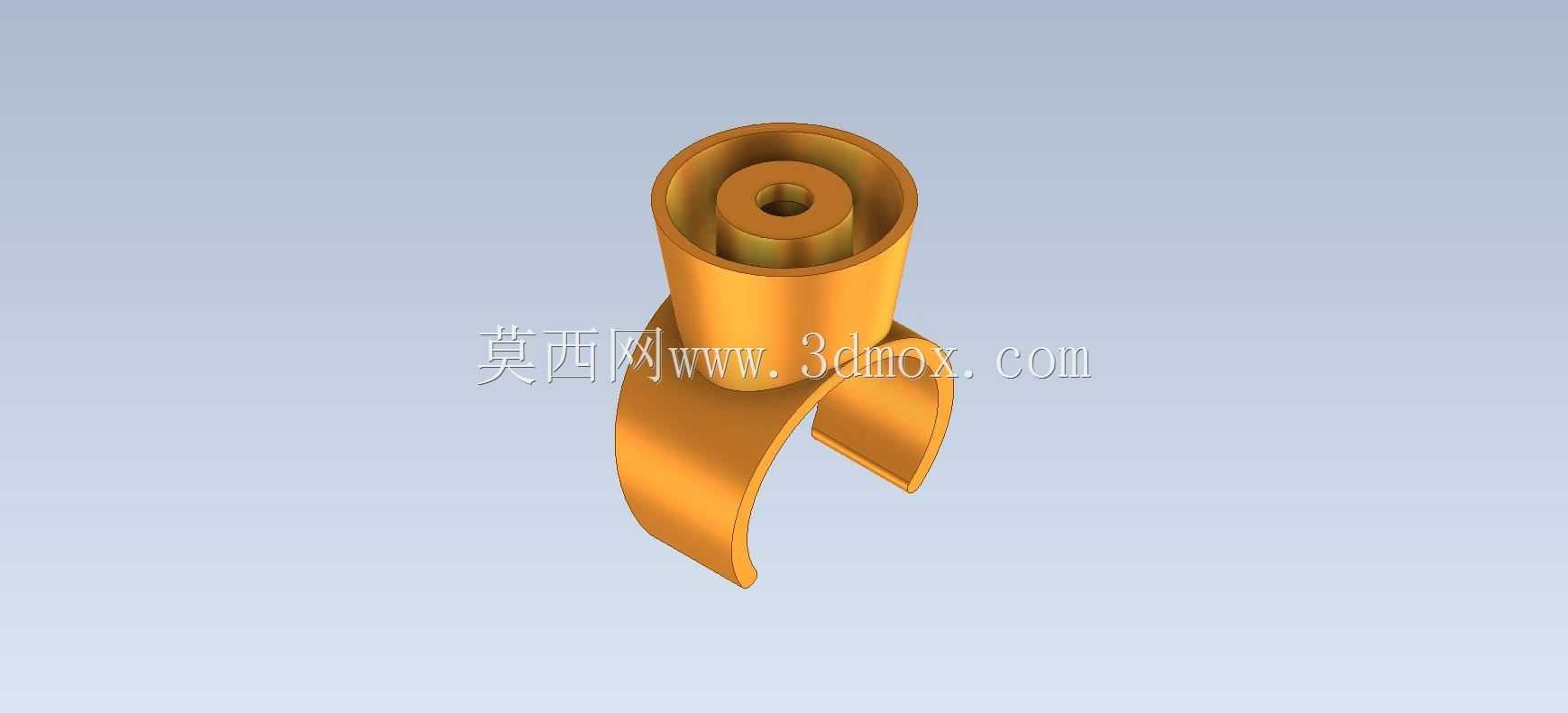

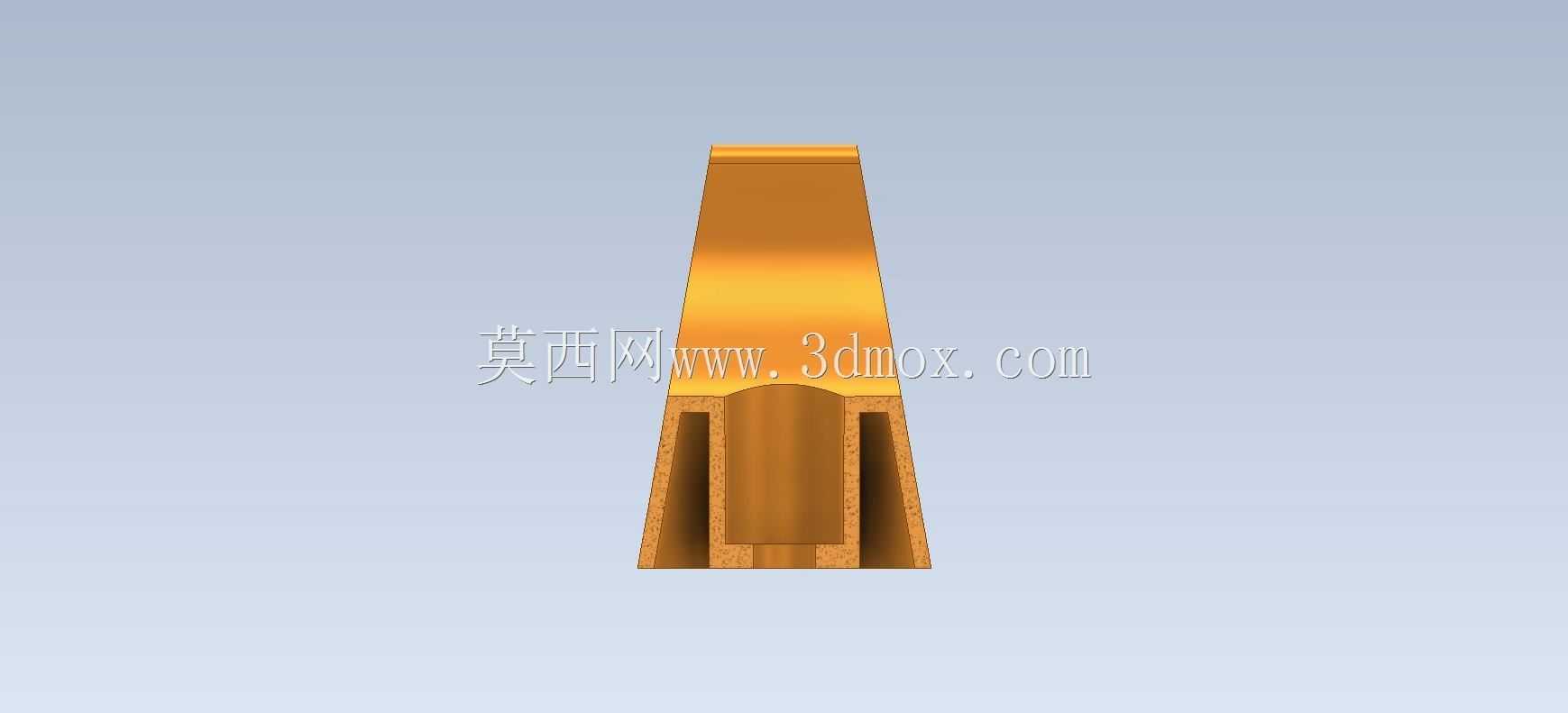

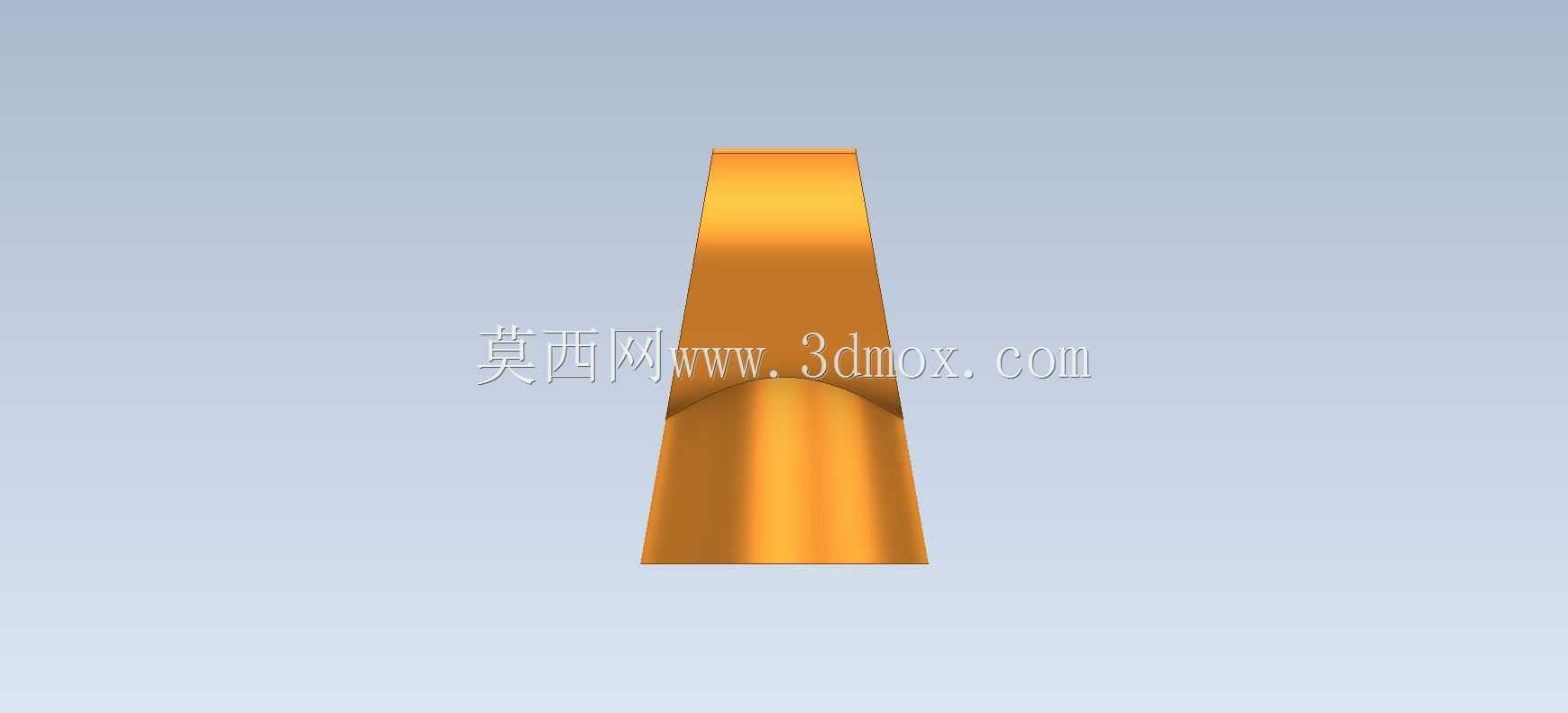

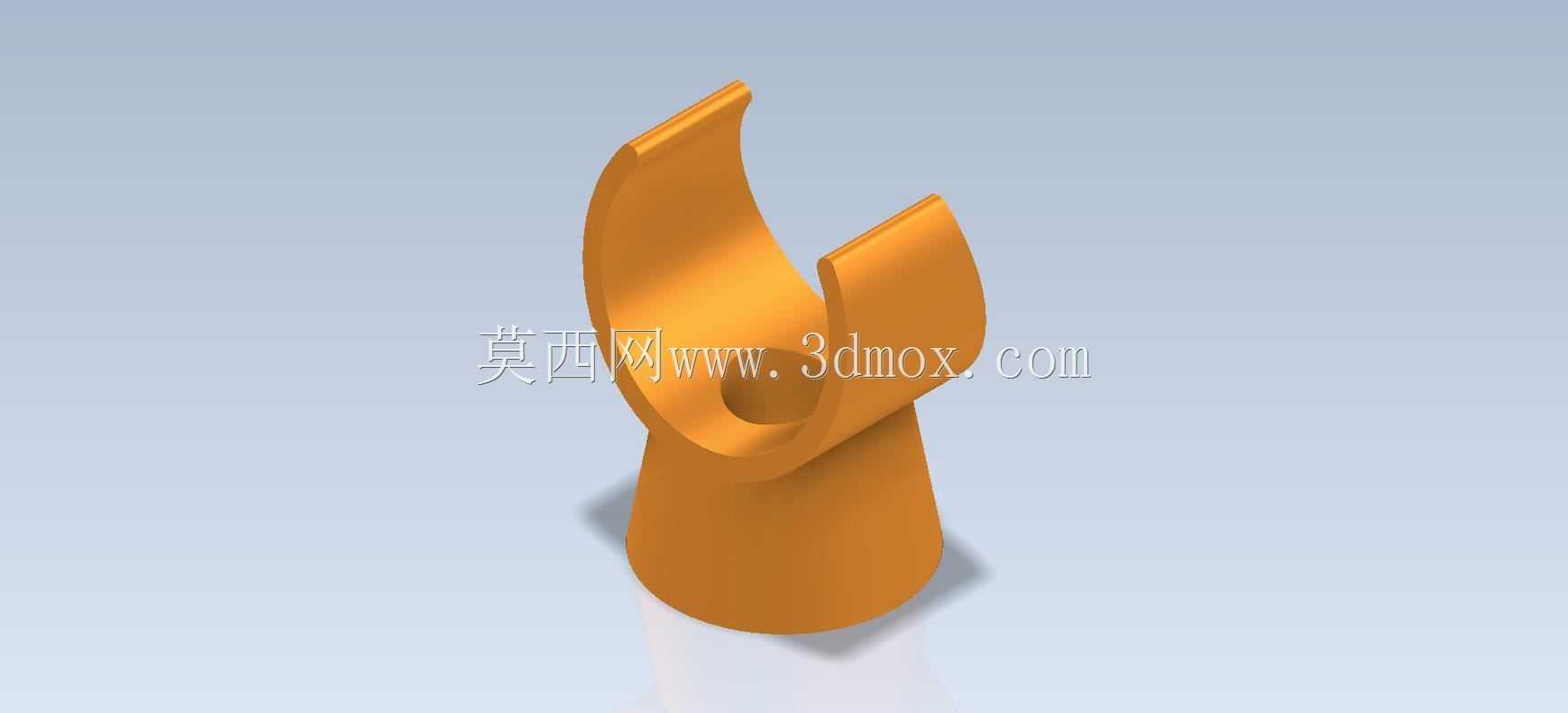

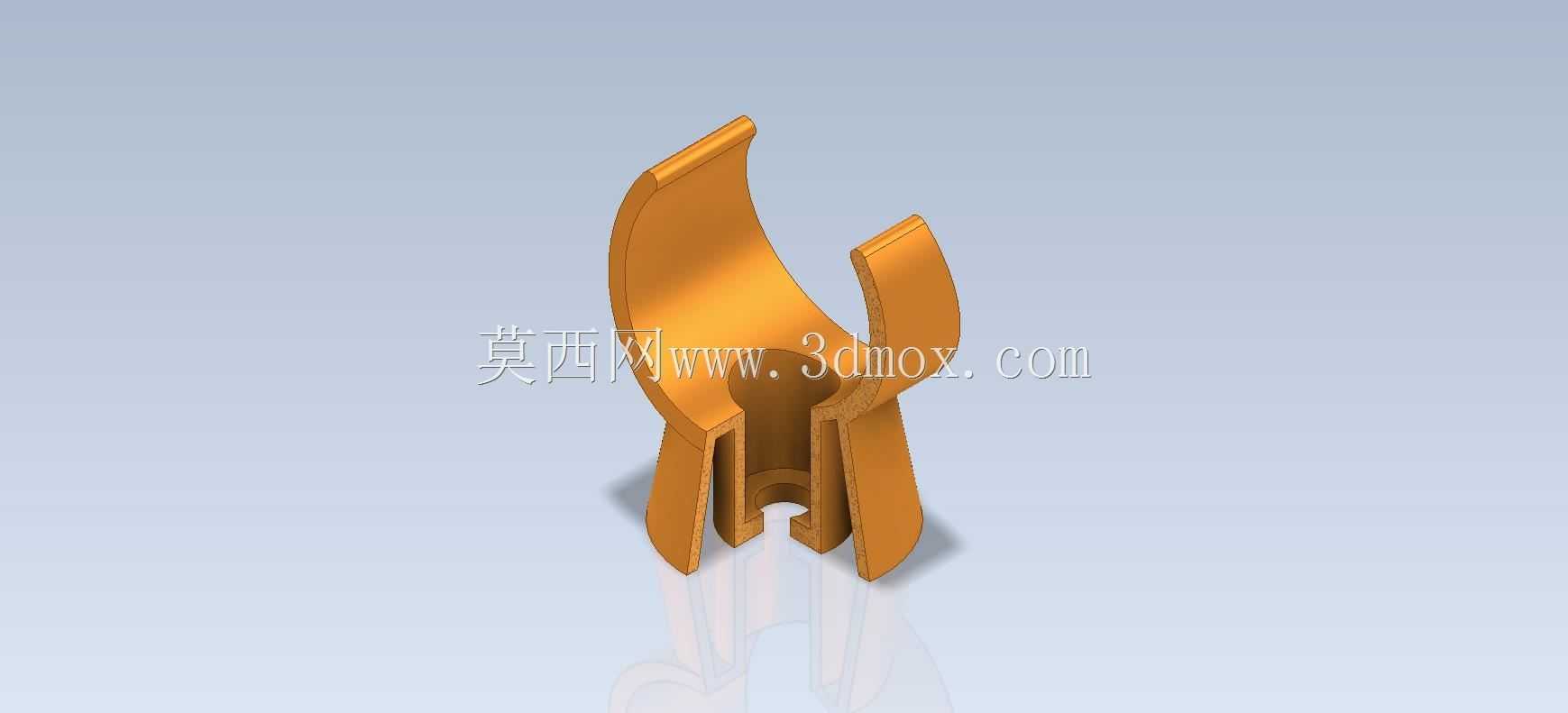

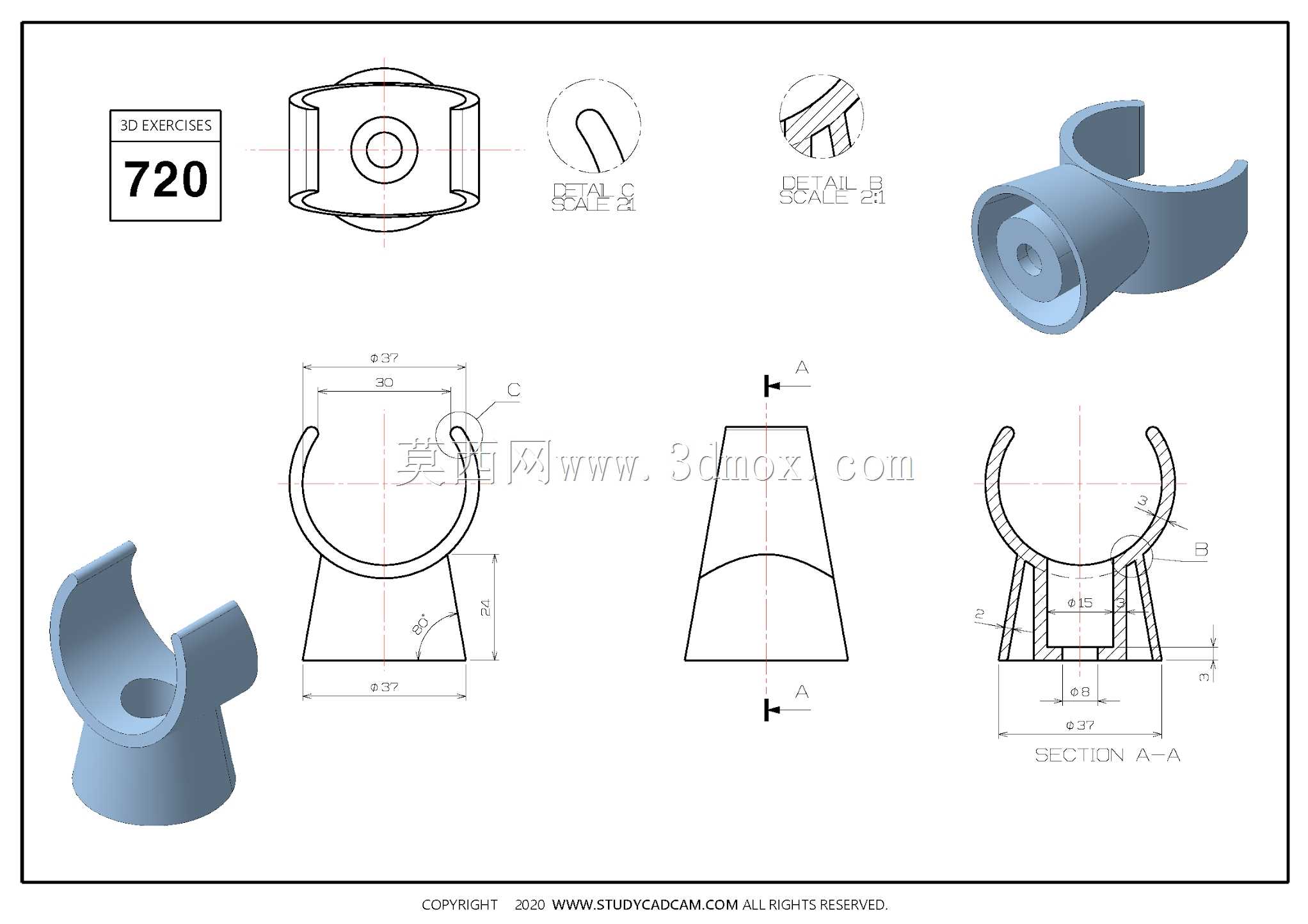

叉形圆柱连接支座三维CAD练习构件

项目分类:通用机械零部件 发布时间:2023-07-12 ID:697991
  • 叉形圆柱连接支座三维CAD练习构件
  • 叉形圆柱连接支座三维CAD练习构件
  • 叉形圆柱连接支座三维CAD练习构件
  • 叉形圆柱连接支座三维CAD练习构件
  • 叉形圆柱连接支座三维CAD练习构件
  • 叉形圆柱连接支座三维CAD练习构件
  • 叉形圆柱连接支座三维CAD练习构件
  • 叉形圆柱连接支座三维CAD练习构件

  本次建模的叉形圆柱连接支座,属于机械传动与支撑系统中常见的铰接类连接件,这类零件广泛应用在轻工自动化生产线的工件翻转机构、小型输送设备的摆臂连接端、工装夹具的活动压头部位,主要承担两个构件之间的铰接传动、载荷传递以及角度限位作用,在手动工装、半自动装配工位的辅助定位结构中也能见到同类型结构的身影。从结构功能来看,下部的锥形圆柱段是主体支撑基座,设计成带轻微锥度的圆柱形态,一方面是为了压装进入对应安装基座的预制孔时,能够通过锥面导向顺利完成装配,避免直圆柱压装时容易出现的卡滞、孔壁刮伤问题,另一方面锥面结构在压装到位后能形成一定的胀紧力,不需要额外的定位销就能实现基座段的周向与轴向防松,适合轻载、频繁小幅摆动的工况。

  上部的双叉耳结构是核心功能部位,两个平行的叉耳板上预留了同轴的销孔,用来穿装铰接销轴,和外部摆臂、连杆类构件形成转动副,叉耳的开口宽度需要和对接构件的连接端厚度保持0.1-0.2mm的间隙配合,既不能间隙过大导致铰接时出现径向窜动,影响传动精度,也不能间隙过小造成装配困难、转动卡涩。叉耳板的外侧做了圆弧过渡,没有尖锐棱角,一方面是避免装配和维护过程中划伤操作人员,另一方面是消除应力集中点,因为这类铰接构件在反复摆动过程中,叉耳根部是应力集中的高发区域,圆弧过渡能够有效分散交变载荷带来的应力,降低长期使用后出现疲劳断裂的风险。从设计思路层面,这类练习构件的建模逻辑完全贴合实际工业零件的设计流程:首先确定下部安装基座的外径与压装深度,

  这部分尺寸需要匹配安装基座的孔位参数,要保证压装后基座段的端面和安装面齐平,不会突出干涉其他周边构件;其次确定两个叉耳的中心距、销孔直径,这部分尺寸要和对接的连杆端尺寸适配,销孔的公差带一般选用H7,和销轴的g6公差形成间隙配合,保证转动顺畅的同时控制径向间隙;然后处理叉耳和下部基座的连接过渡,这里采用了大圆角平滑过渡,避免截面突变带来的应力集中,同时过渡区域的壁厚要保持均匀,不能出现局部壁厚过薄导致强度不足,也不能局部过厚造成后续如果采用注塑或者铸造成型时出现缩孔缺陷。在建模过程中需要重点关注几个尺寸边界:首先是下部圆柱段的最小外径要满足压装强度要求,根据承受的最大摆动力矩核算,基座段的横截面抗剪强度要留有至少1.5倍的安全系数,避免摆动过程中基座断裂;其次是叉耳的厚度要匹配销轴的直径,一般叉耳单侧板厚不小于销孔直径的0.6倍,保证销孔部位的挤压强度满足要求,防止销轴受力后把叉耳板撑变形;还有两个叉耳的同轴度公差要控制在0.02mm以内,否则穿装销轴后会出现别劲现象,导致转动阻力过大,长期磨损后间隙快速增大。这类零件在实际应用中,表面一般会做发黑或者镀锌处理,提升防锈能力,销孔部位如果是重载工况还会加装铜套或者滚针轴承,降低转动磨损,延长构件的使用寿命。建模时还要注意拔模角度的处理,如果是采用机加工方式生产,锥面的锥度一般设置在1:50左右,方便压装;如果是采用铸造或者注塑成型,所有竖直面都要设置1-2度的拔模斜度,方便脱模。

  另外叉耳的开口端面要和销孔轴线保持垂直,垂直度公差控制在0.03mm以内,避免对接构件装配后出现端面偏磨。整个构件没有复杂的曲面特征,所有特征都是基于拉伸、旋转、切除等基础建模命令完成,非常适合用来练习三维建模中的基准对齐、特征顺序规划、装配间隙校核等基础技能,通过对这类典型铰接零件的建模练习,能够快速掌握工业常用连接件的设计逻辑,理解尺寸公差、形位公差在实际结构中的作用,为后续设计复杂传动构件打下扎实的基础。在实际选型应用这类构件时,还要结合实际工况的摆动频率、载荷大小调整具体尺寸参数,如果是用于高速摆动的场景,还要考虑销孔部位的润滑结构,比如在叉耳板上加装油嘴,定期加注润滑脂降低磨损;如果是用于腐蚀环境,还要更换对应的耐腐蚀材料,比如采用不锈钢材质或者做表面喷塑处理。
