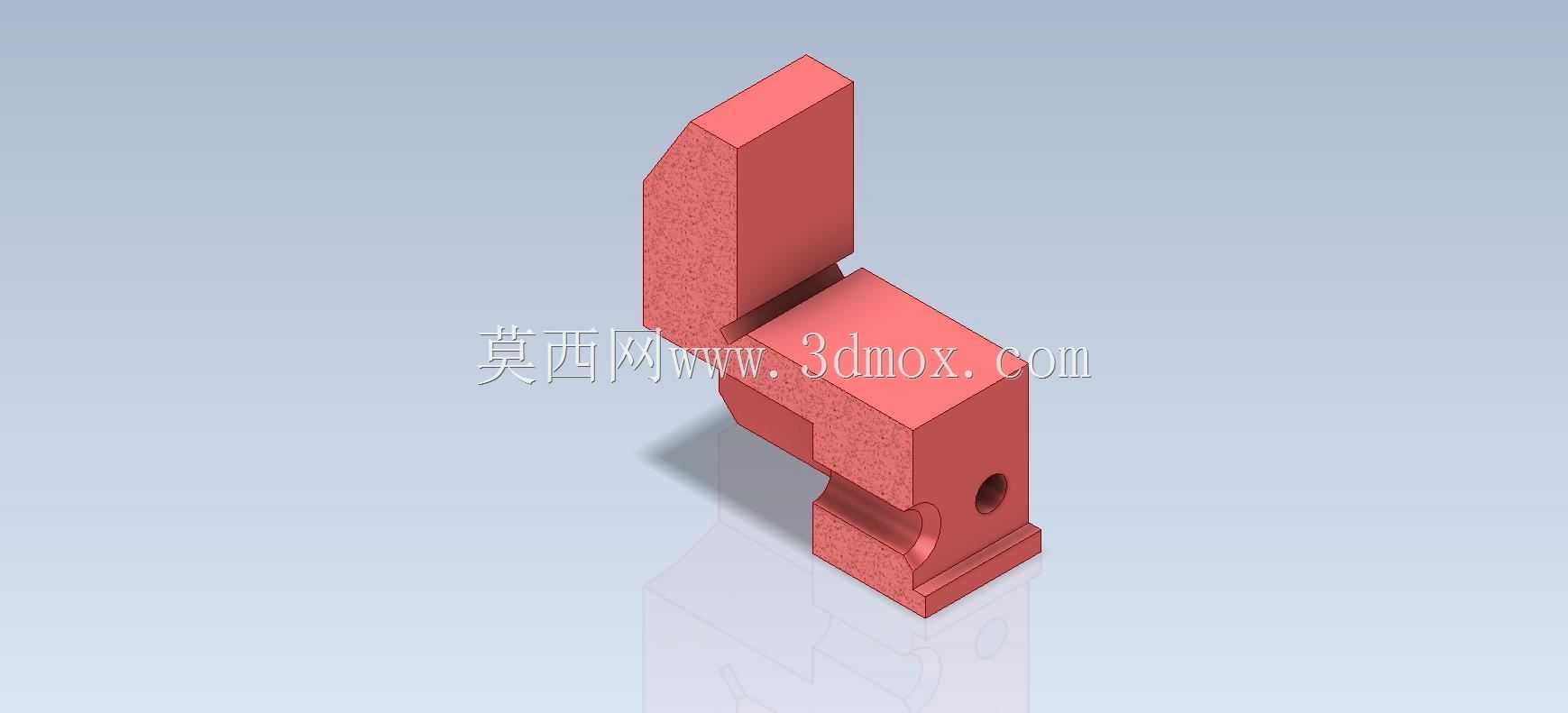

带斜向定位槽的多孔安装支座结构

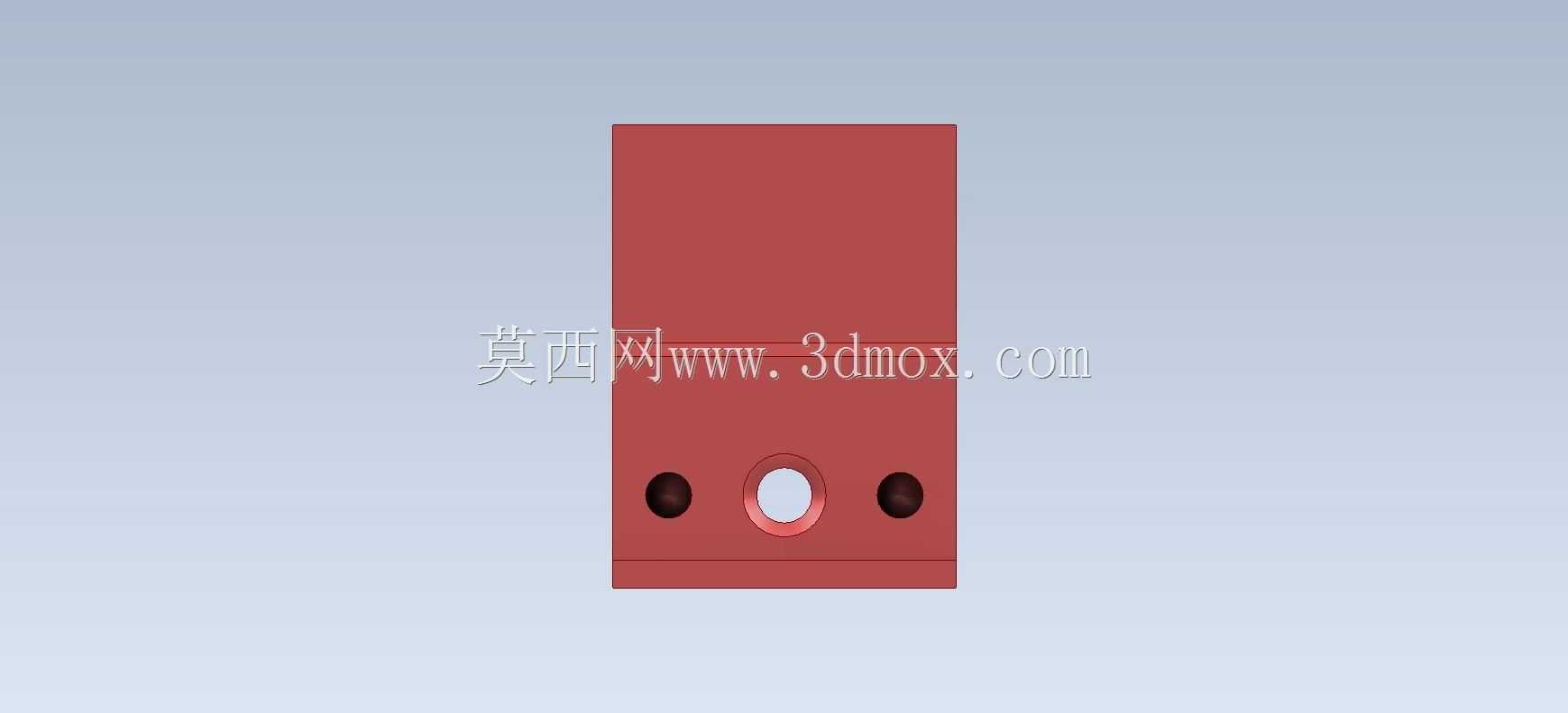

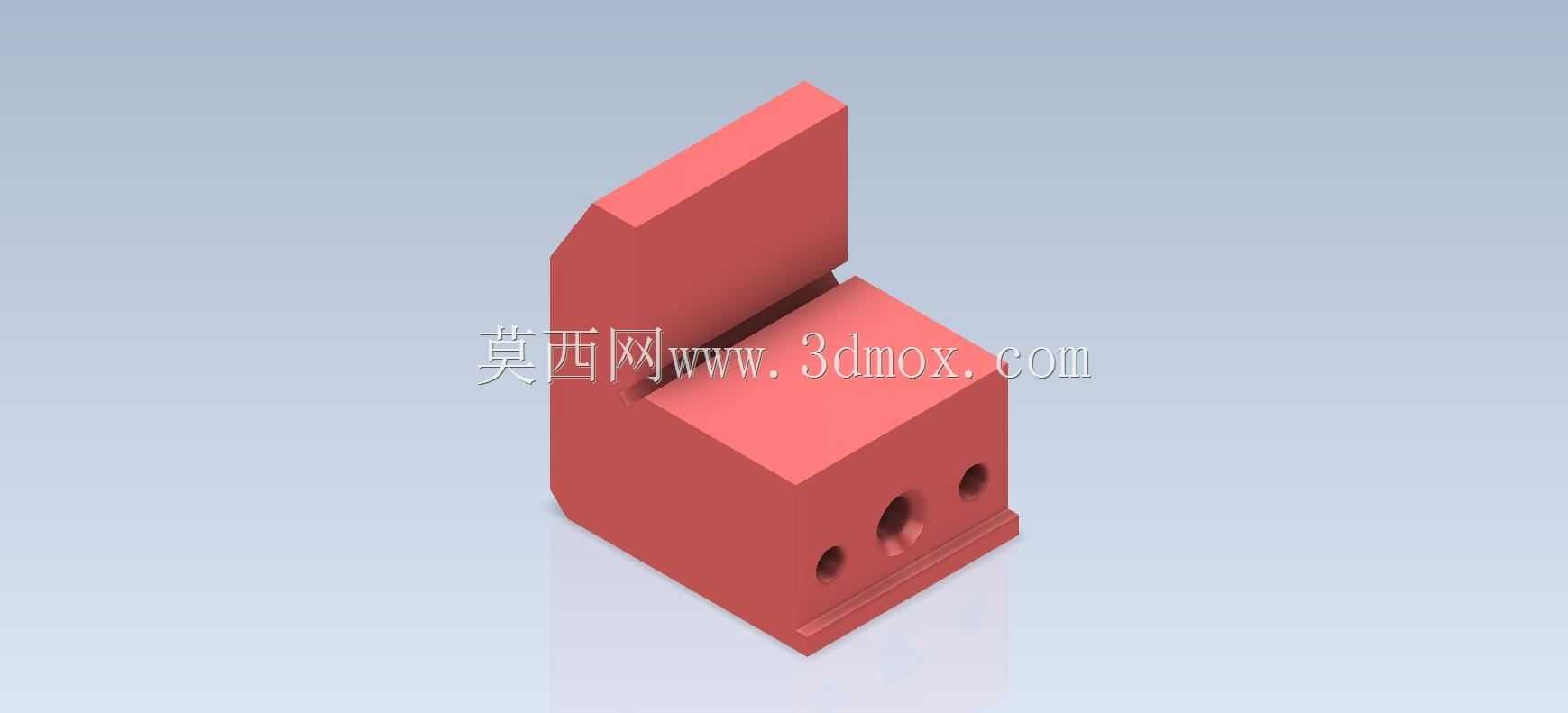

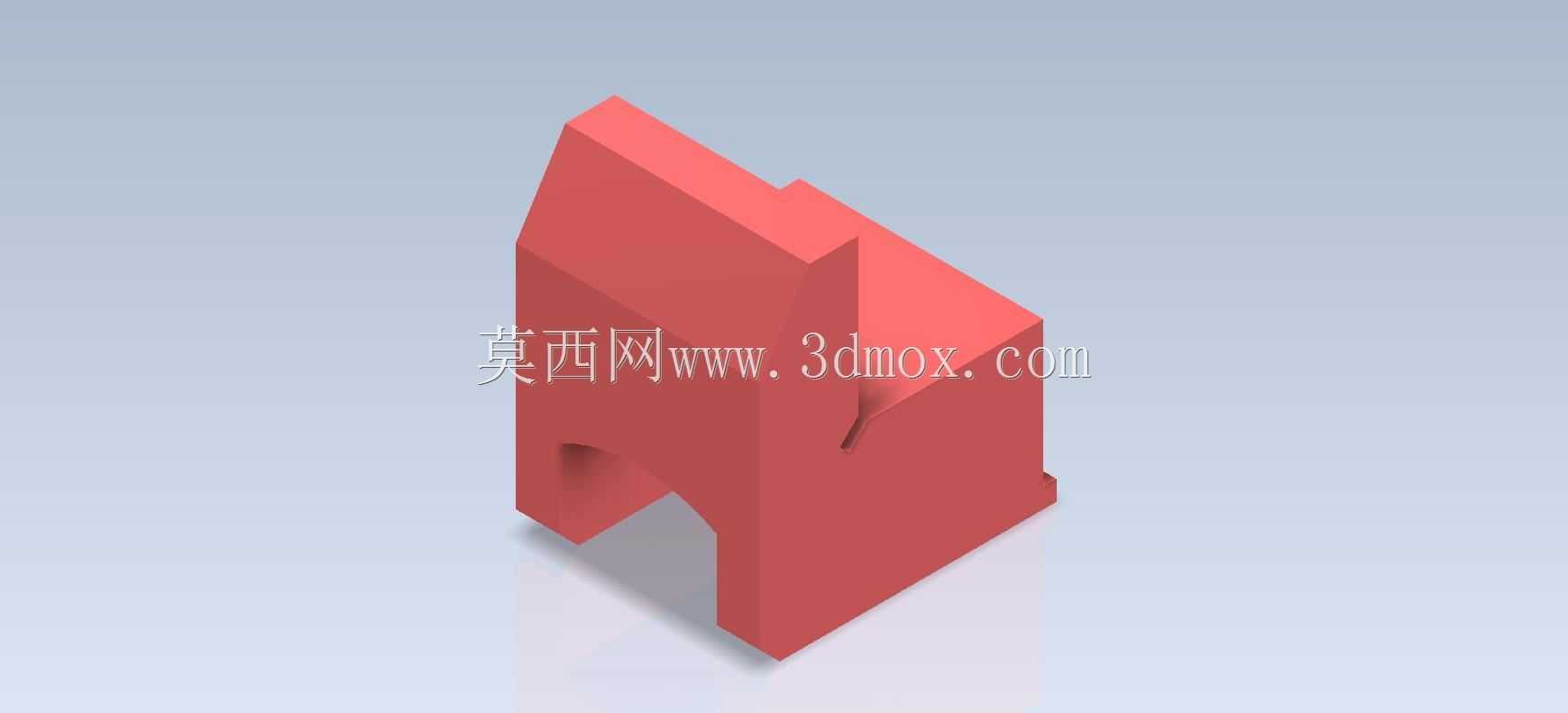

　　这类带斜向定位槽的块状安装支座，在小型自动化生产线的工件定位工位、工装夹具的定位模块、检测设备的工件承载单元中应用十分广泛，很多时候作为非标设备里的定制化定位支撑件使用，不需要批量开模，多采用机加工方式直接制作，适配小批量多品种的生产场景。从结构功能来看，主体的块状基座承担主要的承载作用，侧面开设的三个同轴度要求较高的通孔，是用于穿装锁紧螺栓，将整个支座固定在设备的安装基板或者型材架上，孔位的排布考虑了安装时的受力均匀性，避免单侧锁紧带来的支座翘曲问题，保证安装后支座的基准面与安装面完全贴合，不会出现倾斜偏移。上部伸出的立板与基座之间形成的斜向卡槽，是核心的功能定位面，这个斜槽的角度是根据待定位工件的配合面角度专门设计的，

　　能够限制工件沿垂直于槽面方向的位移，同时立板的侧面可以作为侧向定位基准，配合基座顶面的承载面，实现工件三个方向的自由度约束，不需要额外增加压块就能完成工件的初定位，适合快速上下料的工位使用。设计这类零件的时候，首先要确定安装基准面的平面度要求，一般安装底面的平面度公差要控制在0.02mm以内，保证安装后不会出现晃动；斜向卡槽的两个配合面需要有较高的表面粗糙度要求，一般Ra1.6即可，既保证定位精度，又不会因为加工成本过高造成浪费；侧面的安装孔需要做沉头处理，避免螺栓头突出支座表面，干涉工件的放置，同时孔位与安装边缘的距离要满足螺栓安装的扳手空间要求，不能出现螺栓无法拧紧的情况。从安装边界来看，这类支座的整体尺寸属于小型结构件，

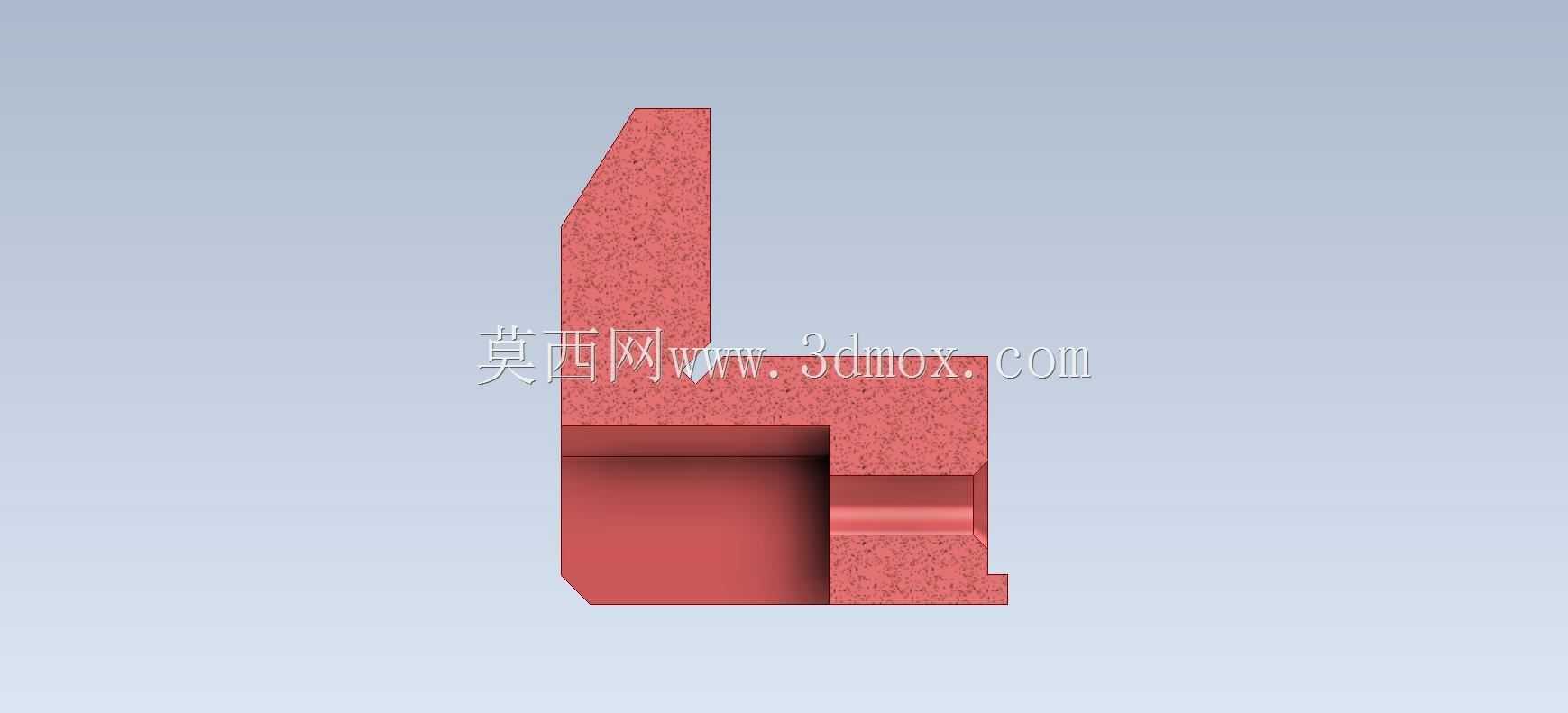

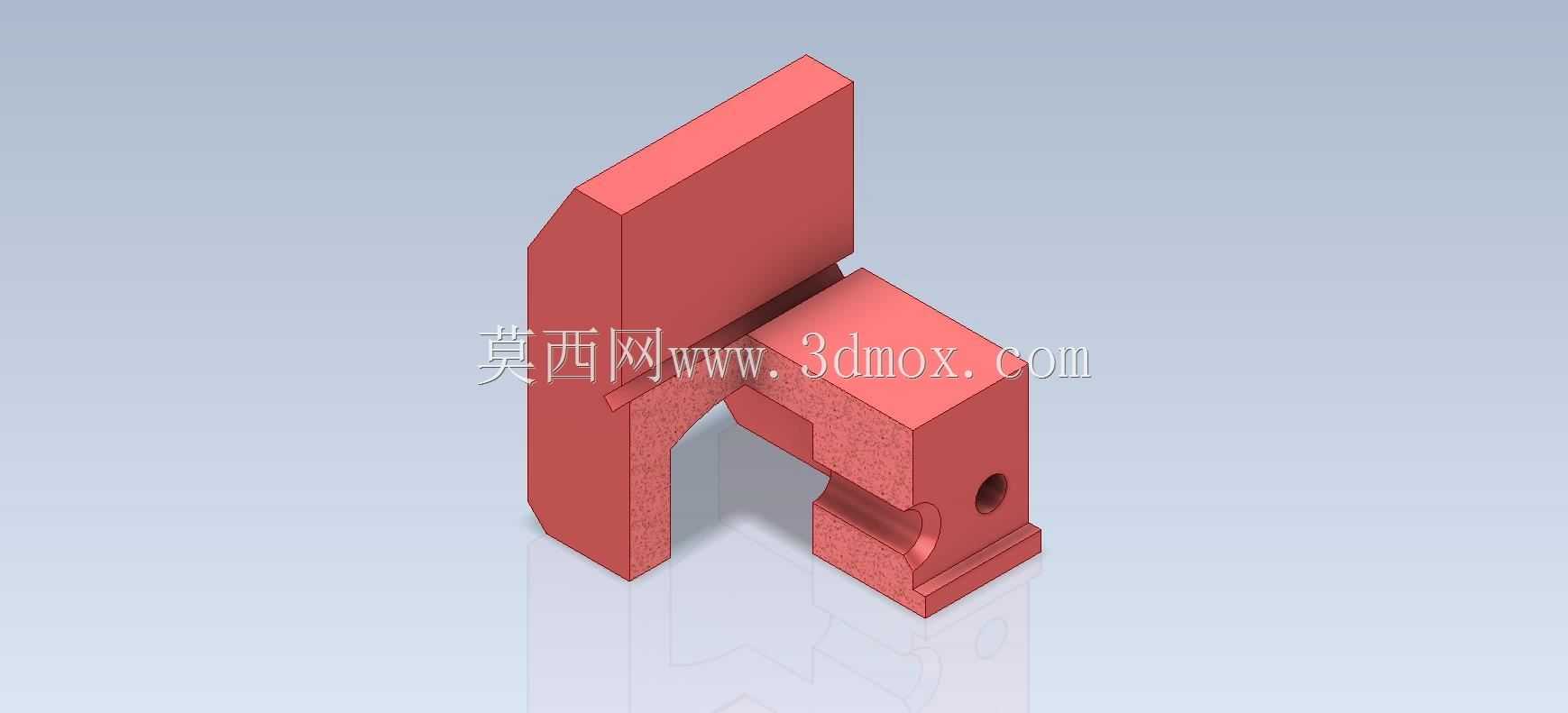

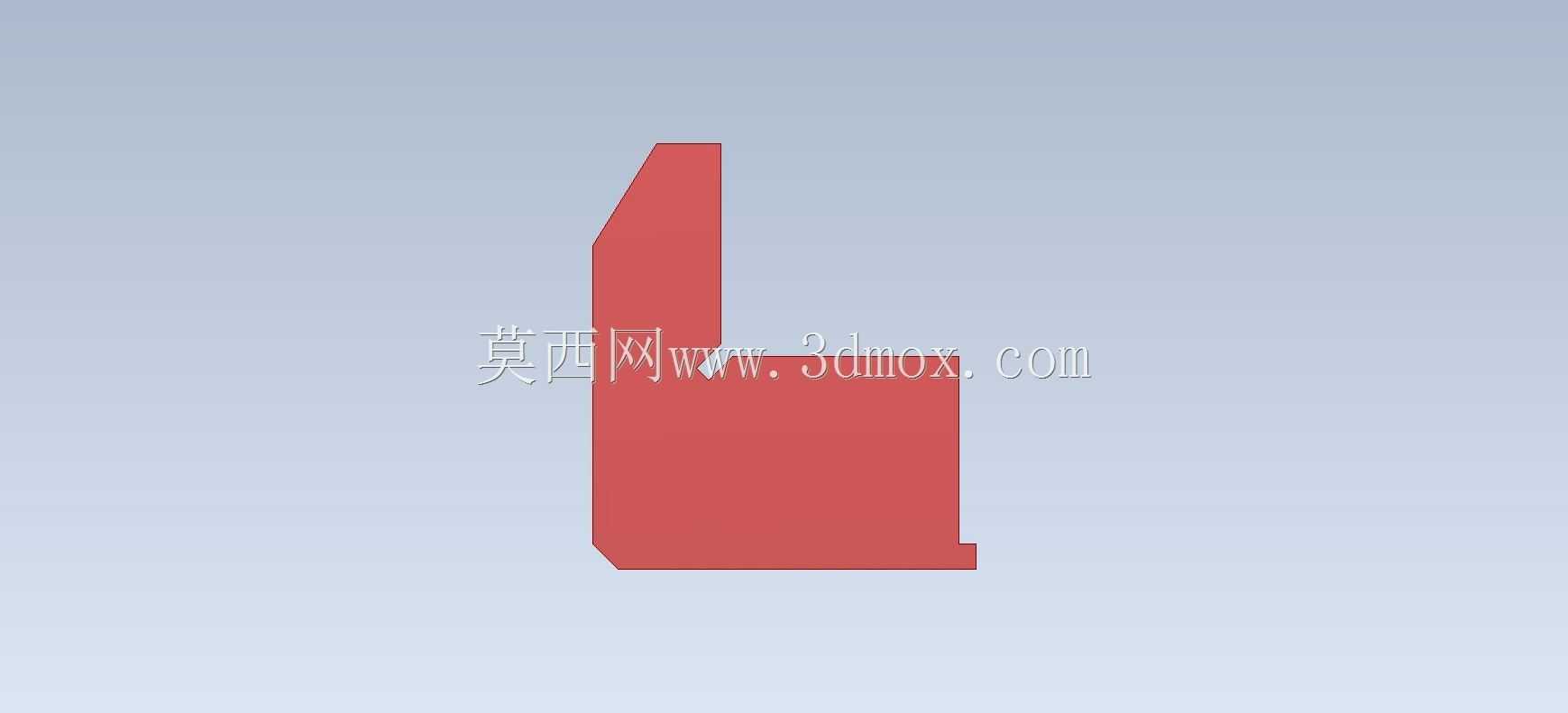

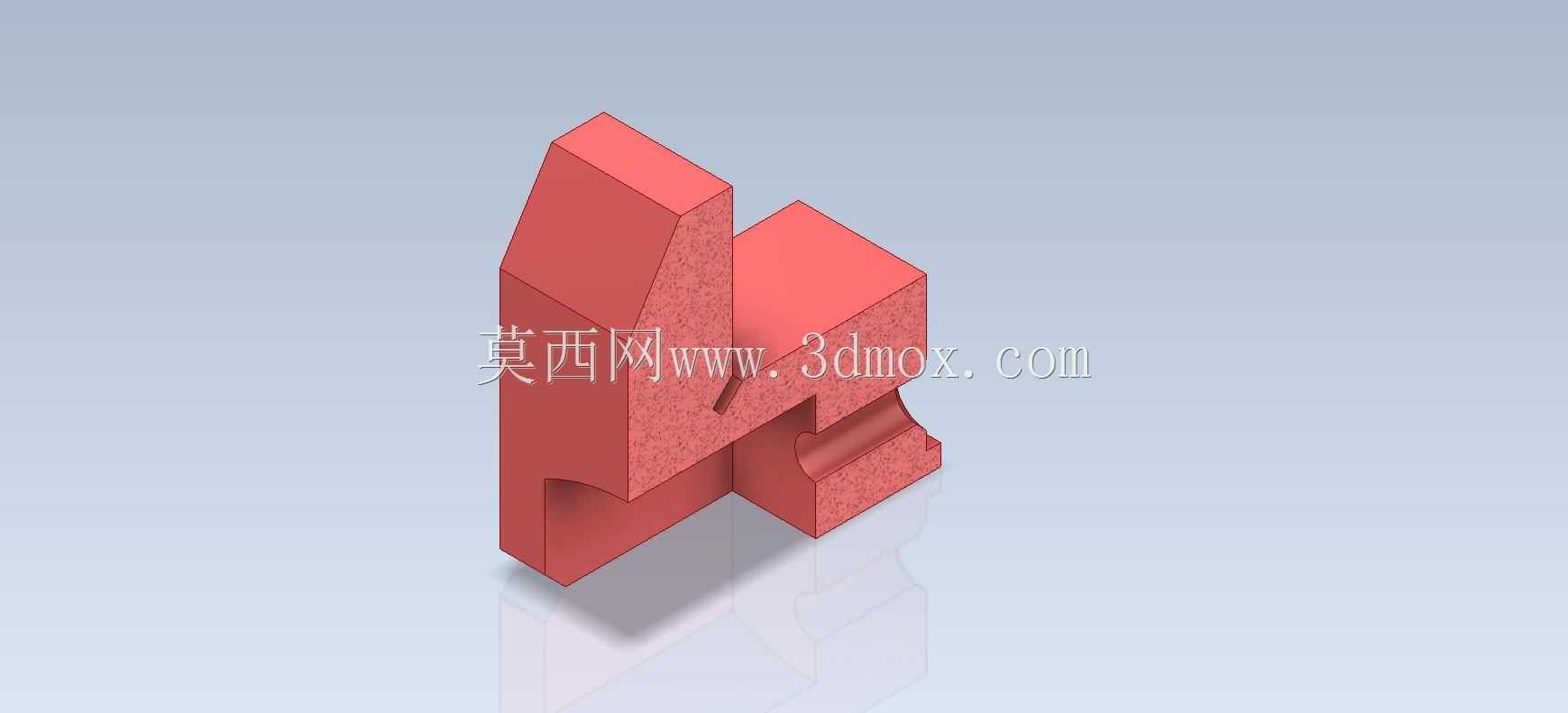

　　基座部分的长宽尺寸一般控制在80mm以内，立板的高度不超过60mm，不会占用过多的设备安装空间，适合在紧凑的工装布局中使用；安装孔的中心距要适配常用的铝型材安装槽间距或者标准安装板的孔位排布，减少额外的打孔加工工作量。在实际建模过程中，需要先绘制基座的拉伸轮廓，保证基座的边角处做适当的倒角处理，避免锐边划伤操作人员，同时去除加工时的毛刺；之后绘制上部立板的轮廓，通过拉伸求合的方式与基座合并为一个整体，斜槽部分可以采用拉伸切除的方式制作，切除时要注意槽底的圆角处理，避免应力集中，在长期受载的情况下出现槽根开裂的问题；侧面的安装孔要保证同轴度，绘制时可以先做一个孔的特征，再通过阵列或者复制的方式完成其余孔位的制作，保证孔位间距的一致性。

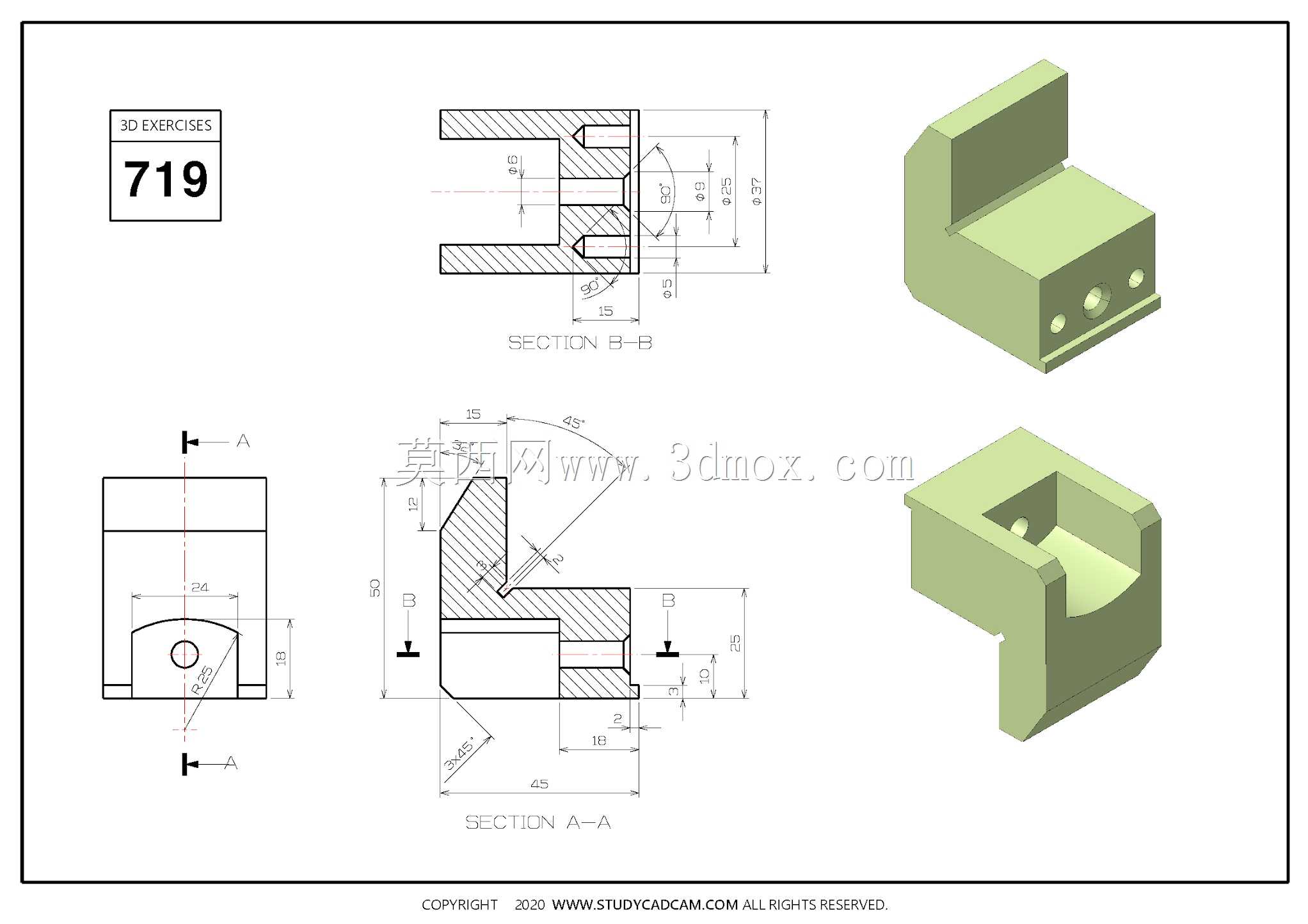

　　这类零件虽然结构简单，但是作为基础的定位支撑件，其尺寸精度直接影响到整个工位的定位精度，建模时需要严格标注各定位面的尺寸公差与形位公差，尤其是斜槽的角度公差，一般控制在±0.1°以内，避免因为角度偏差导致工件安装后出现倾斜，影响后续的加工或者检测精度。在实际应用中，这类支座还可以根据使用场景调整材质，普通工况下采用45号钢调质处理即可，有防锈要求的场景可以采用铝合金或者不锈钢材质，对应调整孔位的壁厚，保证足够的结构强度，不会在工件压紧时出现变形。
