带卡槽铰接式绿色塑料连接支座结构

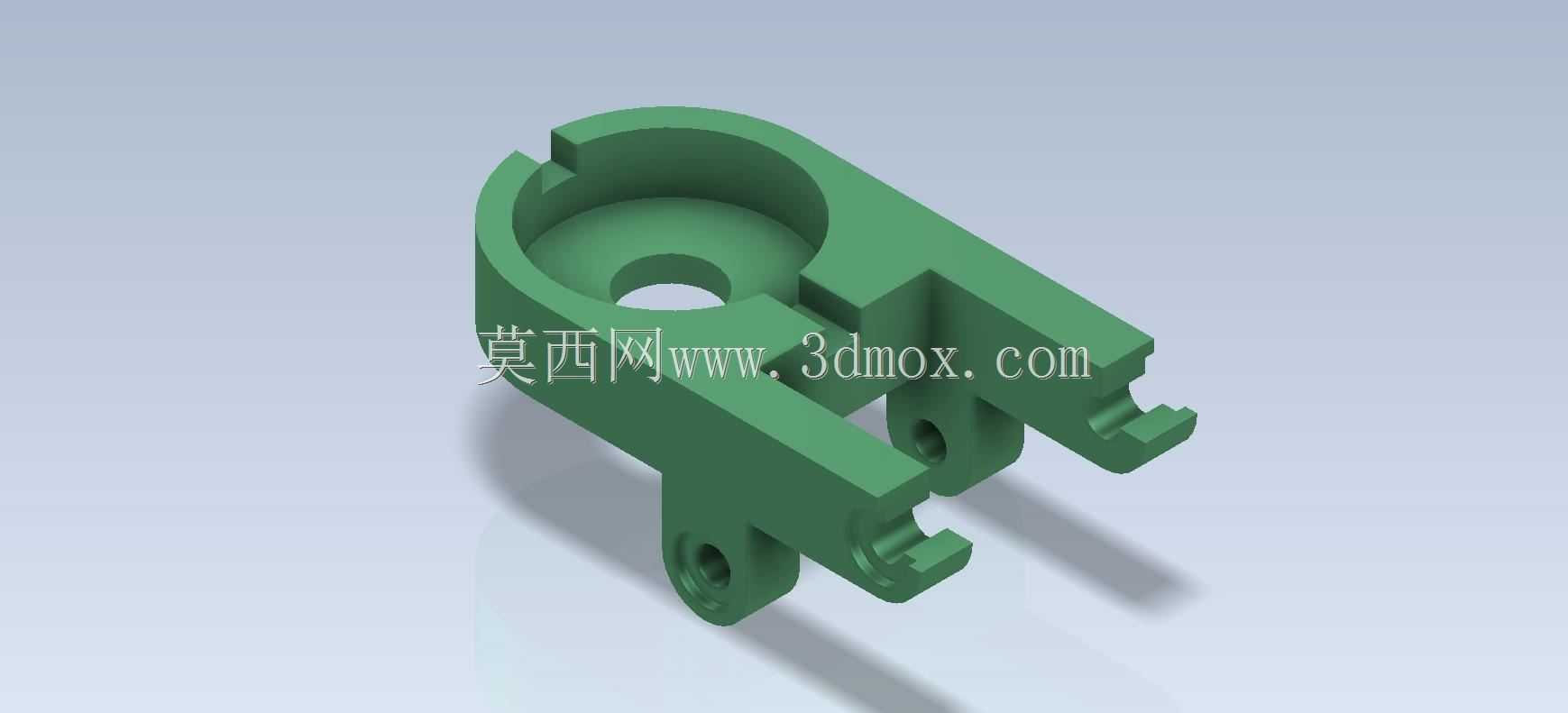

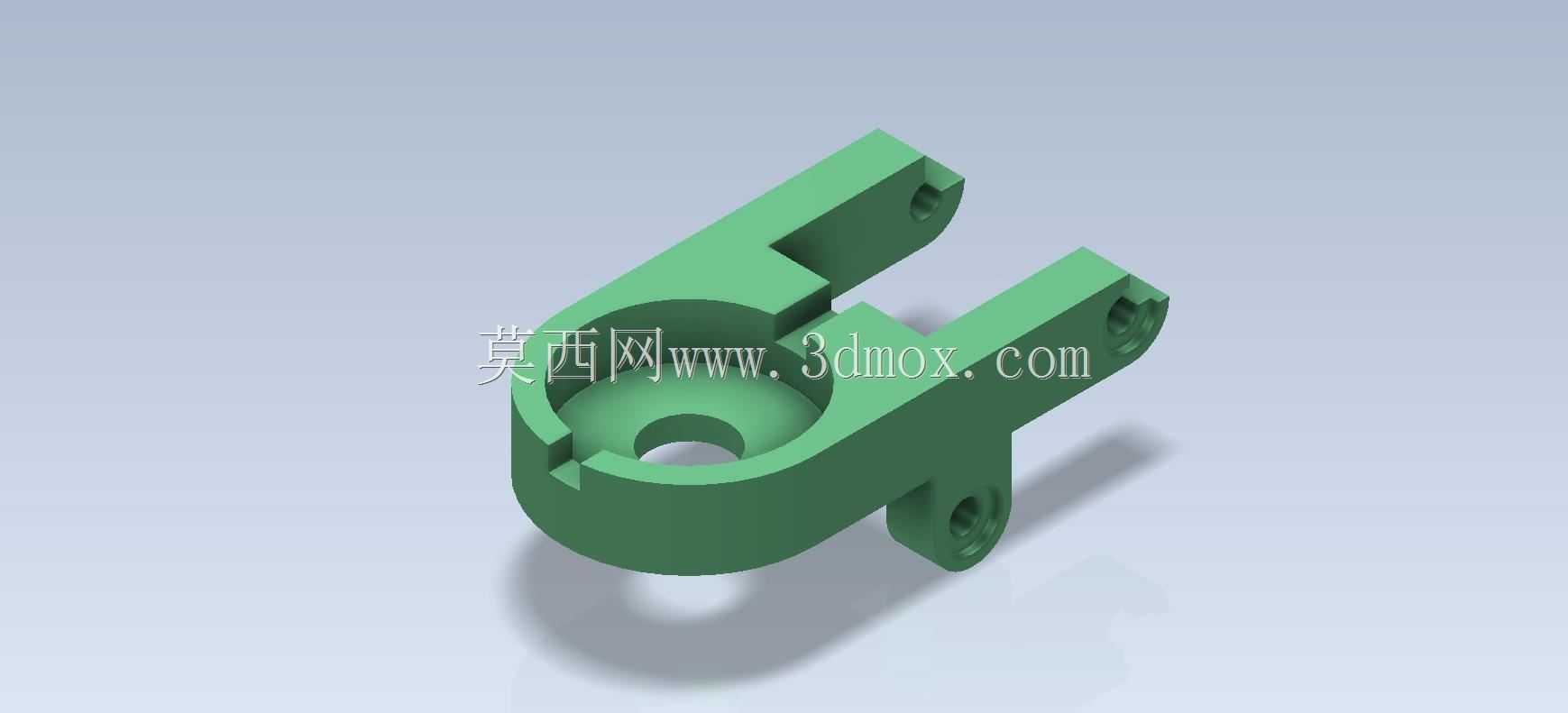

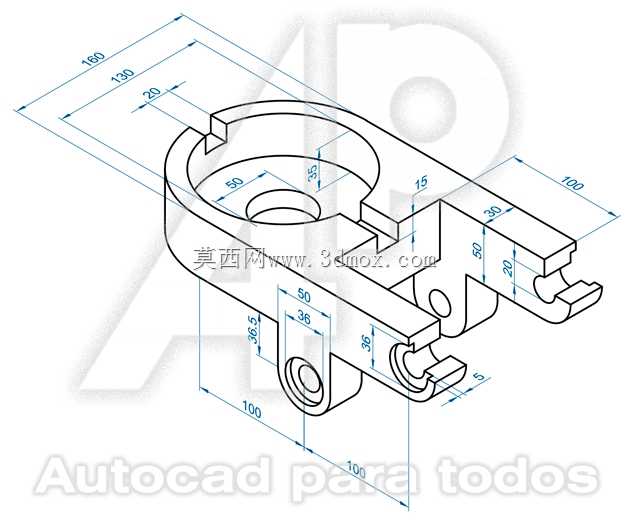

　　这类带卡槽的铰接式连接支座，在轻工自动化输送线的侧边导向机构、小型包装设备的料道限位组件里应用十分普遍，日常做设备改型或者小工装搭建时，经常会遇到需要这类兼具铰接转动、卡接定位功能的连接件，用来实现两个构件之间的角度微调、快拆连接需求。从结构本身来看，主体采用一体化注塑成型的绿色工程塑料材质，上部设置了带中心通孔的环形座体，这个环形结构主要用来嵌套圆柱形的导向轴或者铰接销轴，通孔的内径尺寸匹配常用的6mm、8mm直径标准销轴，环形座的侧壁做了局部开口卡槽，这个卡槽的作用是实现销轴的侧向快装，不需要从轴端穿入，直接从侧面卡入即可完成装配，能大幅减少设备维护时的拆装时间，在需要频繁更换调整工位的工装场景下，这个结构的实用性非常突出。

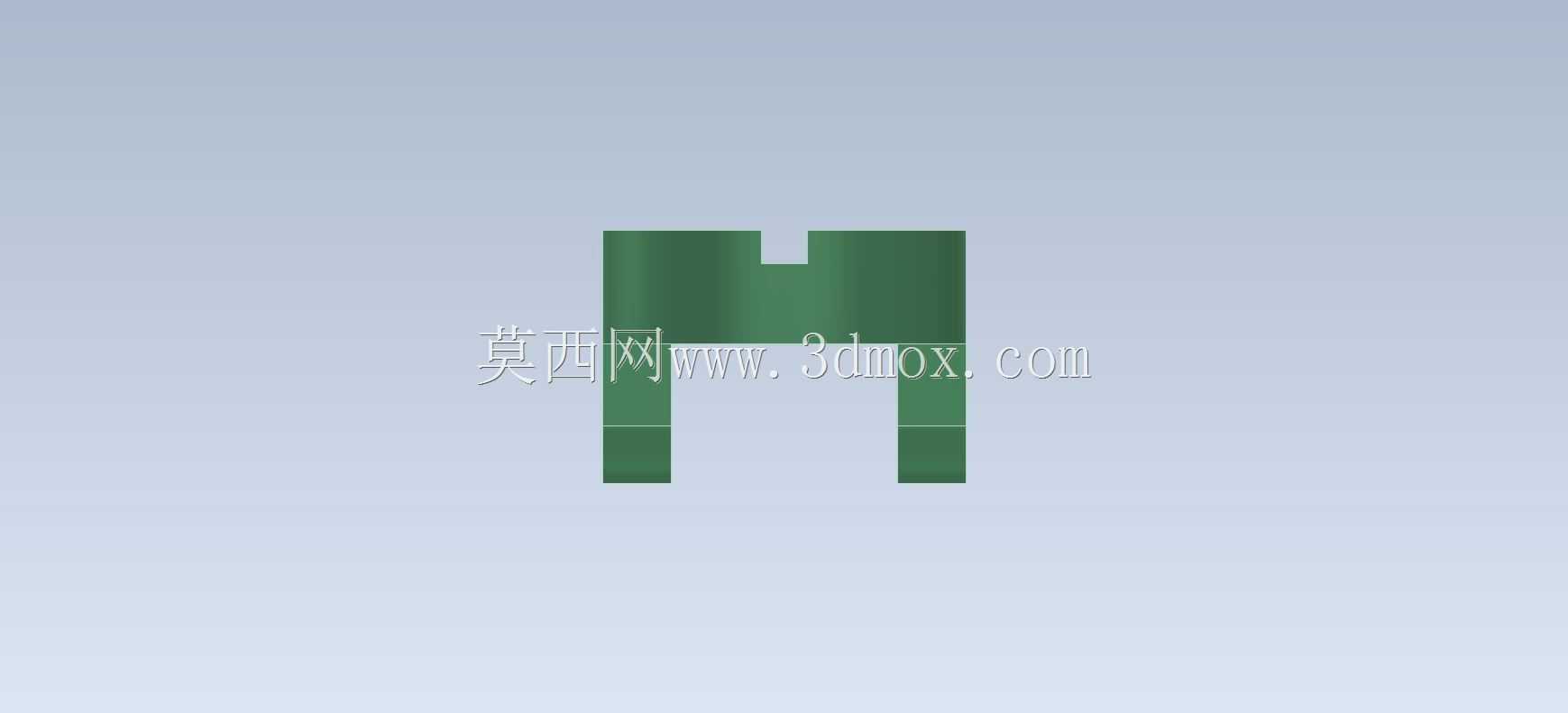

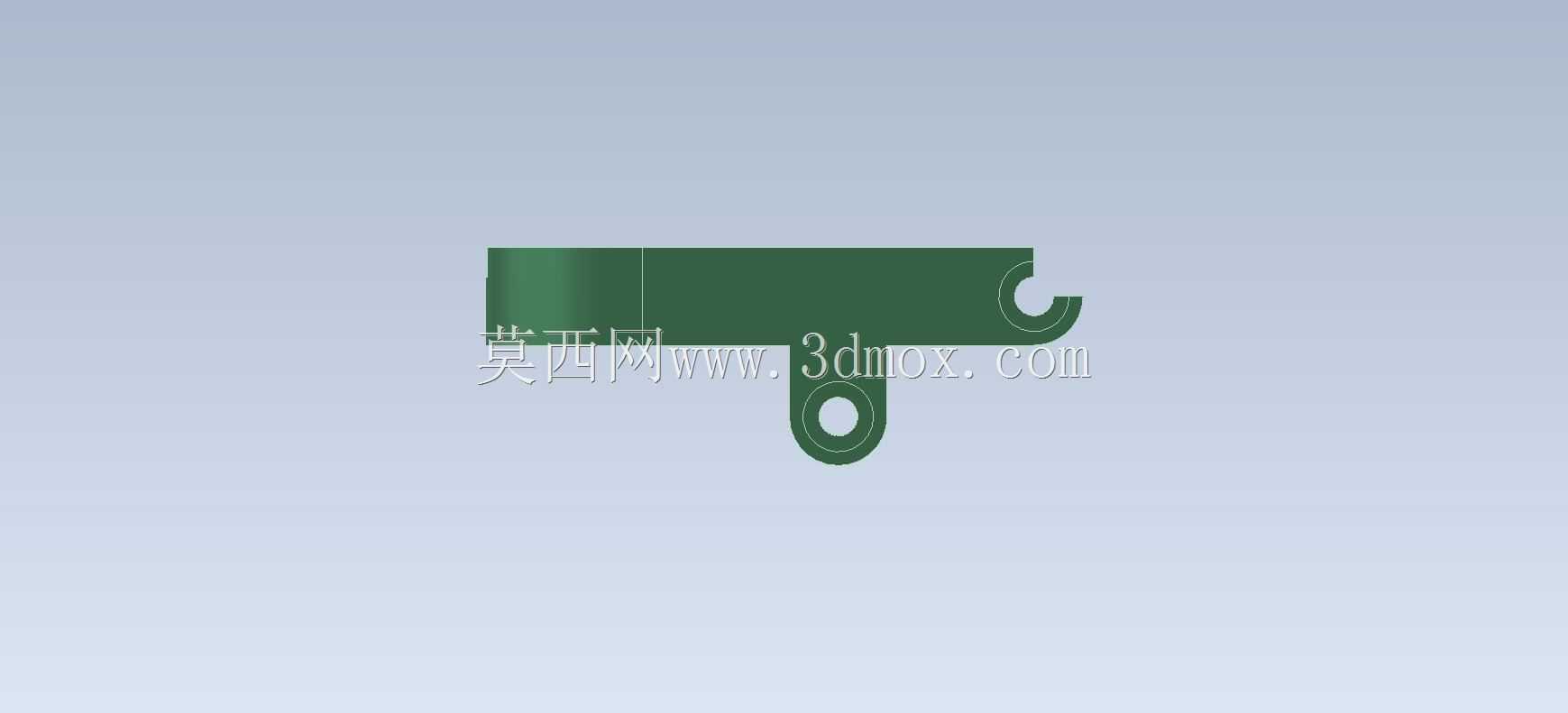

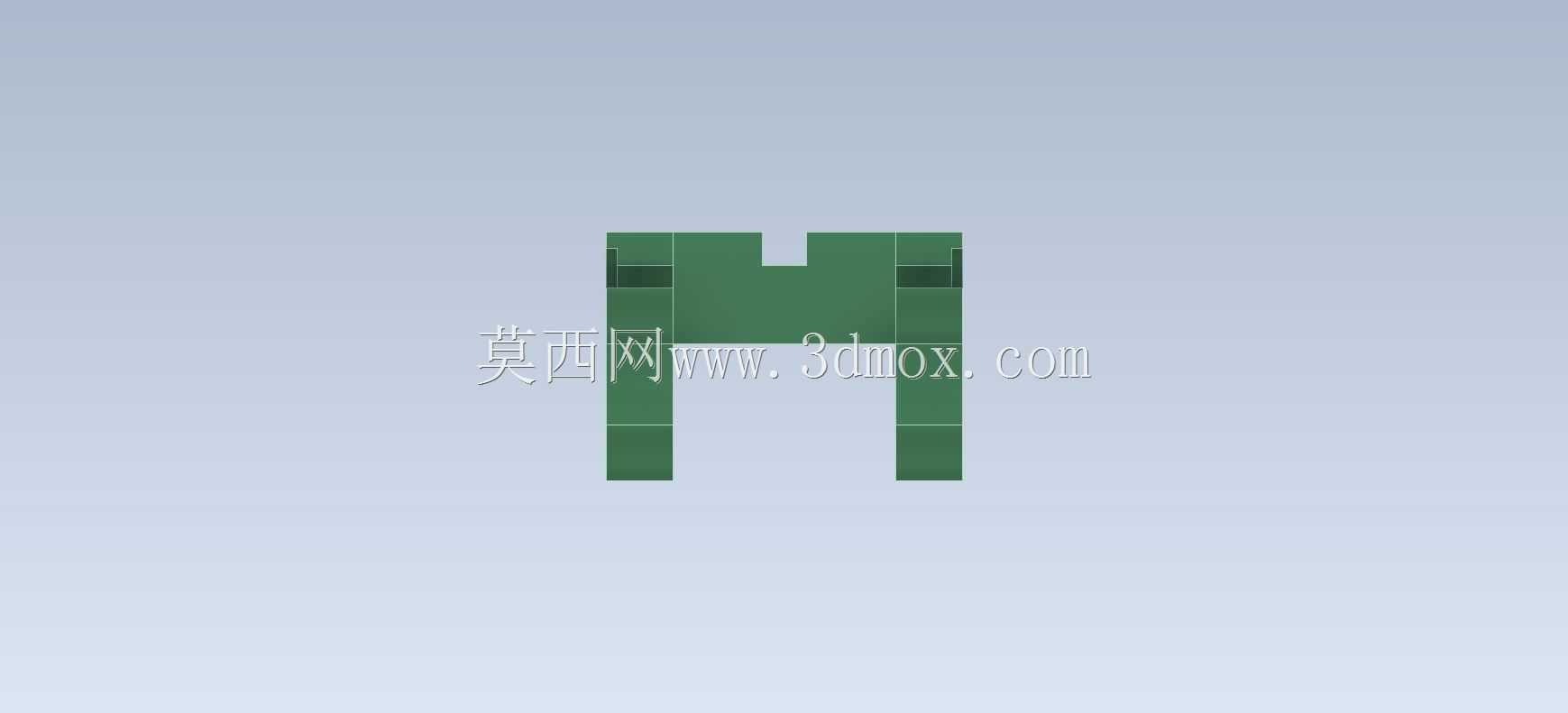

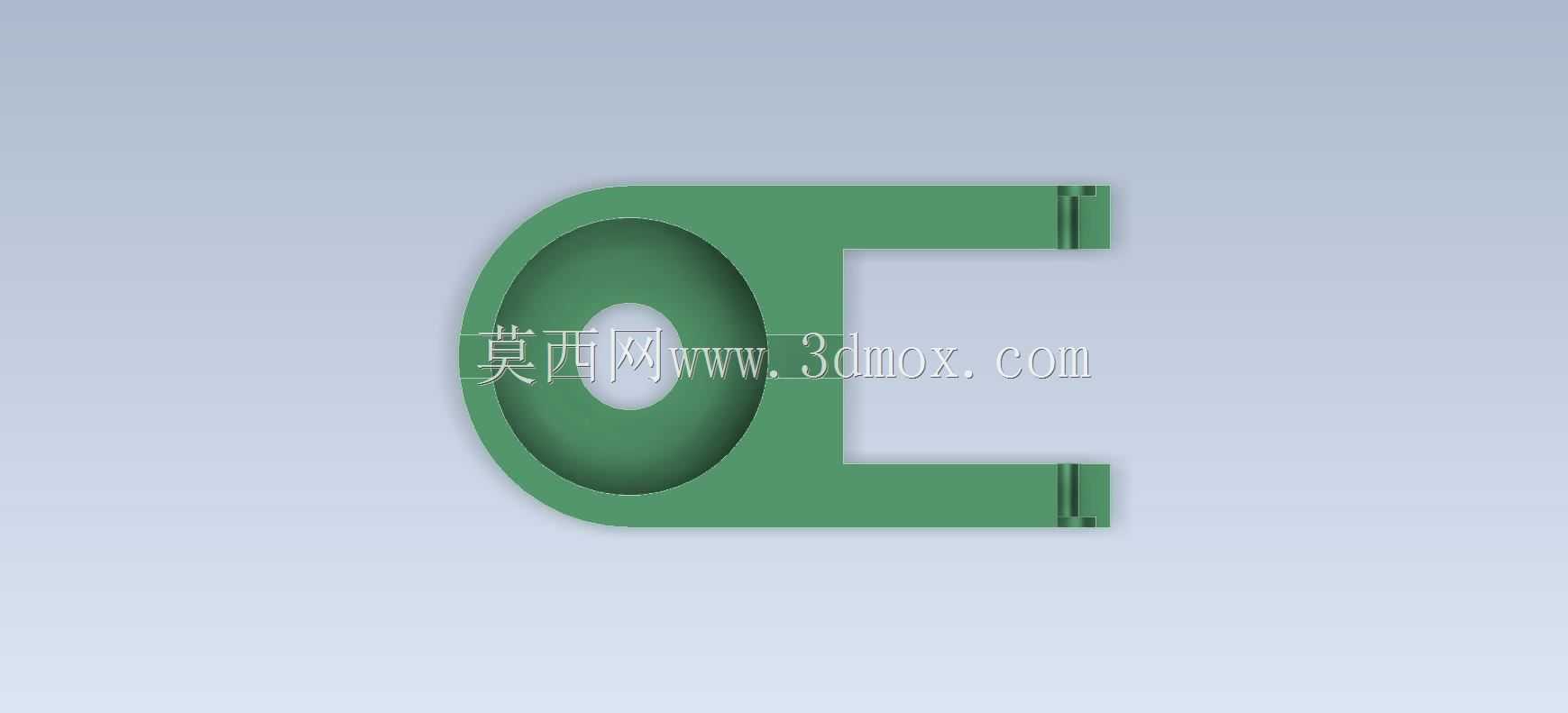

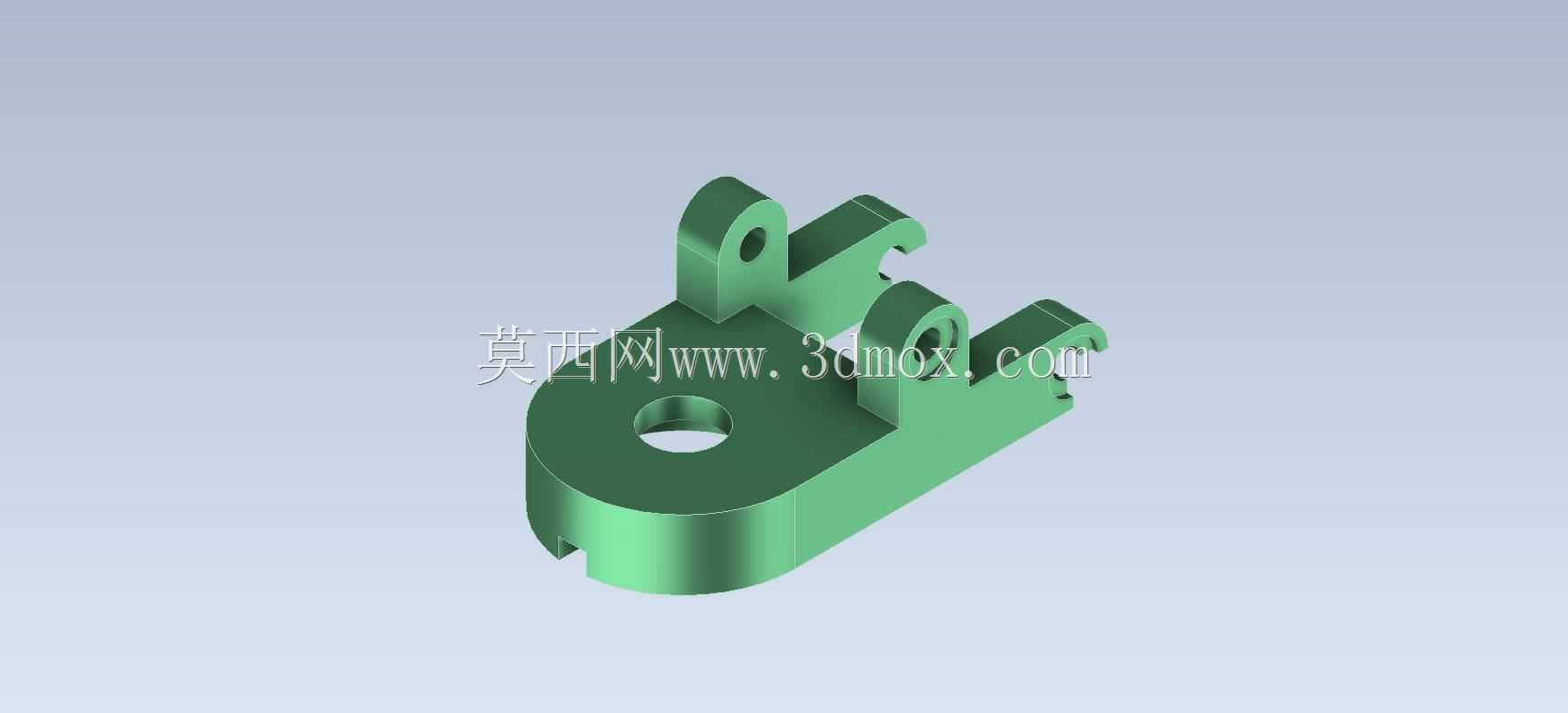

　　下部延伸出两组平行的叉形铰接臂，每组臂端都设置了同轴的安装通孔，这两个孔的位置度公差控制在0.05mm以内，用来穿装小直径的铰接销，和下方的摆动构件形成转动副，臂端的卡扣式凸缘结构，是用来卡装限位挡圈或者扭簧的定位座，当这个支座需要搭配扭簧实现自动复位功能时，凸缘可以直接卡住扭簧的支脚，不需要额外增加定位结构，减少了零件数量。设计这类构件的时候，首先要考虑的是安装边界的适配性，整个支座的总高度控制在45mm左右，最大宽度在32mm区间，不会占用过多的设备安装空间，环形座的外径设计为22mm，侧壁厚度保留3mm的均匀壁厚，避免注塑成型时出现缩痕、翘曲的缺陷，叉形臂的间距设置为12mm，刚好能容纳厚度10mm以内的连接板件，

　　臂体的厚度做了2.5mm的等厚设计，同时在臂体和上部环形座的连接位置做了R2的过渡圆角，消除应力集中点，避免构件在反复铰接转动的过程中出现根部断裂的问题。实际选型使用的时候，要注意上部环形座的卡槽开口宽度比适配销轴的直径小0.3mm，依靠塑料本身的弹性变形卡入销轴，卡入后能形成足够的抱紧力，不会在设备运行振动的过程中出现销轴脱出的情况，下部两个铰接孔的中心距和上部环形座的中心距保持18mm的垂直距离，这个尺寸是经过运动仿真验证的，当支座绕下部铰接点摆动±15°的时候，上部嵌套的销轴不会和周边的固定构件发生运动干涉。这类塑料支座相比金属切削加工的同类零件，重量能降低60%以上，自身具备一定的自润滑特性，

　　在低速摆动的工况下不需要额外添加润滑脂，不会对输送的包装物料、轻工产品造成油污污染，非常适合食品包装、医药输送这类对清洁度有要求的设备场景。建模过程中，要重点关注各个安装孔的同轴度约束，下部两个铰接臂的孔必须保证同轴，否则穿装销轴的时候会出现卡滞，导致转动不顺畅，上部环形座的卡槽开口位置要做0.5mm的倒角引导，方便销轴卡入的时候顺利导向，所有的棱边都做了R0.5的小圆角处理，既可以避免注塑件的锋边割手，也能减少应力集中提升构件的疲劳强度。在实际设备装配时，这个支座可以通过下部铰接孔固定在设备的型材支架上，上部环形座卡装导向轴之后，用来承托料道的侧边挡板，当料道上的物料尺寸有变化时，可以直接摆动支座调整挡板的位置，调整到位之后依靠侧边的紧定螺钉锁紧即可，不需要整体拆卸支座，调整效率比传统的固定式支座高很多。另外，构件表面没有多余的装饰结构，所有的结构特征都是为了实现功能服务，没有冗余的设计，整体成型之后不需要二次加工，直接可以用于装配，能有效降低生产制造成本，适合小批量设备配套或者非标工装的快速搭建使用。
