带握持把手的机加工定位支撑结构件

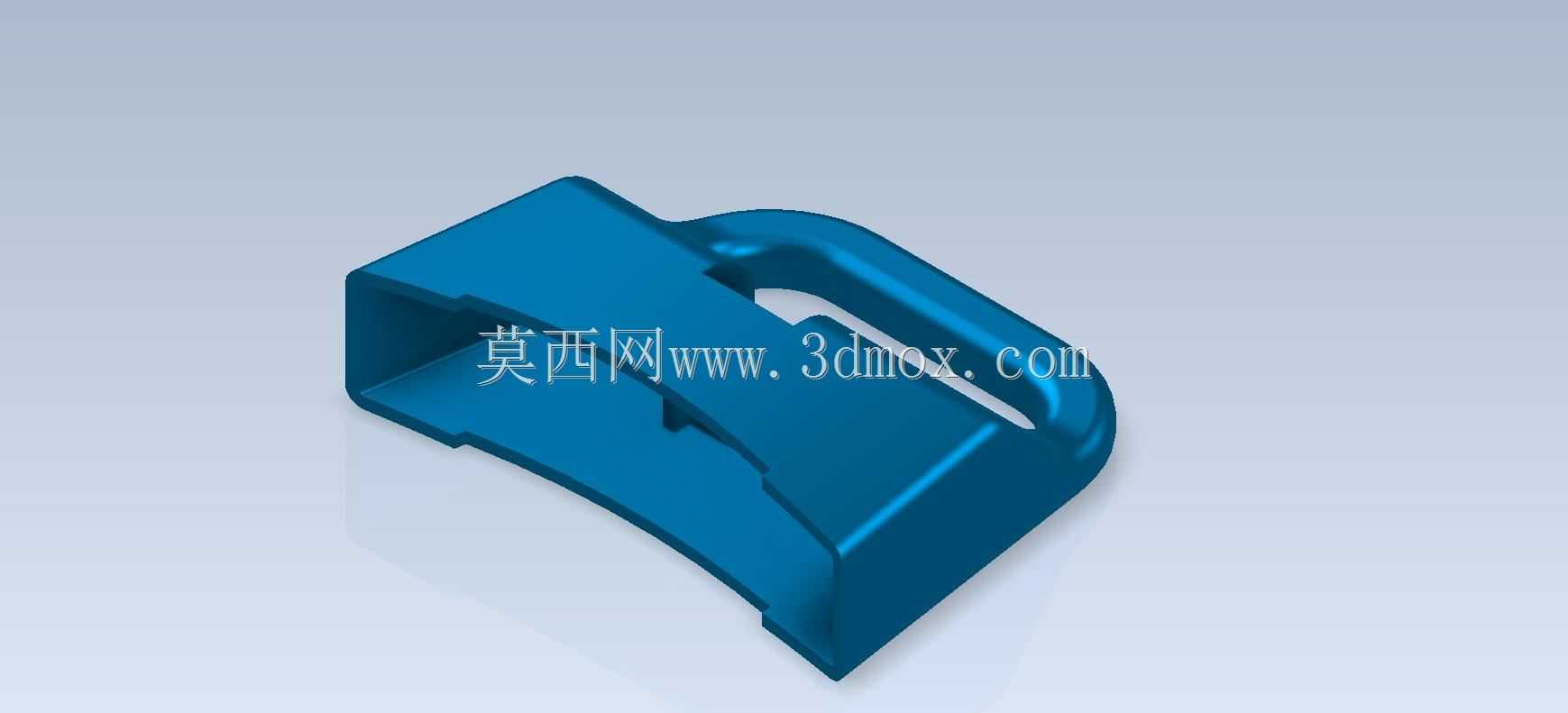

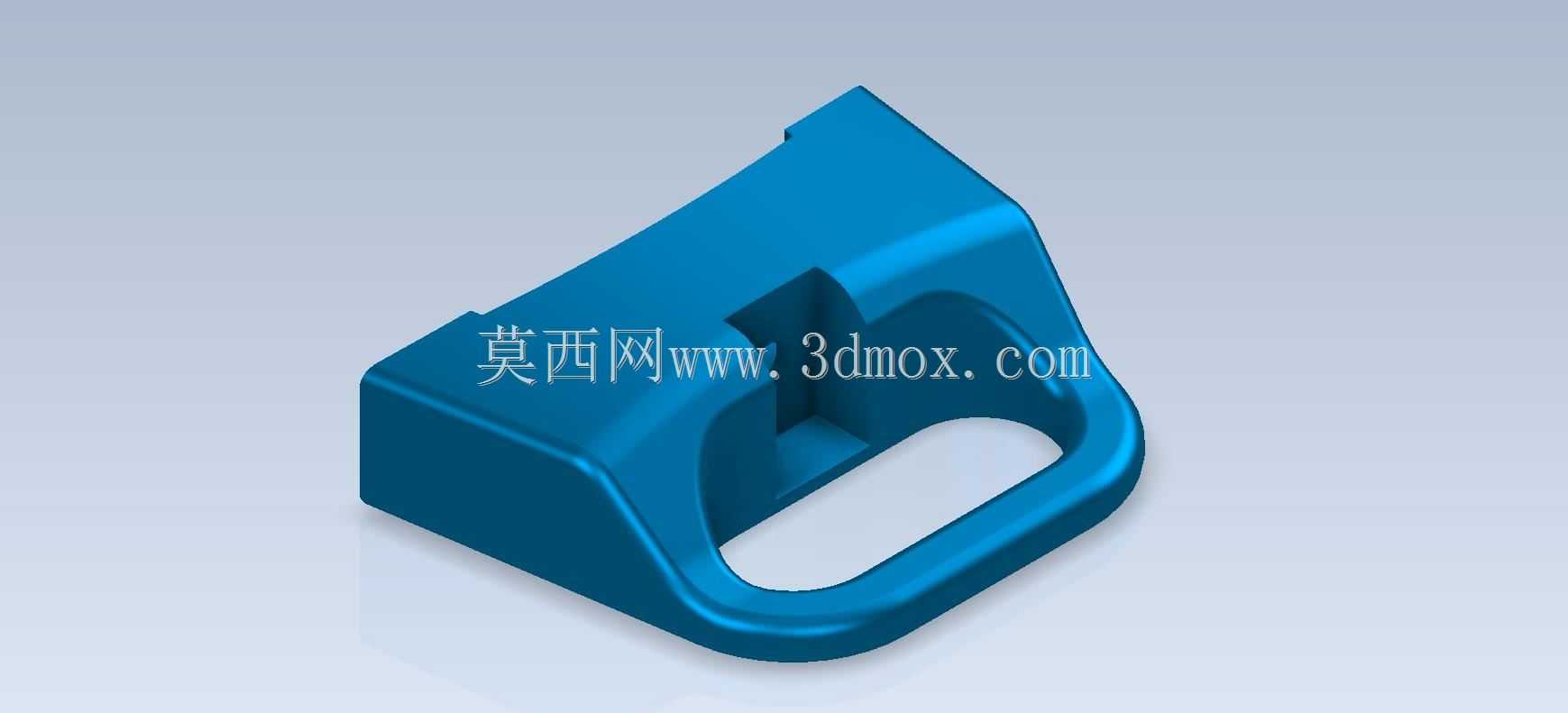

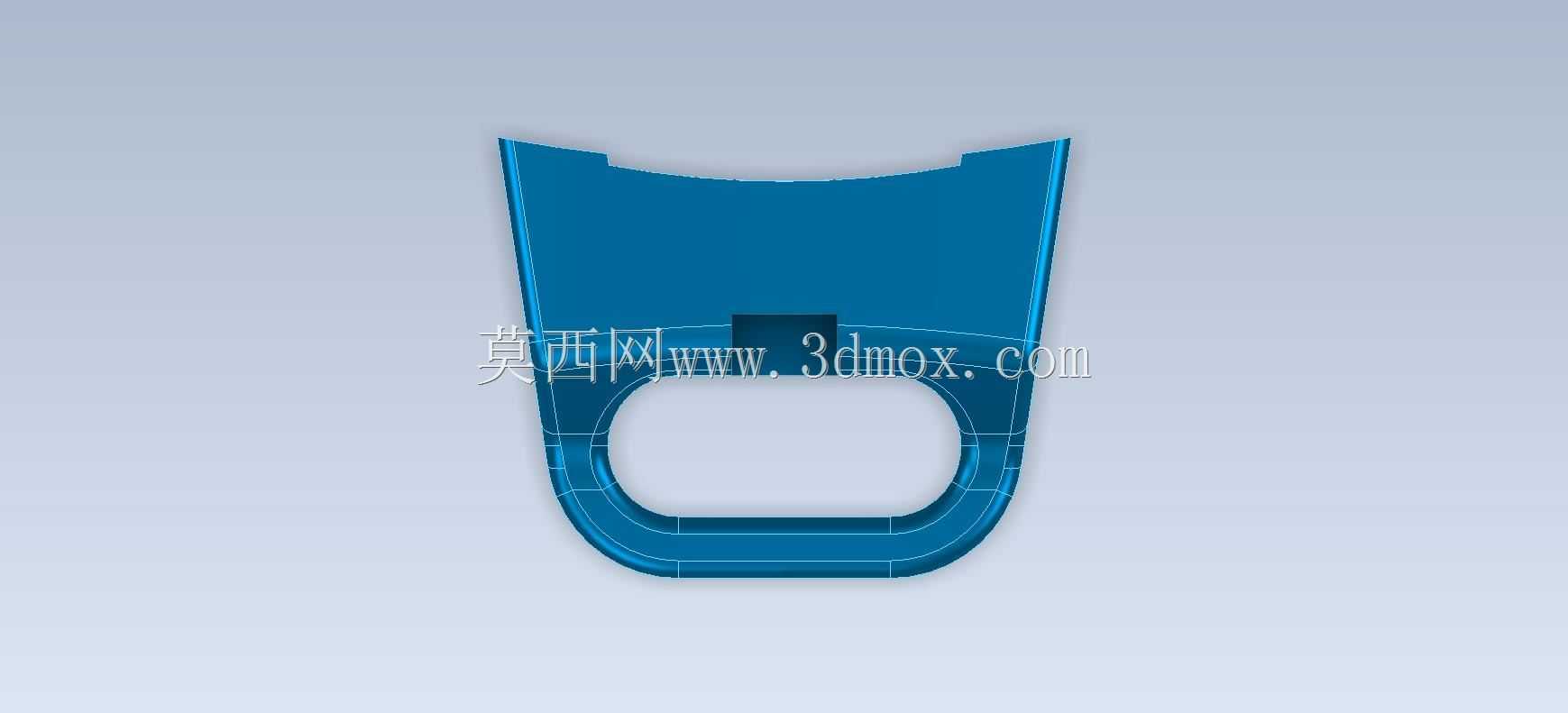

　　这款带一体式握持把手的支撑类结构件，在小型工装夹具、便携检测辅具、台式加工设备的快换定位模块场景中有着极高的适配性，日常产线里操作人员频繁切换工位辅具时，这类自带握持位的零件能大幅降低取放、对位的操作难度，不需要额外加装提手或者借力结构，单手握持即可完成对位、卡装、拆卸的全流程动作。从结构设计逻辑来看，零件主体采用斜置支撑面搭配底部承托基座的组合形态，上部的倾斜安装面可直接贴合待定位工件的对应斜面，不需要额外加装角度垫块来补偿安装倾角，下部的环形握持把手与主体基座做了一体化的圆弧过渡，没有尖锐的棱角应力集中点，在反复握持施力、频繁拆装的工况下，过渡位置不会因为应力集中出现开裂变形的问题。

　　零件的安装边界设计充分考虑了小型工作台面的安装需求，底部基座的平面度公差控制在0.05mm以内，可直接通过基座上预留的两个定位卡槽与工作台面的T型槽或者快换销钉配合，不需要额外加工安装沉孔或者螺纹孔，对位时只需要将卡槽对准定位销推入即可完成固定，安装后整体的倾斜支撑面与工作台面的夹角固定为42度，刚好适配常见的小型斜面零件钻孔、倒角、尺寸检测的工位需求。功能特性上，这款结构件同时承担了工件支撑、操作握持、定位基准三个核心作用，上部支撑面的内侧做了内凹的避让槽，当待加工工件放置在支撑面上时，工件底部的突出凸台可以完全沉入避让槽内，不会出现支撑悬空、装夹翘起的问题，支撑面的边缘做了1mm的倒角处理，避免工件取放时被锐边刮伤表面，

　　也能减少操作人员对位时被划伤的风险。把手部分的内圈尺寸按照成年人手掌握持的人机工程尺寸设计，内圈的最小通过宽度为85mm，佩戴常规劳保手套时也可以顺畅伸入握持，把手的截面采用椭圆形设计，握持时的受力面更贴合手掌弧度，长时间频繁操作也不会出现硌手的问题。设计过程中优先采用了等壁厚的结构思路，除了支撑面与基座连接的位置做了局部加厚来提升承载能力，其余位置的壁厚均匀控制在6mm，不管是采用机加工方式直接铣削成型，还是采用注塑、3D打印方式做小批量试制，都能有效控制成型过程中的变形量，不会因为壁厚差异过大出现缩痕、翘曲或者铣削振纹的问题。零件的整体外轮廓尺寸控制在160mm×120mm×110mm的范围内，不会占用过多的工作台操作空间，

　　在多工位并排布置的检测台或者小型加工台面上，可以同时安装多个该类支撑件完成不同工序的定位需求，相邻两个支撑件的安装间距只需要预留20mm的操作间隙即可，不会出现操作干涉的问题。从实际使用的工况适配来看，这款结构件可以承受最大15kg的垂直载荷，完全满足小型铝件、塑料件、小型冲压件的加工定位需求，支撑面的表面粗糙度控制在Ra1.6，既可以保证工件贴合时的定位精度，也不会因为表面过于光滑导致工件放置时出现滑移，日常维护时只需要定期清理支撑面和定位卡槽内的切屑、灰尘即可，不需要额外的润滑或者保养，长期使用的磨损量极小，正常工况下的使用寿命可以达到3年以上。在建模思路上，这类零件优先采用草图绘制整体轮廓后做拉伸凸台，再通过切除命令完成内凹避让槽和把手内圈的成型，最后对所有锐边做倒圆角处理，建模过程中需要重点控制倾斜支撑面的角度公差，以及把手内圈的轮廓尺寸，避免出现成型后握持不适配、支撑角度偏差导致工件定位不准的问题，同时要注意所有过渡圆角的半径保持一致，不要出现圆角突变的情况，避免应力集中影响零件的结构强度。
