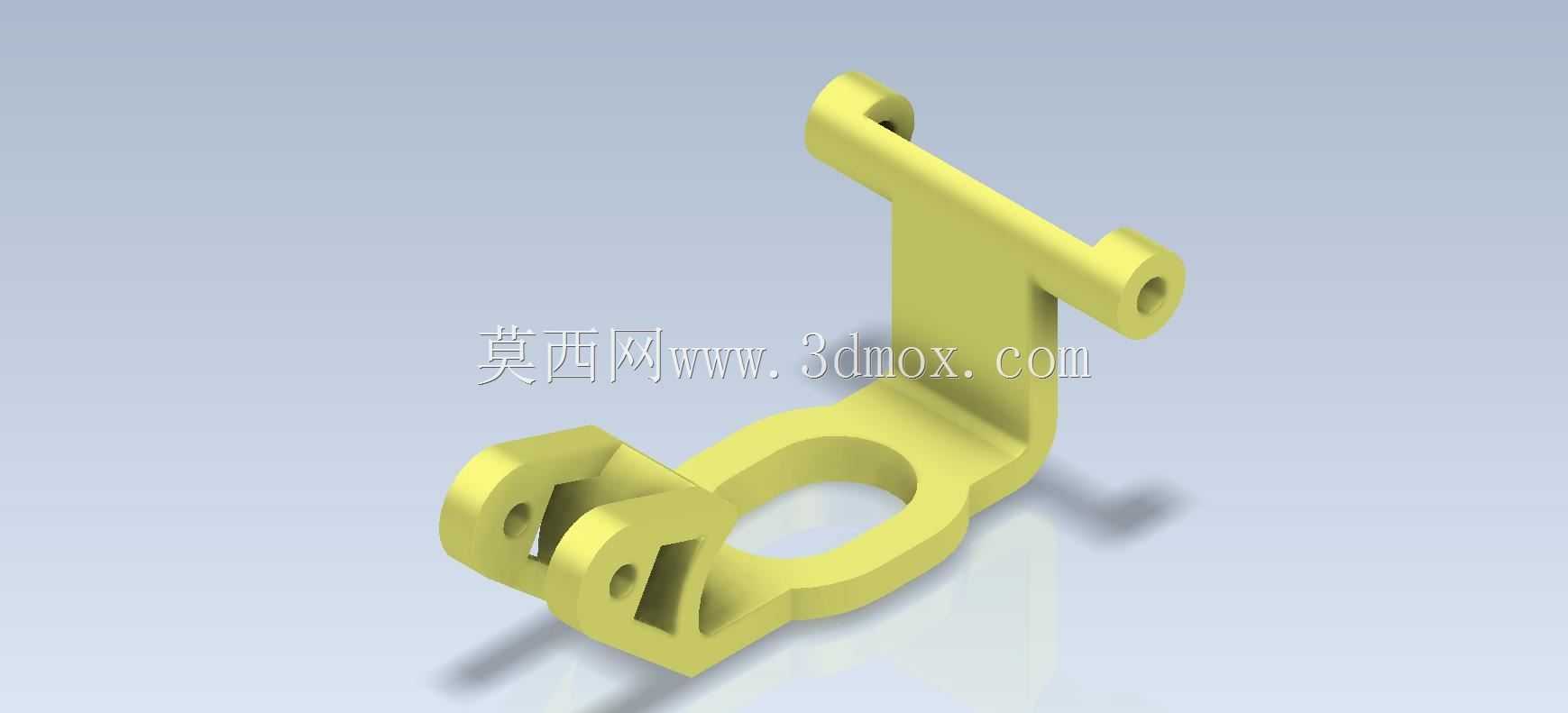

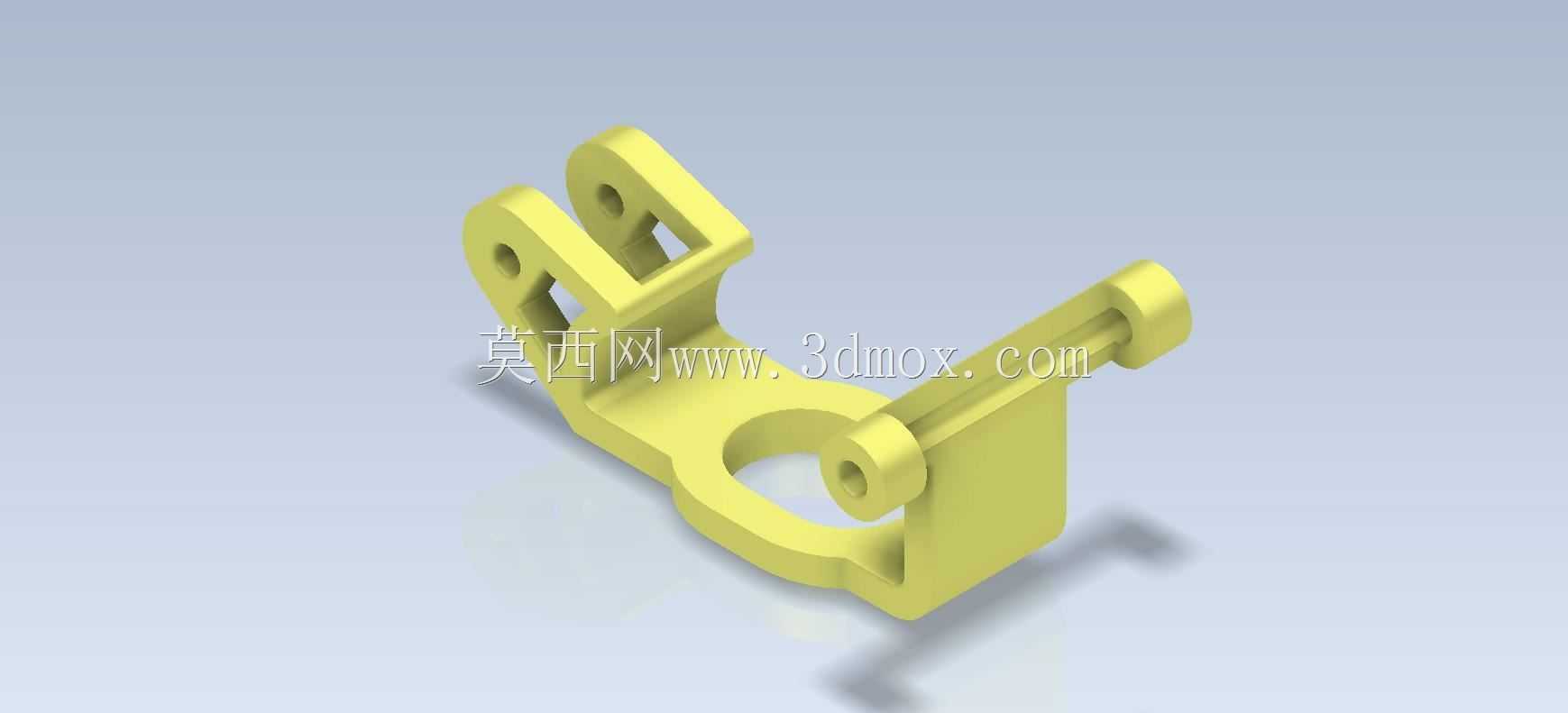

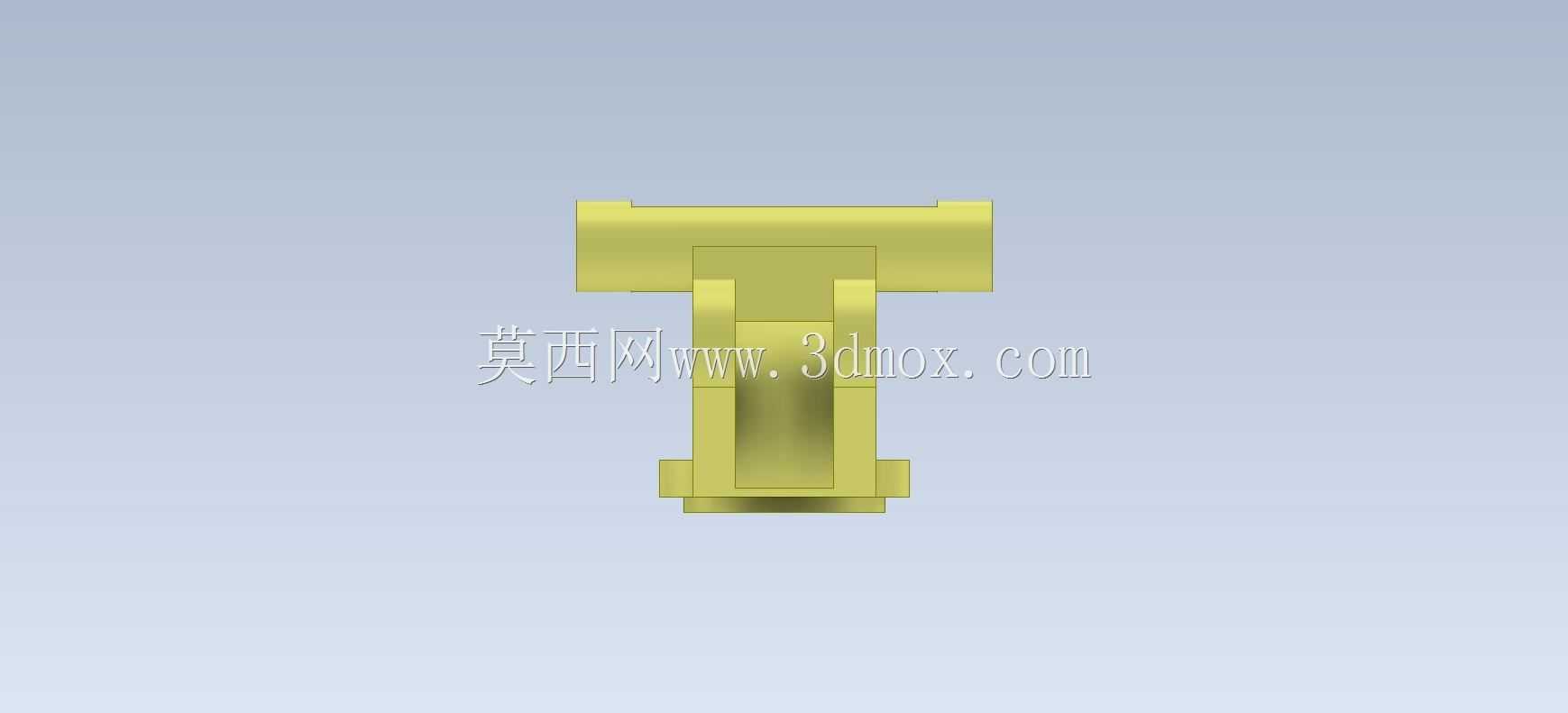

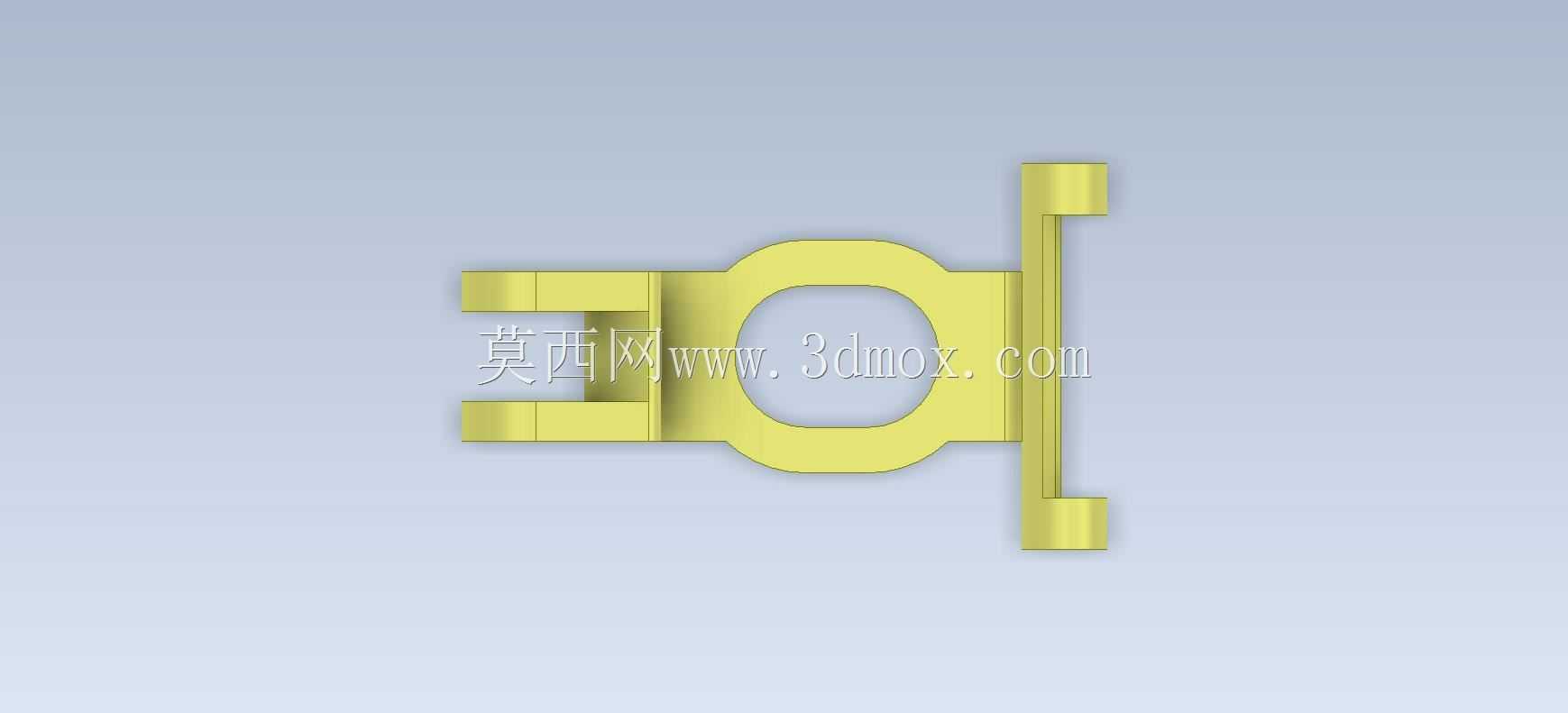

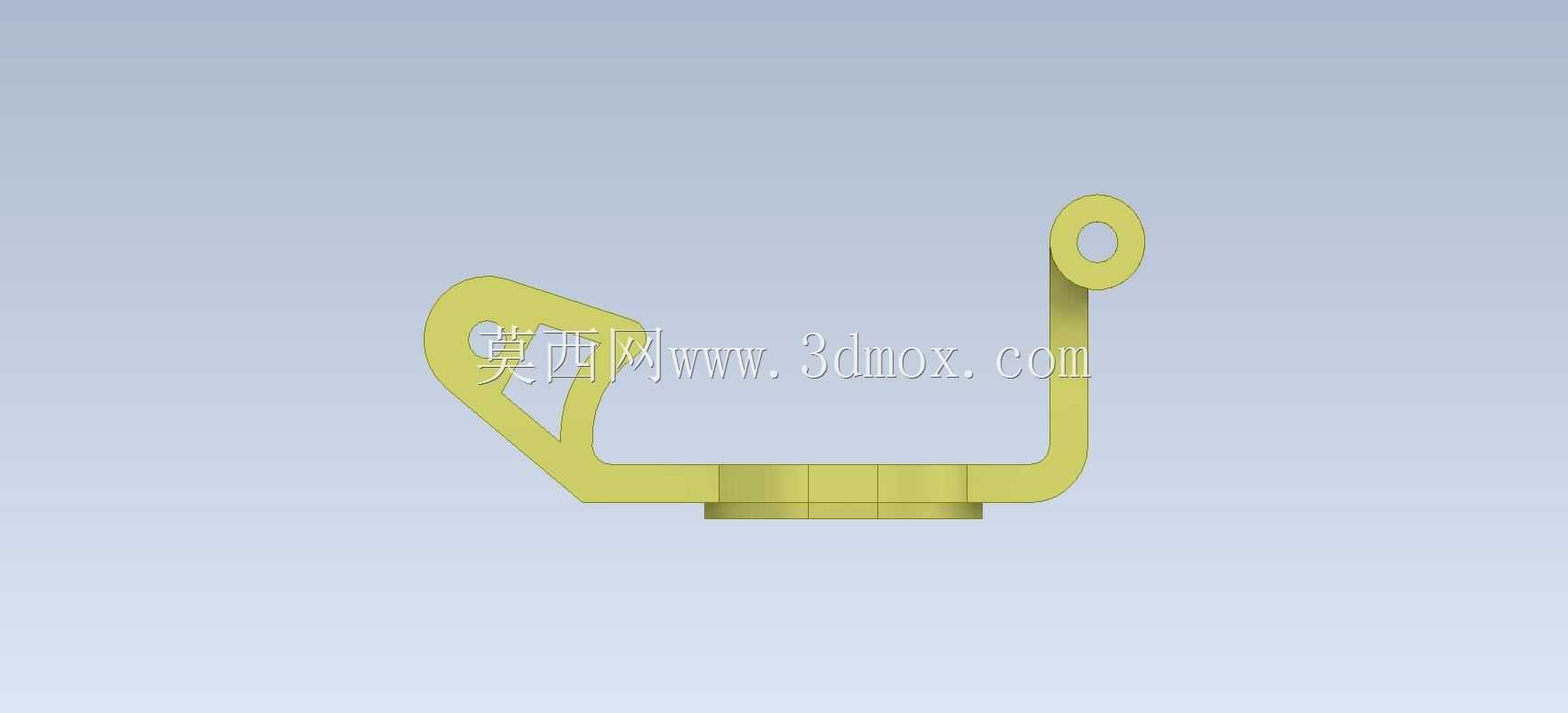

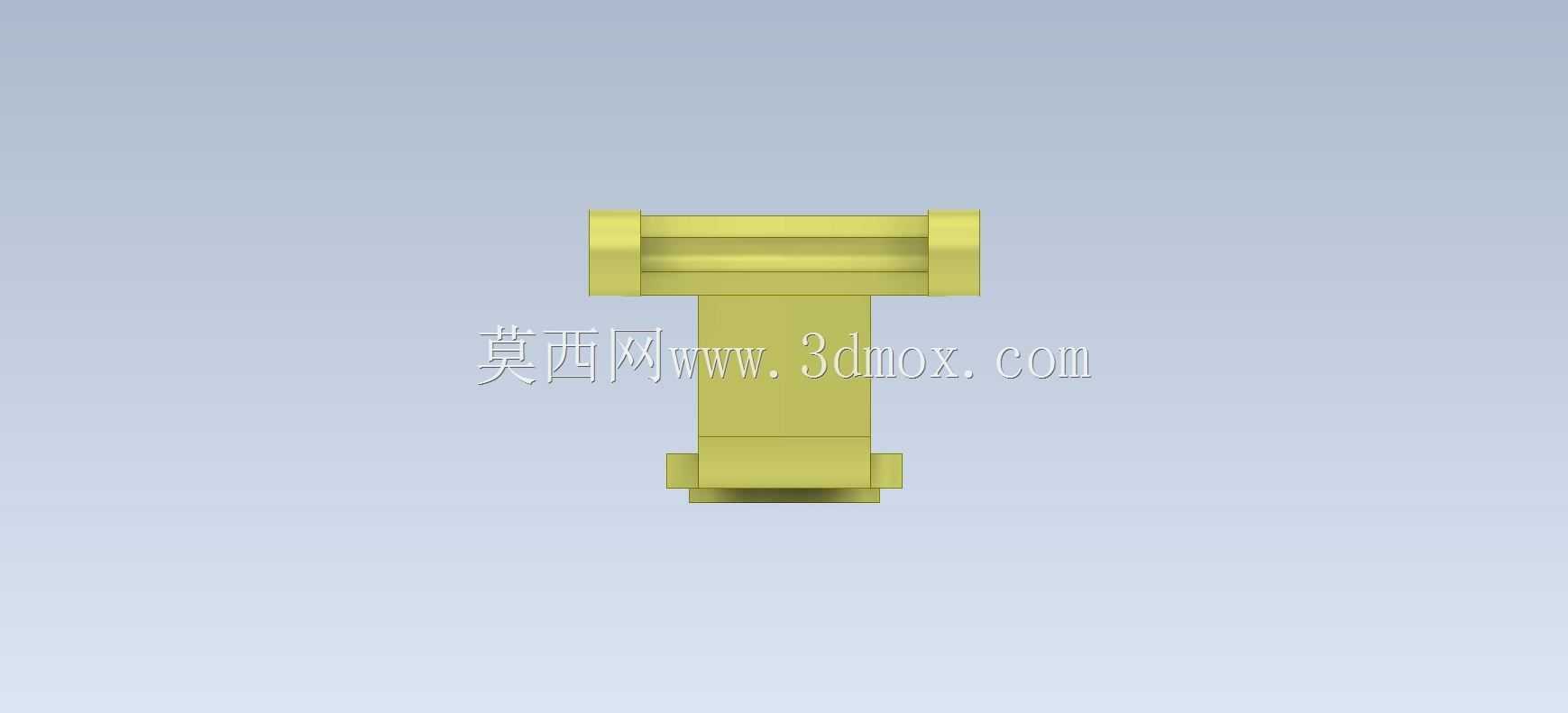

该异形铰接支架属于小型机械传动系统中的连接承载构件,主要应用在轻工自动化输送线、小型包装设备的连杆传动模组中,承担相邻运动构件之间的铰接定位、载荷传递功能,同时兼顾运动过程中的导向限位作用,避免传动构件在往复动作中出现径向窜动。从实际设备装配场景来看,这类支架通常安装在设备的侧装安装板上,底部的双叉耳结构通过销轴与摆杆构件连接,上部的两个同轴铰接孔分别连接驱动连杆与从动执行件,中部的镂空环槽结构用于穿设设备内部的布线或者轻质气路管线,同时减少构件自身重量,降低运动过程中的惯性负载。

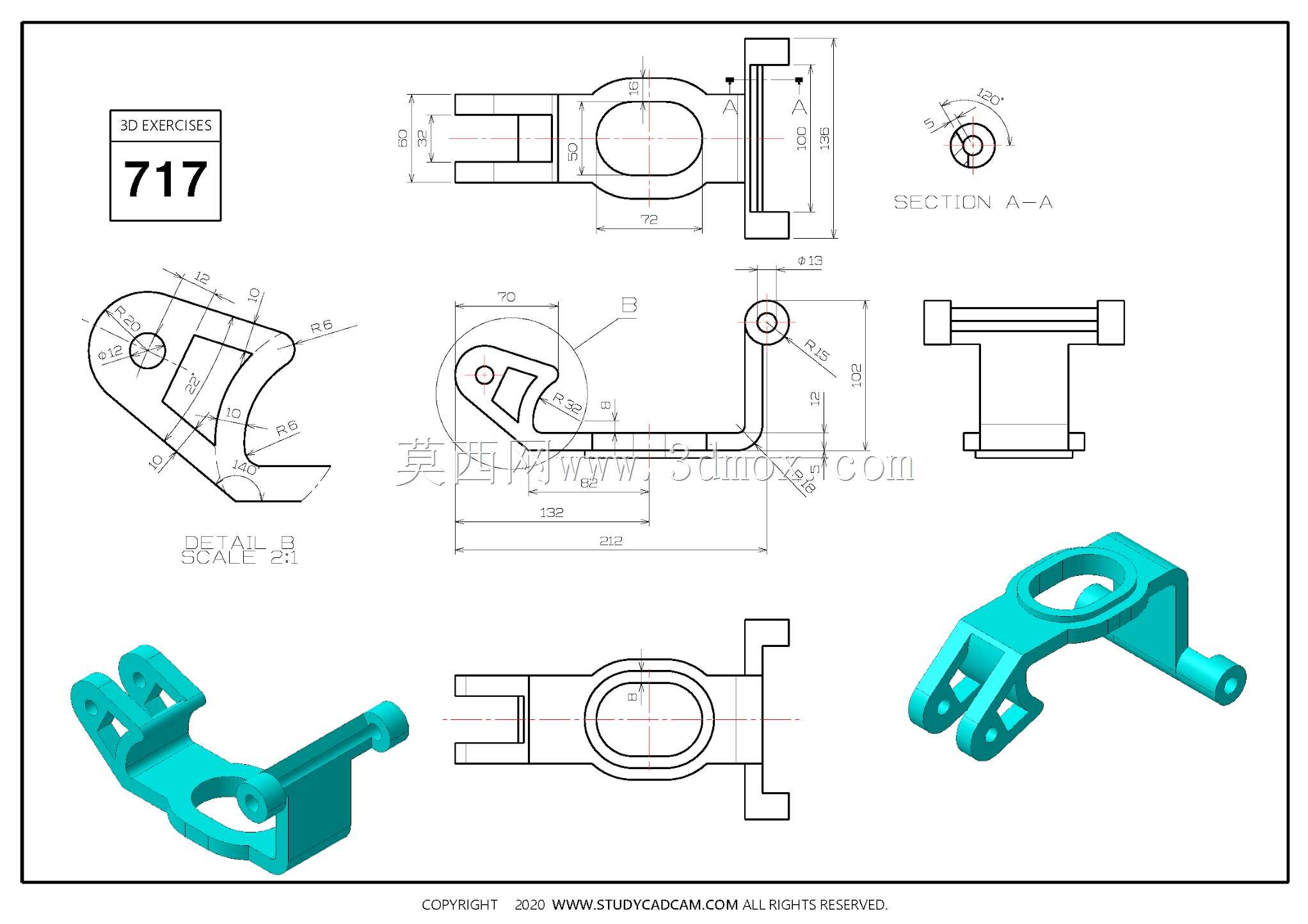

设计过程中首先需要确定各铰接点的中心距公差,上下两组铰接孔的轴线平行度需要控制在0.02mm以内,避免装配后出现连杆卡滞、运动别劲的问题;底部双叉耳的开口宽度需要匹配对接摆杆的厚度,单边预留0.1-0.15mm的装配间隙,既保证铰接转动顺畅,又不会出现过大的晃动间隙影响传动精度。上部伸出的单耳铰接孔与侧置短轴的同轴度同样需要严格管控,两个孔的中心连线与底部叉耳孔的中心连线需要保持设计给定的夹角,该角度直接决定了连杆传动的行程范围与运动死点位置,一旦角度偏差超过0.5度,就会导致整个传动模组的动作行程不符合设计要求,甚至出现机构锁死的故障。
外形尺寸方面,该构件整体采用等壁厚设计,主体壁厚均匀控制在3mm,既满足150N额定静载荷下的强度要求,又不会因为壁厚过大增加不必要的材料成本与重量;所有棱边均做R0.5的圆角过渡,避免应力集中导致构件在交变载荷下出现疲劳断裂,同时去除加工毛刺,避免装配过程中划伤操作人员或者损坏相邻的密封、管线构件。安装边界上,底部双叉耳的下端面为装配定位基准面,安装时该面需要与设备安装板的定位面完全贴合,紧固后支架的整体倾斜量不得超过0.1mm,否则会导致各铰接点的轴线偏移,加速铰接销轴的磨损。中部的镂空环槽内径需要大于穿设管线的外径2mm以上,避免设备运行过程中支架往复摆动时磨损管线外层防护层,造成线路短路或者气路泄漏的故障。
从结构受力角度分析,该支架在工作过程中主要承受交变的拉压载荷与小幅弯曲载荷,上部铰接点承受驱动端的往复推力,下部叉耳承受执行端的负载反力,因此在叉耳与主体连接的位置、上部单耳与主体衔接的位置都做了局部加厚的加强筋设计,加强筋的厚度与主体壁厚保持一致,采用圆弧过渡衔接,避免截面突变产生应力集中。铰接孔的内壁设计有0.2mm的余量用于装配后铰孔加工,保证与销轴的配合间隙处于H7/h6的公差范围,既可以相对转动,又不会出现过大的旷量,延长构件的使用寿命。在实际选型应用中,这类支架通常采用铝合金压铸或者工程塑料注塑成型,用于低负载、高频率往复运动的场合,如果应用在负载更大的传动场景中,可以更换为45号钢机加工制作,表面做发黑处理提升防锈能力。建模过程中需要优先确定各铰接孔的中心位置,再通过拉伸、切除、圆角等特征逐步构建主体结构,所有特征的草图需要完全约束,避免后续参数调整时出现特征报错,同时要保证壁厚均匀,避免注塑或者压铸过程中出现缩痕、气孔等成型缺陷。
