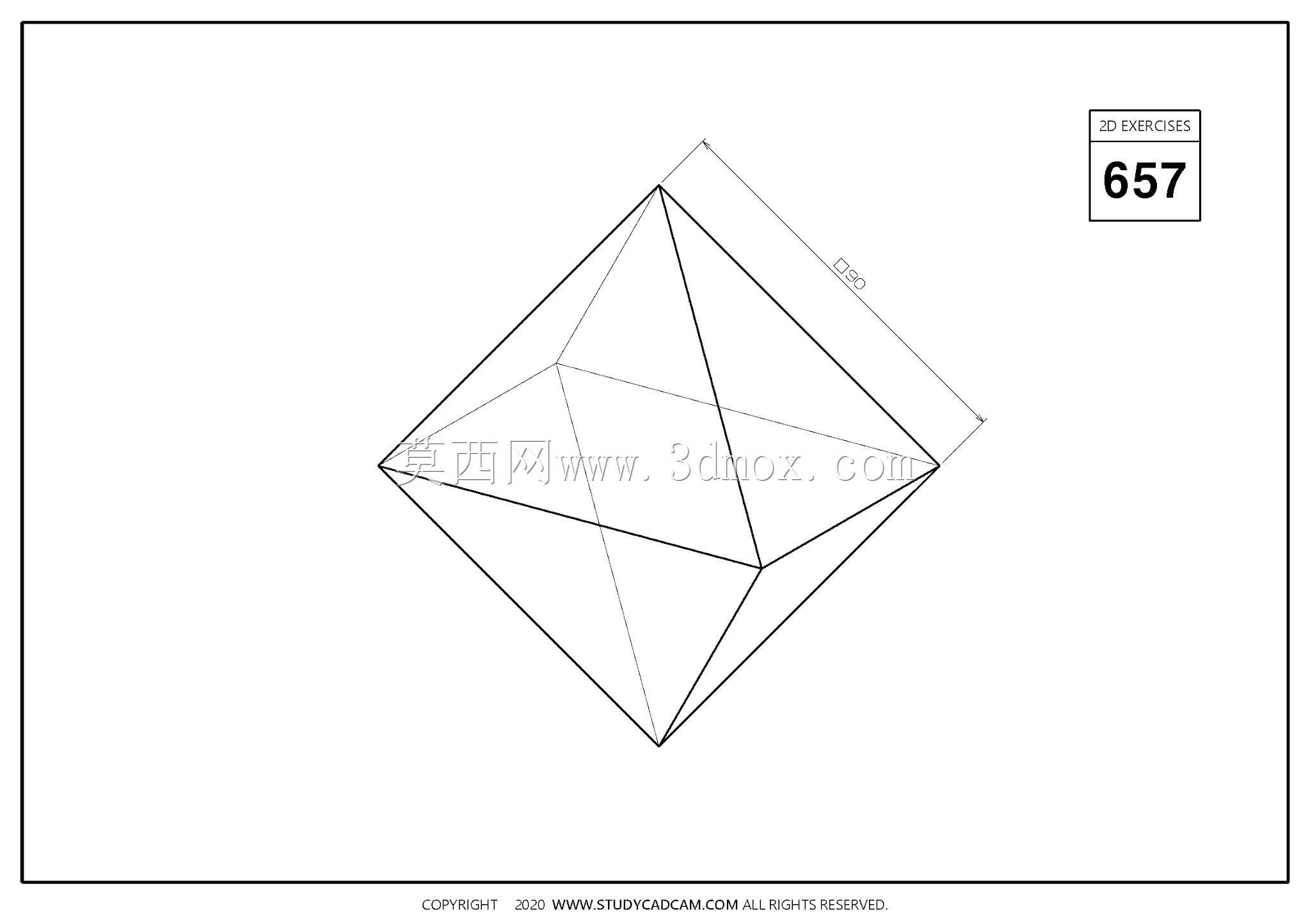

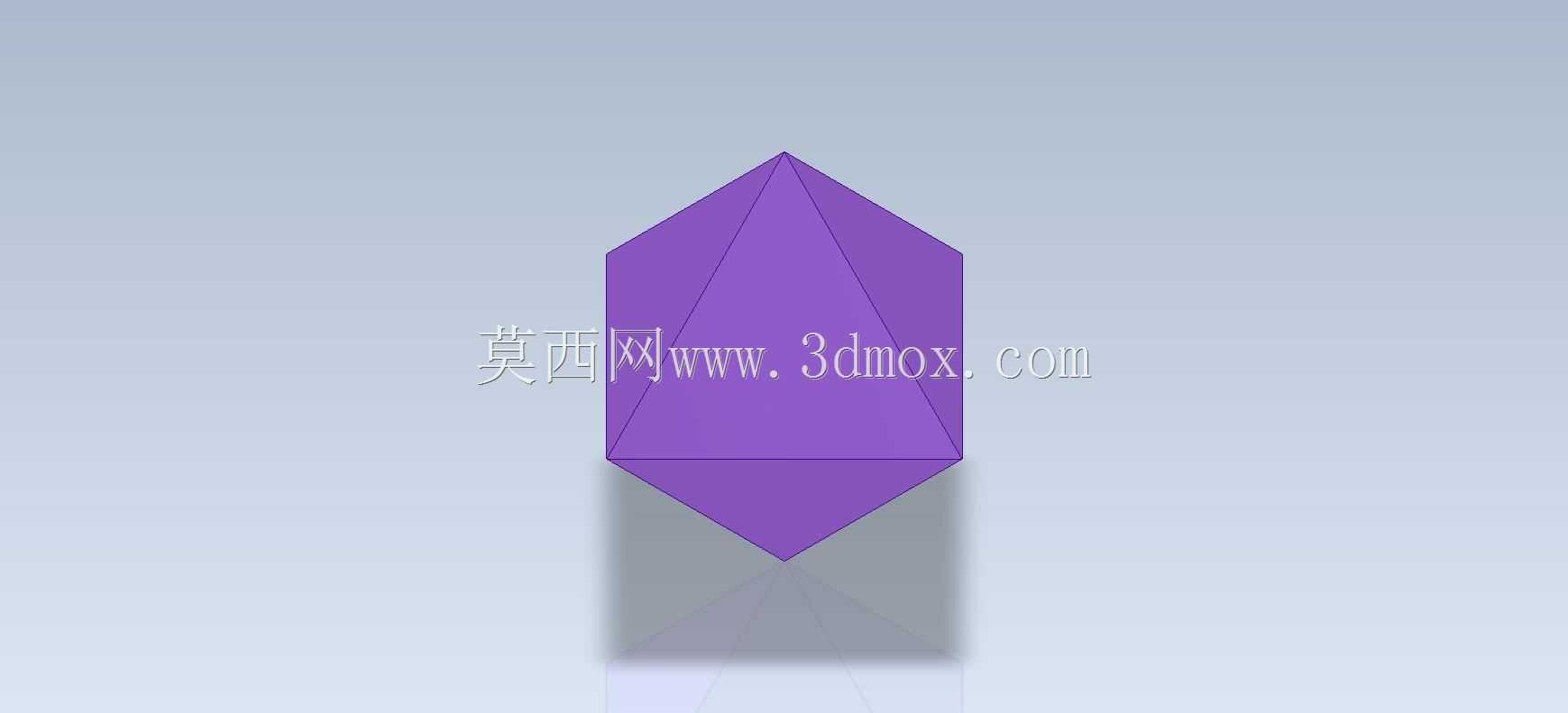

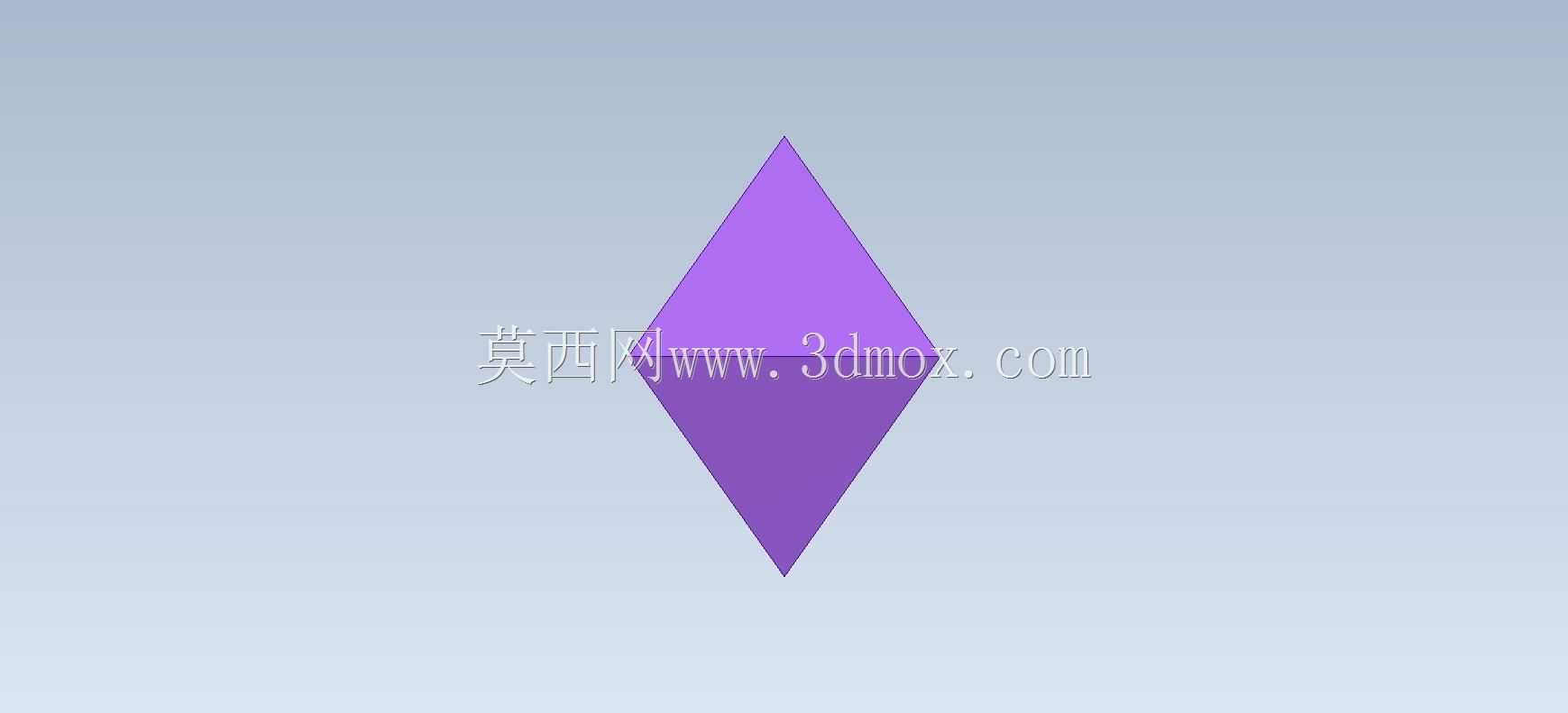

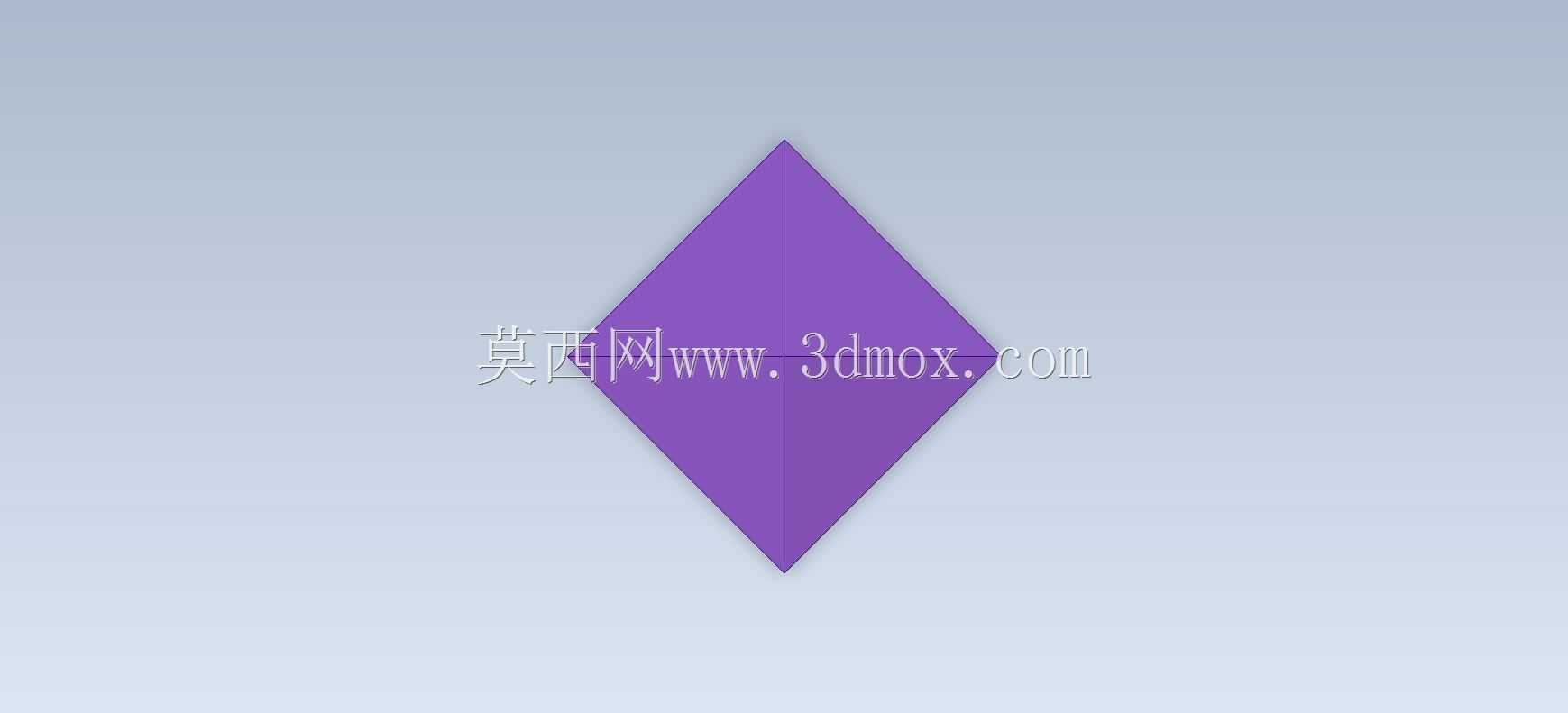

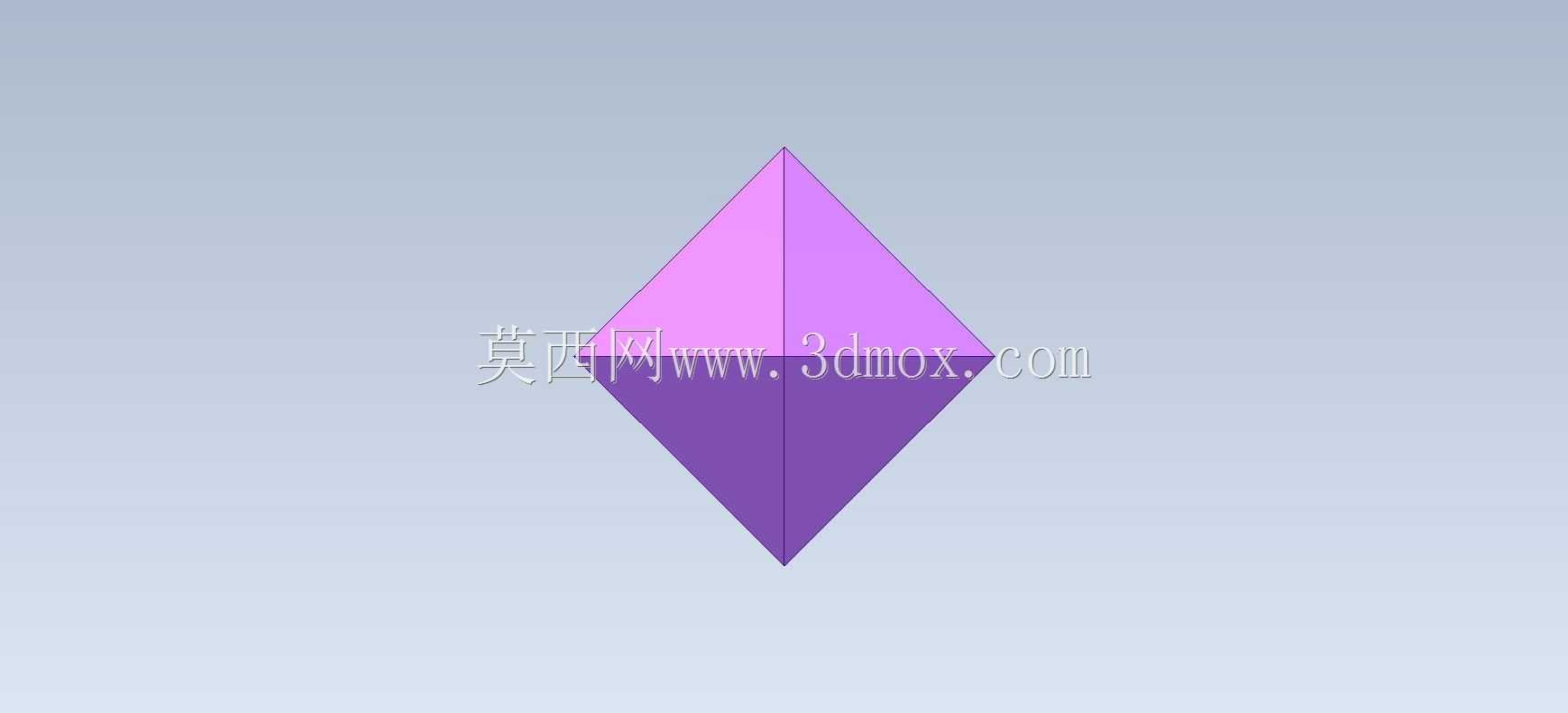

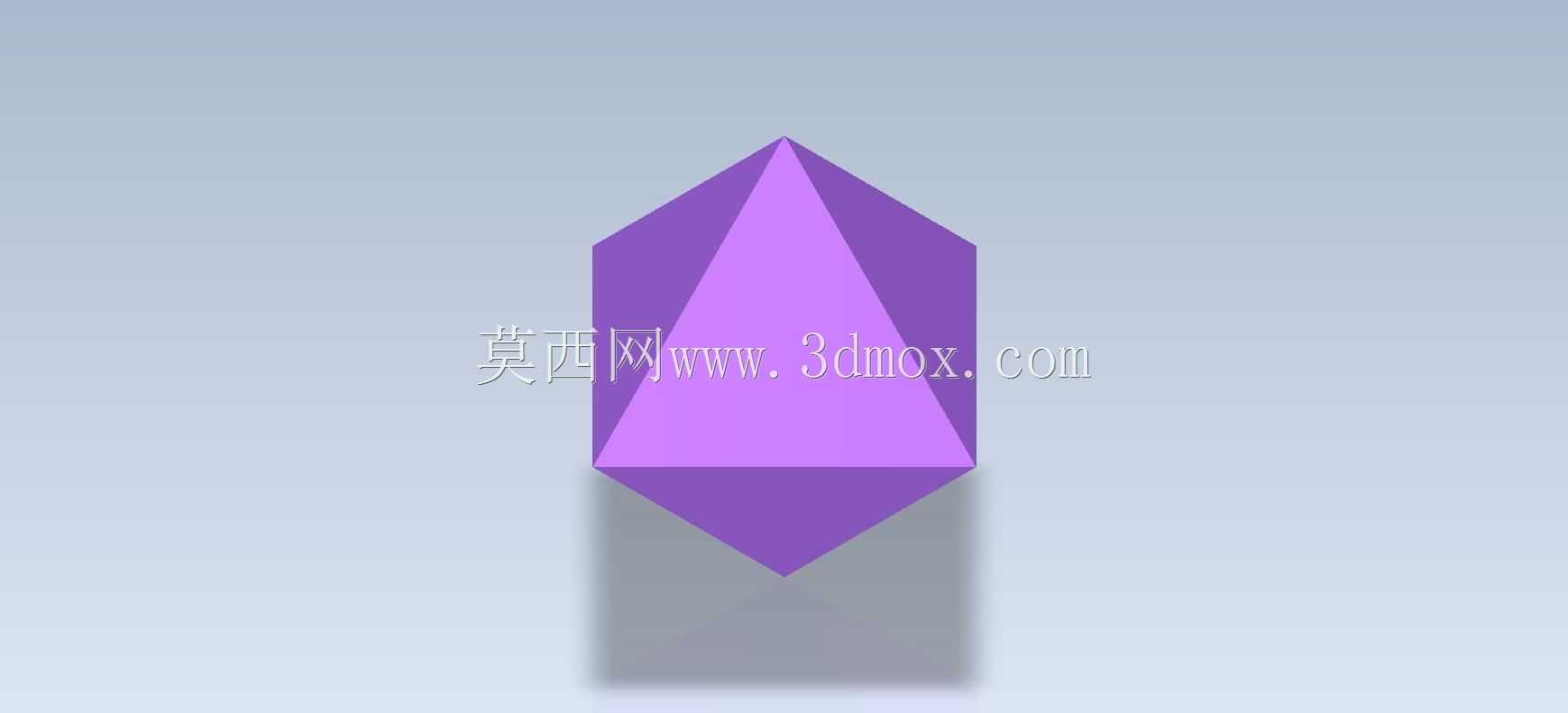

正双棱锥多面体几何结构建模练习

　　这类正双棱锥多面体结构，在机械设计领域常作为几何构型训练的典型载体，也会在部分工业产品的外观造型、结构加强件设计中找到应用场景，比如部分手持工具的握持段造型、小型设备的缓冲支撑结构、装饰性结构件的基础构型参考，都能看到这类对称多面体的设计影子。从实际建模逻辑来看，这类结构的核心在于严格保证上下棱锥的同轴度与对称度，所有棱边长度、面与面的夹角都需要保持一致，否则会出现面扭曲、棱边错位的问题，无法形成规整的闭合实体。在建模过程中，首先需要确定中心对称平面的位置，以上下锥顶的连线作为中心轴线，先绘制单侧棱锥的截面轮廓，通过旋转或者放样的方式生成单侧锥体，再以中心对称平面为基准镜像生成另一侧结构，最后对所有棱边做等半径倒角处理，

　　避免尖锐棱边带来的应力集中问题，也能让结构的视觉效果更规整。从结构特性来看，这类对称多面体拥有极佳的力学对称性，当结构承受沿中心轴线方向的载荷时，各个侧面的受力分布均匀，不会出现单侧应力过大的情况，这也是很多支撑类结构件会参考这类构型的核心原因。在实际生产加工环节，这类结构如果作为金属结构件使用，需要注意安装边界的预留：上下锥顶位置如果作为安装定位点，需要加工出小平面作为定位基准，避免锥尖直接接触安装面导致接触应力过大，压损安装面或者造成结构定位偏移；如果是作为塑料外观件使用，需要在拔模方向上预留足够的拔模斜度，因为多面体的各个侧面与拔模方向的夹角存在差异，需要逐一核对每个面的拔模角度，避免出现倒扣结构导致脱模困难。

　　在日常建模练习中，这类多面体结构是锻炼空间几何思维的绝佳素材，很多刚接触三维建模的设计者，容易在绘制多边形基准草图时出现边长不等、中心偏移的问题，最终生成的实体出现不对称、面与面无法完全闭合的情况，这就需要在草图绘制阶段就严格约束多边形的所有边长相等，所有顶点到中心的距离一致，保证基准草图的规整性，后续的特征生成才能顺利进行。另外这类结构在做装配配合时，通常会选择其中一个多边形端面作为配合基准面，或者以中心轴线作为同轴配合的参考，在建模时就需要提前预留好配合特征，比如在中心位置加工出定位孔，或者在某个侧面加工出安装平面，方便后续和其他零部件做装配连接。从尺寸设计的角度来看，这类多面体的外接圆直径决定了结构的最大径向尺寸，

　　上下锥顶的间距决定了结构的总高度，在实际应用中需要根据安装空间的边界来调整这两个核心参数，保证结构不会和周边其他零部件发生干涉，同时还要兼顾结构的强度要求，当壁厚固定时，棱边数量越多，结构的整体刚性越好，但对应的加工难度也会随之提升，需要根据实际使用场景平衡加工成本与结构性能。很多初学者在练习这类结构建模时，习惯直接用多边形拉伸加拔模的方式来做，很容易出现上下锥面的锥度不一致的问题，更稳妥的方式是先绘制完整的轴截面草图，通过旋转凸台的方式生成基础实体，再对各个棱边做倒角处理，这样能最大程度保证结构的对称性，减少建模过程中的约束错误。另外在做工程图输出时，这类多面体结构需要补充足够的视图来表达各个面的形状，除了常规的三视图之外，还需要添加轴测视图作为辅助，方便加工人员理解结构的空间构型，避免因为视图表达不全导致加工出来的零件和设计意图出现偏差。
